Последнее обновление: 18.09.2024
Партномер
Датчик изображения
Размер пикселя (мкм)
G чувствительность/Темный сигнал
FPS/разрешение
Binning
Время экспозиции
IUA1700KMA
1,7 м/IMX432LLJ(M, GS)
1,1 "(14,4x9,9)
9.0x9.0
8100mv с 1/30С Отсчетом
0.3mv с 1/30С Отсчетом
98.6fps @ 1600 × 1100
1x1
6us ~ 15s
IUA1700KPA
1,7 м/IMX432LQJ(C, GS)1,1 "(14,4x9,9)
9.0x9.0
4910mv с 1/30С Отсчетом
0.3mv с 1/30С Отсчетом
98.6fps @ 1600 × 1100
1x1
6us ~ 15s
Iua2100 кПа
2,1 м/IMX462LQR(C, RS IR)1/2.8 "(5,57x3,13)
2.9x2.9
2376mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
120.3fps @ 1920 × 1080
1x1
11us ~ 15s
IUA2300KMB
2,3 м/IMX249LLJ(M, GS)1/1.2 "(11,25x7,03)
5.86x5.86
1650mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
30 кадров в секунду @ 1920 × 1200
1x1
42us ~ 15s
IUA2300KPB
2,3 м/IMX249LQJ(C, GS)1/1.2 "(11,25x7,03)
5.86x5.86
1016mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
30 кадров в секунду @ 1920 × 1200
1x1
42us ~ 15s
Iua4100 кПа
4,1 M/IMX464LQR(C, RS, IR)1/1.8 "(7,8x4,41)
2.9x2.9
2376mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
90 кадров в секунду @ 2688 × 1520
1x1
11us ~ 15s
IUA4200KME
4,2 м/GSENSE400BSI (М, защита от ультрафиолетовых лучей; RS)2,0 "(22,53x22,53)
11.0x11.0
3,25x108(e-/(W/m2).s)PeakQE95.3 % @ 560nm345(e-/s/pix)
37fps @ 2048 × 2048
37fps @ 1024 × 1024
1x12x2
21us ~ 60s
IUA5000KPA
5,0 M/IMX264LQR(C,GS)2/3 дюйма (8,45x7,07)
3,45 × 3,45
1146mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
35,6 кадров в секунду @ 2448 × 1536
87.6fps @ 1224 × 1024
1x11x1
15us ~ 15s
IUA6300KMA
6,3 M/IMX178LLJ(M, RS)1/1.8 "(7,37x4,92)
2.4x2.4
760mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
59.9fps @ 3072 × 2048
59.9fps @ 1536 × 1024
1x12x2
17us ~ 15s
IUA6300KPA
6,3 M/IMX178LQJ(C, RS)1/1.8 "(7,37x4,92)
2.4x2.4
425mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
59.8fps @ 3072 × 2048
59.5fps @ 1536 × 1024
1x12x2
17us ~ 15s
IUA7100KMA
7,1 M/IMX428LLJ(M, GS)1,1 "(14,4x9,9)
4.5х4. 5
3354mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
51.3fps @ 3200 × 2200
133.8fps @ 1584 × 1100
1x11x1
6us ~ 15s
Iua7100 кПа
7,1 M/IMX428LQJ(C, GS)1,1 "(14,4x9,9)
4.5х4. 5
2058mv с 1/30С Отсчетом
0.15mv с 1/30С Отсчетом
51.4fps @ 3200 × 2200
133.8fps @ 1584 × 1100
1x11x1
6us ~ 15s
IUA20000KMA
20,0 м/IMX183CLK(M, RS)1 ”(13,06x8,84)
2.4x2.4
777mv с 1/30С Отсчетом
0.2mv с 1/30С Отсчетом
19.0fps @ 5440 × 3684
49,9 кадров в секунду @ 2736 × 1824
59.5fps @ 1824 × 1216
1x12x23x3
53us ~ 15s
IUA20000KPA
20,0 м/IMX183CQK(C, RS)1 "(13,06x8,84)
2.4x2.4
462mv с 1/30С Отсчетом
0.2mv с 1/30С Отсчетом
19.0fps @ 5440 × 3684
48,8 кадров в секунду @ 2736 × 1824
59.4fps @ 1824 × 1216
1x12x23x3
53us ~ 15s
M: монохроматический; C: цвет;RS: рулонный затвор; GS: Глобальный затвор; IR: NIR Up
Модель
Параметр
IUA20000KMA

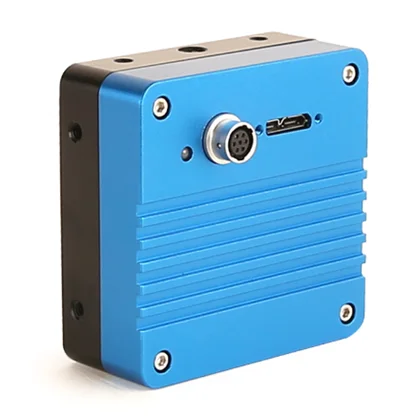

Промышленная камера 20,0 м 1 "CMOS USB3.0
Камера
Модель датчика
Sony IMX183CLK
Размер пикселя
2,4 мкм x 2,4 мкм
Размер датчика
1”
Частота кадров
19.0fps @ 5440x3684, 49.9fps @ 2736x1824, 59.5fps @ 1824X 1216
Динамический диапазон
75 дБ
Соотношение сигнал/шум
40 дБ
Чувствительность
3152мв
Темный ток
0.2мв
Диапазон усиления
1x-50x
Время экспозиции
53µs-15sec
Затвор
Роликовый затвор
Binning
Аппаратное обеспечение 2x2, 3x3; Программное обеспечение 2x2, 3x3, 4x4

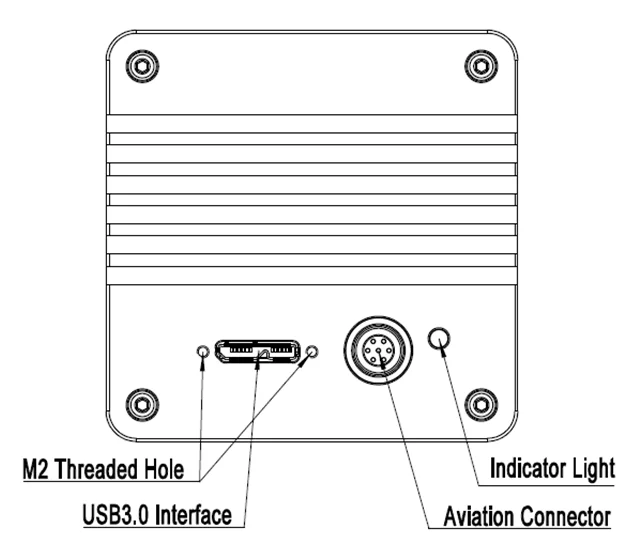

Интерфейс передачи данных
USB3.0 (USB3.1 GEN1)
Цифровой ввод/вывод
Один оптический соединительный изолированный вход, одинОптическая муфта изолированный выход, буксировочный неизолированный вход и выход
Формат данных
Моно8/моно12
ОБЩАЯ СПЕЦИФИКАЦИЯ
Источник питания
Питание с USB3.0
Энергопотребление
<3,6 Вт
Температура
Рабочая температура-10 ~ 50 ℃, Температура хранения-30 ~ 70 ℃
Влажность
20%-80%, без конденсации

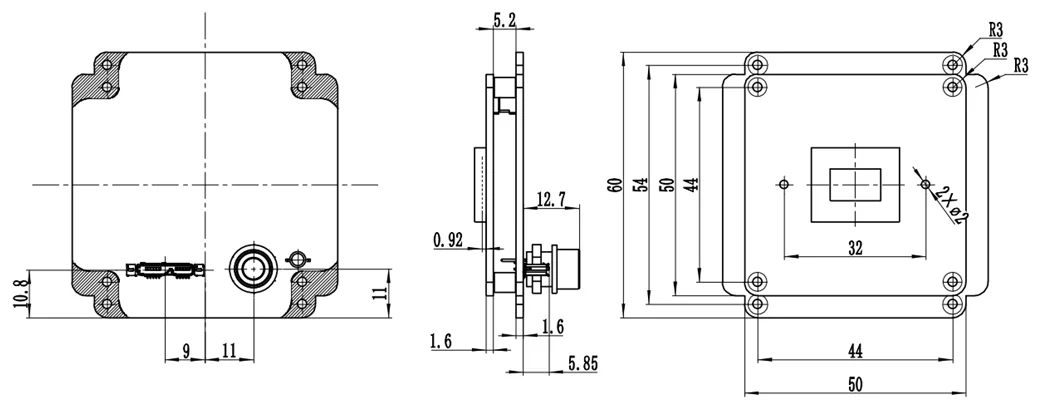

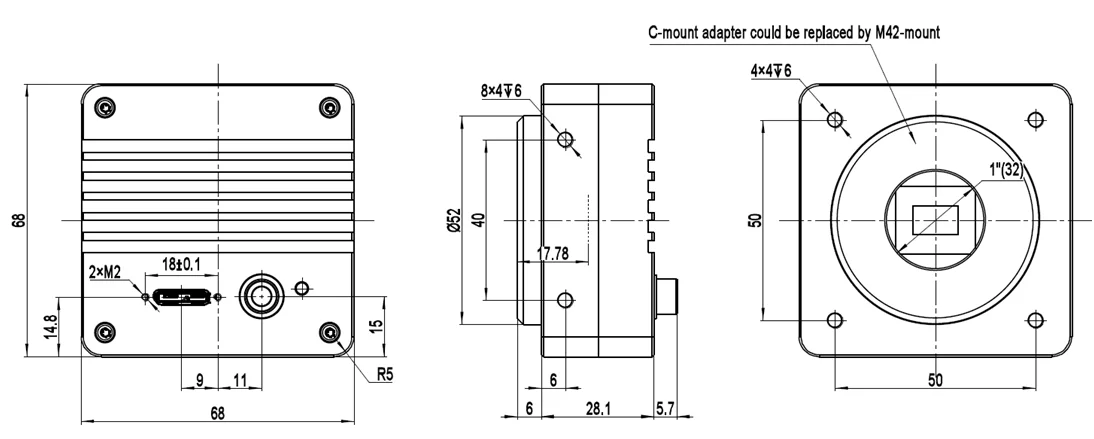

Размеры
68 мм x 68 мм x 28,1 мм
Вес
214 г
Крепление объектива
C-mount
Программное обеспечение
ToupView/ SDK
Операционная система
Win32/WinRT/Linux/macOS/Android
Сертификация
CE, FCC

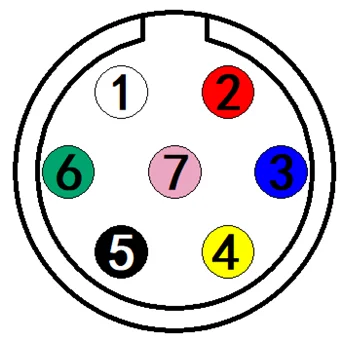

Цвет
Штырь
Сигнал
Описание сигнала
Белый
1
GND
Прямое соединение сигнала заземления
Красный
2
5 В
5VDC Входная мощность или выход
Синий
3
Опто_gnd
Опто-изолированный сигнал заземления
Желтый
4
DIR_GPIO1
Прямое соединение общего назначения I/O (программное обеспечениеНастраиваемый вход/выход) (line2)
Черный
5
DIR_GPIO2
Прямое соединение общего назначения I/O (программное обеспечениеНастраиваемый вход/выход) (line3)
Зеленый
6
Опто_in
Опто-изолированный входной сигнал (line0)
Розовый
7
Опто_out
Опто-изолированный выходной сигнал (line1)
Номер заказа
Название аксессуаров
Количество
Инструкция
1
Камера
1
Камера, указанная в этом руководстве
2
Кабель ввода/вывода
1
7 пин кабель или удлинитель
3
Кабель USB3.0
1
Подходящая длина кабеля Micro USB3.0
