Контроллер заряда солнечной батареи EPEVER MPPT, трассировщик с подсветкой, 100 А, 80 А, 60 А, 50 А

Примечание:Емкость аккумулятора правильной системы соответствия определяется в соответствии с конкретными требованиями к использованию сценариев нагрузки и применения, в противном случае это будет легко привести к недостаточной емкости аккумулятора или чрезмерной потере электроэнергии. Для получения подробной информации, пожалуйста, обратитесь к рекомендации по эксплуатации или обратитесь в онлайн-службу поддержки клиентов.

Введение:

Серия Tracer основана на общем отрицательном дизайне и усовершенствованном алгоритме управления MPPT, с ЖК-дисплеем, отображающим состояние работы, эта продукция является художественной, экономичной и практичной. Улучшенный алгоритм управления MPPT, отслеживающий ряд может минимизировать максимальную скорость потери точки мощности и время потери, Быстро Отслеживайте максимум powerpoint PV массива и получайте максимальную энергию от солнечных модулей в любых условиях; И может увеличить коэффициент использования энергии в Солнечной системе на 10%-30% по сравнению с методом зарядки PWM. Функция ограничения мощности зарядки и тока и функция редукционной зарядки автоматически улучшает стабильность, которая работает при подключении больших pv-модулей и при высокой температуре, а также увеличивает профессиональный чип защиты для порта связи, дальнейшее повышение надежности и соответствие различным требованиям к применению.

Характеристика:

1. Передовые MPPT технологии, с эффективностью не менее 99.5%

2. Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания

3. Усовершенствованный алгоритм управления MPPT, чтобы минимизировать максимальную скорость потери точки питания и время потери

4. Широкий диапазон рабочего напряжения MPP

5. Высококачественные компоненты, улучшенная производительность системы, с максимальной эффективностью преобразования 98%

6. Точное распознавание и Отслеживание нескольких пиков максимальной мощности

7. Используются международные известные бренды ST и IR компонентов высокого качества и низкого уровня отказов, которые могут обеспечить срок службы продукта

8. Зарядка и функция ограничения тока

9. Совместимость с свинцово-кислотными и литий-ионными батареями

10. Функция компенсации температуры батареи

11. Функция статистики энергии в реальном времени

12. Функция снижения мощности при перегреве

13. Несколько режимов работы нагрузки

14. Коммуникационный порт оснащен профессиональным чипом защиты, который может обеспечить 5VDC источник питания и имеет защиту от перегрузки по току и короткого замыкания.

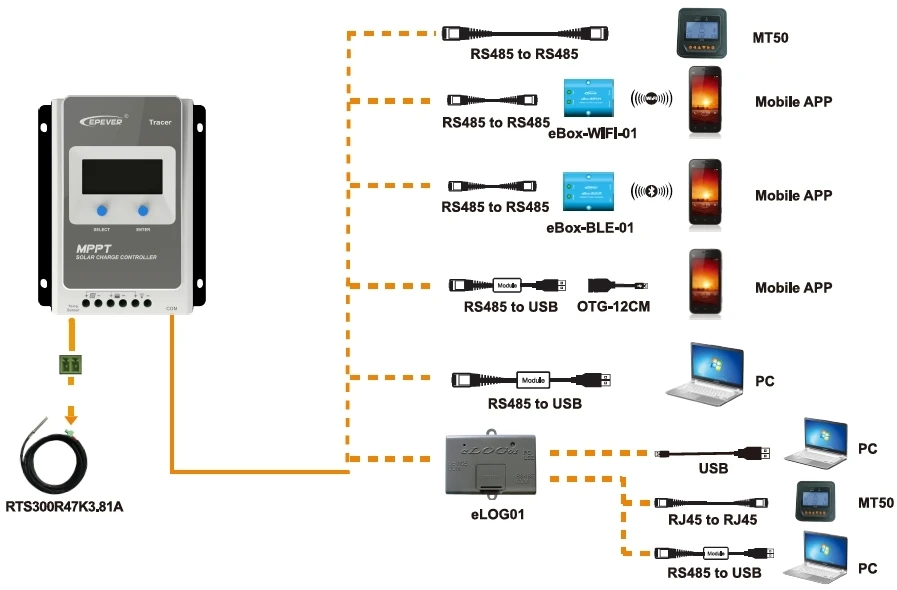

15. С RS-485 интерфейсом шины связи и протоколом связи Modbus, он доступен для удовлетворения различных требований к связи в различных ситуациях.

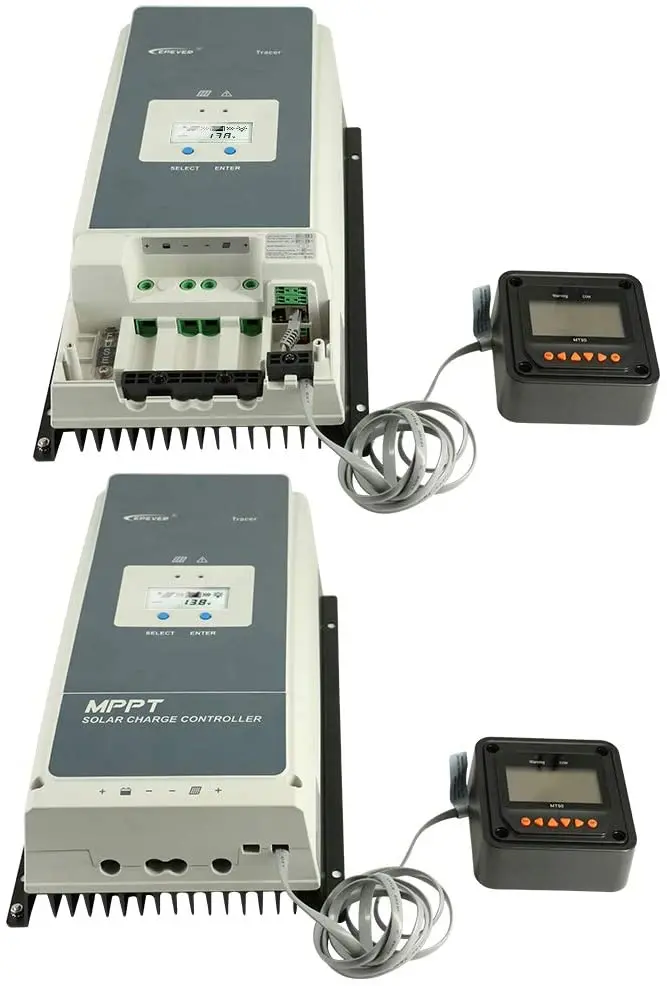

16. Мониторинг и установка параметров через мобильный телефон или программное обеспечение ПК

17full-загрузка без какого-либо падения мощности в диапазоне температур рабочей среды

18. Широкая электронная защита

С адаптивным трехступенчатым режимом зарядки на основе цифровой схемы управления, Tracer серии контроллеров может эффективно продлить срок службы батарей, значительно улучшает производительность системы и поддерживает универсальные функции электронной защиты, Включая защиту от перезарядки и разрядки, чтобы минимизировать повреждения компонентов системы, вызванные неправильной установкой или сбоем системы, И эффективно обеспечивает более безопасную и надежную работу системы солнечного источника питания в течение более длительного срока службы. Этот модульный Солнечный контроллер может быть широко использован для различных применений, например, базовые станции связи, бытовые системы, и полевой мониторинг и т. д.

Параметры продукта:

Режим

Tracer5415AN

Tracer6415AN

Tracer10415AN

Tracer5420AN

Tracer8420AN

Tracer10420AN

Номинальное напряжение системы

12/24/36/48VDC/Авто

Тип батареи

Свинцово-кислотный (герметичный/гелевый/затопленный)/литиевый (LiFePO4/Li(NiCoMn)O2)/Пользователь

Диапазон входного напряжения батареи

8 в~ 68 в

8 в~ 68 в

8 в~ 68 в

8 в~ 68 в

8 в~ 68 в

8 в~ 68 в

Номинальный ток заряда

50A

60А

100А

50A

80а

100А

Номинальная мощность зарядки

625 Вт/12 В

750 Вт/12 В

1250W/12V

625 Вт/12 В

1000 Вт/12 В

1250W/12V

1250W/24V 1875W/36V

1500 Вт/24 В 2250 Вт/36 В

2500 Вт/24 В 3750 Вт/36 В

1250W/24V 1875W/36V

2000 Вт/24 В 3000 Вт/36 В

2500 Вт/24 В 3750 Вт/36 В

2500 Вт/48 в

3000 Вт/48 в

5000 Вт/48 в

2500 Вт/48 в

4000 Вт/48 в

5000 Вт/48 в

Макс. Эффективность преобразования

98.30%

98.60%

98.60%

98.30%

98.50%

98.50%

Эффективность отслеживания

≥ 99.5%

Макс. PV открытое напряжение цепи

150 в(При минимальной рабочей температуре окружающей среды)

200 в(При минимальной рабочей температуре окружающей среды)

138 в(При минимальной рабочей температуре окружающей среды)

180 в(При минимальной рабочей температуре окружающей среды)

Диапазон напряжения MPP

(Напряжение батареи + 2 в)~ 108 в

(Напряжение батареи + 2 в)~ 144 в

Напряжение выравнивания

Герметичный: 14,6 в, затопленный: 14,8 в, пользовательский: 9-17 в

Повышающее напряжение

Гель: 14,2 V, запечатанный: 14,4 V, затопленной: 14,6 V, опеределяемый пользователем: от 9 до 17 лет, V

Поплавковое напряжение

Гель/Герметичный/затопленный: 13,8 В, пользовательское определение: 9-17 в

Низкое напряжение повторного подключения напряжения

Геля/герметичная/затопленной: 12,6 V, опеределяемый пользователем: от 9 до 17 лет, V

Низкое напряжение отключения напряжения

Гель/Герметичный/затопленный: 11,1 В, пользовательское определение: 9-17 в

Собственного потребления

98mA/12V; 60ма/24V 50мА/Е-байка 36В; 46mA/48V

Компенсация температуры (для свинцово-кислотной батареи)

-3 мВ/℃/2 в (по умолчанию)

Относительная влажность

От 5% до 95% (Н. К.)

Корпус

IP20

Интерфейс связи

RS485(5VDC/200mA, два порта RJ45 параллельно)

Заземление

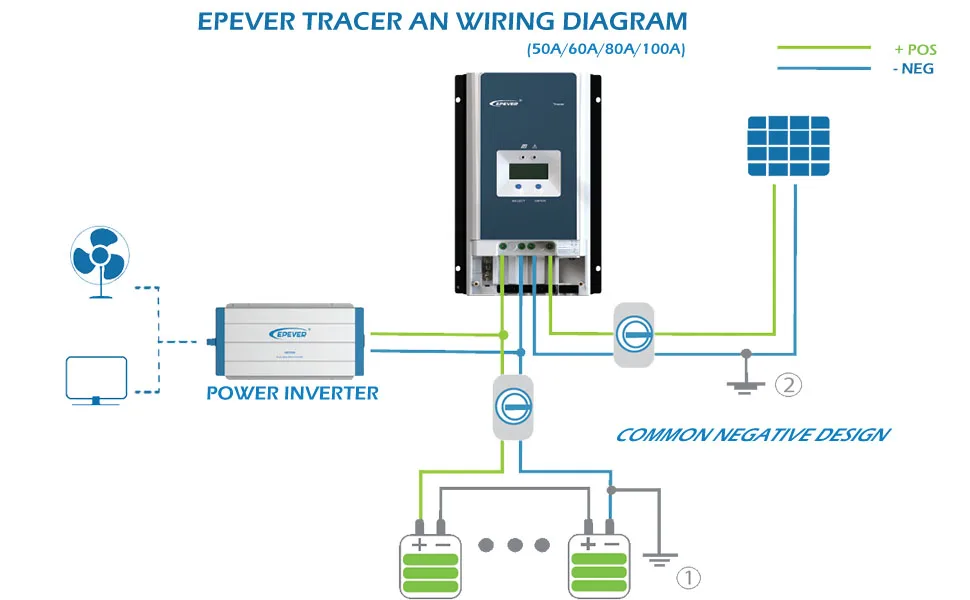

Общий отрицательный

Диапазон рабочих температур

'-25 ℃~ + 60 ℃(derating выше 45 ℃)

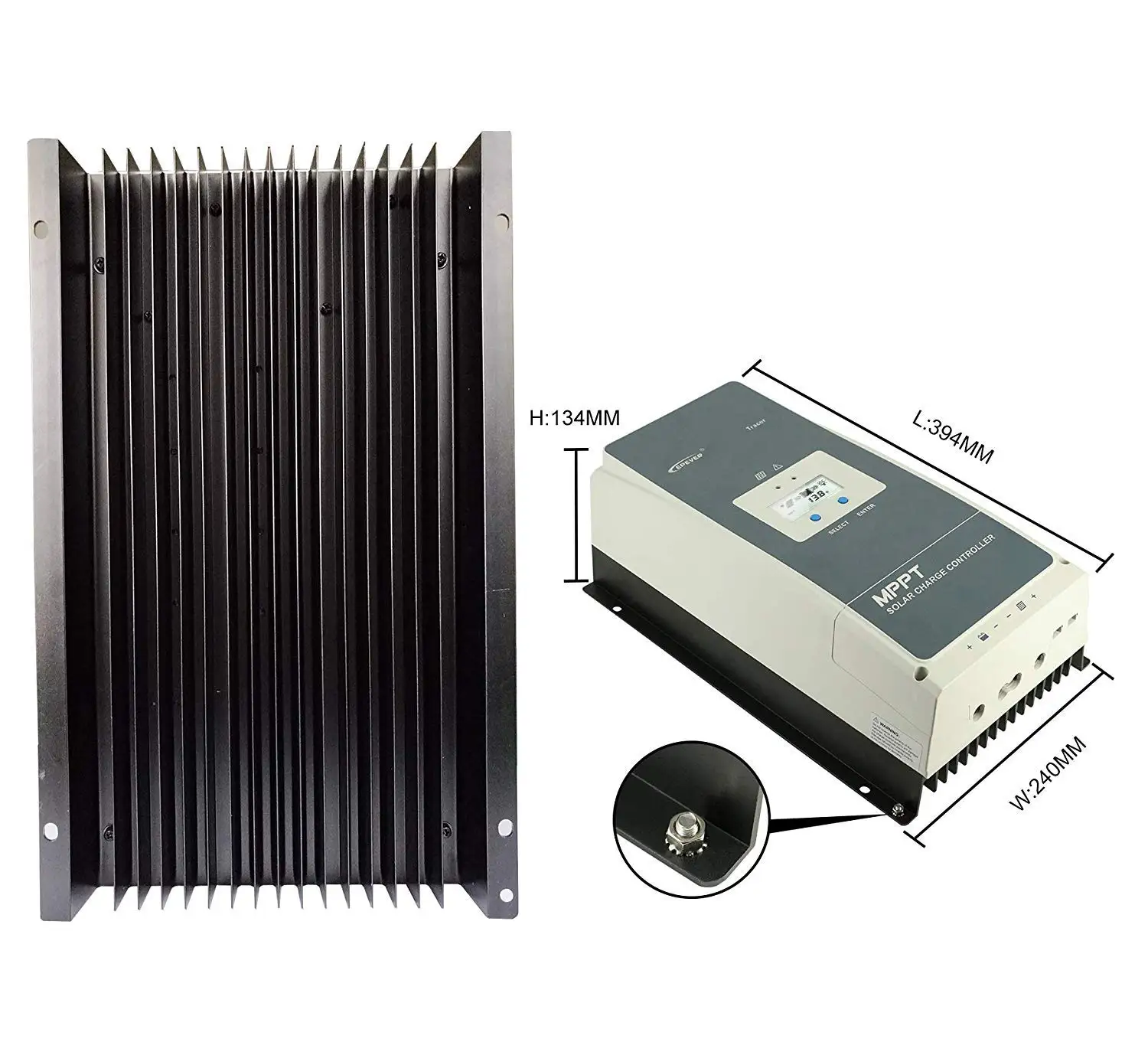

Размеры (ДхШхВ) (мм)

261 × 216 × 119

340 × 236 × 119

394 × 242 × 143

261 × 216 × 119

394 × 240 × 134

394 × 242 × 143

Вес нетто

3,5 кг

4,5 кг

7,4 кг

3,5 кг

6,1 кг

7,4 кг

1. Контроллер не может автоматически определить напряжение системы, если были подключены литиевые батареи.

2. Точка напряжения для системы 12 в, пожалуйста, * 2 в системе 24 В, * 3 в системе 36 В, * 4 в системе 48 В.

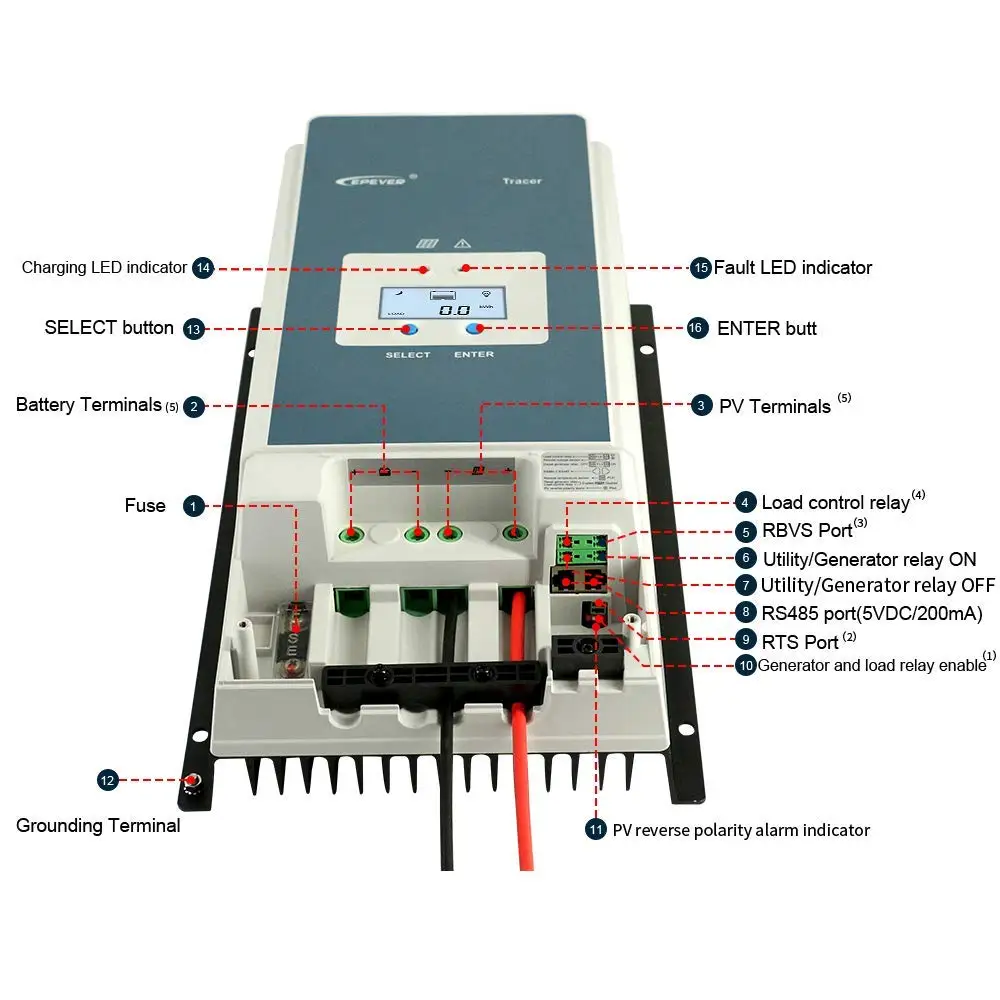

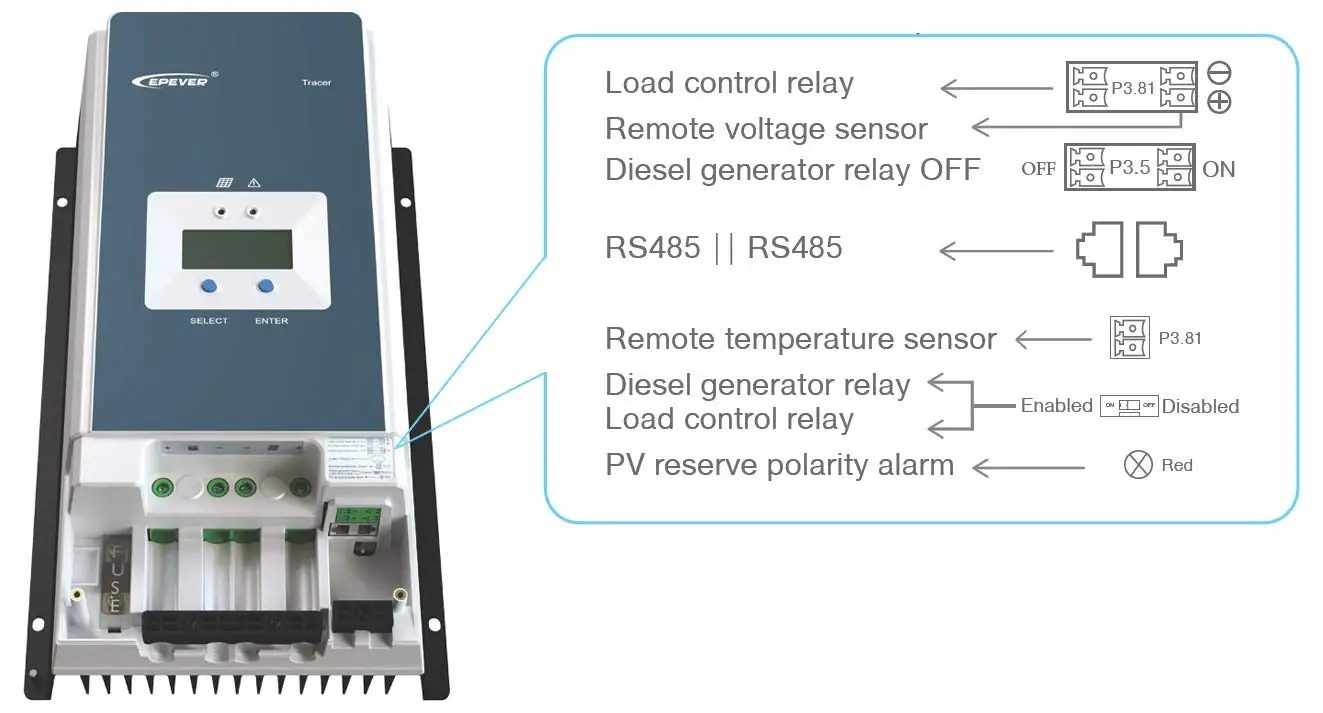

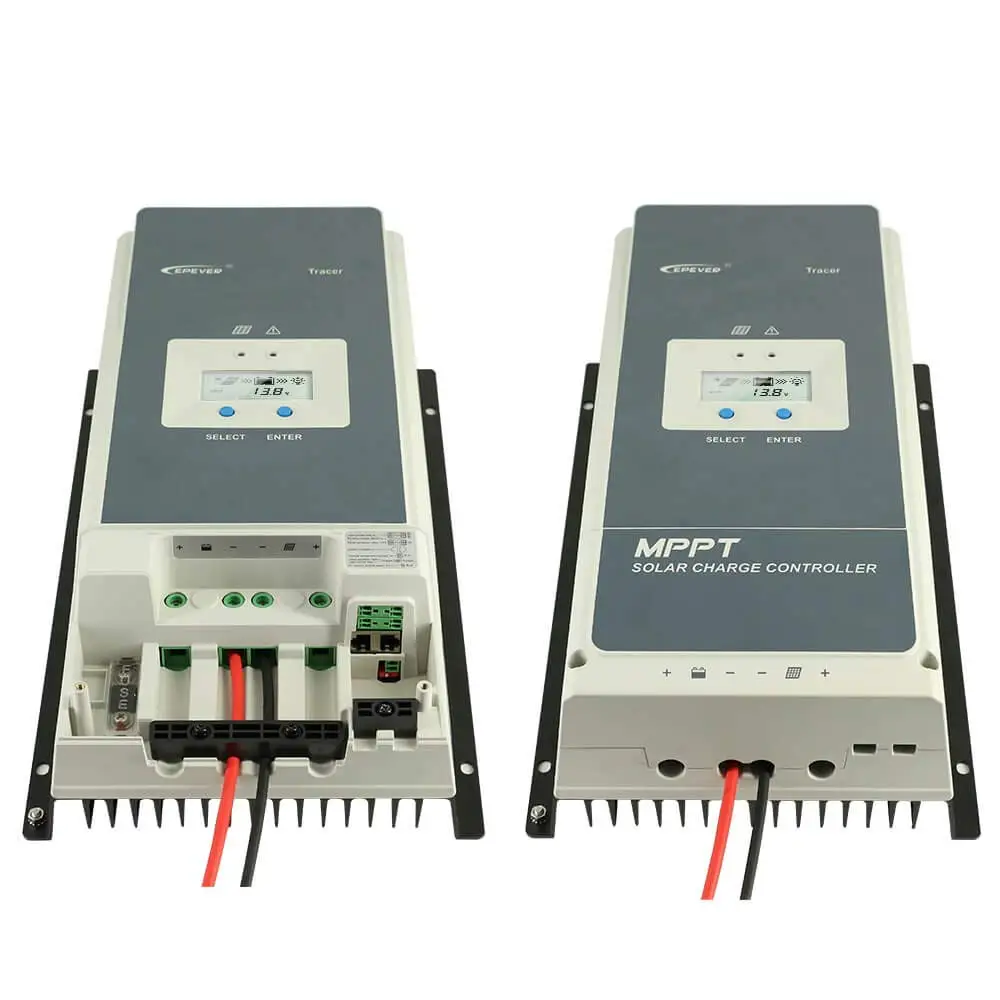

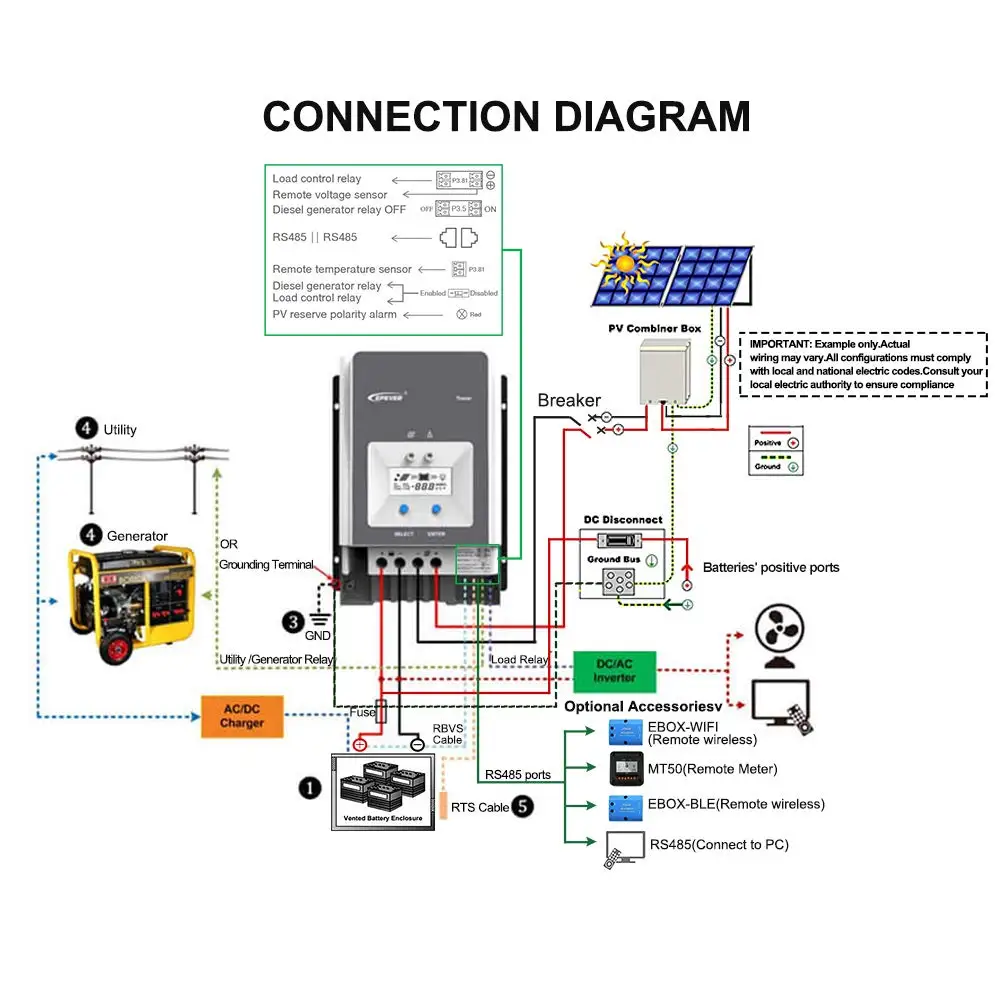

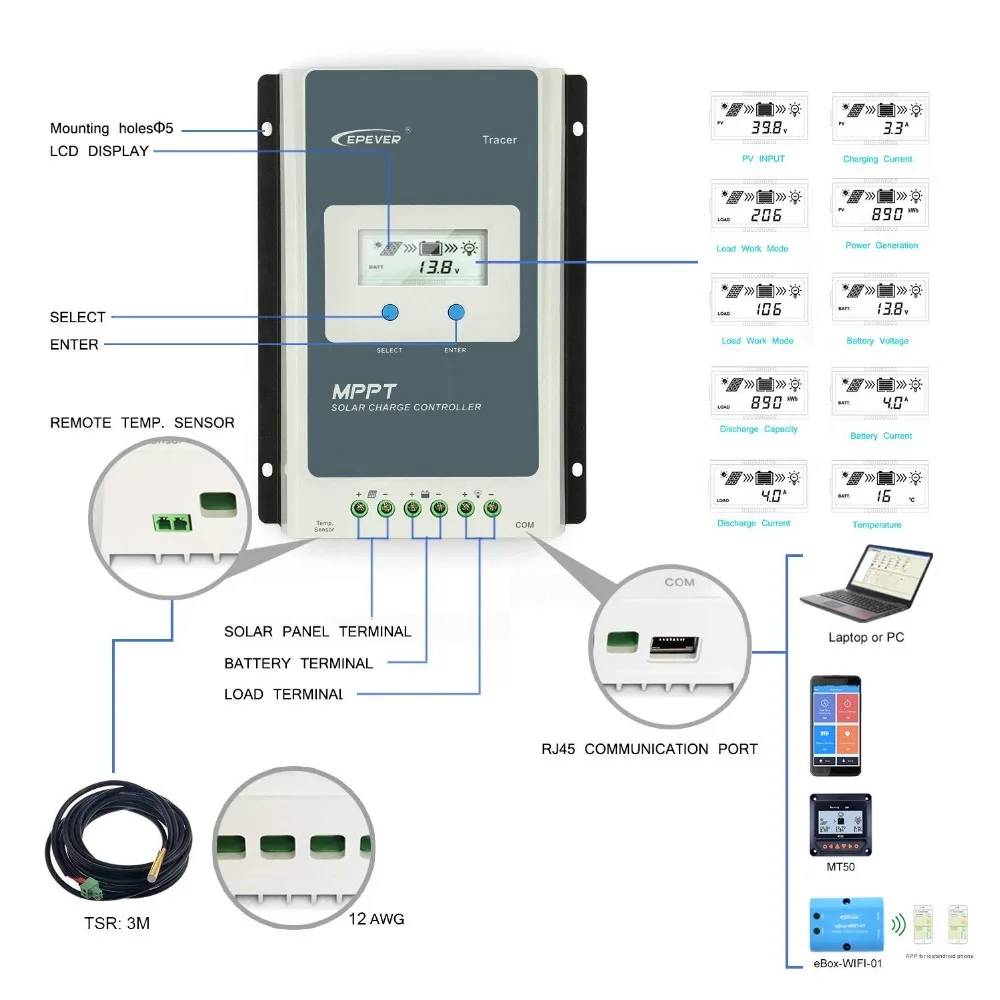

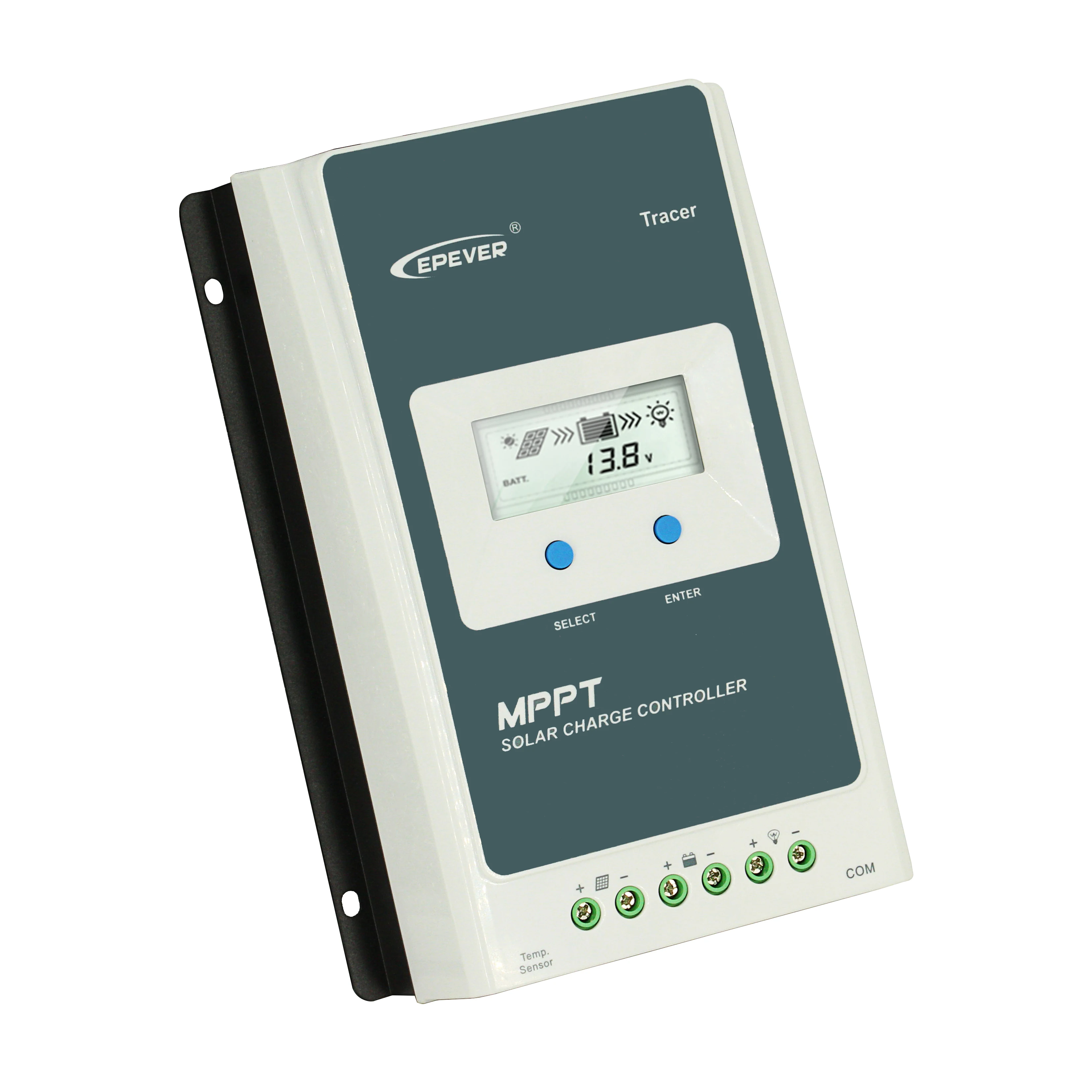

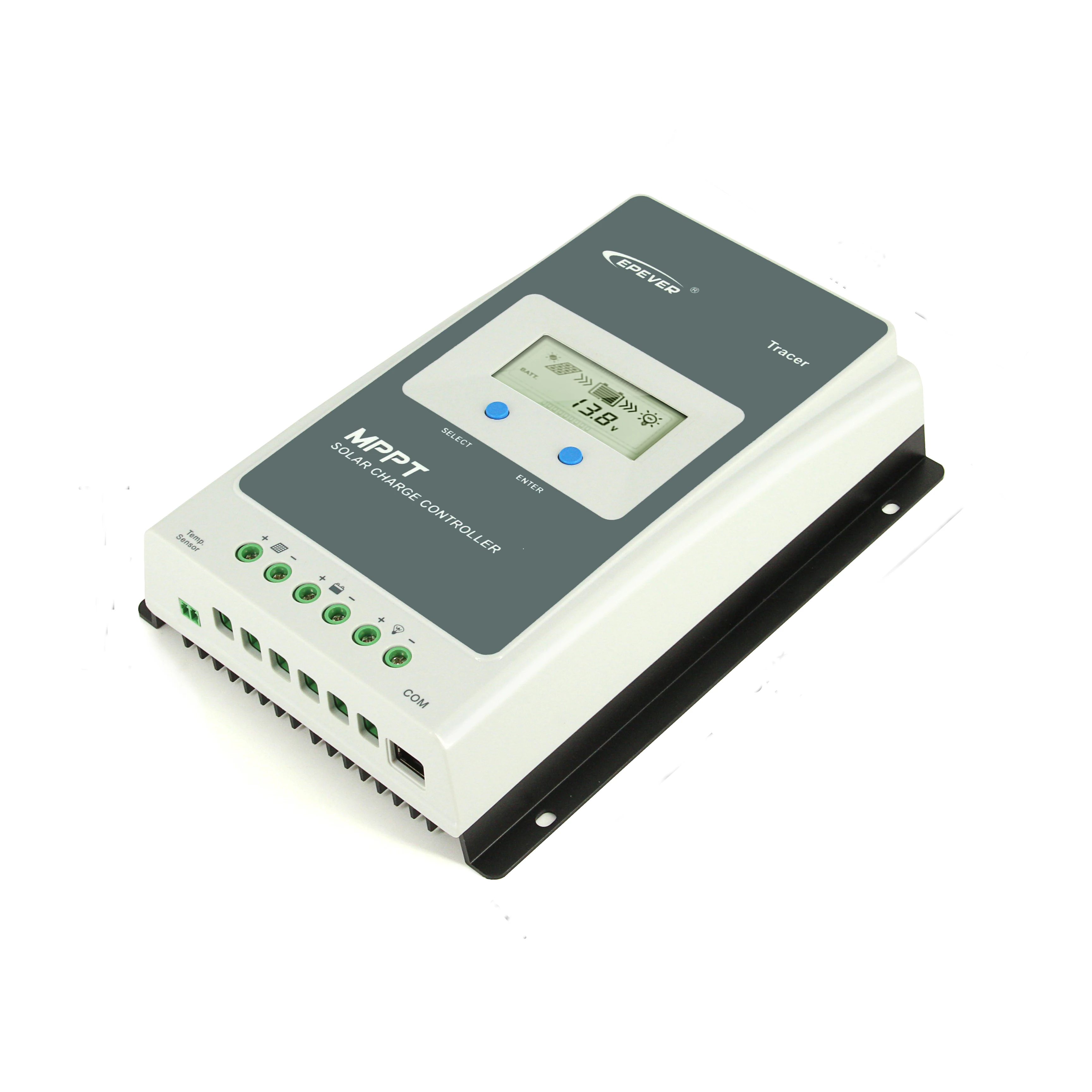

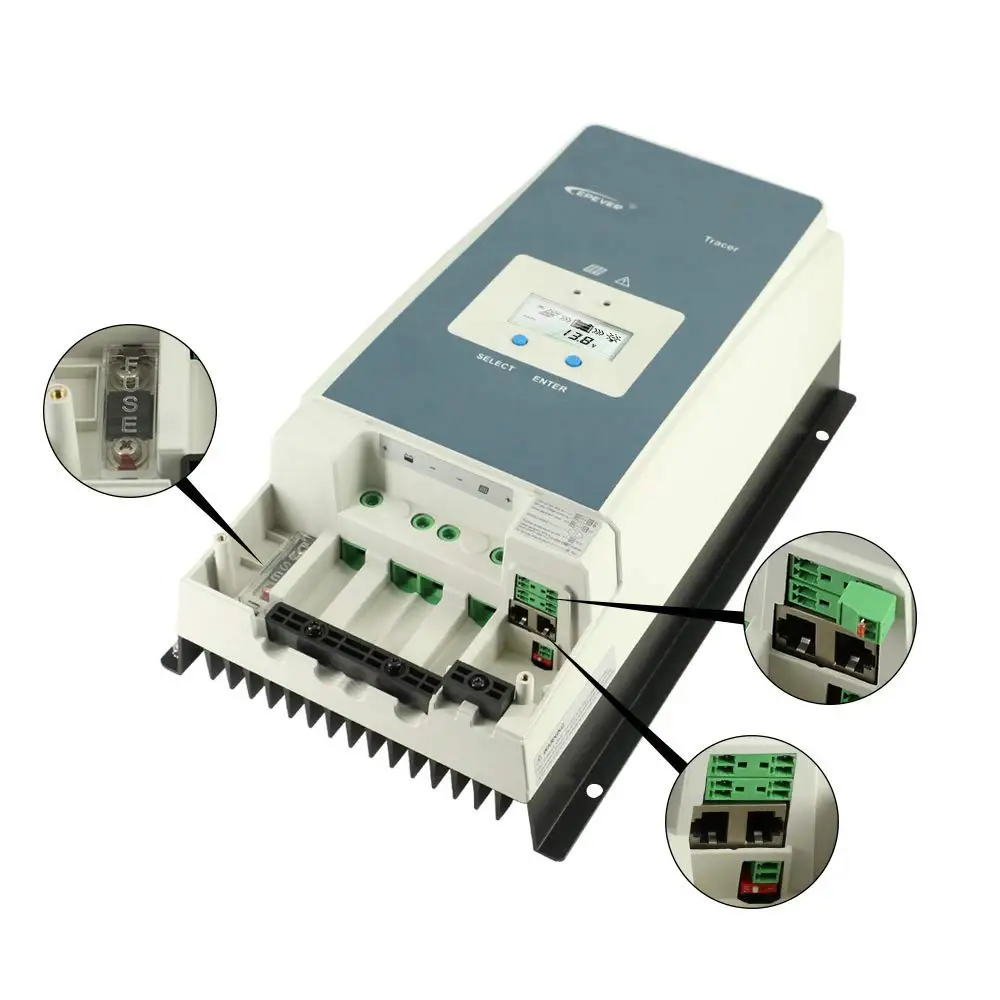

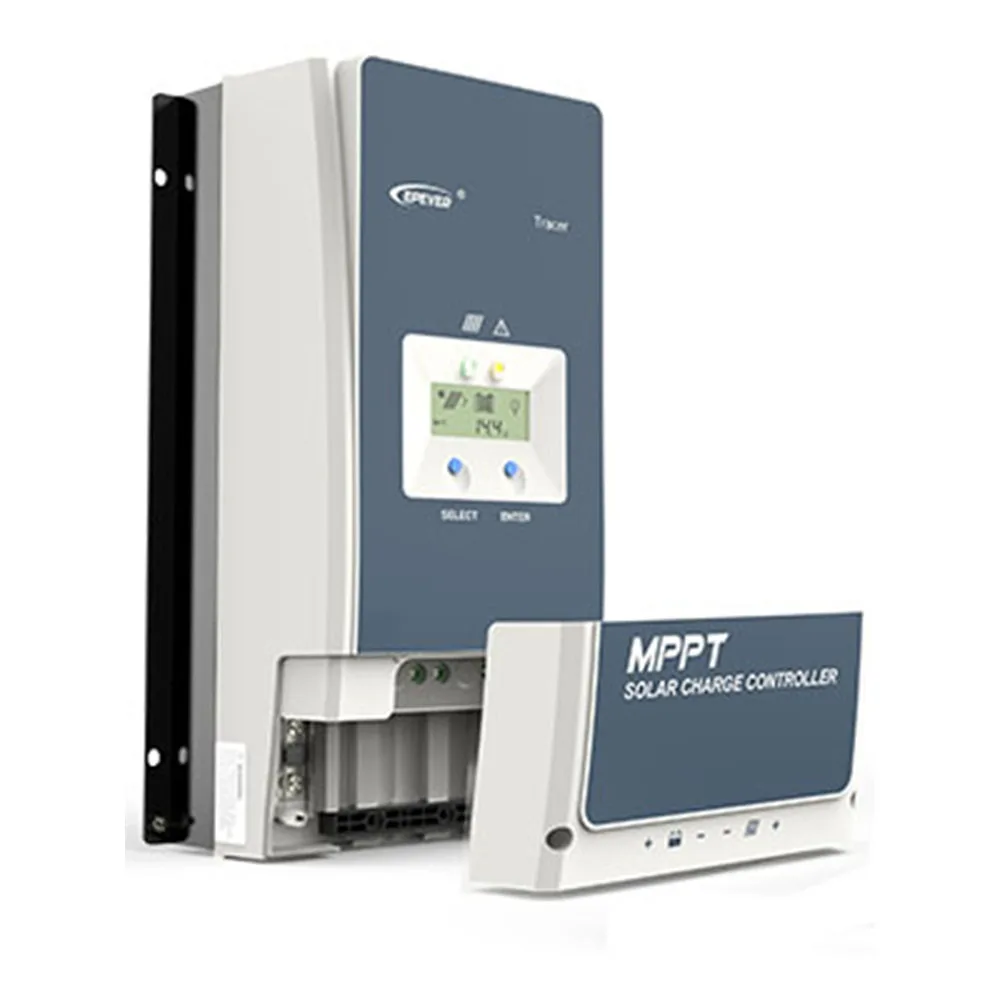

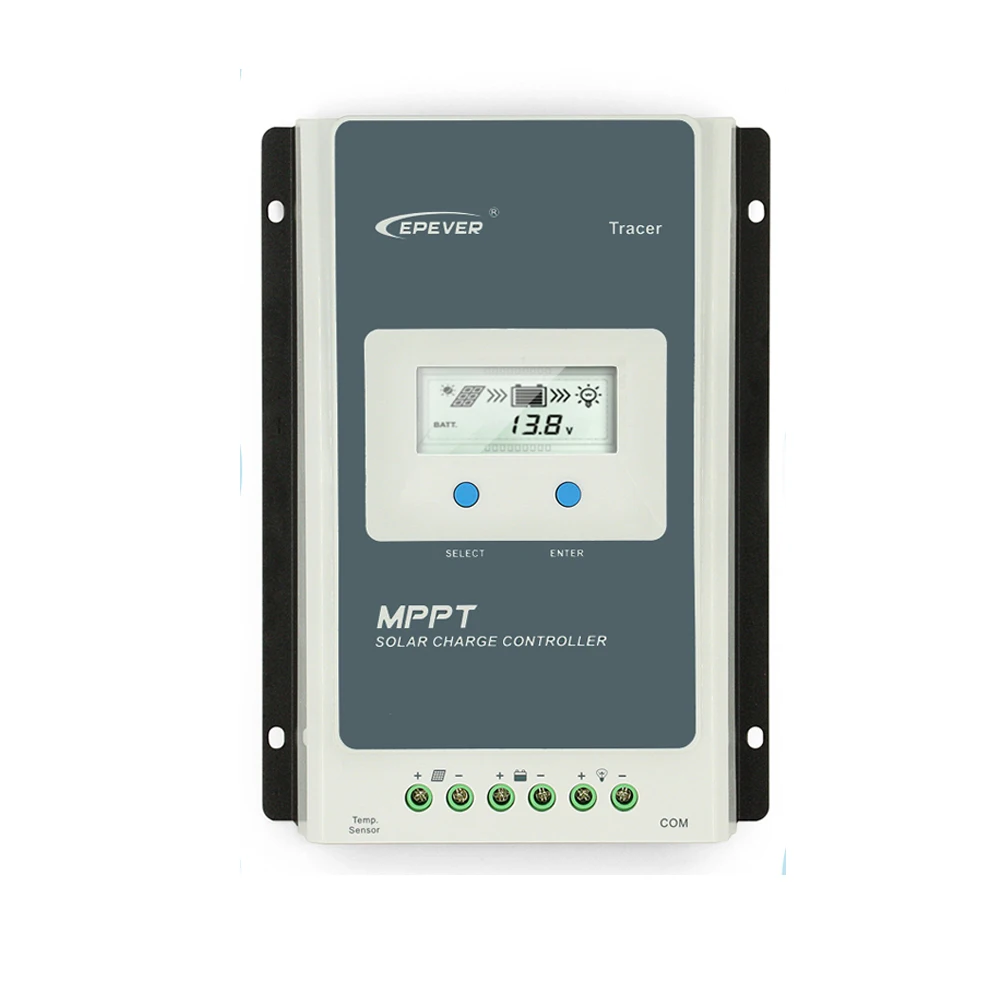

Изображение продукта:
