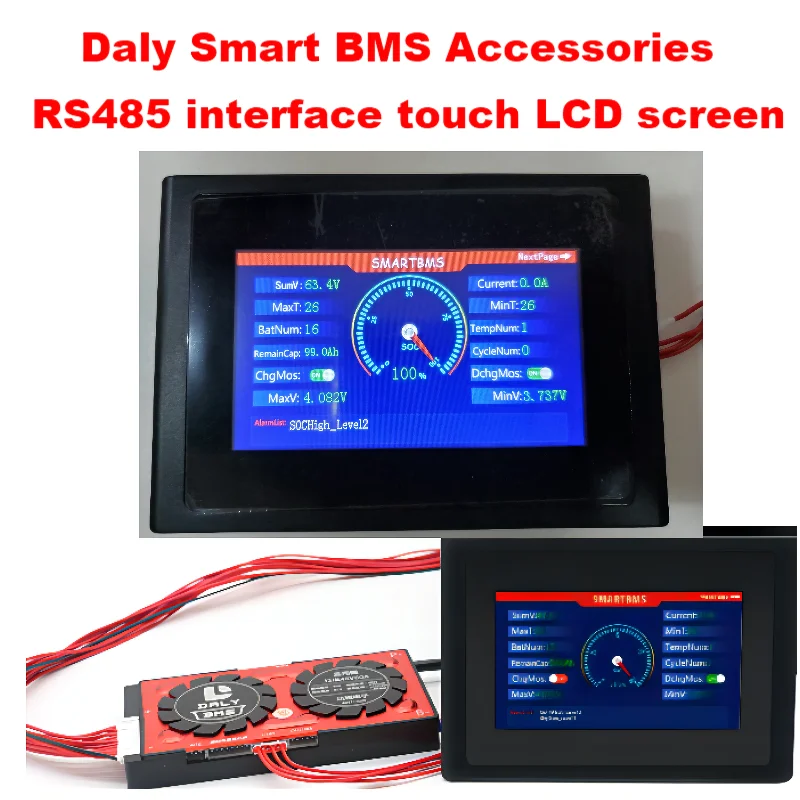

Li-Ion Lifepo4 LTO 3S 4S 6S 7S 8S 10S 12S 13S 14S 15S 16S 17S 20S 21S 24S 27S 30S 32S для DALY SMART BMS RS485 сенсорный ЖК-экран

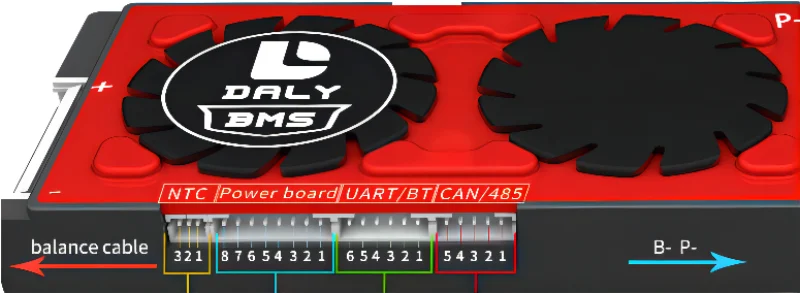

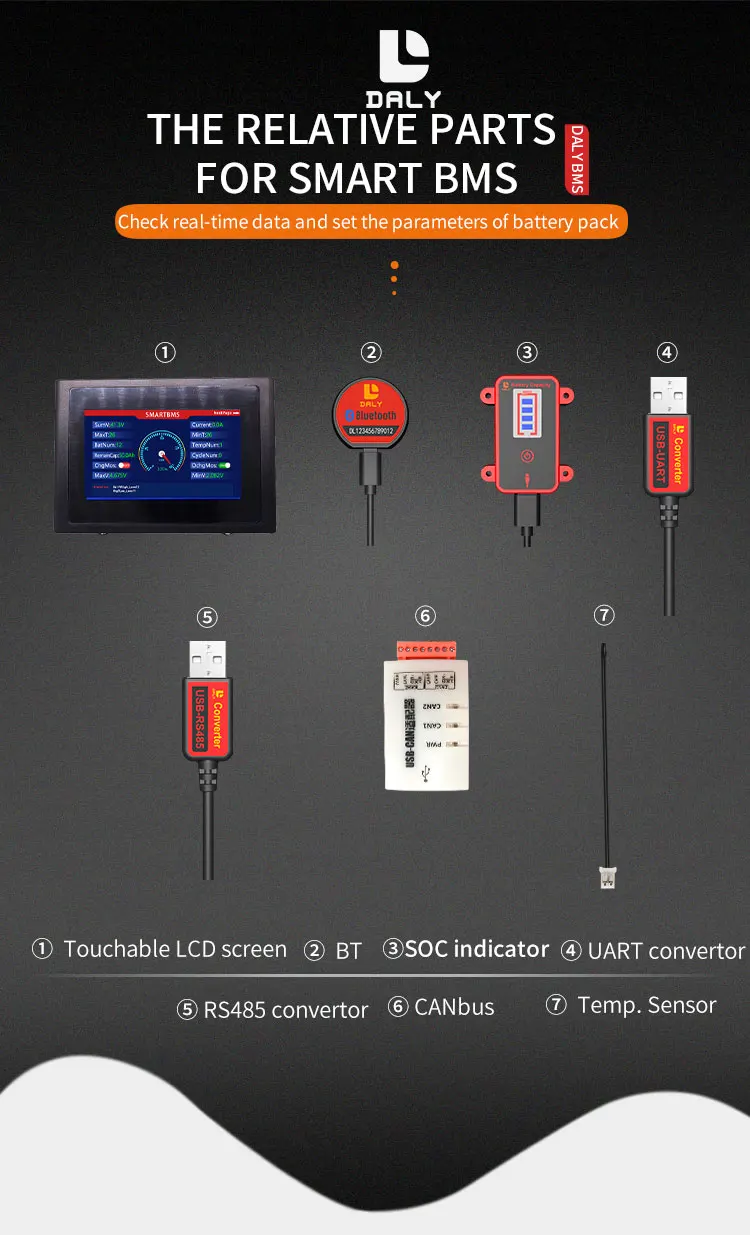

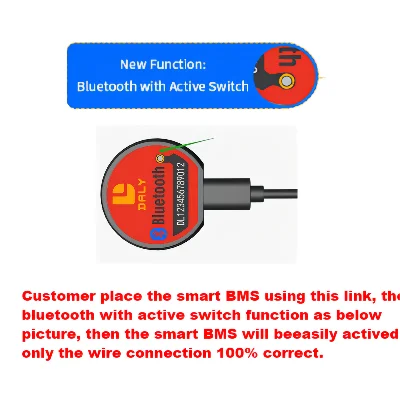

J1 может использоваться: контроль температуры NTC J2 может использоваться: плата питания J3 может использоваться: модуль bluetooth, usb-кабель UART, сенсорный порт uart ЖК-экран PX может использоваться: usb-кабель RS485, модуль CANbus, порт RS485 Сенсорный ЖК-дисплей. Вы можете выбрать в соответствии с вашими фактическими потребностями. 2. Инструкции по использованию ◆Smart BMS включает в себя: контроль температуры NTC, модуль bluetooth, кабель USB-UART, кабель для инструментов USB-RS485, модуль CANbus, плата питания, сенсорный ЖК-экран uart port, RS485 порт сенсорный ЖК-экран. ◆Модуль Bluetooth: подключение к мобильному приложению через Bluetooth, просмотр информации о модификации. ◆Характеристика контроля температуры NTC: по мере повышения температуры сопротивление уменьшается в геометрической прогрессии ◆Плата питания: с функцией активации BMS нажатием кнопки; Есть пять светильник s на плате, 4 желтый светильник s, один красный светильник, каждый желтый светильник представляет 25% электроэнергии. Красный светильник представляет собой status светильник платы питания, который всегда включен. ◆Сенсорный ЖК-экран: может настроить соответствующий значок или логотип, поддержка 485 и коммуникационная плата интерфейса UART, только некоторые параметры могут быть изменены. ◆ 485 скорость передачи данных с верхним компьютером: 9600/kbs или 115200/kbs. ◆CAN скорость передачи данных с верхним компьютером: 250/kbs или 500/kbs. ◆Аппаратные BMS не нужно активировать сначала, пожалуйста, следуйте инструкции по эксплуатации для подключения и использования. ◆ Для конкретных обучающих программ по использованию и загрузок ресурсов нажмите, чтобы перейти на официальный веб-сайт DALY. 3. Советы ◆Plz проверьте бумагу Мануэля перед проводкой и подключите как руководство Мануэля! Любой вопрос по использованию после получения plz свяжитесь с нами, мы будем иметь профессиональных технических инженеров, чтобы ответить вам. ◆Не можете найти нужную модель? Пожалуйста, свяжитесь со службой поддержки клиентов, которая поможет вам быстро найти нужные вам продукты. ◆Продажи daly BMs-это все официальные Аутентичные продукты, с гарантией качества, мы будем искренне обслуживать клиентов.

◆Если вам нужно использовать другие вспомогательные функции, пожалуйста, нажмите на ссылку ниже, чтобы добавить необходимые аксессуары в корзину и осесть вместе. Мы доставим Вам товары вовремя. (Если вы не знаете, какой аксессуар купить, вы можете прочитать детали по ссылке аксессуар, или вы можете связаться с нашей онлайн-службой поддержки клиентов, мы ответим вам вовремя.) Новые аксессуары 1,3 S-17S литиевый литий-ионный аккумулятор светодиодный защитный кабель 2. Кабель BMS для защиты литиевой батареи

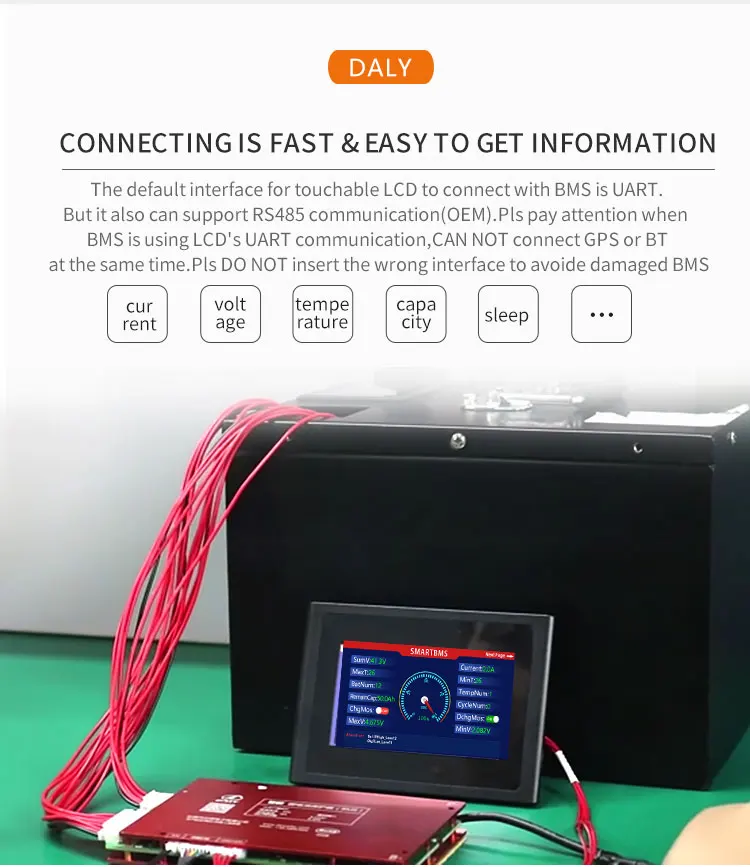

DALY BMS RS485 интерфейс сенсорный экран учебник

1. Подготовка материала

(1) количество умных BMS DALY: 1 шт.

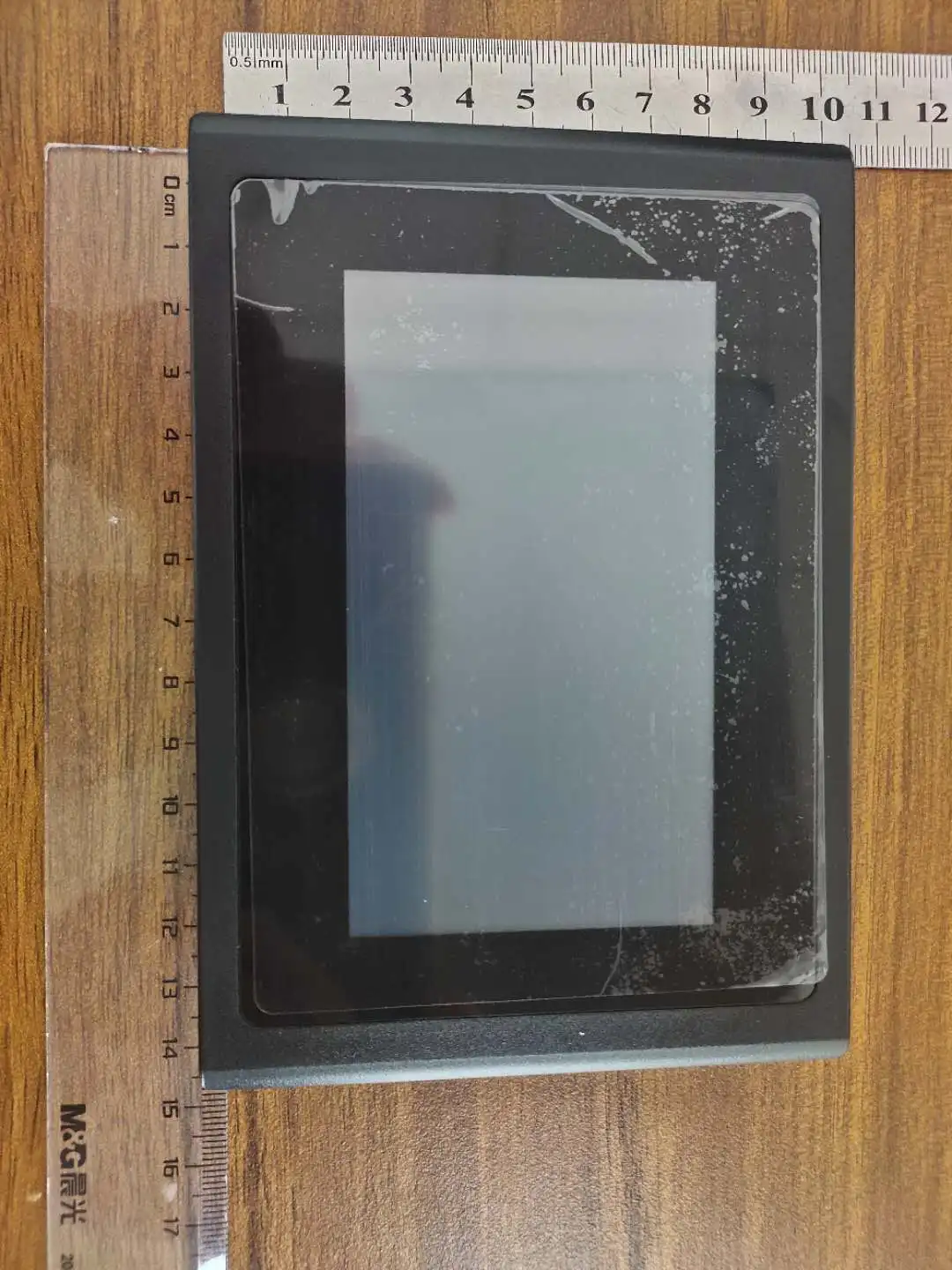

(2) Количество сенсорных экранов интерфейса DALY BMS RS485: 1 шт.

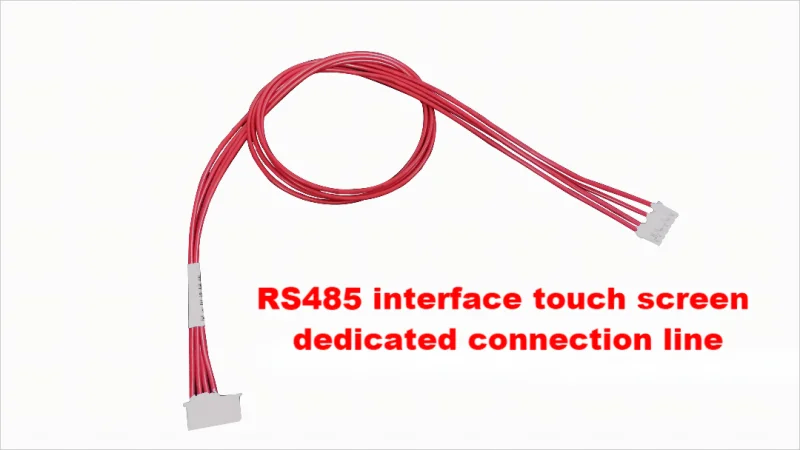

(3) интерфейс RS485 специальная линия подключения для сенсорного экрана.

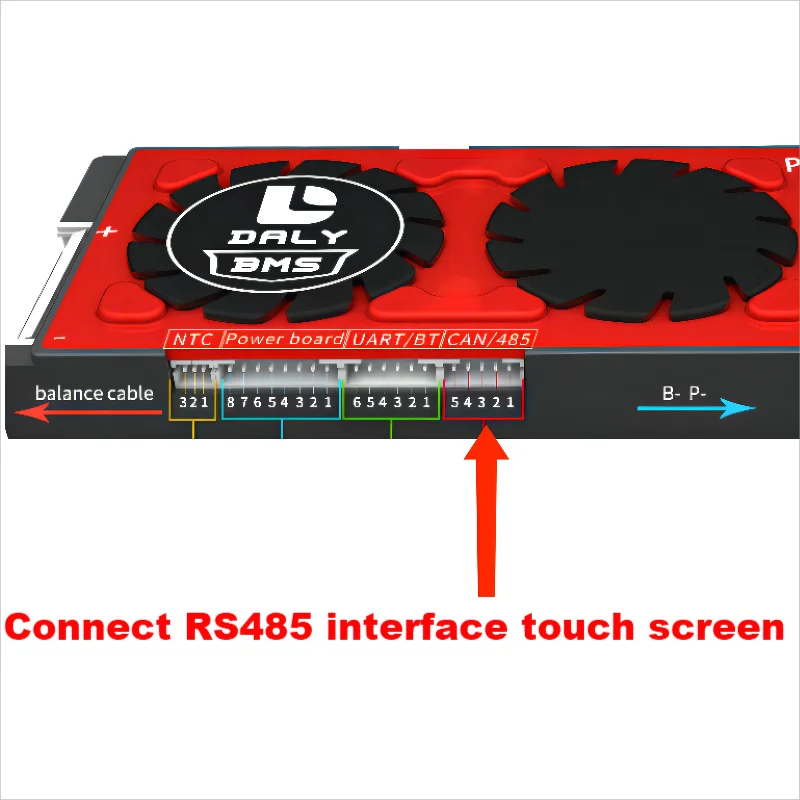

(4) умные BMS и порт подключения дисплея.

(5) когда сенсорный экран интерфейса RS485 общается с умными BMS, нельзя использовать CAN box.

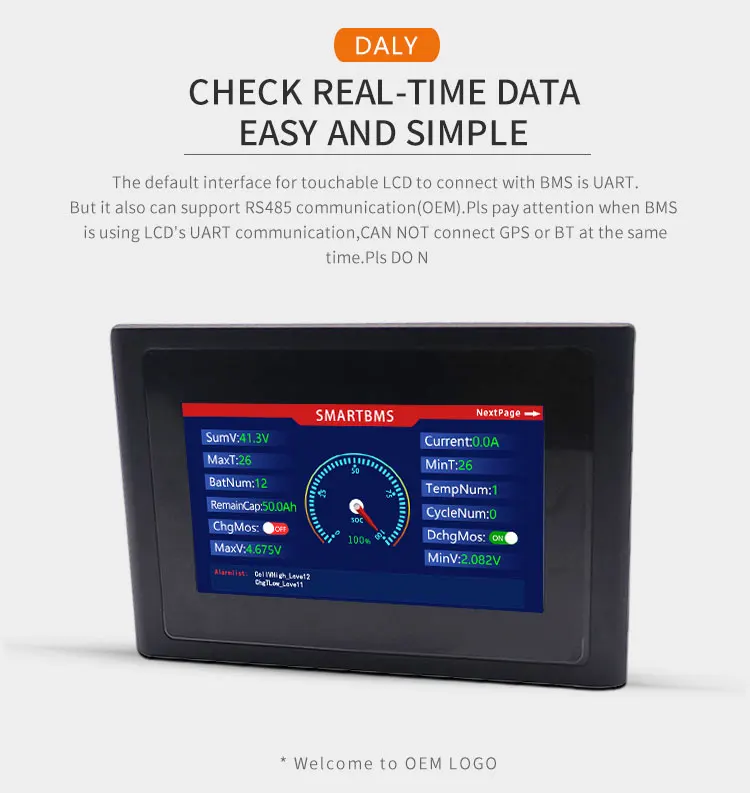

2. Сенсорный экран разделен на три экрана:

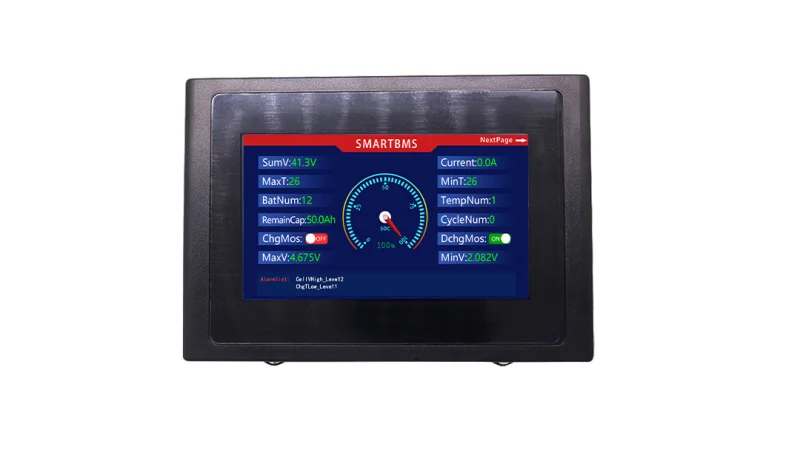

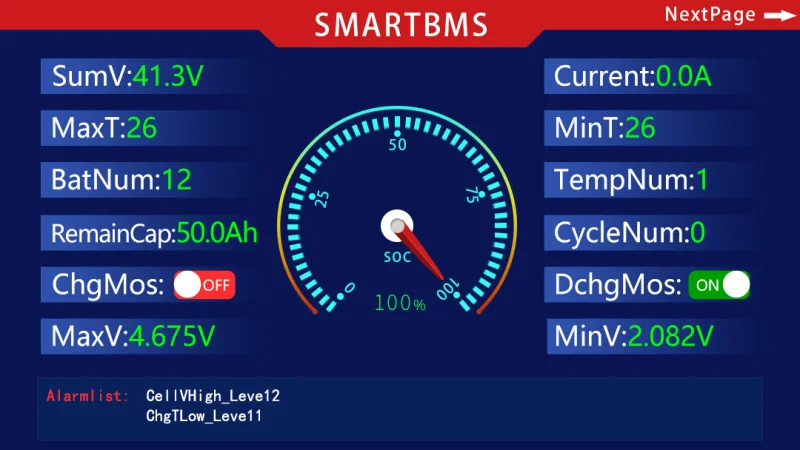

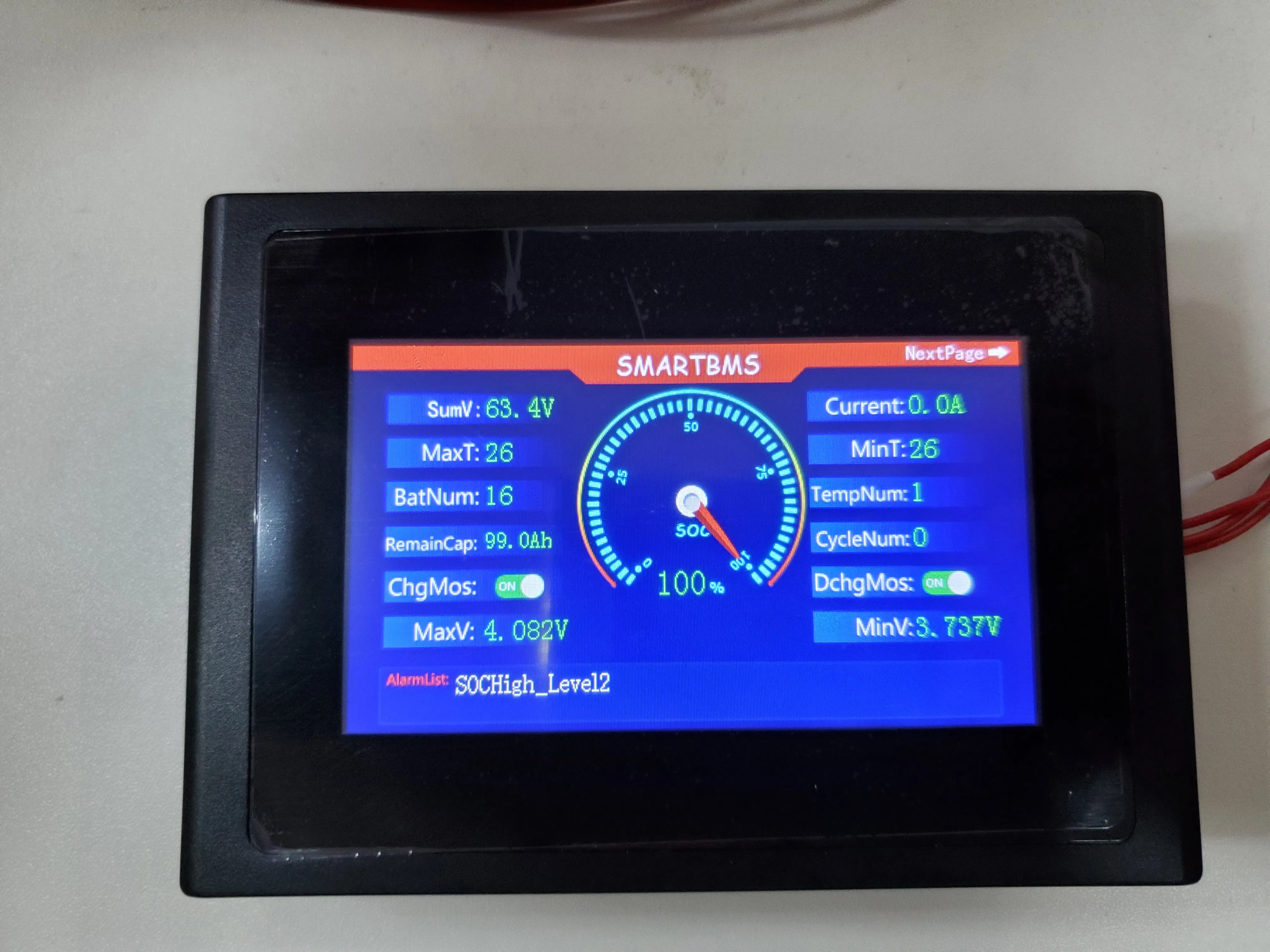

(1) первый экран может отображать-общее напряжение батареи, температуру, оставшуюся мощность, ток в реальном времени, номер батареи, переключатель MOS.

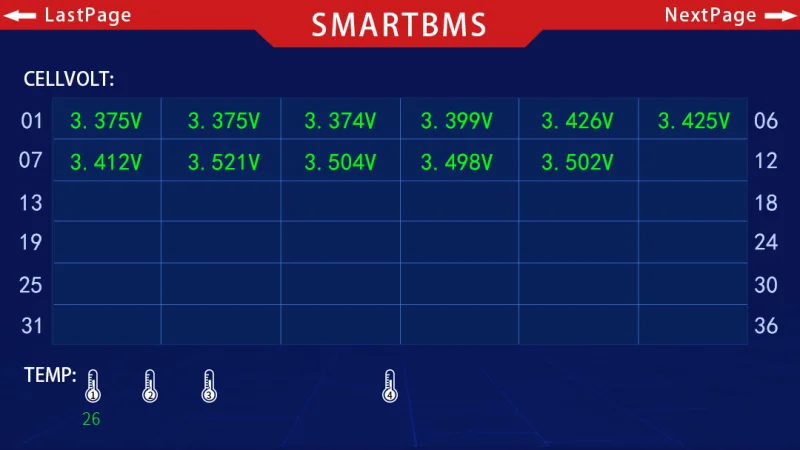

(2) второй экран-в основном отображает детальное Напряжение каждой строки, что удобно найти положение самого низкого или самого высокого напряжения. И разница в давлении.

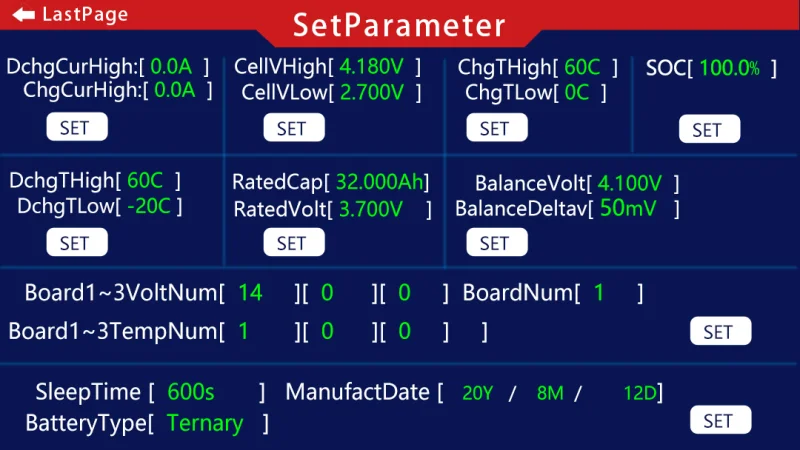

(3) третий экран-самый основной экран, некоторые важные параметры платы защиты программного обеспечения могут быть изменены, первый параметр, который мы должны установить,-это емкость аккумуляторного блока.
