Верхняя компьютерная связь DALY CAN BOX для Li-Ion Lifepo4 LTO 4S 8S 10S 12S 13S 14S 15S 16S 17S 20S 21S 24S 27S 30S 32S

1. Как выбрать аксессуары? Пожалуйста, проверьте изображение ниже.

J1 может использоваться: контроль температуры NTC J2 может использоваться: плата питания J3 может использоваться: модуль bluetooth, usb-кабель UART, сенсорный порт uart ЖК-экран PX может использоваться: usb-кабель RS485, модуль CANbus, порт RS485 Сенсорный ЖК-дисплей. Вы можете выбрать в соответствии с вашими фактическими потребностями. 2. Инструкции по использованию ◆Smart BMS включает в себя: контроль температуры NTC, модуль bluetooth, кабель USB-UART, кабель для инструментов USB-RS485, модуль CANbus, плата питания, сенсорный ЖК-экран uart port, RS485 порт сенсорный ЖК-экран. ◆Модуль Bluetooth: подключение к мобильному приложению через Bluetooth, просмотр информации о модификации. ◆Характеристика контроля температуры NTC: по мере повышения температуры сопротивление уменьшается в геометрической прогрессии ◆Плата питания: с функцией активации BMS нажатием кнопки; Есть пять светильник s на плате, 4 желтый светильник s, один красный светильник, каждый желтый светильник представляет 25% электроэнергии. Красный светильник представляет собой status светильник платы питания, который всегда включен ◆Сенсорный ЖК-экран: может настроить соответствующий значок или логотип, поддержка 485 и коммуникационная плата интерфейса UART, только некоторые параметры могут быть изменены ◆ 485 скорость передачи данных с верхним компьютером: 9600/kbs или 115200/kbs ◆CAN скорость передачи данных с верхним компьютером: 250/kbs или 500/kbs ◆Аппаратные BMS не нужно активировать сначала, пожалуйста, следуйте инструкции по эксплуатации для подключения и использования ◆ Для конкретных обучающих программ по использованию и загрузок ресурсов нажмите, чтобы перейти на официальный веб-сайт DALY. 3. Советы ◆Plz проверьте бумагу Мануэля перед проводкой и подключите как руководство Мануэля! Любой вопрос по использованию после получения plz свяжитесь с нами, мы будем иметь профессиональных технических инженеров, чтобы ответить вам. ◆Не можете найти нужную модель? Пожалуйста, свяжитесь со службой поддержки клиентов, которая поможет вам быстро найти нужные вам продукты. ◆Продажи daly BMs-это все официальные Аутентичные продукты, с гарантией качества, мы будем искренне обслуживать клиентов.

◆Если вам нужно использовать другие вспомогательные функции, пожалуйста, нажмите на ссылку ниже, чтобы добавить необходимые аксессуары в корзину и осесть вместе. Мы доставим Вам товары вовремя. (Если вы не знаете, какой аксессуар купить, вы можете прочитать детали по ссылке аксессуар, или вы можете связаться с нашей онлайн-службой поддержки клиентов, мы ответим вам вовремя.) Новые аксессуары 1,3 S-17S литиевый литий-ионный аккумулятор светодиодный защитный кабель 2. Кабель BMS для защиты литиевой батареи

DALY SMART BMS руководство для верхнего компьютера

Адрес загрузки для верхнего компьютера:

Http://www.dalyelec.cn/daly/PCdalyBMS.zip

Https://drive.google.com/file/d/18DyyjW5PY17ruhJGza3VVmKhWbEa4jd2/view?usp=sharing

2. Верхняя Поддержка компьютера ниже 3 видов связи.

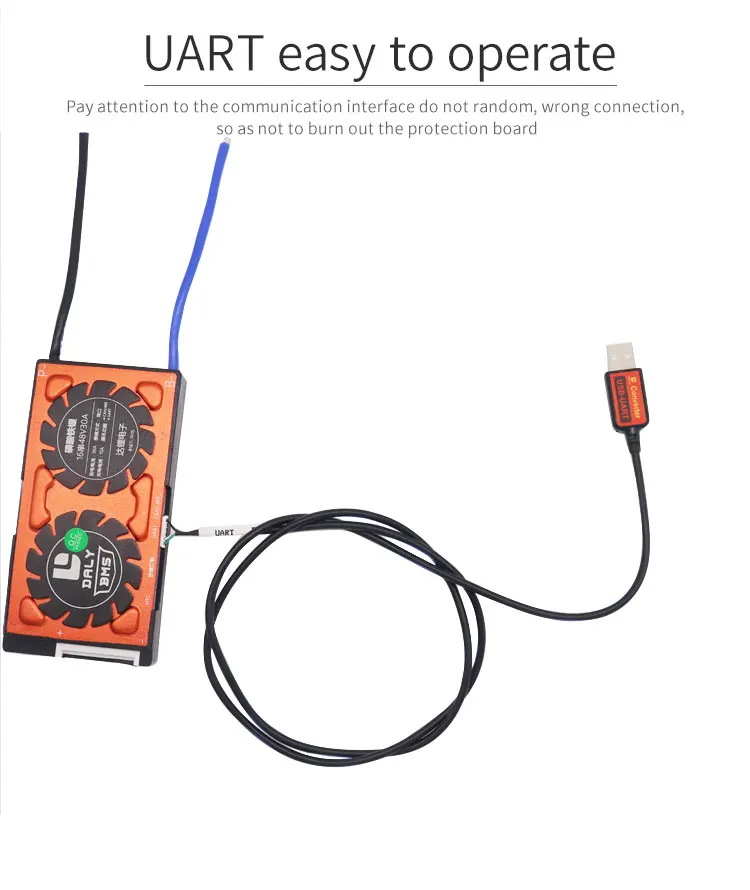

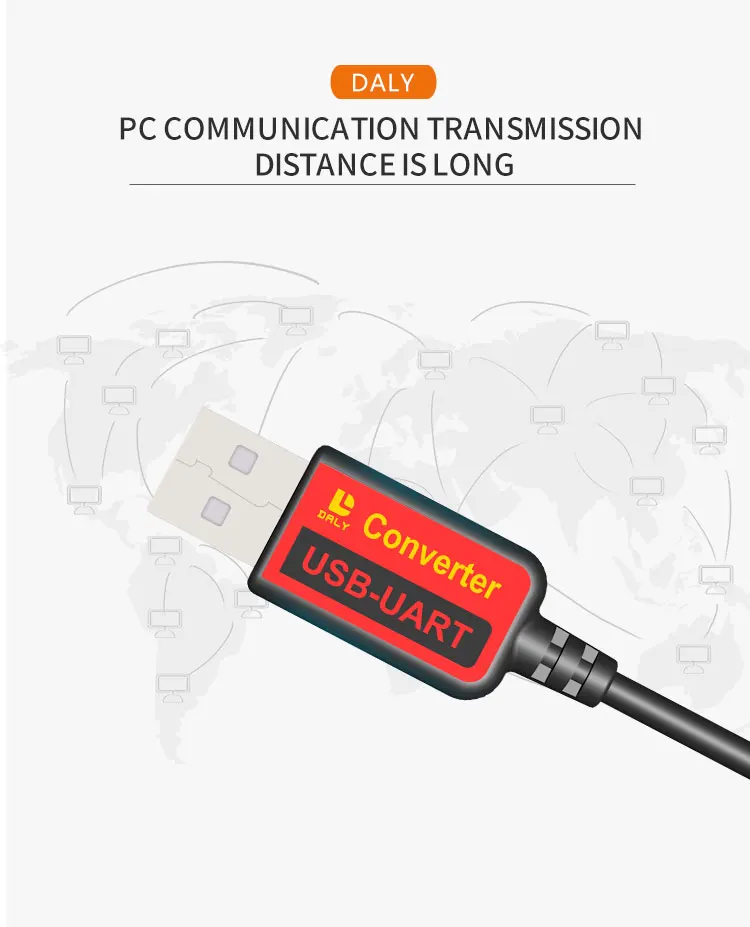

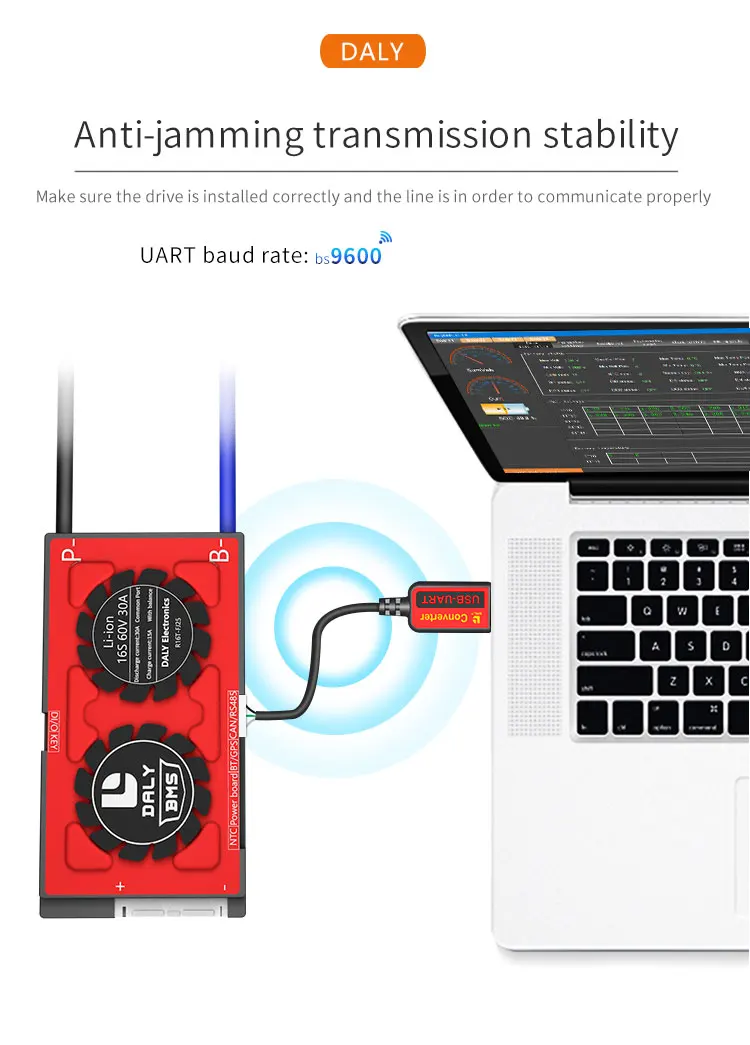

(1) последовательный порт USB в UART

Преимущество: дешевле

Недостаток: скорость передачи медленная

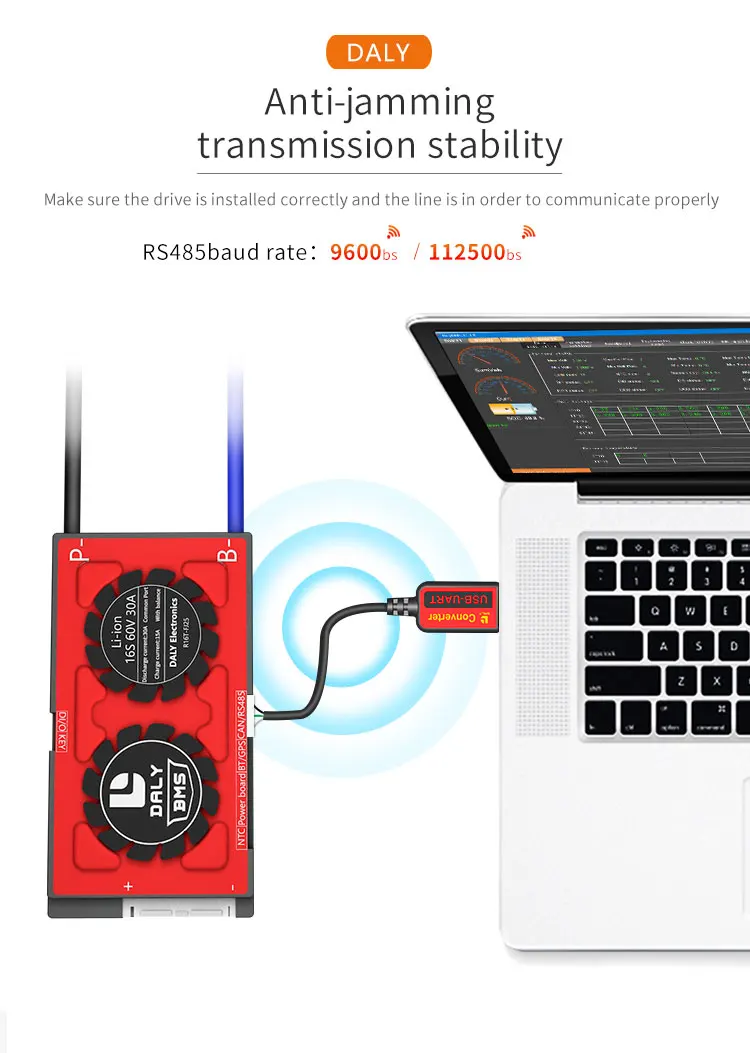

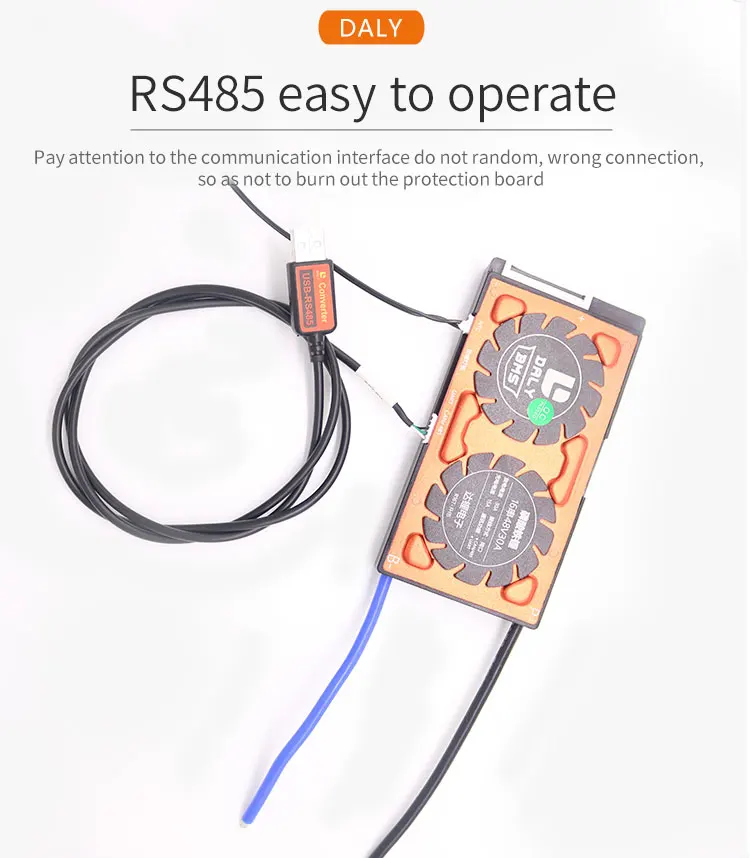

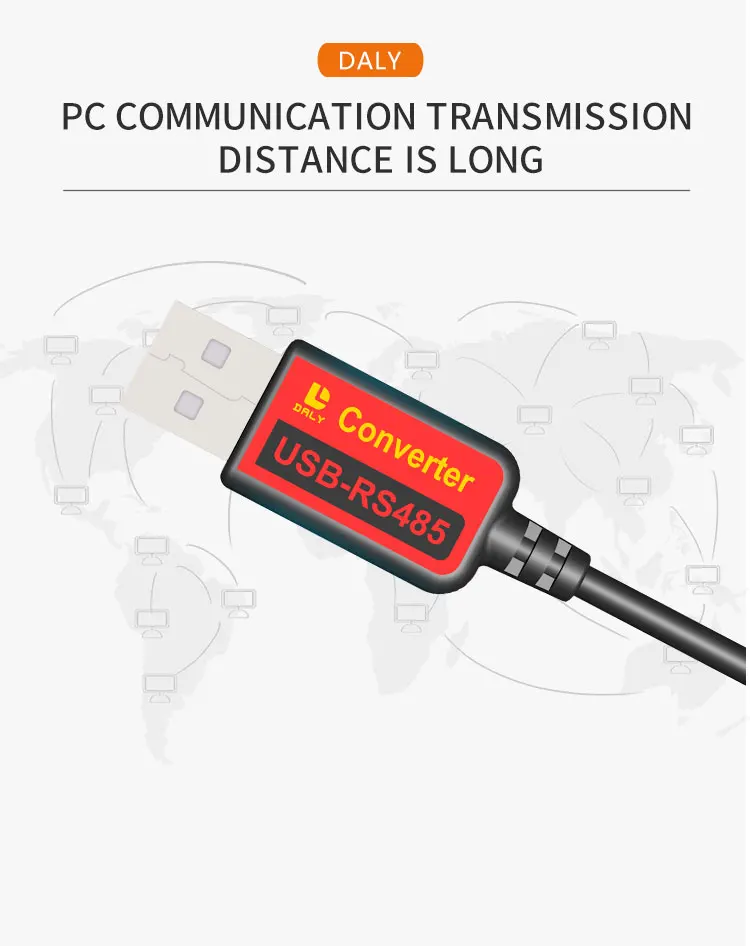

(2)USB до 485

Преимущество: цена в среднем

Недостаток: скорость передачи Средняя

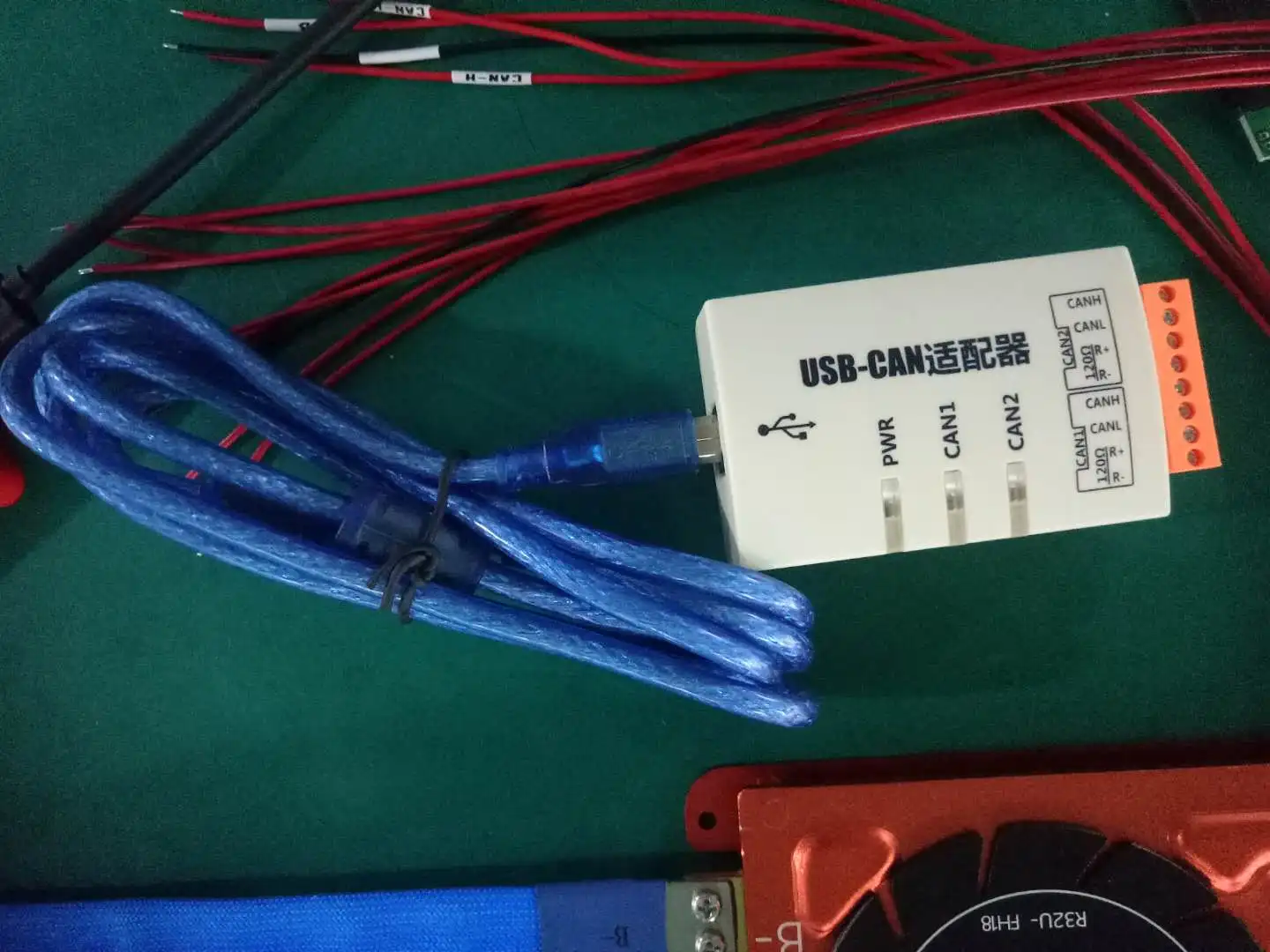

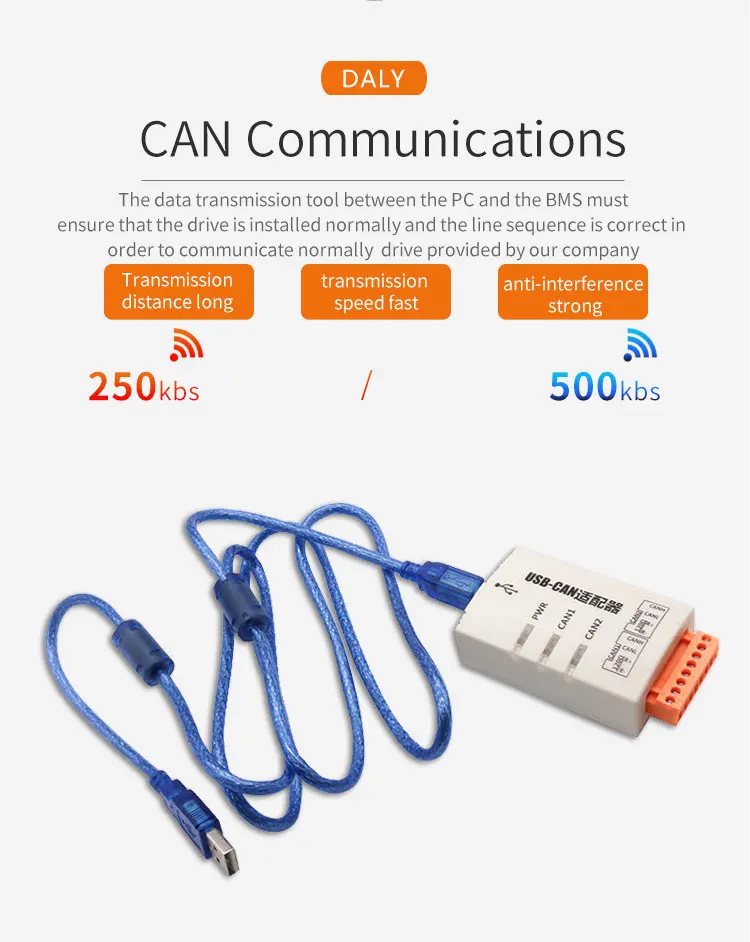

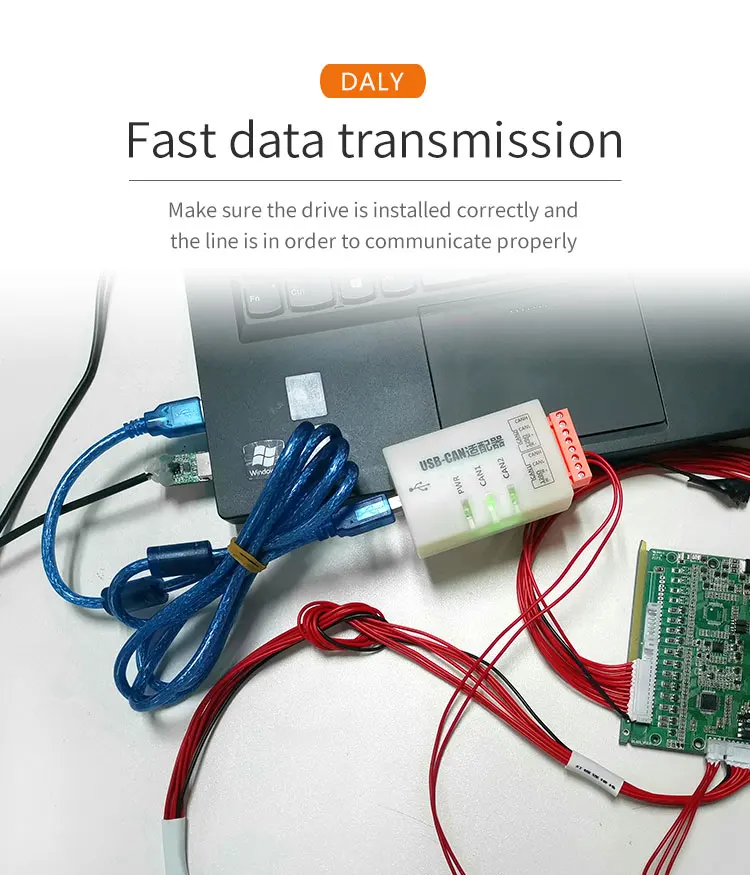

(3)USB to CAN

Преимущество: скорость передачи быстрая

Недостаток: цена самая высокая

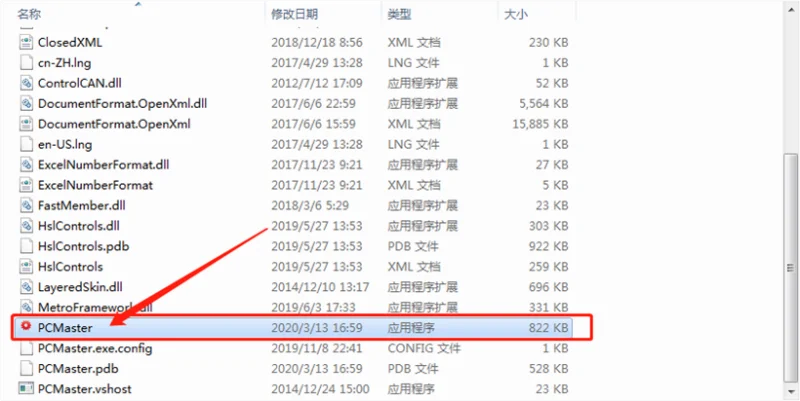

3. Дважды щелкните верхнее программное обеспечение компьютера и дважды нажмите «PCMaster.exw», чтобы начать.

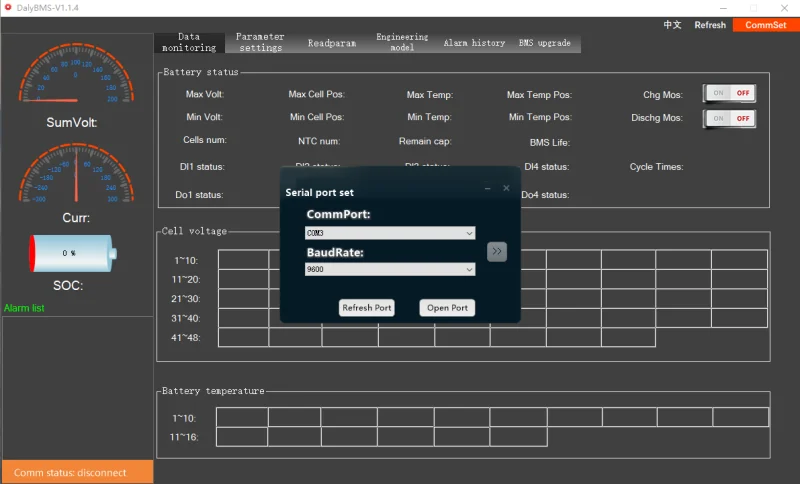

(1) выберите «comm set», пожалуйста, обратите внимание, что различные usb-порты с разными последовательными портами. Верхний компьютер может автоматически идентифицировать UART серийный порт «COM7», выбрать скорость передачи данных «9600», а затем нажать «открыть последовательный порт».

(2) Верхний компьютер может автоматически идентифицировать 485 последовательный порт «COM4», выберите скорость передачи данных «9600», затем нажмите «открыть последовательный порт».

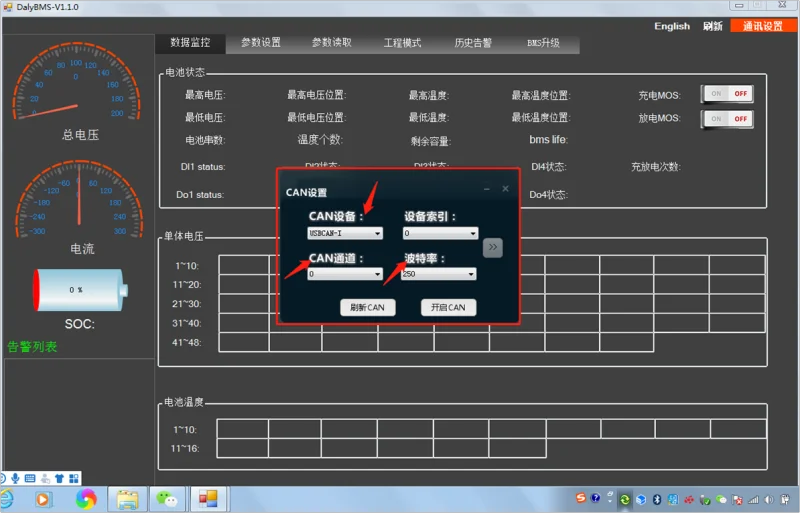

(3) Подключение должно быть нажатием «set», установка «CAN device», «CAN channel», «бод rate», а затем нажмите «открыть CAN».

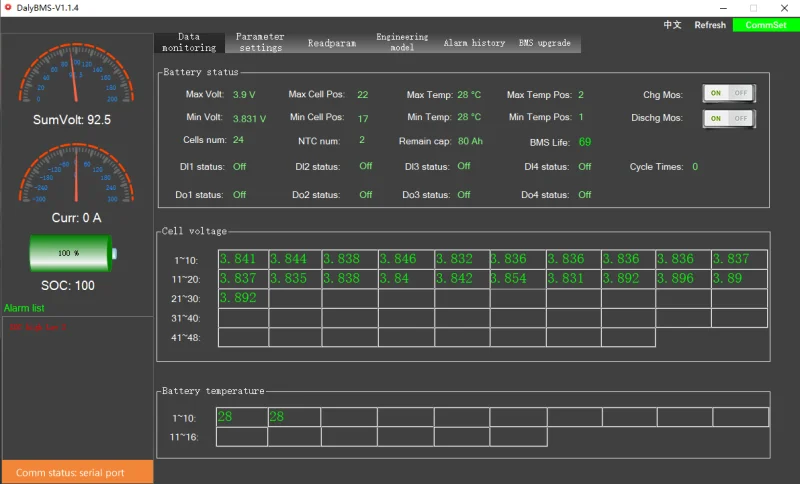

(4) показ одинаковый из этих видов связи, данные и результат также одинаковые, входят в мониторинг данных, давайте сделаем пример для 24S.

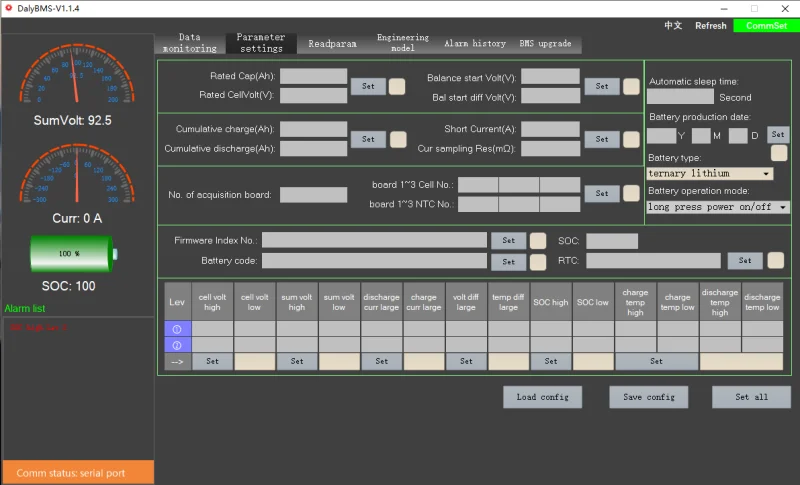

(5) набор параметров (Установите параметры в пустом месте, после того, как вы установите успешно, данные будут иметь зеленый цвет. Пожалуйста, прочитайте параметры и скриншот, чтобы сохранить перед установкой, чтобы вы могли сбросить, если вы сделали ошибки.) После завершения установки Уровень 1 означает предупреждение, уровень 2 означает защиту. (но Soc, разница в температуре и разность напряжения не будут защищены, когда они находятся на уровне 2.

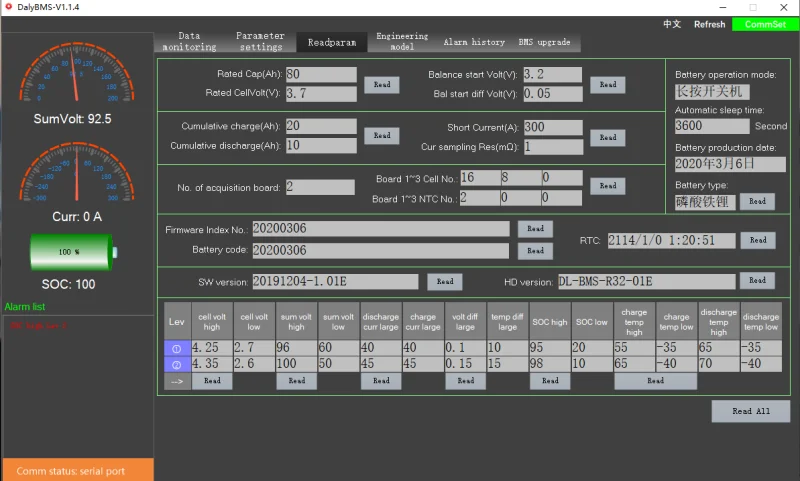

(6) данные для чтения (см. Скриншот ниже).

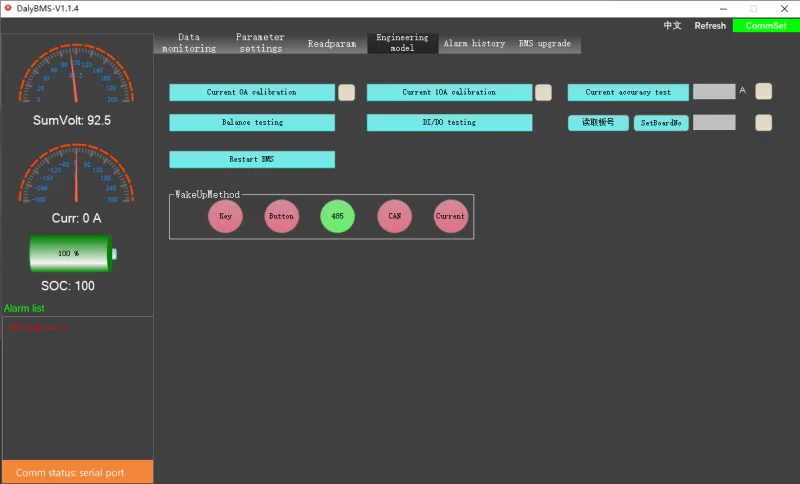

(7) Инженерная модель (заводская установка, клиентам не нужно работать).

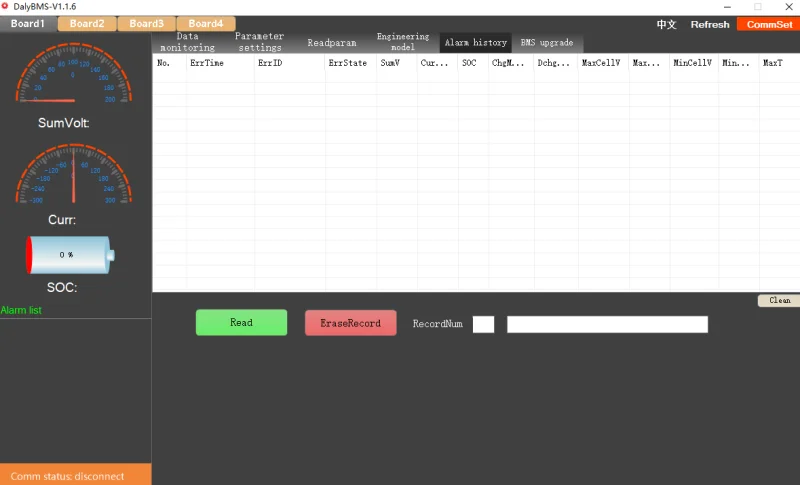

(8) предупреждение об истории (могут быть сохранены записи о неисправности аккумуляторов, когда отключение питания, данные будут очищены).

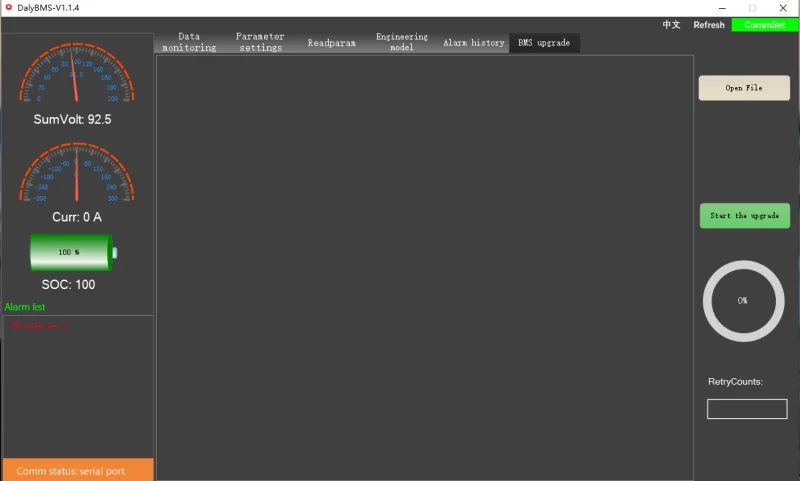

4. Обновление BMS (фабрика предоставит OEM Установочное программное обеспечение для клиентов для обновления в соответствии с различными требованиями от разных клиентов. Если Протокол связи не OEM, пожалуйста, игнорируйте его.).

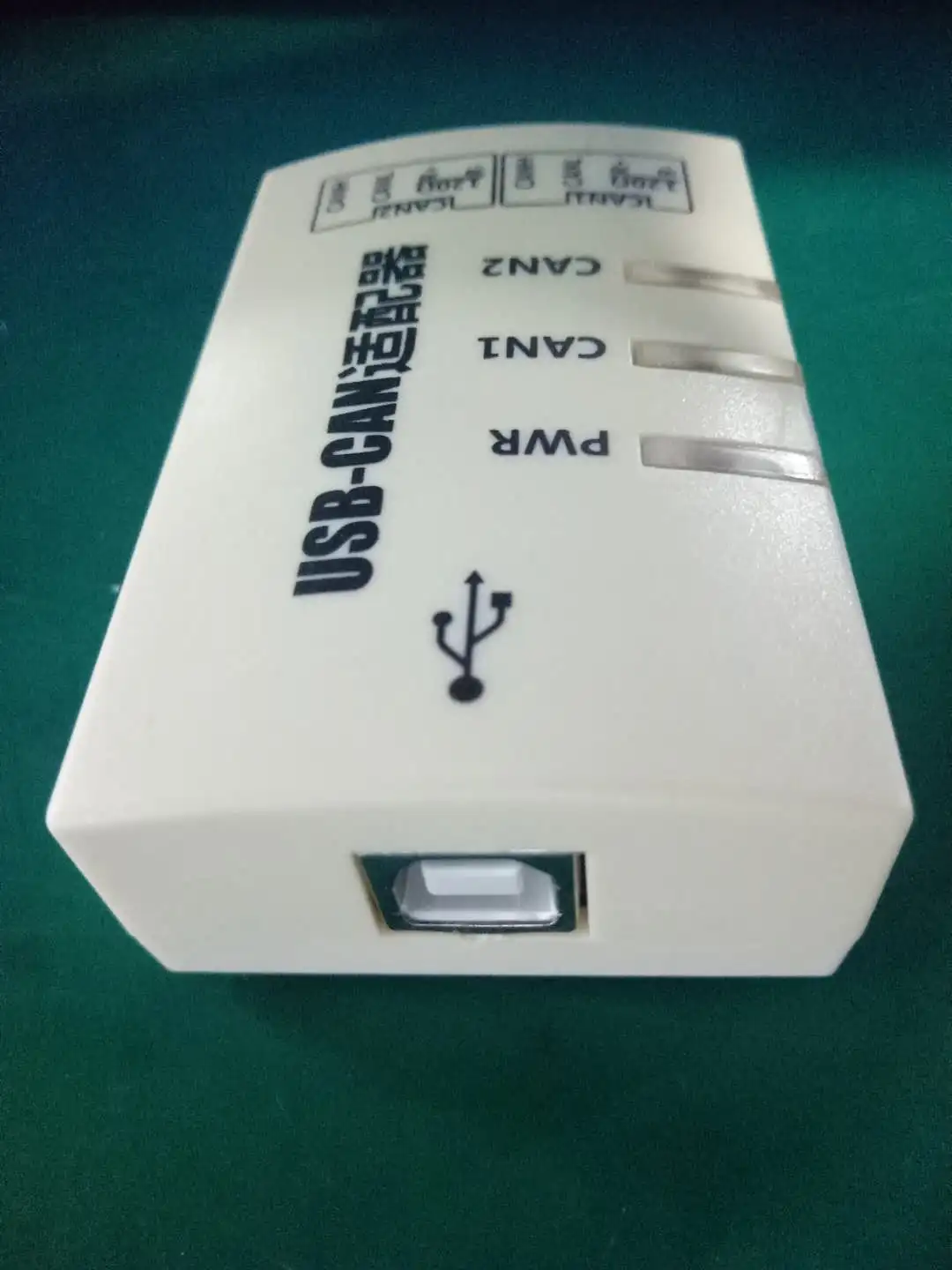

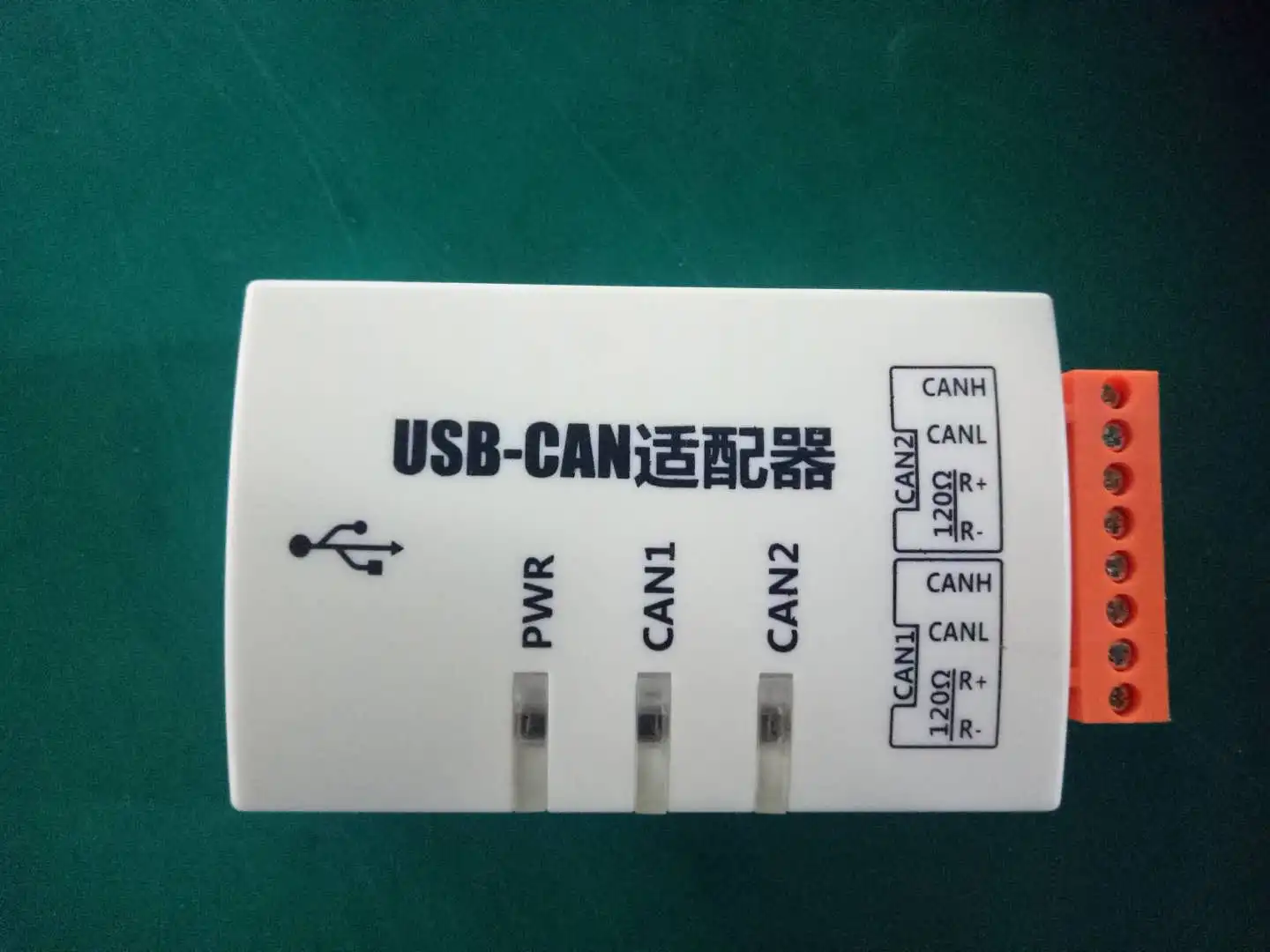

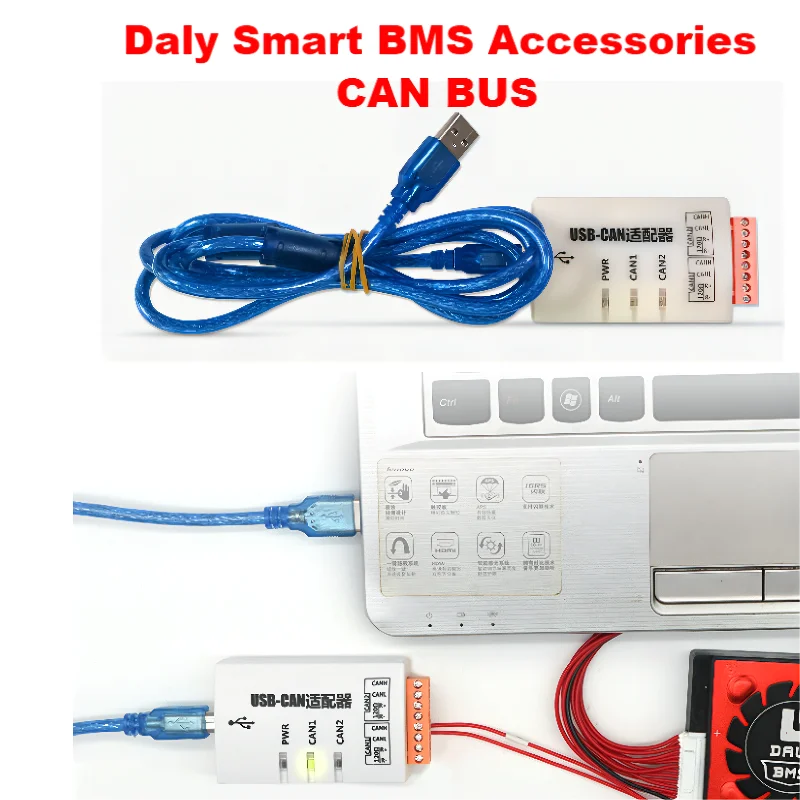

Изображение CAN BUS как показано ниже:
