Плата управления питанием HolyBro PM07 PM02 V3 PM06 V2 PM02D для контроллера полета Pixhawk 4 Pixhawk 5X, запчасти сделай сам

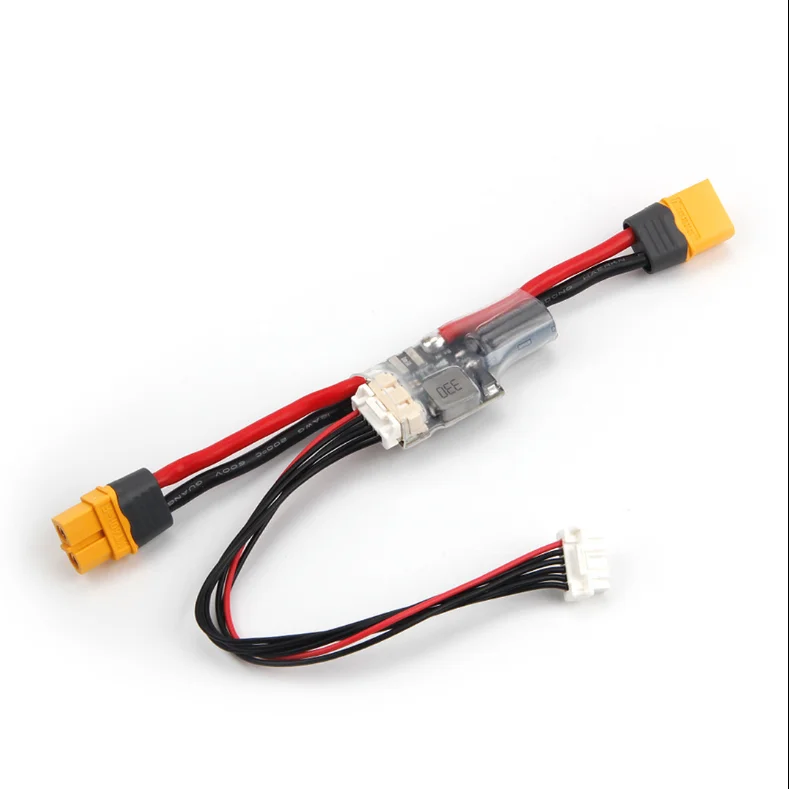

Модуль питания PM02D

PM02D обеспечивает Регулируемый источник питания для вашего Pixhawk®5X от thEАккумулятор,А также измерения расхода тока и напряжения батареи, все через 6pin кабель. Бортовой регулятор переключения выходов 5,2 V и максимум 3A из LiPo батареи до 6S. Модуль питания поставляется полностью в сборе с разъемами XT60, обернутыми в термоусадочную трубу для защиты от физических повреждений. Этот модуль питания предназначен для питания Pixhawk®5X иЕгоАксессуары (GPS, радио, приемник). Он не предназначен для питания сервоприводов, пожалуйста, используйте ESC/BEC вашего самолета для этого. Разъем Molex 2,00 мм pitch CLIK-Mate с разъемом типа «провод-плата» рассчитан на ток 3,0a на контакт.

Спецификация: Максимальное входное напряжение: 36 В Номинальный ток: 60A Максимальный ток: 120A (<60S) Макс. Датчик тока: 164A Поддерживает до6Батарея S Напряжение и cМонитор urrent с совместимым интерфейсом I2C Регулятор переключения выходов 5,2 V и 3A max Вес: 20 г Текущий рейтинг:

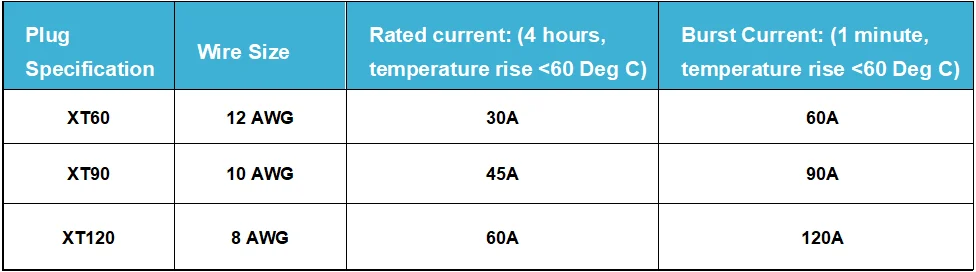

PM02D поставляется с вилками XT60 с 14 силиконовыми проводами AWGНоминальный для 30A непрерывного тока и 60A лопасти тока (<1 минута). Если необходим более высокий ток, необходимо соответственно изменить тип вилки и размер провода. Характеристики и модели:

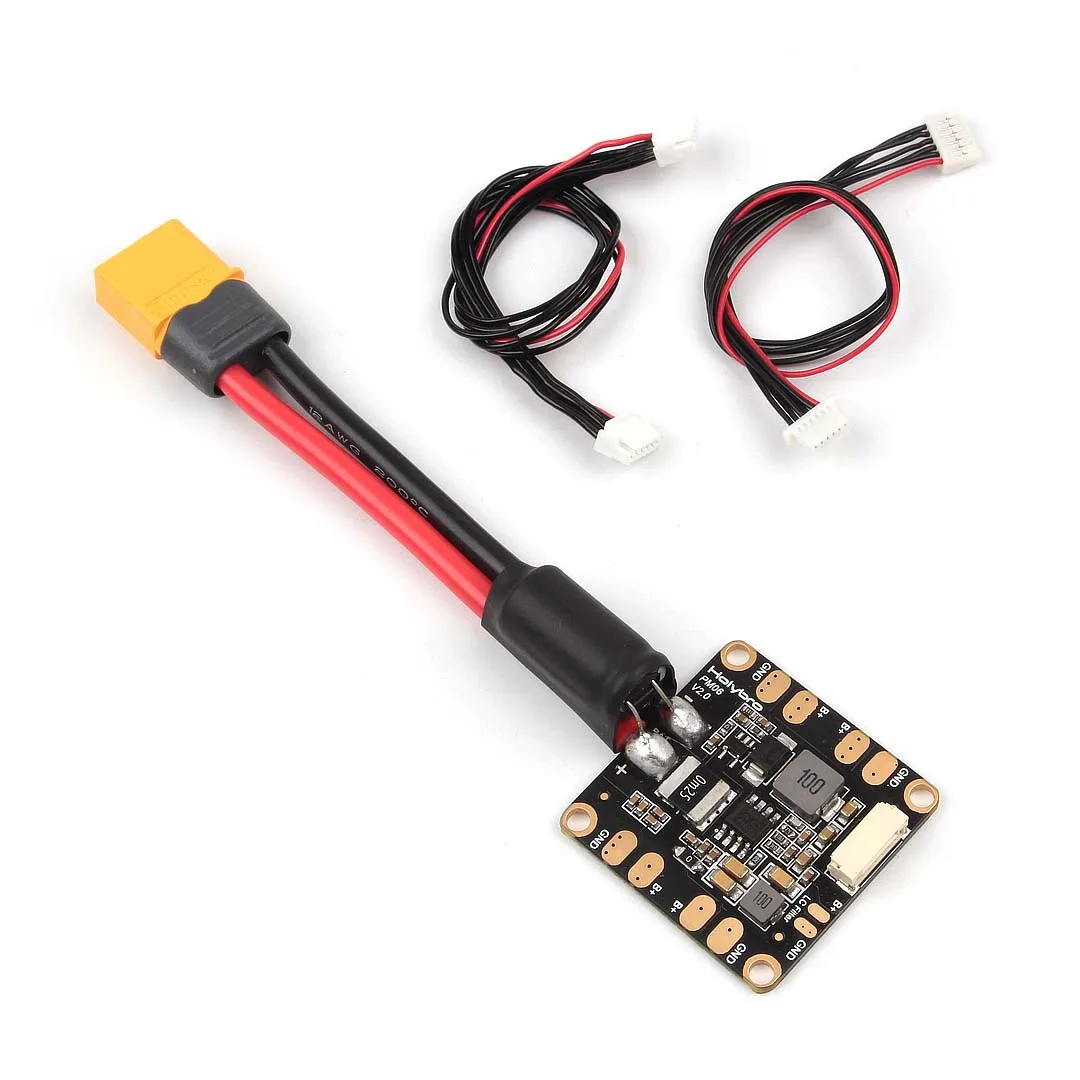

Контактная карта: Посылка включает в себя: Микро модуль питания (PM06 v2) Характеристики:

Номинальный ток модуля питания: 60A Максимальный ток модуля питания: 120A(<60S) UBEC выходной ток: 3A Max UBEC Входное напряжение: 7 ~ 42 в (10S LiPo) UBEC Максимальная потребляемая мощность: 18 Вт Размеры: 35x35x5мм Монтажное отверстие: 30,5 мм * 30,5 мм Вес: 24 г

Сделайте PM06 Показать количество электрического заряда батареи Планировщик миссии:

Подключите PM06 к батарее, а также подключите его к планировщику Миссии через USB. Нажмите «Начальная настройка» и перейдите в менюМонитор батареи". Сделать "Monito" в"АналоговыйНапряжение и ток". Сделать "Датчик" в"9: Holybro Pixhawk4 PM". Сделать"HW Ver:"Куб или Pixhawk"(Pixhawk4, pixhawk4mini,pix32v5,pix32)"※ "HW Ver:Оставьте этот бланк(Durandal)"※ Вход"18,182"В разделитель напряжения (Calced). Вход"36,364"В" ампер на вольт ". Отсоедините и повторно подключите его, чтобы завершить настройку.(«Измеренное напряжение батареи» показывает текущее количество электрического заряда аккумулятора.) Посылка включает:

1х плата PM06 1x80 мм XT60 соединительный провод (установлен) 1xЭлектролитический Емкость: 220 мкФ 63 в (установлен) 1x JST GH 6pin кабель 1x JST SH 6pin кабель

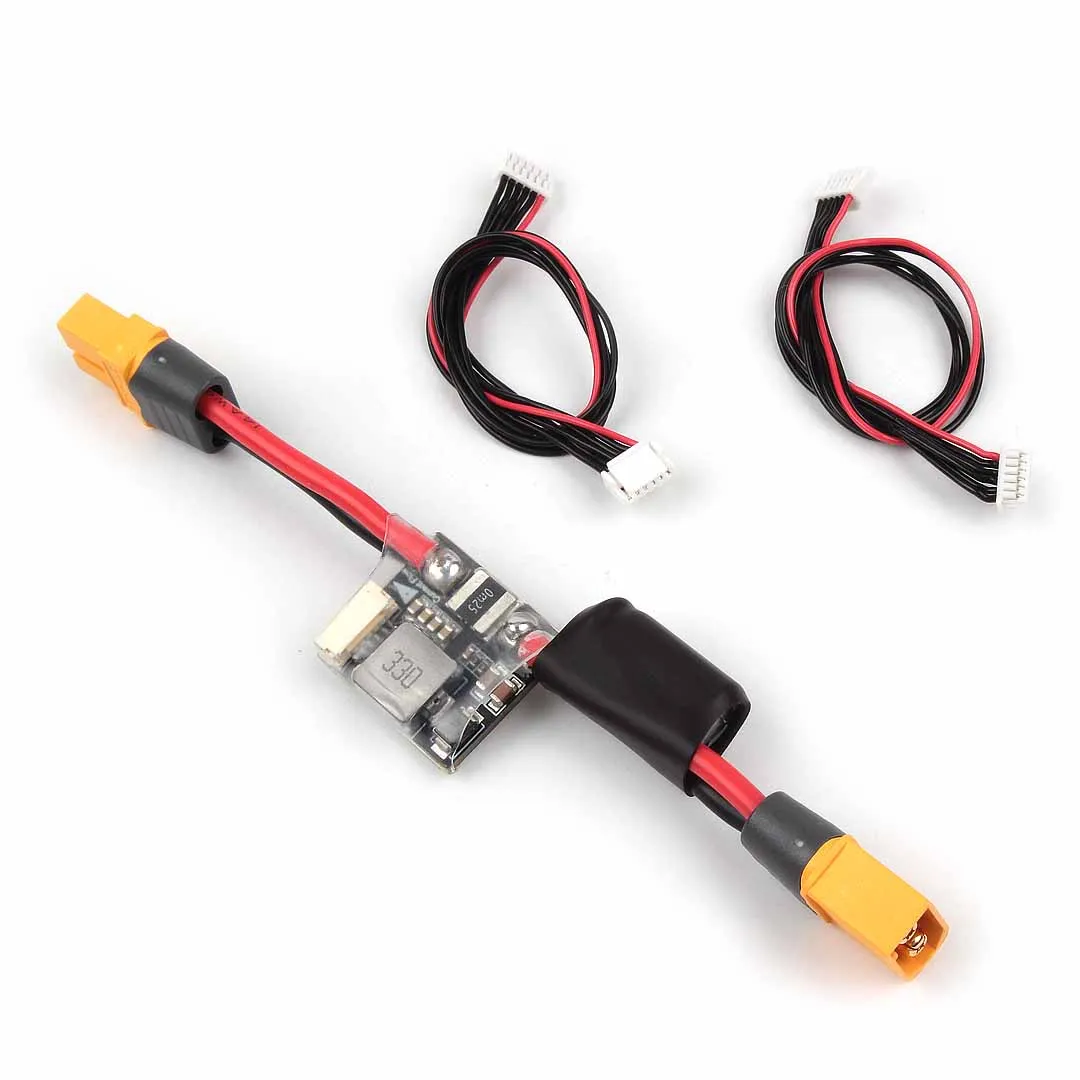

Модуль питания (PM02 V3)

PM02-это простой способ обеспечения APM и Pix32 чистой мощностью от LiPo батареи, а также измерения потребления тока и напряжения батареи, все через 6-pos-кабель. Бортовой регулятор переключения выходов 5,2 V и максимум 3A без проблем и проводов на расстоянии до 12S литий-полимерный аккумулятор. Модуль питания полностью собран с разъемами XT60 и упакован в термоусадочную трубу для защиты. Модуль питания предназначен для питания APM,Pix32, радиоуправляемого приемника и аксессуары для APM (GPS, радио). Он не предназначен для питания сервоприводов. Для этого используйте собственный ESC/BEC вашего самолета. Терминал GH также совместим с Pix32,Pixhawk4,Pixhawk4 mini и Durandal. Спецификация: UBEC Входное напряжение: 7 ~ 51 в (2 ~ 12s LiPo) Номинальный ток: 60A Максимальный ток: 120A(<60S) Макс. Датчик тока: 120A Поддерживает батарею 12S Напряжение и текущим измерением настроен для 3,3 V АЦП Регулятор переключения выходов 5,2 V и 3A max Вес: 20 г Сделайте PM02 Показать количество электрического заряда батареи

Планировщик миссии:

Подключите PM02 к батарее, а также подключите его к планировщику Миссии через USB. Нажмите «Начальная настройка» и перейдите в менюМонитор батареи". Сделать "Monito" в"АналоговыйНапряжение и ток". Сделать "Датчик" в"9: Holybro Pixhawk4 PM". Марка "HW Ver:"Куб или Pixhawk"(Pixhawk4, pixhawk4mini,pix32v5,pix32)"※ "HW Ver:Оставьте этот бланк(Durandal)"※ Вход"18,182"В разделитель напряжения (Calced). Вход"36,364"В" ампер на вольт ". Отключите и повторно подключите его, чтобы завершить настройку. («измеренное напряжение батареи» показывает текущее количество электрического заряда аккумулятора.) Посылка включает в себя:

1x модуль питания с разъемами XT60 1x электролитический Емкость: 220 мкФ 63 в (установлен) 1x Molex 6 положениями переключателя разъем 15 см 1x GH 6 положениями переключателя разъем 15 см

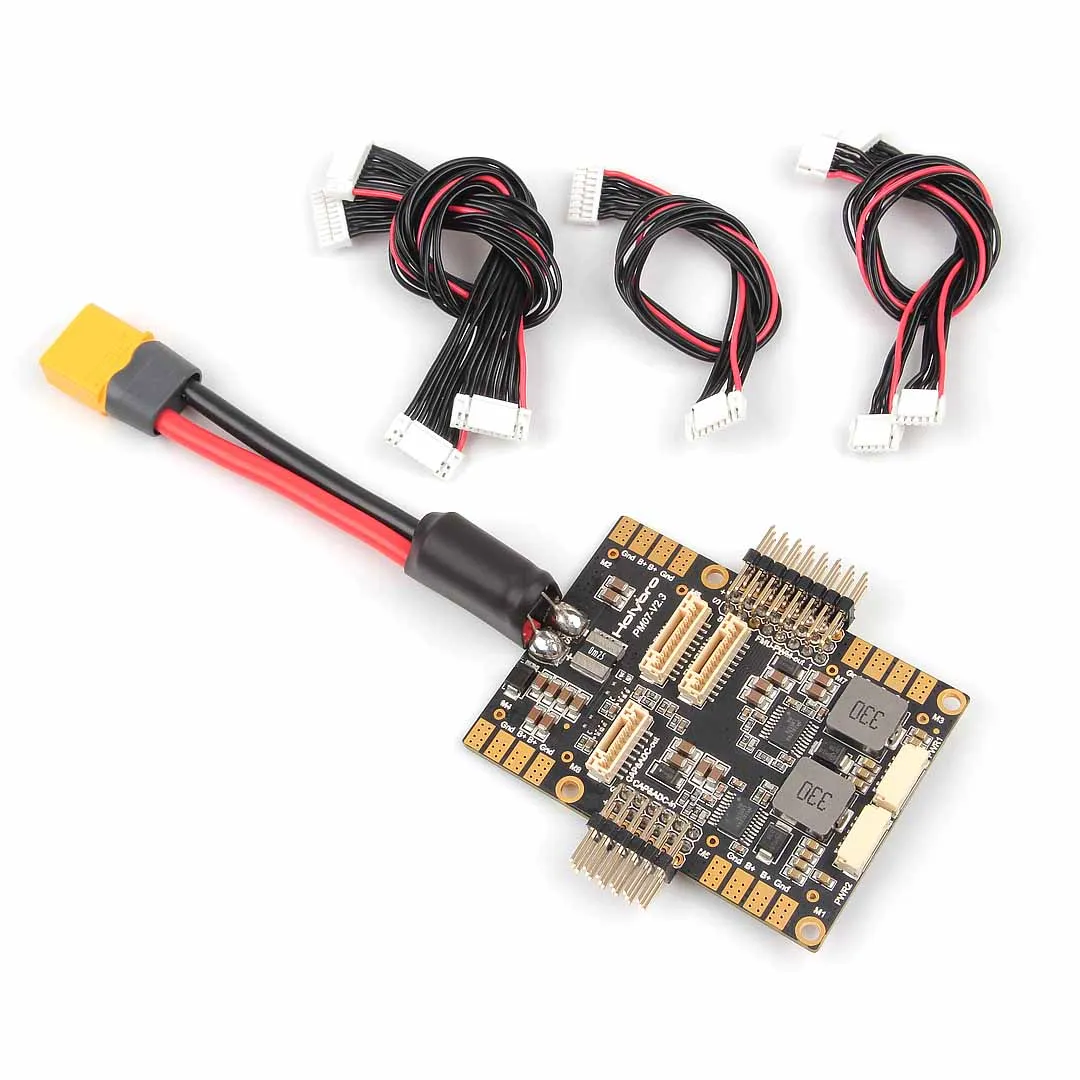

Модуль питания Pixhawk 4 (PM07)

Плата управления питанием (плата PM) служит цели модуля питания, а также распределительной платы. В дополнение к обеспечению регулируемой мощности Pixhawk 4 и ESCs, он отправляет информацию на автопилот о напряжении и токе батареи, поставляемой контроллеру полета и двигателям.

Характеристики:

Ток печатной платы: всего 120а выходов (макс.) UBEC 5v выходной ток: 3A UBEC Входное напряжение: 7 ~ 51 в (2 ~ 12s LiPo) Размеры: 68*50*10 мм Монтажные отверстия: 45*45 мм Вес: 47,5 г

Сделайте PM07 Показать количество электрического заряда батареи

Планировщик миссии:

Подключите PM07 к батарее, а также подключите его к планировщику Миссии через USB. Нажмите «Начальная настройка» и перейдите в менюМонитор батареи". Сделать "Monito" в"АналоговыйНапряжение и ток". Сделать "Датчик" в"9: Holybro Pixhawk4 PM". Марка "HW Ver:"Куб или Pixhawk"(Pixhawk4, pixhawk4mini,pix32v5,pix32)"※ "HW Ver:Оставьте этот бланк(Durandal)"※ Вход"18,182"В разделитель напряжения (Calced). Вход"36,364"В" ампер на вольт ". Отключите и повторно подключите его, чтобы завершить настройку. («измеренное напряжение батареи» показывает текущее количество электрического заряда аккумулятора.) Посылка включает:

1х плата PM07 1x80 мм XT60 соединительный провод (установлен) 1x электролитический Емкость: 220 мкФ 63 в (установлен) 2x JST GH 10P кабель 1x JST GH 8P кабель 2x JST GH 6P кабель
