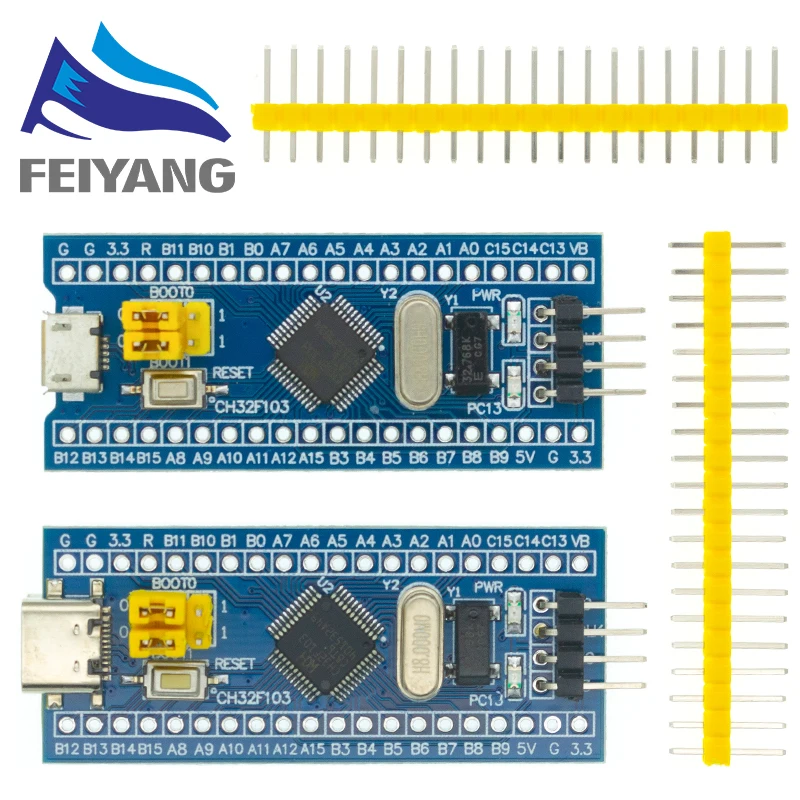

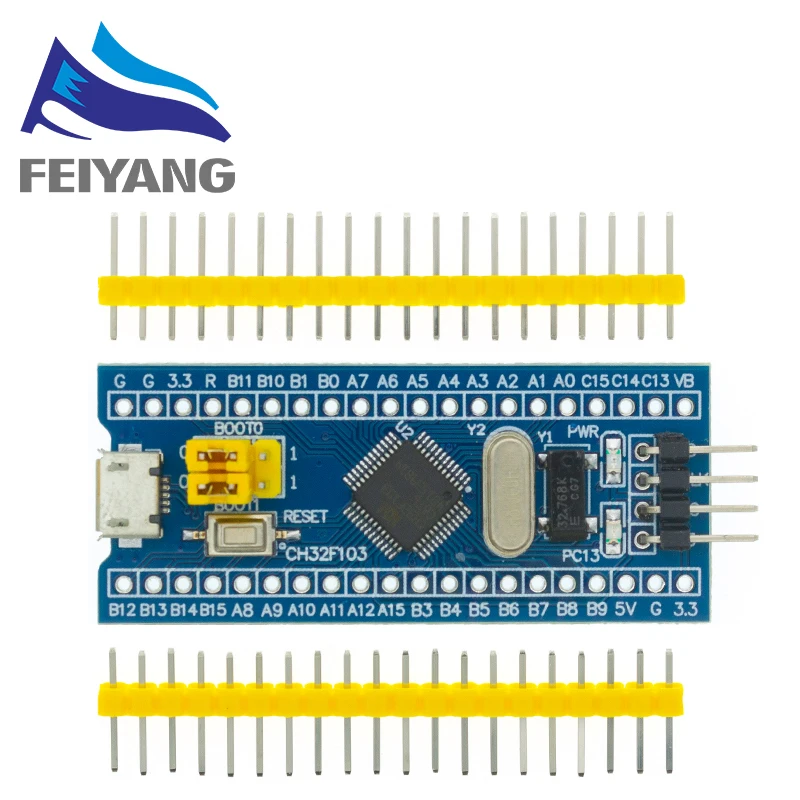

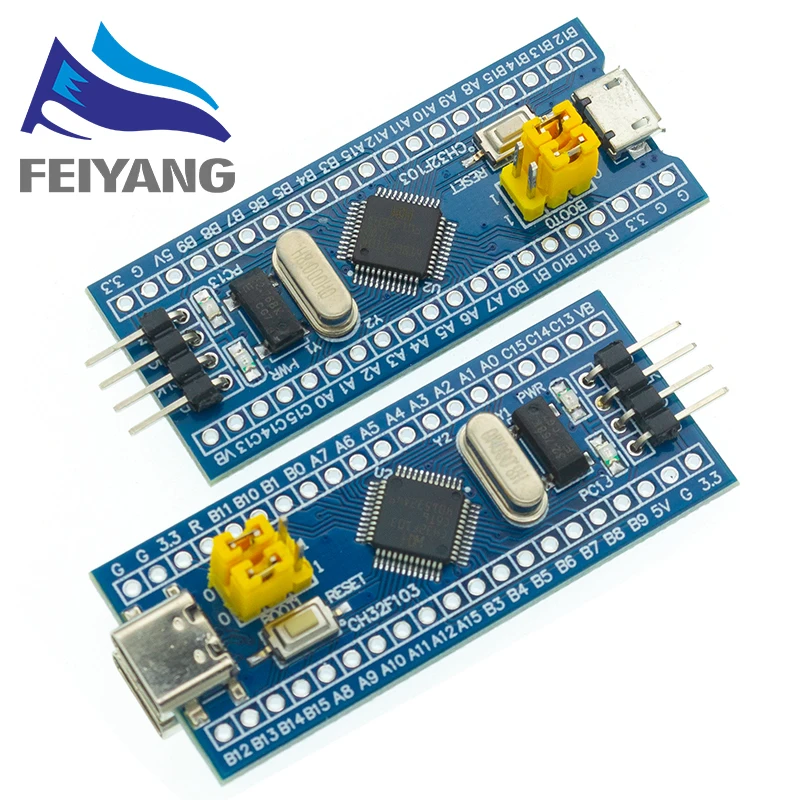

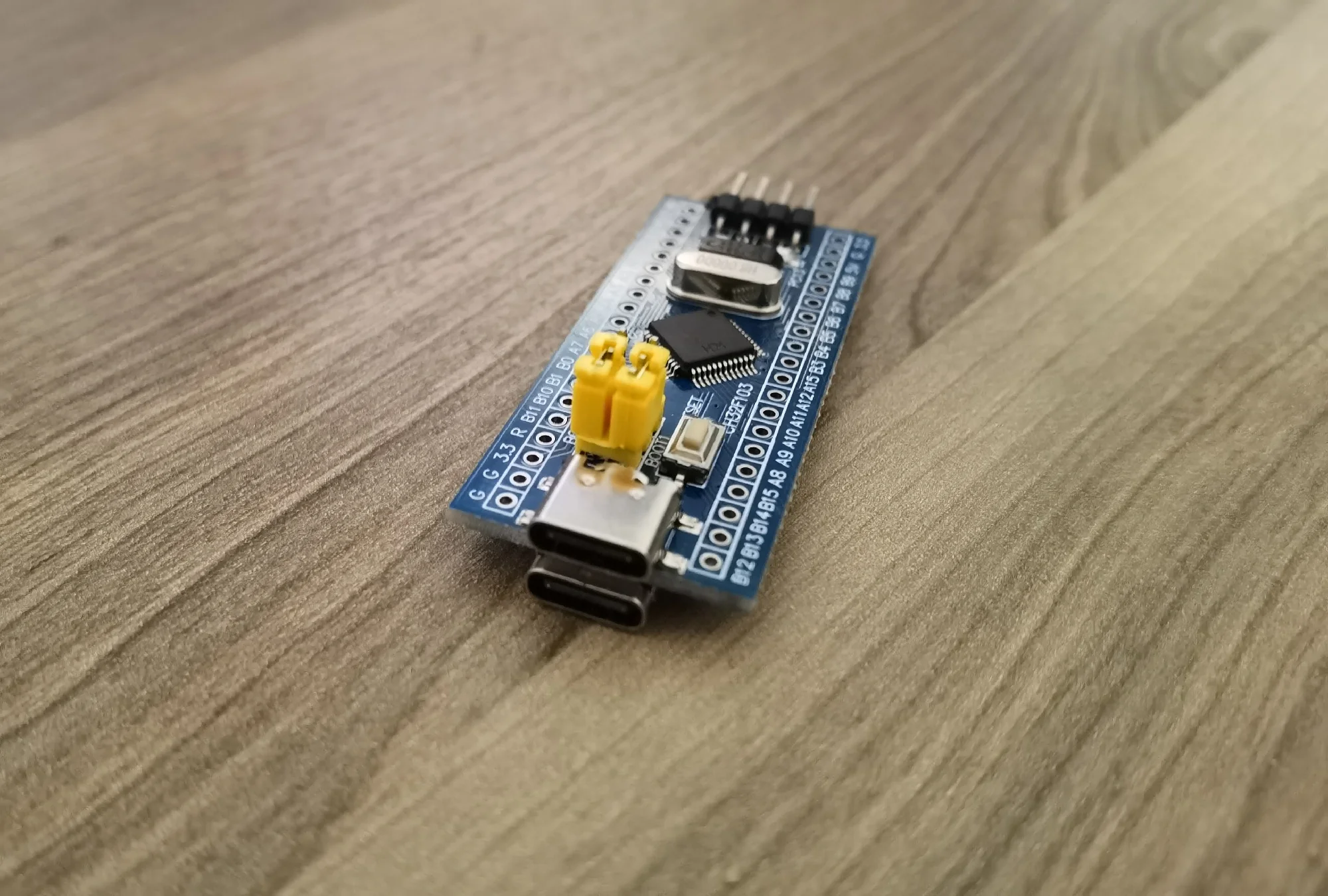

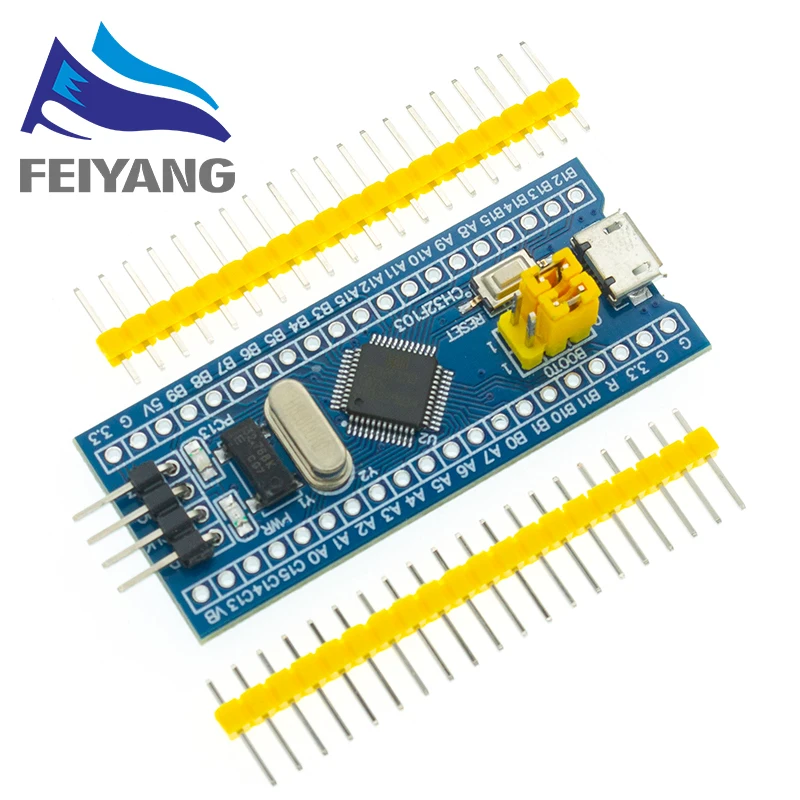

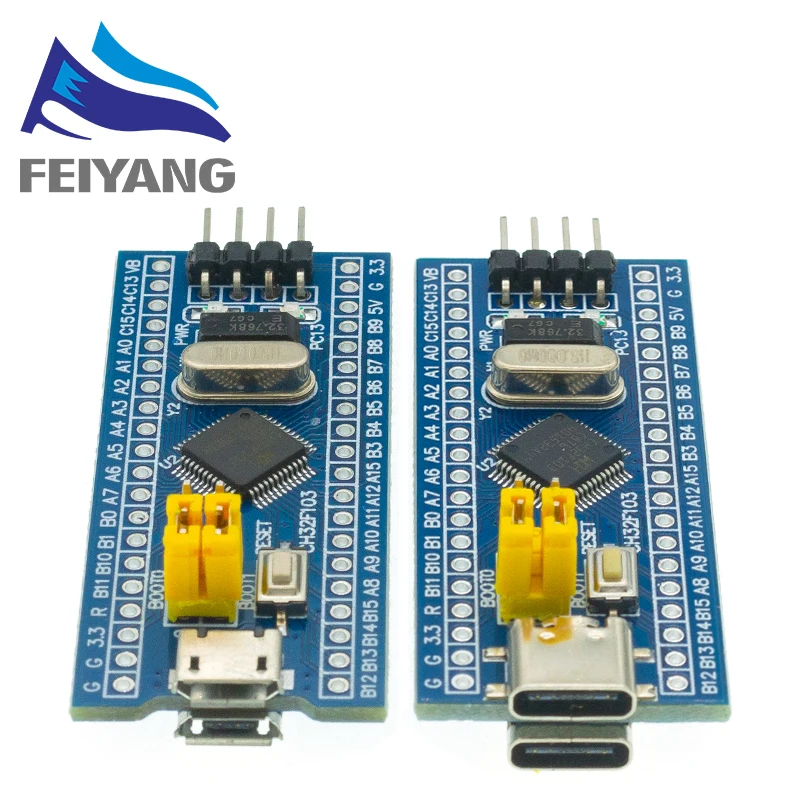

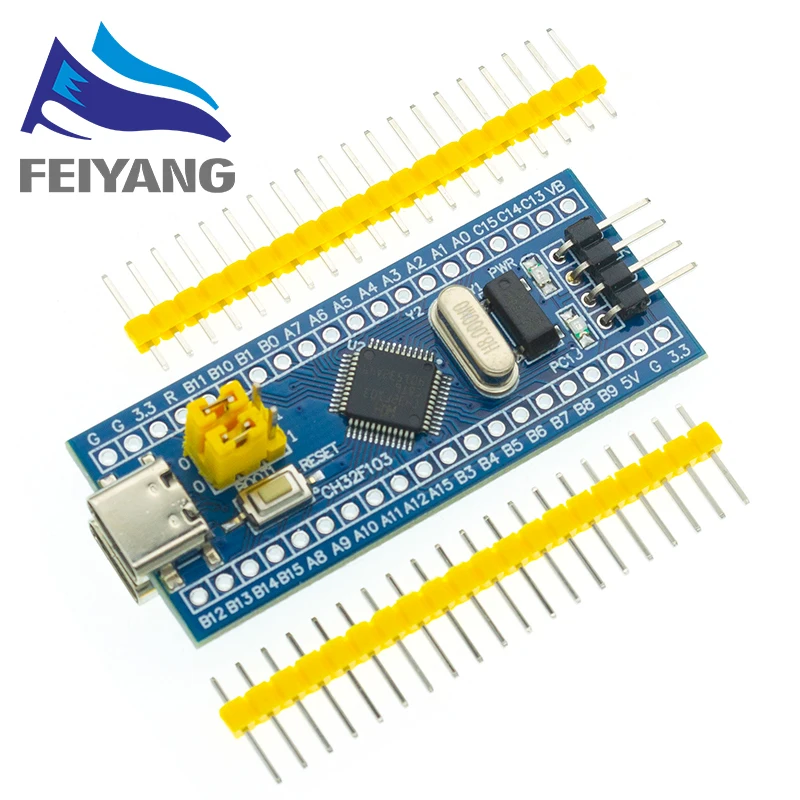

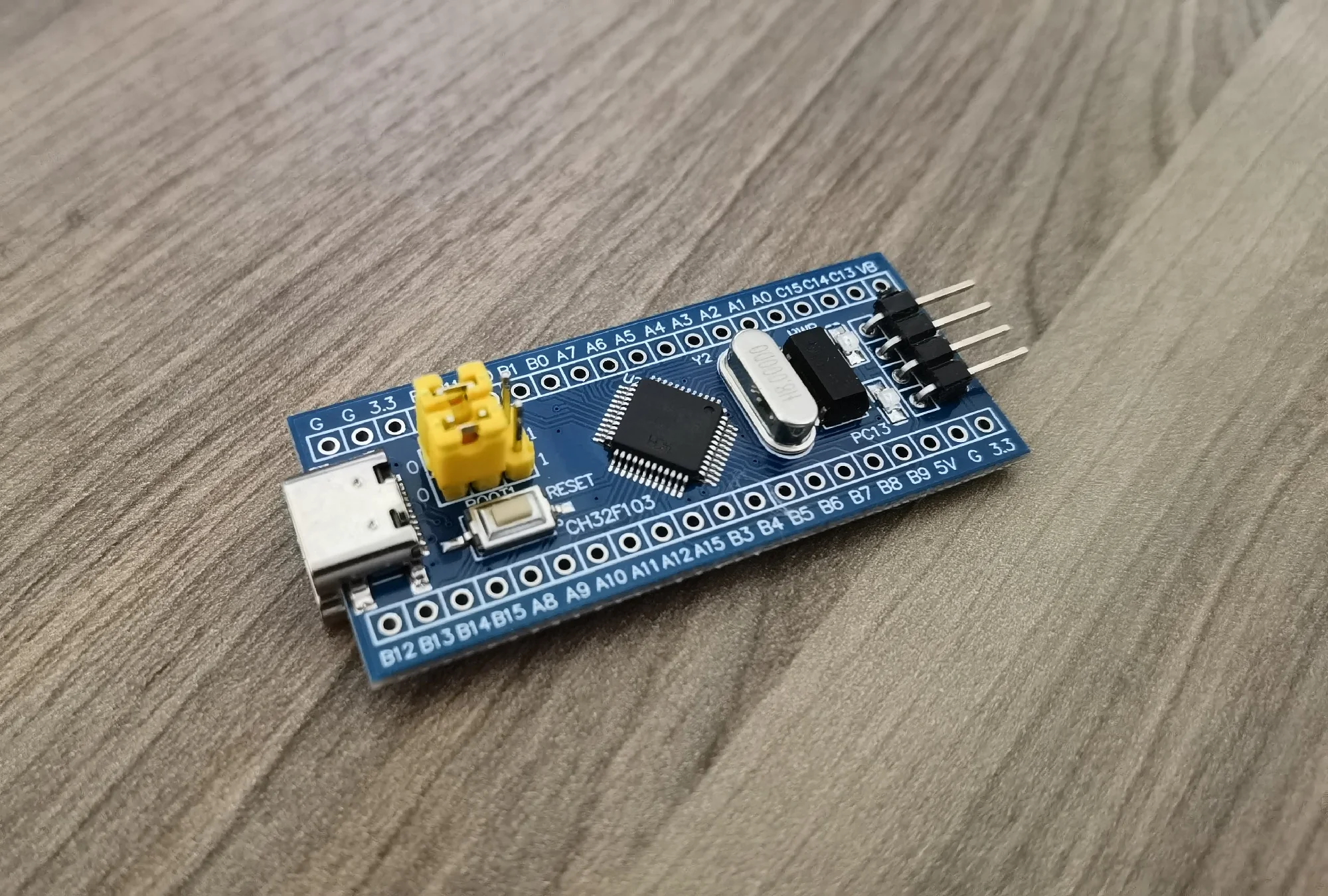

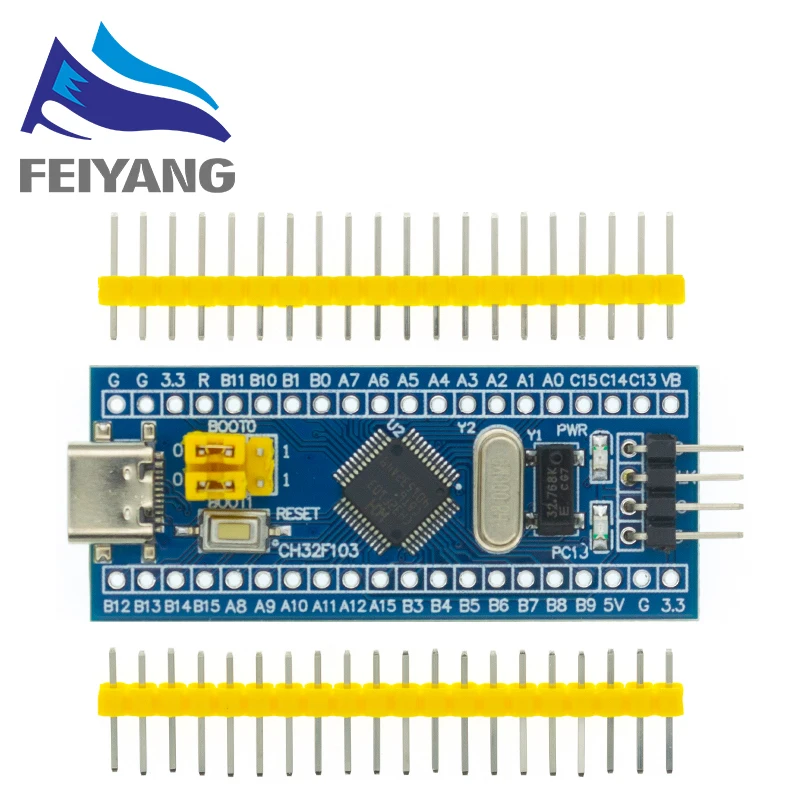

Плата разработки STM32F103C8T6 ARM STM32, модуль для arduino, Комплект сделай сам CH32F103C8T6

Чип CH32F103C8T6 совместим со стандартным чипом серии STM32F103C8T6, все контакты совместимы, Все регистры совместимы, но функция USB улучшена. Есть 2 usbs, хост и устройство, которые имеют более сильные функции и более низкую стоимость. Однако алгоритм загрузки flash отличается от внутреннего загрузчика и совместимости компании st. Программное обеспечение для загрузки ST не может быть использовано, но официальная загрузка программного обеспечения также очень удобна. Вы можете использовать последовательный порт и USB. Метод USB быстрее и не требуется разработка дополнительного загрузчика.

Для конкретных параметров чипа, пожалуйста, обратитесь к официальной таблице данных и руководству по применению в посылка данных. Ниже в основном представлены следующие три режима загрузки.

(1)Стлинк(Скачать в Keil project)

Примечание: для разработки кода и драйверов, пожалуйста, обратитесь к официальной посылка EVT

Вот пример проекта GPIO_PC13LED. Обратите внимание, что отладка поддерживает только SWD.

1.Установите библиотека устройств, найдите файл библиотеки устройств в папке EVT (необходимо установить, чтобы найти устройство) Keil.WCH32F1xx_DFP.1.0.0.pack, откройте и установите.

Ссылка для загрузки EVT:Http://www.wch.cn/downloads/CH32F103EVT_ZIP.html

2. После открытия файла проекта выберите устройство, как показано на рисунке ниже, здесь выберите CH32F103C8.

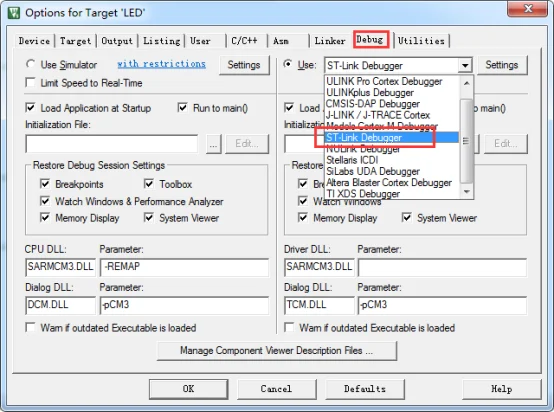

3.После подключения к STlink выберите загрузчик моделирования в элементе отладки в настройках, как показано на рисунке:

4.Введите настройки эмулятора. После выбора SW вы можете увидеть значение ядра, указав, что аппаратное соединение верное, в противном случае вам нужно проверить hardwareconnection.

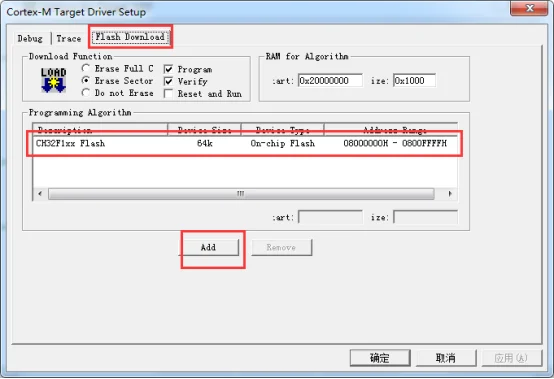

5.Чтобы добавить файл алгоритма, выберите страницу опции загрузки Flash на рисунке выше, выберите добавить на этой странице, добавьте алгоритм и выберите CH32F1xx Flash для алгоритма. Затем подтвердите.

6. Загрузите программу. После завершения вышеуказанных настроек, перекомпилируйте программу, а затем нажмите кнопку загрузки на панели инструментов для загрузки.

Выходной бар, когда загрузка успешно завершена, выглядит следующим образом:

(1)Серийная загрузка

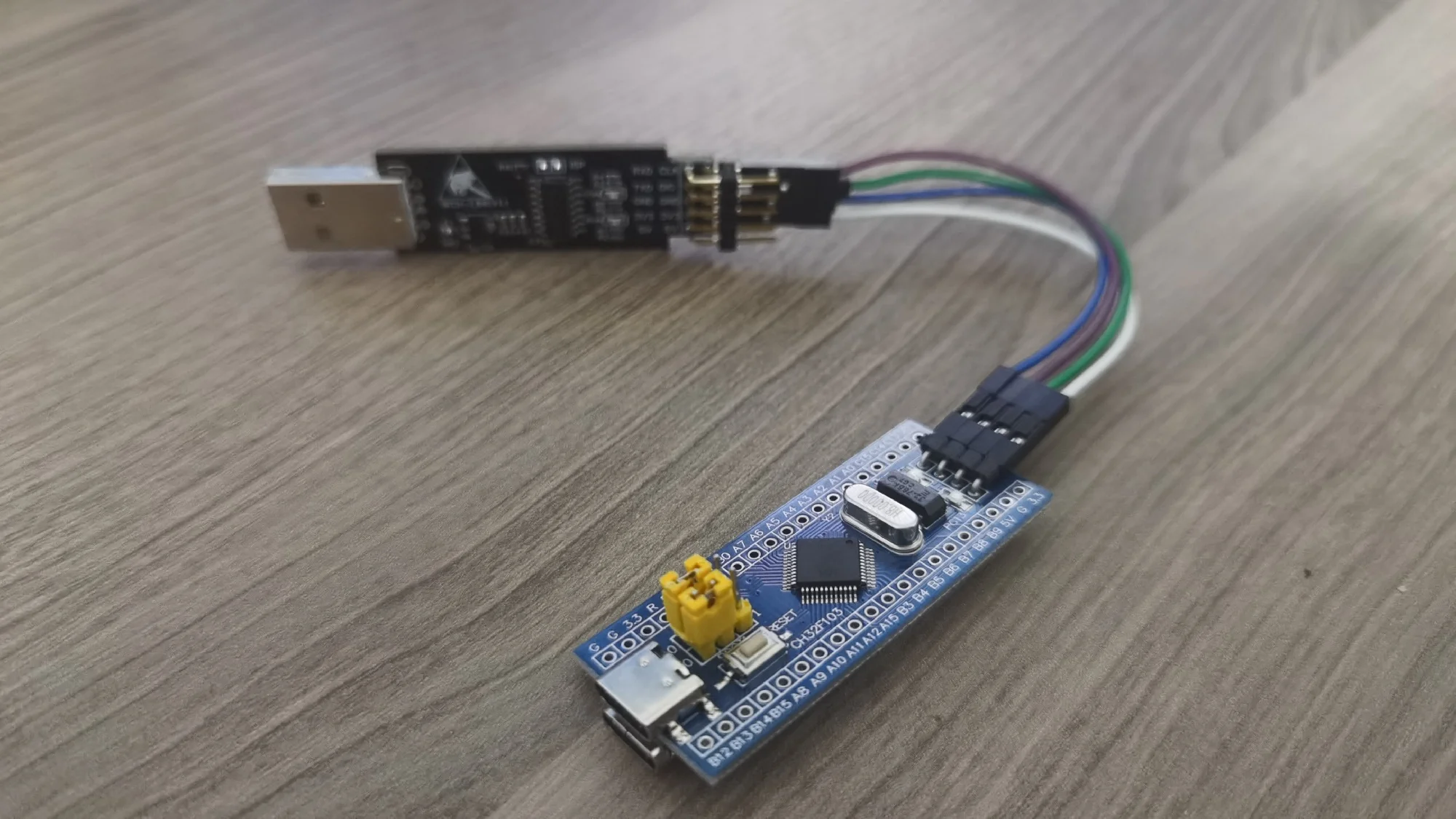

Аппаратное соединение:( Используйте модуль последовательного порта)

Rxd -->A9Txd ---->A10GND -->GVCC --> 3,3Jumper boot0 установлен на высоком 1

Конфигурация программного обеспечения:

1.При использовании последовательного порта для загрузки Установите официальное специальное программное обеспечение для загрузкиWCHISPTool(Программное обеспечение можно найти в посылка программного обеспеченияWCHISPTool_Setup.exe). Обратите внимание, что программное обеспечение для загрузки не может быть использовано, потому что внутренний загрузчик в настоящее время не совместим. После установки откройте, как показано на рисунке:

Wchisptoolскачать Адрес:

Http://www.wch.cn/downloads/WCHISPTool_Setup_exe.html

2.Процесс конфигурации:

①Выберите последовательный порт-> ②если USB имеет выдвижной резистор, вы можете удалить его здесь ------> ③выберите загрузочный серийный номер порта ------> ④выберите файл HEX или bin, который вы хотите загрузить ------ -> download загрузка

3После успешного скачивания:

После завершения загрузки Установите jumper BOOT0 на низкий уровень 0 и нажмите кнопку reset для запуска программы. Обратите внимание, что если запись загрузки показывает, что загрузка не прошла, проверьте, правильно ли установлен джемпер BOOT0, а затем перезагрузите программное обеспечение и повторите попытку. Если он все еще не работает, пожалуйста, повторно включите модуль последовательного порта.

(3)HUSBСкачать(Нет необходимости в дополнительном загрузчике, кабель передачи данных может быть загружен)

CH32F103 имеет 2 usb-порта, один-хост USB, а другой-устройство usb. Соответствующие Контакты:HUSB:PB7 ------>D +PB6 ------>D-USB:PA12 ----->D +PA11 ----->D-

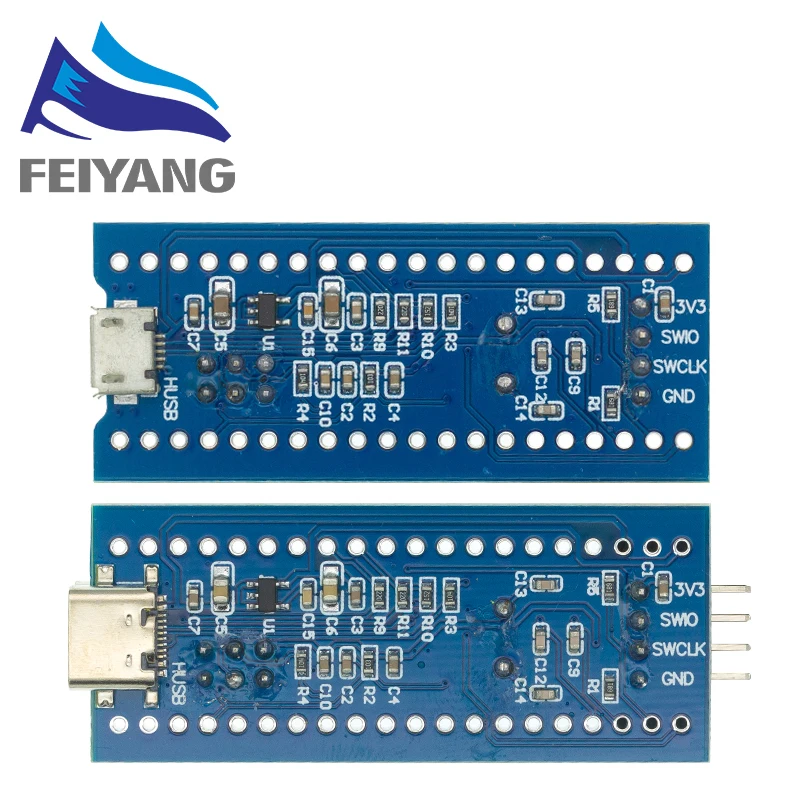

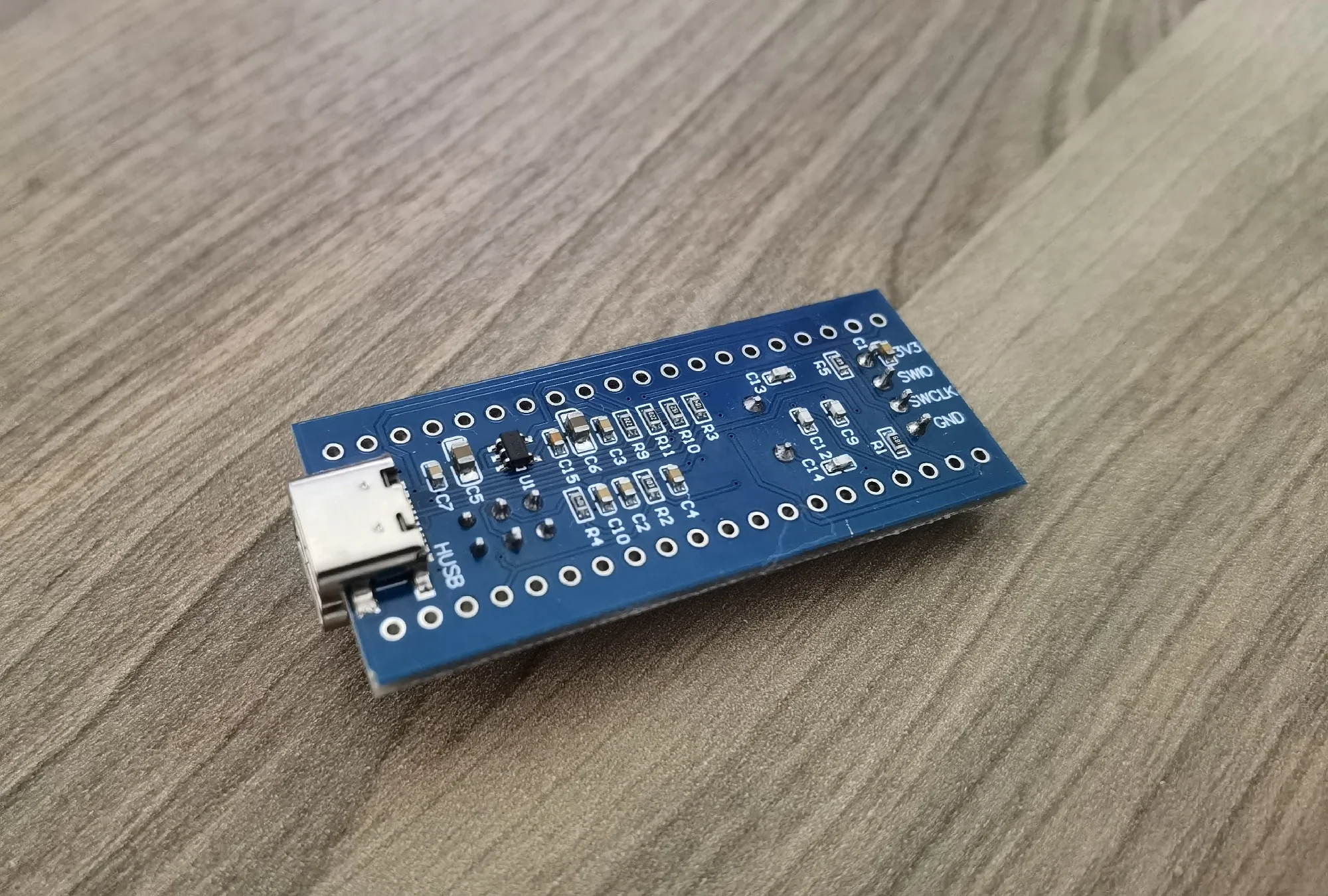

Программное обеспечение загружается по умолчанию с помощью HUSB, так как кабель передачи данных непосредственно подключен к порту HUSB на задней панели платы.

Аппаратное соединение:

1.Подключите usb-кабель для передачи данных к порту HUSB на задней панели платы;

2.Jumper boot0 установлен на высоком 1

Конфигурация программного обеспечения:

① Выберите Порт USB ---> Release отпустите защиту чтения ------> ③посмотрите usb-устройство ------> ④выберите файл с шестигранной головкой или ящиком для загрузки --------> ⑤загрузка

После завершения загрузки Установите jumper BOOT0 на низкий уровень 0 и нажмите кнопку reset для запуска программы. Обратите внимание, что если запись загрузки показывает, что загрузка не прошла, проверьте, правильно ли установлен джемпер BOOT0, а затем перезагрузите программное обеспечение и повторите попытку. Если он все еще не работает, пожалуйста, повторно включите модуль последовательного порта.
