CSR8675 Bluetooth 5,0 стерео аудио модуль приемник и передатчик Встроенный APTX высокопроизводительный I2S Поддержка Aptx HD чипсет
Shao's Components Store - Надежность 94.25%
Более 108 подписчиков, дата открытия магазина 01.12.2021
- Положительные оценки: 95% (286)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 17.05.2022

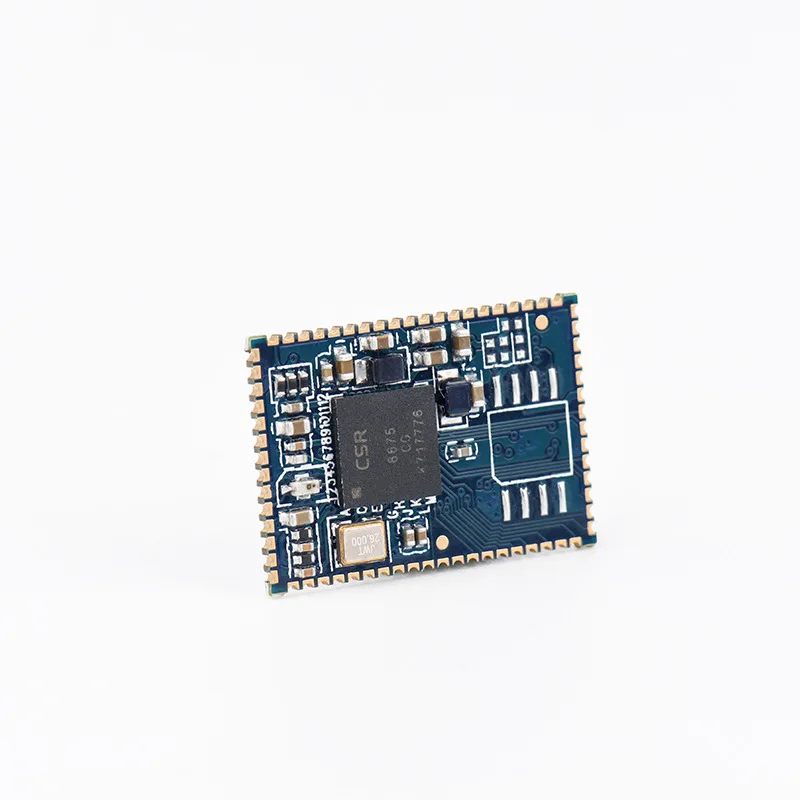

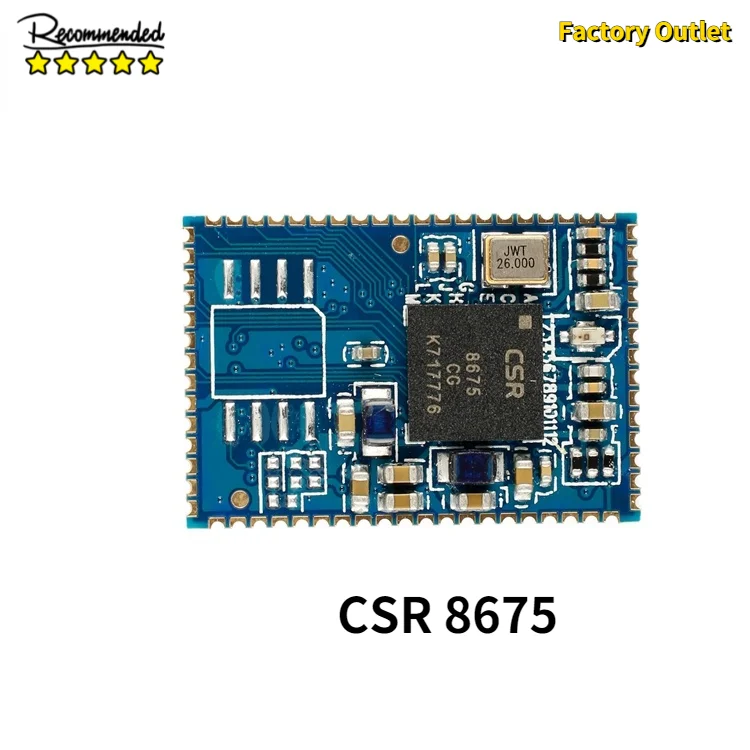

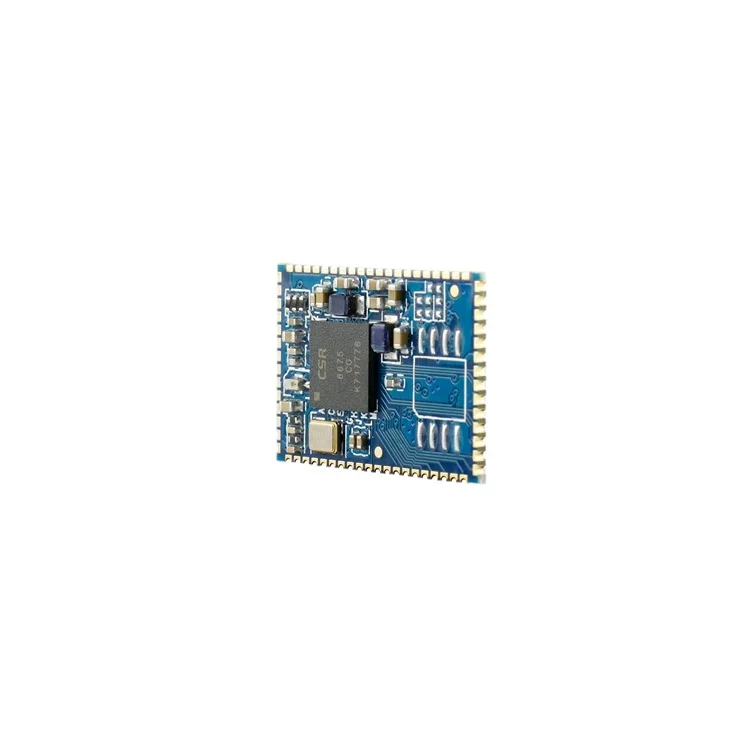

F-3109 модуль Bluetooth является интеллектуальным беспроводным устройством передачи аудио данных двойного режима, независимо разработанным компанией. Это недорогое и высокоэффективное стерео беспроводное решение для передачи.Модуль использует чип CSR8675/8670 для обеспечения высокого качества звука и совместимости с модулем. Общая производительность более оптимизирована. F-3109 модуль Bluetooth поддерживает режим без драйвера. Клиентам нужно только подключить модуль thae к продукту приложения, чтобы быстро реализовать беспроводную передачу музыки и насладиться забавой беспроводной музыки.二. Зона применения
Этот модуль в основном используется для короткой дистанционной передачи музыки, может быть легко подключен к bluetooth-устройствам цифровых продуктов, таких как ноутбуки, мобильные телефоны, КПК и т. Д. Для реализации беспроводной передачи музыки.
※High класса Колонка с беспроводным каналом «блютус»
※Bluetooth стерео гарнитура
※ И системой «Хендс-фри» для
Wireless Беспроводная передача аудио Bluetooth
Application приложение передачи данных Bluetooth
Support Поддержка мобильных интернет-периферийных устройств三, основные характеристики
Профили Bluetooth
※Поддержка спецификации Bluetooth v4.0
※Поддержка приложений для смартфонов (приложений)
※Поддержка TWS
※Поддержка до 6 емкостных сенсорных входов
※Поддержка 802.11co-existence
Флуоресцентный
Улучшенное качество звука
※Стерео кодек с 2 каналами ADC и uo до 6 входов микрофона (включая генераторы смещения и цифровую поддержку микрофона)
※Шумоподавление ветра
※Многоточечная поддержка подключения HFP к 2 наушникам для голоса.
Флуоресцентный
Музыкальные улучшения
※Настраиваемый 5-полосным эквалайзером для воспроизведения музыки (Рок, Поп, Классика, джаз, Танцы и т. д.)
※SBC, MP3, AAC,APTX andAAC + Faststream декодер
※16 МГц Внутренняя флэш-память (64-битная жена, 45ns); Опционально Поддержка 64 Мб внешней вспышки SPI
※Поддержка распознавания голоса
※Поддержка многоязычных программируемых аудиопромов
※Бесконтактное сопряжение CSR и проксимитивное соединение CSR
※Многоточечная Поддержка соединения A2DP с 2 источниками A2DP для воспроизведения музыки

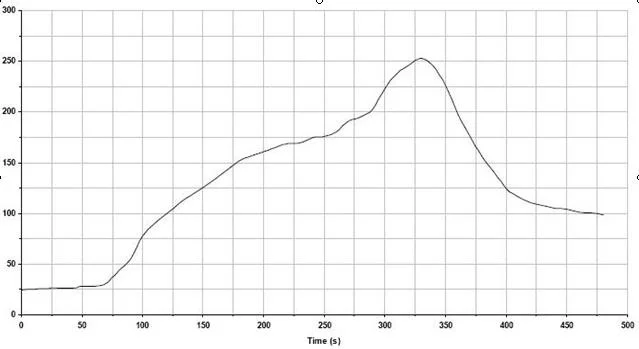

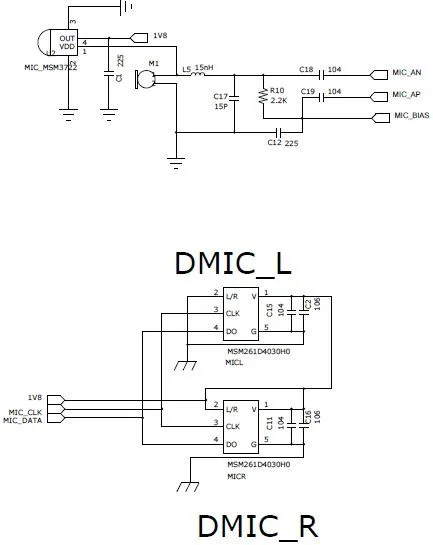

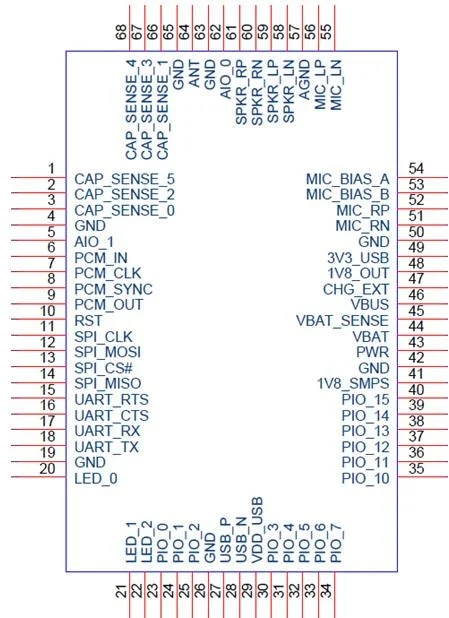

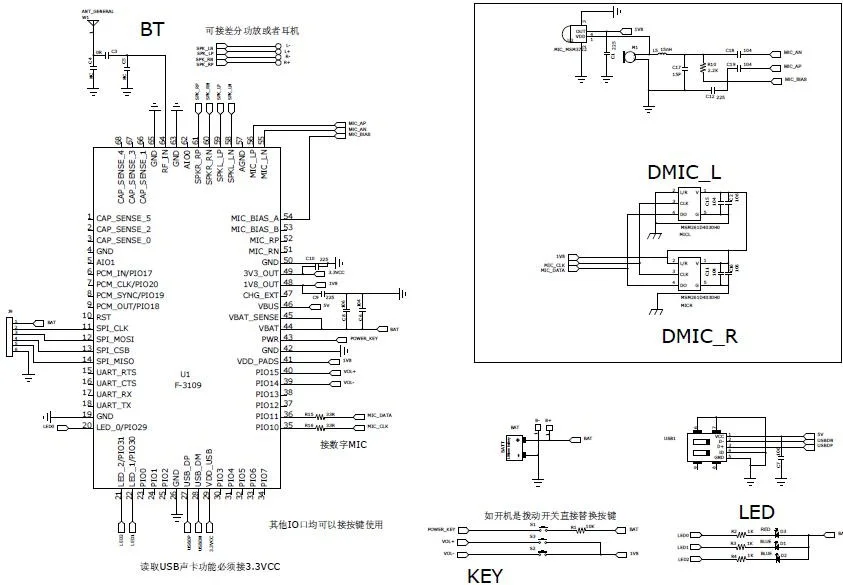

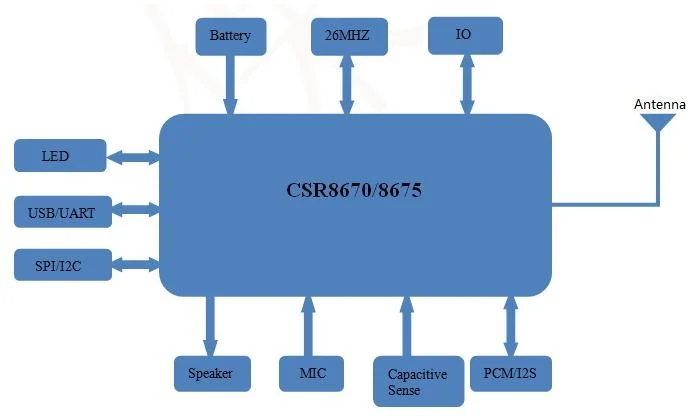

※Расширение времени разговора四. Блок-схемаДиаграмма определения штифта六. Электрическая схема1.2. Частично Чистая схема цепиРекомендуемая температура оплавления
Ключевые особенности профиля:
-Начальный пандус = 1-2,5℃/Secto175℃Равновесие
-Время равновесия = от 60 до 80 секунд
-Рампа до максимальной температуры (250℃) = 3℃/Сек Макс
-Время выше температуры liquidus (217℃): 45 - 90 секунд
-Абсолютная максимальная температура оплавления устройства: 250℃
-
Audio performanceAAC, MP3, SBC,AAC+ Faststream , APTX
-
Audio signal to noise ratio≥75dB
-
BluetoothBluetooth V4.2
-
Dissipation Power≤30mA
-
Distortion≤0.1%
-
External InterfacePIO, SPI,AIO,UART,USB,PCM,I2S,SPDIF,SPK(L/R)
-
Frequency Range2.402GHz-2.480GHz
-
ModelF-3109 V1.0
-

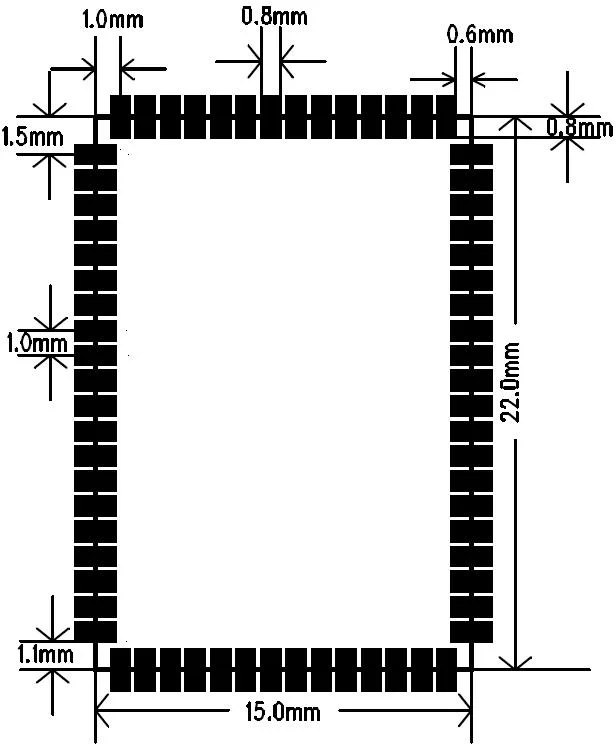

Module size22*15*3MM
-
Sensitivity-80dBm<0.1%BER
-
stand-by current<50uA
-
Support Bluetooth protocolHFPV1.6,HSPV1.2,A2DPV1.2,AVRCPV1.0,PBAP,SPP, OPP,GOEP,FTP,HID
-
support systemandroid,IOS, windows
-
temperature range-40 Celsius to 80 Celsius
-
Transmission powerSupport CLASS1/CLASS2/CLASS3 Maximum adjustable 8dBm
-
Voltage3.3-4.2V
-
Wireless transmission range:More than 10M
-
Working Current3.3
-
Вес логистики0.050
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
ПрименениеДинамики
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)2
-
Размер логистики - длина (см)14
-
Размер логистики - ширина (см)14
-
СостояниеНовый
-
ТипРегулятор напряжения
-
УпаковкаSMD
