Высокая скорость полета, внешний вид интерфейса RS485, проводной к Wi-Fi Ethernet, беспроводной последовательный серверный рельс DTU

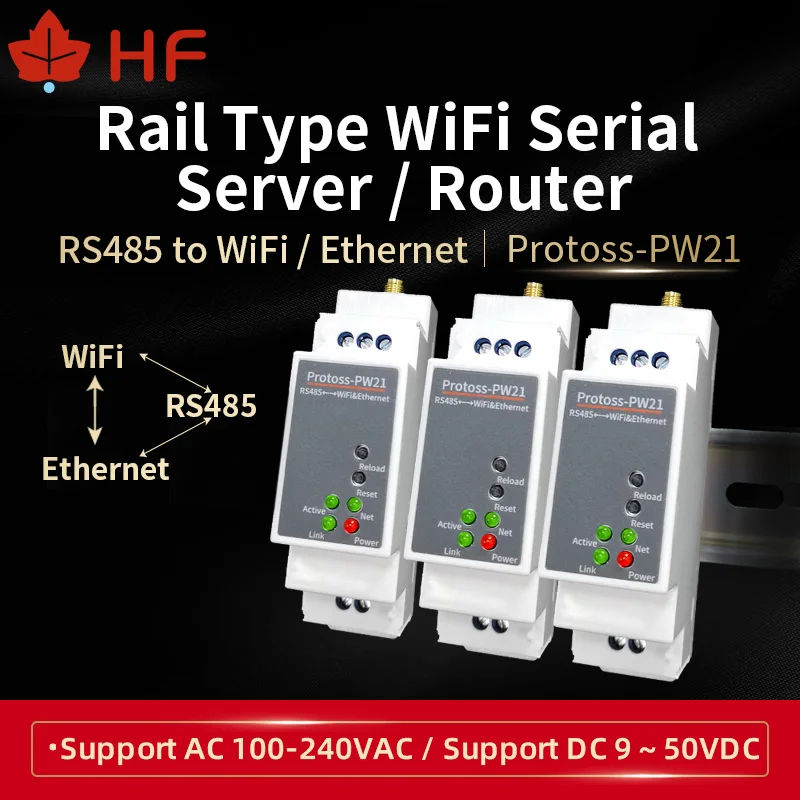

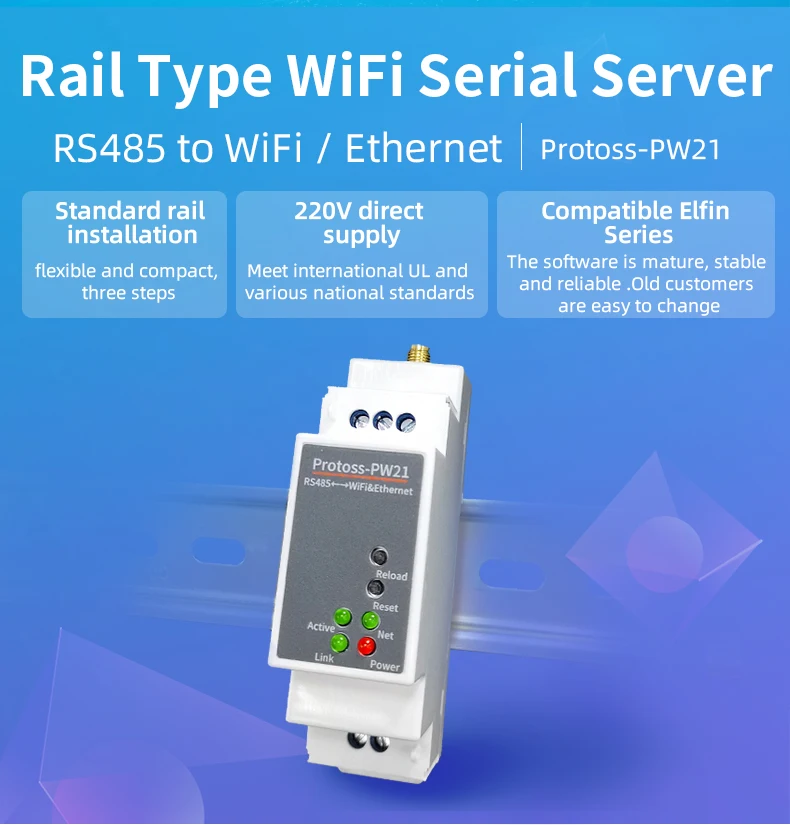

Высокая Летающая Protoss-PW21 RS485 Проводная к Wi-Fi Ethernet Беспроводная последовательная Серверная рейка DTU

Общее описание

Protoss-PW21 обеспечивает интерфейс RS485 для подключения Ethernet/Wi-Fi для веб-подключения любого устройства. Protoss-PW21 интегрировать TCP/IP контроллер, память, 10/100 м Ethernet трансивер, высокоскоростной последовательный порт и интегрирует полностью Разработанный TCP/IP сетевой стек и ОС eCos. Protoss-PW21also включает встроенный веб-сервер, используемый для удаленной настройки, мониторинга или устранения неполадок подключенного устройства.

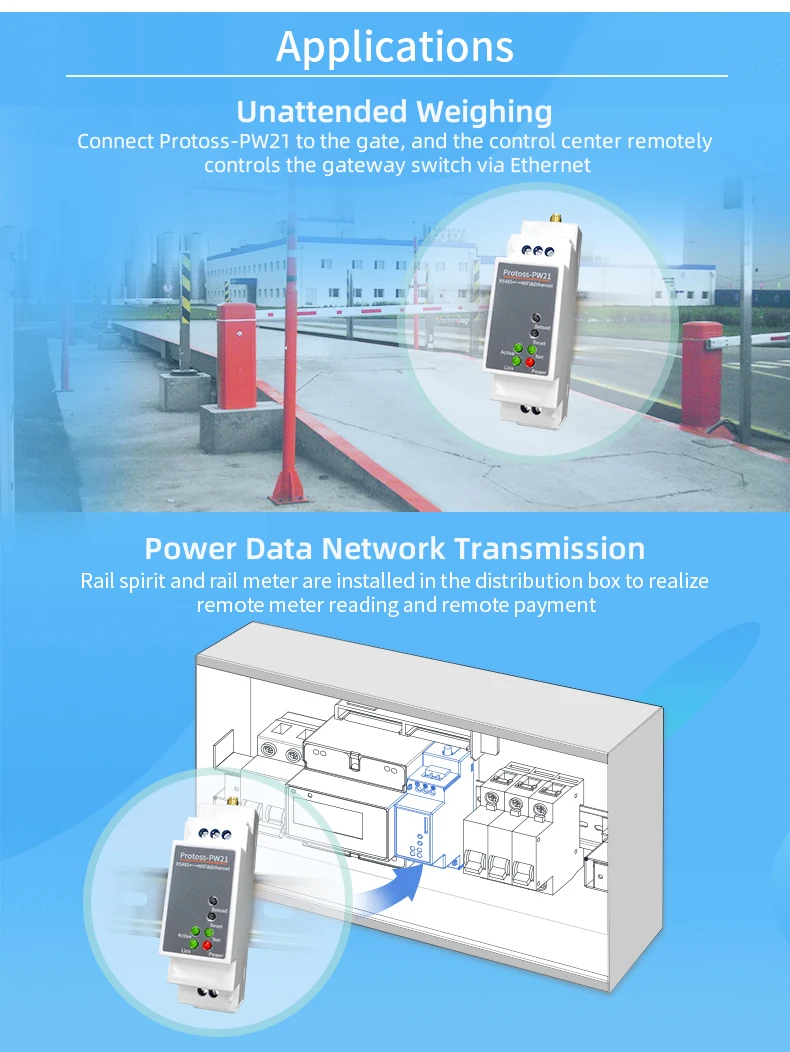

Protoss-PW21 с использованием высокоинтегрированной аппаратной и программной платформы. Он был оптимизирован для всех видов применения в промышленном управлении, умной сети, персональных медицинских приложений и дистанционного управления, которые имеют более низкую скорость передачи данных, а также передачи или получения данных на редкой основе.

Обзор характеристик

MCU с 4 Мб флэш-памяти и 8 Мб SRAM. Запуск на eCos

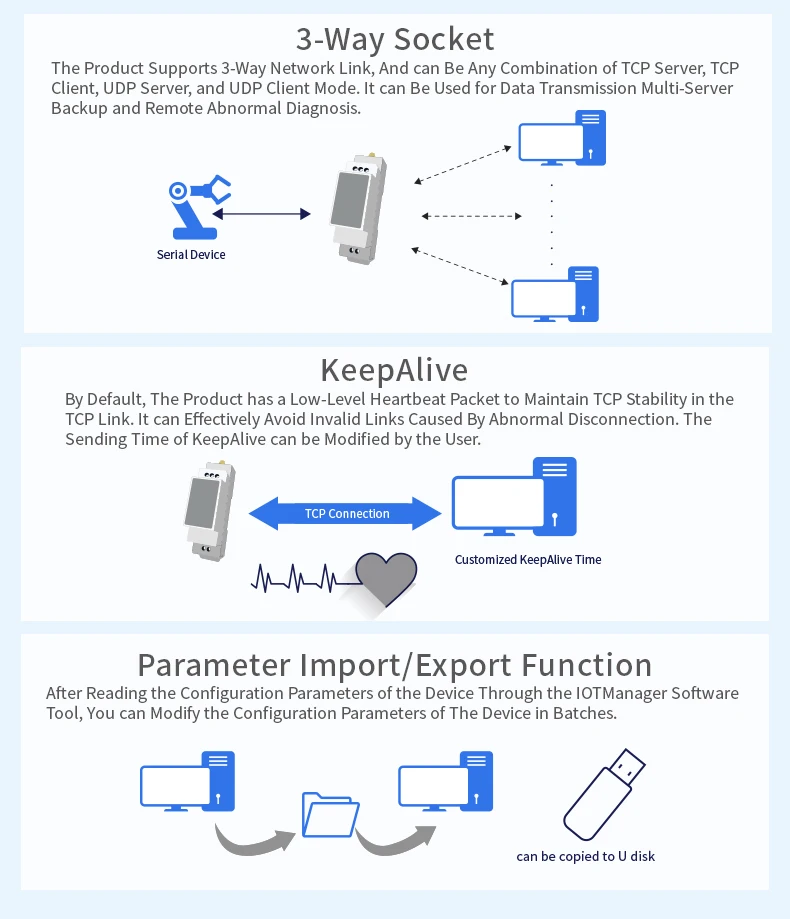

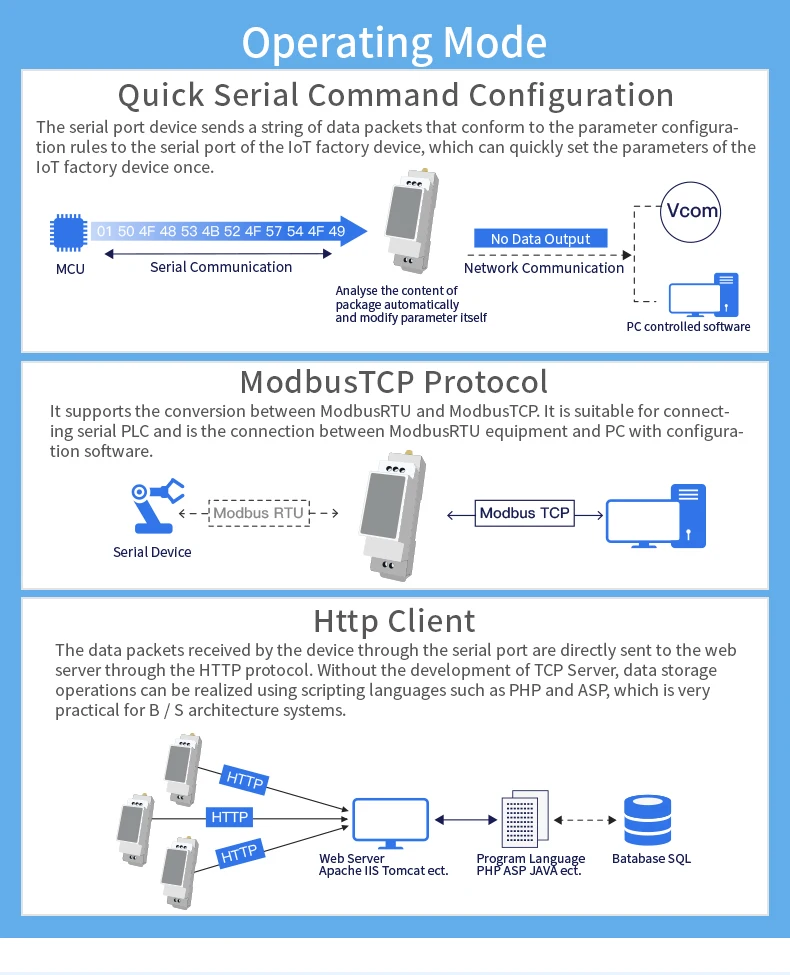

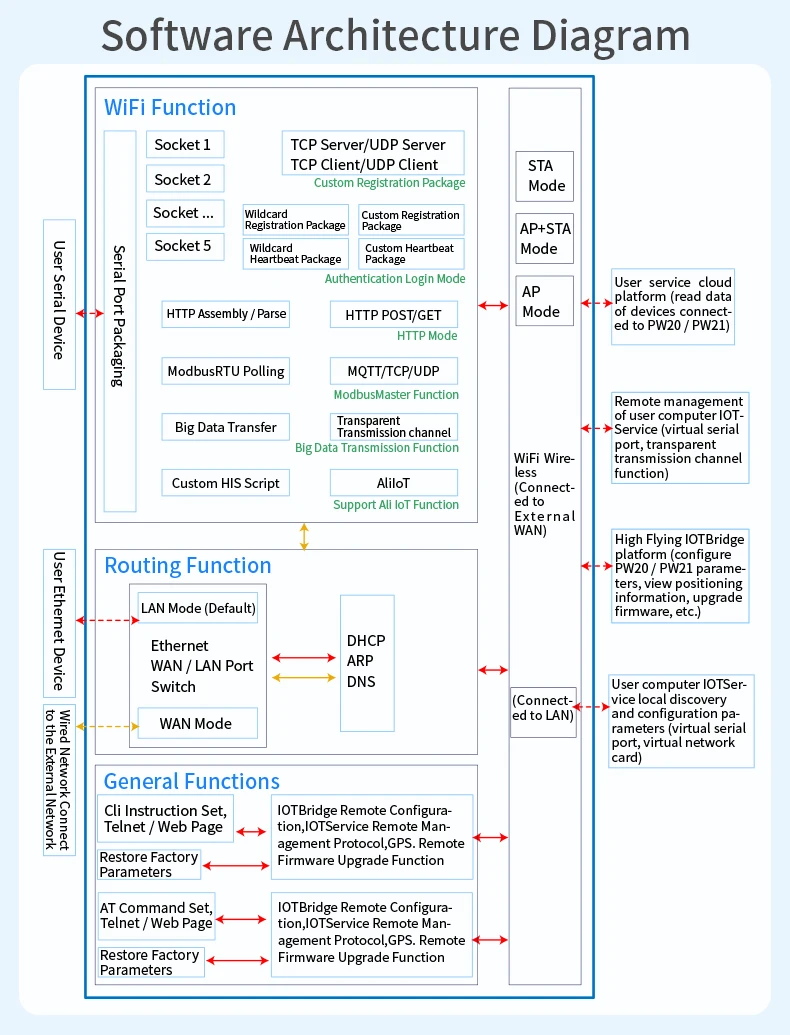

Поддержка протокола TCP/UDP/MQTT/HTTP/WebSocket

Поддержка Modbus TCP к RTU, функция Modbus Master

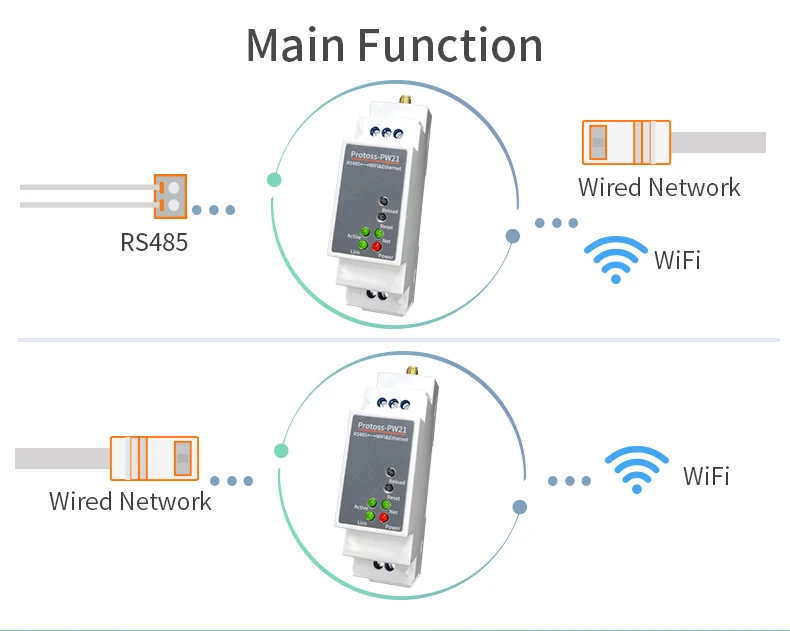

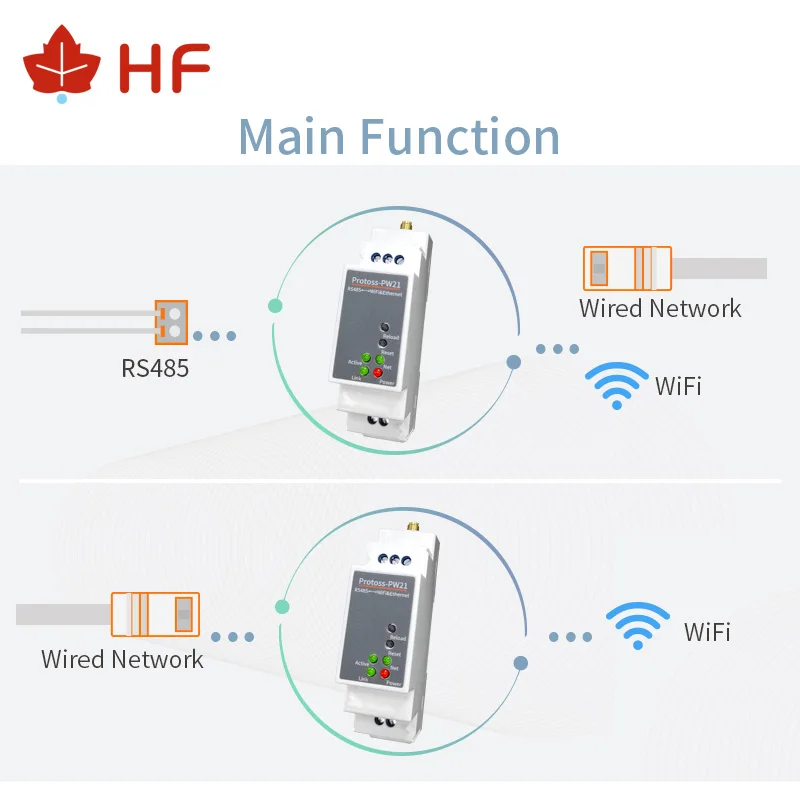

Поддержка RS485 для преобразования Ethernet/Wi-Fi, последовательная скорость до 230400 bps

Поддержка режима STA/AP + STA

Поддержка маршрутизатора или мостового сетевого режима работы.

Поддержка 10/100M Ethernet автоматического согласования

Поддержка простой конфигурации через веб-интерфейс или инструмент IOTService для ПК

Поддержка протокола безопасности, такого как TLS/AES/DES3

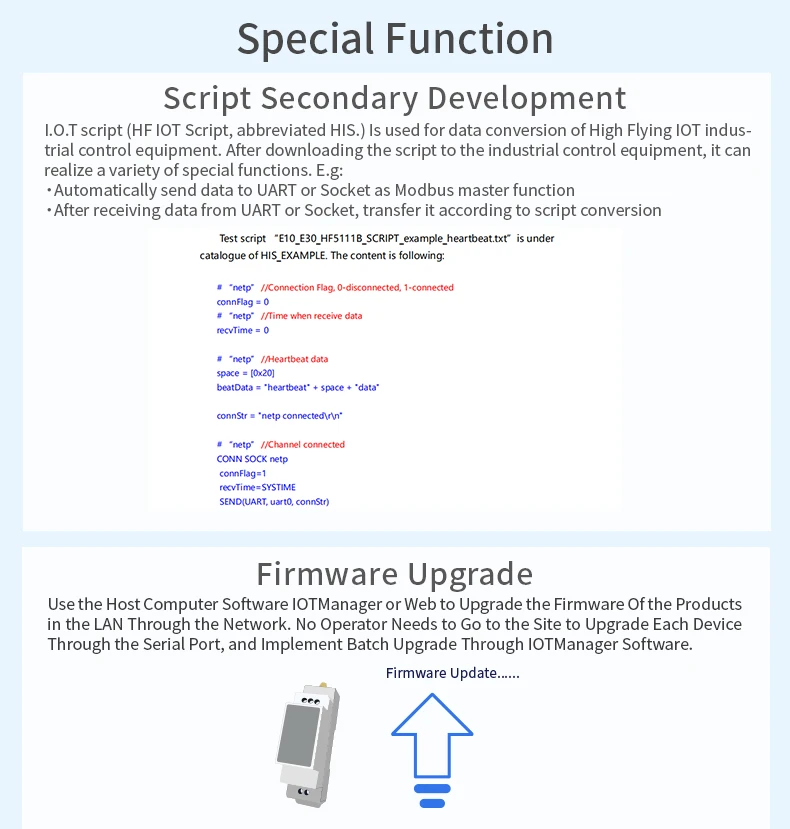

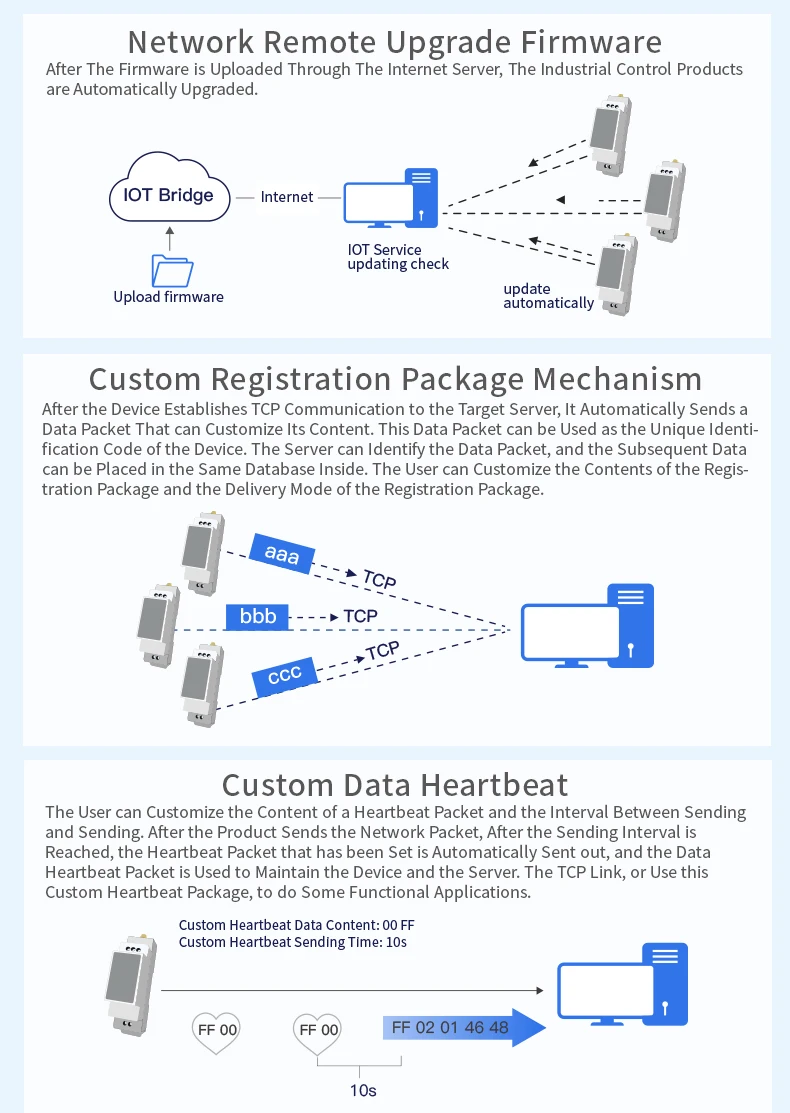

Поддержка веб-обновления OTA Wirelss

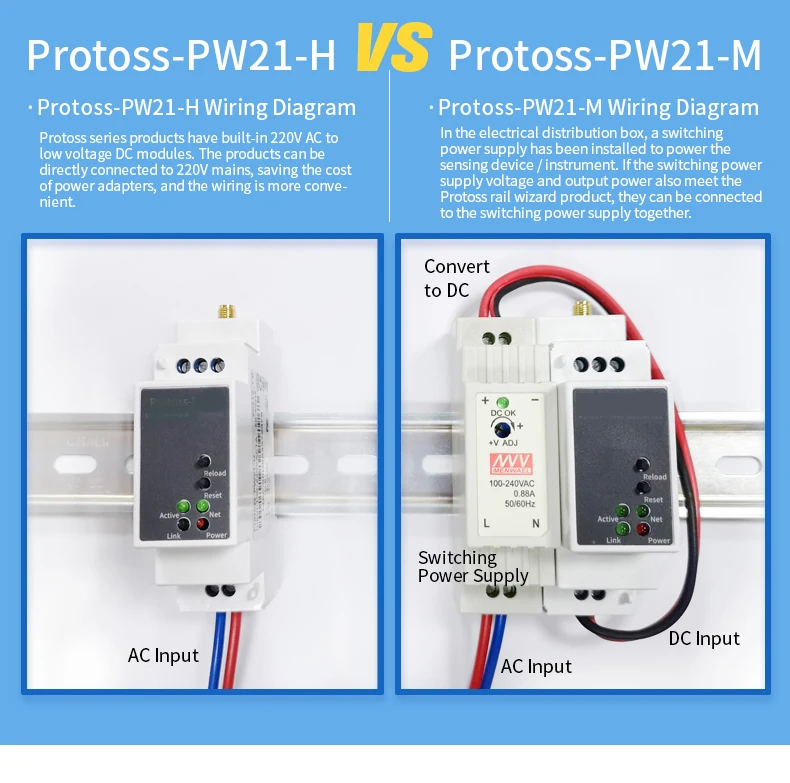

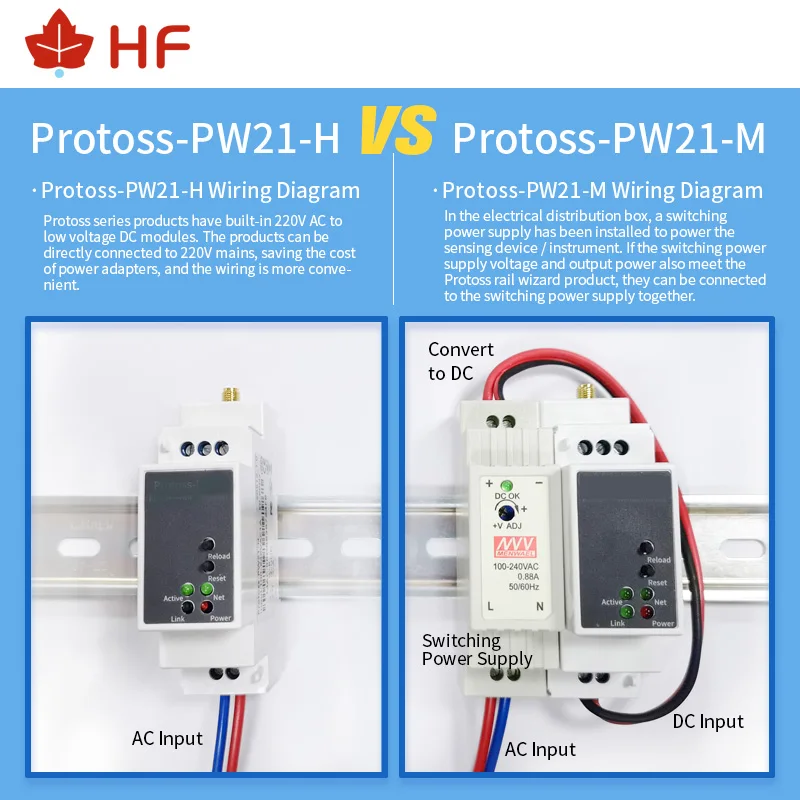

Несколько типов различных входов питания

Protoss-PW11-H:100 ~ 240 В переменного тока @ 50 ~ 60 Гц

Protoss-PW11-M:9 ~ 48VDC @ 1A

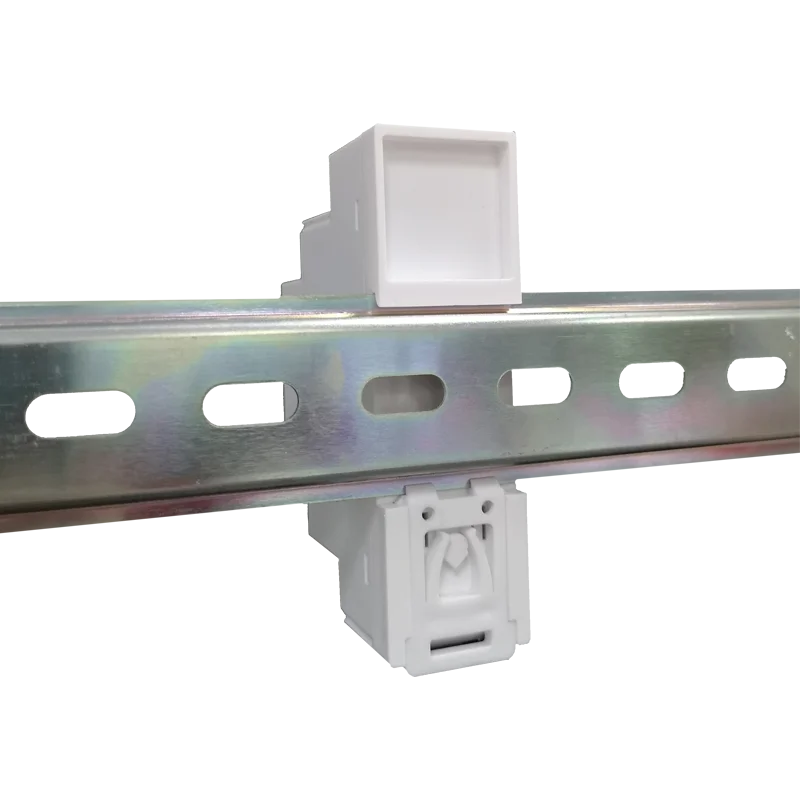

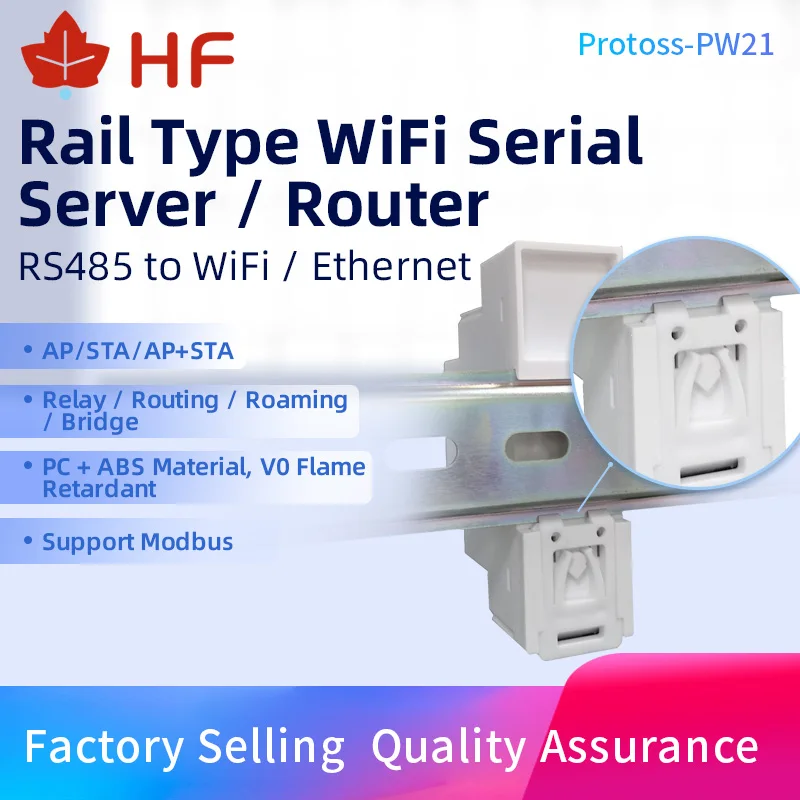

Размер: 102,03x64,95x27,50 мм (Д x Ш x В) ,C45 рельсовая установка

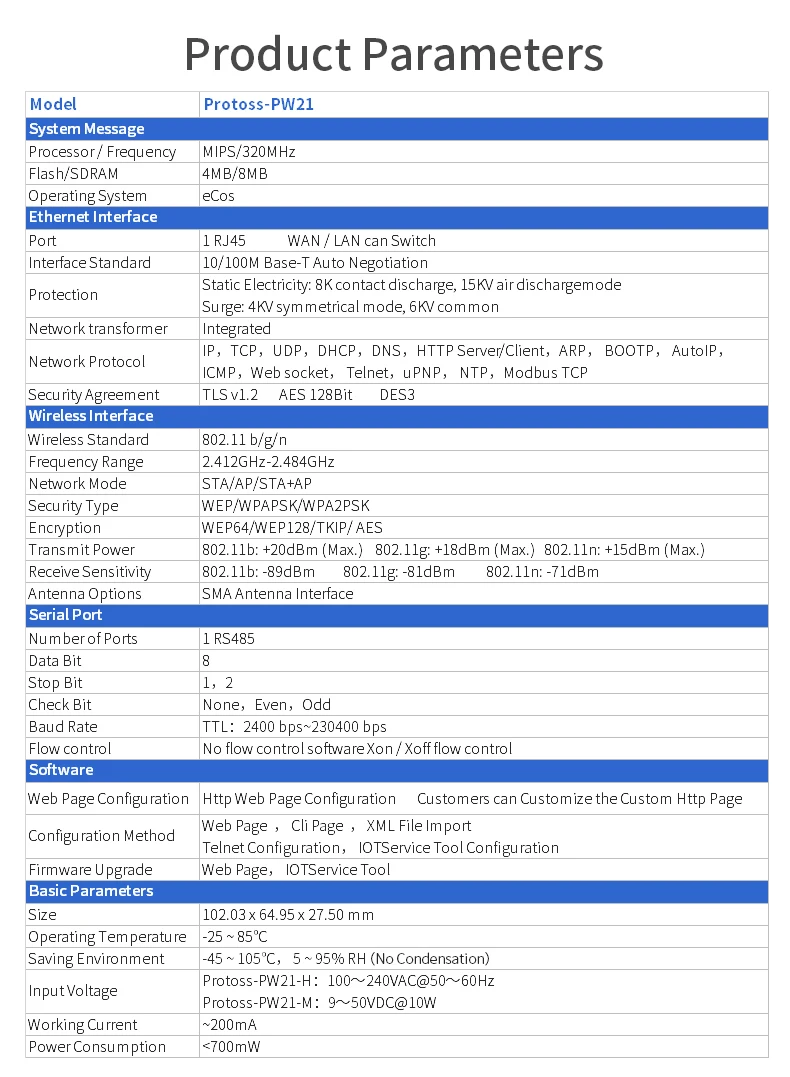

Protoss-PW21 Технические характеристики

Рабочая температура.

-40 ~ 85 °C

Стандарт Wi-Fi

802,11 b/g/n

Процессор

160 МГц

Основная частота

448 КБ

Вспышка

4 Мб

SDRAM

8 Мб

Операционная система

ECos

Сетевой протокол

TCP/UDP/MQTT/WebSocket/HTTP/Modbus TCP

Протокол безопасности

TLS v1.2 AES 128Bit DES3

Сетевой режим

STA/AP/STA + AP

Мощность передачи

802.11b: + 18dBm (макс.) 802,11 г: + 16 дБм (макс.) 802.11n: + 15dBm (макс.)

Чувствительность приема

802.11b: -89dBm 802,11g: -81dBm 802.11n: -71dBm

Wi-Fi безопасность

WEP64/WEP128/TKIP/ AES

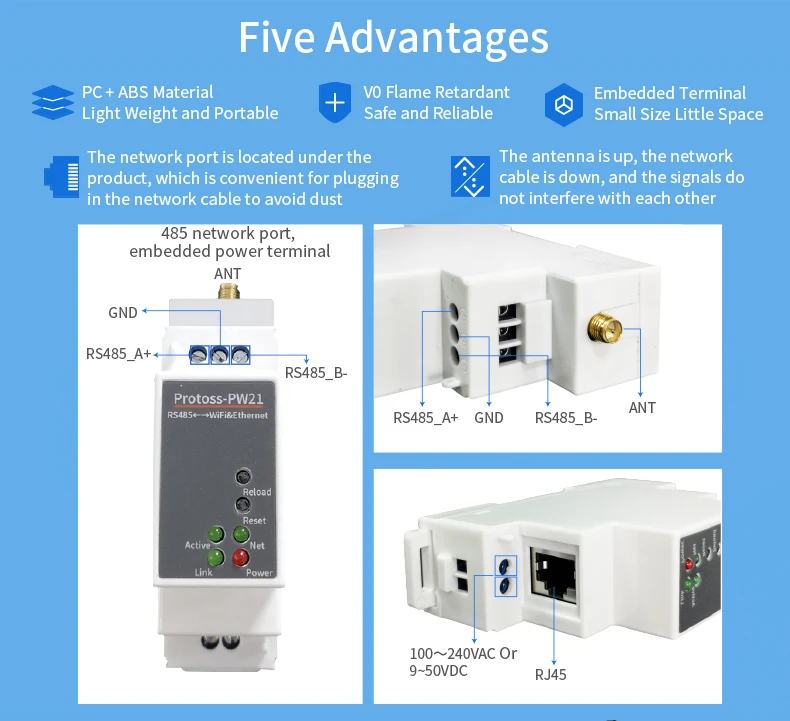

Номер порта

1 RS485

Бит данных

7,8

Стоп-бит

1,2

Контрольный бит

Нет, даже, нечетный

Скорость передачи данных

TTL:600bps ~ 230400 bps

Управление потоком

Программное обеспечение для управления потоком Xon/ Xoff

Конфигурация

Веб CLI XML импорт Telnet IOTService ПК программное обеспечение

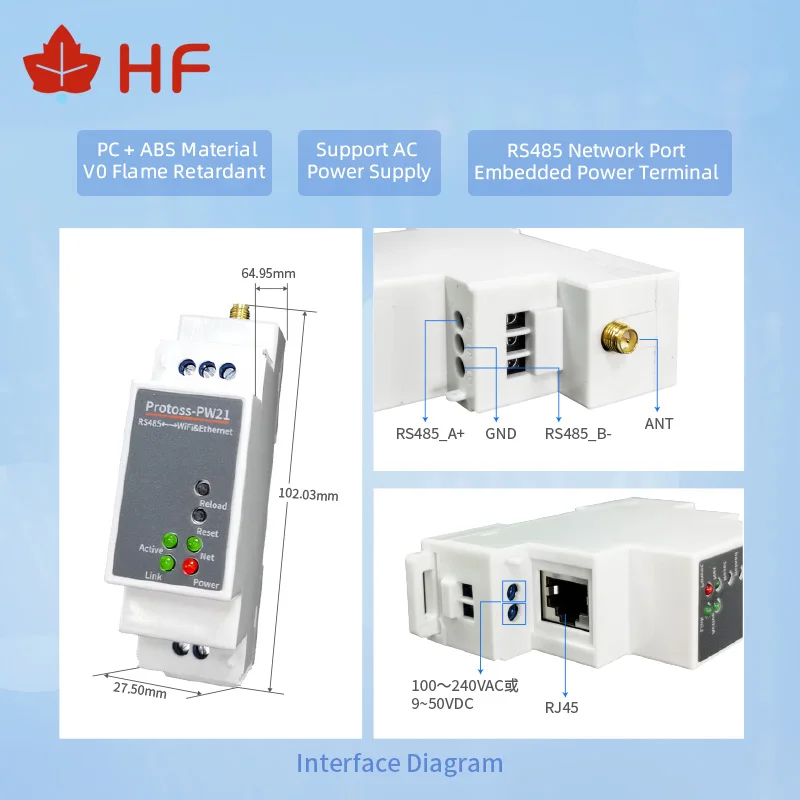

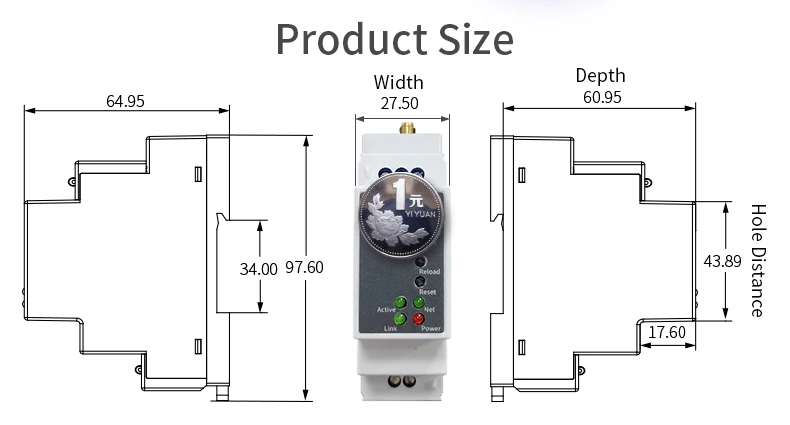

Размеры

102,03x64,95x27,50 мм

Температура хранения.

-45 ~ 105 °C, 5 ~ 95% относительной влажности

Входное напряжение

Protoss-PW21-H: 100 ~ 240VAC @ 50 ~ 60Hz Protoss-PW21-M: 9 ~ 48VDC @ 1A

Рабочий ток

~ 200 мА

Мощность

<700 мВт
