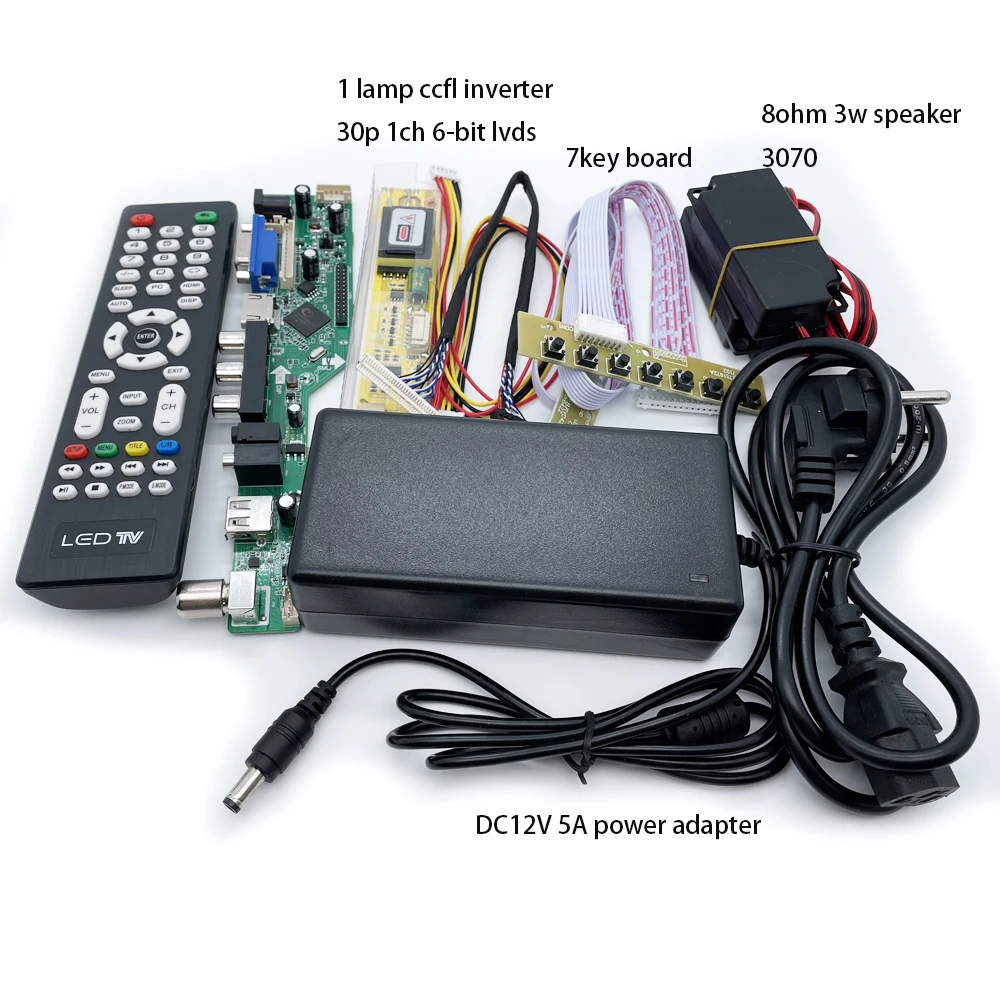

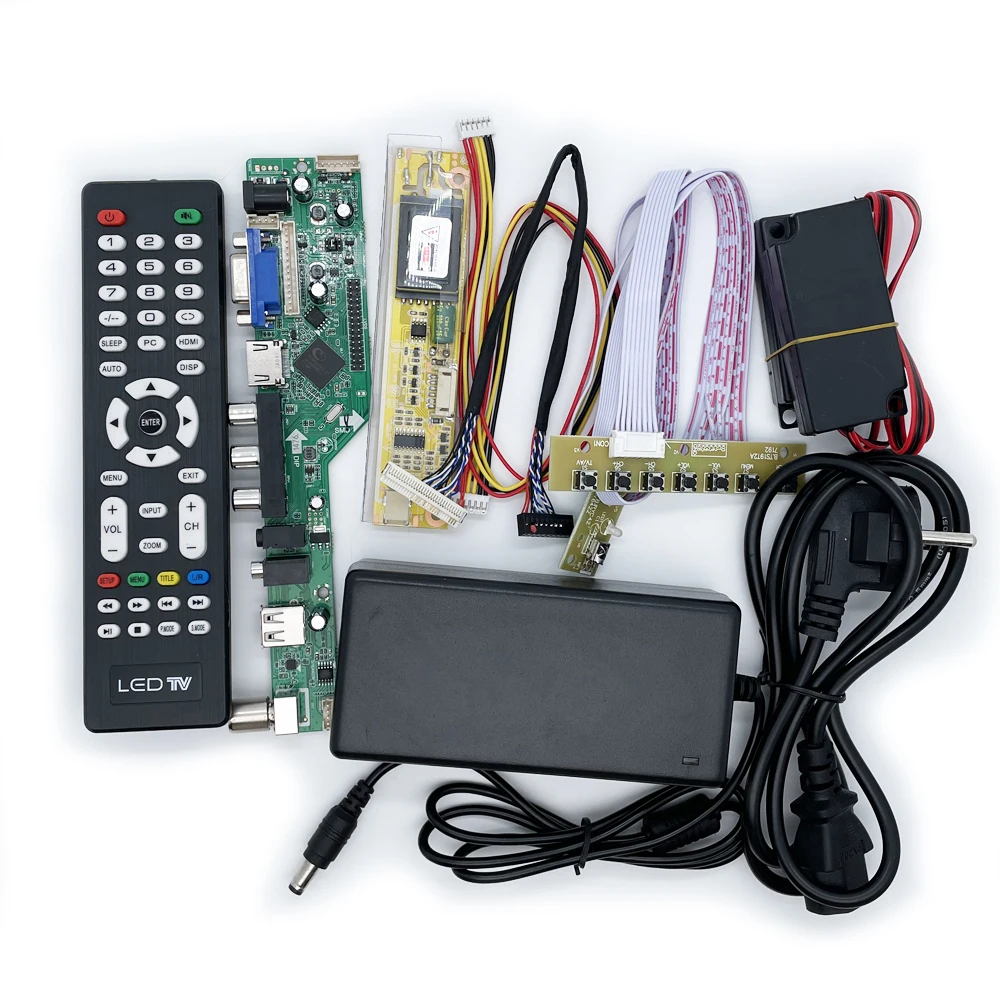

Этот комплект поддерживает панель в следующих условиях:
Тип интерфейса: 30 контактов LVDS (1 канал, 6 бит), разъем
Светильник источник: с холодным катодом (CCFL) [1 шт.] , 10 тыс. часов, W/O драйвер
Например:
LTN154AT01-A01 CLAA154WB03A N154I3-L03 N154I3-L01 N154I3-L02 N154I3-L04
B154EW04 V.B LTN154X3-L01 LTN154X3-L01-H LP154WX4-TLA1 LP154WX4-TLA3
LP154WX4-TLAB LP154WX4-TLB4 LP154WX4-TLE1 LP154WX4-TLA2 LP154WX4-TLB2
LP154WX4-TLC1 LP154WX4-TLC8... и т. Д.
Загрузка прошивки:
Https://drive.google.com/file/d/1Dr46NBxl4sRfxnhPFBUJy7LJi8quBEsF
Метод обновления программы:
1. Подготовьте флэш-накопитель USB и загрузите программу, которую мы предоставляем
Выберите необходимую прошивку из файла(Выберите прошивку в соответствии с разрешением экрана) иКопия Z53BK1.binК флеш-накопителю USB.
2. Установите напряжения на плате (это в соответствии с указанными размерами экран Входное напряжение: 3,3 v/5v/12v)

3. ВилкаU диска к доске, а также подключить 7 доска для ключей, затем подключите адаптер питания, адаптер питанияВкл. Затем вы увидите, что светильник на клавишной плате будет мигать. ЭтоОзначает, что плата устанавливает программу. (в данный момент, не позволяйте питатьсяСкидка!)
4.Через несколько минут светодиод перестанет мигать, значит, закончен. ЗатемВыключите питание, вытащите USB, затем подключите кабель lvds и инвертор. МощностьВкл. На экране «нет сигнала», готово.
Примечание:
Напряжение должно быть установлена правильно (3,3 v/5В/12В);
Требования к мощности 12V4A;
Не выключайте питание при установке программы;
Линия экрана не изменяет и не вытесняет;
ВыберитеКабель lvds и инвертор должны соответствовать спецификациям вашей панели. Если вы не можетеВыберите, пожалуйста, предложите нам номер панели, мы поможем вам.
Конфигурация и общие меры предосторожности
1. Защитите панель от статического электричества, чтобы избежать повреждения IC.
2. Держите доску подальше от Проводника, когда она работает.
3. Не нажимайте, не искажите или не разбирайте доску.
4. Очистите доску мягкой сухой тканью, когда она грязная.
5. Не включайте источник питания, прежде чем панель будет правильно подключена.
6. Яркость панели сильно зависит от температуры, вы должны измерить ее после включения 10 ~ 30 минут.
7. Держите поверхность доски чистой. Проверьте внешний вид платы, если есть какие-либо дефектные детали, такие как поврежденные,
Весомый Ник и т. Д.
