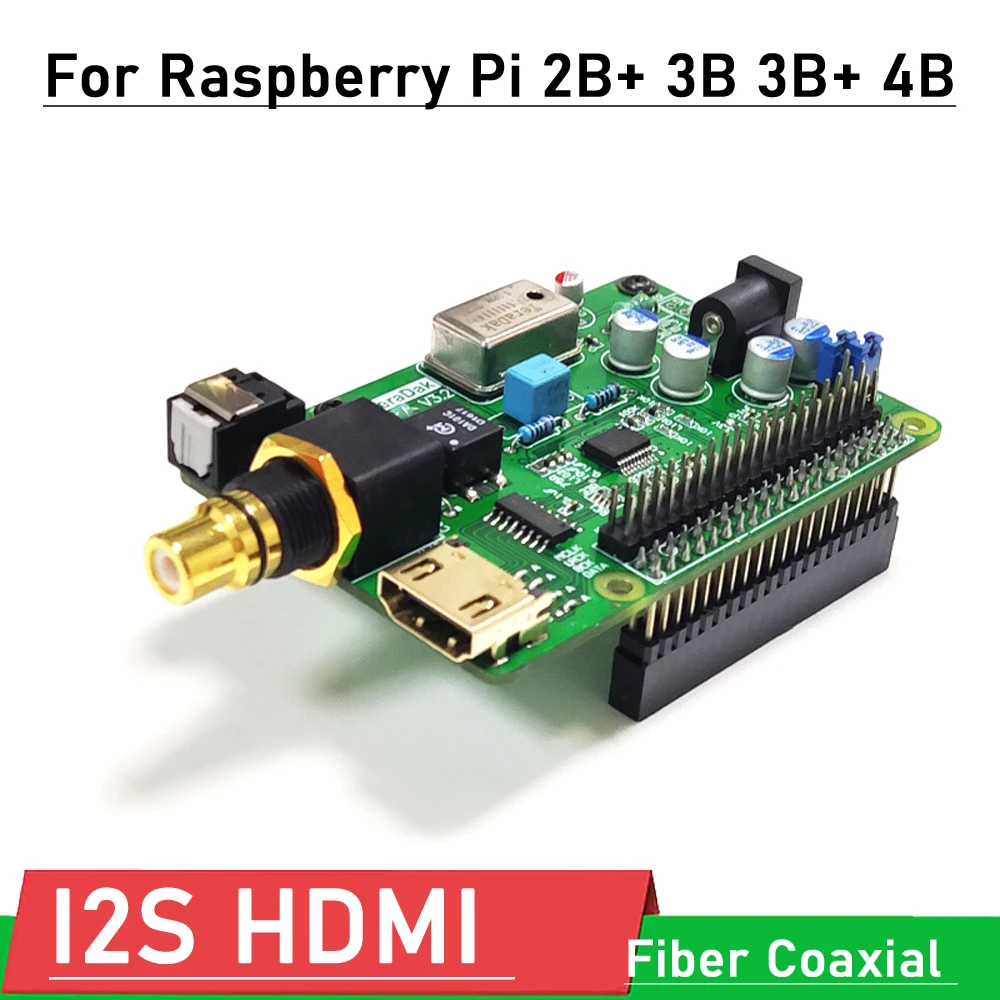

Коаксиальная оптическая HDMI HiFi DAC цифровая звуковая карта WM8804G I2S, декодирующая плата для Raspberry Pi 2B + 3B 3B + 4B DSD64 128 256 512

I2S коаксиальный Оптический HDMI HiFi DAC Цифровой Аудио Звуковая карта Плата расширения декодирование плата DSD512 для Raspberry Pi 2B + 3B 3B + 4B

Поддержка Pi2B +, Pi3B, Pi3B +, Pi4B

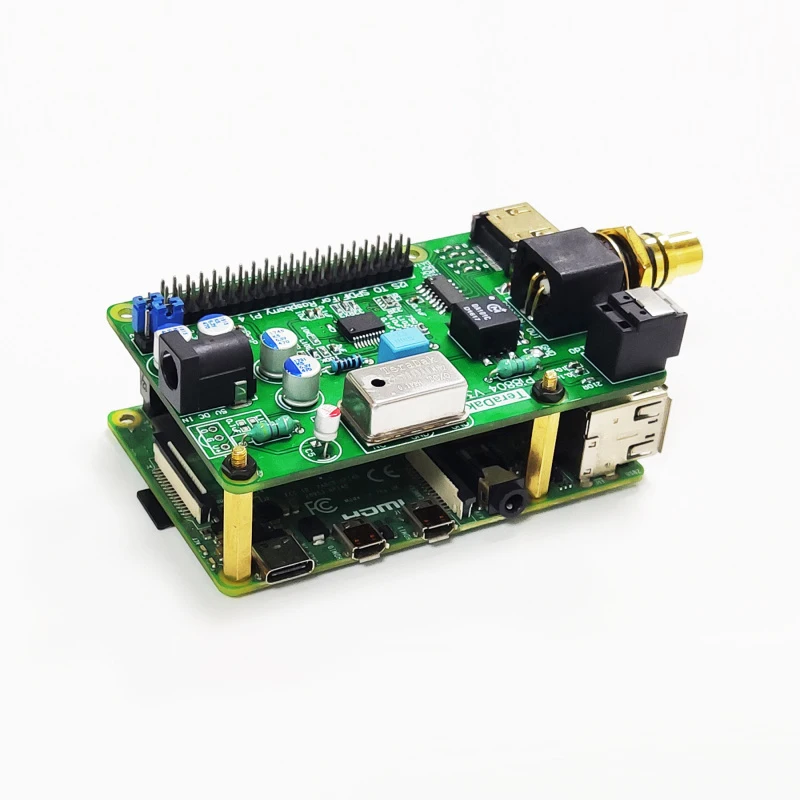

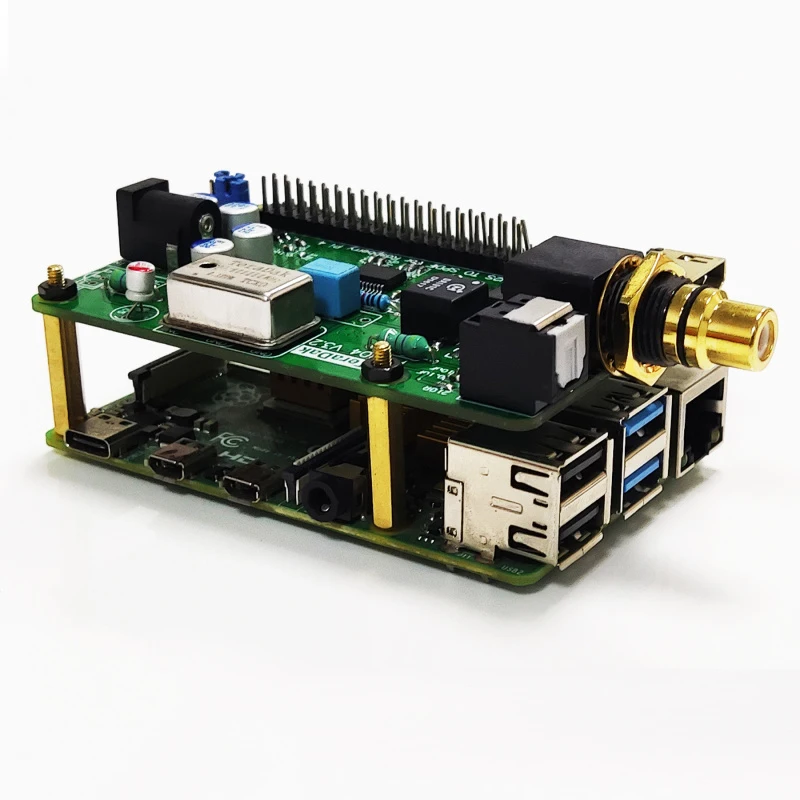

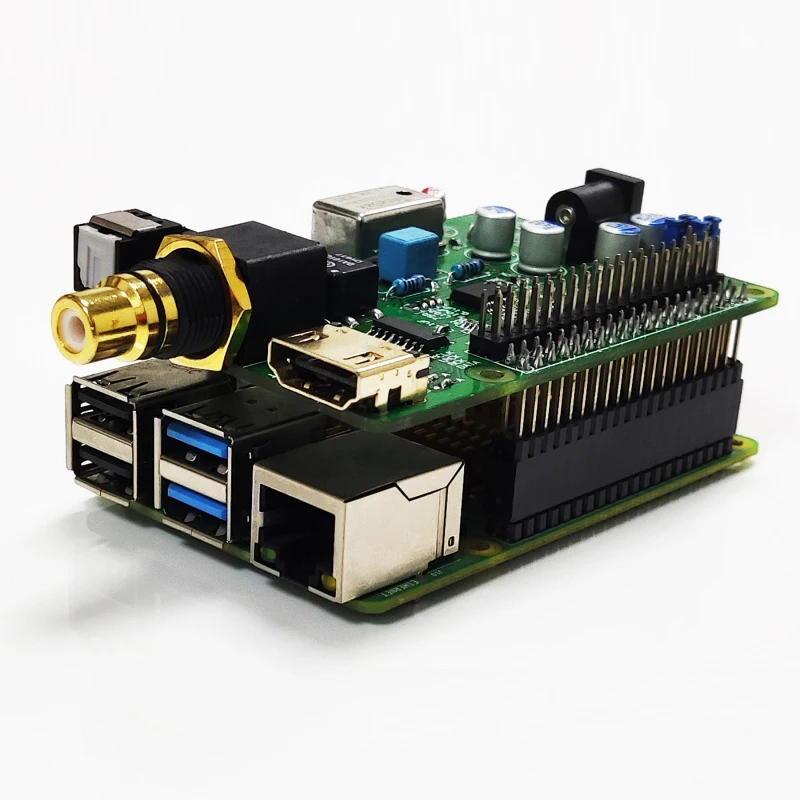

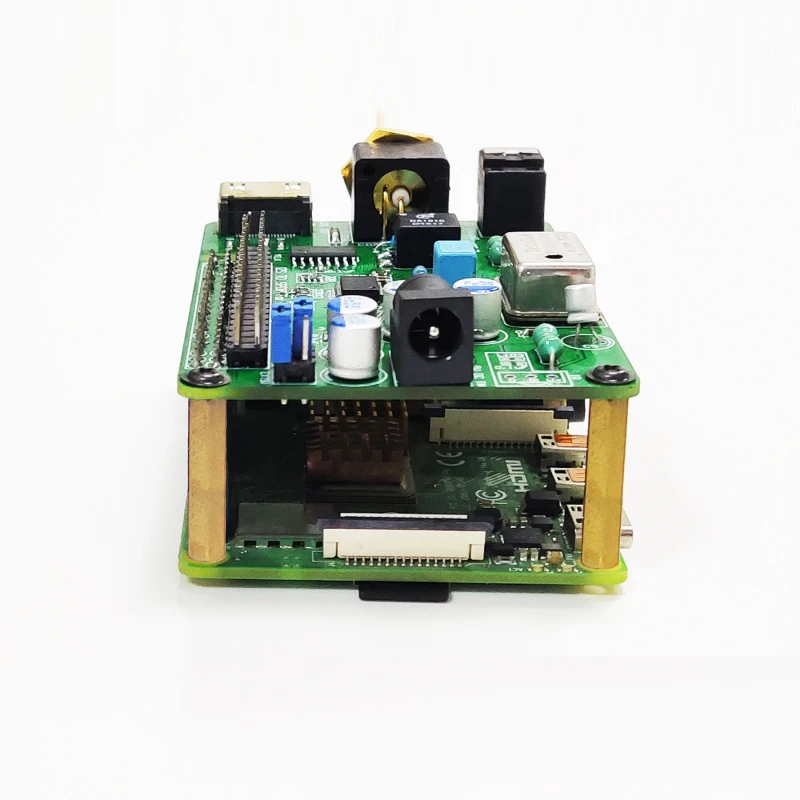

Это выделенная HIFI Плата расширения Digi + (PiFi Digi +), предназначенная для Raspberry Pi 4B/3B +/3B/2 типа B, B +/a +, использование высококлассного цифрового чипа Wolfson (WM8804G), использование интерфейса I2S, а не интерфейса USB; После использования этой расширительной платы, пользователи могут создавать собственный сетевой HIFI плеер с системой воспроизведения звука (например: Volumio, moode system и т. д.); Плата расширения обеспечивает два выходных интерфейса: оптическое волокно (S/PDIF) и коаксиальный (RCA) Удобный для внешнего усилителя мощности и другого оборудования. С его помощью вы можете избавиться от энергопотребления ПК, медленного запуска и выключения, большого шума и т. д.

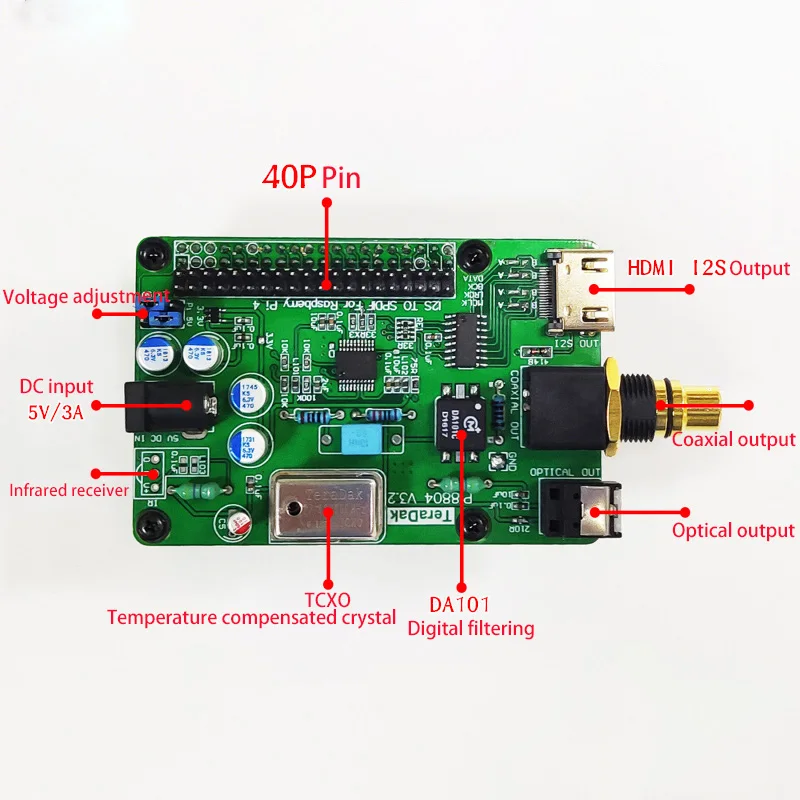

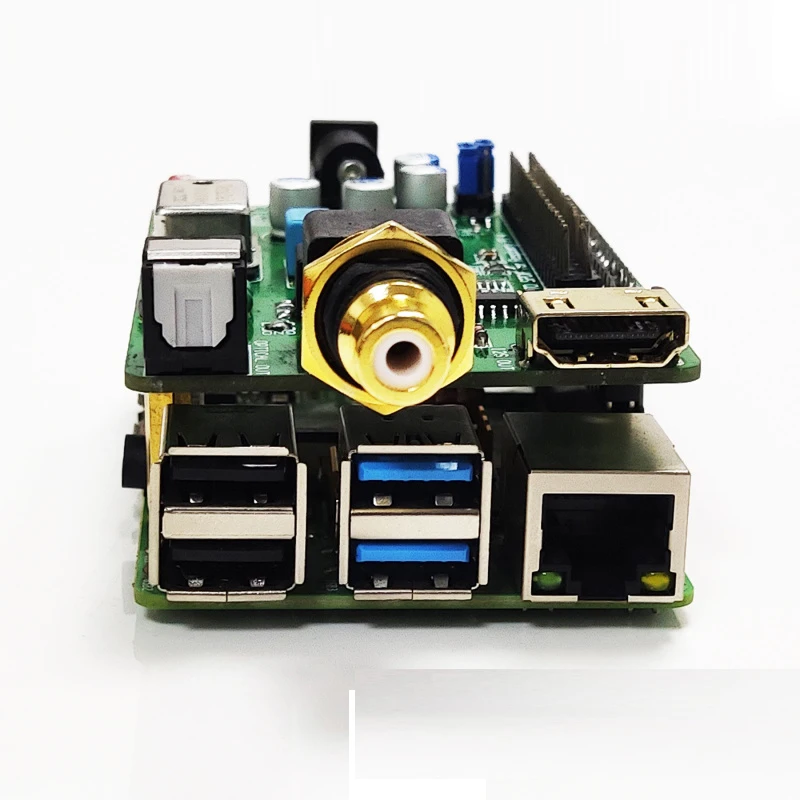

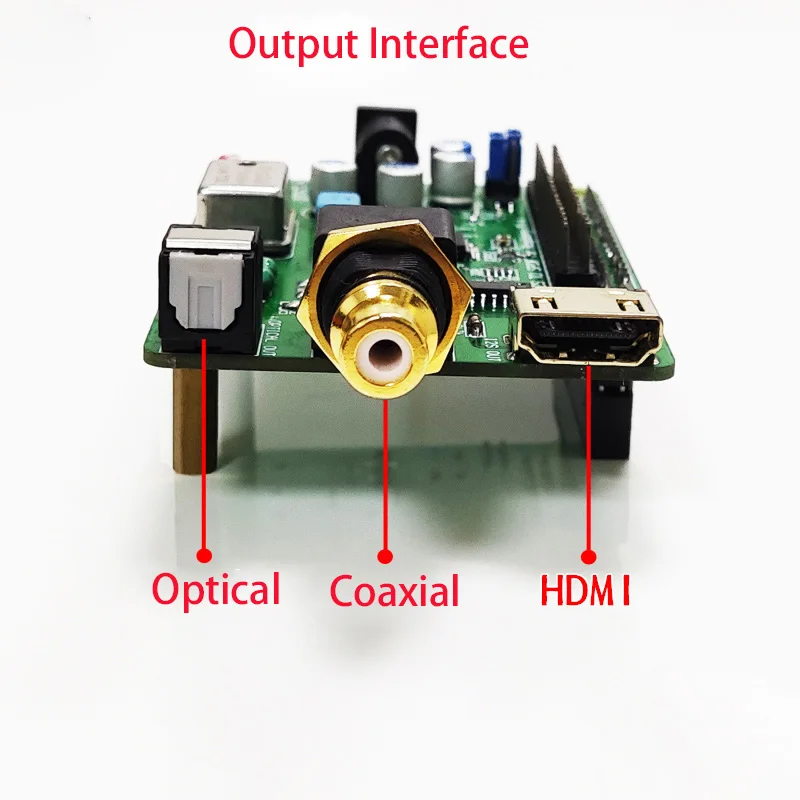

Поддержка вывода:

Коаксиальный выход сделанный из Тайваня чистой меди RCA seat

Волоконно-оптическая головка поддерживает выход 192 кГц

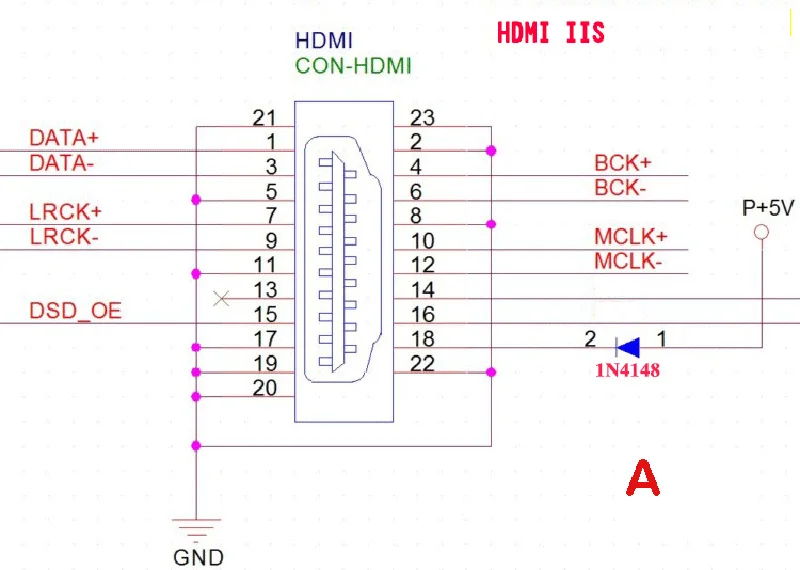

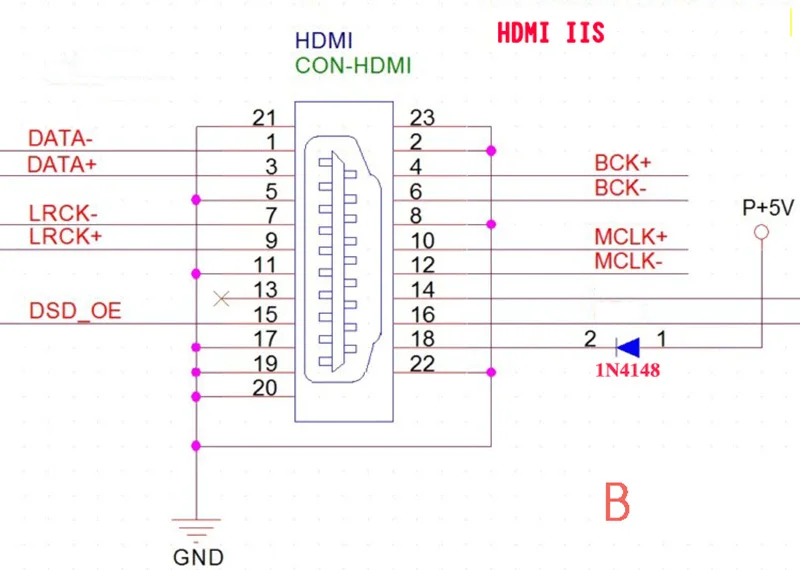

Выход HDMI I2S HDMI по умолчанию определяется как режим, см. Рис. Ниже.

Руководство по быстрой эксплуатации

1. После получения продукта, пожалуйста, не включайте и не Тестируйте его немедленно. Сначала Подключите все сигнальные провода, затем подключите шнур питания. (Цвет) увидите панель PWR (красный индикатор питания Raspberry Pi) (если это панель осциллятора с постоянной температурой, это займет около 20 секунд, чтобы разогреть светильник индикатора.), продолжайте ждать около 5 секунд действия (зеленый светильник индикатора канала) вспышки.) Это доказывает, что он загружается, подождите около 20-30 секунд, чтобы завершить загрузку.

2. Введите инструкции по эксплуатации системы:

Успешно включите питание, введите маршрутизатор «Управление терминалами», чтобы найти IP с именем «dhcpcd-*.*.*-armv71 " (* представляет версию прошивки сетевой карты, которая не может быть одинаковой для каждой версии Raspberry Pi.), С" 192,168. 2,225 "-это столбец, введите «192.168.2.225» в браузере, чтобы подтвердить вход в терминал управления операционной системой.

3. Индикатор Светильник Описание:

Действие-это индикатор канала, который обычно мигает только после того, как сеть успешно подключена. PWR-это индикатор питания Raspberry Pi. Нормальный индикатор Raspberry Pi всегда включен. В чем причина?), оранжевый негигабитный светильник LAN и зеленый non-100M светильник индикатора на порту сетевой карты на задней части передачи данных.

4. Выход воспроизведения DSD, описание DTS:

В настоящее время тестирование Volumio и Moode систем, DTS, DSD16, DSD32, DSD64, DSD128, DSD256, DSD512 выход может быть воспроизведен нормально в DSD прямой выход, но требуется поддержка декодера. Я использую AKM4495, AKM4497, AKM4499, ES9038 Q2M. Выход можно воспроизводить нормально, если нет звукового выхода, пожалуйста, проверьте декодер самостоятельно.

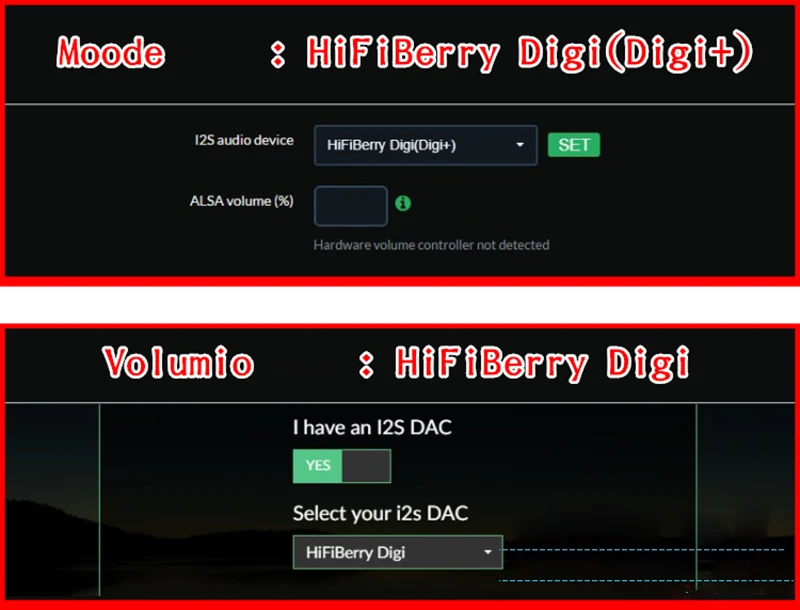

Проигрыватели Volumio и Moode поддерживают воспроизведение DSD.
