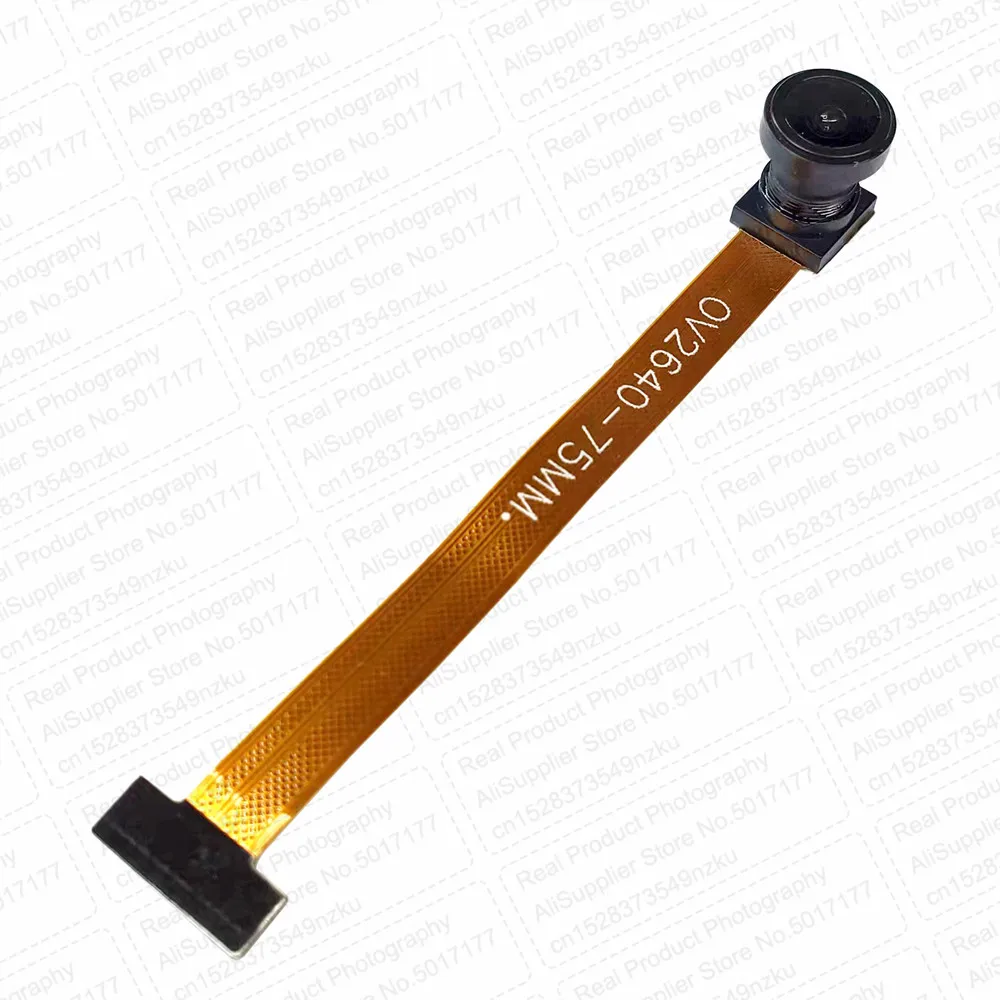

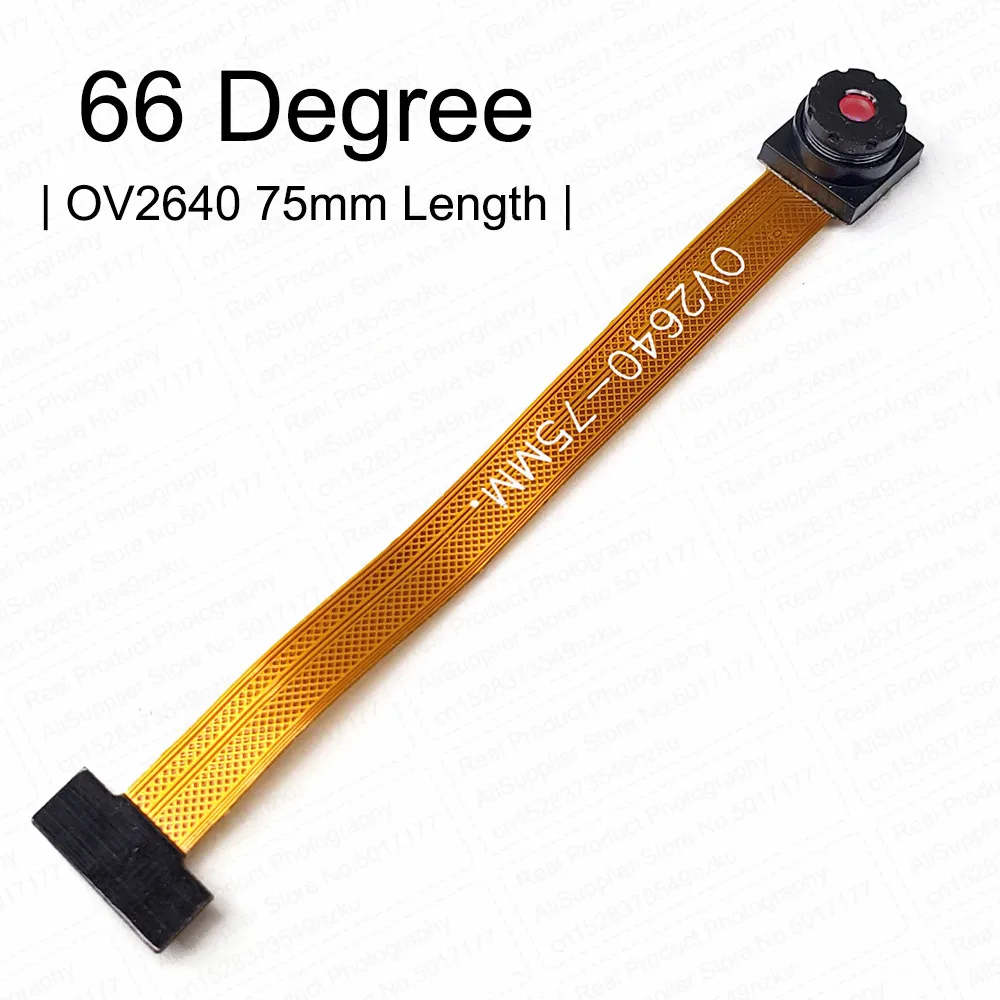

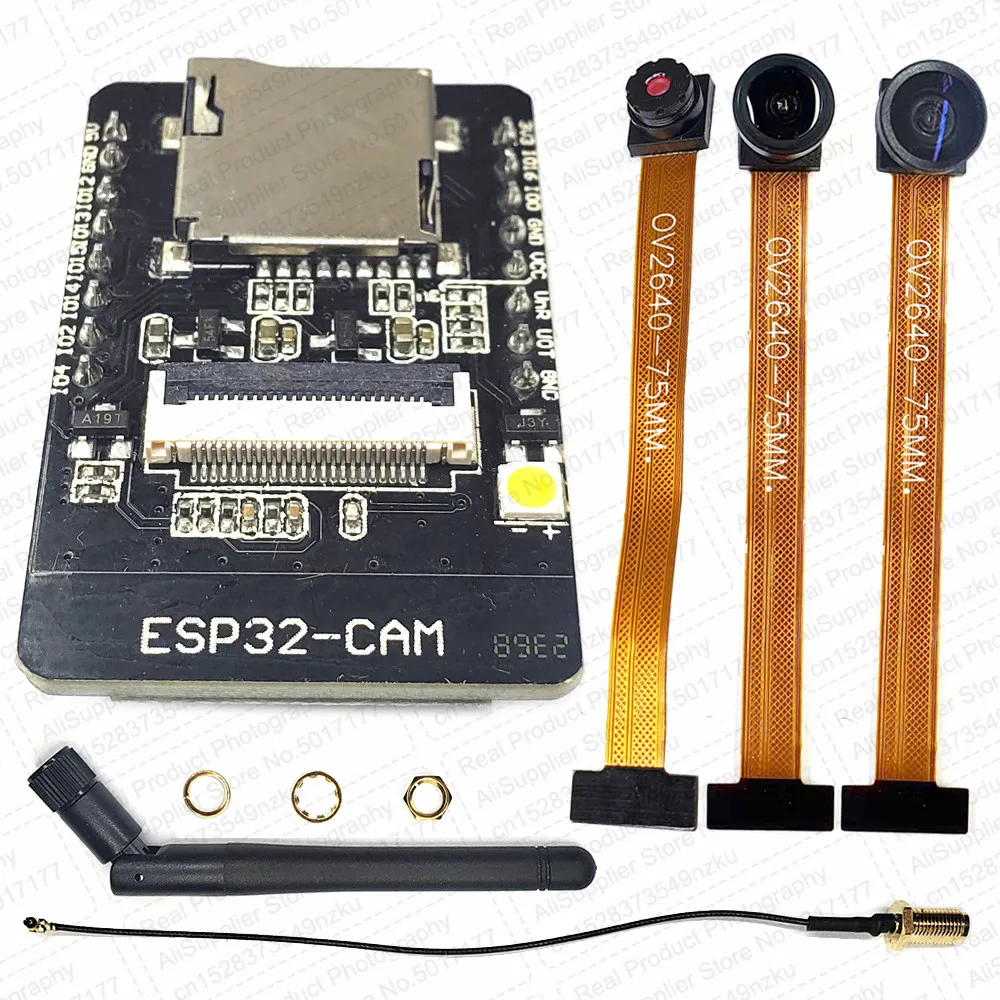

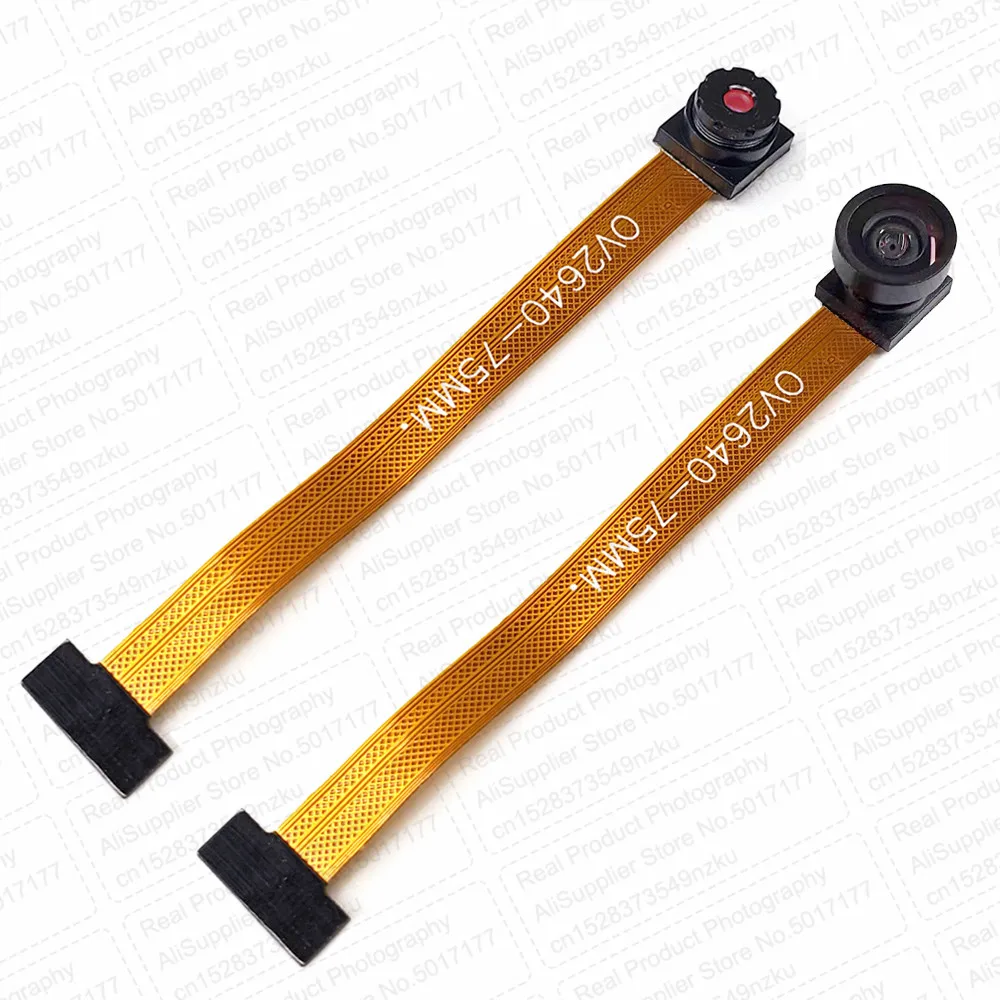

ESP32-CAM для Ai-Thinker OV2640 модуль камеры с 2,4G WIFI 3dbi комплект антенны 2MP 66 120 160 градусов 650nm 850nm ночного видения

Характеристика:

Ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SoC

Используя маломощные двухъядерный 32-бит Процессор, может использоваться в качестве приложения процессор

Основная частота до 240 МГц, вычислительная мощность до 600 DMIPS

Встроенный 520 КБ SRAM, внешний 8 Мб PSRAM

Поддержка UART/SPI/I2C/PWM/ADC/DAC и других интерфейсов

Поддержка камер OV2640 и OV7670, встроенная вспышка

Поддержка загрузки изображения WiFI

Поддержка tf-карты

Поддерживает несколько режимов сна.

Встроенные Lwip и FreeRTOS

Поддержка режима работы STA/AP/STA + AP

Поддержка Smart Config/AirKiss в один клик распределительная сеть

Поддержка последовательного локального обновления и удаленного обновления прошивки (FOTA)

Обзор:

ESP32-CAM имеет самый конкурентоспособный модуль камеры небольшого размера в отрасли. Модуль может работать как самый маленький системы, с размером только 27*40,5*4,5 мм, и глубоким ток в спящем режиме, по крайней мере, 6mA.

ESP-32CAM широко используется в различных случаях IoT, подходит для домашних смарт-устройств, промышленного беспроводного управления, беспроводного мониторинга, QR беспроводной идентификации, сигналов беспроводной системы позиционирования и других приложений IoT. Это идеальное решение для приложений IoT.

ESP-32CAM принимает DIP посылка, которая может быть использована непосредственно путем подключения к нижней пластине, реализуя быстрое производство продукции, предоставляя клиентам высоконадежный метод подключения, что удобно для различных устройств IoT.

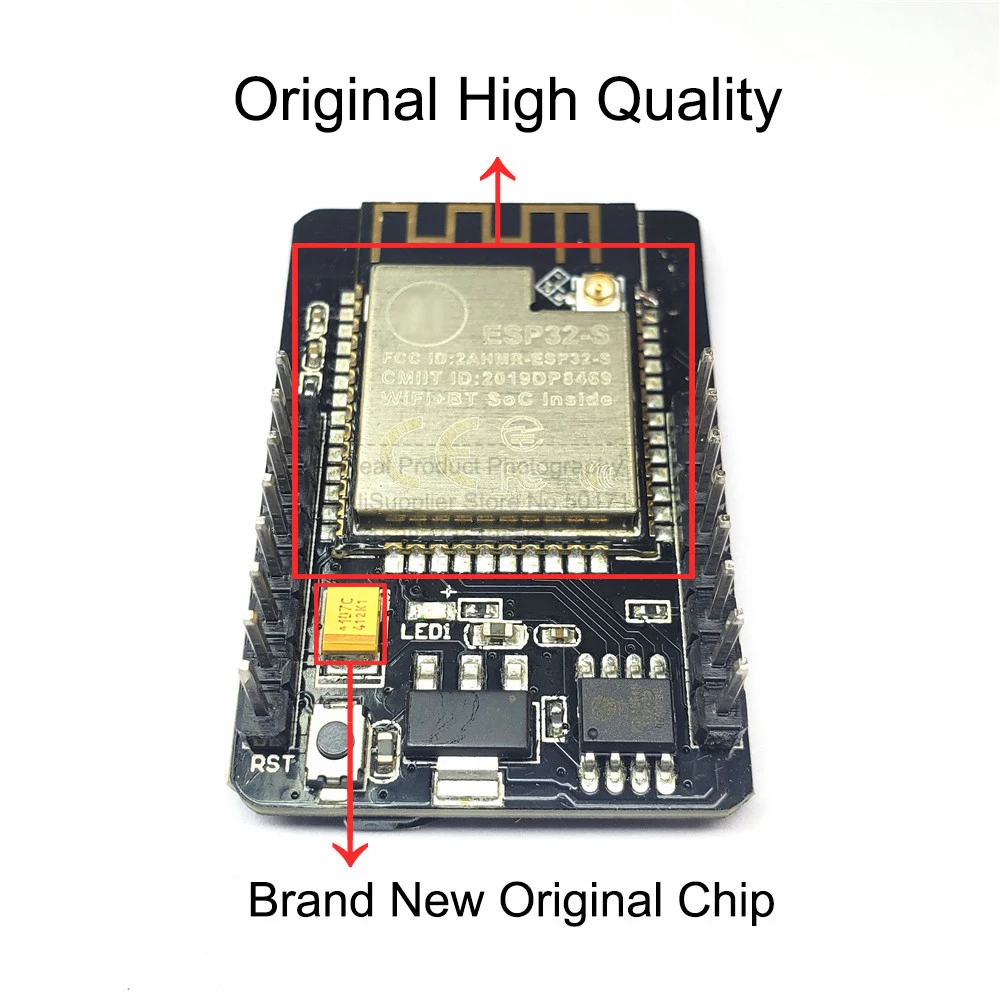

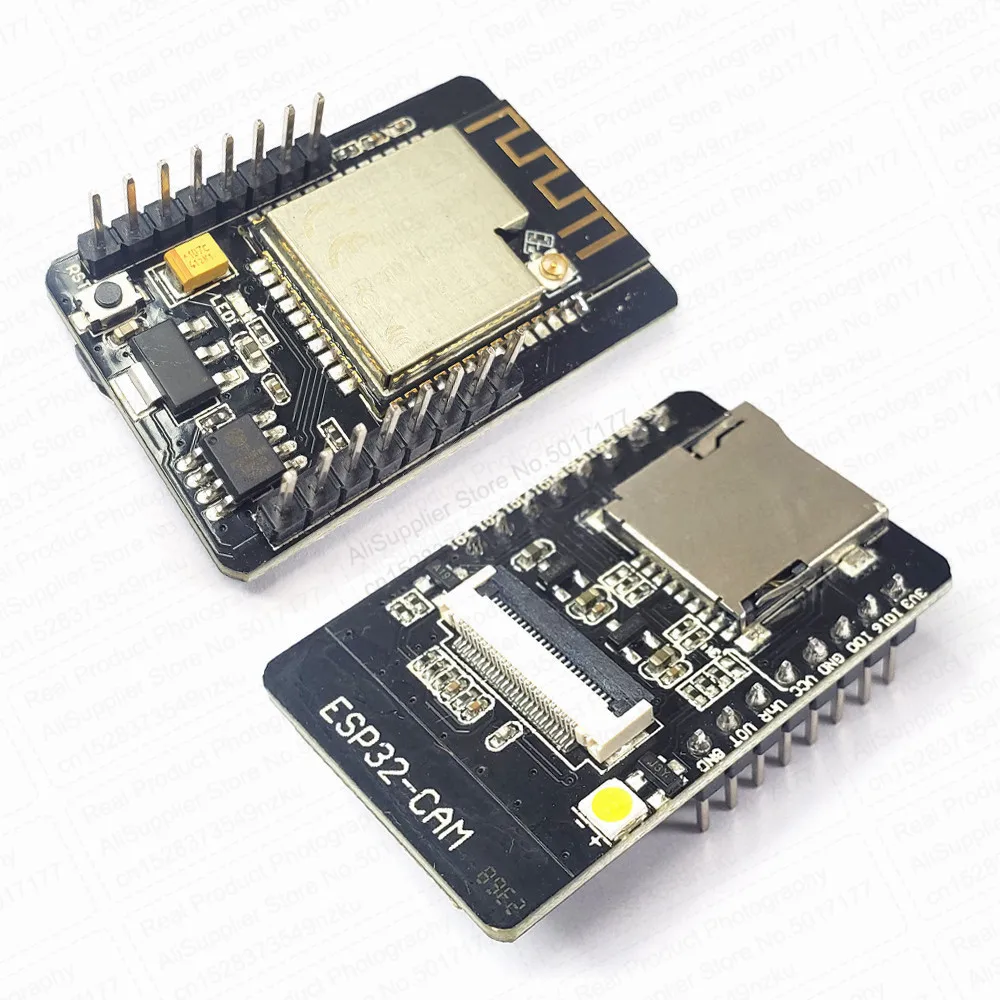

Модель модуля: ESP32-CAM

Посылка: DIP-16

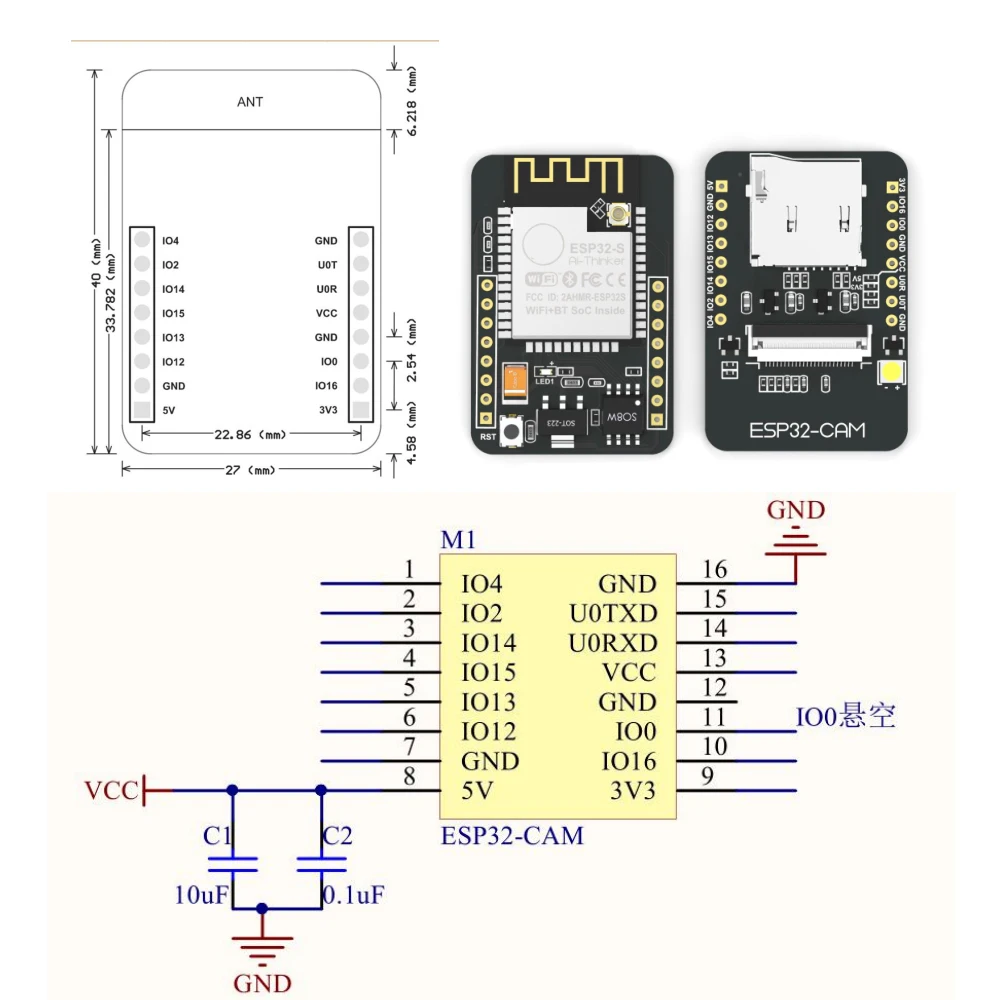

Размер: 27*40,5*4,5 (± 0,2) мм

Вспышка SPI: по умолчанию 32 Мбит

Оперативная память: внутренняя 520кб + Внешняя 8 Мб PS RAM

Bluetooth: Bluetooth 4,2 BR/EDR и BLE стандарты

Wi-Fi: 802,11 b/g/n/e/i

Поддержка интерфейса: UART, SPI, I2C, PWM

Поддержка tf-карты: максимальная поддержка 4G

Порт IO: 9

Скорость последовательного порта: по умолчанию 115200 bps

Формат вывода изображения: JPEG (поддерживается только OV2640), BMP, GRAYSCALE

Частотный диапазон: 2400 ~ 2483,5 МГц

Форма Антенны: встроенная антенна PCB, усиление 2dBi

Мощность передачи:

802.11b: 17 ± 2 дБм (@ 11 Мбит/с)

802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)

802.11n: 13 ± 2 дБм (@ MCS7)

Чувствительность приема:

CCK, 1 Мбит/с: -90dBm

CCK, 11 Мбит/с: -85dBm

6 Мбит/с (1/2 BPSK): -88dBm

54 Мбит/с (3/4 64-QAM): -70dBm

MCS7 (65 Мбит/с, 72,2 Мбит/с): -67dBm

Потребляемая мощность:

Выключите вспышку: 180 мА @ 5 В

Включите вспышку и настройте яркость на максимум: 310mA @ 5V

Глубокий сон: низкое энергопотребление может достигать 6 мА при 5 В

Moderm-сна: самую низкую может достигать 20mA @ 5V

Светильник-Спящий: самый низкий может достигать 6,7 мА при 5 В

Безопасность WPA/WPA2/WPA2-Enterprise/WPS

Диапазон электропитания: 4,75-5,25 в

Рабочая температура: -20 ℃ ~ 70 ℃

Среда хранения: -40 ℃ ~ 125 ℃, <90% RH

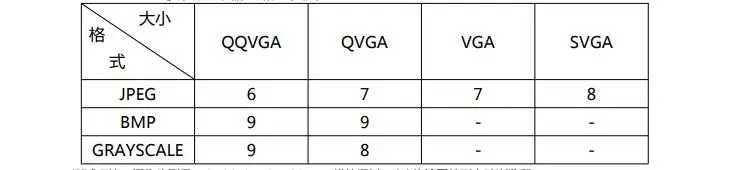

ESP32-CAM формат вывода изображения модуля:

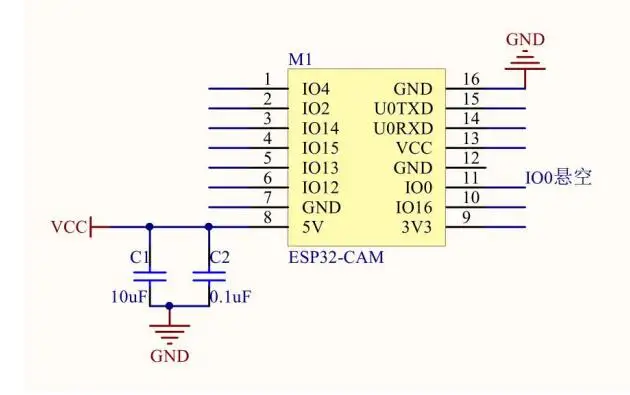

Минимальная системная схема:
