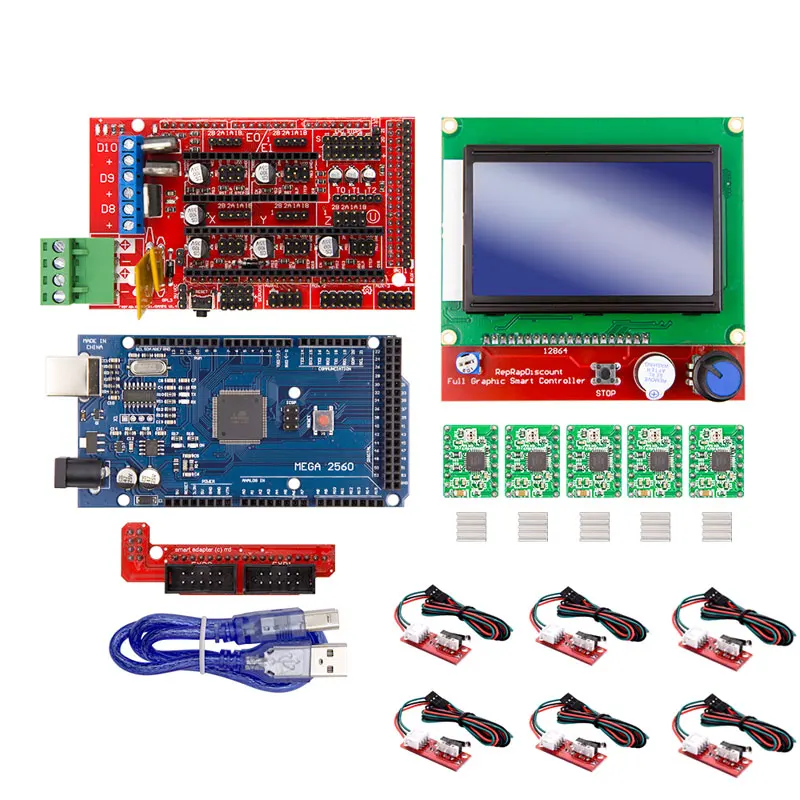

Комплект для 3D-принтера Arduino Mega 2560 R3 + контроллер Ramps 1,4 + ЖК 12864 + 6 ограничителей хода + 5 шаговых драйверов A4988

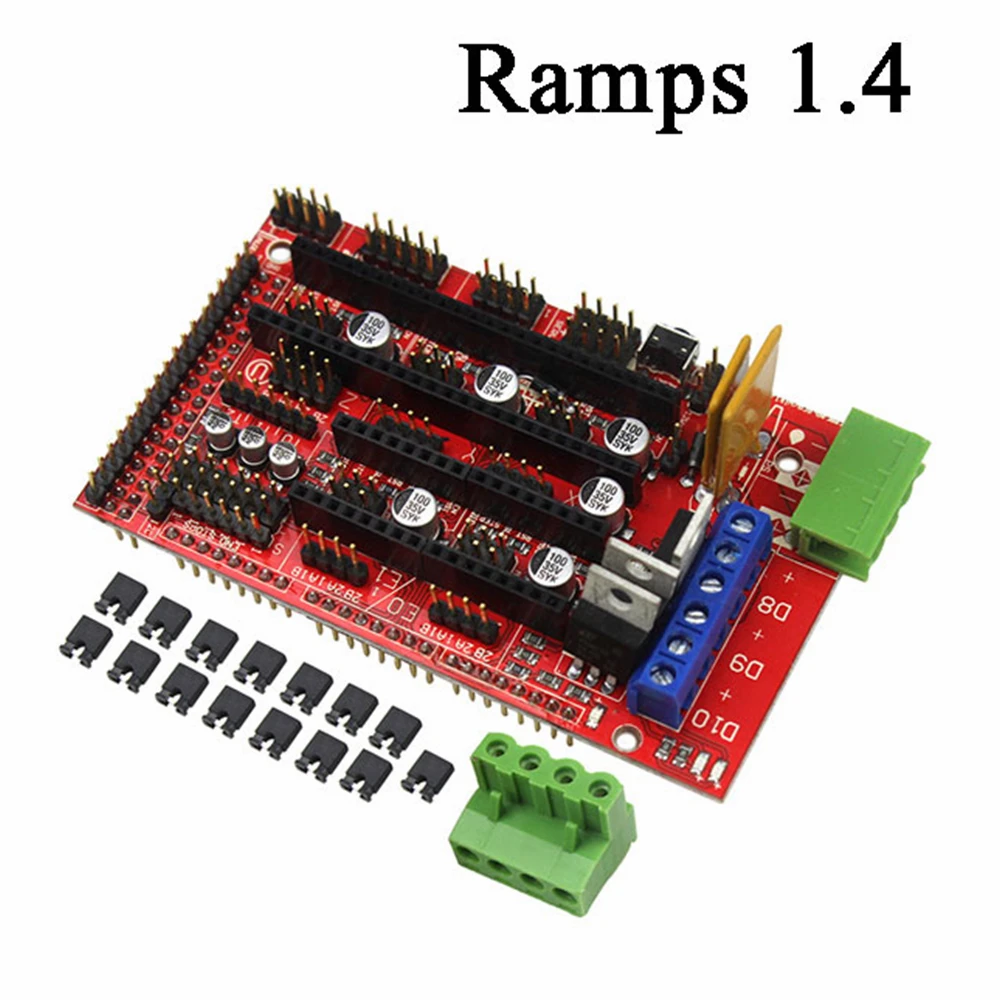

Ramps 1,4:

Этот список короткий. Он был спроектирован как недорогая маленькая посылка для RepRap, которая должна была вместить всю электронику. Косые интерфейсы с мощной платформой Arduino MEGA для Arduino Mega и имеют много возможностей для расширения. На шаговых приводах и для Arduino MEGA shield экструдер управления электроникой для легкого обслуживания, запасных частей, обновлений и возможностей расширения, в том числе подключаемый модульный дизайн. Кроме того, некоторые расширительные платы Arduino могут быть добавлены к системе, если основная рампа будет сохранена в верхней части стека.

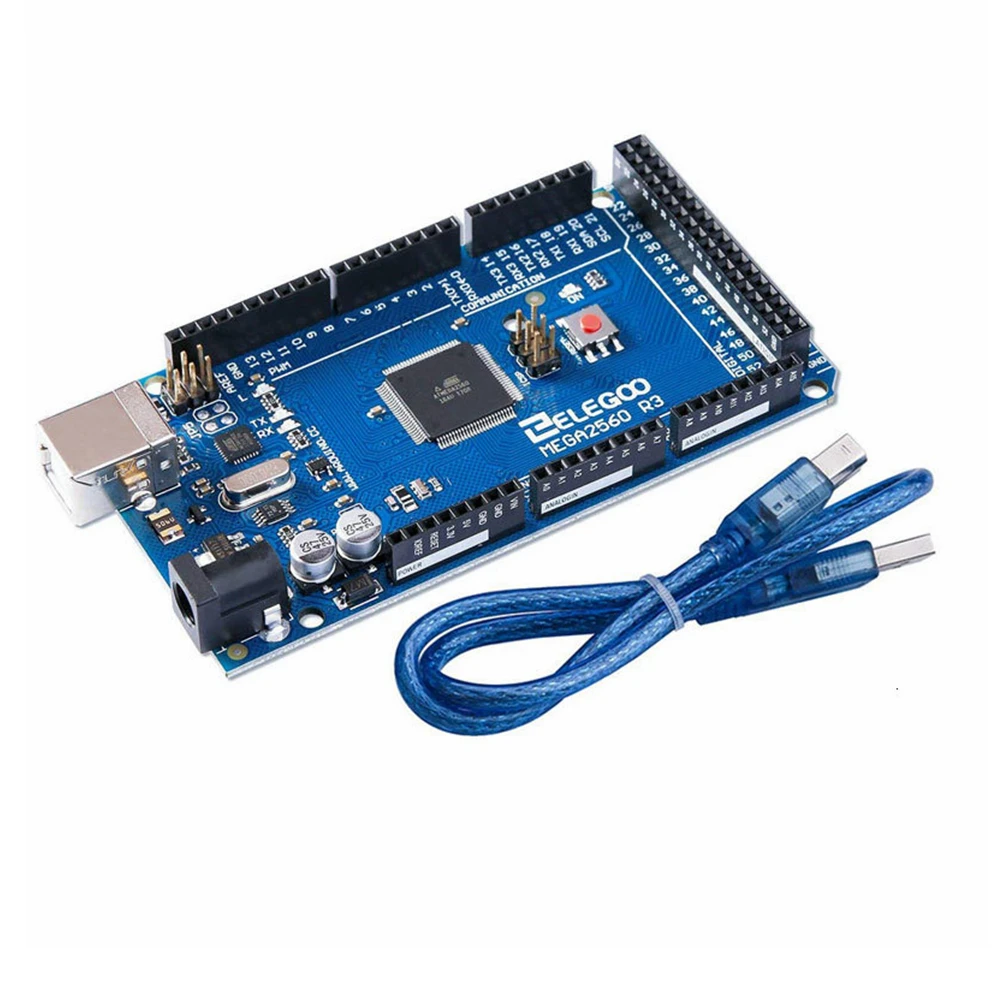

Мега 2560:

Микроэлементы управления: ATmega2560

Рабочее напряжение: 5 В

Входное напряжение (рекомендуется) : 7-12 В

Входное напряжение (лимиты) : 6-20 в

Цифровые контакты ввода/вывода: 54 (из которых 14 обеспечивают выход ШИМ)

Аналоговые входные контакты: 16

Ток постоянного тока на I/O Pin : 40 мА

Постоянный ток для 3,3 V Pin-код: 50 мА

Флэш-память: 256 Кб, из которых 4 КБ используется загрузчиком

SRAM: 8 КБ

EEPROM: 4 Кб

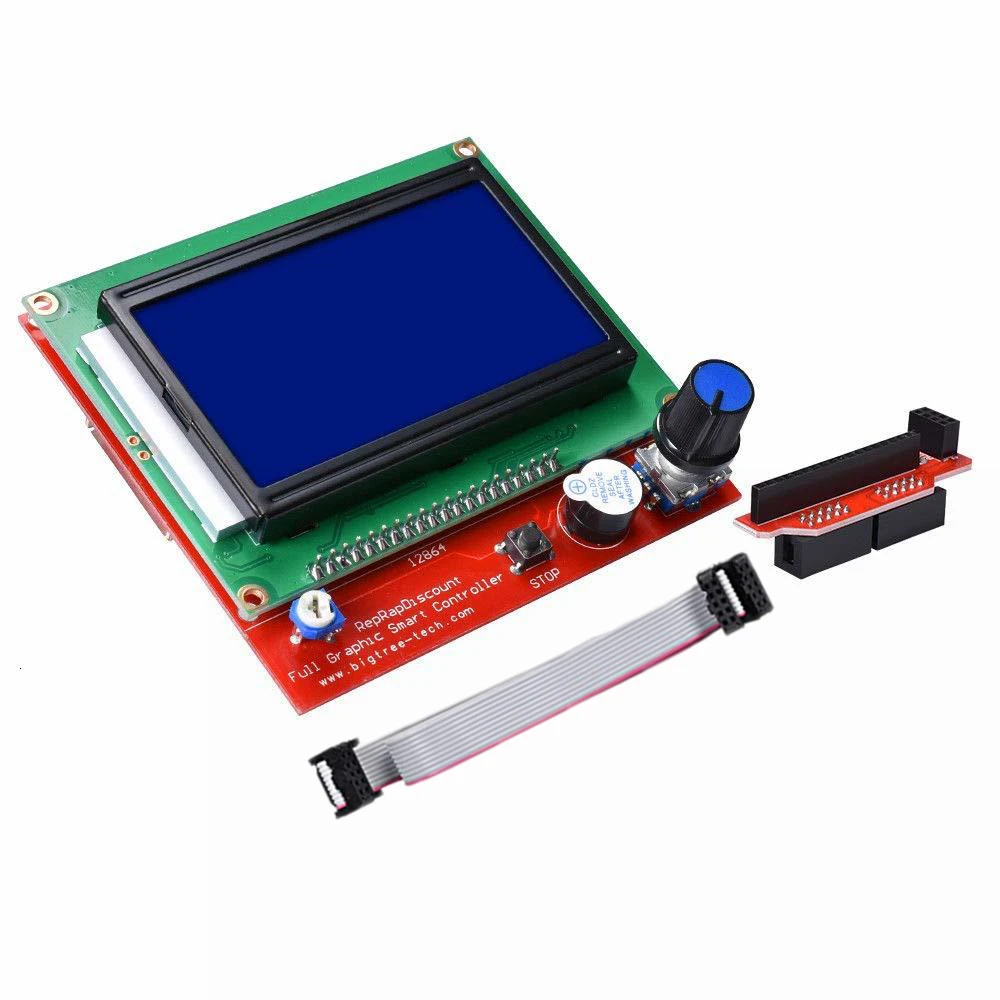

ЖК-12864:

3D-принтеры используют ЖК-панель управления, являются расширительными аксессуарами ramps. ЖК-панель управления, с помощью которой вы можете достичь спуска,-это файлы Gcode 3D модели, которые копируются на sd-карту, а затем печатают файл через панель управления ЖК-дисплеем. Эта версия является обновленной версией интеллектуального контроллера reprap.

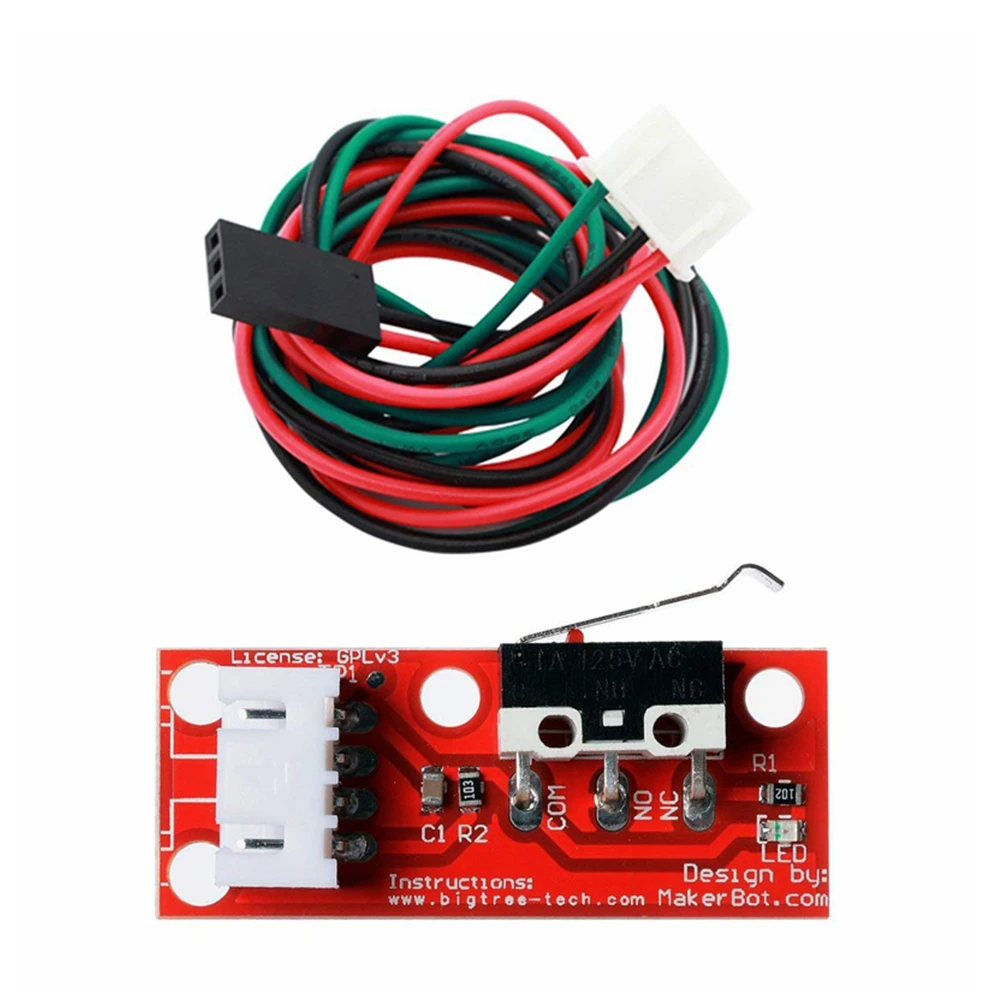

Концевой выключатель:

Качественные элементы переключения.

Подгонянное соединение высокого качества, используя провод 22AWG, медный провод внутри очень толстый, может быть устойчив к току 2A, напряжению 300 В. Изоляционный слой в широком диапазоне температур до 80 градусов. Это обычное соединение тонкой медной проволоки не может совпадать. Не легко снять, подключить его удобно, для удобства использования, подключите другую сторону, чтобы сделать один, вы можете использовать прямую вилку.

Особенности:

Красная линия подключения VCC (ramps of +)

Подключите черный провод GND (ramps of -)

Сигнал подключения зеленой линии (ramps in s)

Советы: при нормальных обстоятельствах система должна быть настроена как минимум на три механических переключателя.

Плюсы: Простота установки, более распространенные стили.

Недостатки: легко носить и разрывать механические детали, срок службы короче.

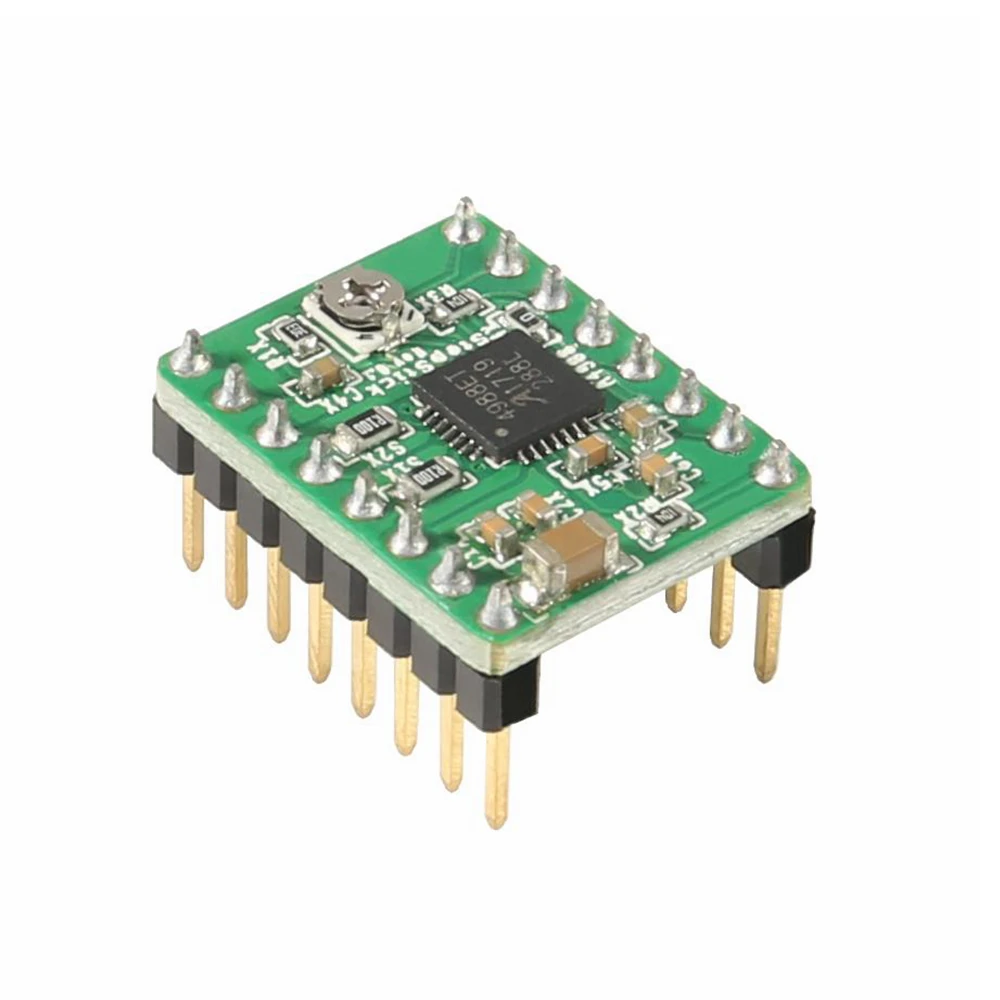

Драйвер A4988:

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 режимах работы с биполярными шаговыми двигателями, выходная мощность привода до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока, регулятор в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. До тех пор, пока вход ШАГ втягивает один импульсный привод двигателя один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.

Особенности и преимущества:

Низкий RDS (On) выход

Автоматическое обнаружение/Выбор режима распада тока

Смешать с медленными режимами распада

Синхронное выпрямление для рассеивания низкой мощности

Внутренний UVLO

Защита от перекрестного тока

3,3 и 5 V совместимый логический источник

Тепловая схема отключения

Защита от заземления

Защита от короткого замыкания

Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16

Посылка включает:

1 шт. пандусы в контроллере

1 шт. AtMega2560 CH340 плата с usb кабелем

1 шт. RAMPS LCD 12864 материнская плата

6 шт. механический ограничитель хода с кабелями

5 шт. A4988 зеленый Драйвер шагового двигателя

5 шт. радиатор;
