Цифровой измеритель мощности Dykbcells 100K-10 ГГц, радиочастотный измеритель, V2.0 OLED дисплей, цифровой измеритель Значения затухания мощности RF 500 МГц 3 ГГц + Sofware 10 Вт 30 дБ

Dykbcells 100K-10000MHz 8GHz oled-дисплей RF измеритель мощности V2.0 может установить значение ослабления мощности RF Цифровая радиостанция 10W 30DB аттенюатор

Особенности:Примечание:Литиевая батарея в комплект не входит10 Вт 30 дб аттенюатор не входит в комплект, необходимо приобрестиОтдельноОписание:

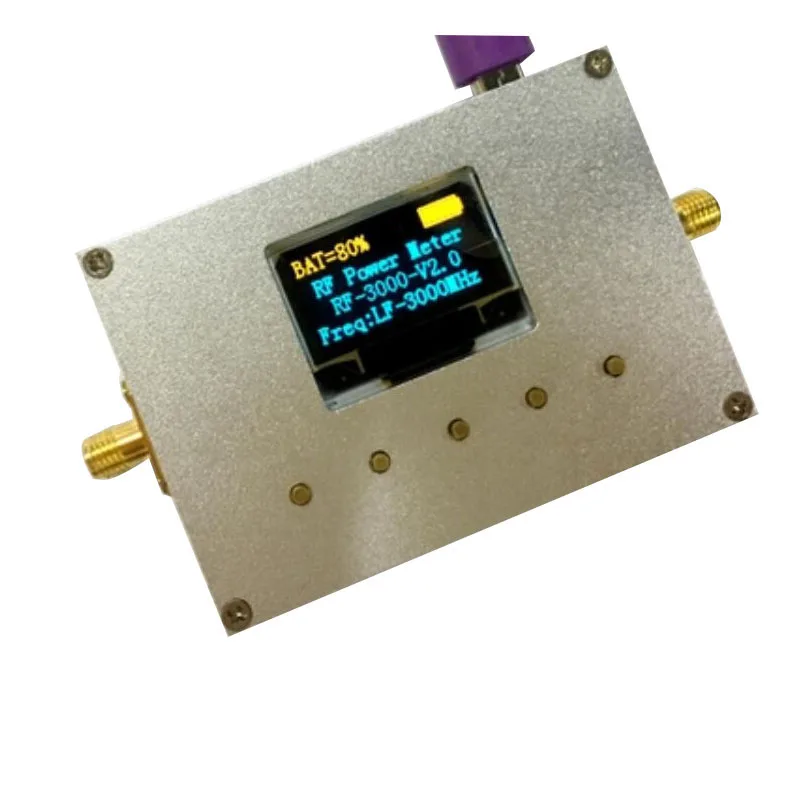

Это высокопроизводительный недорогой портативный простой радиочастотный измеритель мощности.

Он разработан с oled-дисплеем 0,96 "128x64 пикселей.

Он обеспечивает питание 5 В и может заряжаться через micro-USB.

Он имеет компактный размер, легкое применение, стабильную производительность, высокую точность, заданное смещение, широкий динамический диапазон и быструю скорость измерения.

Работая с нашим программным обеспечением, пользователи могут настроить измеритель мощности на ПК и сделать запись данных (с кривым дисплеем) и более легкий обмен данными.Загрузите программное обеспечение и инструкции для ПК:Https://pan.baidu.com/s/1dF6dHo1Пароль: 18bpВидео для просмотра:Https://pan.baidu.com/s/1806w9PlDbSoVgCBy06oGewПароль: iwu3Применение:-Калибровка радиочастотных приборов-Обнаружение и техническое обслуживание радиочастотного оборудования-Измерение коэффициента стоящей волны радиочастотной цепи (дополнительные отзывы по мосту)-Измерение потерь при возврате радиочастотной цепи-Обнаружение помех между оборудованием беспроводной связи-RSSI (индикация силы полученного сигнала) и обнаружение уровня мощности передачи-Оценка производительности шаг аттенюаторов-Усиление усилителя и Измерение затухания сети-Измерение вперед и отраженной мощности в направляющих муфтах-Измерение мощности GSM сигналов с использованием GMSK модуляцииДругие параметры:-Входное сопротивление: 50 Ω-Рабочее напряжение: 5 В постоянного тока (питание от micro-USB)-Рабочий ток: <50 мА-Ток зарядки: 500 мАРазмер 68*48*18 мм (Длина X Ширина X высота)RF science:ДБ является чистым счетным блоком:Для мощности, дБ = 10 * lg(A/B).Для напряжения или тока, дБ = 20 * lg(A/B).DBm определяет miliwatt (милливатт). 0 дБм = 1 мВт;DBw определяет ватт. 0 dBw = 10lg1 w = 10lg1000 mw = 30 dBm.По умолчанию dB всегда определяет блок питания, который рассчитывается как 10lg.

Конечно, в некоторых случаях сила сигнала (амплитуда) может использоваться для описания работы и мощности.

В этот чехол, используйте 20lg как измерительный прибор.

Это относится как к области управления, так и к области обработки сигналов.

Например, иногда вы можете увидеть выражение dBmV.1. Источник питания: подключение к источнику питания (источник сигнала, компьютер, внешний аккумулятор и т. д.) через micro-USB.

2. Выключатель питания: он находится рядом с usb-портом.

Поверните переключатель влево, чтобы включить его, и поверните его вправо, чтобы выключить его.

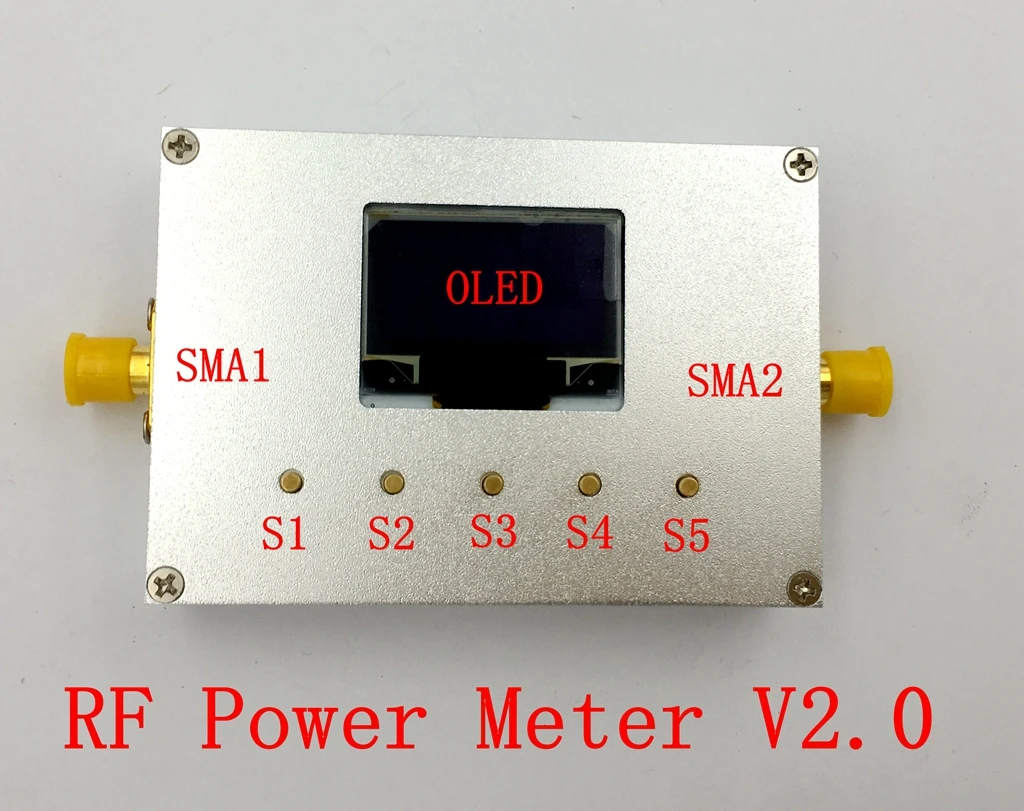

3. Вход: радиочастотный сигнал подключается через интерфейс SMA1.SMA2-это выходное напряжение обнаружения для вторичного развития клиентов.

4. После включения нажмите кнопку "S3" (OK), чтобы подтвердить инициализацию счетчика мощности.

5.

Нажмите S1, чтобы изменить положение курсора (перемещение влево)Нажмите S5, чтобы изменить положение курсора (перемещение вправо)Нажмите S2 для изменения данных о положении курсора (плюс).Нажмите S4, чтобы изменить положение курсора (минус).После входа в систему курсор указывает выбранную цифру.

В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсор находится в последней (или первой) позиции выбранного элемента, нажмите правую (или левую) кнопку, чтобы переключить выбранный элемент.

При установке параметров нажмите среднюю кнопку «S3» (OK), чтобы сделать настройки эффективными.Примечание:-Для получения подробной информации о том, как подключить измеритель мощности к вашему ПК и программному обеспечению главного ПК, пожалуйста, обратитесь к инструкции, указанной выше.-Смещение: Обеспечивает два типа смещений: «положительный» и «отрицательный».

Вот три общие ситуации, которые требуют предустановленных смещений:1. Сигнал слишком большой. Добавьте аттенюатор между источником сигнала и счетчиком мощности.

Смещение устанавливается на значение затухания вашего аттенюатора, и знак «положительный».

2. Сигнал слишком мал. Добавьте усилитель между источником сигнала и счетчиком мощности.

Смещение устанавливается на усиление усилителя, и знак «отрицательный».

3. Сигнал имеет потерю (затухание) между источником сигнала и счетчиком мощности.

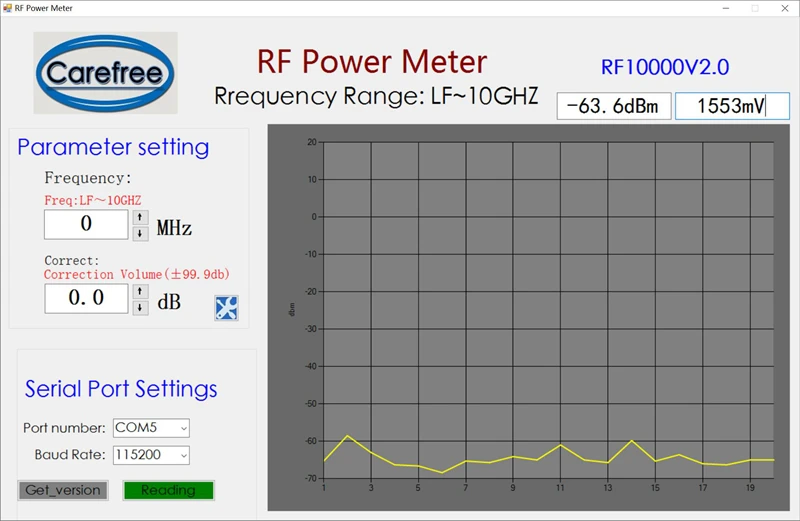

Смещение устанавливается на значение ослабления сигнала и знак «положительный».Скриншот главного компьютера:
