Панель стереоусилителя VU Level измеритель звуковых сигналов + 2 шт. измерителя VU, 9-12 В постоянного тока, плата стереоусилителя, индикатор уровня, регулируемый с Драйвером

Особенности:

1. Использование профессионального аудио VU драйвера IC, а не TA7318, который мы использовали раньше, этот IC содержит квадратную корневую динамическую схему сжатия, логарифмические выходные характеристики, чтобы избежать небольшого указателя сигнала не перемещается, когда сигнал большой, указатель попадает в нижнюю часть феномена.

2. IC имеет функцию отключения звука. В момент включения функции отключения звука штырь получает низкий уровень, что позволяет избежать попадания указателя в нижнюю часть в момент включения питания. Для того, чтобы соответствовать привычке загрузки, указатель будет иметь небольшой качели.

3. В цепи используется источник питания 6-12 В постоянного тока, с использованием оригинального IC BA6138, это будет очень удобно в использовании.

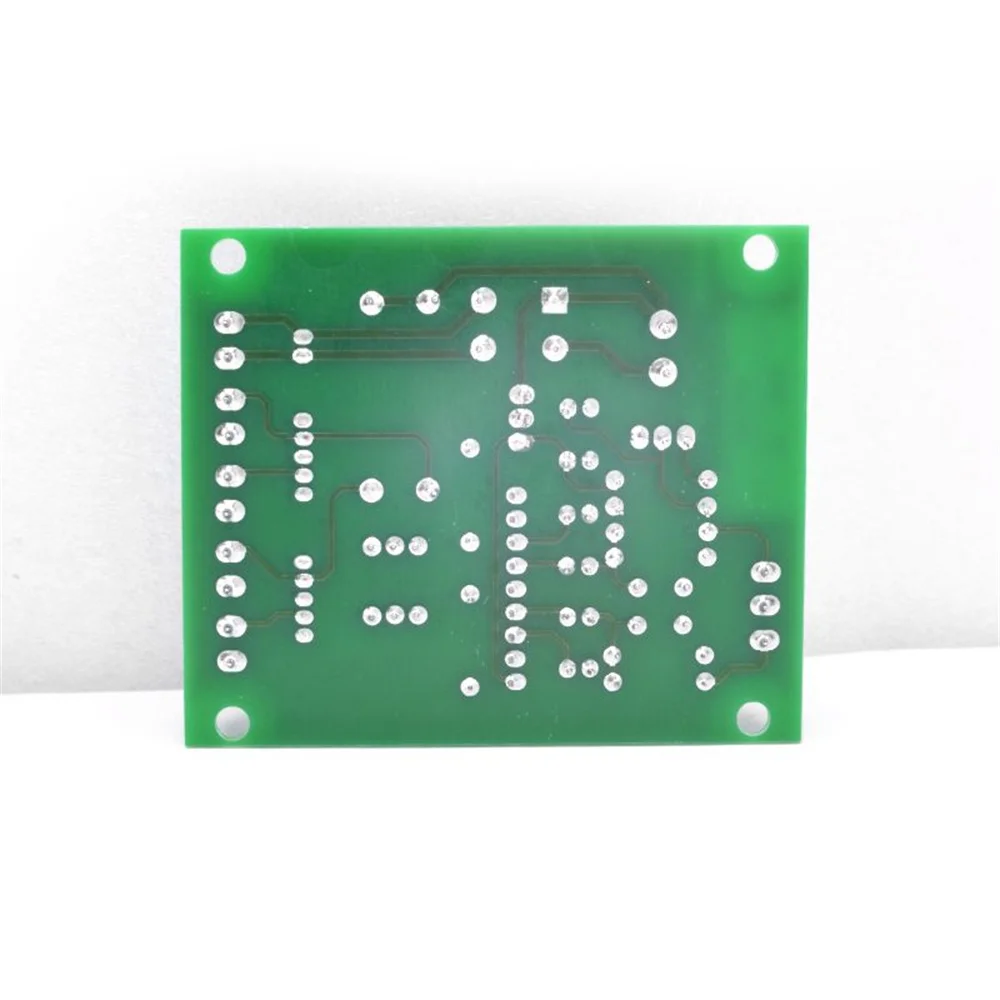

4. Двухсторонняя печатная плата используется для обеспечения твердости обжимного терминала, так что колодки терминала не могут быть свободными после нескольких проводов.

5. Каждая плата привода была протестирована и отрегулирована нашей профессиональной испытательной стендой для обеспечения соответствия качества. Дизайн и расположение платы привода красивые и разумные, и нет никаких помех и самовозбуждения. Каждая плата была протестирована и отрегулирована нашим профессиональным испытательным стендом. Особых требований нет. Мы вводим 1 Вт/8 Ом (2,83 В) и используем P-55 метр для проверки нагрузки. Размах указателя составляет 0 дБ. Если у вас есть особые требования, вы можете отправить текстовое сообщение для объяснения. В дополнение к регулировке потенциометра нагрузки, регулировка качания также может быть рассмотрена от схемы делителя входного напряжения.

Яркость подсветки достигается путем регулировки сопротивления R9 и R10. С электрическими параметрами подсветки, он может быть легко рассчитан в соответствии с законом Ом. Если вы хотите помочь, пожалуйста, напишите нам.

6. Обжимной терминал

Обжимной терминал, который мы выбираем, имеет умеренную высоту. Самое главное, что метод обжима очень разумный, который может прочно сжимать провода различных размеров. Кроме того, мы используем двухстороннюю доску, а колодки обжимных клемм относительно прочные и не легко ослабляются.

7. Размер печатной платы

Размер установки монтажной платы, Внешняя рамка 67,4 мм * 56 мм, а размер установки отверстия для винта: 57 мм * 50,5 мм. Винты M3 подходят для винтов.

Представить:

1. Это новая Обновленная версия выделенного VU метра, может использоваться теплая желтая подсветка, напряжение подсветки 6-12 В, AC и DC. Подходит для усилителей и усилителей 5 Вт-60 Вт, прямого выхода усилителя мощности (подключается к динамику параллельно), простой установки, простой регулировки, высокой чувствительности и т. д., с защитой от перегрева, высоко оценены большинством интернет-устройств DIY. Подходит для усилителей мощности 5 Вт-60 Вт и av-усилителей, основные усилители 6P6 300B KT88 могут быть использованы с уверенностью, а также поддерживаются радиоприемники 3 Вт.

2. Клеммный блок улучшен, и сварка клеммных блоков более удобна после улучшения. Простая проводка, удобная установка, регулируемый диапазон прыжков указателя, с защитой от перегрева. Плата драйвера является последней обновленной версией, доступны переменный и постоянный ток, и качество стабильное и надежное.

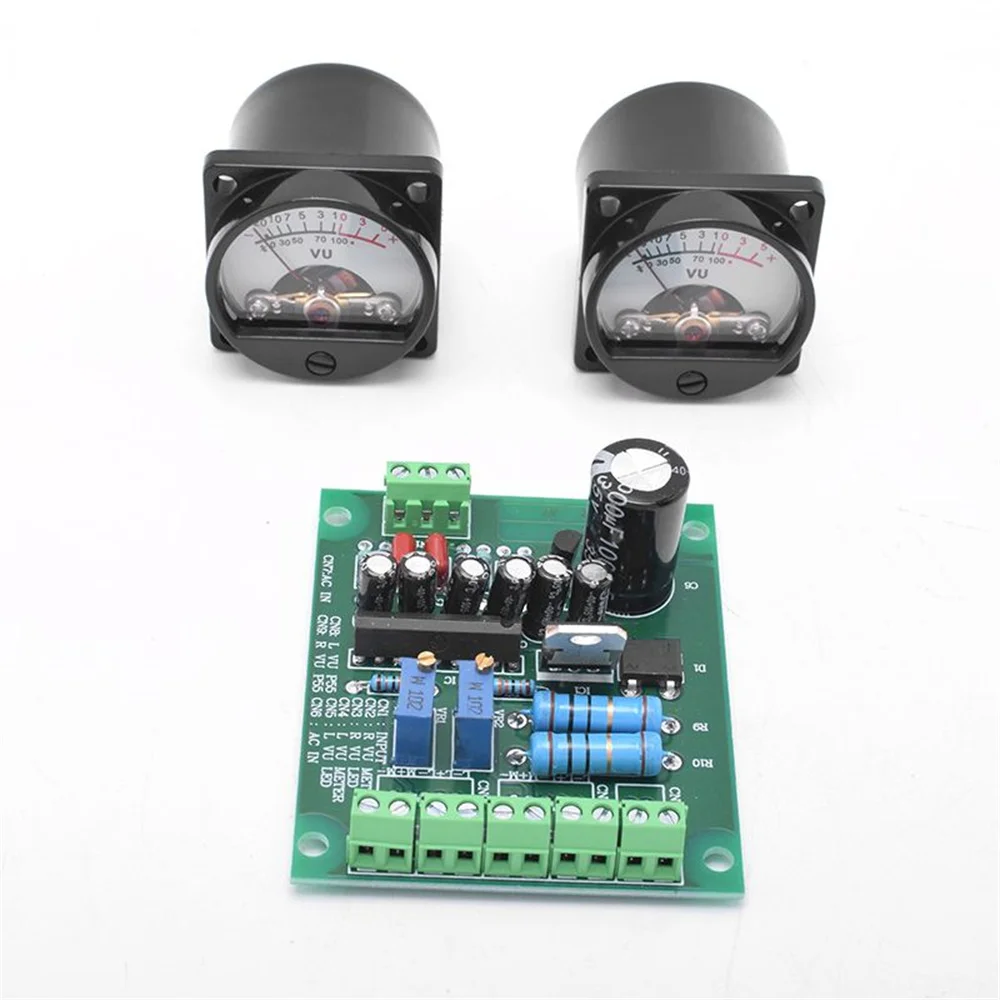

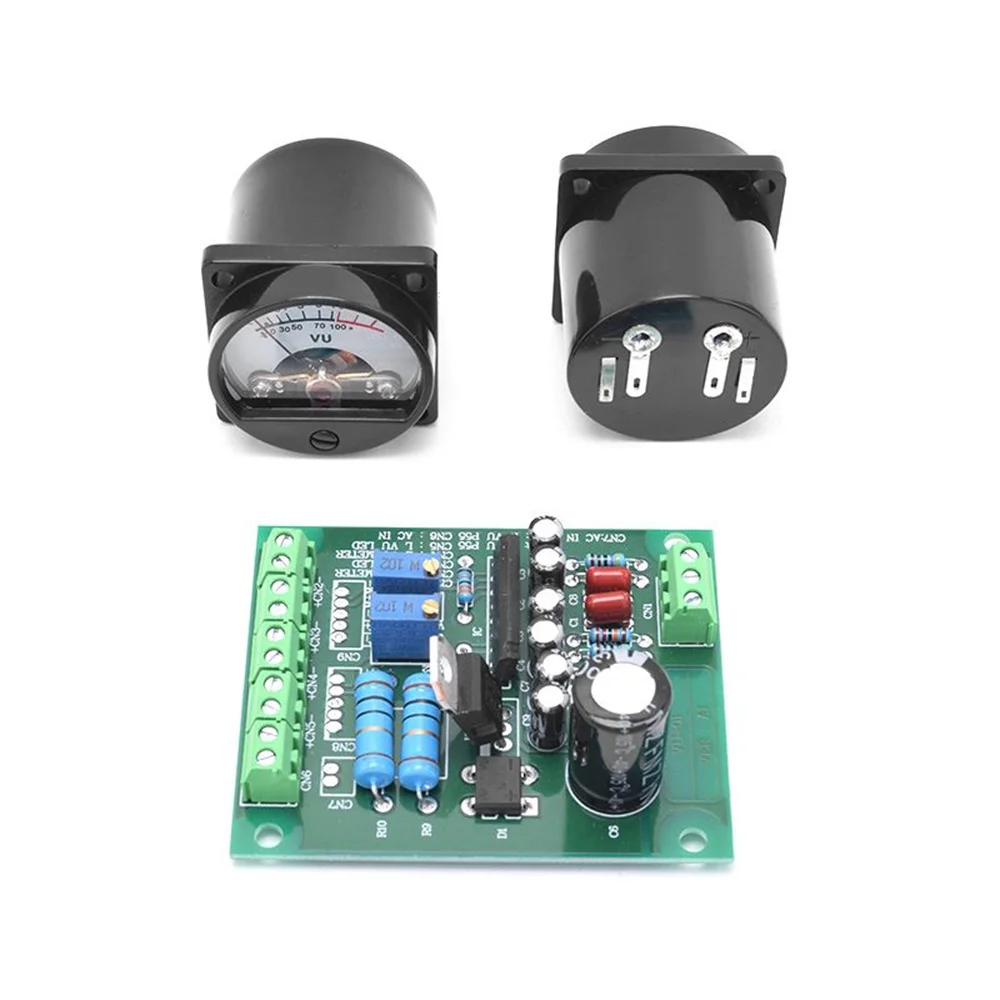

Упаковочный лист:

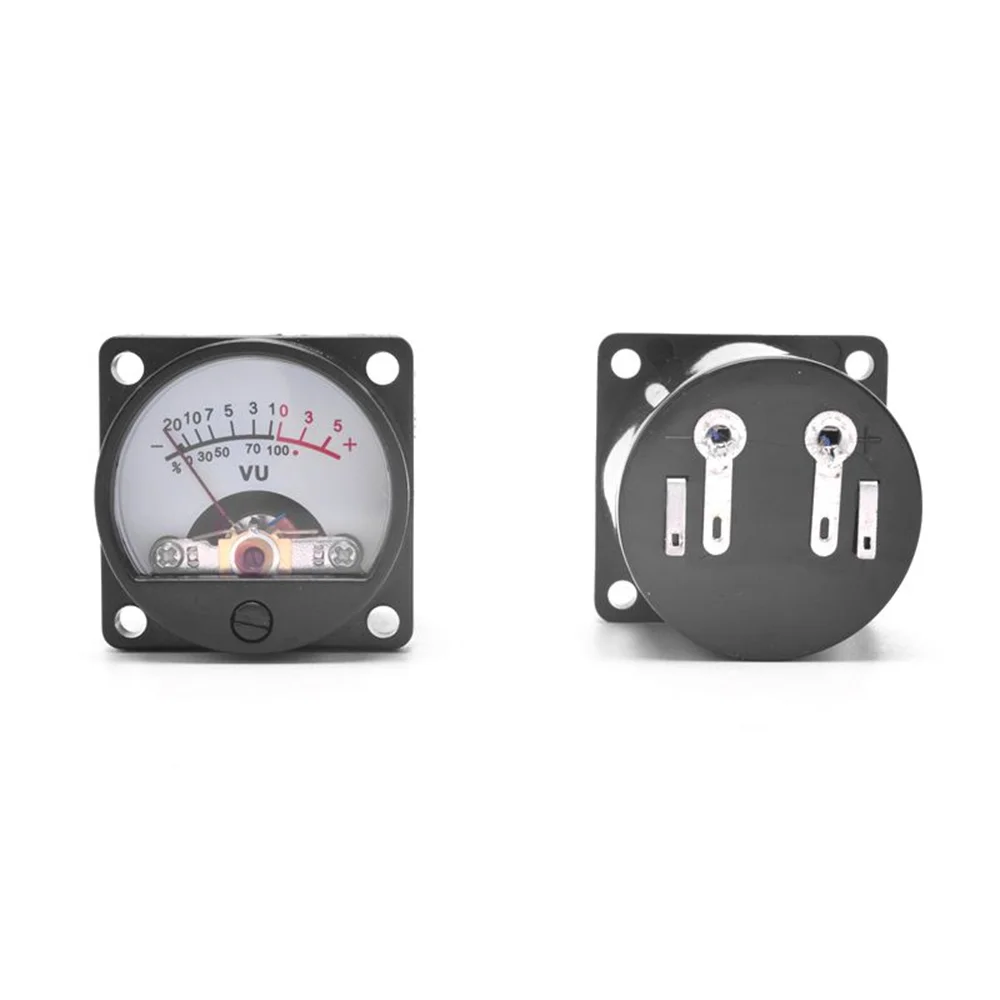

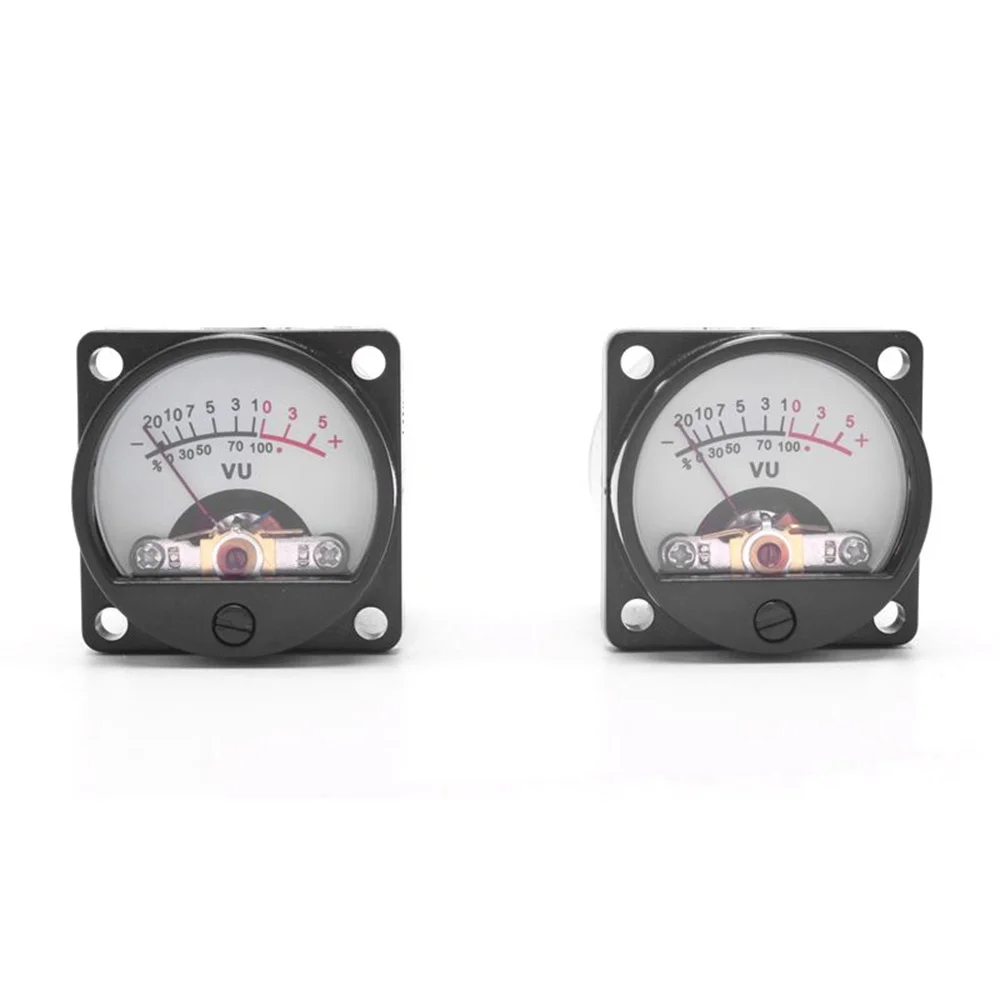

2x VU измеритель уровня

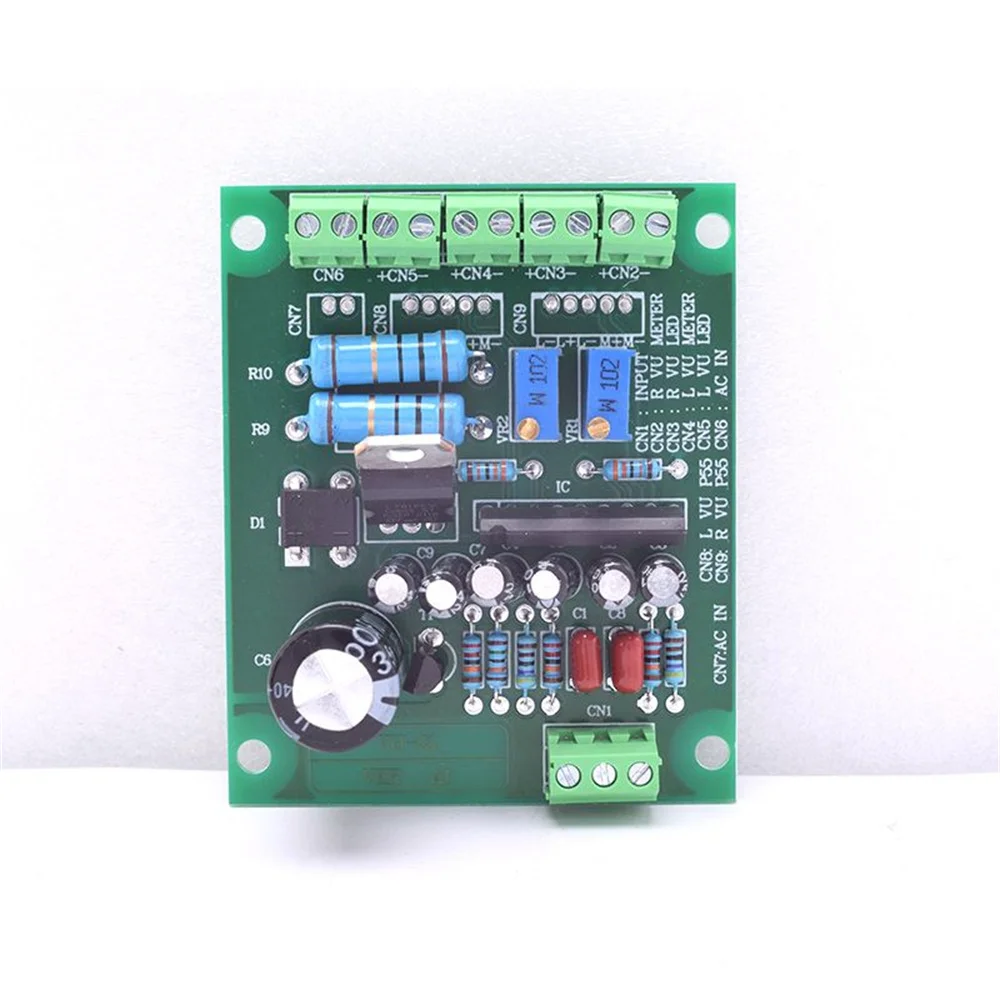

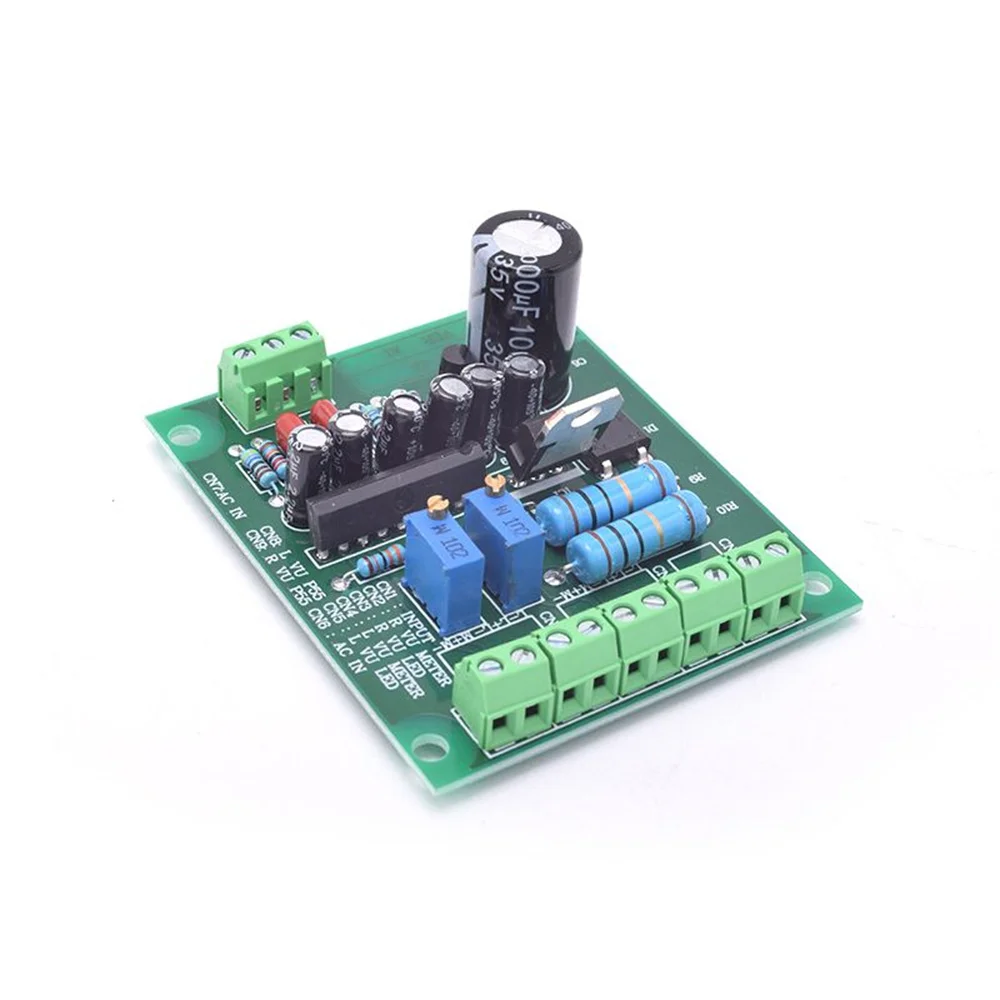

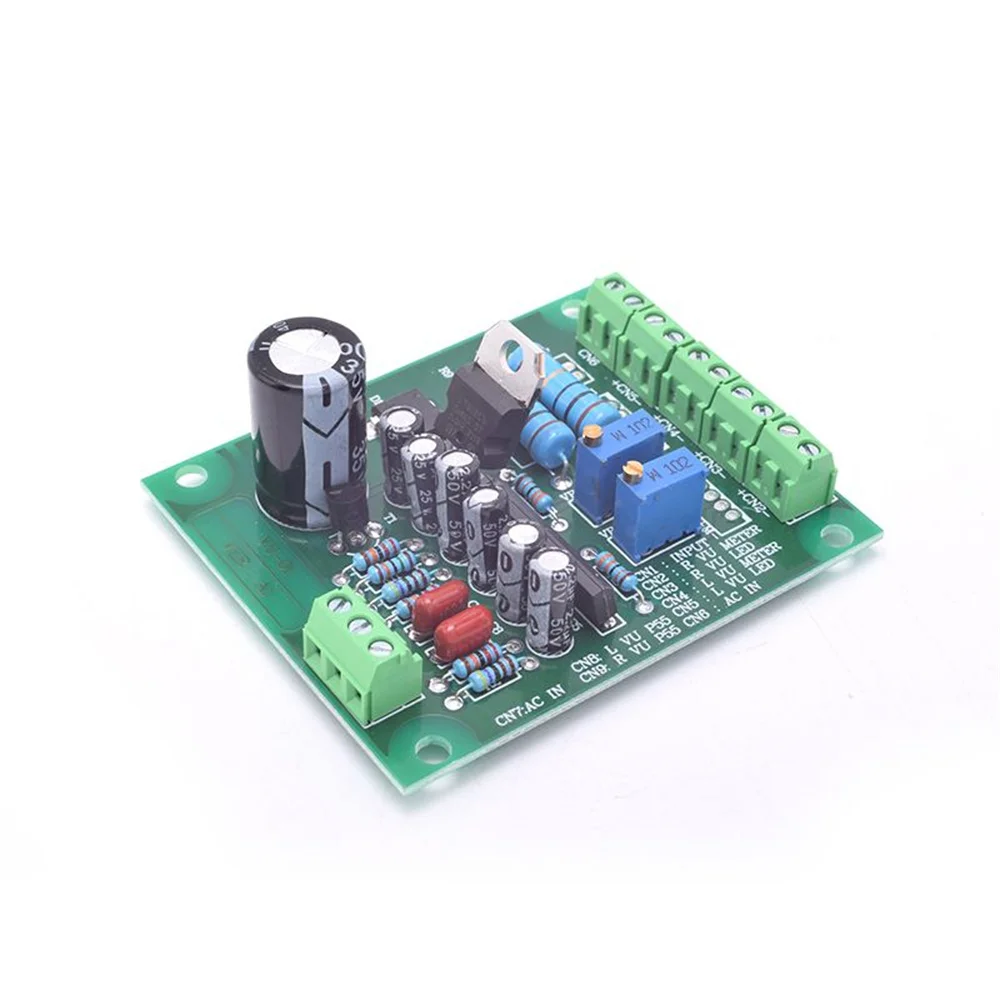

1х плата драйвера VU meter

Советы:

1. Перед использованием проверьте, соответствует ли указатель нулевой точке. Если есть какие-либо отклонения, используйте отвертку, чтобы настроить указатель на нулевое положение.

2. В конструкции подсветки используется напряжение 6-12 В. Когда яркость подсветки отвечает требованиям, уменьшение рабочего напряжения подсветки может значительно продлить срок службы лампы подсветки. Рекомендуется использовать 9 В.

Меры предосторожности:

1. Для нормального источника питания VU и платы привода требуется 9-12VDC AC и DC источник питания не может превышать 12 В. Хотя он может работать в течение короткого времени, если он превышает 12 В постоянного тока, он будет сжигать цепь защиты в течение длительного времени. Вы можете использовать источник питания 9 В переменного тока. Если фоновый светильник на головке измерителя слишком темный, резистор 2W470R в оригинальной версии слишком большой, вы можете заменить его на прилагаемый небольшой резистор 2W30R, и все идет гладко, С таким же эффектом. Если входной сигнал слишком сильный, подключите сопротивление около 10K в серии на входном конце. Если сигнал слишком сильный, указатель счетчика должен быть внизу. Подключите резистор 10K в серии на входном конце. Если нет улучшения, вы можете подключить два 50W 15K в серии на входном конце усилителя мощности. Алюминиевый корпус резистора (это подходит для транзисторного усилителя мощности). Светящийся эффект более яркий и равномерный, что полезно для продления срока службы. Рекомендуемое рабочее напряжение может быть около 10 в.
