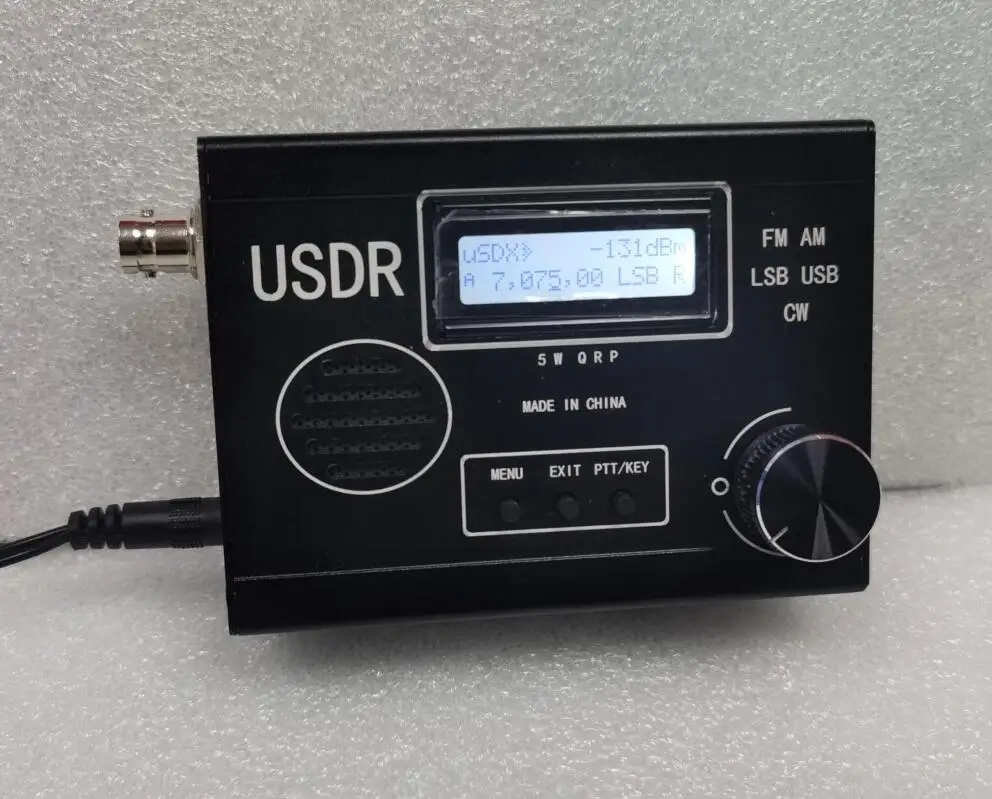

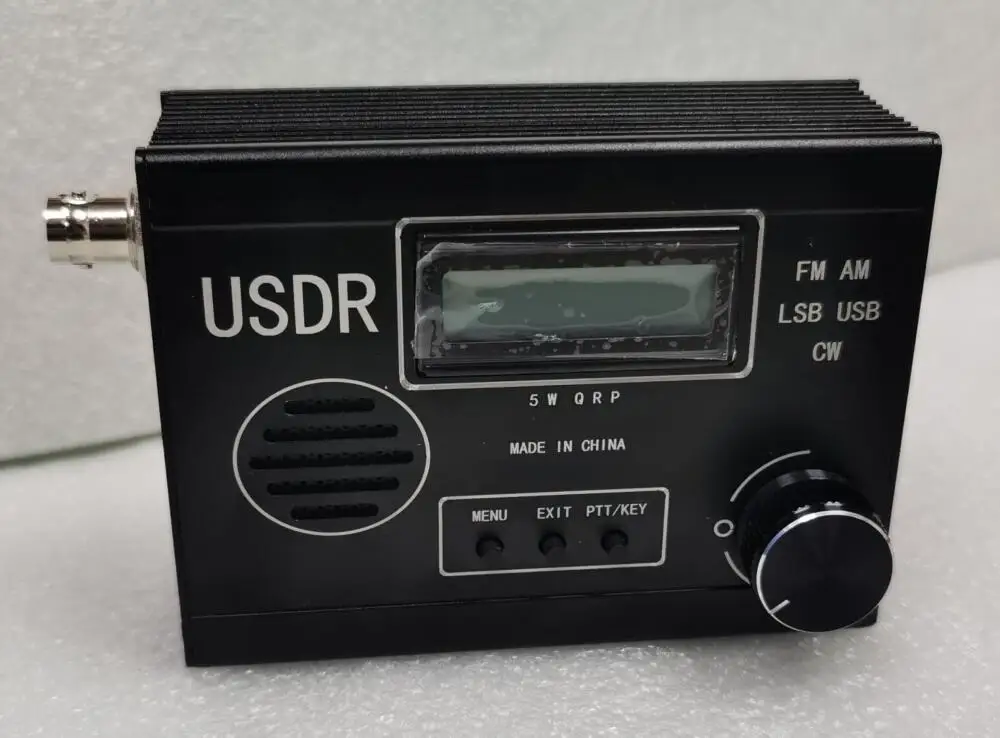

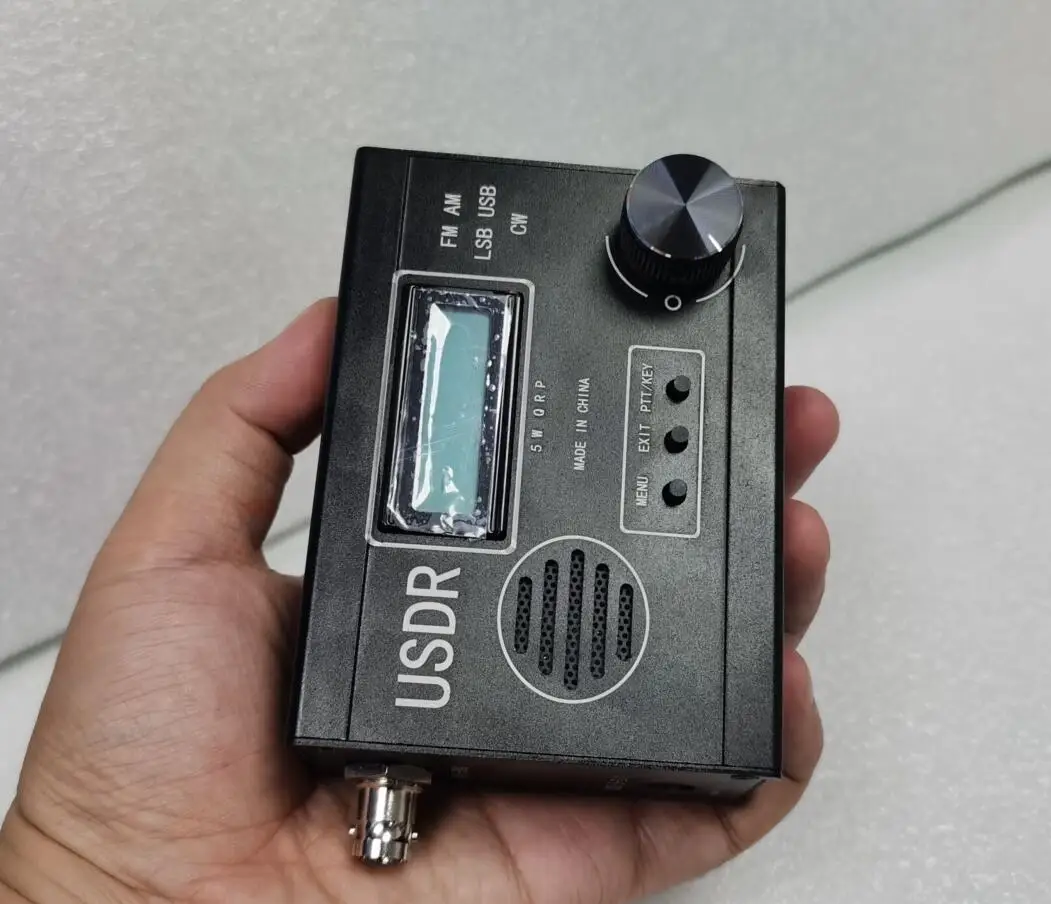

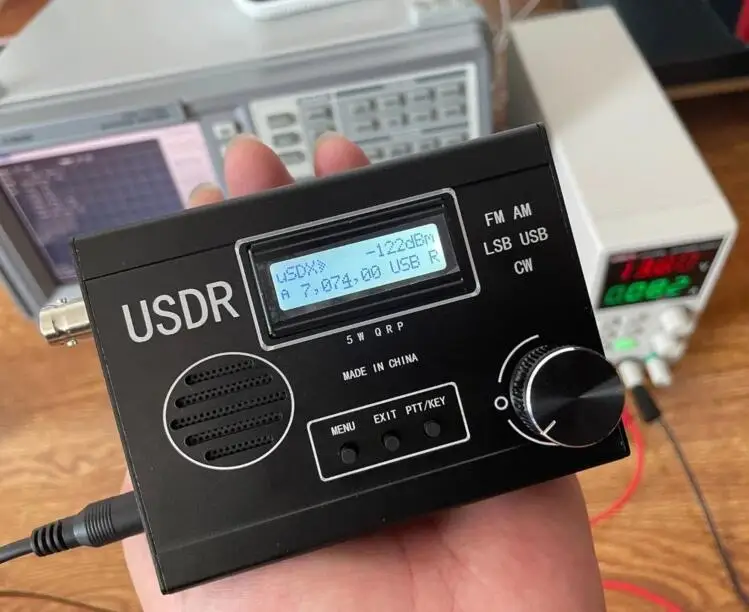

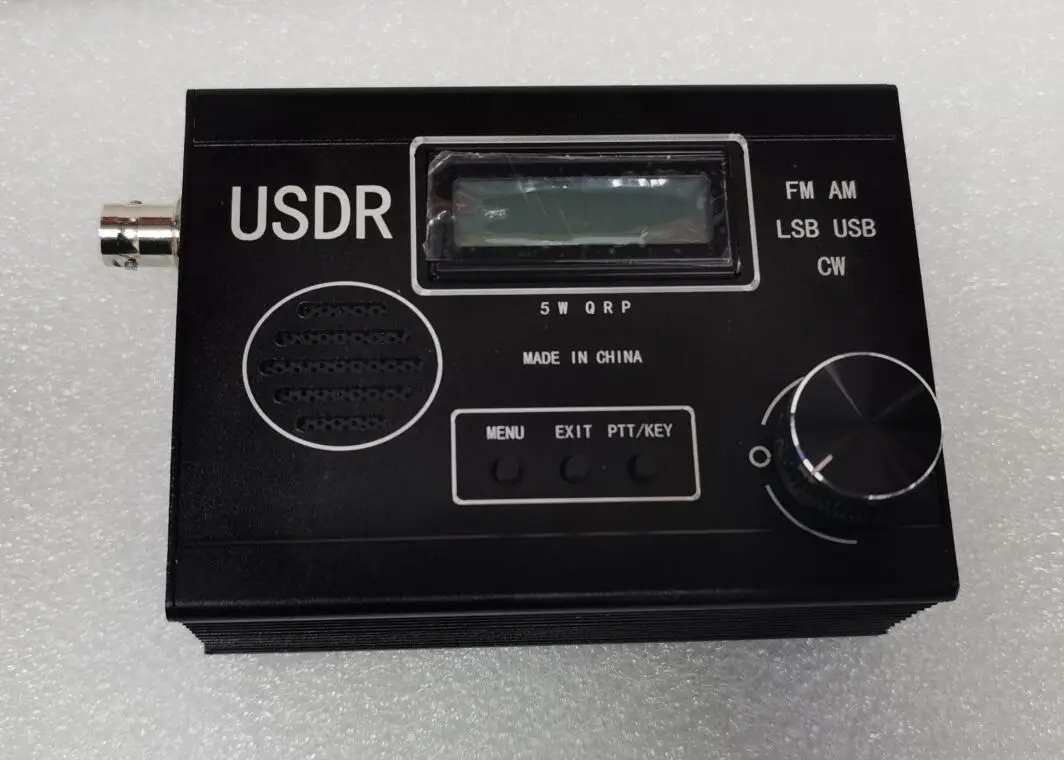

Мини USDR USDX 5 Вт 8 диапазонов 1015172030406080 м SDR радиоприемник SDR трансивер FM AM LSB USB CW

Программное обеспечение USDX с открытым исходным кодом:

Https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Некоторые аппаратные сайты с открытым исходным кодом: https://dl2man.de/

Https://antrak.org.tr/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/

Https://www.qsl.net/py2ohh/trx/usdx/usdx.html

Группа:

Https://groups.io/g/ucx/topics

Описание:

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Он может похвастаться 1602 экраном, оснащенным зарядным устройством, встроенным динамиком! Он может

Быть подключенным к автоматической клавише, и может быть декодирован cw.

Особенности:

-Использование BS170 серии tranismit трубки, прочный

-Может использоваться путем подключения антенны (BNC розетка)

-8 полос. Мощный стоячий волновой цифровой дисплей! Внешняя 13,8 В максимальная мощность 10 Вт!

-Размеры: 76x37x100 мм

-Используйте TCXO для KDS. Точность 0,5 ppm (1ppm в год)

-Алюминиевый корпус

Список функций:

-Простой, интересный и универсальный QRP SSB трансивер со встроенными функциями DSP и SDR

-Этап запуска EER E-level управляемый SSB

-Источник питания 13,8 В обеспечивает выход около 5 Вт PEP SSB

-Поддержка полного режима: USB, LSB, CW, AM, FM

-Фильтр DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц

-Функция DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), TX

Ворота шума, управление драйвером TX, регулятор громкости, дБм/с-метр

-SSB Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dBc, IMD3 (два тона) -33dBc, прием: лучше, чем-50dBc

-Многополосная поддержка, непрерывно регулируемая в частотном диапазоне 160-10 м (и потеря производительности от 20 кГц .. 99 МГц)

-Простая модификация установки с 8 сменными компонентами и 8 проводами

-Легкий, недорогой трансивер: благодаря электронному передатчику EER он обладает высокой энергоэффективностью (не требуется громоздкий радиатор) и простым

Дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)

-Сцена передатчика SSB полностью основана на цифровом и программном обеспечении: контролируя фазу SI5351 PLL (с помощью крошечного изменения частоты I2C более 800 кбит/с) И амплитуда PA (через ШИМ) для образца входного микрофона и восстановления сигнала SSB. Цепь формирования ключа PA)

-Полностью цифровой и программный SDR приемник этап (опционально): образец I/Q (комплекс) сигнала от квадратурного детектора выборки цифровой миксер, И выполнить под углом 90 градусов; Точности фазового сдвига в программном обеспечении (хильбер преобразования) и исключают друг, добавив сафей пппояс сафей

-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)

-Уровень шума приемника MDS: -135 ДБм (200 Гц BW) на частоте 28 МГц

-Селективность приемника: частота крутой настройки-45 дБ/десять раз сворачивается +/- 2 кГц

-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб

-Поддержка CAT (поднабор TS480), вы можете передавать аудио, нажимать кнопки и отображать текст через CAT

-Это, вероятно, самый экономичный и простой в построении автономный SDR/SSB трансивер. Большое упрощение упрощает оригинальную цепь QCX (то есть уменьшает компоненты установки на 50%, уменьшает компоненты установки на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания), И является более универсальным

Введение порта:

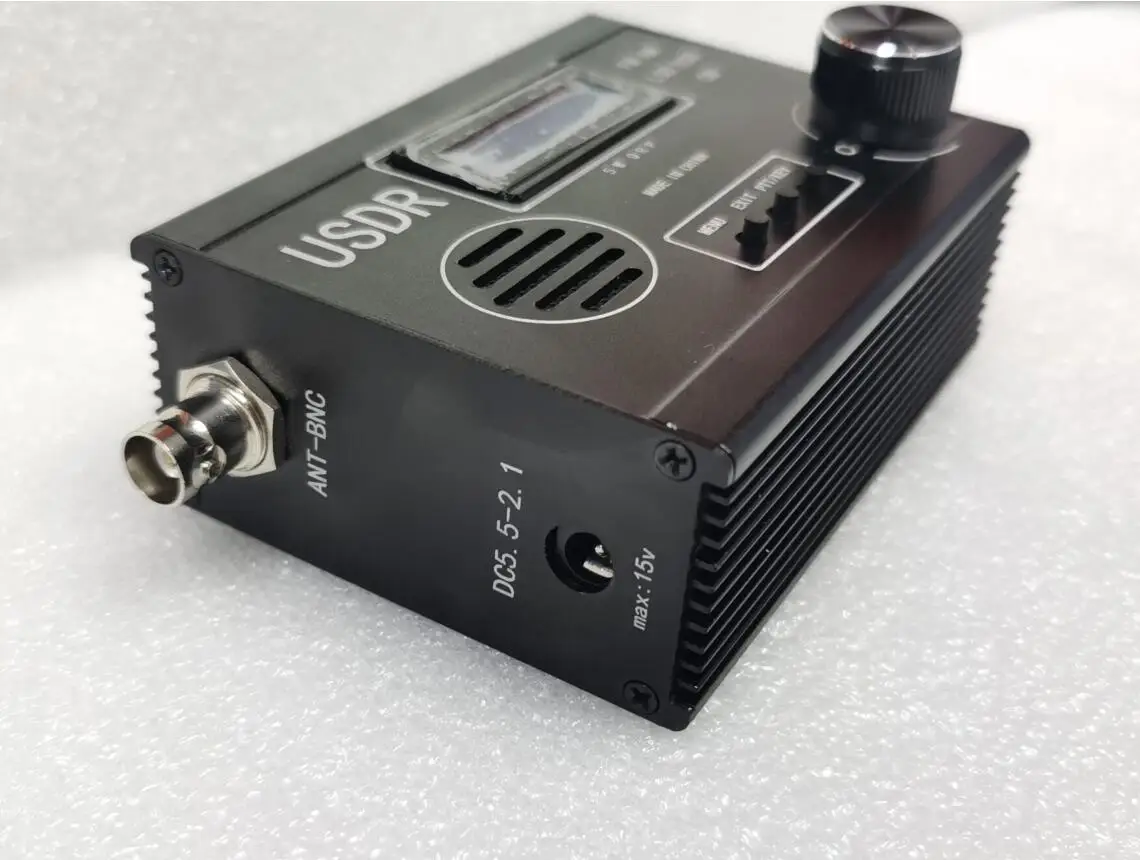

-DC 5,5-2,1, максимум 15v, 13,8 V/3A: внешнего источника питания Порт

-Ключ: автоматическое соединение корпуса ключа (A, B, одиночный ключ)

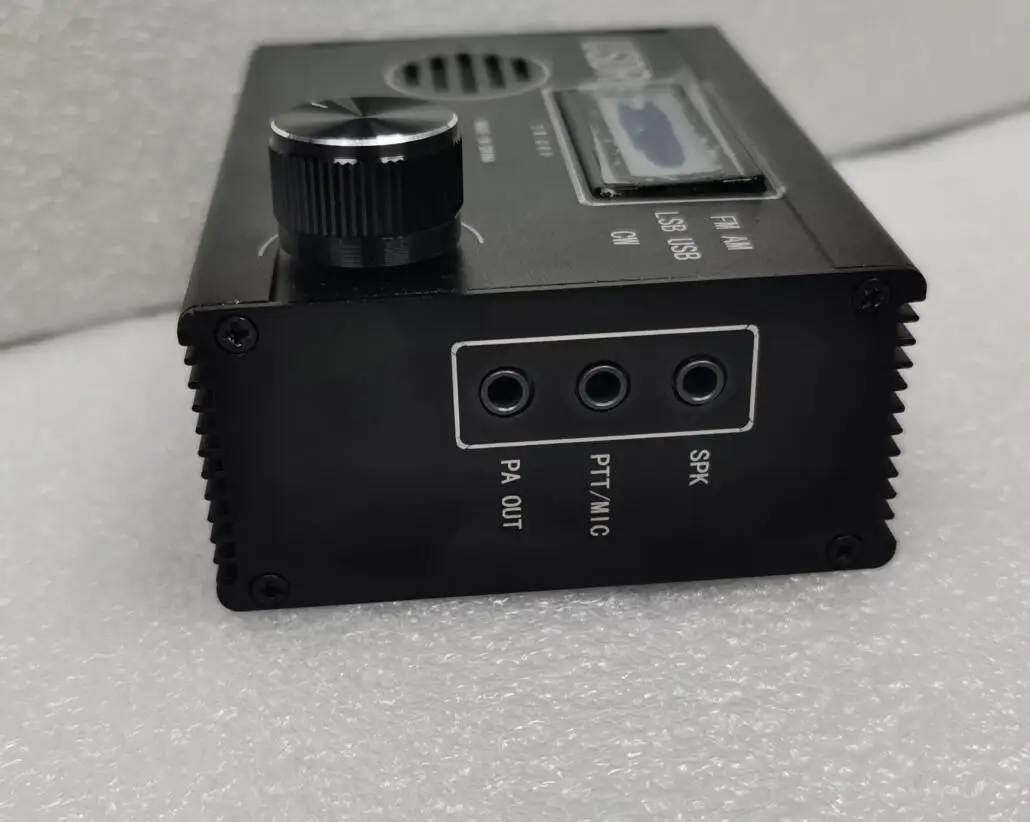

-PA: внешний усилитель мощности, PTT сигнал

-Микрофон: внешний микрофон

-SPK: внешний динамик

Посылка включает в себя:

-1 набор трансиверов

-1 х ручной микрофон
