Двойной сбалансированный смеситель активный радиочастотный смеситель вверх-преобразователь вниз-преобразователь баллонная катушка связующий сигнал ADL5801

Двойной сбалансированный миксер активный радиочастотный миксер вверх-Конвертация вниз-конверсия балун катушка Соединительный сигнал ADL5801

Основные характеристики:

-Удобно использовать

-Аккуратный дизайн и высококачественные материалы

-Смеситель для преобразования вверх и вниз

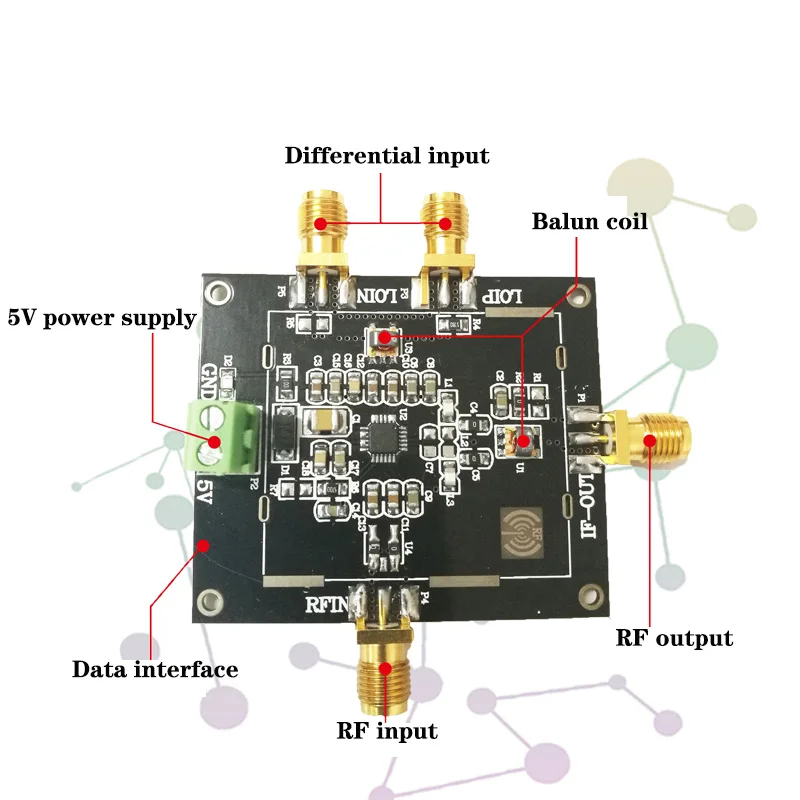

-Балун катушка Соединительный сигнал для ввода и вывода

-Для соревнований студентов и развития личных проектов

Описание микросхемы модуля:

С высокой линейностью, двойной сбалансированный активный микшер-сердечник и интегрированный локальный буферный усилитель осциллятора, ADL5801 обеспечивает высокодинамическое преобразование частот от 10 МГц до 6 ГГц. Выделенная линеаризация позволяет миксеру обеспечить улучшенную производительность IP3 на высоких входных уровнях. Функция регулировки смещения оптимизированная линейность входного сигнала, одиночная боковая фигура шума и постоянный ток от одного контрольного штифта. В мобильных приложениях внутриполосные блокирующие сигналы могут привести к разложению динамической производительности, а высокая линейность входного сигнала ADL5801 может решить эту проблему. Функция адаптивного биаинга обеспечивает высокую производительность IP3 при наличии сильных блокирующих сигналов. Когда сильные помехи больше не происходят, ADL5801 автоматически искажает для достижения низкого уровня шума и низкого энергопотребления.

Эти элементы обеспечивают превосходный локальный осциллятор-RF и LO-IF утечки, который, как правило, лучше, чем-40dBm. Выход IF внутри соединен с сопротивлением источника 200 Ω. Когда нагрузка является 200 Ω, преобразования напряжения Коэффициент усиления составляет 7,5 дБ (стандартно). Широкий частотный диапазон открытия, если выход делает ADL5801 пригодным для использования в качестве преобразователя в различных применениях передачи.

Особенности чипа:

-Широкополосный канал вверх и вниз конвертер

-Коэффициент усиления преобразования энергии: 1,5 дБ

-Широкополосный RF, LO и IF порты

-Боковой шум: 10 дБ

-Отличная Блокировка однополосного шума

-Вход IP3: 27 дБм

-Вход P1dB: 12dBm

-Локальный привод осциллятора: 0dBm (Типичный)

-Утечка локального осциллятора на выходе RF: -40 дБм

-Один источник питания: 5 В @ 80 мА. Регулируемый уклон для работы с низким энергопотреблением

-4 мм х 4 мм, 24-контактный лфксп упаковка

Применение:

-Приемник базовой станции сотового телефона

-Беспроводное соединение вниз конвертер

-Преобразование широкополосного модуля

-Приборы

Характеристики:

-Наименование товара: миксер ADL5801

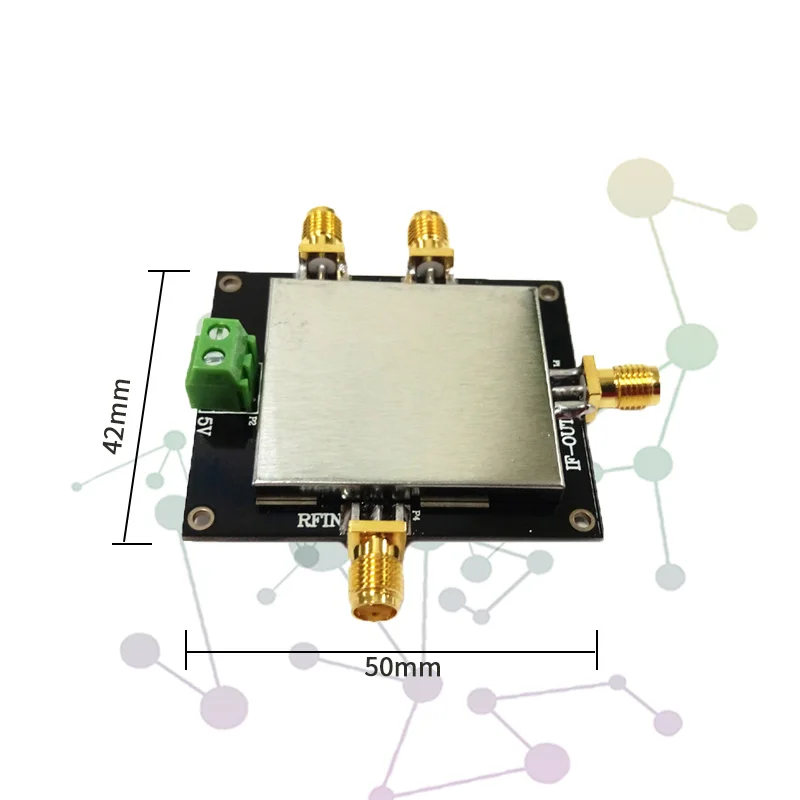

-Размер: 50x42 мм

-Источник питания: 5 В

Посылка включает в себя:

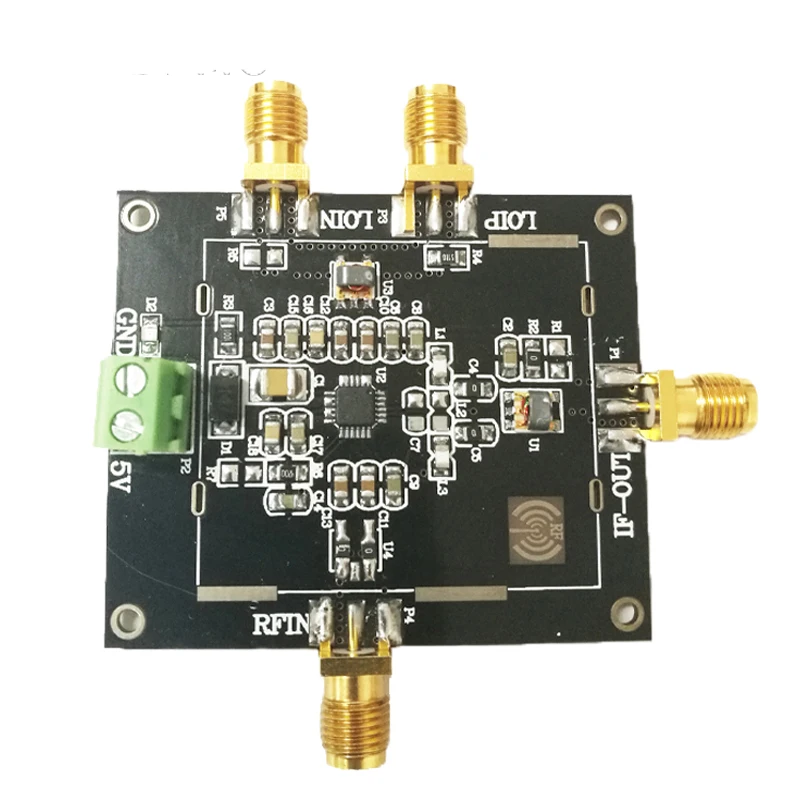

-1 радиочастотный модуль смесителя
