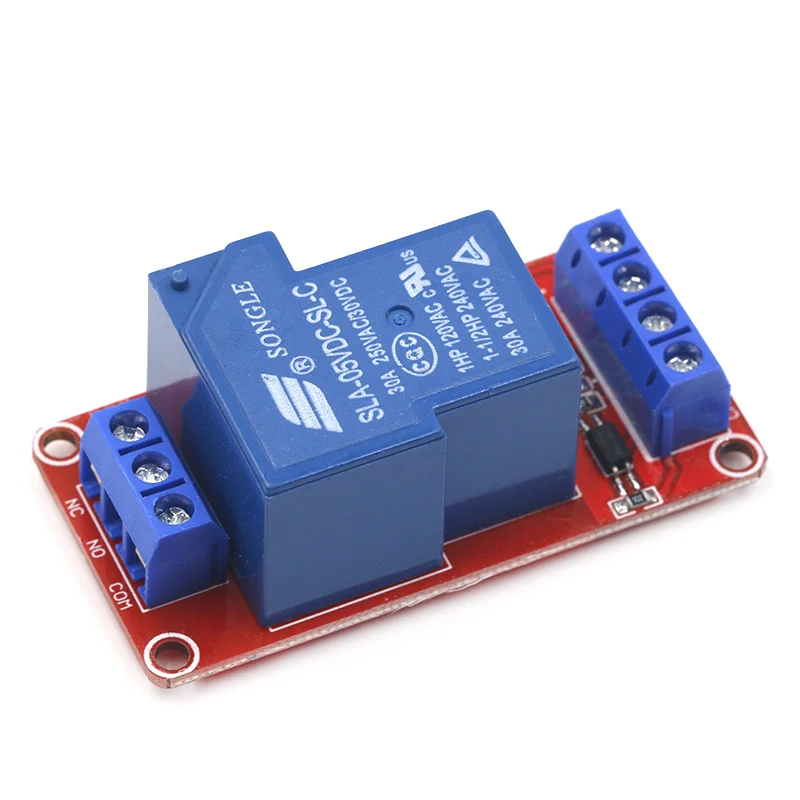

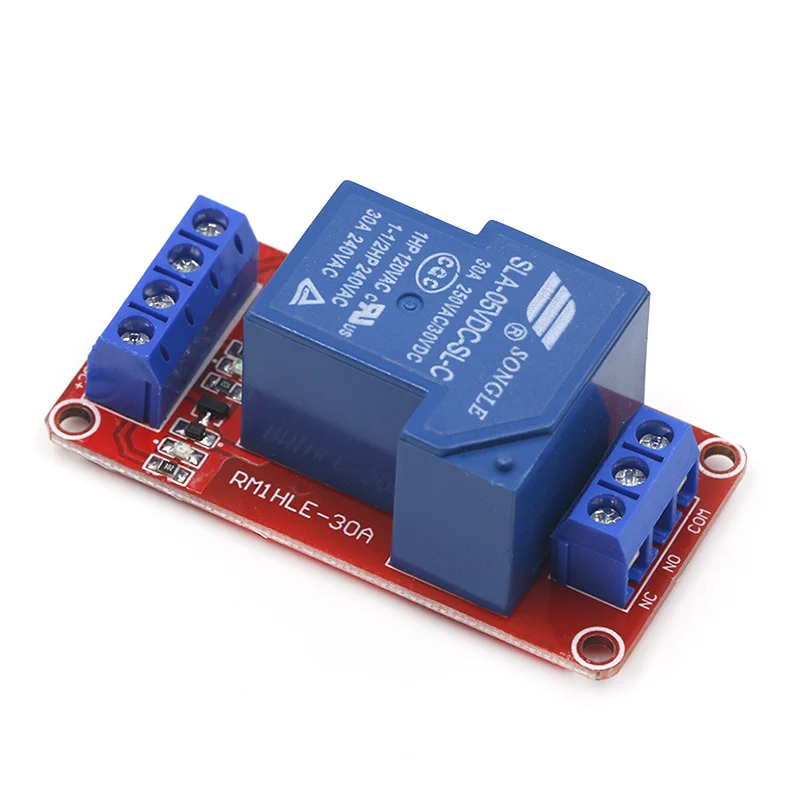

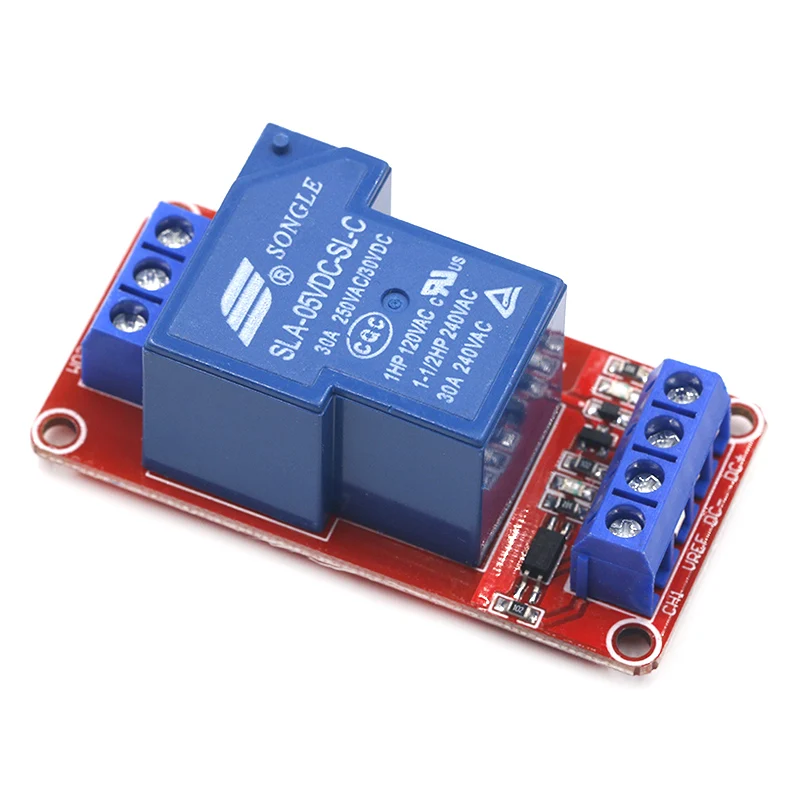

1 шт., 5 В, 12 В, 30 А, двухсторонний изоляционный релейный модуль, триггер высокогонизкого уровня 5 В, 30 А, 1-канальный релейный модуль + электронный с оптроном

1 шт. 5 в 12 В 30A двухканальный релейный модуль высокого/низкого уровня триггера 5 в 30A 1-канальный релейный модуль + электронный с оптомуфтой

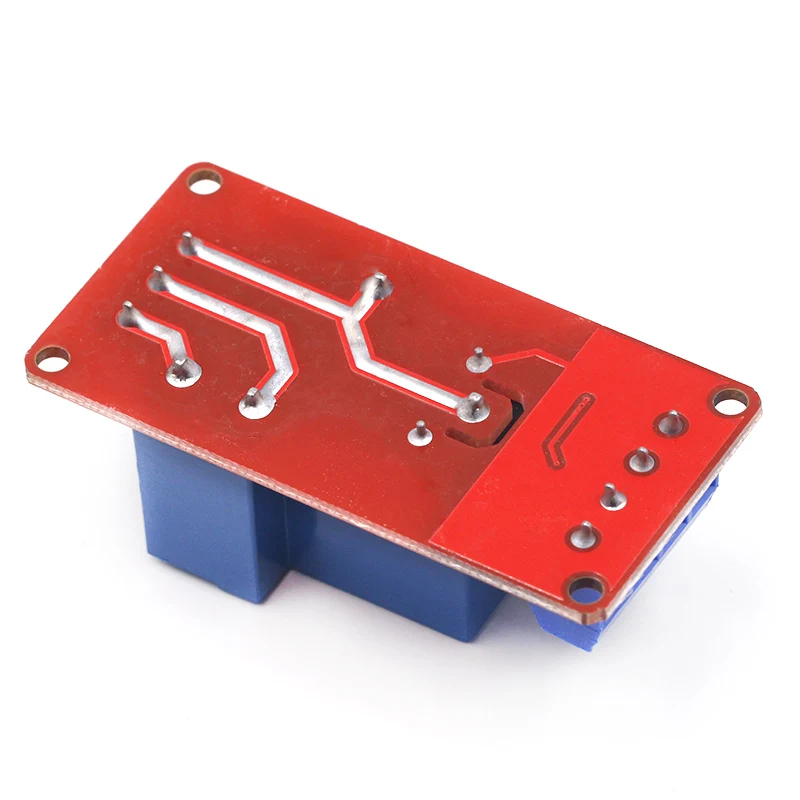

Изолированный 1-канальный высокой мощности реле контроля холодильного агрегата, вызванные высокого уровня сигнала, только в том случае, 3mA в настоящее время требуется для управления реле с управление пропускной способностью 30A, В модуле используются оригинальные высококачественные реле питания, небольшие упаковочные оптопары, высокомощные и высоковольтные триодные, красные и синие сигнальные индикаторы, двухсторонняя печатная плата военного класса, Комплексный макет платы, стабильная производительность, может широко использоваться в различных случаях управления питанием. Описание модуля

1. В модуле используются оригинальные высококачественные реле, Максимальная нагрузка нормально открытого интерфейса: AC 250 В/30A, DC 30 В/30A;

2. Использование небольшой оптопары, сильная способность анти-помех и стабильная производительность; Пусковой ток требует только 3 мА;

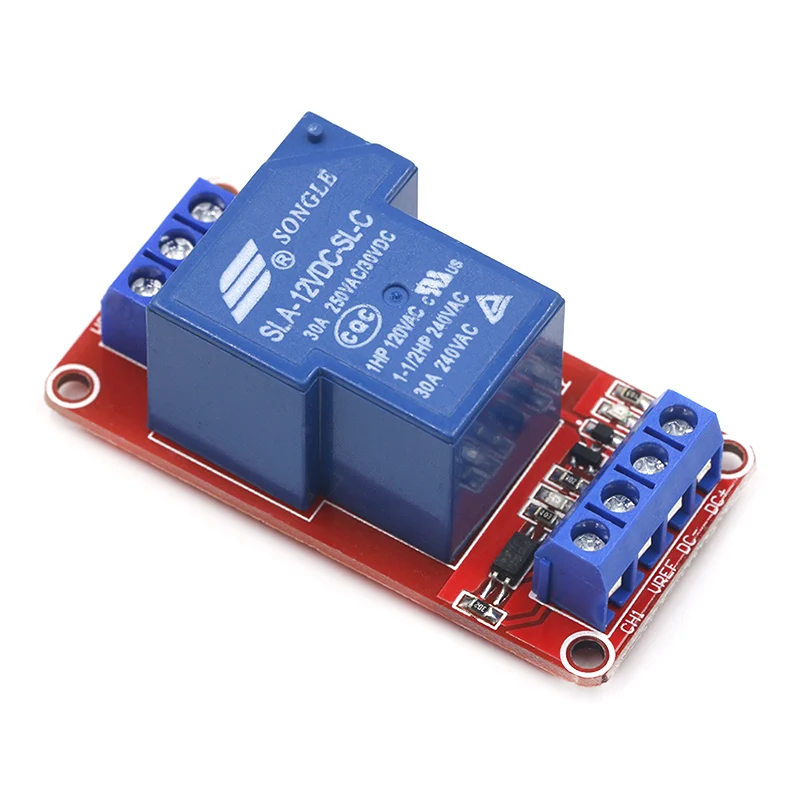

3. Рабочее напряжение модуля доступно в 5 В и 12 В;

4. Реле закрыто на высоком уровне, модуль содержит резистор с ограничением тока, высокий уровень может быть DC +, или порт ввода/вывода одночипного микрокомпьютера может быть установлен высоко;

5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет действовать;

6. Индикатор питания (красный), 1 индикатор состояния реле (синий)

7. Дизайн интерфейса гуманизирован, все интерфейсы могут быть напрямую подключены через клеммный блок, что очень удобно

8. Размер модуля: 6,0 см * 3,0 м * 2,5 см (длина * ширина * высота)

9. Есть 4 фиксированный Болт отверстия диаметром 2,0 мм для легкая установка

Два модуля интерфейса

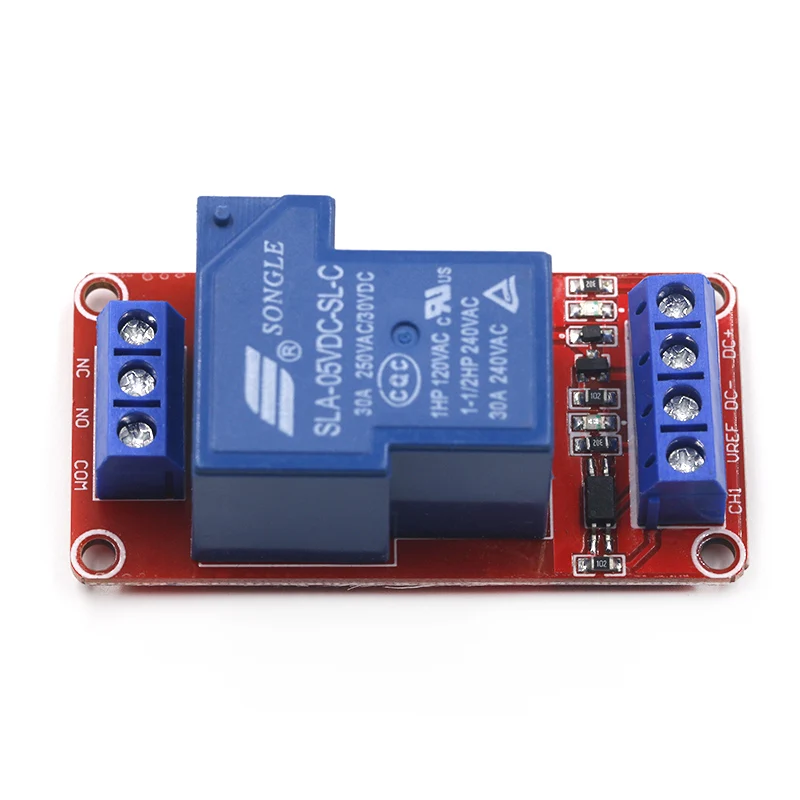

Модуль управления конец: есть 4-проводной интерфейсов, все интерфейсы имеют проводов терминалов, что удобно для пользователей, чтобы провода

1. DC +: отрицательный полюс внешнего источника питания постоянного тока (доступны модули 5 В, 12 В и 24 В)

2. Постоянный ток-: отрицательный полюс внешнего источника питания постоянного тока

3. VERF: блок управления фотоэлектрической изоляцией относится к проводу заземления, этот сигнал должен быть подключен к отрицательному полюсу источника питания платы управления пользователя

4. CH1: интерфейс управления реле, высокий уровень (относительно VERF) соответствующие реле тянет в

Примечание:

Изолированный релейный модуль предназначен для адаптации к тяжелой электромагнитной среде или высоким требованиям к сигналу. Если вы хотите достичь полного эффекта изоляции, источник питания панели управления пользователя (то есть, источник питания, подключенный к VERF) И источник питания релейного модуля (DC +/DC-) следует отличить. Если два источника питания имеют одно и то же основание, эффект полной изоляции не может быть достигнут. В это время пользователи могут выбрать наш более экономичный Стандартный неизолированный релейный модуль.

Релейный выход терминала: у этого товара есть 3 проводов интерфейс, все интерфейсы имеют проводов терминалов

1. Номер: реле обычно является открытым интерфейсом, реле приостановлено до его закрытия, и оно короткое подключено к COM после его закрытия.

2. COM: общий интерфейс реле

3. NC: Нормально закрытый интерфейс реле. Перед закрытием реле, оно коротко подключено к COM, а затем приостановлено после закрытия.
