Балансировка JBD Smart BMS 8S, 24 В, 60 А, 80 А, 29,2 А, а LiFePO4 с Bluetooth UART NTC для солнечной системы, EV Bike

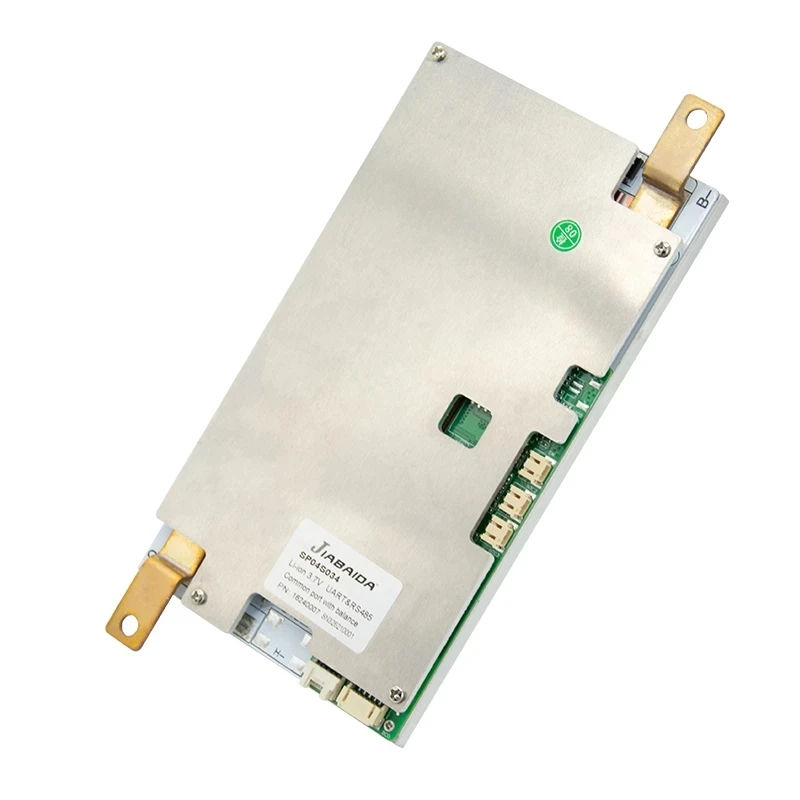

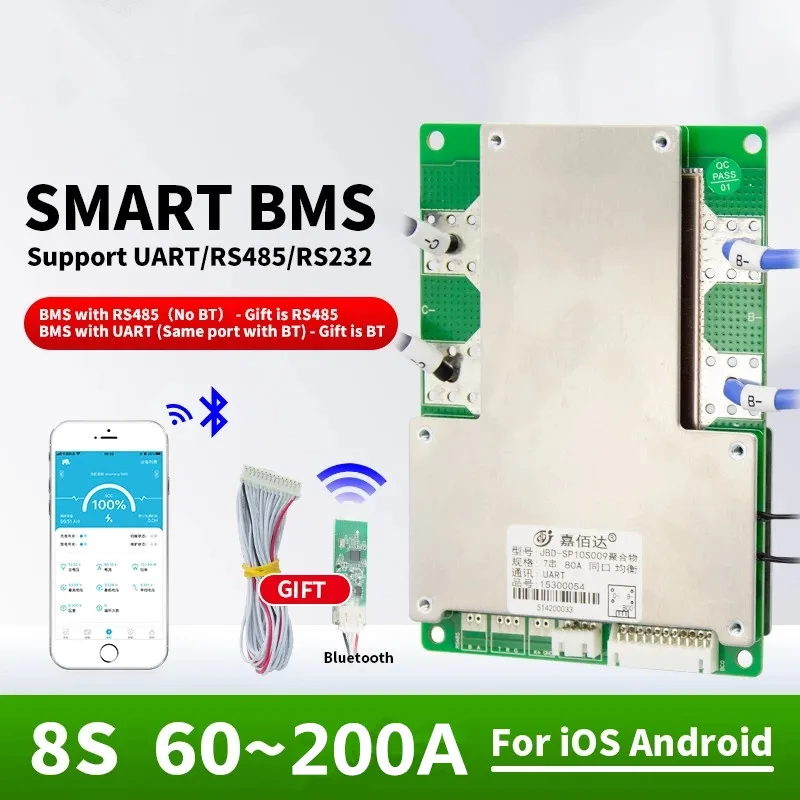

JIABAIDA Smart BMS

Описание товара:1. Поддерживаемый Тип батареи: LiFePO4Серия/струны: 8SБатареи: 3,2 В Lifepo4Напряжение: 24 ВТок: 60A 80A 100A 120A 150A 200A

2. Умное Применение:Телефон-IOS/Andriod:Приложение Xiaoxiang BMSКомпьютер-инструменты JIABAIDA (UART / RS485 / CAN)3. Bluetooth и UART являются одним и тем же портом4.Руководство по эксплуатации-Отправлено по электронной почтеОписание основной функции:Защита от перезаряда/Защита от перегрузки по току/Защита от температуры/Защита от короткого замыкания/функция балансаПреимущества:1. Интеллектуальное и мощное MOS, импортированное IC, интегрированное решение.2. Оснащен датчиком температуры, сохраненным переключателем управления.3. Заводские продажи, чем больше количество, тем ниже цена.4. Поддержка настройки (размер PCB/материал и длина балансовых проводов и выходной линии/замена алюминиевого материала корпуса/изменение параметров/увеличение функции хранения данных...)

● Посылка-BMS * Bluetooth * Баланс проводов

● 8S BMS для батареи Lifepo4

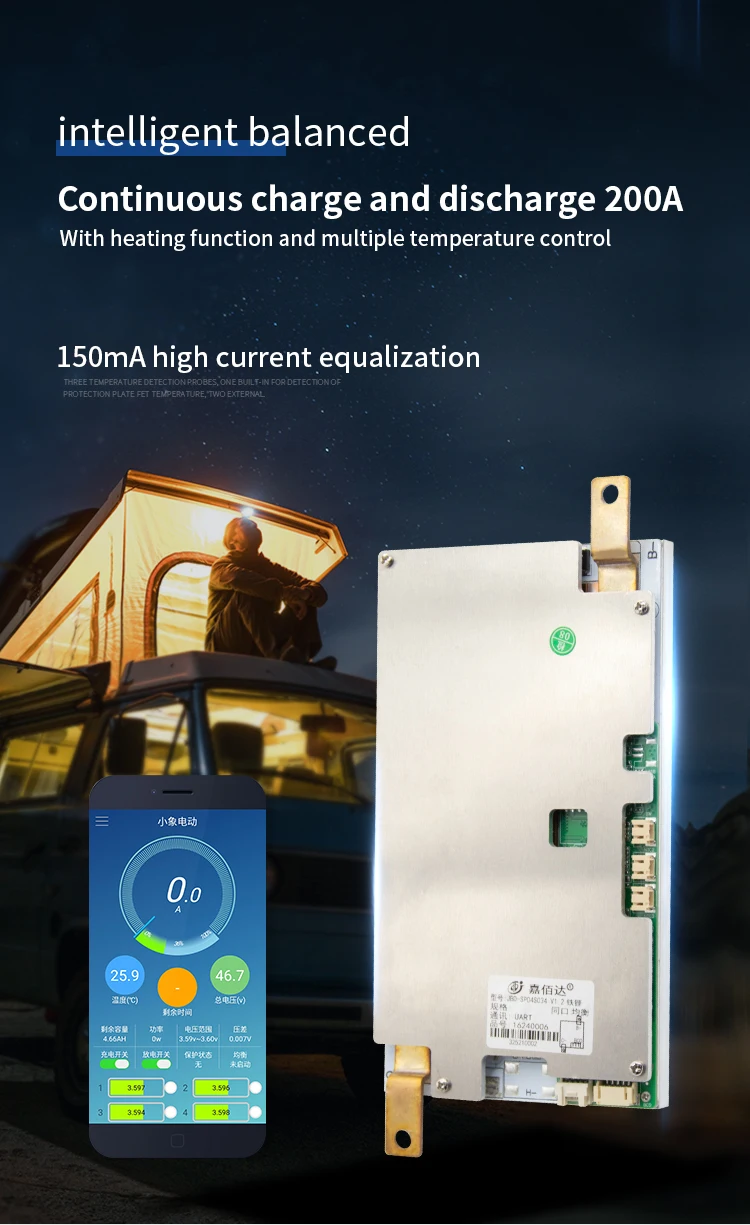

● Непрерывный ток 60-200A/Баланс тока 50-150mA

● Размеры (232 ± 2)* (105 ± 0,5) *(20 ± 1) мм

● Размеры 185 ± 0,5*102 ± 0,5*18 ± 1 мм

● Не поддерживает соединение серии

● Различные функции защиты для зарядки и разрядки

●Дополнительная функция нагрева(Без нагревательной пленки, необходимо приобретать отдельно)

● Расчет SOC и обучающая способность

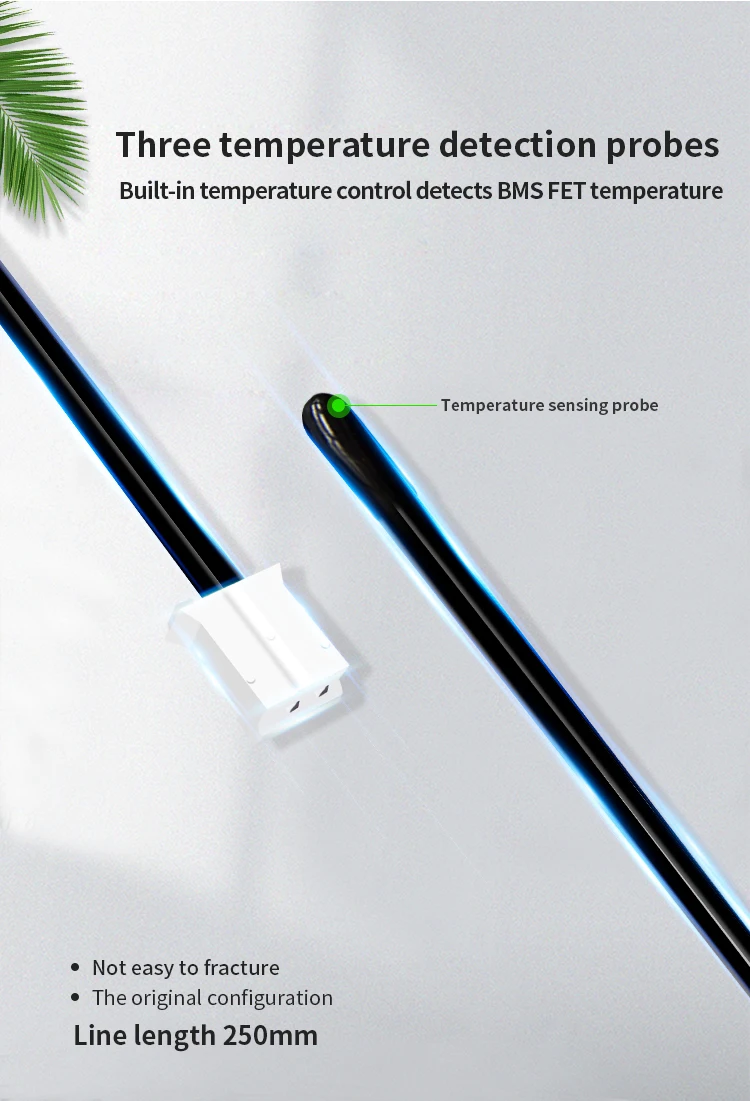

● 1 внутренний/2 внешних температурных датчика (определение температуры батареи)

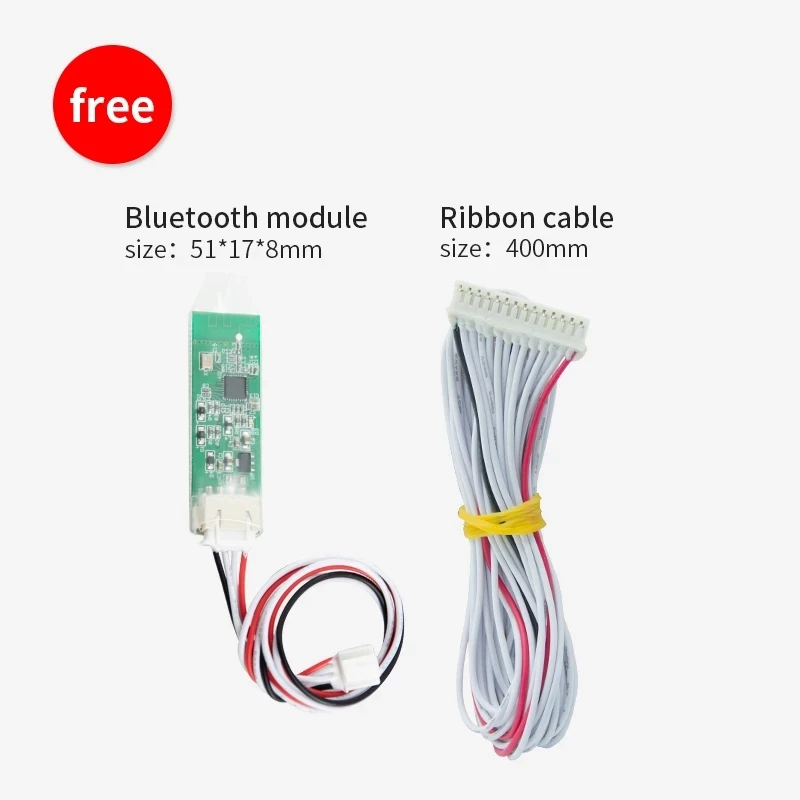

● Поддержка Bluetooth (подарок), приложение для телефона-параметры Xiaoxiang BMS можно читать в любое время (версия на английском языке)

Ссылка для скачивания-IOS (не может быть установлен): Поиск в APP STORE

Ссылка для скачивания-Andriod (можно установить): https://www.pgyer.com/Bzt1

● Поддержка коммуникационная плата интерфейса UART, дополнительный баланс заряда или статический баланс, считывание напряжения/тока/SOC/температуры/состояния защиты и других данных и онлайн-обновление

Ссылка для скачивания-http://www.jiabaida.com/uploads/soft/xiaoxiangBMS.zip?spm=5261.im.0.0.7e0e4edfdzhzxA&file=xiaoxiangBMS.zip

● Используется для небольших аккумуляторов, уличных фонарей, 12 В свинцово-кислотных сменных литиевых батарей

● Руководство пользователя-обслуживание клиентов, которое может быть отправлено по электронной почте.

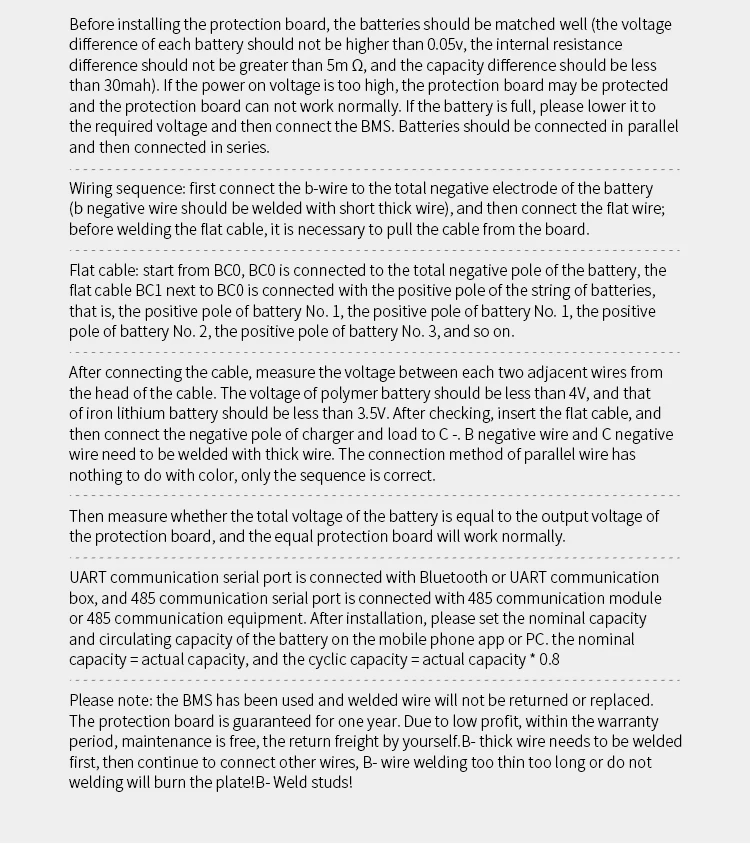

JBD BMS метод проводки

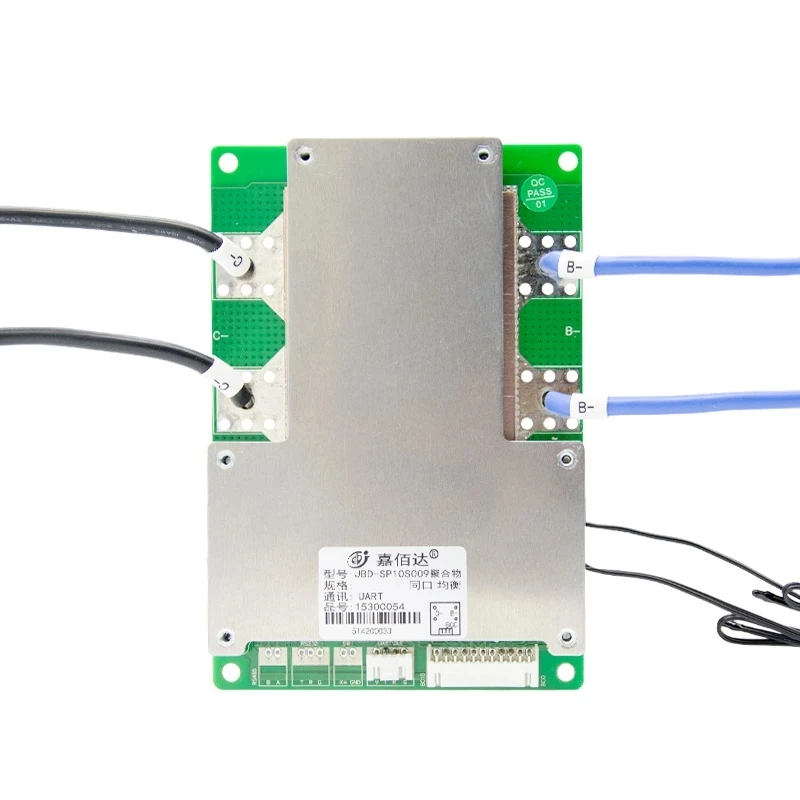

Шаг 1: Найдите положение B-,C-и BCO на защитной плате, на плате есть отметка печати; Найдите балансировочный провод, соответствующий BCO, это 1stbalancing провод.

Примечание: Пожалуйста, не подключайте провода к плате и обратите внимание на переднюю и заднюю сторону провода.

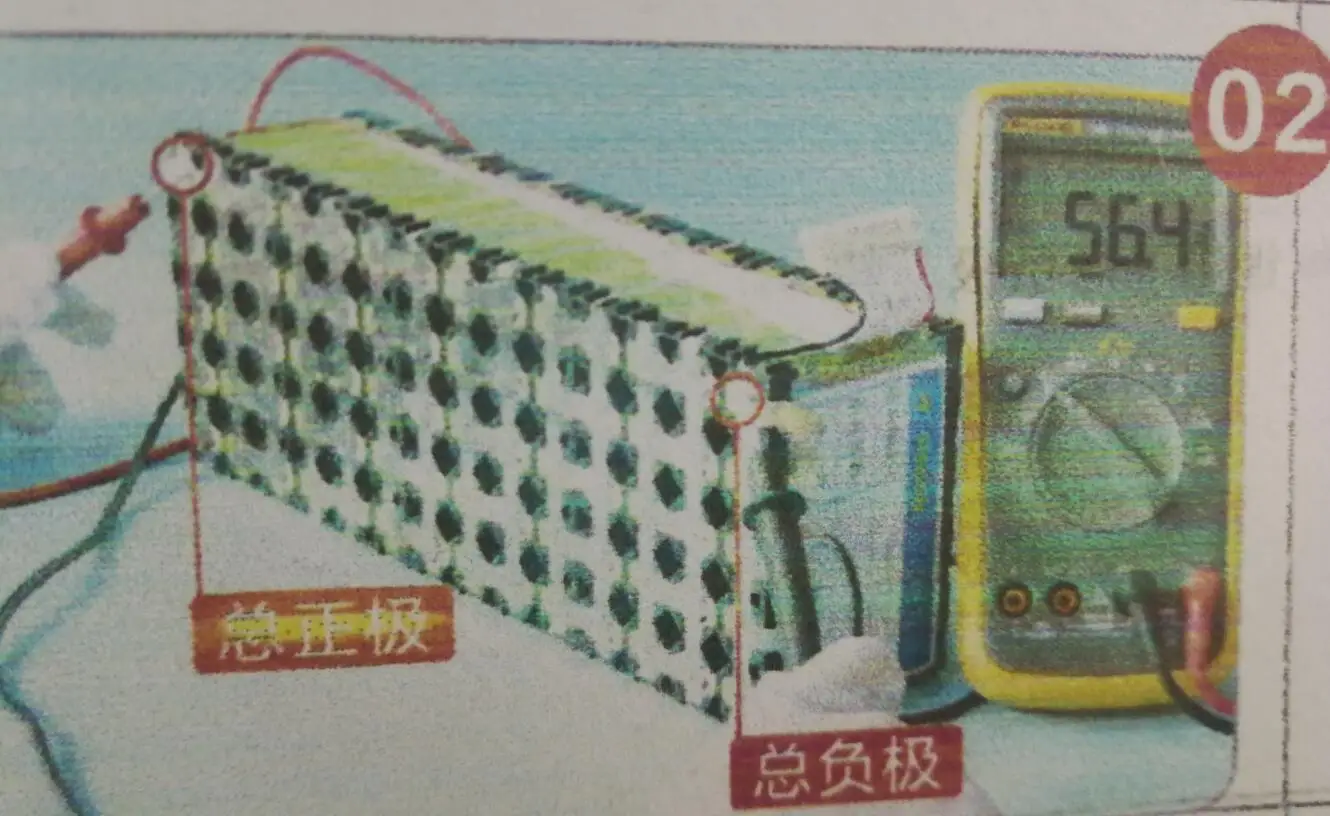

Шаг 2: Найдите полный отрицательный электрод аккумуляторной системы, это первая строка батареи, общий положительный электрод-последняя строка.

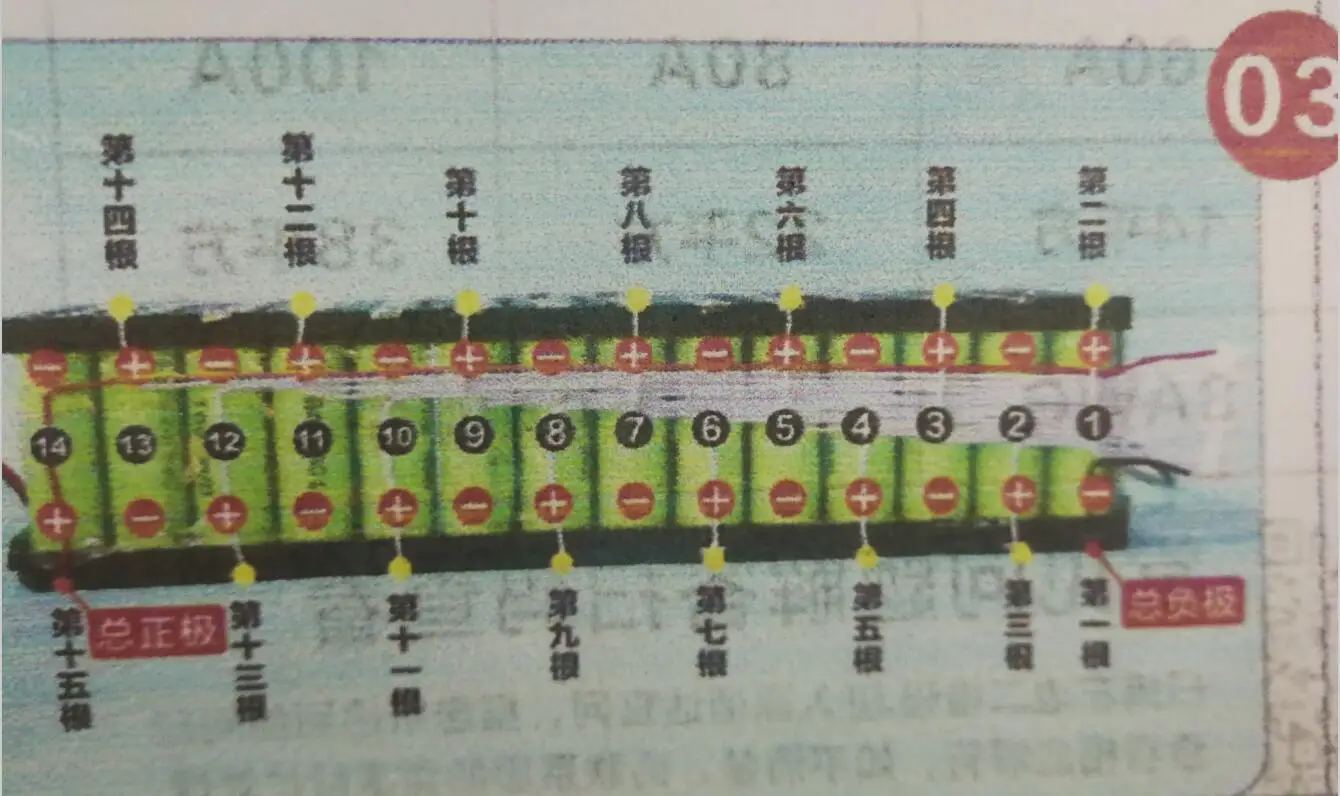

Шаг 3: Подключите 1stbalancing провод к общему отрицательному электроду, и 2ndbalancing провод к первому положительному электроду батареи, 3rdbalancing провод к второму аккумулятору положительного электрода, 4thbalancing провод для третьего аккумулятора положительный электрод, и так далее.

Примечание: балансировочные провода должны быть соединены один за другим, пожалуйста, не пропустите ни один из них.

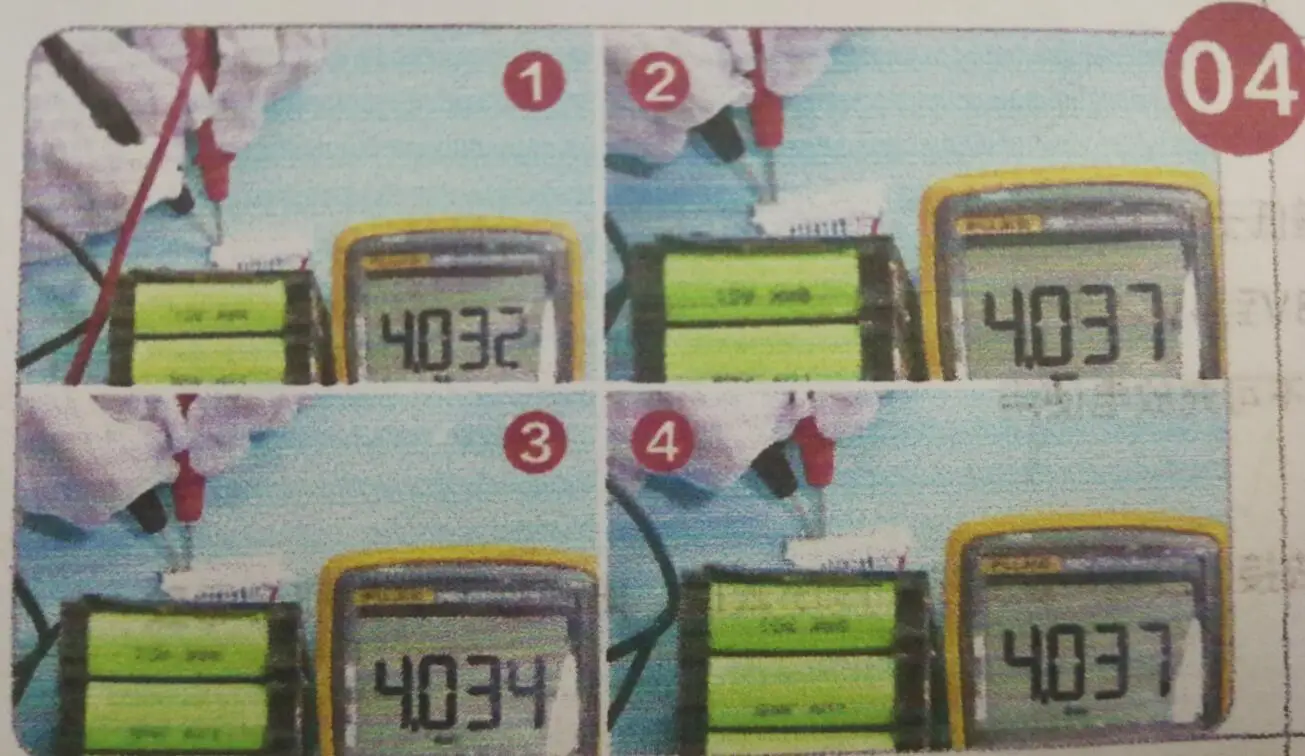

Шаг 4: пожалуйста, снимите мерки с балансировки провод Напряжение Вольтметр, начиная с 1 камень, и снимите мерки каждые два из них (литий-ионная батарея напряжение составляет от 3,0 V до 4,2 V, lifepo4 аккумулятор от 2,5 V до 3,6 V). Если данные находятся вне этого диапазона, это означает, что проводка неправильная.

Примечание: неправильная проводка может привести к повреждению платы. Поэтому, пожалуйста, убедитесь, что проводка правильная!

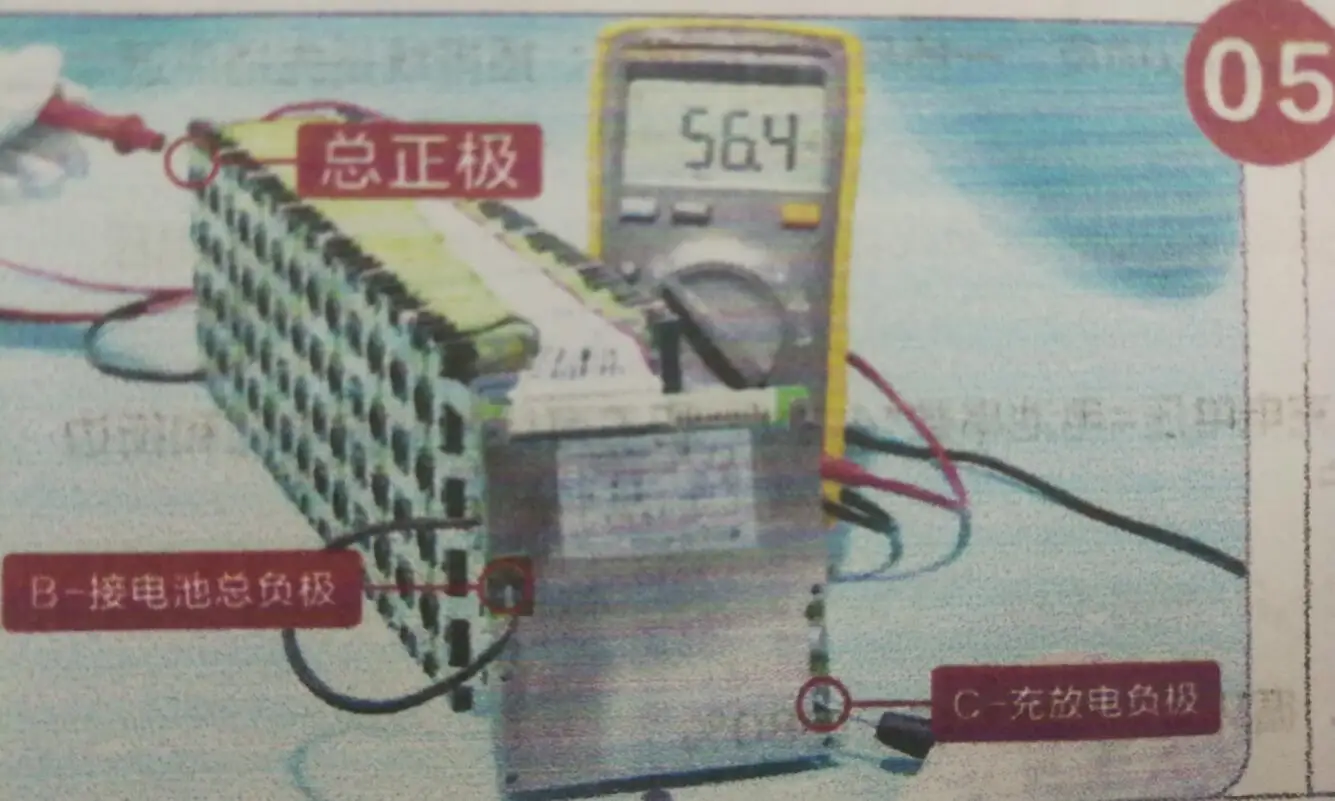

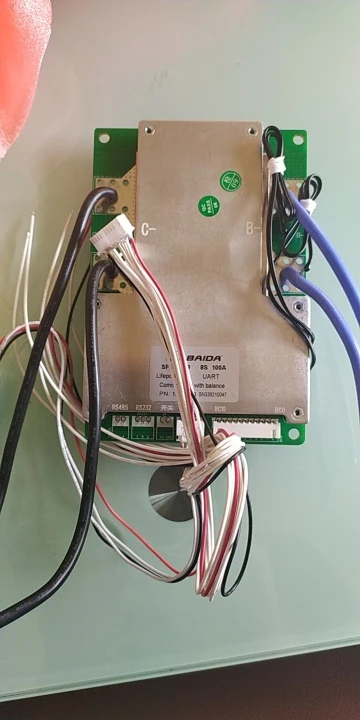

Шаг 5: после подтверждения правильной проводки, Пожалуйста, подключите B-к батарее всего отрицательного электрода, а затем вставьте правильную проводную балансировку Провода;

После этого, пожалуйста, Измерьте напряжение между B-и общим отрицательным, напряжение между C-и общим положительным, если же напряжение, означает правильную проводку.

Наконец, приварите c-к отрицательному электроду на интерфейсе зарядки и разряда; Общий положительный к положительному электроду на интерфейсе зарядки и разрядки.

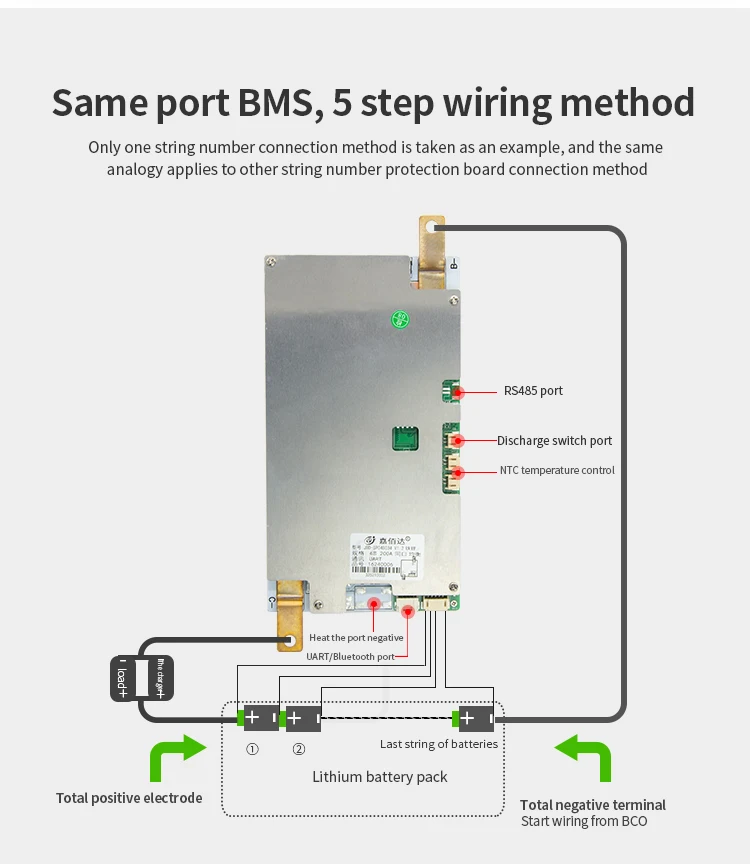

Схема подключения
