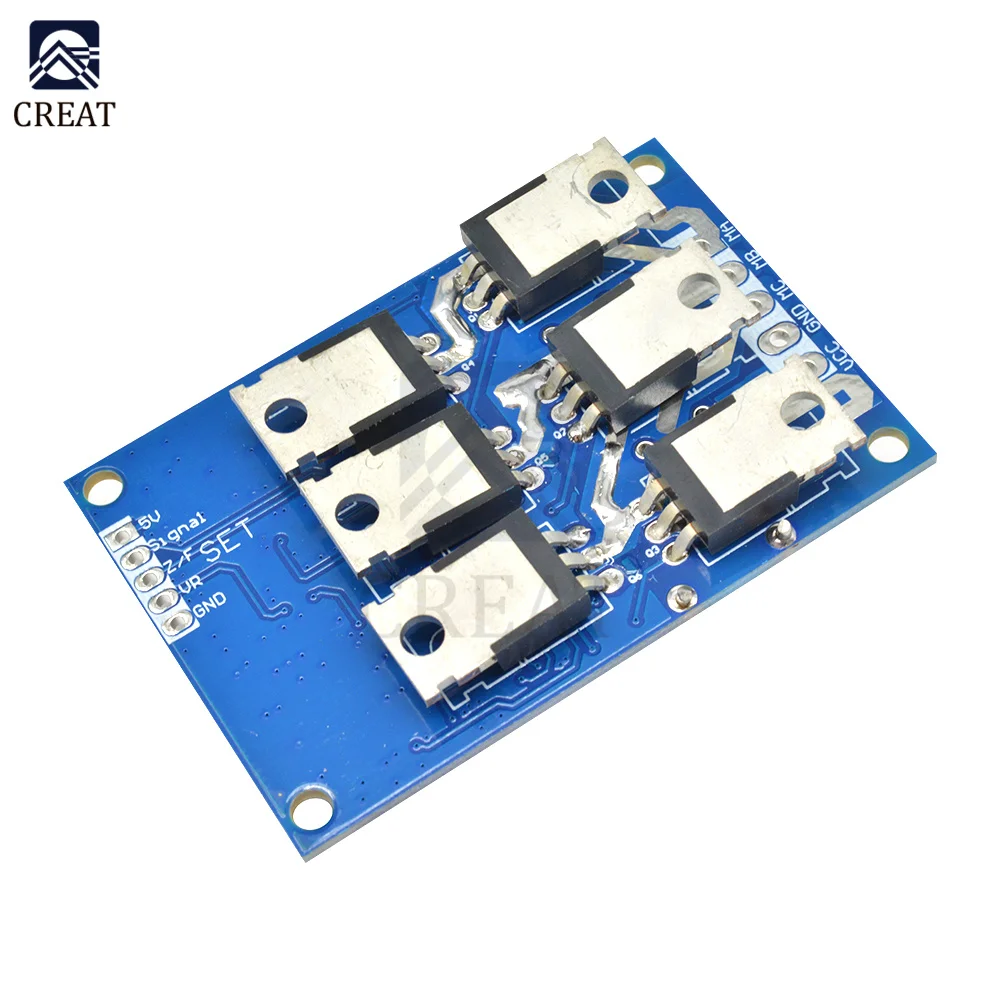

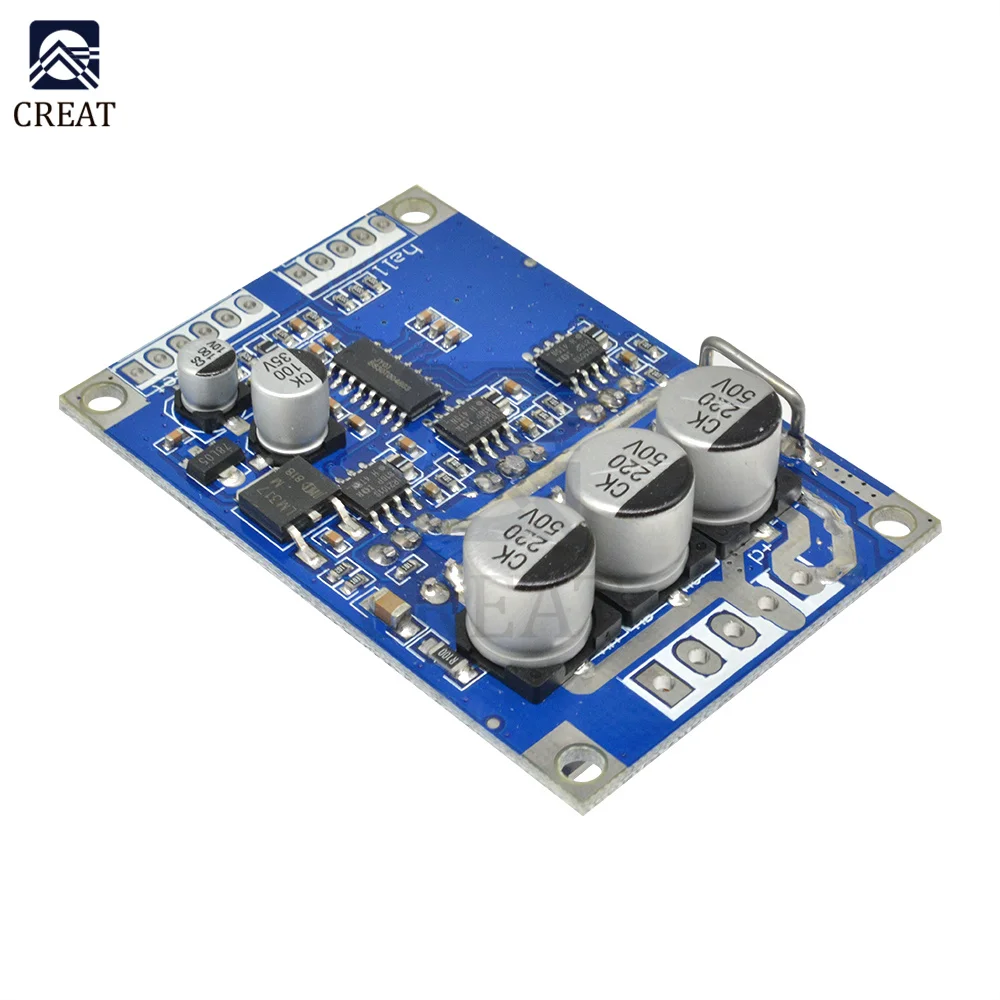

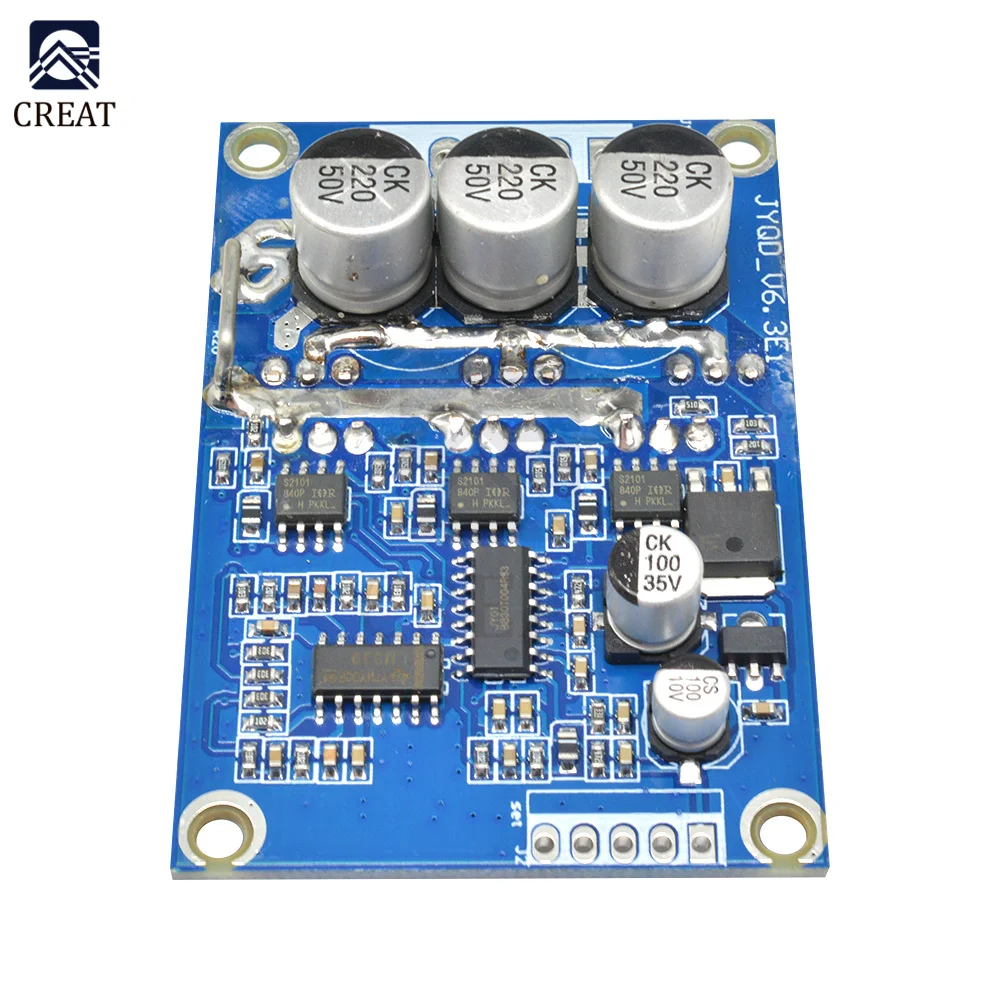

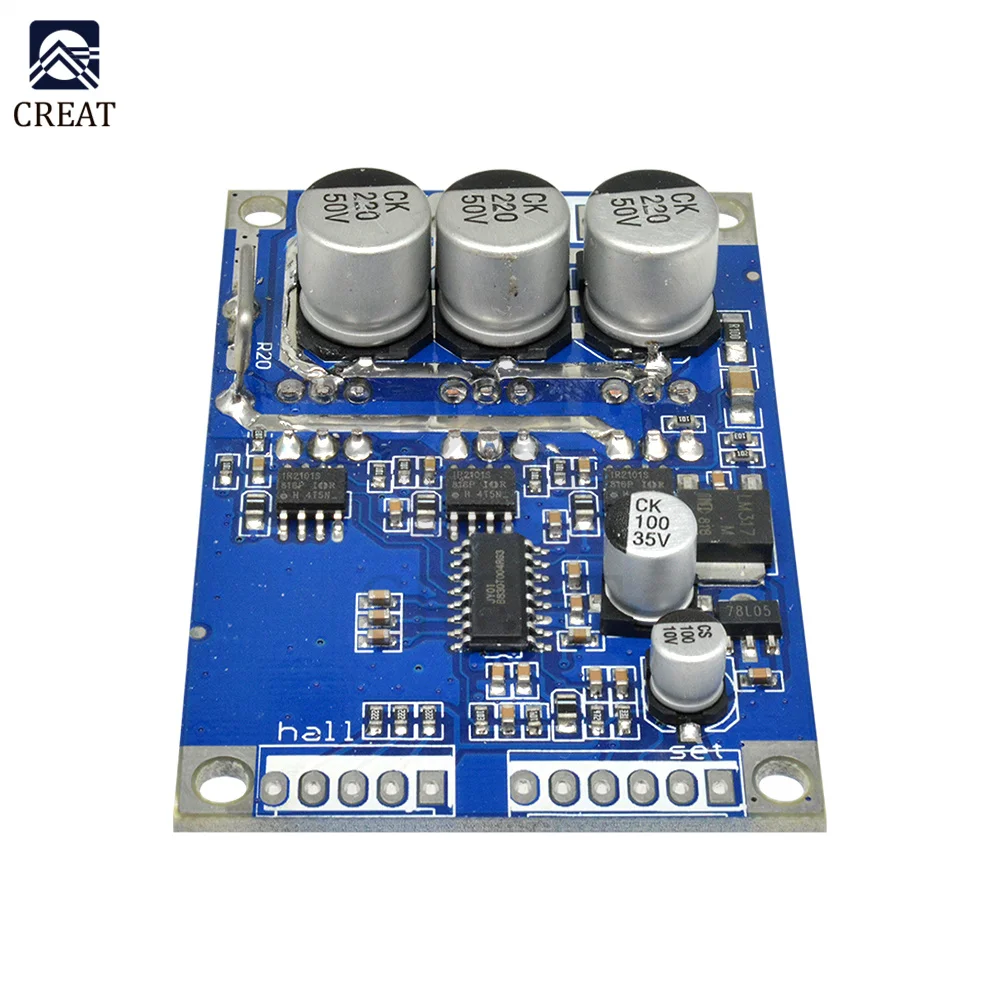

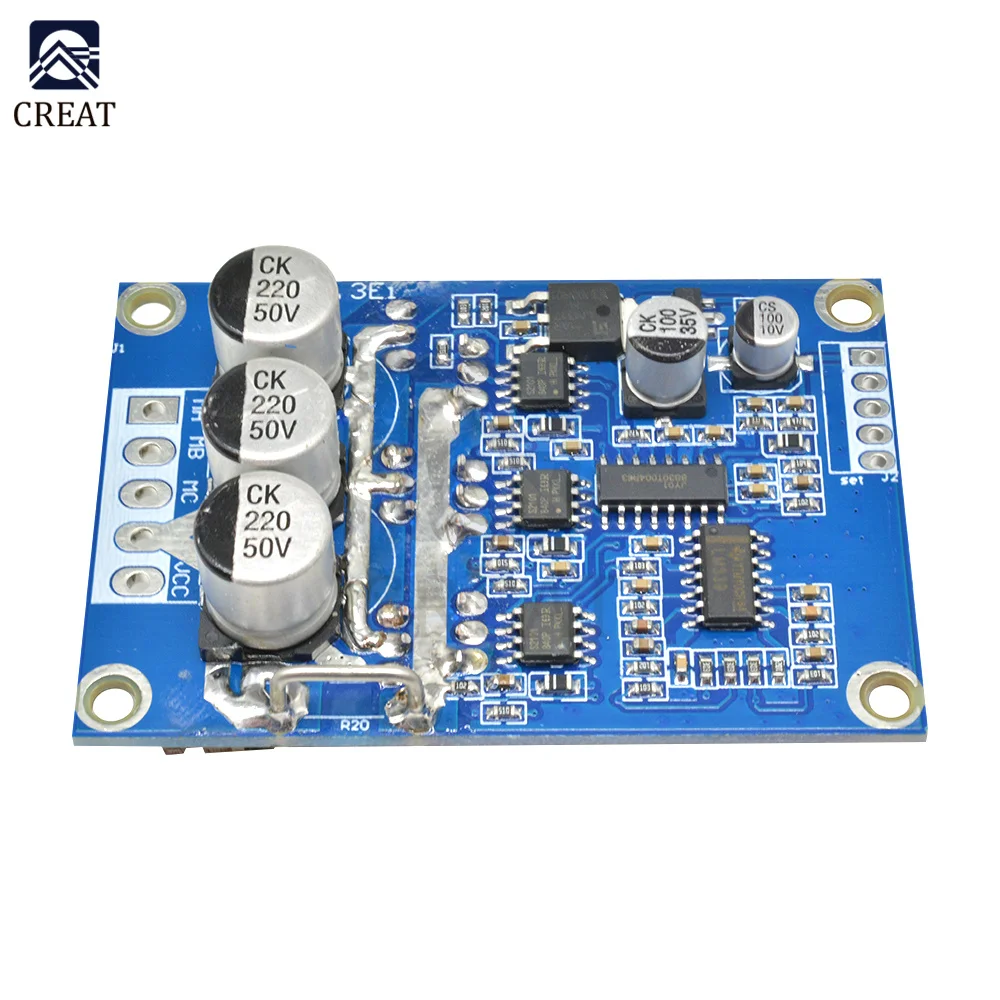

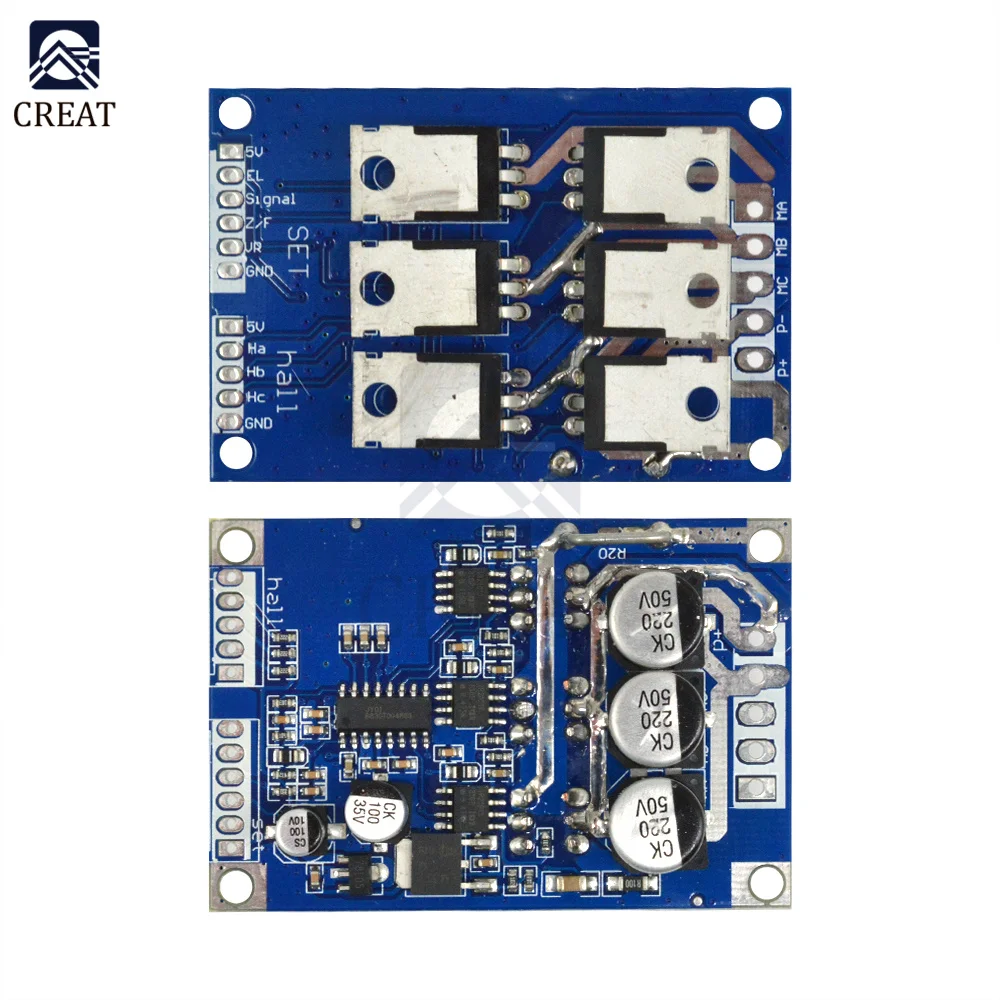

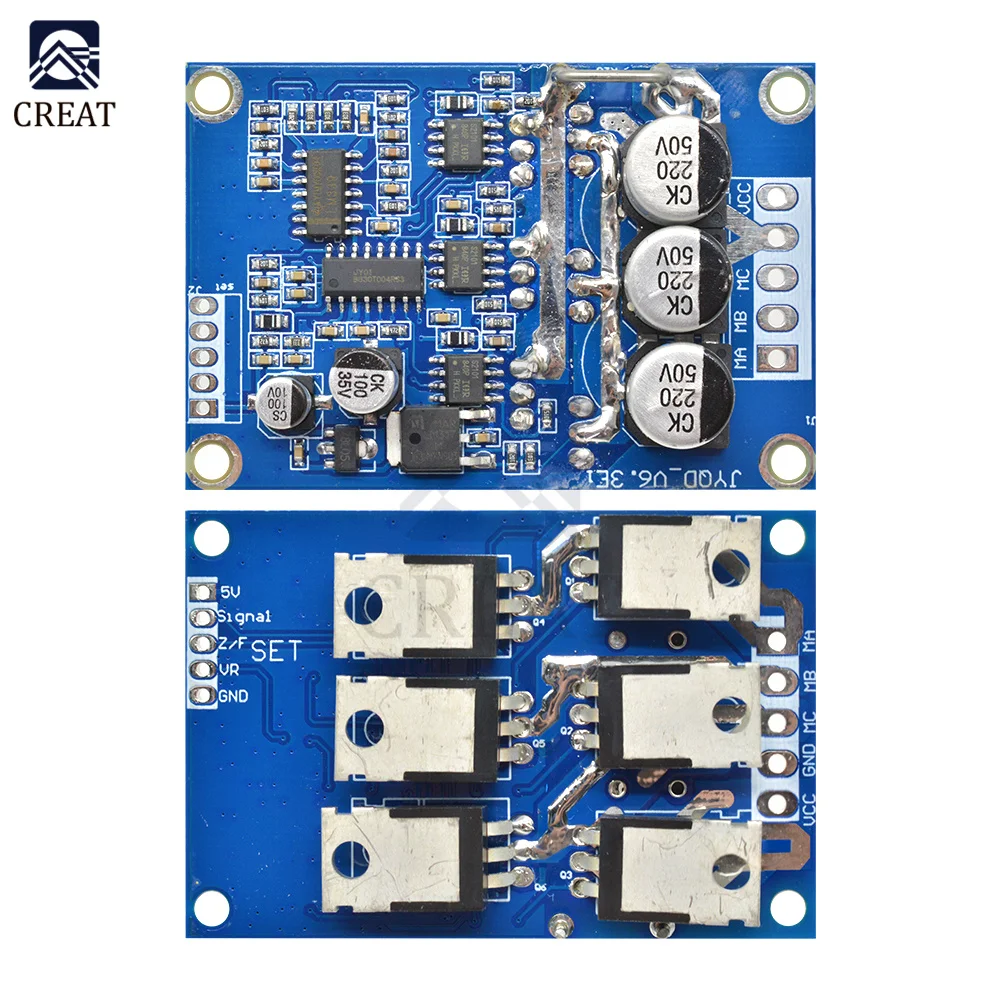

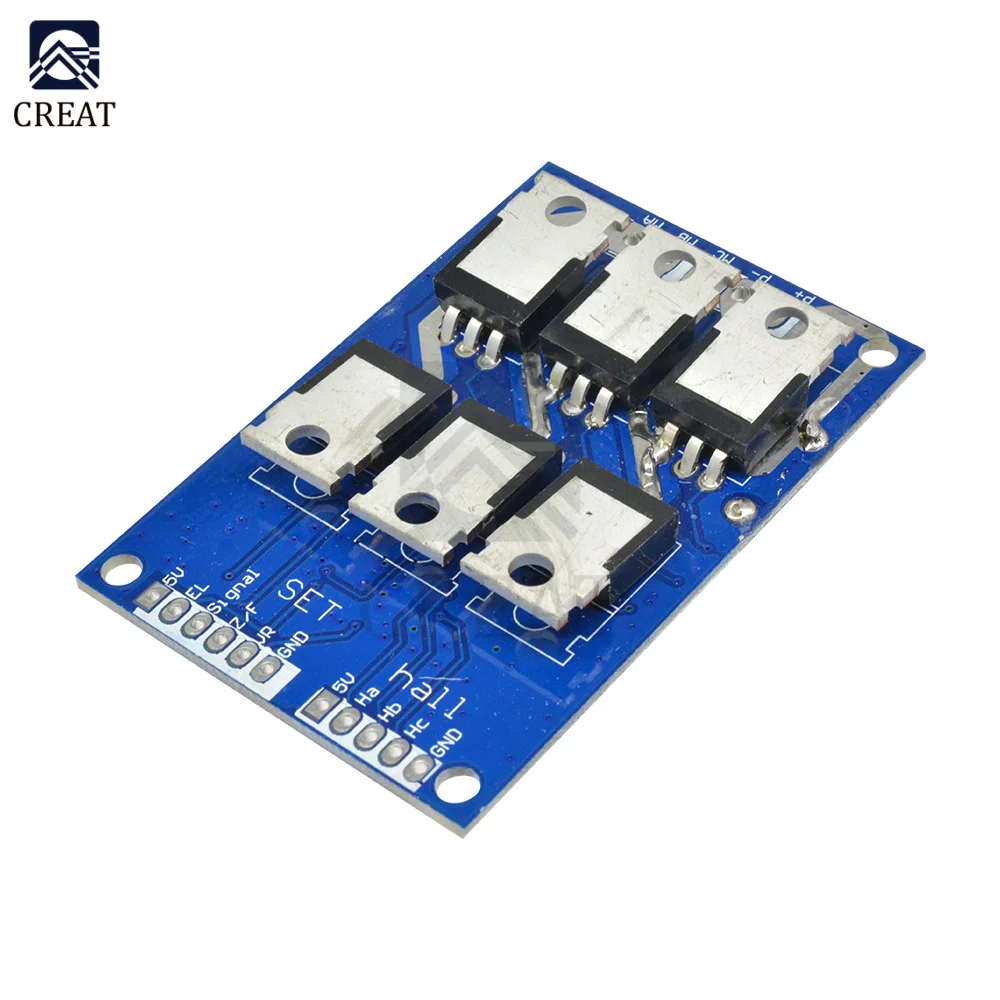

Спецификация:Рабочее напряжение: 12-36 В постоянного токаРабочий ток: 15а или меньшеМощность драйвера: 500 Вт или меньшеНапряжение скорости: 0,1-5 ВРабочая температура: -40 ~ 85 °CВлажность: 90% относительной влажностиЗащита стойла: ДаВключение управления: ДаЗащита от перегрузки по току: ДаРулевое управление: ДаСигнал контроля скорости: ДаРазмер: 63*42*17 мм (Д * Ш * В) Выход клеммы питания:VCC (положительный источник питания)GND (отрицательный)MC (фазы двигателя W)МБ (фазы двигателя V)МА (Фаза двигателя U) Набор для стороны управления:[GND] терминал управления заземлением[VR] governor end 0-5 в (соответствует 10% скорости двигателя-100%)[ZF] Управление задним ходом (подключено к 5 В или земле может заряжать направление вращения двигателя)[М] импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)[EL] включить терминал управления (подключен к 5V ot заземления, затем 5V, Заземление двигателя останавливается)[5 В] 5 в терминал управления Зал для терминалов зала:[5 в] Сила Холла положительная[Ha] сигнал зала[Hb] сигнал зала[Hc] сигнал зала[GND] Зал отрицательный Проводка:Терминал управления для набора:1. Доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.2. Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В.3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента. Посылка включает в себя:1 * бесщеточный модуль контроллера двигателя DC 12-36V 15A 500W
