О DWIN
Технология DWIN является ведущим мировым поставщиком высококачественных продуктов и решений для взаимодействия с человеческими машинами (HMI). Опираясь на лидирующие и конкурентные преимущества продукции с точки зрения функций, качества, услуг и цен, Продукты и решения компании DWIN Technology HMI широко используются в таких отраслях, как интеллектуальная техника, Новая энергия, финансовые машины, инженерное оборудование, искусственный интеллект e, экспортные механические и электрические продукты и медицинские, красота и здоровье и т. Д.
О продукте
Исходя из T5L 5,0 дюймов, 854*800 ,IPS на тонкопленочных транзисторах на тонкоплёночных транзисторахLCM, широкий угол обзора, стандартный набор инструкций (TA)/DGUSIIСистема, экономичная. DGUS и DWIN OS (вы можете гибко спроектировать экранИнтерфейс, ОС DWIN используется для вторичного развития экрана) работает отдельно8051 ядер. Цикл DGUS может быть таким же коротким, как 20 мс, и любая машина чрезвычайноГладкий
Что такое DGUS?DGUS-это аббревиатура сервиса графических приложений от технологии DWIN. Это интеллектуальное программное обеспечение GUI, полностью инновационное по технологии DWIN, и специальное программное обеспечение, которое уникально для технологии DWIN и затвердевшее в программном обеспечении. DGUSII-это обновленная версия DGUS, основанная на ЦП T5/T5L.

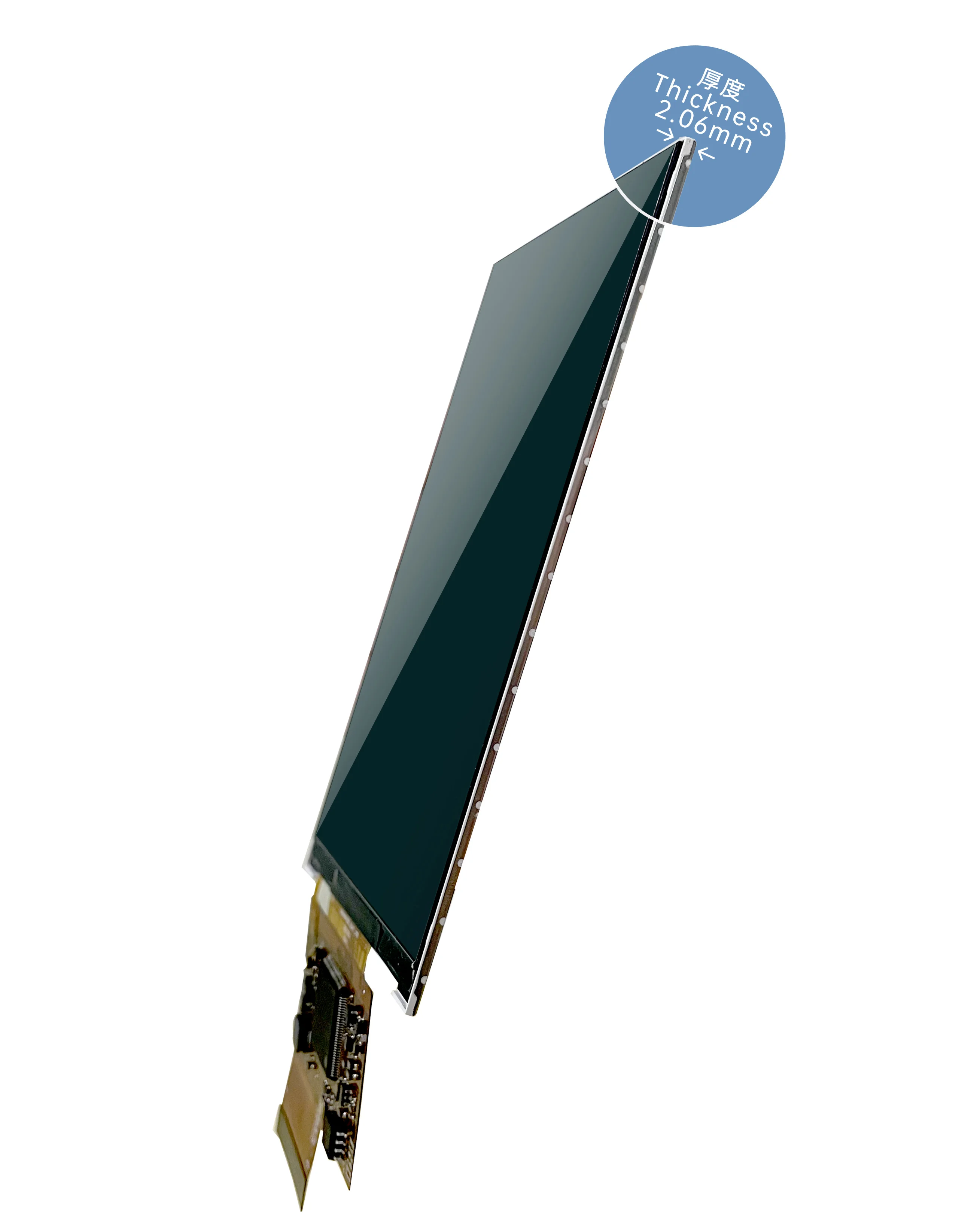

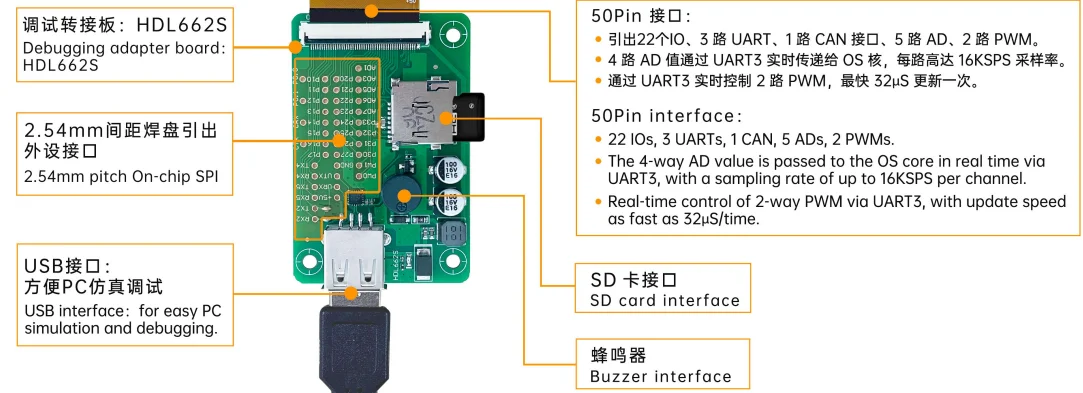

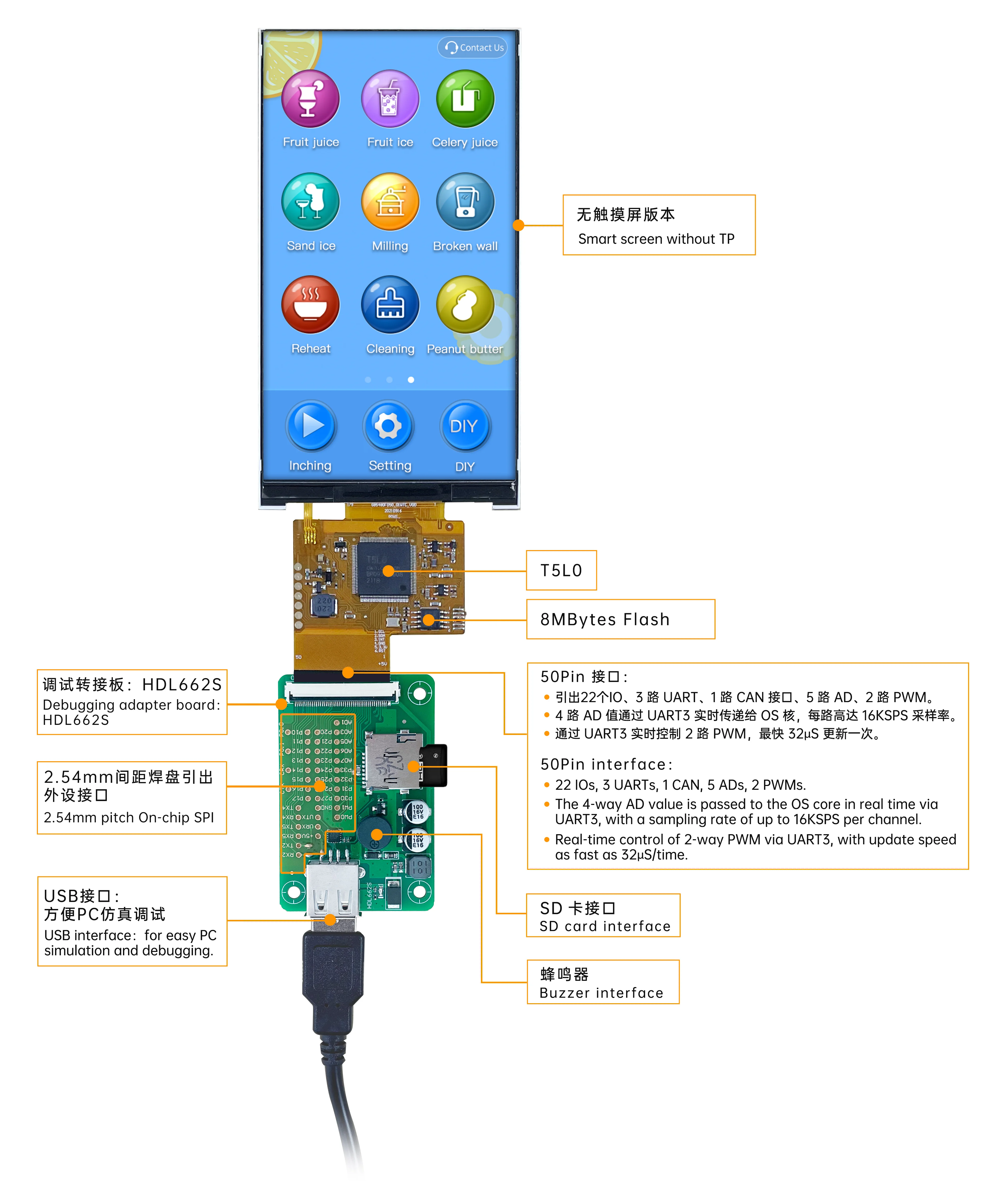

Особенности:T5L0 на базе системы DGUS II. Флуоресцентный 5 дюймов, разрешение 480*854 пикселей, 262K цвета, IPS-TFT-LCD, широкий угол обзора. Флуоресцентный Умный экран без ТП, Толщина продукта всего 2,06 мм. Флуоресцентный Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, показан светильникИ тонкая структура, низкая стоимость и простота производства. Флуоресцентный 50 контактов, включая IO, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки.

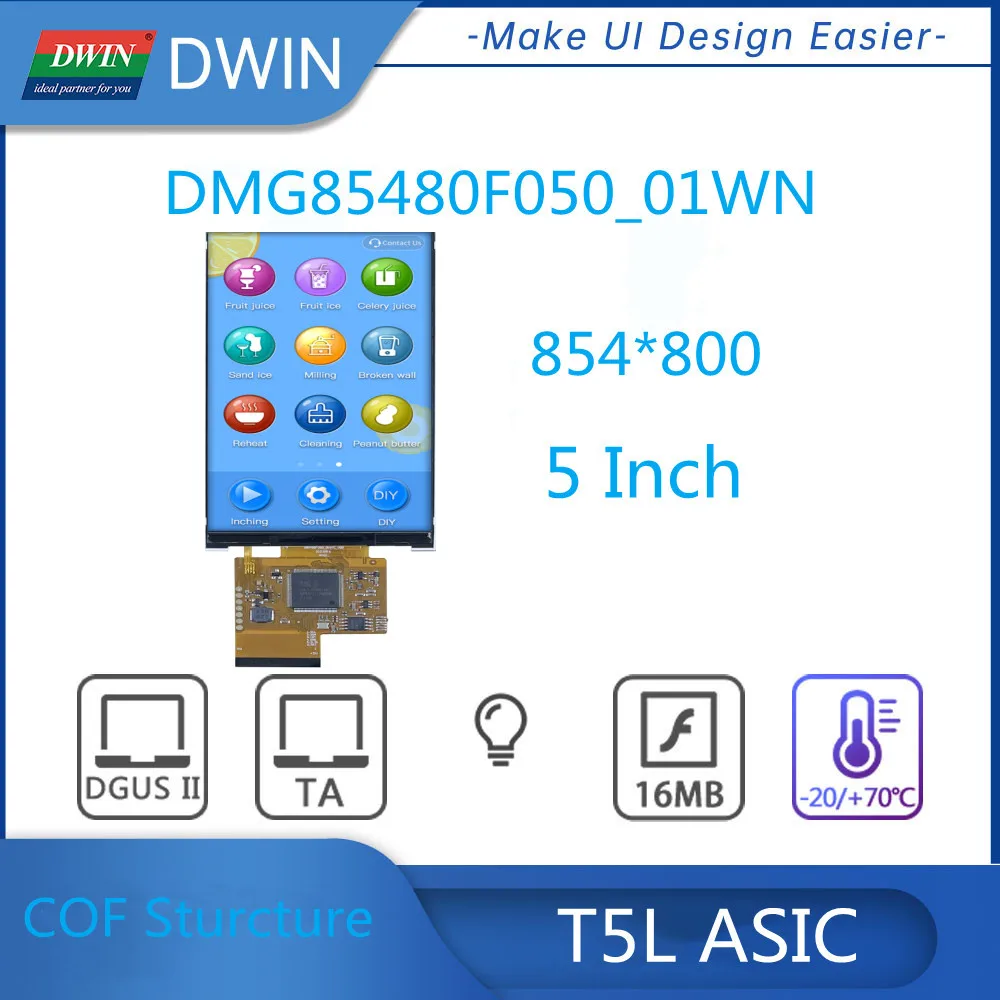

DMG85480F050_01WN
Дисплей
Цвет
262K цвета
Активная область (А. А.)
154,08 мм (Ш) × 85,92 мм (В)
Разрешение
8054x480
Подсветка
Светодиодный
Яркость
400nit
Напряжение и ток
Напряжение питания
4,5 ~ 5,5 V
Рабочий ток
VCC = 5 В, максимальная подсветка 300 мА
VCC = 5 В, подсветка выключена
Проверка надежности
Рабочая температура
-10 ~ 60 ℃
Температура хранения
-20 ~ 70 ℃
Рабочая влажность
10% ~ 90% относительной влажности
Интерфейс
Баудрат
3150 ~ 3225600bps, Тип: 115200bps
Выходное напряжение(TXD)
Выход 1, Iout =-8mA, мин = 3V; Тип. = 3,3 V
Выход 0, Iout = 8mA,Max = 0,3 V
Входное напряжение(RXD)
Вход 1, Тип = 3,3 V
Вход 0,Max = 0,5 V
Интерфейс
UART2: TTL;UART4: TTL;
UART5: TTL

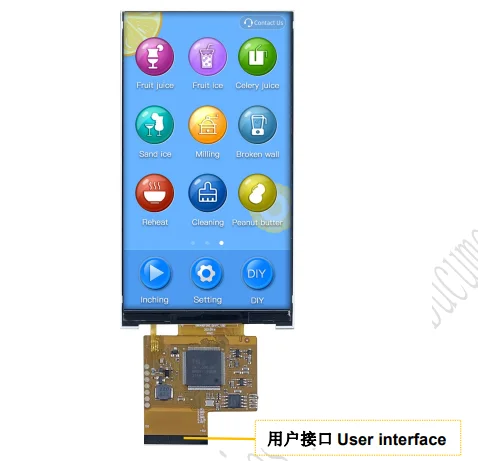

Пользовательский интерфейс
50pin_0.5мм FPC

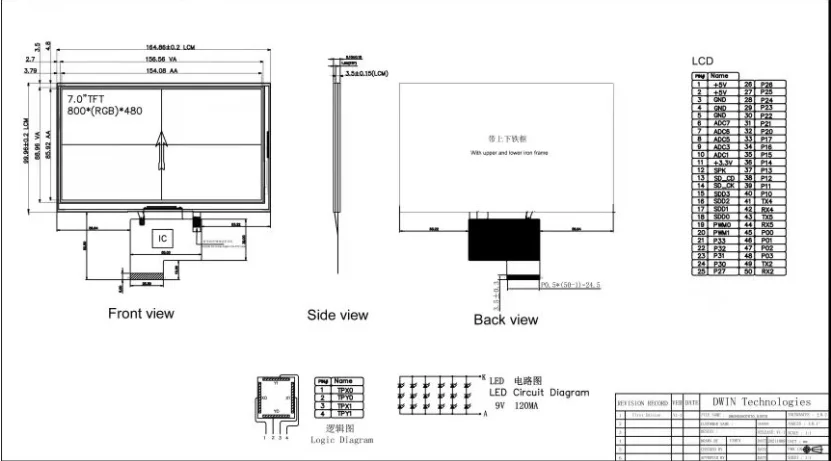

Размеры
Размеры
164,86 (Ш) × 99,96 (в) × 5,1 (Т) мм
T5L0 ASIC
Часто задаваемые вопросы о интеллектуальных дисплеях DWIN HMI
В1: Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?О: Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.Шаг 3, обновление программы и тестирования программного обеспеченияШаг 4, когда тест в порядке, соберите его на машине.В2: включает ли ваш продукт программное обеспечение?О: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.В3: нужен ли продукт DWIN минимальный заказ при покупке? Мне нужны только образцы.О: Нет минимального заказа для стандартного продукта.В4: какие виды экспресс-доставки поддерживаются? Торговые условия?A: Aliexpress Стандартная доставка или DHL, TNT, UPS, FedEx требуется. Торговые Условия EXW.Q5: Поддерживает ли экран DWIN воспроизведение видео или аудио?О: все дисплеи с интерфейсом динамика поддерживают воспроизведение аудио. И мультимедийные продукты поддерживают Аналоговое видео и цифровое видео.В6: какой размер экрана может предоставить DWIN?A: 2,4 ''2,8'' 3,0 ''3,5'' 4,0 ''4,1'' 4,3 ''5,0'' 5,6 ''6,86'' 7,0 ''8,0'' 8,88 ''9,7'' 10,1 ''10,2'' 10,4 ''12,1'' 15,0 ''15,6'' 18,5''В7: я не хочу тратить свое время на разработку вашего экрана, можете ли вы разработать его для меня?О: Да, DWIN предоставляет индивидуальные решения, пожалуйста, свяжитесь со мной и сообщите нам детали.В8: Какова гарантия качества экранов DWIN?О: 12 месяцев, начиная с даты CI.В9: какие условия оплаты?О: 100% T/T заранее.Если требуется возврат или возврат, пожалуйста, свяжитесь с нами перед возвратом товара!Любые дополнительные вопросы или услуги по индивидуальному заказу необходимы, пожалуйста, свяжитесь со мной с приведенной ниже информацией!
