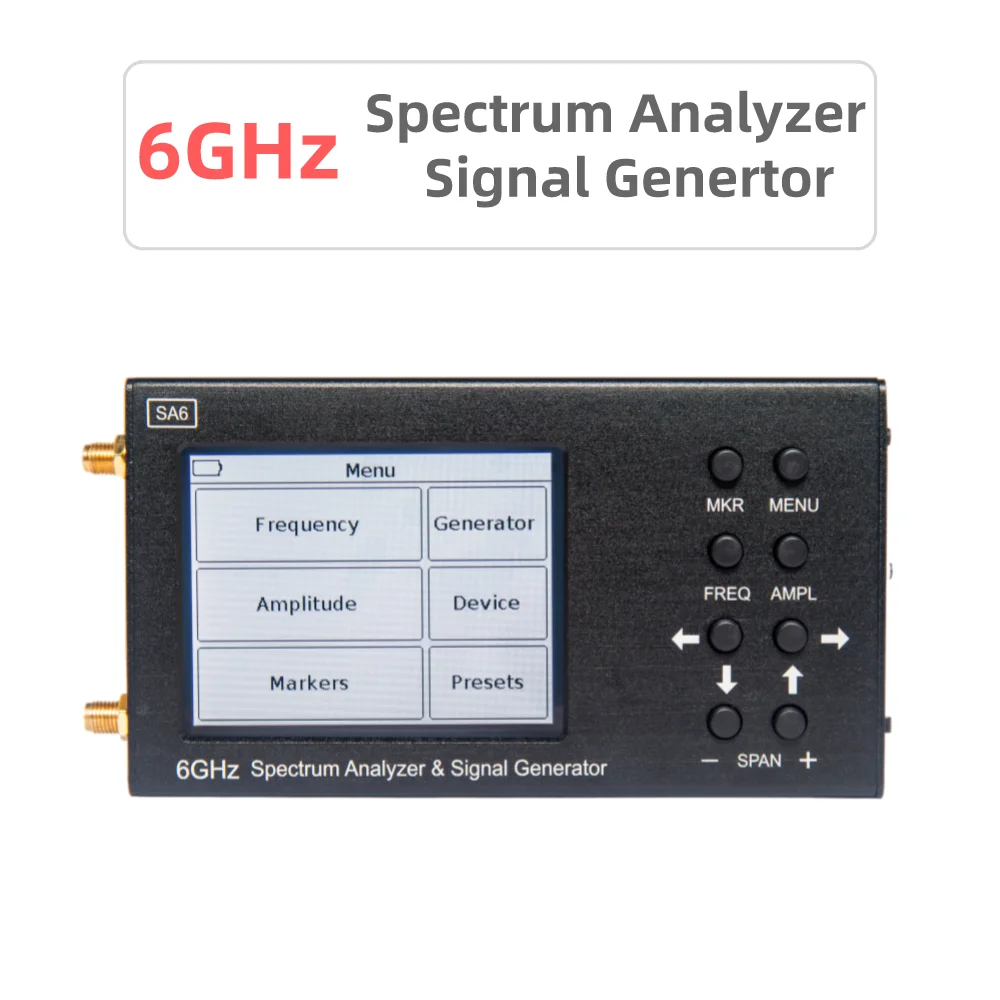

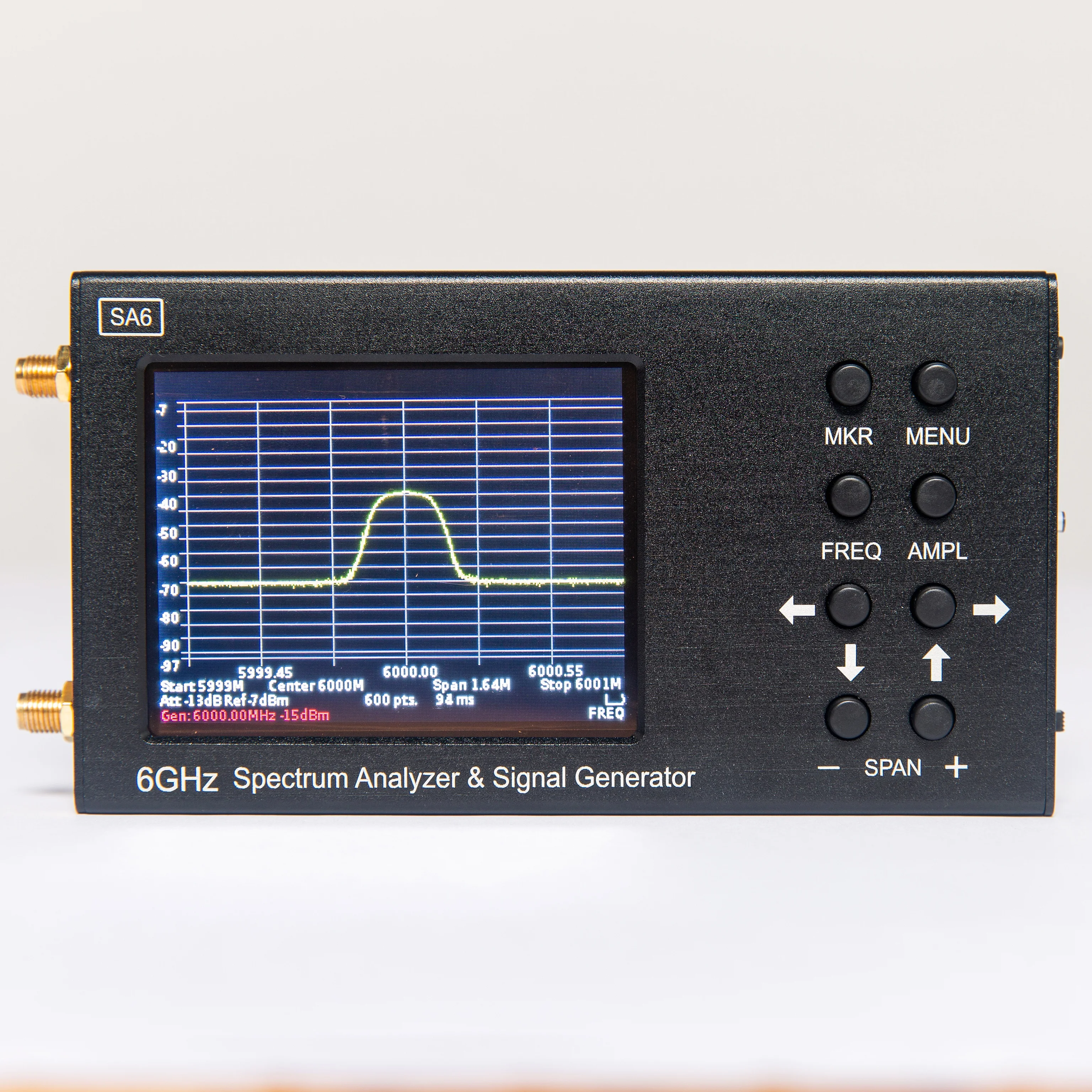

SA6-это простой портативный анализатор спектра и диапазон сигнала, предназначенный для отображения спектра сигнала в диапазоне частот от 35 до 6200 МГц.
Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может обрабатывать сигналы из всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и т. д.
Другой важной особенностью является дополнительная функция генератора слежения, что позволяет измерить частотную реакцию пассивных или активных устройств (например, фильтров или усилителей). Программное обеспечение позволяет измерять модули SWR и возвратных потерь. Для этого требуется внешняя направляющая муфта и набор калибровочных мер.
SA6 в основном используется для эксплуатации на месте. Оборудование прочное, светильник по весу и низкое энергопотребление. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных магазинов и любителей радио.
Например, вы можете использовать устройство, чтобы сделать следующее:
Поместите внешнюю антенну на базовую станцию
Быстрый анализ окружающей среды RF
Проверьте правильную работу релейной ячейки
Ремонт и настройка ретрансляторов, генераторов, фильтров и т. Д.
Измерьте SWR при использовании внешнего направленного соединителя.
Устройство управляется одним из следующих двух способов:
С помощью кнопок и сенсорного экрана на устройстве.
Данные между анализатором и ПК передаются через Bluetooth или USB-кабель.
Все данные измерений отображаются на экране устройства или ПК в режиме реального времени.
Параметры производительности
3,2 дюймов Цвет резистивный экран сенсорный экран
Широкий диапазон частот: от 35 до 6200 МГц
Быстрое сканирование частотного диапазона: 500 точек в точку
Высокая Точность измерения: 2 дБ в пределах 70-75 дБ динамический диапазон
Совместимость компьютеров на базе Windows
Устройство может использоваться с помощью ПК
Особенно удобно использовать на месте: вес составляет 380 граммов, размер 150 х75х23 мм, независимый источник питания может работать непрерывно до 4 часов, И Проводная передача данных на ПК
Спецификация:
Диапазон частот дисплея: 35 - 6200 МГц
Диапазон измерения частоты: 35 - 4500 МГц
Динамический диапазон 35-3000 МГц Частотный диапазон: 75 дБ
Динамический диапазон 3000-4500 МГц Частотный диапазон: 70 дБ
Максимальный диапазон: 6165 МГц
Полоса пропускания: 200 кГц, фиксированная
Просмотр скорости сканирования частотного диапазона выше 100 МГц: 700 МГц/сек
Развертки 100 МГц по уровню поверхности: <0,25 секунд
Уровень шума до 3000 МГц: <-90 дБм
Уровень шума 3000-4500 МГц: <-85 дБм
Уровень шума 4500-6200 МГц: <-80 дБм
Волновое сопротивление: 50 Ом
Отношение стоящей волны в диапазоне рабочих частот: <1,5
Внутренний аттенюатор: 0-30 дБ
Ошибка при затухании до 10 дБ: 2 дБ
Погрешность затухания от 10 до 20 дБ: 5 дБ
Отклонение от 20 до 30 дБ: 8 дБ
Выходная мощность генератора отслеживания: -15...-25 дБм
Точность в динамическом диапазоне: 2,0 дБ
Максимальная входная мощность аттенюатора при 0 дБ: 10 дБм
Максимальная входная мощность при затухании больше 20 дБ: + 20 дБм
Максимальный входной сигнал измерения: + 10 дБм
Максимальное входное напряжение постоянного тока: 25 вольт
Максимальное потребление тока при работе от аккумулятора: 450 мА
Максимальное потребление тока при работе от USB: 500 мА (при зарядке)
Аккумулятор: 2500 мАч
Срок службы: 3 часа
Время зарядки аккумулятора: ~ 5 часов

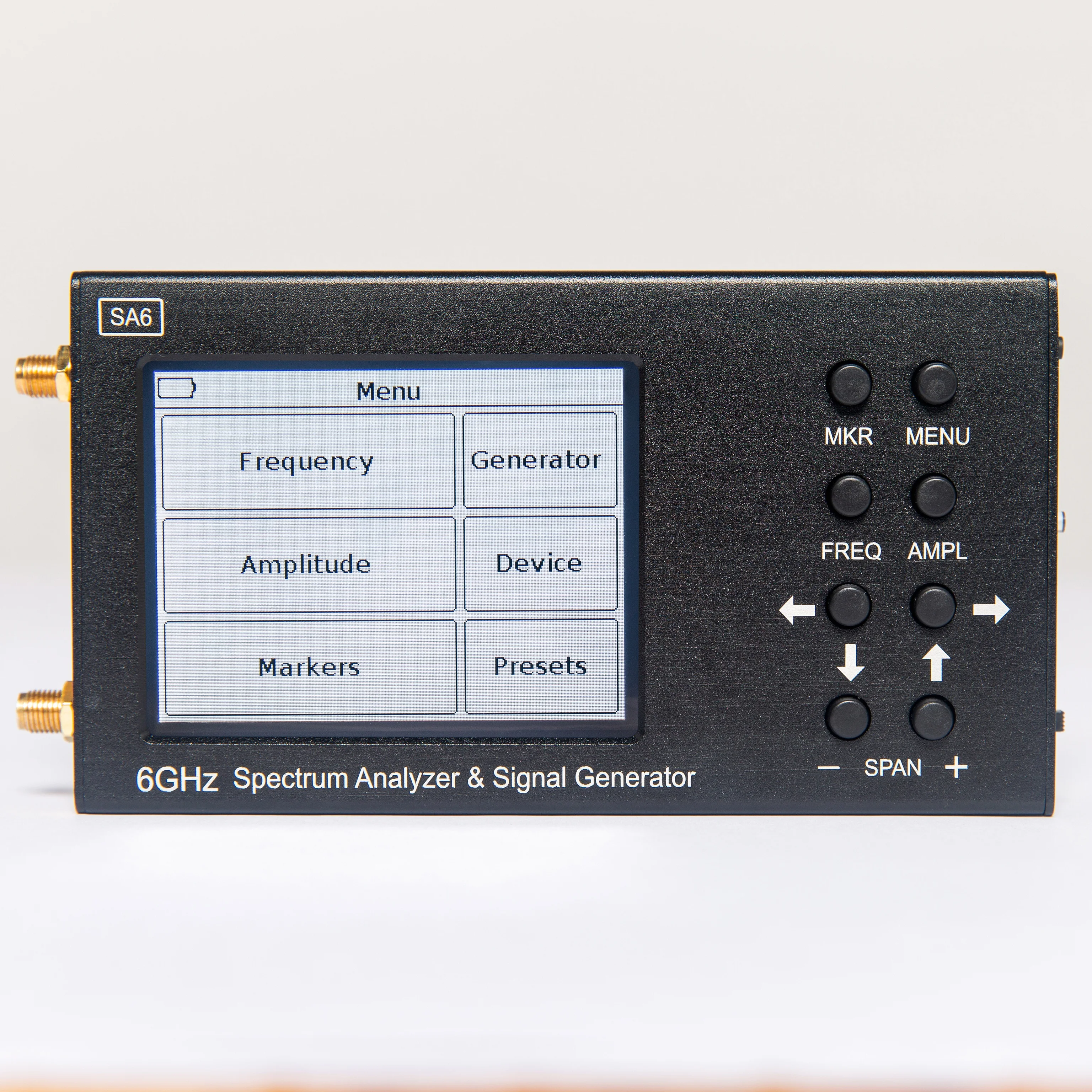

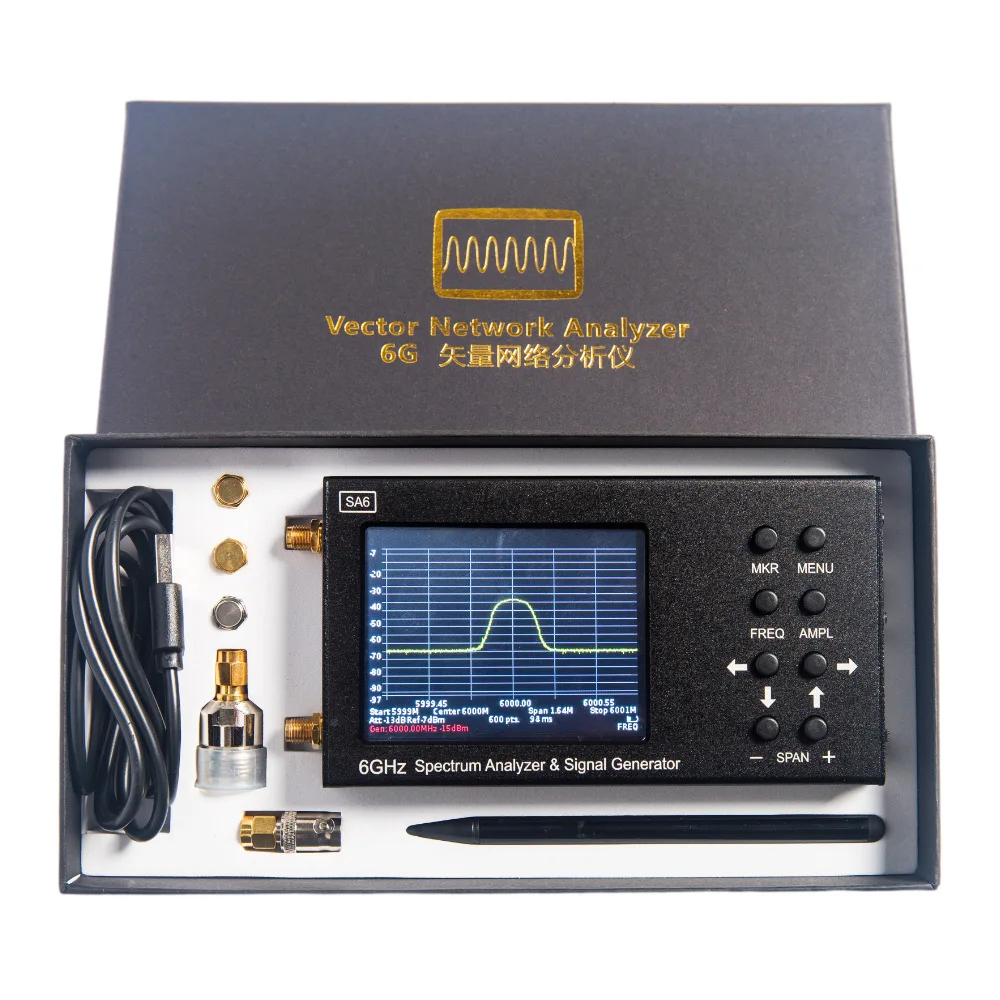

Товары, включенные в коробку:

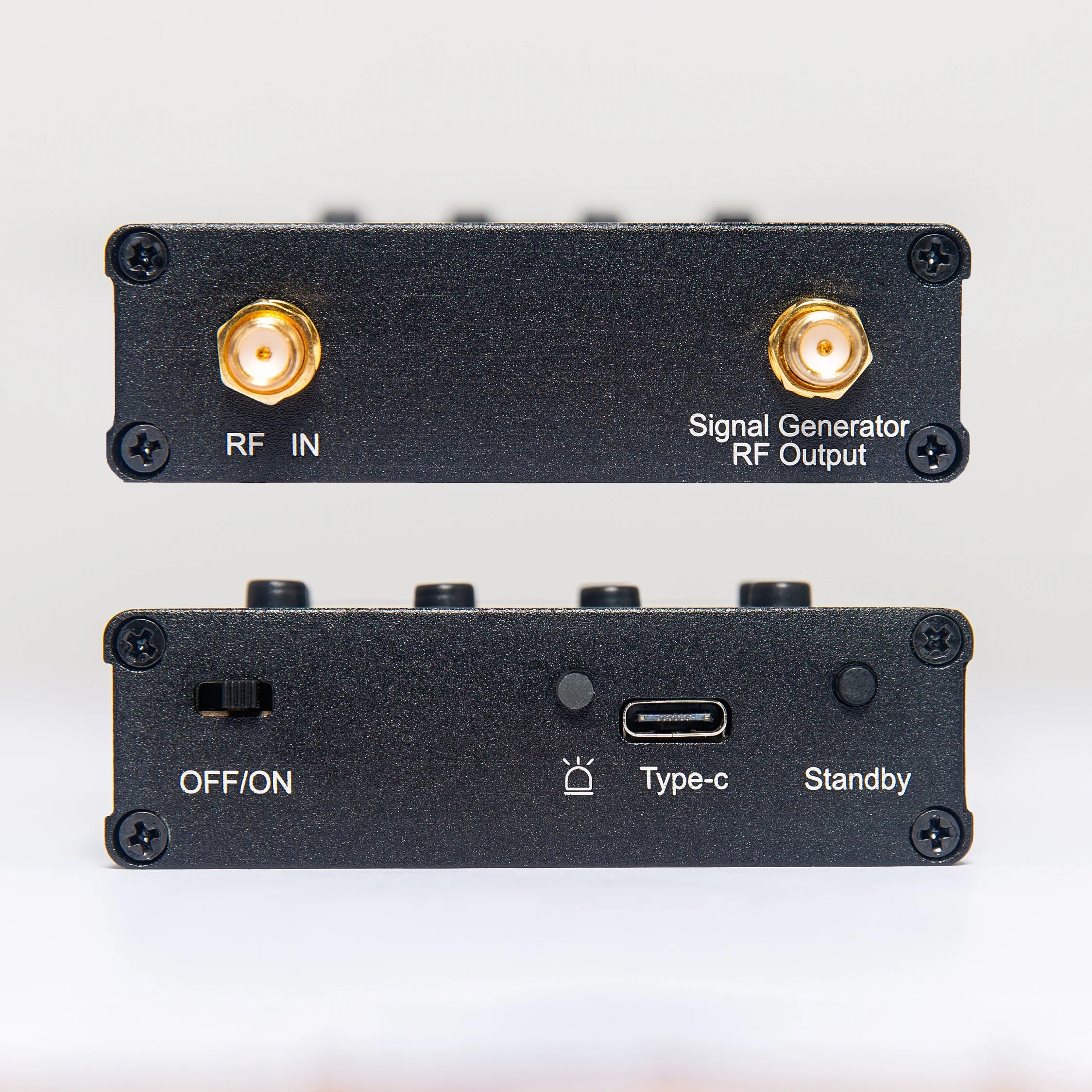

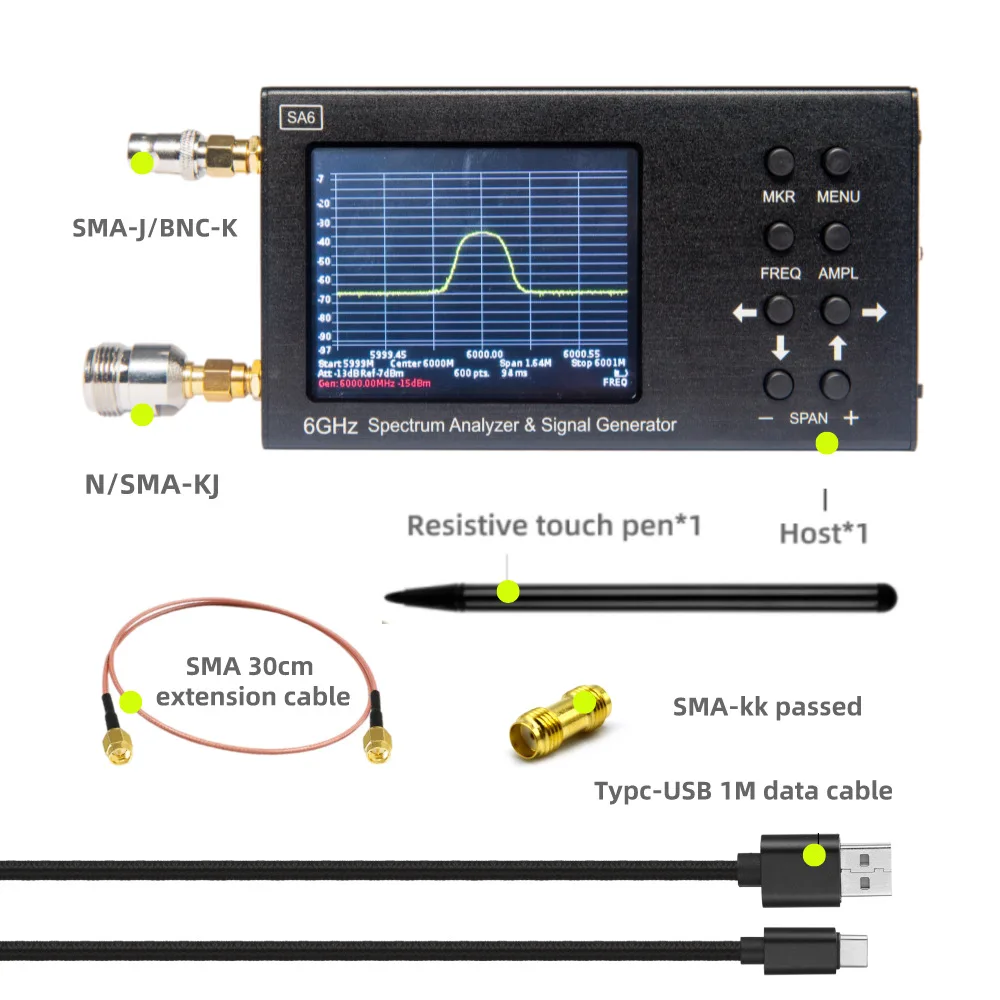

-Анализатор спектра SA6 * 1
-SMA-SMA 30 см RG316 удлинитель * 2
-Typc-USB 1 м кабель для передачи данных * 1
-Сенсорная ручка * 1
-SMA-kkpass * 1
Следующие дополнительные аксессуары, не стандартные
-N/SMA-KJ * 2
-SMA-J/BNC-K конверсионная головка * 2
