Совместимый отладчик симуляции j-link OB ARM, программатор SWD STM32, загрузка Jlink generation V8

Связь данных: https://pan.baidu.com/s/1RdSbtvFxqKC7f9Is-Bq9Sg код извлечения: 5 KSV

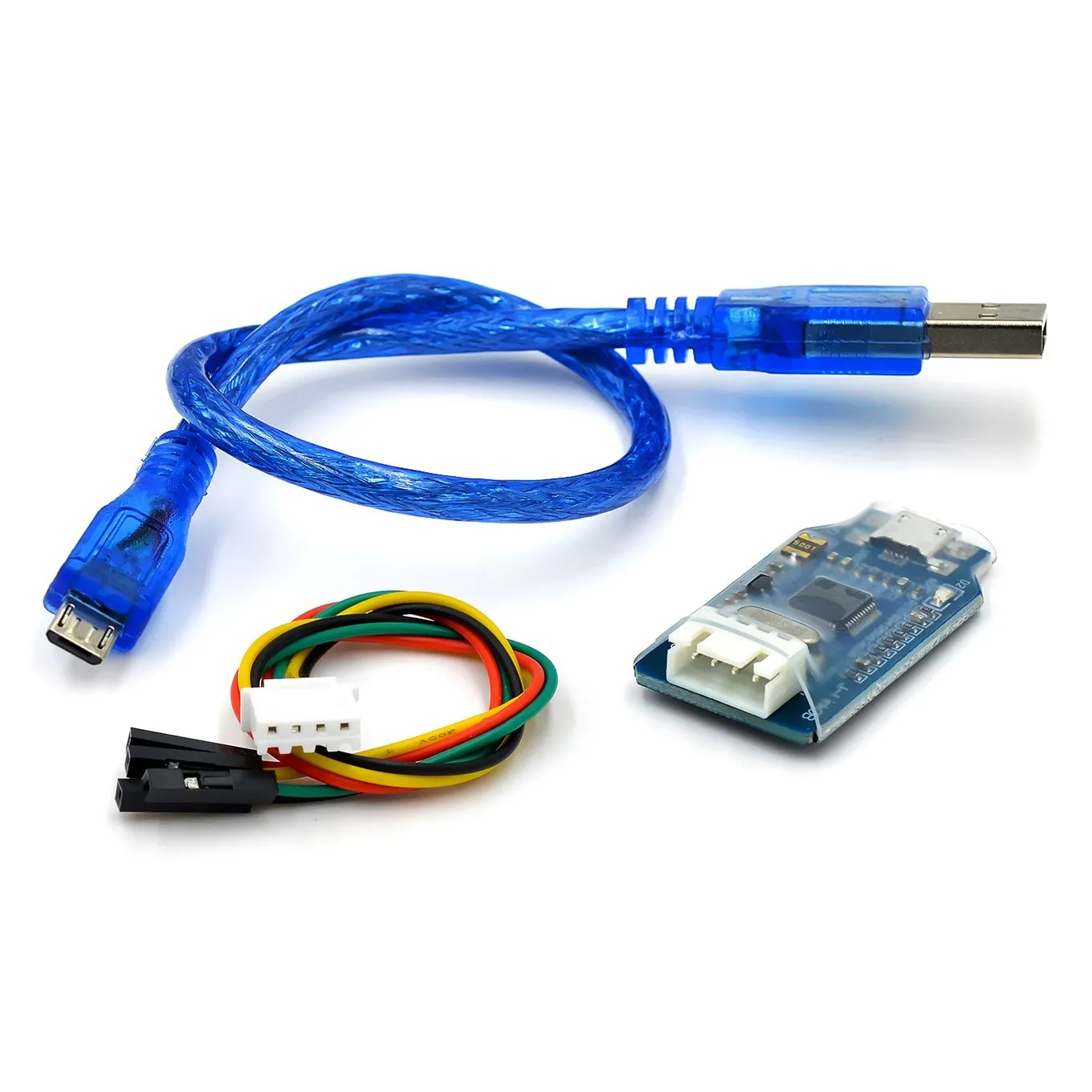

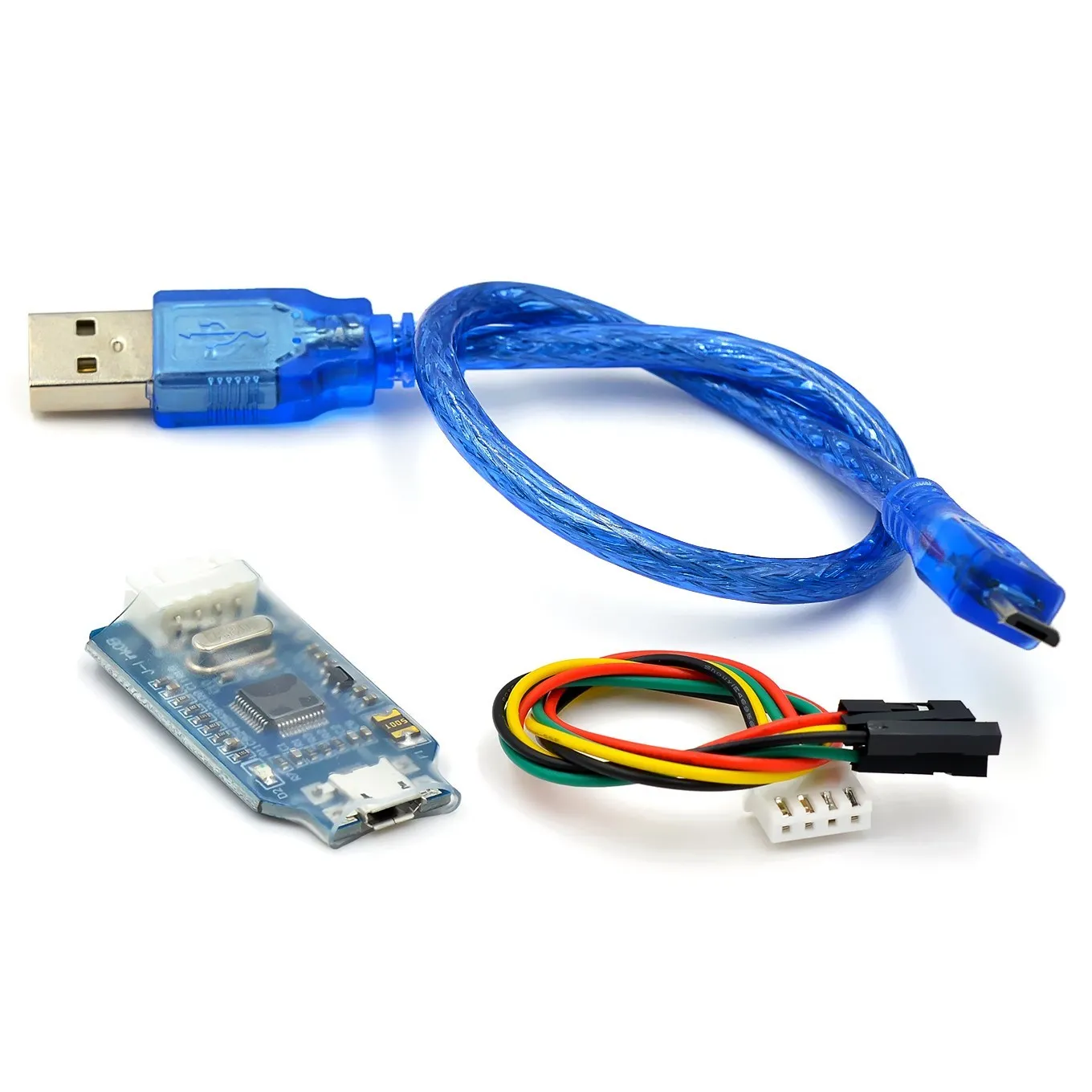

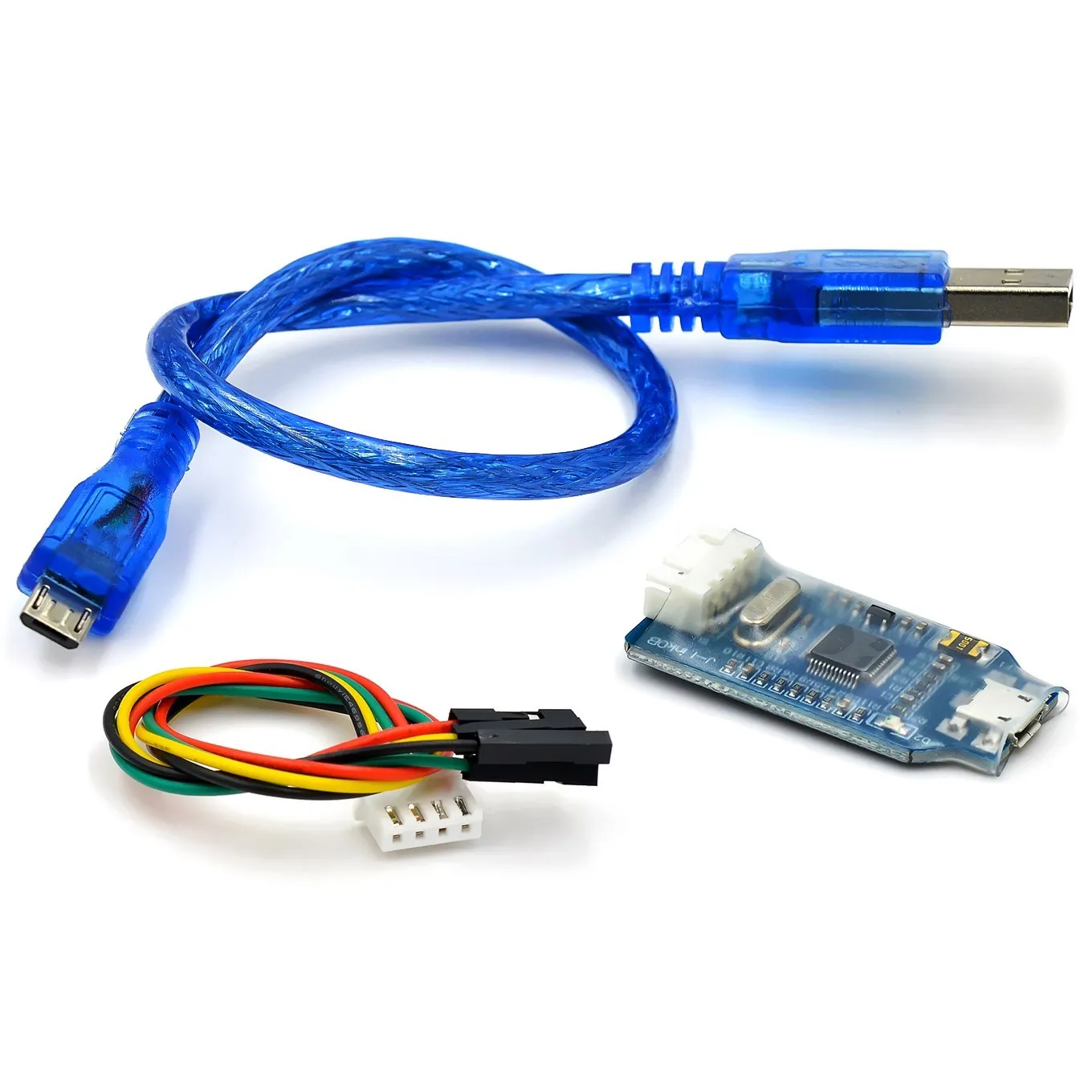

Список доставки: 25 г/компл.

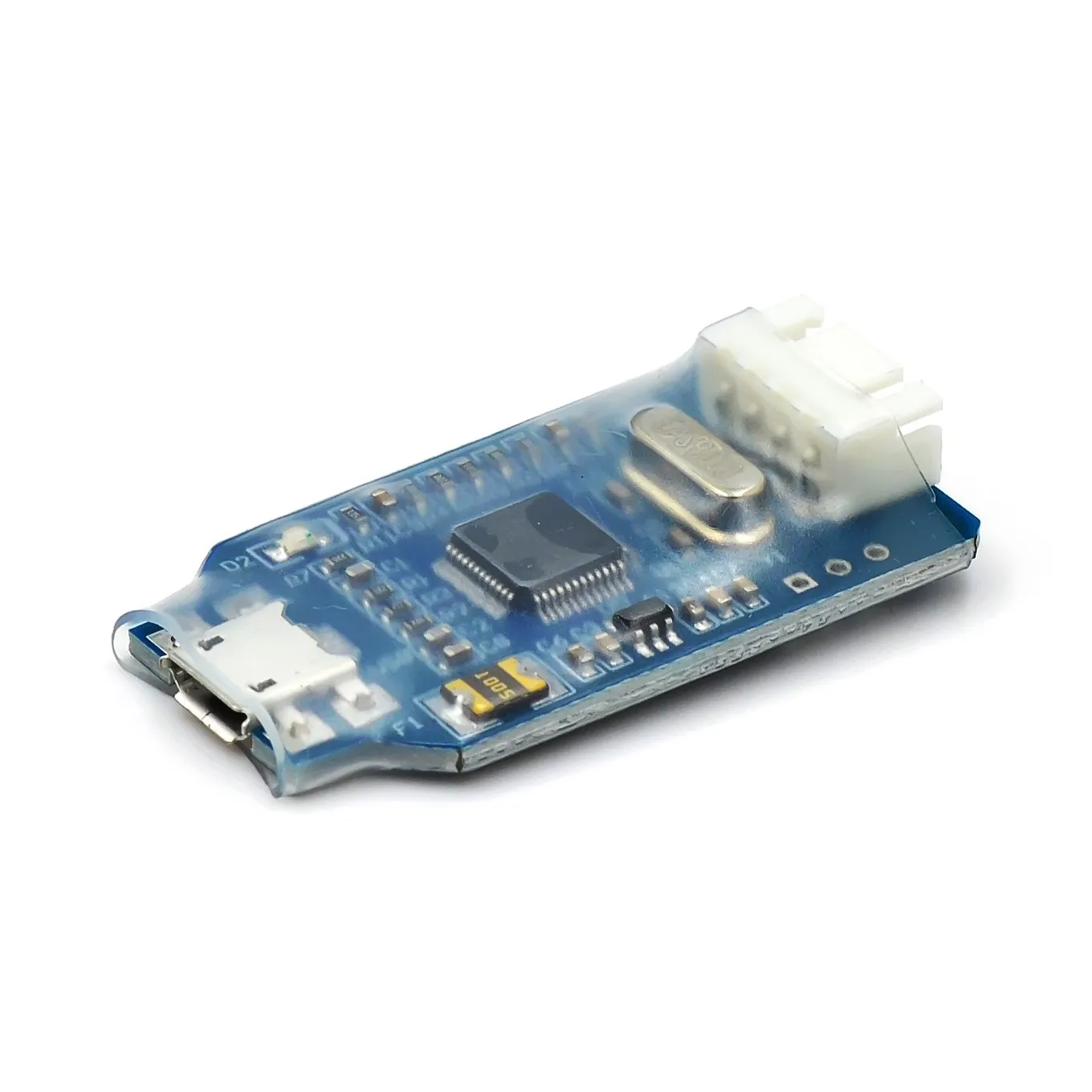

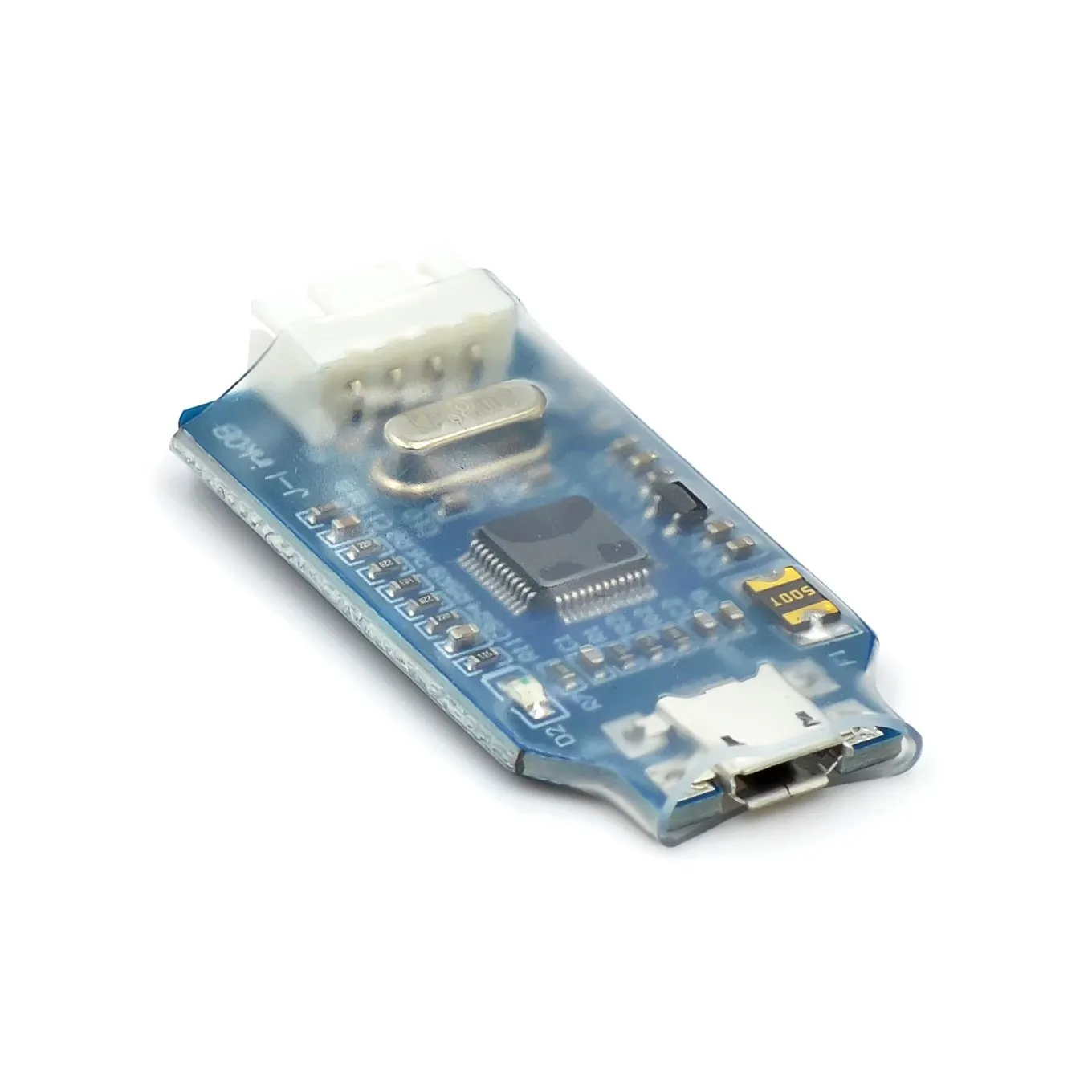

1. Материнская плата OB с одной рукояткой

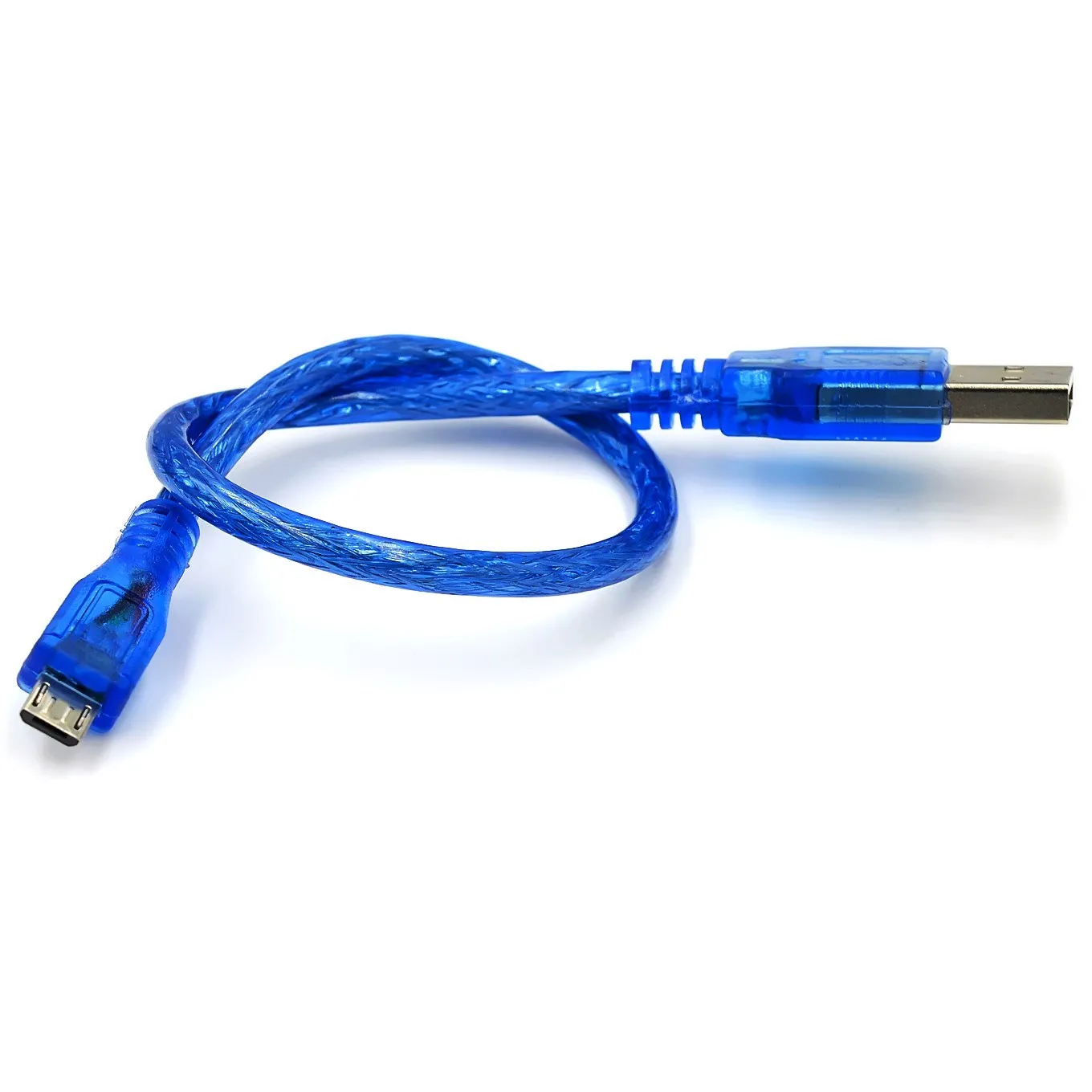

2, высокое качество microUSB line 1

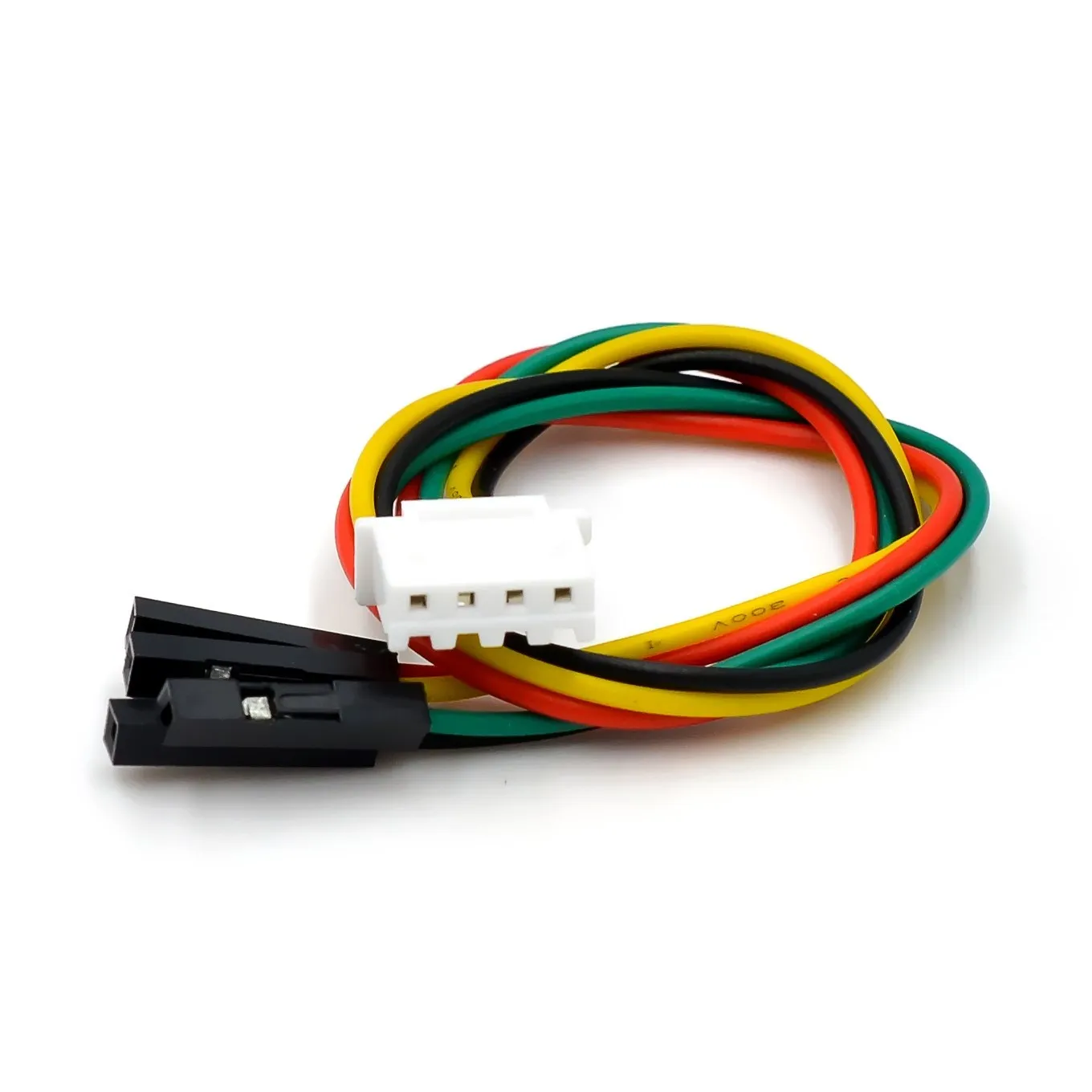

3. Один 4PIN SWD линия загрузки

Описание интерфейса:

VCC(= 3,3 V),GND,SWDIO(= TMS = DIO),SWCLK(= TCK = CLK)

Введение продукта

Он обычно предназначен для размещения на оценочной плате («бортовой») крупных компаний, поэтому суффикс «OB». Этот набор устройств для отладки с имитацией под названием «ARM-OB» имеет функцию связи с USB, может взаимодействовать с ПК, другой конец-через SWD /JTAG, чтобы общаться с поддерживаемыми устройствами, для завершения моделирования отладки загрузка задачи отладки. По сравнению с оригинальным OB отладчиком, наш ARM OB моделирующий отладчик не имеет JTAG интерфейса и сохраняет только SWD интерфейс, чтобы отлаживать и загружать MCU многих компаний, использующих ARM kernel.

Поддерживаемые ядра

Все с SWD интерфейсом ARM7911, Cortex-M0M1M2M3M4A5A8A9 и другими встроенными MCU сериями.

Поддержка производителя MCU

ST(Stmicroelectronics), Freecale(Freescale), Nuvoton (New Tang), NXP(NXP), TI(Texas Instruments)

Cypress, Atmel, Analog, Fujitsu, Toshiba

Энергия микро и т. Д.

Метод подключения

Режим SWD

Функции и производительность

Функция программирования: может записывать флэш-память, EEP ROM, AFR и так далее.

Функция моделирования: Поддержка полной скорости работы, одношаговая отладка, отладка точки останова и другие методы отладки, вы можете просматривать состояние IO, переменные данные и так далее.

Производительность программирования: Интерфейс USB2.0, загрузка SWD, быстрая загрузка!

Производительность моделирования: интерфейс USB2.0 для отладки моделирования, одношаговая отладка, отладка точки останова, быстрая реакция!

Особенности продукта

1, упрощенный интерфейс, используя 4-строчный SWD интерфейс, защита от перегрузки: VCC SWDIO, SWCLK, GND, высокая скорость загрузки моделирование.

2. Совместимость с традиционным симулятором V8, функция полностью совместима.

3. Использование универсального интерфейса micro USB, простой в использовании (общий универсальный интерфейс для телефона Android).

4, поддержка 3,3 V выход, максимальный выходной 300MA ток, удобно для пользователей, отладка и загрузите мишень доска.

5, новый бортовой предохранитель самоизвлечения, эффективная защита от короткого замыкания, отладка более безопасна.

6. Устройство защиты от ЭСР, более стабильное.

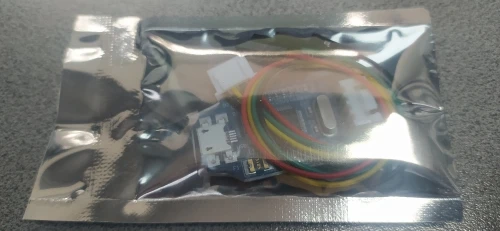

7. Прозрачная термоусадочная упаковка.

8, прошивка стабильная, может быть автоматически обновлена, не будет никаких повреждений прошивки (полная функция V8 проблемы с прошивкой).

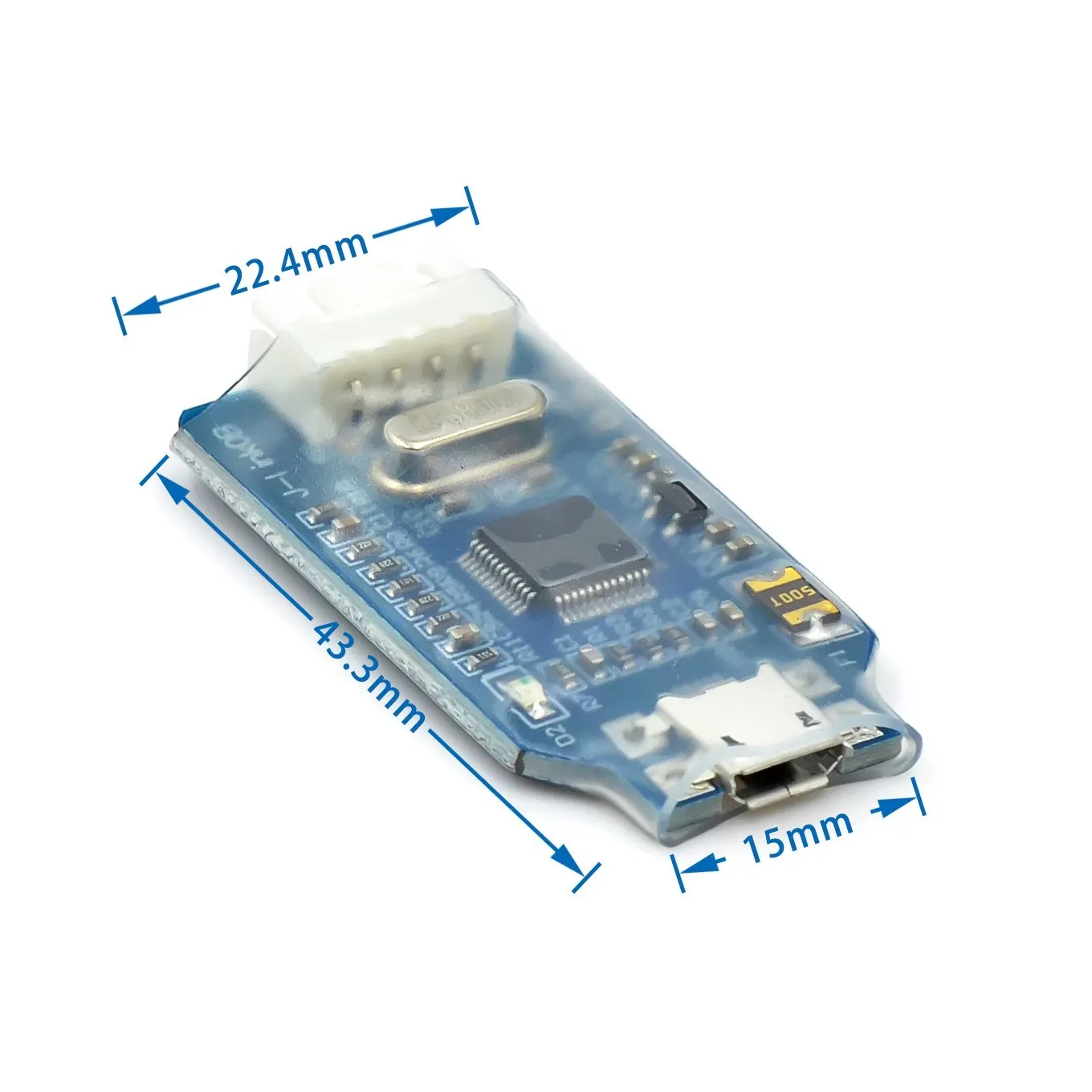

9, Размер u-диска, удобная инженерия для деловых поездок.
