CH569/565 Совет по развитию

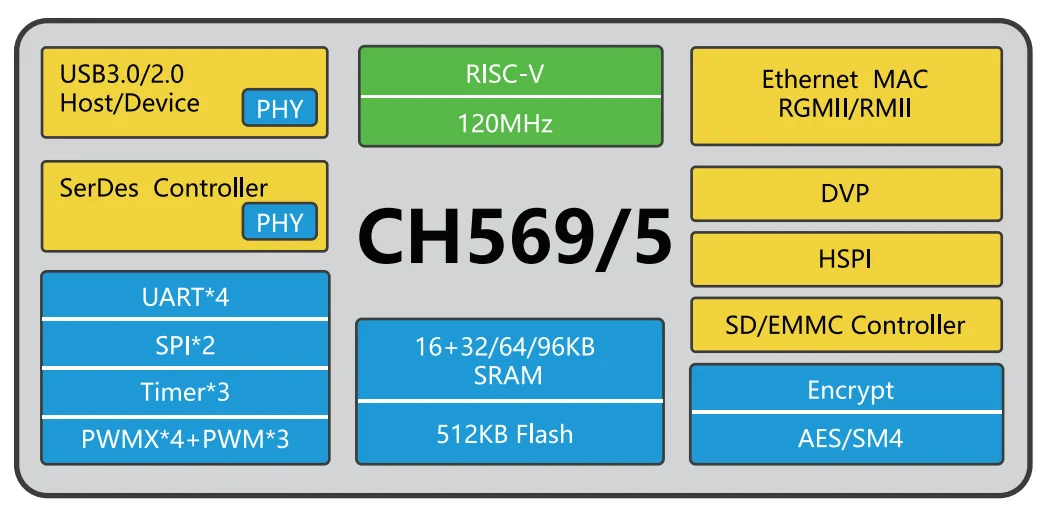

CH569/565 микроконтроллер использует RISC-V3A ядро, поддержка RISC-V директива IMAC subset. На чипе интегрированы Ультра высокая скорость usb3.0host и контроллеры устройств (встроенный PHY), гигабитный Ethernet контроллер, выделенный высокоскоростной SerDes контроллер (встроенный PHY, прямой привод оптического волокна) высокоскоростной параллельный интерфейс HSPI, цифровой видеоинтерфейс (DVP), контроллер интерфейса SD/EMMC, шифрование И модуль дешифрования, на чипе 128 бит ширина DMAThe дизайн может обеспечить высокоскоростную передачу большого количества данных, он может быть широко использован в потоковой медиа, мгновенное хранение, ультра высокая скорость USB3.0 FIFO расширение связи, мониторинг безопасности и другие варианты применения.

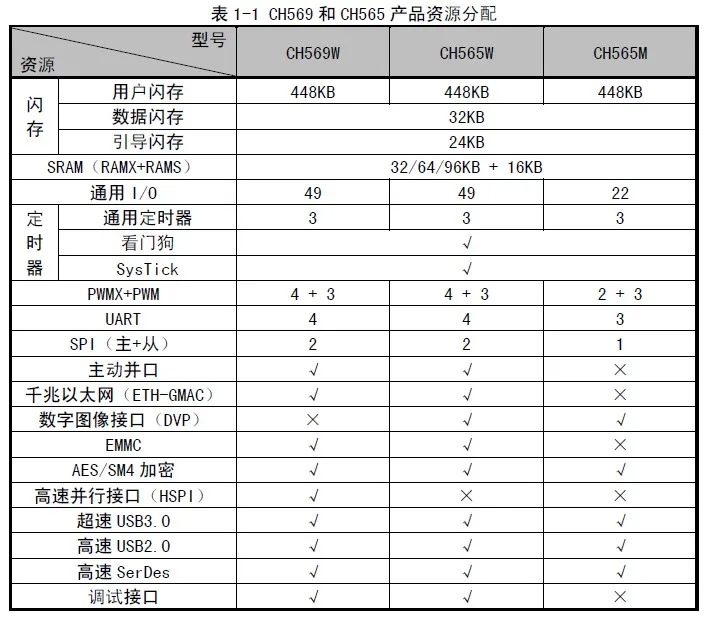

Основные характеристики:
> RISC-Vkernel,120MHzSystem доминантная частота, поддерживает размножение одного цикла и аппаратное разделение, программируемый контроллер прерывания, двухступенчатый трубопровод низкой мощности.
> 448KB CodeFlash,32KB DataFlash,16KBof32Bit widthSRAM,32/64 ГБ/96KBConfigurable128Bit widthSRAM 。
> Встроенная ультра-высокая скорость usb3.0control и приемопередатчик (встроенный-inPHY),supportUSB3.0 hostHost/equipmentDevicepattern, OTGfunction,supportUSB3.0 HUB.
> Встроенная Высокая скорость USB2.0 управления и приемопередатчика (встроенный-inPHY), Поддержка USB2.0 hostHost/equipmentDevicepattern, поддержка управления/партии/прерывания/синхронной передачи.
> Встроенный Gigabit Ethernet controller (Мбит/с Ethernet),provideRGMIIandRMII PHYInterface,support10/100/1000MbpsTransmission скорость 。
> Встроенный цифровой видео interfaceDVP,Configurable8/10/12Bit ширина данных, supportYUV 、 RGB 、 JPEGcompressed данных 。
> Встроенный высокоскоростной параллельный interfaceHSPI,Configurable8/16/32Bit ширина данных, встроенные inFIFO,supportDMA, самую быструю скорость передачи является about3.8Gbps 。
> Встроенный контроль и приемопередатчик (встроенный-инфия, прямой привод из оптического волокна), поддержка сетевого кабеля (использование линии разности only1Group) трансмиссионный 90rice, поддержка 1,25 GbpsHigh дифференциальной передачи сигнала.
> Встроенный контроллер inEMMCcontroller, поддержка одной линии, 4 линии, 8 линий передачи данных, accord withEMMCcard4.4and4.5.1standard,compatible5.0standard.
> Поддержка/алгоритм sm4alibaba.com, комбинированный режим шифрования и дешифрования 8A, supportSRAM/EMMC/HSPIPeripheral интерфейс шифрование данных и дешифрование.
> 4groupUART, максимум baud rate6Mbps,compatible16C550, встроенный-inFIFO, несколько триггерных этапов.
> 2groupSPIInterface, поддержка master-slave(Master/Slave) шаблон, встроенный-inFIFO, поддержка DMA
> Поддержка/алгоритм sm4alibaba.com, комбинированный режим шифрования и дешифрования 8A, supportSRAM/EMMC/HSPIPeripheral интерфейс шифрование данных и дешифрование.
> Активный параллельный порт: 8 бит данных, 15 бит адресной шины.
> 3group26Bit таймер, Поддержка ГРМ, граф 、 обнаружения сигнала 、 PWMModulation выход, 4 группы extensionPWMoutput, регулируемый Рабочий цикл
> 49GeneralIO,8Two setable уровней/краев, некоторые контакты имеют функции мультиплексирования и сопоставления.
> Встроенный в watchdog, интерфейс отладки integrate2Line, поддержка онлайн-моделирования.
> Поддержка режима низкого энергопотребления, поддержка partGPIO, USB, Ethernet сигнал пробуждения
> ChipIDnumber: only64bit IDIdentification number.
> Инкапсуляция: QFN68,QFN40

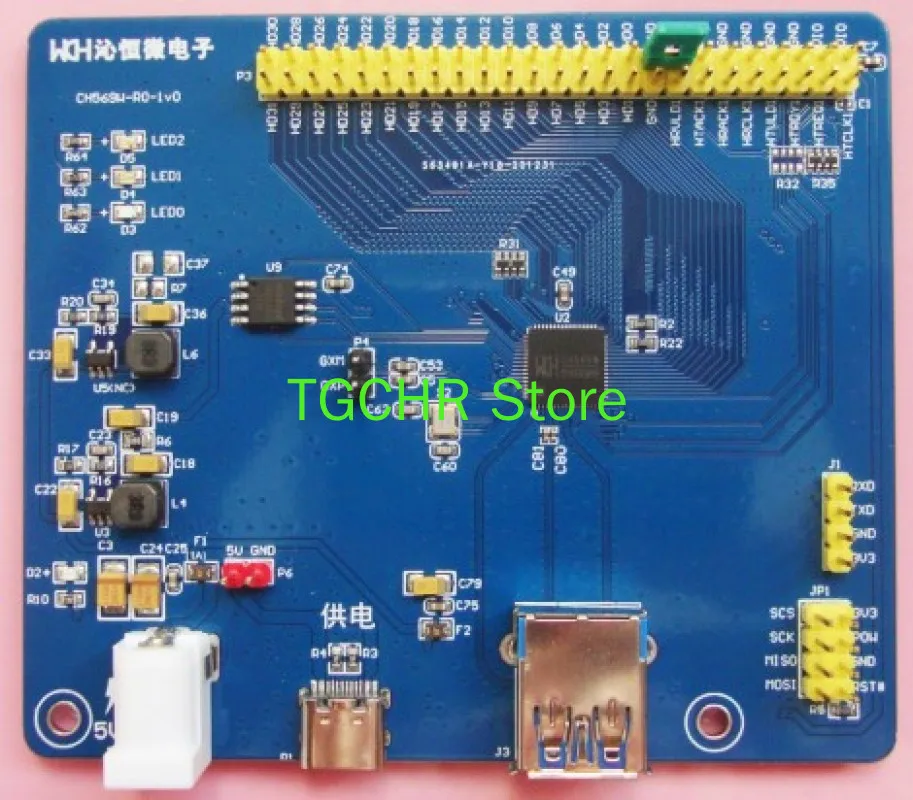

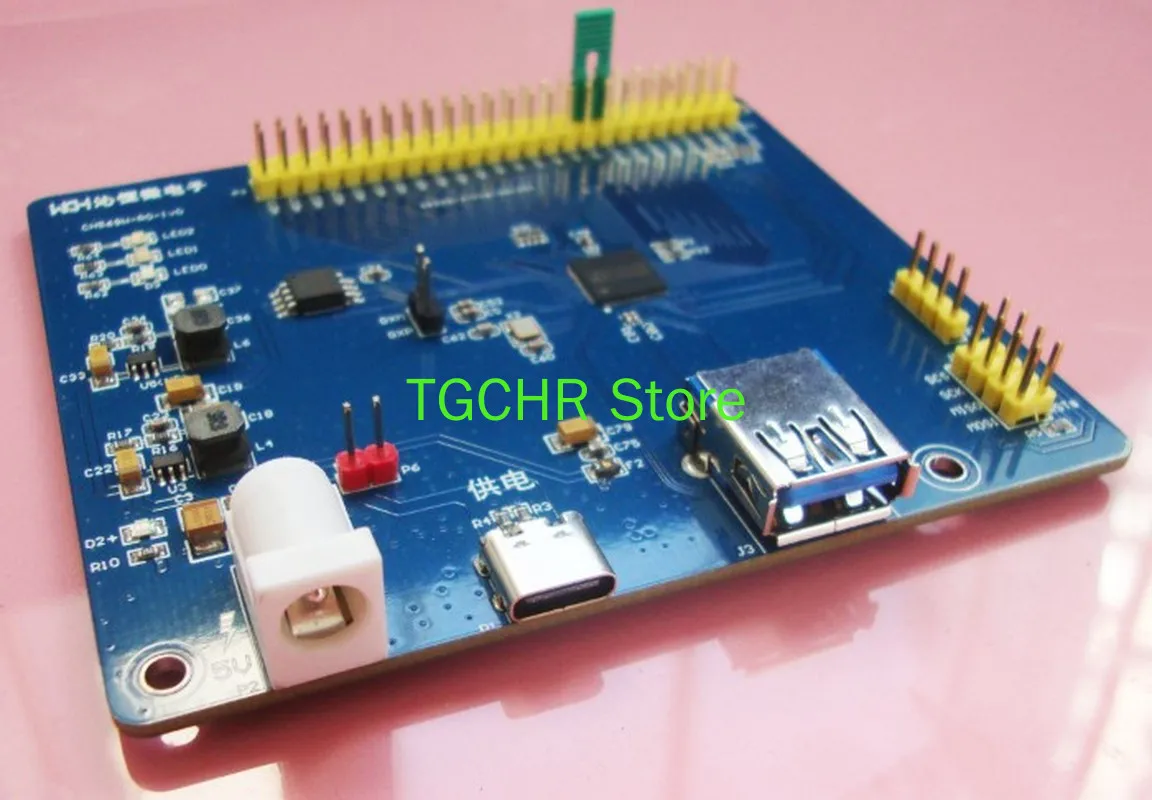

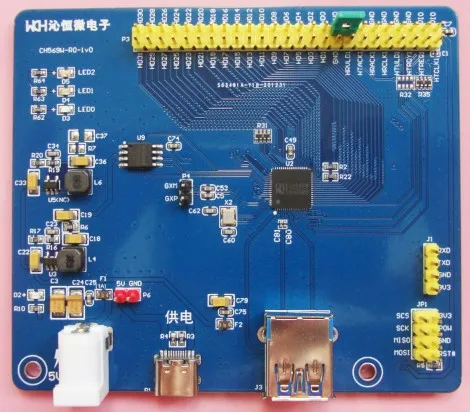

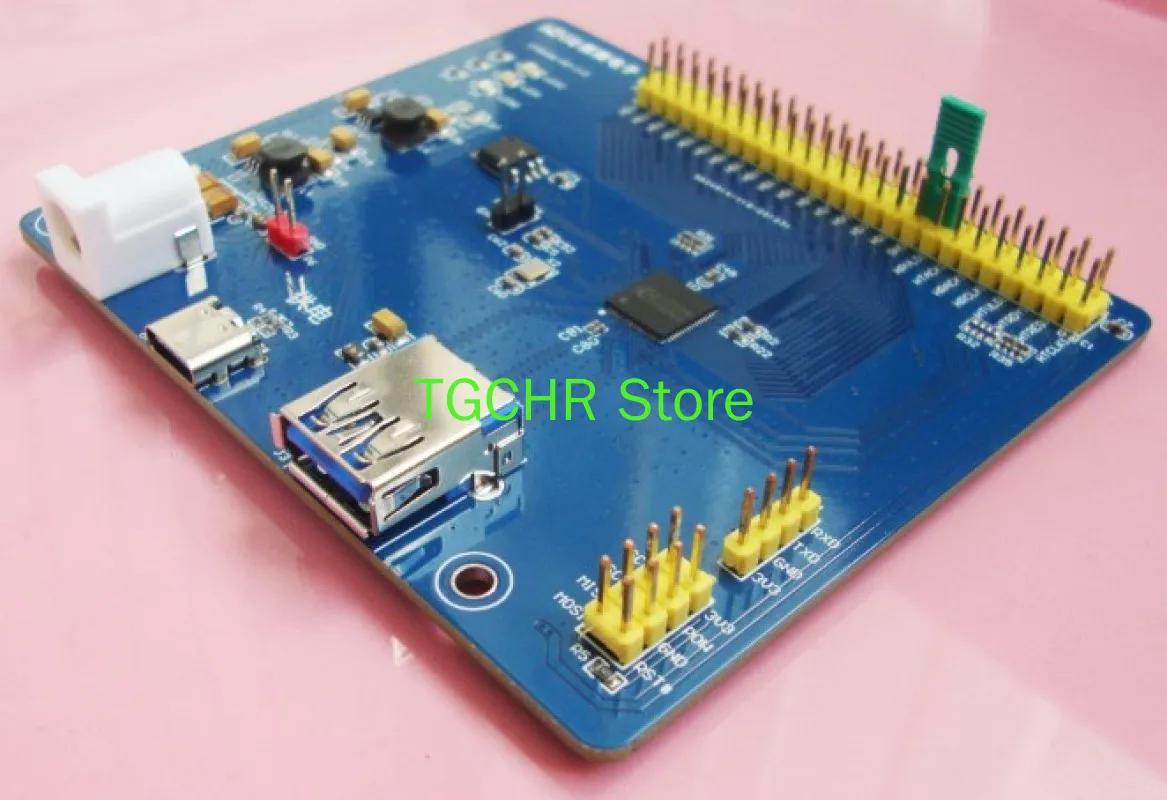

Тип пластины 1:CH569W-R0-1V0

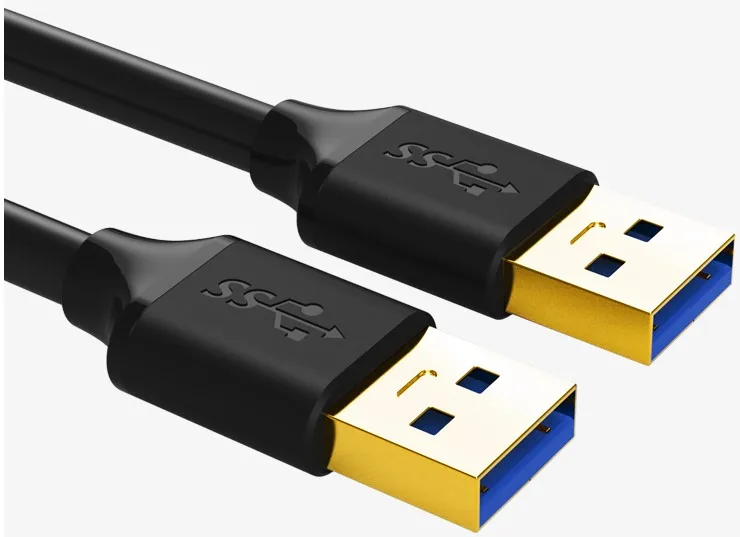

Рекомендуется предоставить или приобрести сверхвысокую скорость usb3.0data line AType для публики (как показано на рис. Ниже)!
Скачать адрес других соответствующих материалов:
Http://www.wch.cn/products/CH569.html
