Руководство по заказу:
Цена указана за две платы усилителя мощности, двухканальный.Набор DIY требует ваших собственных сварочных инструментов для сборки;Готовая доска была сварена и протестирована.Рекомендуется готовая доска.

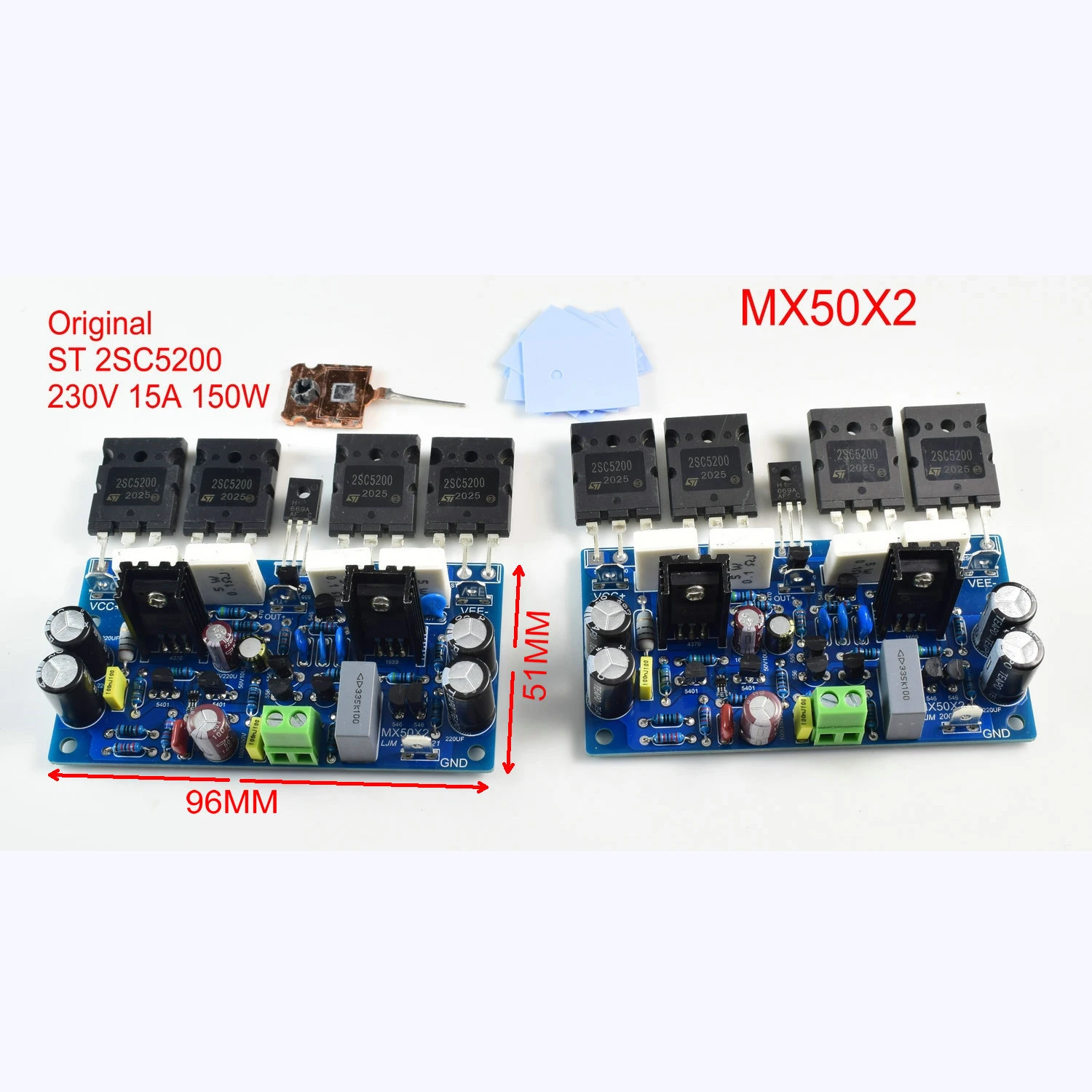

Плата усилителя мощности MX50X2 является отличительной, одноступенчатый усилитель напряжения, квазидополнительная Выходная сценическая структура.

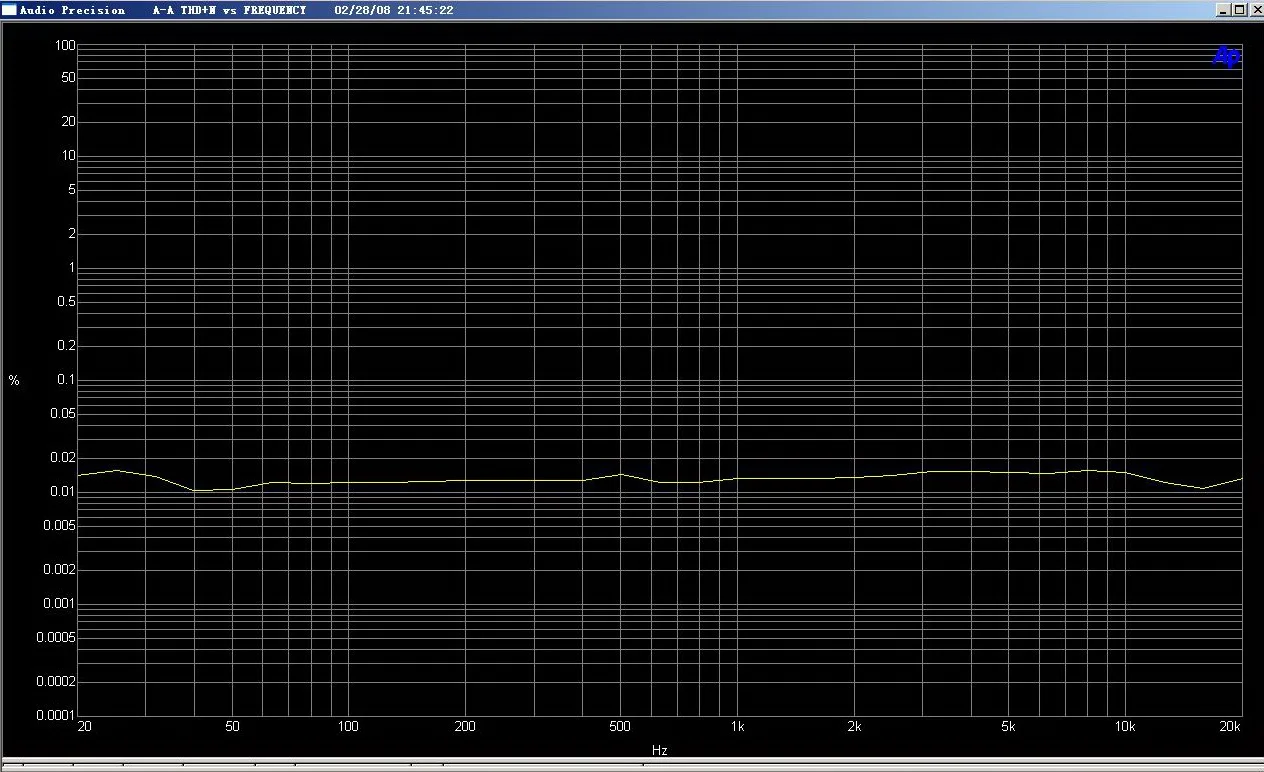

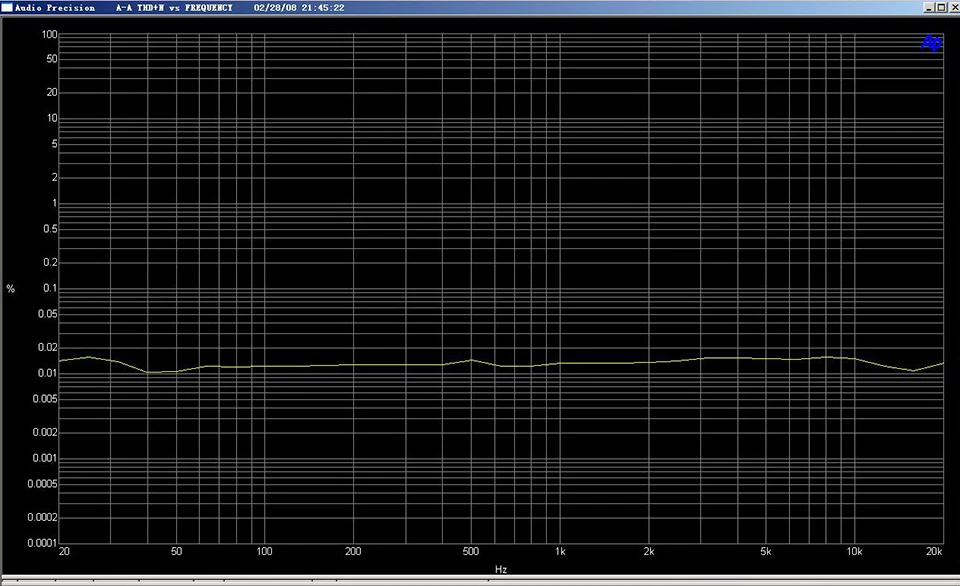

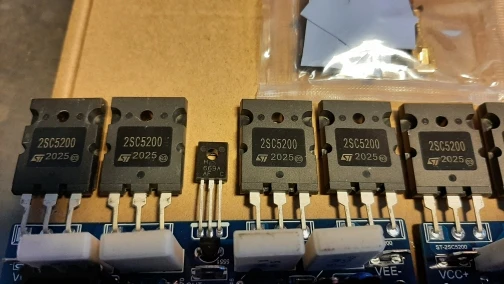

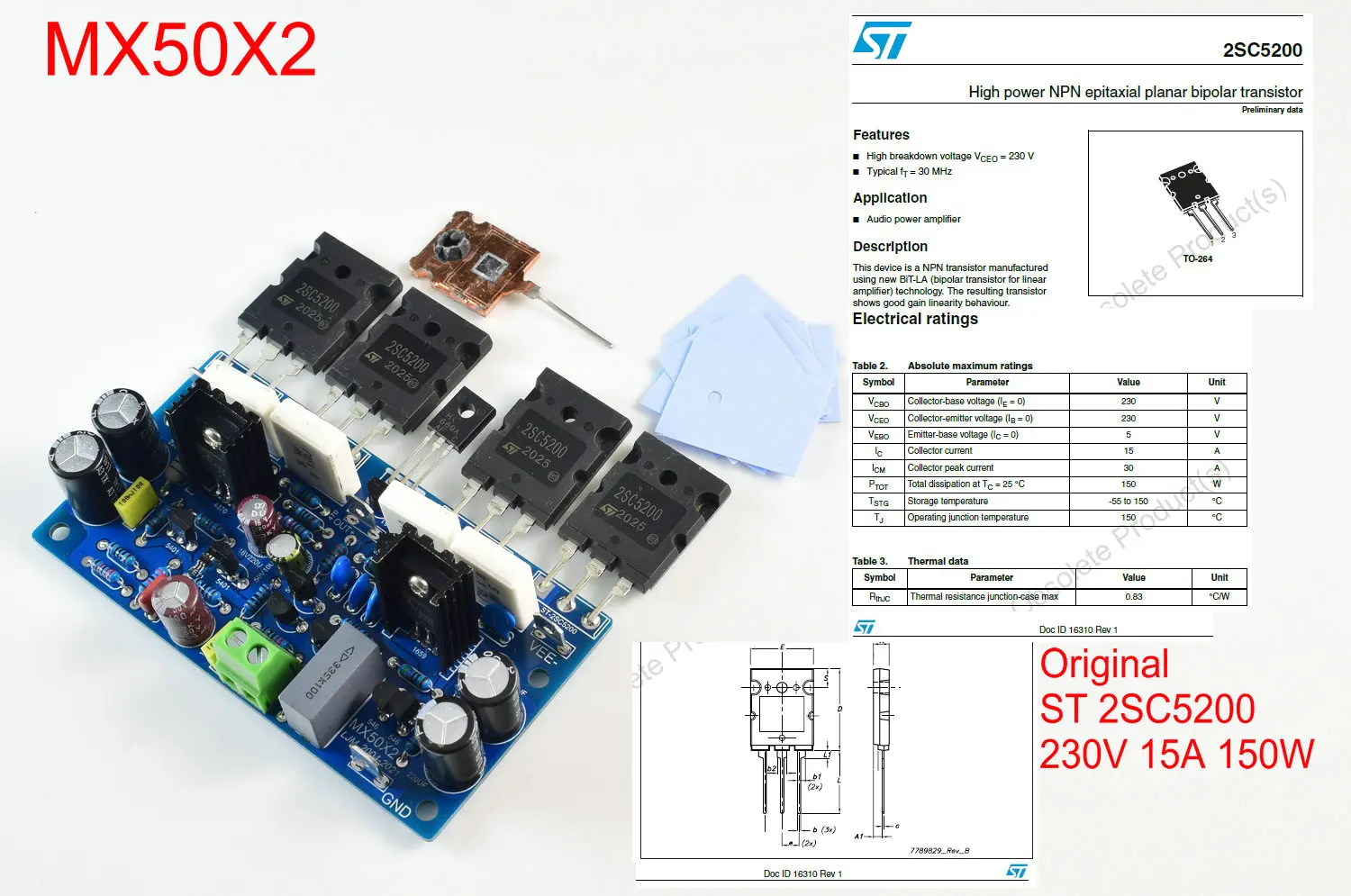

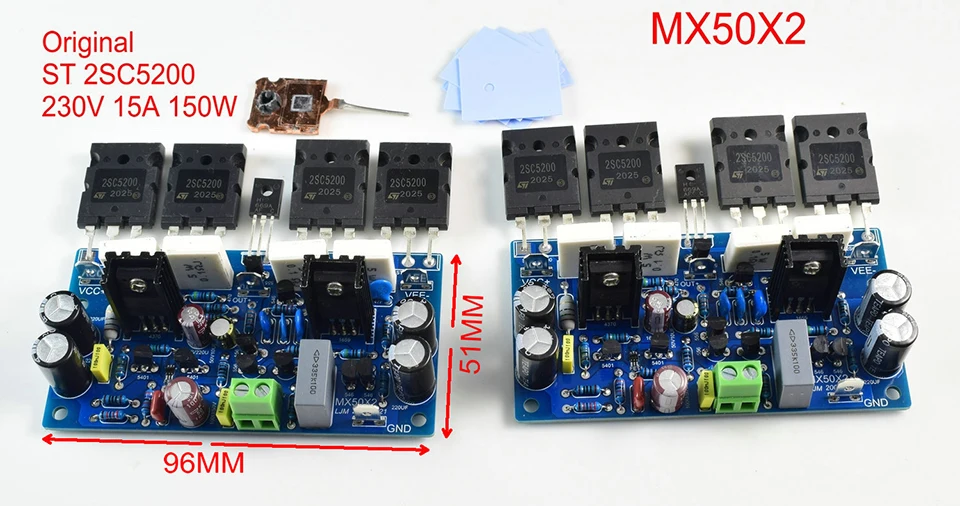

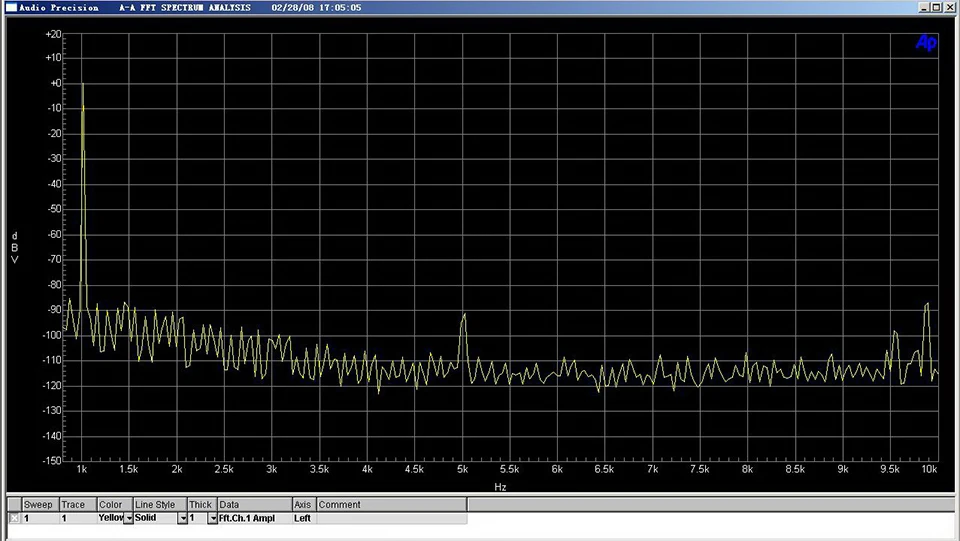

Рабочее напряжение: постоянный ток ± 15-постоянный ток ± 60 вМощность: 20- 200 Вт 8 рTHD + N<0.01% 50W 8RУвеличение = 34 разаВход чувствительность 1,5 VПотребляемая мощность <5 Вт (± 40 В)Размер печатной платы 96 × 51 ммСиловая трубка использует оригинальный ST 2SC5200 (230V, 15A, 150W)Все продукты LJM не имеют схемы. Пожалуйста, не покупайте, если вы возражаете.Все усилители мощности LJM точно измеряются инструментами, и официальная версия продаж будет выпущена после настройки.Следующее введение будет содержать тестовые данные AP SYS 2.Из-за большого количества тестовых данных вводятся только широко используемые тестовые материалы.Если есть клиенты, которым нужны более точные или специальные тестовые данные. Вы можете проконсультироваться с владельцем индивидуально.Строго измеряется мной, эффект полностью сохраняется.Выходная мощность 50 Вт RMS в 8 Вт100 Вт RMS в 4 ВтTHD <0.04% 20 Гц-20 кГц невзвешенный<0.01% 20 Гц-20 кГц 'а Утяжеленный<0.008% 20 Гц-20 кГц @ 1 Вт unweighteЧастотная характеристика + 0.2дб 20 Гц-20 кГцКоэффициент S/N больше 102дб невзвешенныйБолее 114dB'A' УтяжеленныйПотребляемая мощность 120 ВтКомпоненты набора X2 принимают импортные оригинальные трехступенчатые трубки. Импортные оригинальные конденсаторы.
Испытательное оборудование: TEK осциллограф и AUDIO PRECISION SYS TWO.

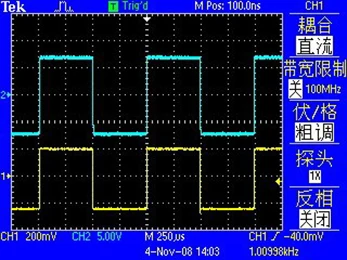

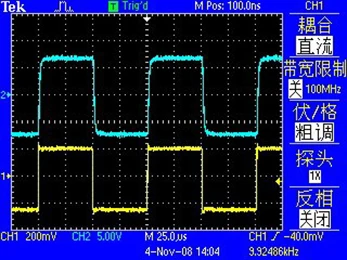

Тест 1K 10 K HZ квадратная волна:

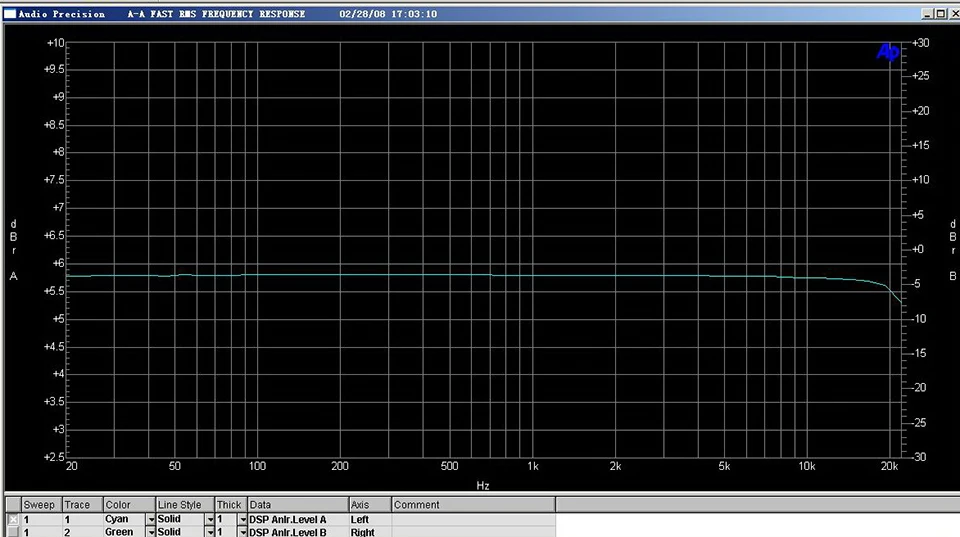

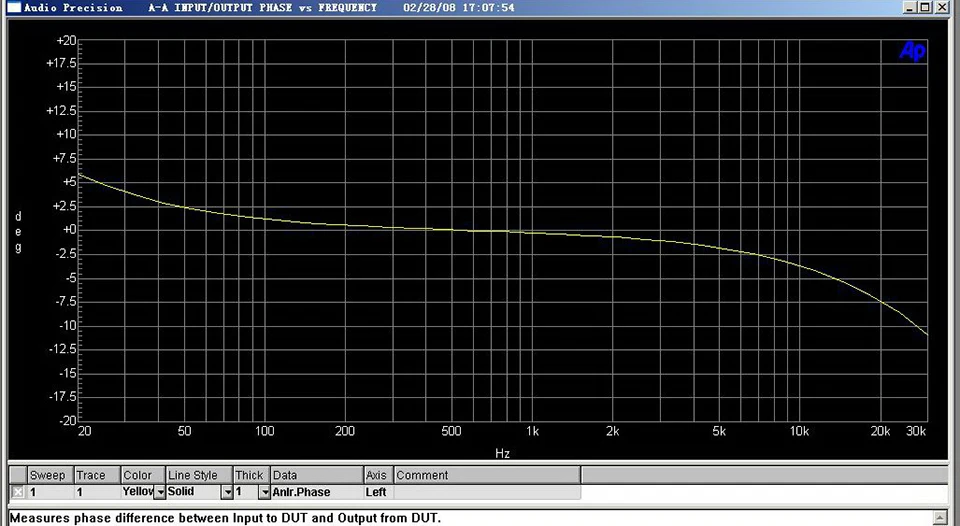

Тест на частотную реакцию:
