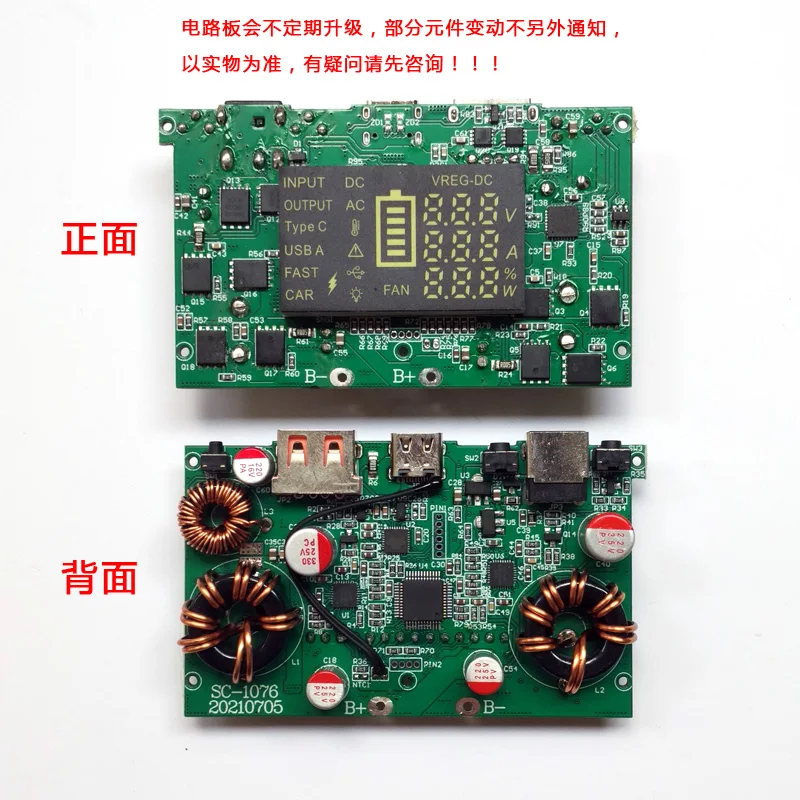

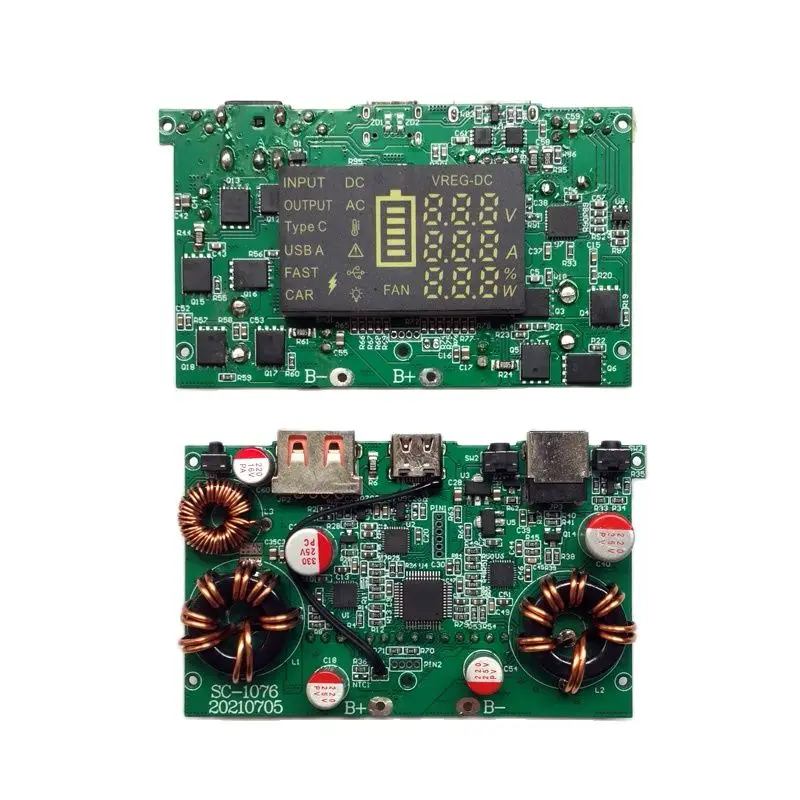

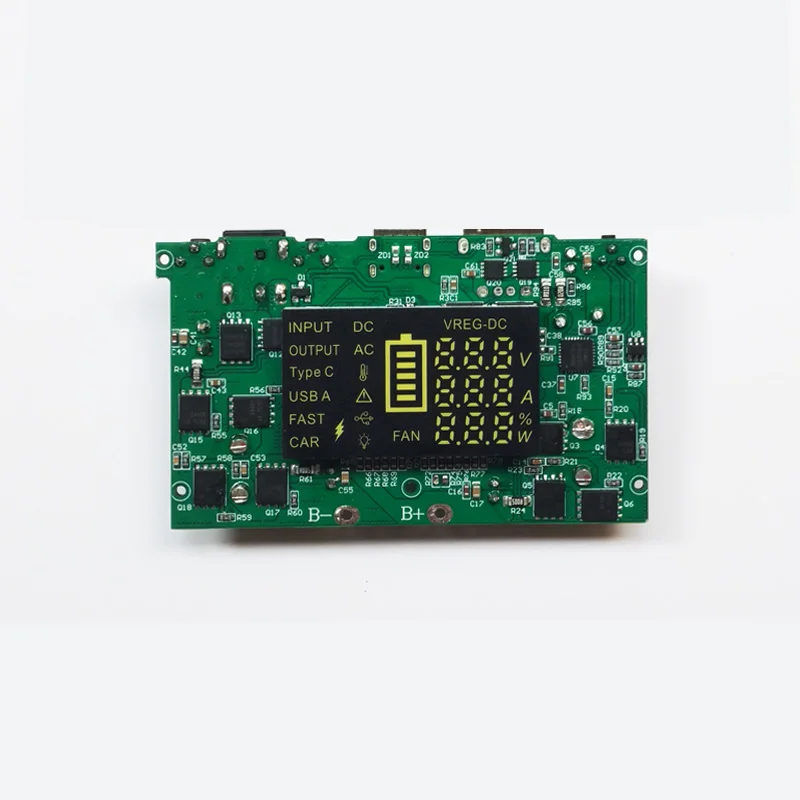

Печатная плата PD100WDC120W с регулируемым напряжением, двусторонняя быстрая зарядка, комплект сделай сам, резервная плата источника питания

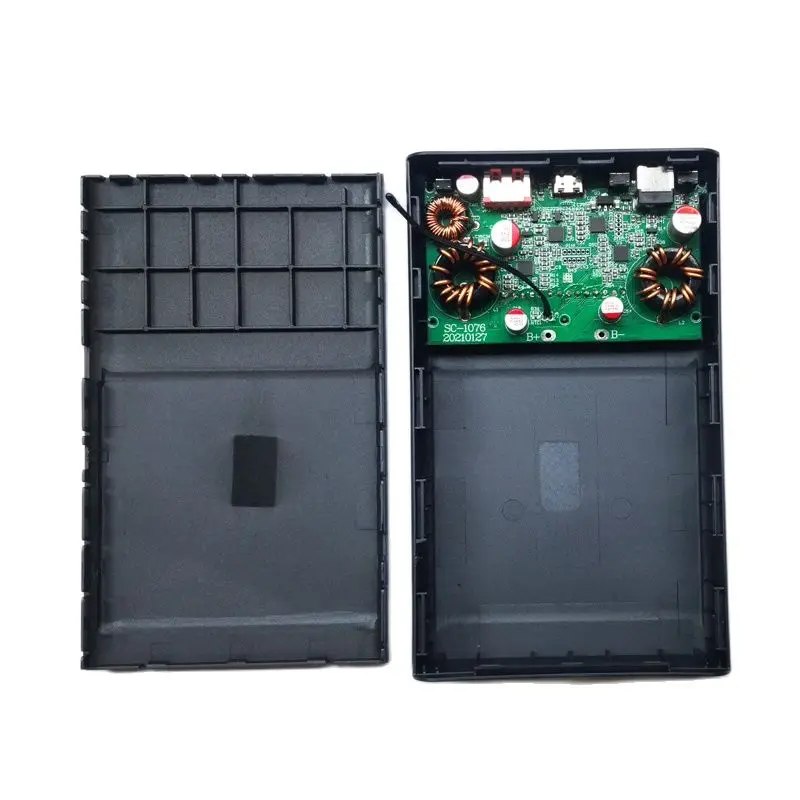

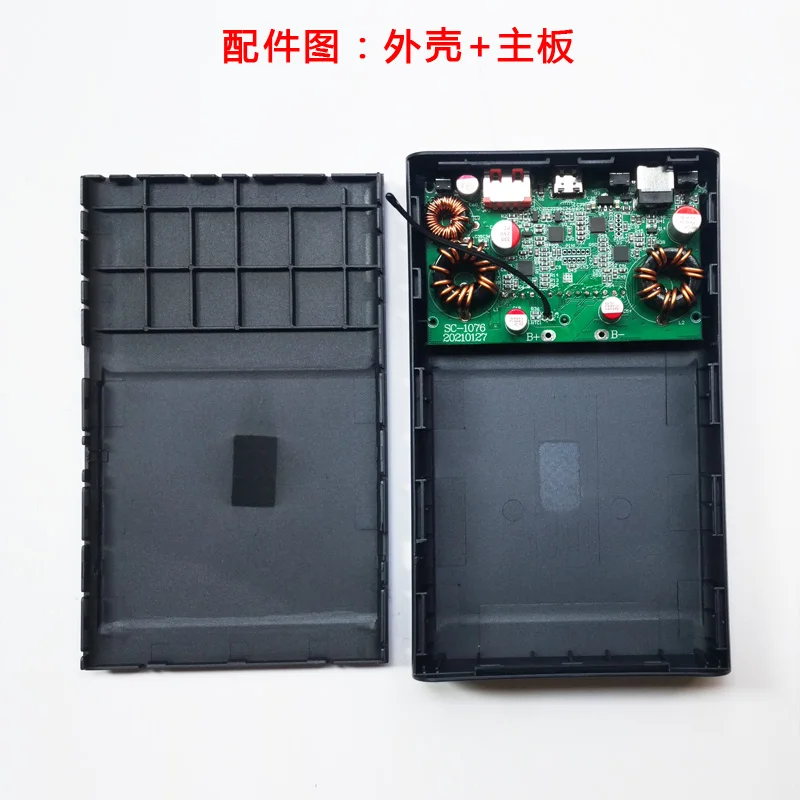

Тип 1: корпус + монтажная плата

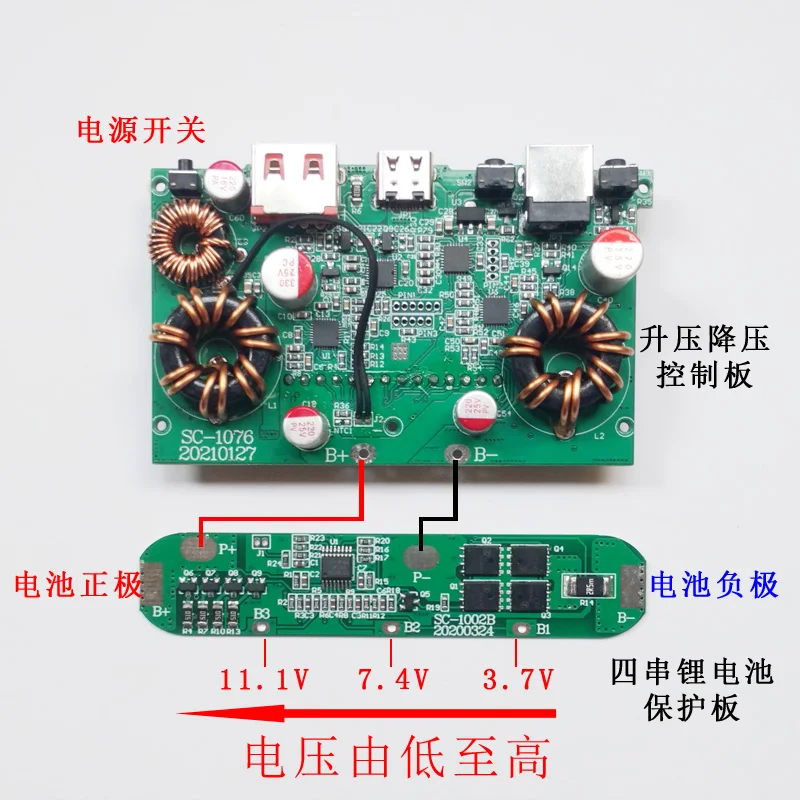

Тип 2: материнская плата + плата защиты аккумулятора

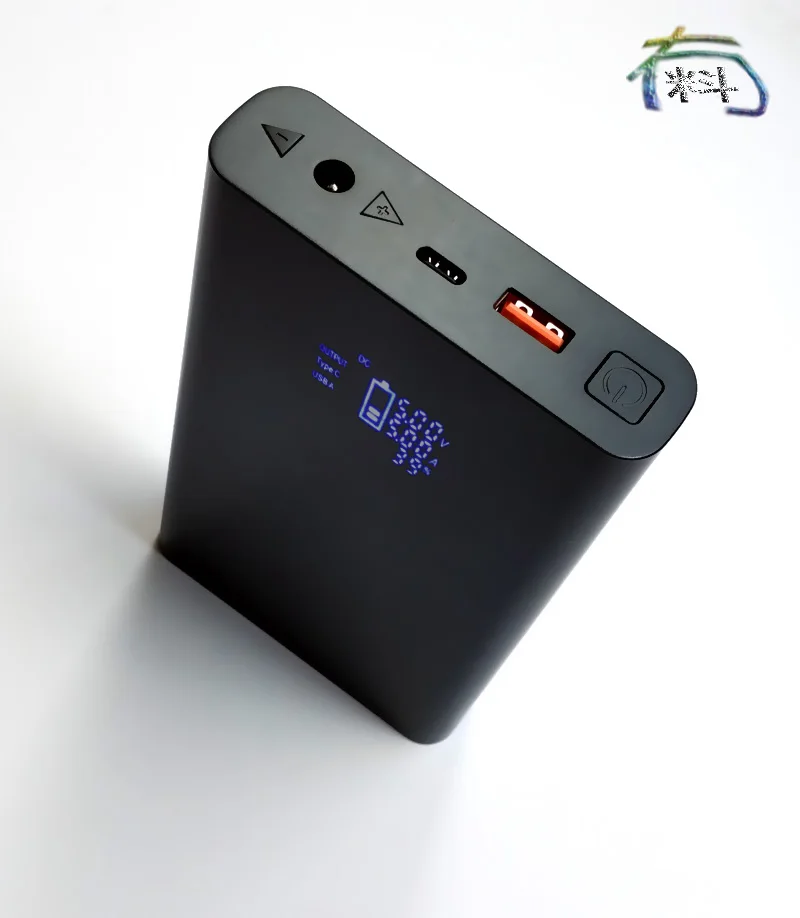

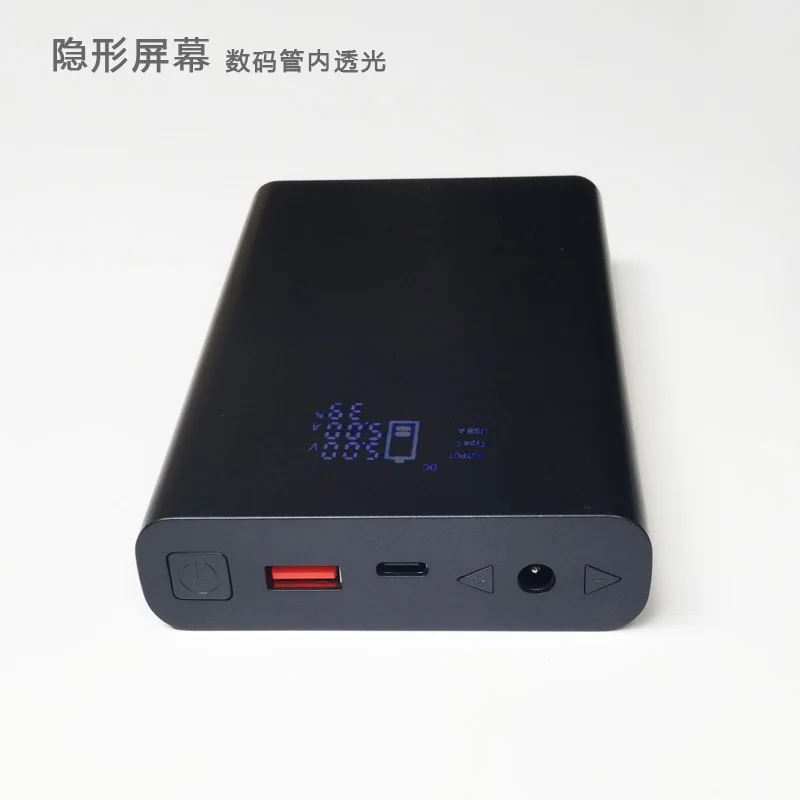

Тип 3: готовый продукт 20000 мА

Поддержка Qualcomm QC3.0, Huawei FCP, Samsung AFC, PD3.0, PPS, Двойной вход высокой мощности, выход 100 Вт Двусторонняя быстрая зарядка, три режима подзарядки, поддержка зарядки и разрядки, быстрая зарядка для трех устройств одновременно, в настоящее время поддерживающая Защитная плата составляет 130 Вт, И общий вход и выход не более 130 Вт, он может использоваться нормально. Если вы используете больше этой мощности, вам нужно купить большую плату защиты питания самостоятельно, и сделать тепловыделение материнской платы (плюс вентилятор охлаждения), и монтажная плата работает при 105 градусах. Его можно использовать обычно внутри, и общая выходная мощность может достигать 238 Вт (120 Вт + 100 Вт + 18 Вт). Приглашаем всех купить и испытать.

Описание параметра:

Размер подложки печатной платы: 79*41 мм,

Размер внешней оболочки: 139*85*24 мм,

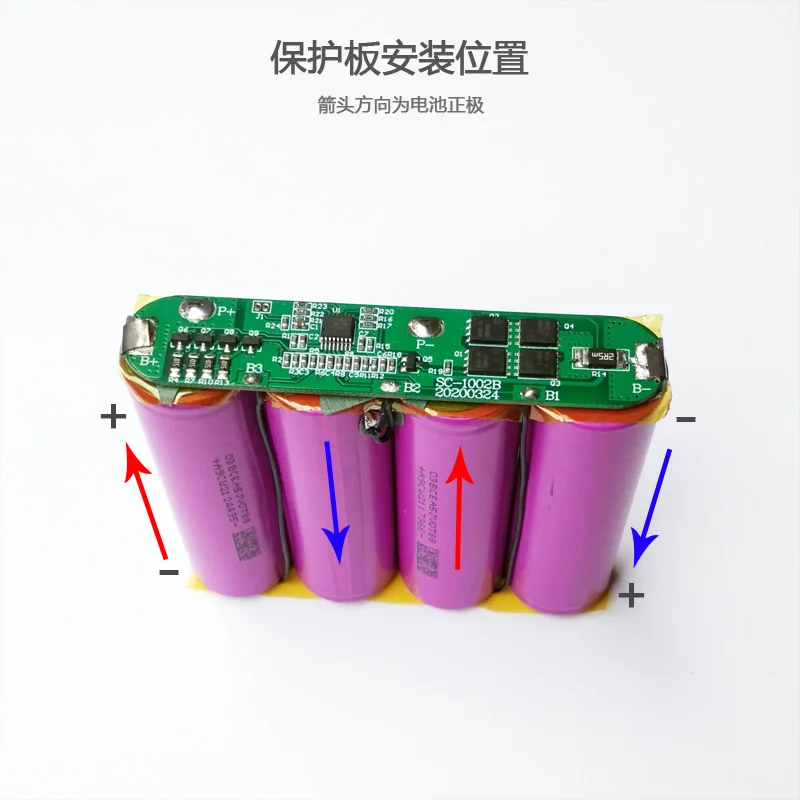

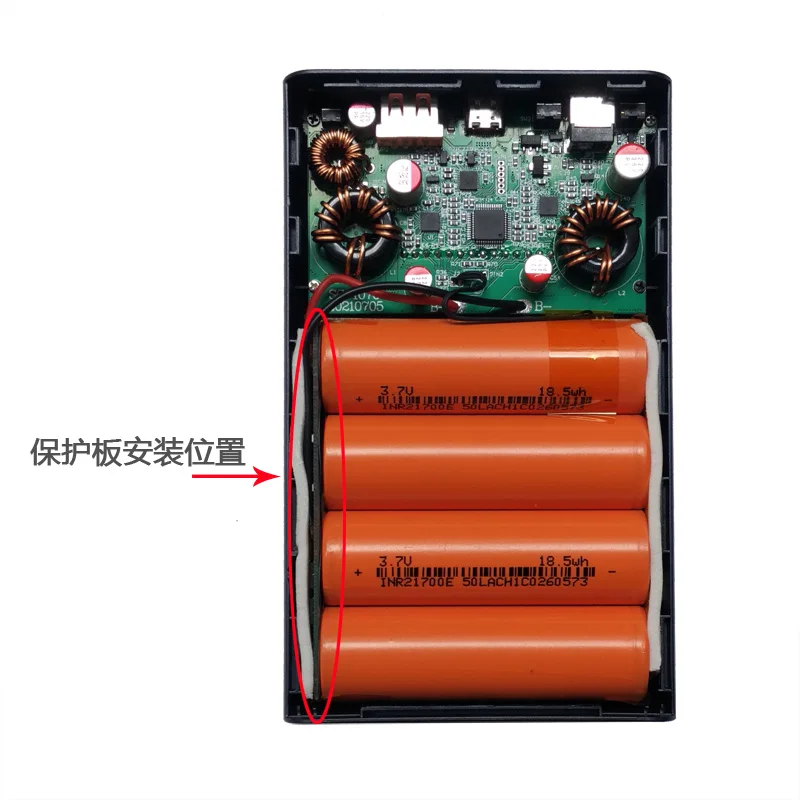

Батарея Тип: 3,7 V литиевая батарея Батарея 21700 техническими характеристиками, четыре строки, пожалуйста, следуйте инструкциям по установке на странице сведений для сварки,

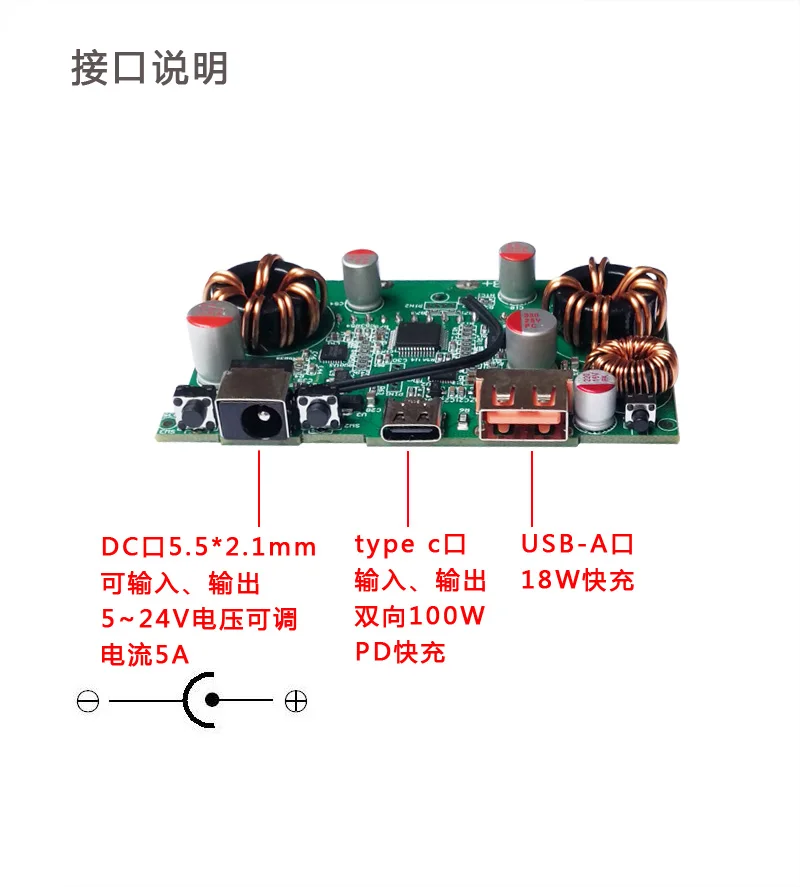

Плата поддержки: USB-A Выход: 5 ~ 12 В/Поддержка QC3.0, AFC, протокол FCP (18 Вт),

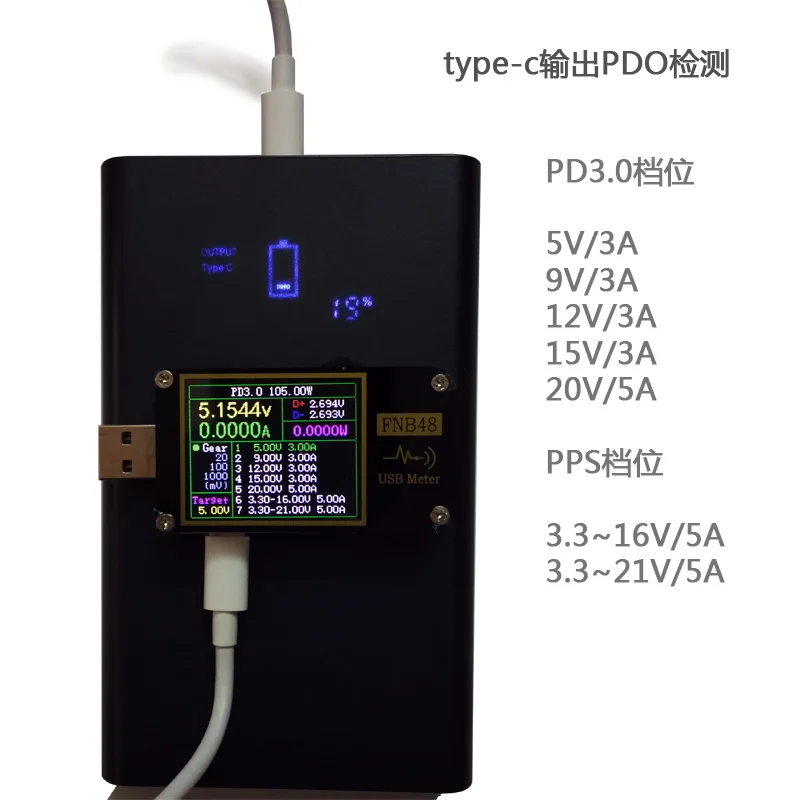

Вход/выход типа c: 5 В/3A, 9 В/3A, 12 В/3A, 15 в/3A, 20 в/5A (Протокол PD3.0 100 Вт макс.),

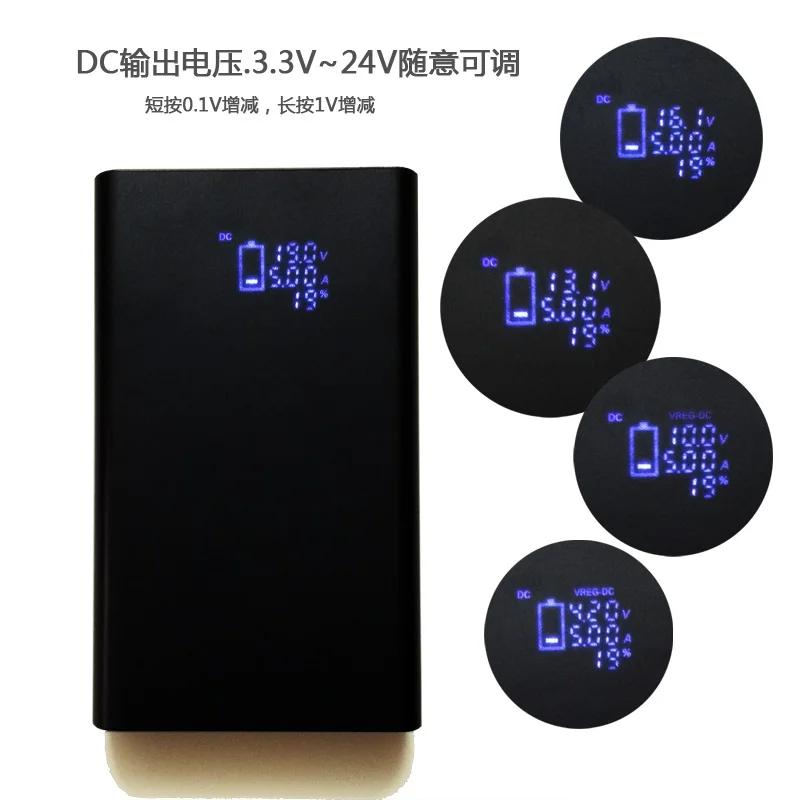

Вход/Выход постоянного тока: полярность источника питания положительная и отрицательная, широкий вход напряжения 5 ~ 24 В/5A (Макс 120 Вт), выход 3,3 V ~ 24V/5A Настройка напряжения (длинные Пресс переключатель в течение 3 секунд, а затем VREG-DC мигание раз Пресс две кнопки рядом с dc-порт для регулировки напряжения, после регулировки напряжения, Нажмите и удерживайте переключатель в течение 3 секунд, чтобы зафиксировать напряжение на выходе),

Коэффициент конверсии: синхронная технология выпрямления 75%-85%, коэффициент конверсии платы составляет более 90%,

Иллюстрация:

1: для сварки требуется электрическое основание. Не рекомендуется для игроков, которые никогда не трогали электронные схемы. Следуйте изображениям и инструкциям на соответствующей странице деталей. Аккумулятор не может быть подключен обратно, и он будет гореть, если он подключен обратно!

2: напряжение батареи должны быть 3,7 V, а оболочка Оснащен 4-х аккумуляторов 21700 источника электропитания постоянного тока (не 18650). Когда переключатель не включается после сварки, он должен быть активирован зарядкой в зарядном порту, и его можно использовать после включения экрана.

3: при зарядке мобильного питания сам по себе, светильник идентификации батареи на экране всегда включен и не мигает, и он полностью заряжен. Процент емкости рассчитывается в куломб, и аккумулятор равномерно распределяется в соответствии с батареей 20000 мА.

4: полярность источника питания постоянного тока является внутренне положительной и внешне отрицательной и не может быть изменена. При зарядке сначала Подключите зарядное устройство к источнику питания, а затем подключите его к порту постоянного тока. При разрядке сначала Подключите порт постоянного тока к источнику питания, а затем подключите устройство загрузки. Регулировка выходного напряжения должна быть отключена. Без порта постоянного тока, входного и выходного напряжения и тока в режиме реального времени, который может использоваться для зарядки маршрутизаторов, внешних громкоговорителей, автомобильных батарей и другого оборудования, который имеет широкий спектр применений.

5: Логика определения входного и выходного состояния постоянного тока: когда порт постоянного тока подключен, он оценивается как вход, если он не заряжен, он оценивается как выход. Пока порт постоянного тока подключен, это состояние будет поддерживаться. Чтобы изменить состояние снова, единственным способом изменить состояние является отключение порта постоянного тока. Подключите его снова.
