Модель 1: поддерживающая печатная плата

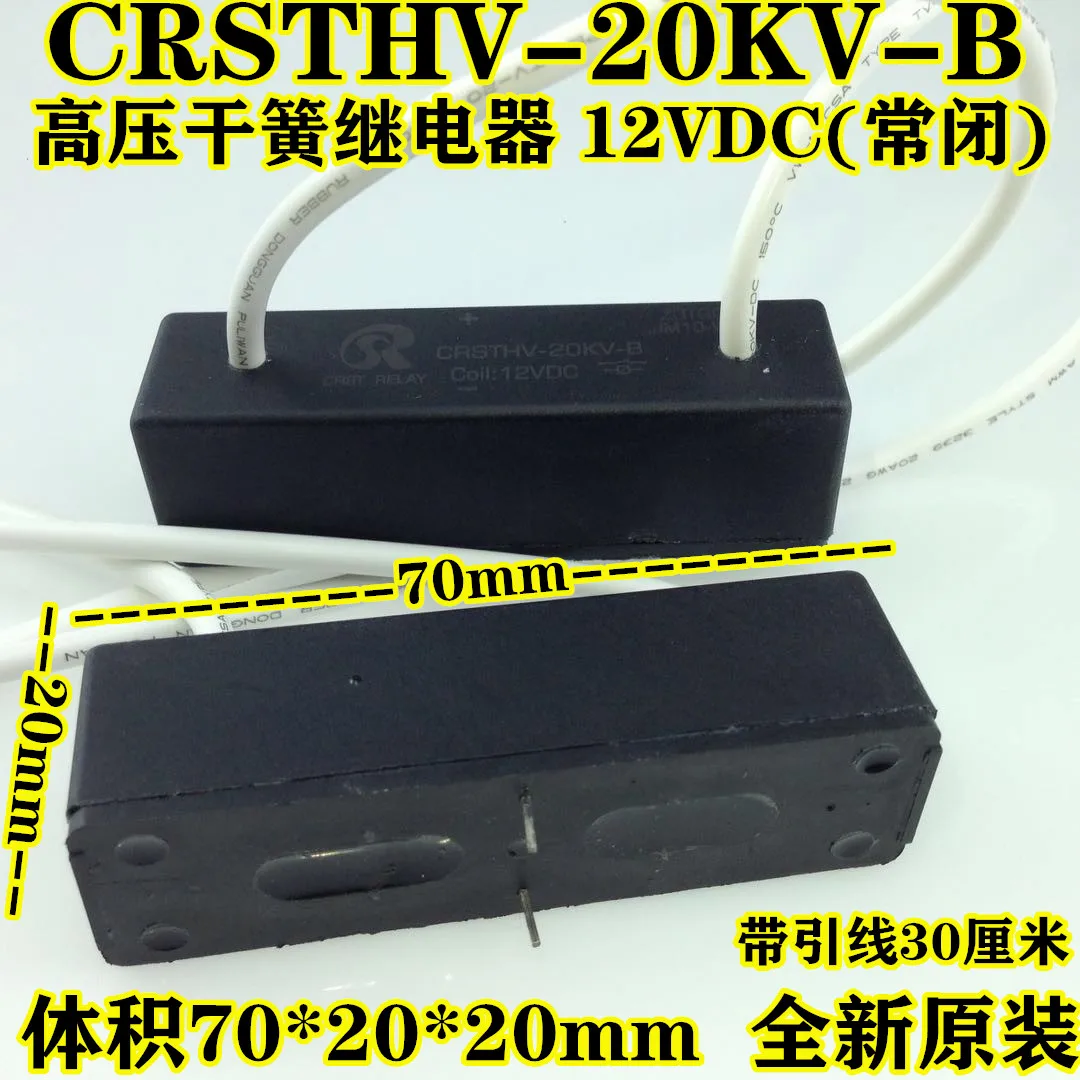

Модель 2: 20KV12V нормально закрытый

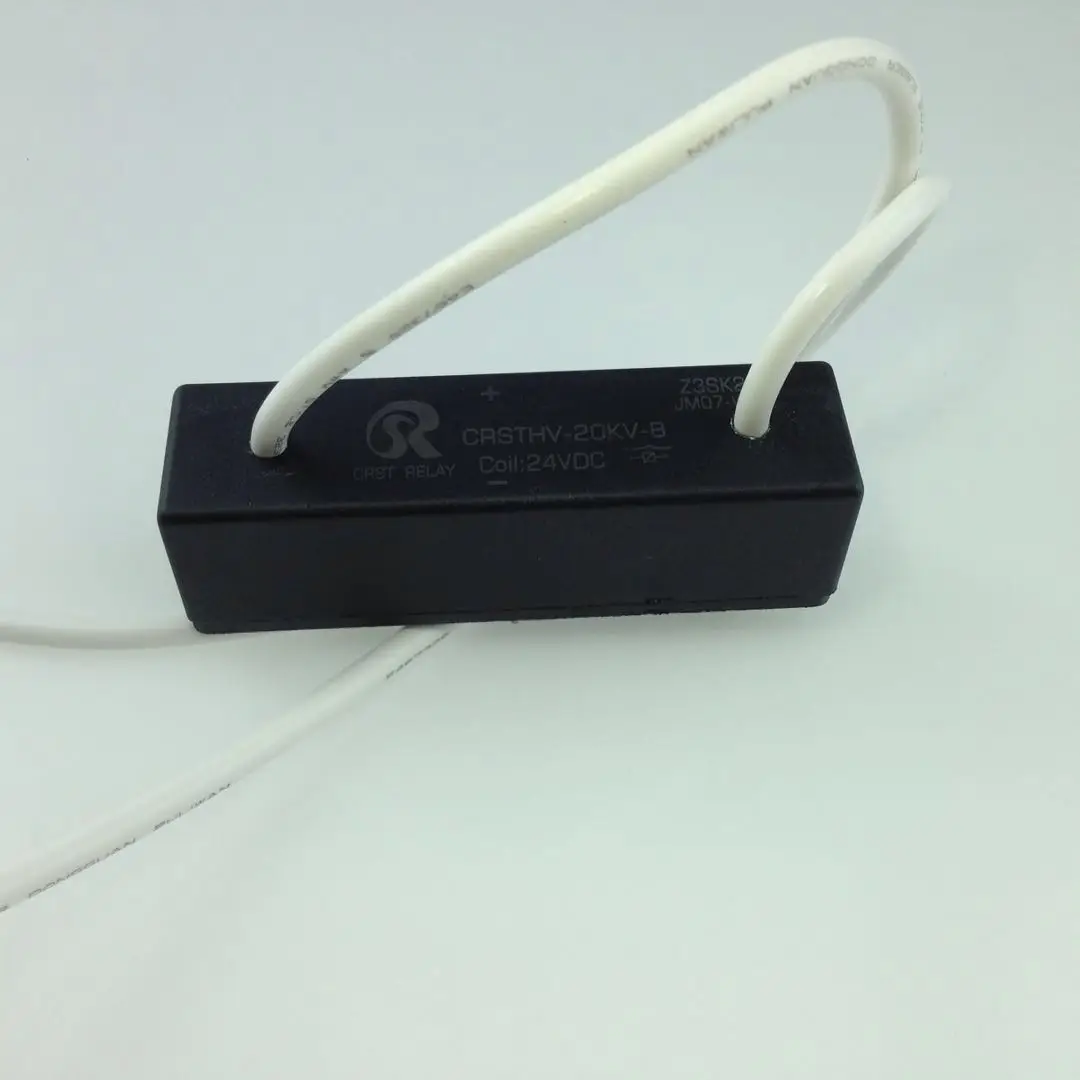

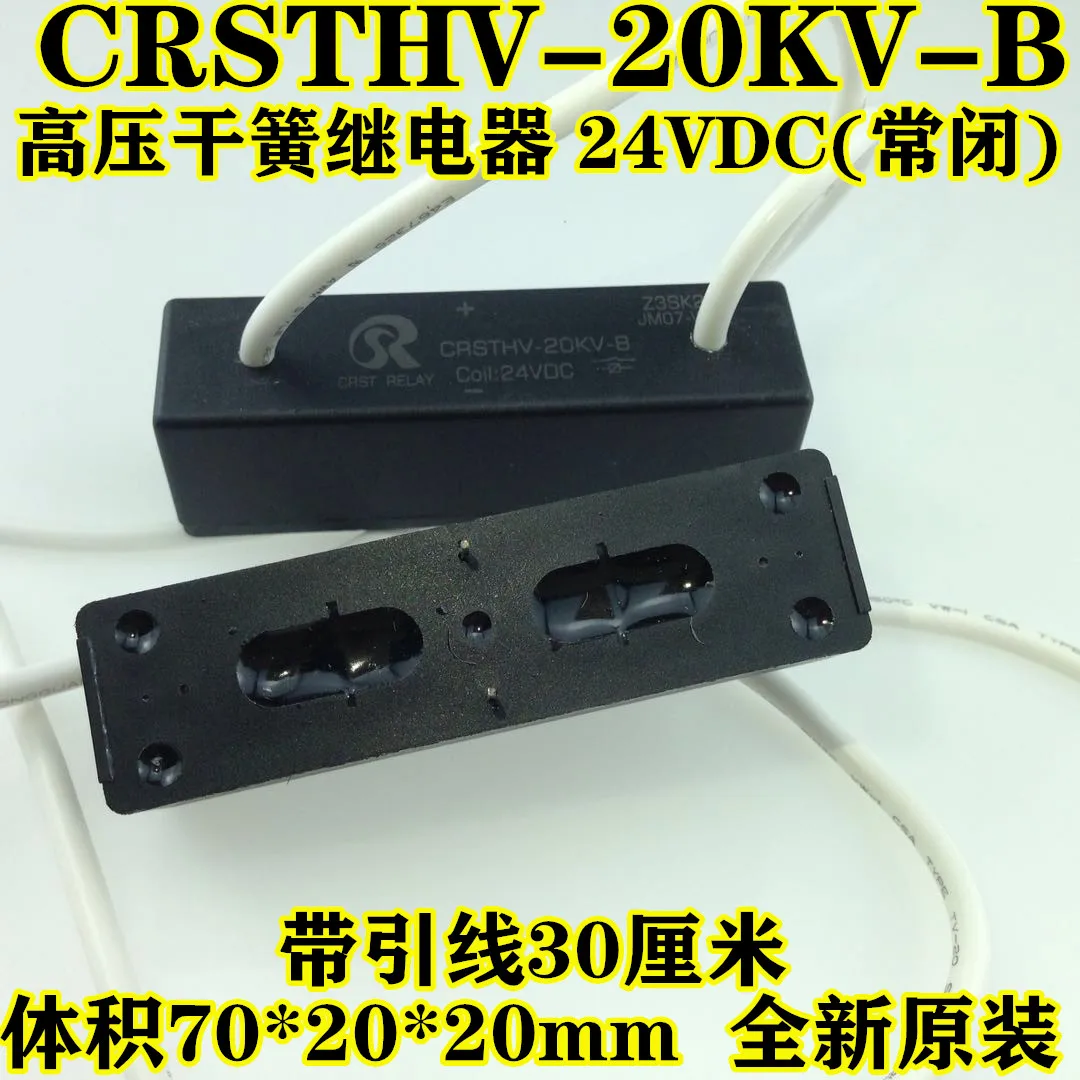

Модель 3: 20KV24V нормально закрытый
Модель 4: 20 кв Высоковольтная линия один метр
Напоминание:
Потому что мы являемся производителем, некоторые продукты areOEMproduction, печатная модель и бренд одного и того же продукта могут отличаться от изображения, но качество такое же, не волнуйтесь, приносим извинения за любые неудобства.
Широко используется в тестер напряжения, испытательное оборудование двигателя, медицинское оборудование и другие области инструментов.
Тип: высоковольтное Герконовое реле CRSSHV
Форма Конта: 1 форма A,B(1 м)
Номинальная нагрузка: 50 Вт
R on (Ом):150 м
Контактная форма: 1A
Нагрузка (В):DC.10KV
Нагрузка (I):2A
T on:4mS
Тип выреза: 2.0pF
\
Пробой Вольт: dc.14 кв
\
\
ХарактеристикаОсобенности
\
\
1, напряжение пробоя DC.14KV
\\
2, тип PCB, PCB + тип провода
\
\
Информация о заказеИнформация о заказе
\
\
CRSTHV-DC12V-A-W
\\
1 2 3 4
\
\
1,МодельНомер детали: CRSTHV
\\
2,Номинальное напряжение катушкиНоминальное напряжение катушки (В): постоянный ток: 12,24
\\
3,Контактная формаКонтактная форма: A: нормальное открытие, B: нормальное закрытие
\\
4,Форма торцевой стопыТип материала:НичегоNIL: Тип печатной платы, W:PCB + провод
\
\
Контактные данныеКонтактная оценка
\
\
Контактное устройство
\
\
1А, 1В (SPST NO,NC);
\
\
Контактная оценка
\
\
50 Вт
\
\
Макс. Переключение напряжения
\
\
Dc.14 кв
\
\
Макс. Ток переключения
\
\
2.0A
\
\
Макс. Ток переноски
\
\
3.0A
\
\
ЖизньСрок эксплуатации
\
\
ЭлектрическиеЭлектрические
\
\
DC.10000V-1mA 0.5X106MIN операции (R.L.)
\
\
МеханикаМеханический
\
\
1*108 мин операции (R.L.)
\
\
Параметры катушкиПараметр катушки
\
\
Напряжение катушки
\\
Напряжение катушки
\\
(VDC)
\
\
Сопротивление катушки
\\
Сопротивление катушки
\\
Ω ± 10%
\
\
Ток катушки
\\
Нормальный ток (мА)
\
\
Выходное напряжениеVDC
\\
Выходное напряжение в постоянного тока (мин)
\\
(Номинальное напряжение10%)
\\
(10% номинального напряжения)
\
\
Натяжное напряжениеVDC (Максимум)
\\
Выберите напряжение в постоянного тока (макс.)
\\
Номинальное напряжение70%
\\
(70% номинального напряжения)
\
\
Номинальная
\\
Номинальная
\
\
Максимум
\\
Макс.
\
\
12
\
\
15,6
\
\
200
\
\
60,0
\
\
1,2
\
\
8,4
\
\
24
\
\
31,2
\
\
720
\
\
33,3
\
\
2,4
\
\
16,8
\
\
Технические характеристикиУсловия эксплуатации
\
\
Контактное сопротивление
\
\
150 МОМ Макс. (начальный)
\
\
Напряжение пробоя
\
\
Открытые контакты dc.14 кв мин
\\
Контакты для катушки DC.15KV мин
\
\
Сопротивление изоляции
\
\
Открытые контакты 1x109min мин. (DC.100V)
\\
Контакты для coil1x109min min.(DC.100V)
\
\
Электродвижущая Емкость
\
\
2.0pF Макс.
\
\
Время работы
\
\
(Включая отскок) 4,0 мс Макс. (при нормальном напряжении)
\
\
Время выпуска
\
\
2,0 мс Макс. (при нормальном напряжении)
\
\
Вибрация
\
\
20 г (0 ~ 55 Гц. 1,5 мм)
\
\
Шок
\
\
30 г (11 мс, 1/2 син волна)
\
\
Рабочая температура
\
\
-20℃-+ 70℃
\
\
Температура хранения
\
\
-35℃-+ 90℃
\
\

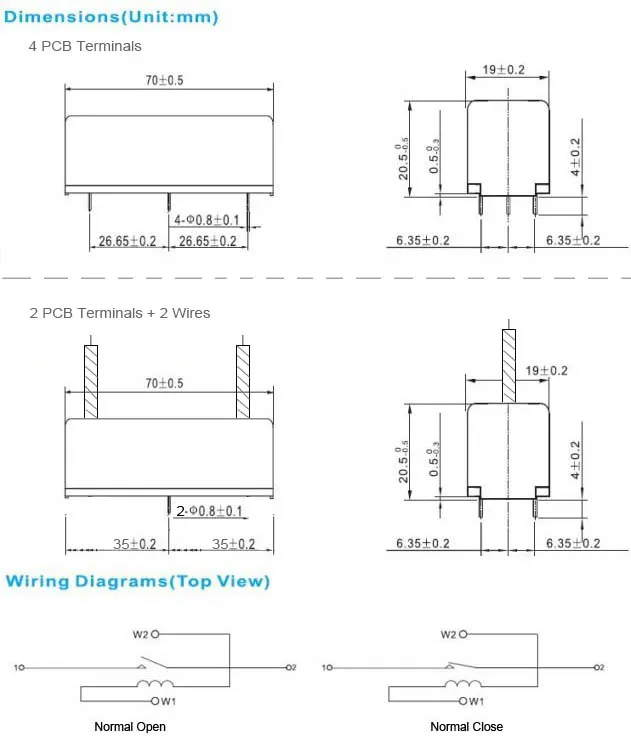

Общий размерРазмеры (мм/дюйм)
\
