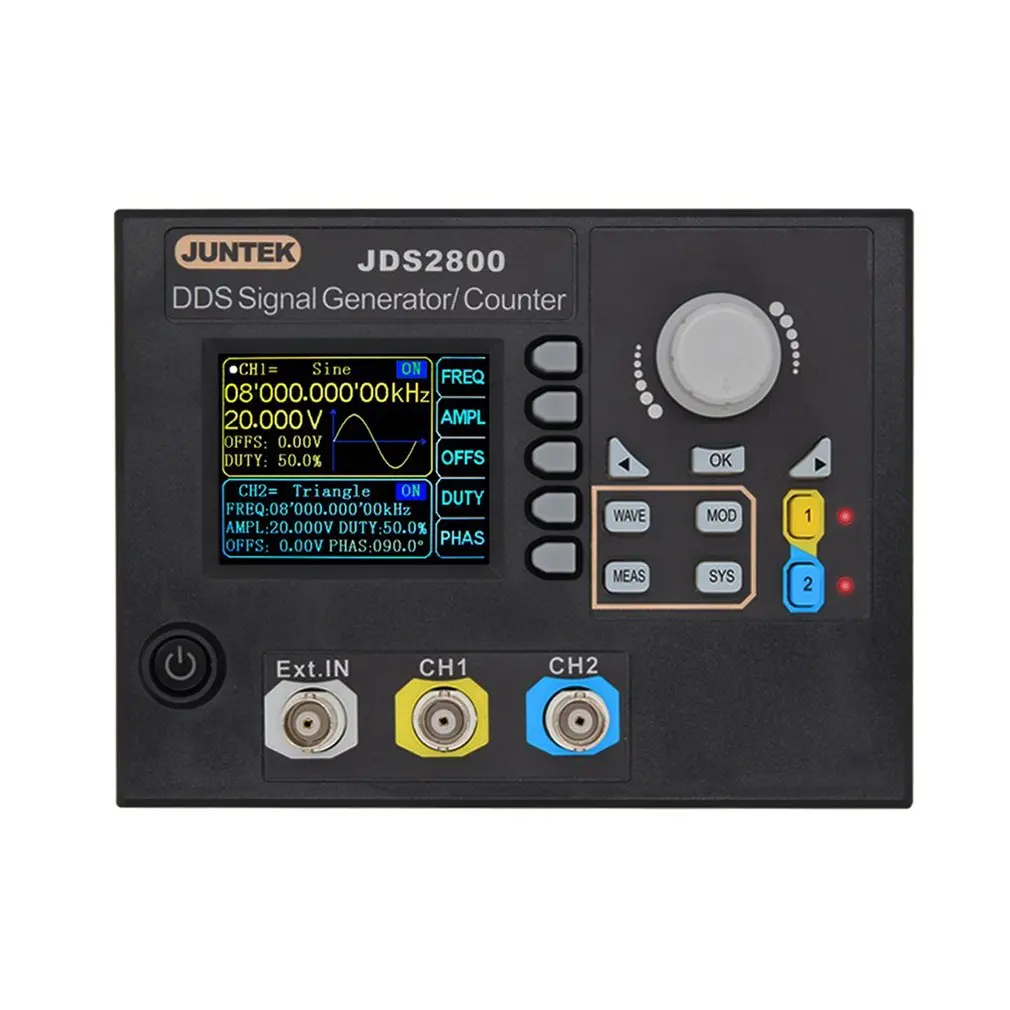

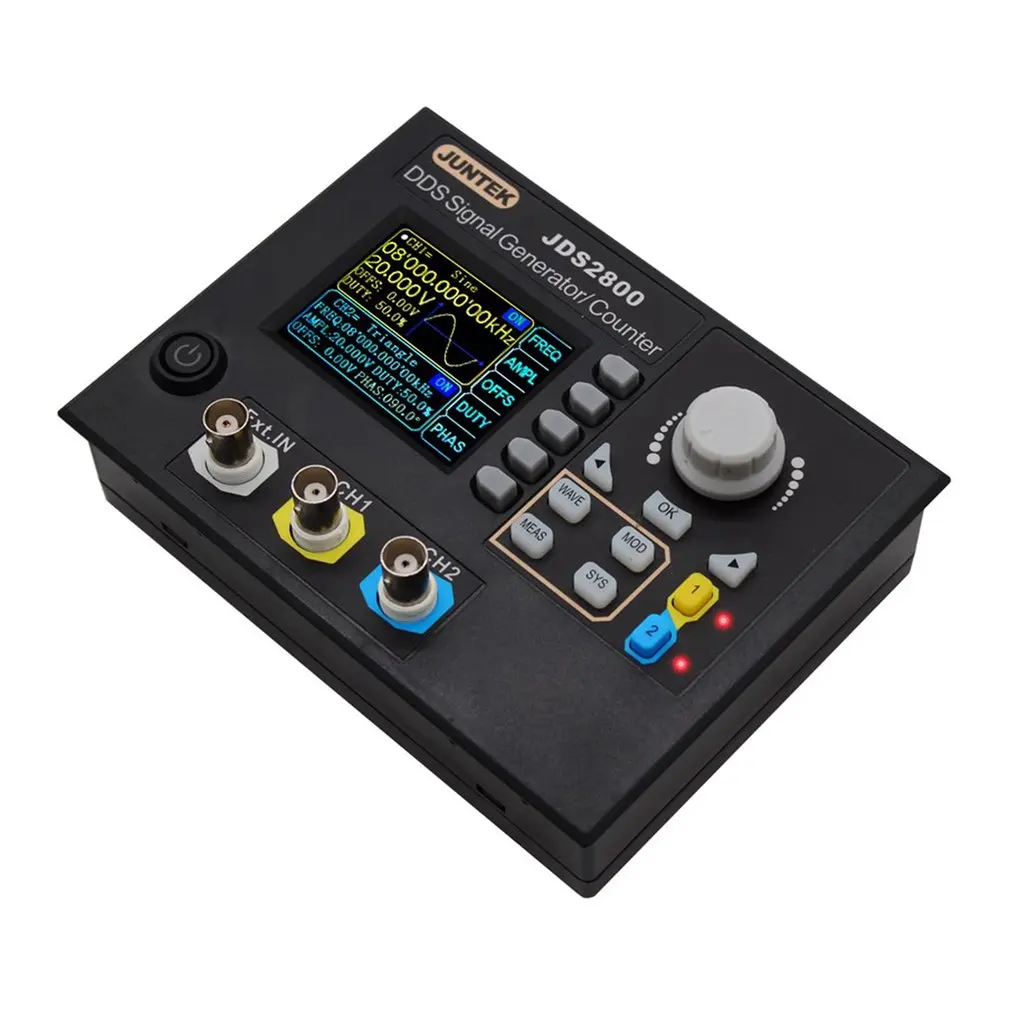

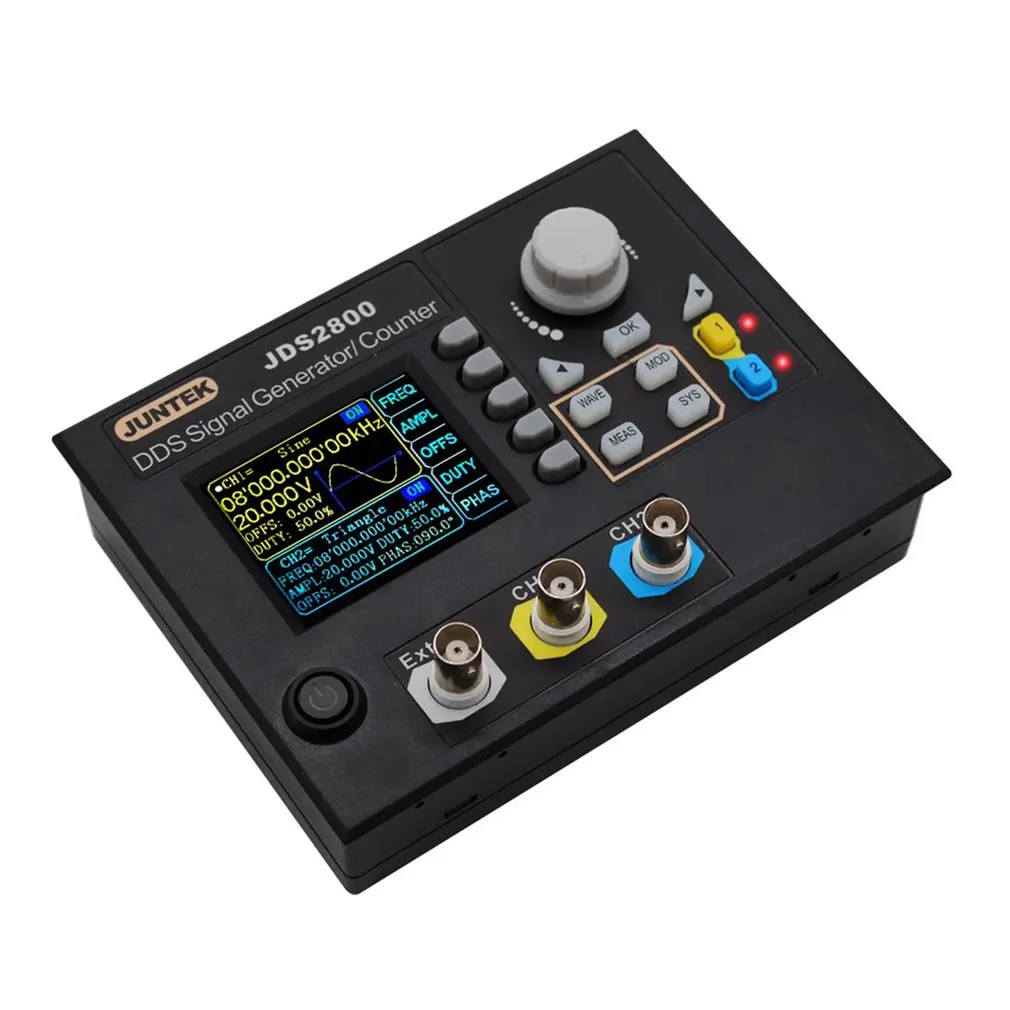

Генератор сигналов USEUUKAU 40 МГц, цифровой двухканальный генератор сигналов с функцией DDS, измеритель частоты, произвольная волна

Генератор сигналов US/EU/UK/AU 40 МГц с цифровым управлением двухканальный DDS функция генератор сигналов Частотный счетчик произвольная волна

Особенности:1. Дисплей: принимает 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображают параметры CH1 и CH2; Полностью Независимый двойной выход каналов, синхронизация работы и регулируемая фаза разницы; способность воспроизводить шаблоны пользовательской формы волны.2. Высокая производительность: точность частоты до 10 ^(-6) величины, общий диапазон частотного разрешения 0,01 Гц; Минимальная Амплитудная разрешение может достигать 1 мВ, амплитудный Диапазон 2mVpp ~ 20Vpp; рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.3. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,1 s-999,9 s Время развертки; Направления развертки вперед, назад и круглого хода.4. Функции измерения: может измерять частоту сигнала, цикл, позитивную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц диапазон частот;-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V; CMOS Выходной диапазон 0 ~ 10В; Позвольте блок выход 1 ~ 1048575 произвольных импульсных поездов.5. Функция хранения: 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит; Может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

Описание:1. Двухканальный генератор сигналов серии DS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д.2. Используйте Мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации, с режимами соединения постоянного тока и переменного тока, функция счетчика; Защита от короткого замыкания на выходе; Функция связи.3. Это отличный инструмент для тестирования или измерения для инженеров электроники, электронной лаборатории, обучения и исследований.

Характеристики:Модель: JDS2800-40MСинусоидальный Диапазон частот: 0 ~ 40 МГцДиапазон квадратных частот: 0 ~ 25 МГцТреугольный Частотный диапазон: 0 ~ 25 МГцДиапазон частоты импульса: 0 ~ 6 МГцTTL Цифровой частотный диапазон: 0 ~ 6 МГцДиапазон произвольной волны: 0 ~ 6 МГцДиапазон регулировки ширины импульса: 40nS-4000SВремя квадратного подъема: ≤ 10 нсМининум частоты Разрешение: 0,01 & micro; Гц (0,00000001 Гц)Точность частоты: ± 20ppmСтабильность частоты: ± 1ppm/3h

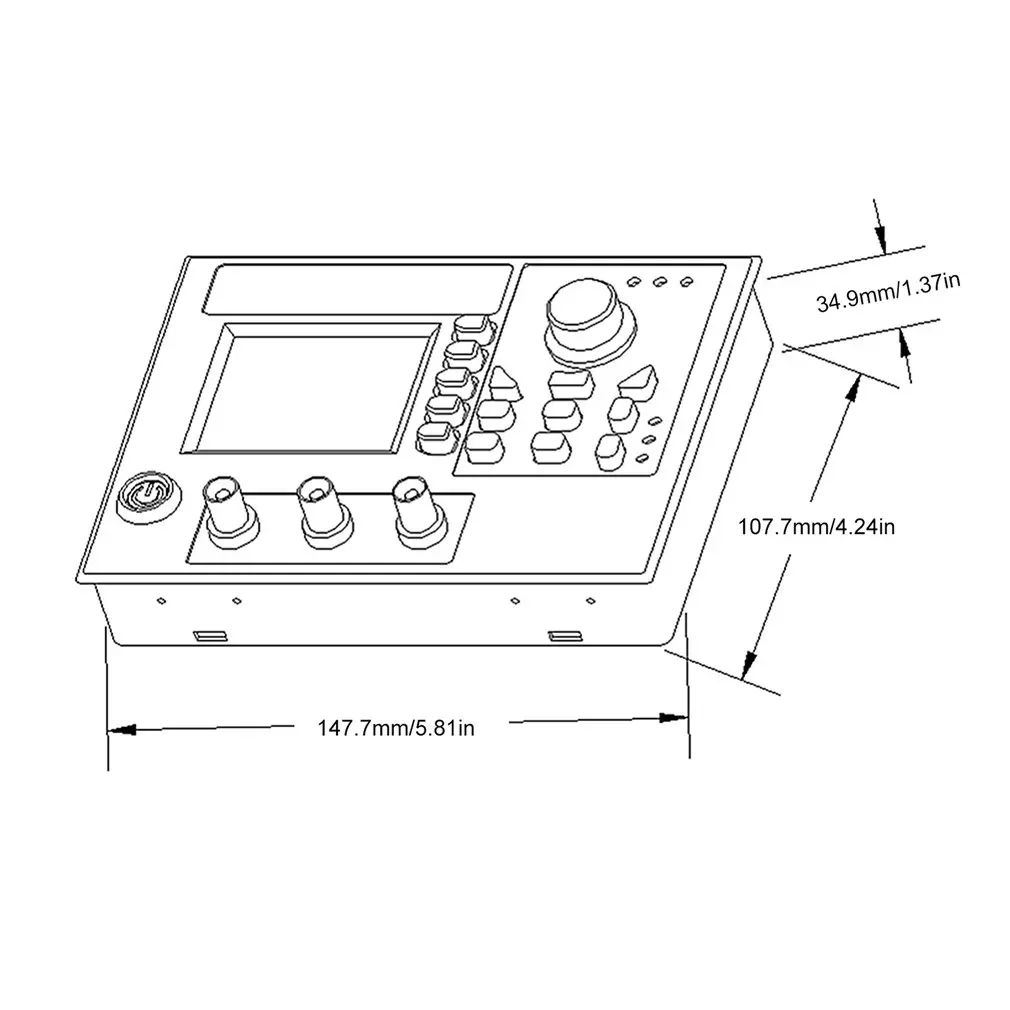

Тип: США, ЕС, Великобритания, Австралия (опционально)Размер: 147.7x107.7x34.9 мм/5.81x4.24x1.37inЦвет: черный

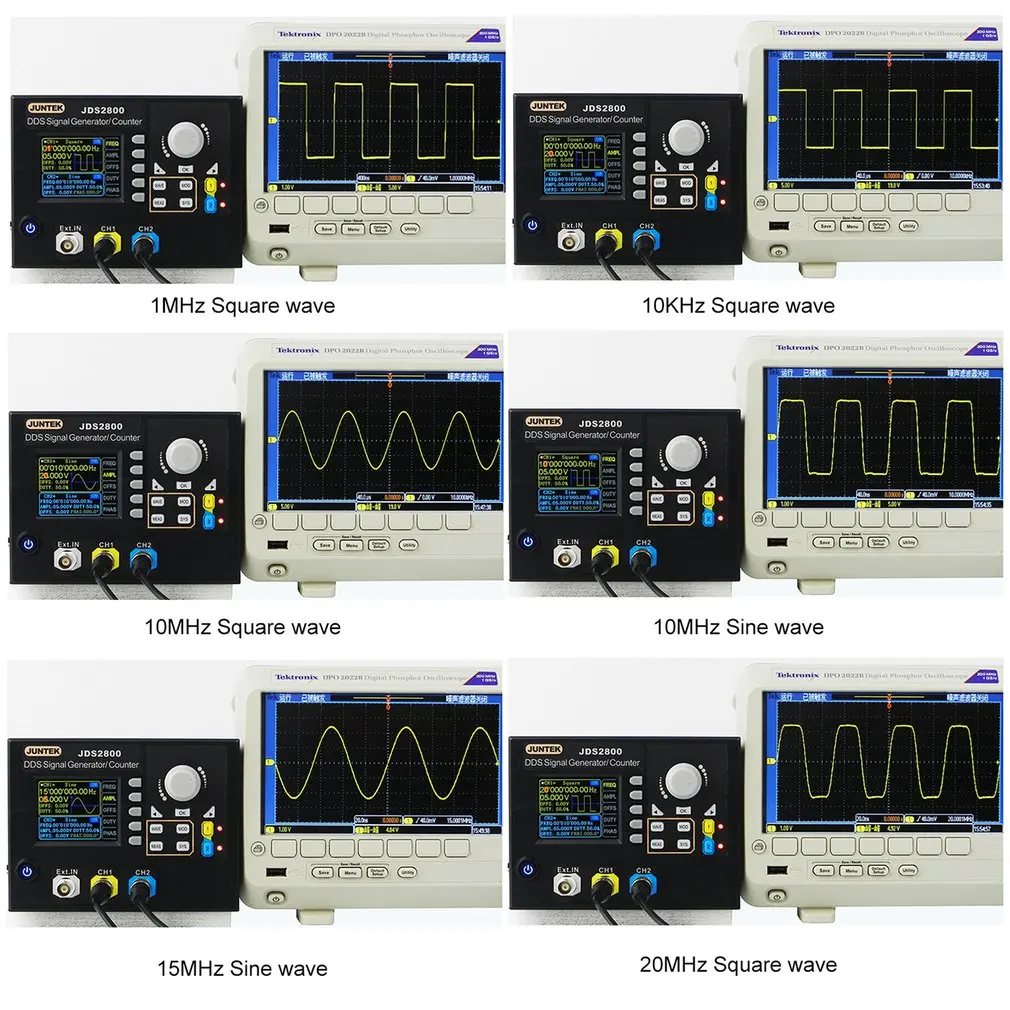

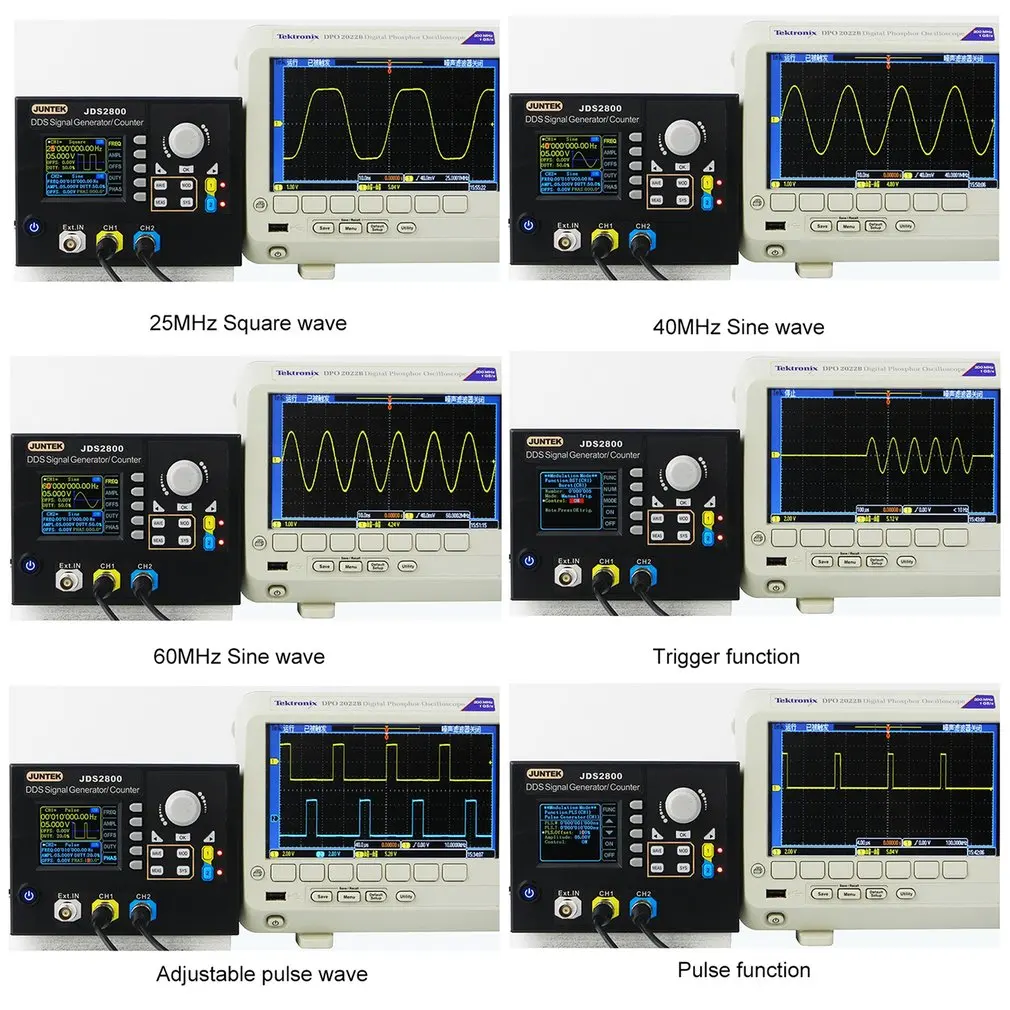

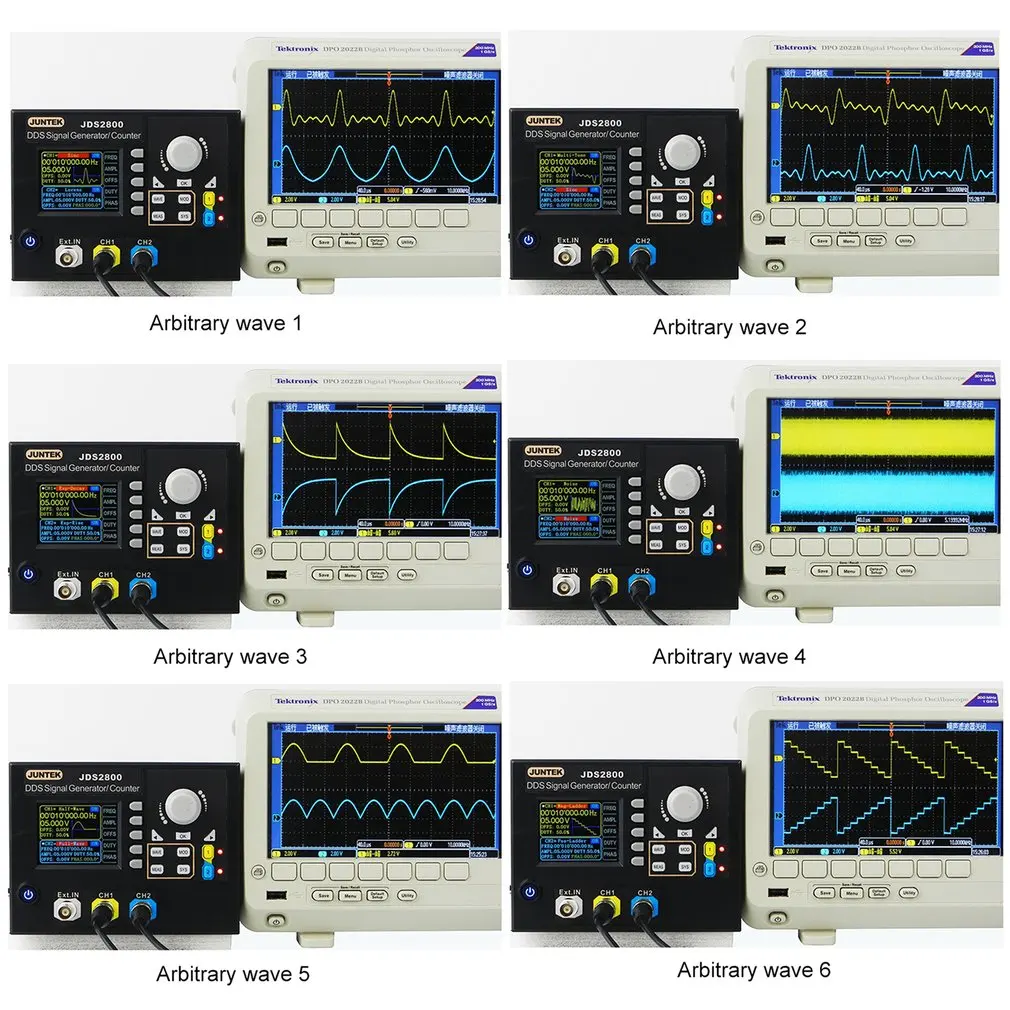

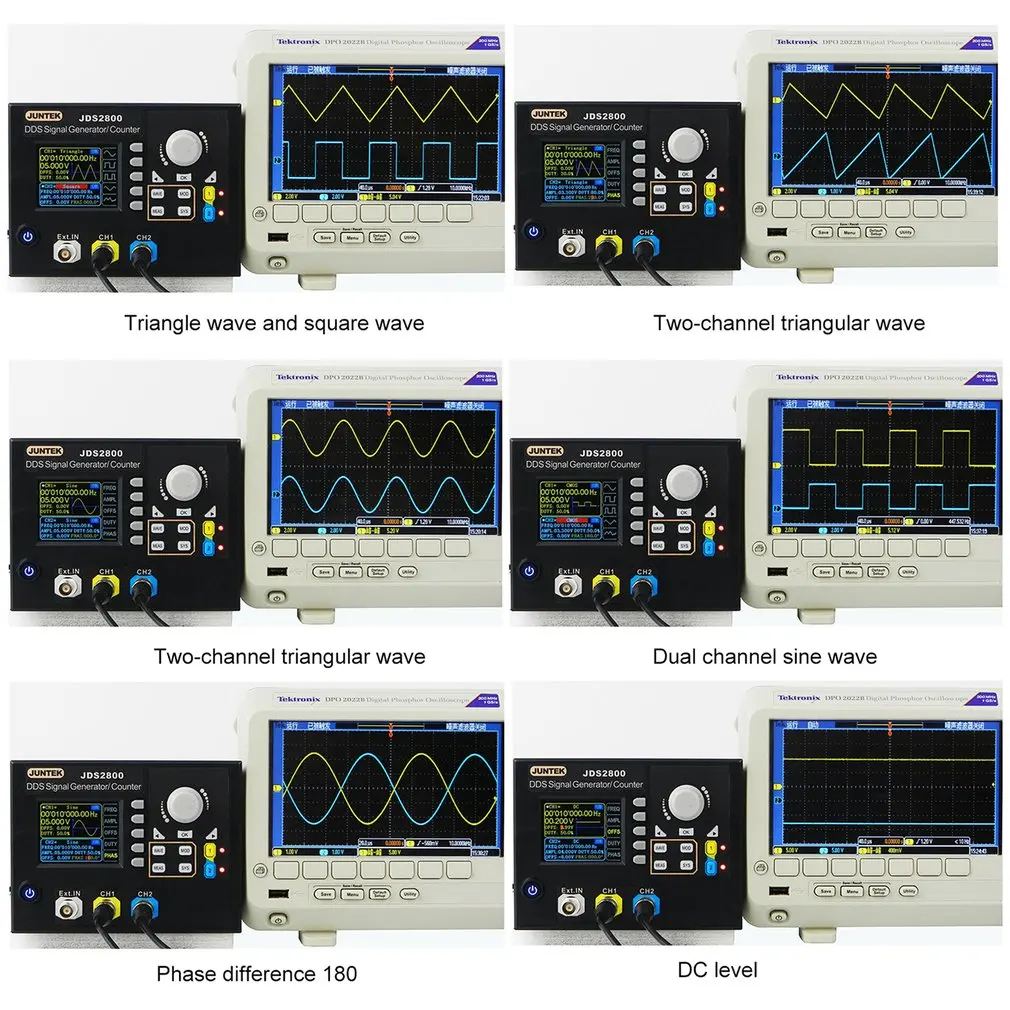

Характеристика формы волны:Форма волны: Синусоидальная волна, квадратная волна, импульсная волна (регулируемый Рабочий цикл, ширина импульса и время цикла), треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (регулировка смещения для установки величины постоянного тока), половина волны, полная волна, положительная волна шага, отрицательная волна шага, шум волны, индекс вверх, Индекс вниз, звуковая волна, Синк пульс, Lorentz пульс, и 60 видов пользовательских сигналовДлина волны: 2048 точекЧастота дискретизации формы волны: 266MSa/sРазрешение волны: 14 бит

Синус:Гармоническое подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)Общее гармоническое искажение:<0.8%(20 Гц ~ 20 кГц, 0dBm)Квадратная волна/импульсная волна:Превышение: ≤ 5%Импульсная волна:Диапазон регулировки коэффициента мощности: 0.1% ~ 99.9%Частичная синусоида:Диапазон регулировки коэффициента мощности: 0.1% ~ 99.9%Пилообразная волна:Линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход:Диапазон амплитуды синусоидальной волны:Частота ≤ 10 МГц: 2mVpp ~ 20Vpp10 МГц ≤частота ≤ 30 МГц: 2mVpp ~ 10Vpp30 МГц ≤частота: 2mVpp ~ 5VppДиапазон амплитуды прямоугольной/треугольной волны:Частота ≤ 10 МГц: 2mVpp ~ 20Vpp10 МГц ≤частота ≤ 25 МГц: 2mVpp ~ 5VppАмплитудное Разрешение: 1 мВАмплитудная стабильность: ± 0.5%/5 часовАмплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе:Выходное сопротивление: 50Ω ± 10% (Типичный)Защита: все выходы сигнала могут работать в условиях короткого замыкания при нагрузке в течение 60

Смещение постоянного тока:Диапазон регулировки смещения:Выход амплитуда> 2В:-9,99 V ~ 9,99 V0,2 V<><>0<><>Смещения Разрешение: 0,01 VФаза:Диапазон регулировки фазы: 0 ~ 359,9 °Фазы Разрешение: 0,1 °TTL/CMOS выход:Низкий уровень по уровню поверхности: <0,3 VВысокий уровень: 1V ~ 10VУровень вверх/вниз время: ≤ 20 нсФункция внешнего измерения:Функция счетчика частоты:Диапазон измерения частоты: 1 Гц ~ 100 МГцТочность измерения: время ворот 0,01 S ~ 10S плавная регулировкаФункция счетчика:Диапазон подсчета: 0-4294967295Режим соединения: режимы соединения постоянного и переменного токаРежим подсчета: руководствоДиапазон напряжения входного сигнала: 2Vpp ~ 20VppИзмерение ширины импульса: Разрешение 0,01 США, максимальное измерение 20sИзмерение цикла: 0.01us разрешение, максимальное измерение 20sФункция частотной развертки:Частотный канал развертки: CH1 или CH2Тип частотной развертки: Линейная развертка, логарифмическая разверткаЧастота развертки: 0,1 s ~ 999,9 sЗаданного диапазона: отправная точка (0,01 Гц) и конечная точка установлены произвольные между Максимальная выходная частота Соответствующие моделиНаправление развертки частоты: вперед, назад, назад и впередФункция разрыва:Количество импульсов: 1-1048575Режим Burst: ручной burst, CH2 burst, внешний burst (AC), внешний burst (DC)Общие технические характеристики:Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей ДисплейХранение и загрузка:Количество: 100 группРасположение: от 00 до 99 (питание по умолчанию 00 параметров места хранения)Количество произвольных волн: от 1 до 60, в общей сложности 60 групп (питание по умолчанию 15 групп)Интерфейс:Режим интерфейса: USB к последовательному интерфейсуРасширенный интерфейс: последовательный порт с TTL режимом уровня для вторичного развития пользователяСкорость связи: стандарт 115 200 BPSПротокол связи: использование режима командной строки, раскрытие протоколаНапряжение диапазон: DC 5V + 0,5 VПроцесс производства: процесс монтажа поверхности, крупномасштабная интегральная схема, высокая надежность, длительный срок службыСовет: пользователи могут включить или выключить настройки программыРабочие характеристики: все операции с ключами, непрерывная Регулировка ручкиУсловия окружающей среды: температура (0-40 с), влажность (< 80%).Информация о посылка:Размер посылка: 210x150x7 5 мм/8.27x5.91x2.95inВес посылка: 600 г/21 унцийОбщая посылкаПосылка включает в себя:1 x генератор сигналов JDS28001 х адаптер питания1 х USB кабель1 х Q9-Q9 кабель1 x кабельный зажим Q91 x CD
