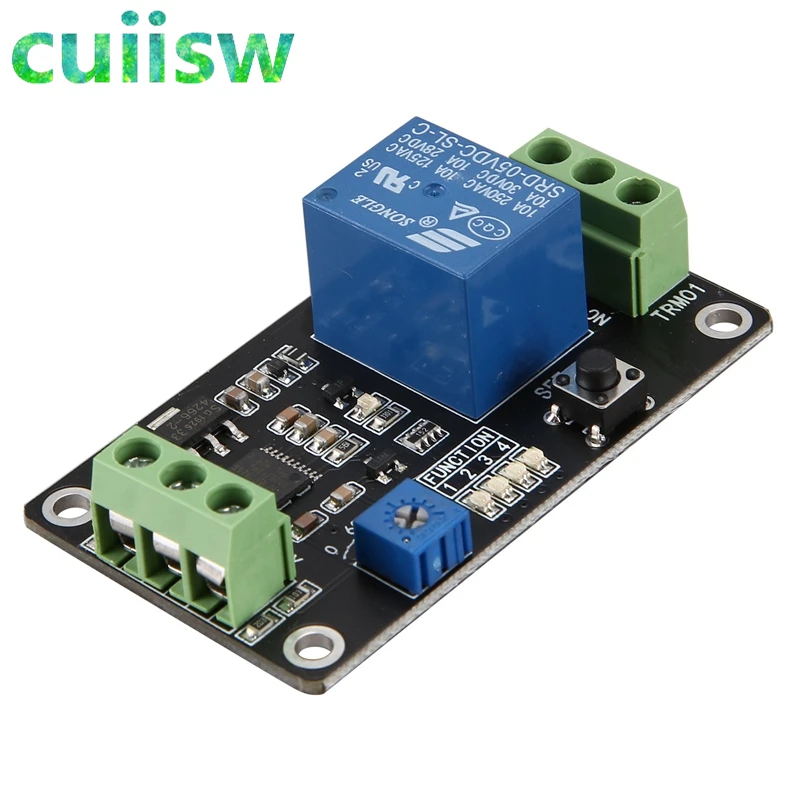

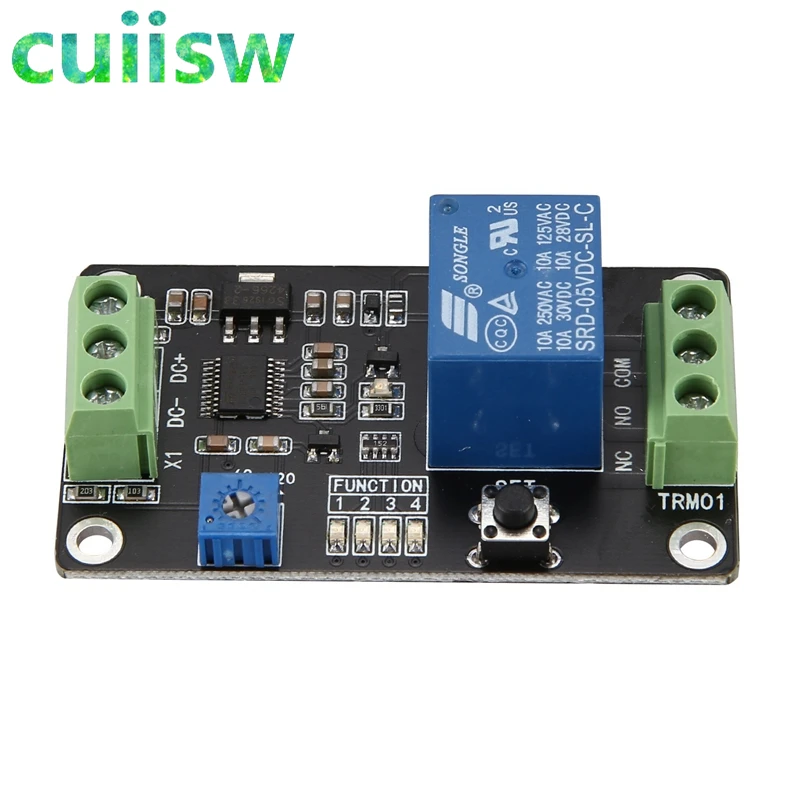

Многофункциональное реле времени задержки TRM01 реле времени с самоблокировкой реле задержки 5 В12 В24 В постоянного тока (опционально)

Модуль реле задержки времени TRM01 принимает высококачественные компоненты и тщательно разработан и обработан. Он имеет стабильную производительность и простую работу, и может быть широко использован в различных случаях управления, требующих задержки во времени самофиксации. Модуль имеет 4 предустановленных функции, которые могут удовлетворить различные требования приложений, и могут быть настроены и добавлены другие конкретные функции в соответствии с потребностями пользователя.

Особенности:1. С задержкой pull-in, задержкой отключения, самофиксацией и срабатыванием функции задержки;2. С функцией анти-обратного источника питания, модуль не будет поврежден, если он перевернут;3. Есть три версии рабочего напряжения 5 В/12 В/24 В для пользователей на выбор;4. Сроки продолжительность может быть произвольно между 0,1 и 120 секунд;5. Параметры могут быть сохранены, и содержимое настройки не будет потеряно после выключения питания.

1. Функция модуляПользователь может выбрать одну из следующих 4 функций, нажав на кнопку. Время задержки может быть выбрано путем регулировки потенциометра. Время задержки T1 может быть отрегулировано между 0,1 и 120 секунд.Функция F1:Включение питания задержка pull-in: после задержки времени T1 от включения реле тянет и отправляет высокоуровневый импульсный сигнал на интерфейс X1 в любое время. Эта функция сбрасывает и перезапускает работу;Функция F2:Отключение питания с задержкой включения: реле включается при включении питания. После времени pull-in T1, реле открывается, и высокоуровневый импульсный сигнал отдается интерфейсу X1 в любое время. Эта функция сбрасывает и перезапускает работу;Функция F3:Автономный Режим реле: дать высокоуровневый импульсный сигнал к интерфейсу X1 реле.Функция F4:Режим запуска уровня: когда питание включено, реле отключено, и сигнал высокого уровня передается на Интерфейс X1. Реле немедленно активируется. После того, как сигнал на порте X1 исчезнет, реле все еще активировано. Когда время активации T1 достигается, реле отключено.

2. Электрические параметрыРабочее напряжение: 5 В постоянного тока, 12 В, 24 В три варианта (не должно превышать +/- 10% от номинального напряжения)Рабочий ток: менее 80 мА при 5 В (менее 1 мА, когда реле не активировано)Менее 35 мА при 12 В (менее 1 мА, когда реле не активировано)Менее 18 мА при 24 В (менее 1 мА, когда реле не активировано)Рабочая температура: рекомендуется-20 ℃ -60 ℃ (Предельный Диапазон-30 ℃ -70 ℃)Грузоподъемность: реле нормально открытый порт Максимальная грузоподъемность: DC 0-30 в/10A, AC 0-250 В/10AМаксимальная грузоподъемность реле нормально закрытого порта: DC 0-28 в/10A, AC 0-125 В/10A

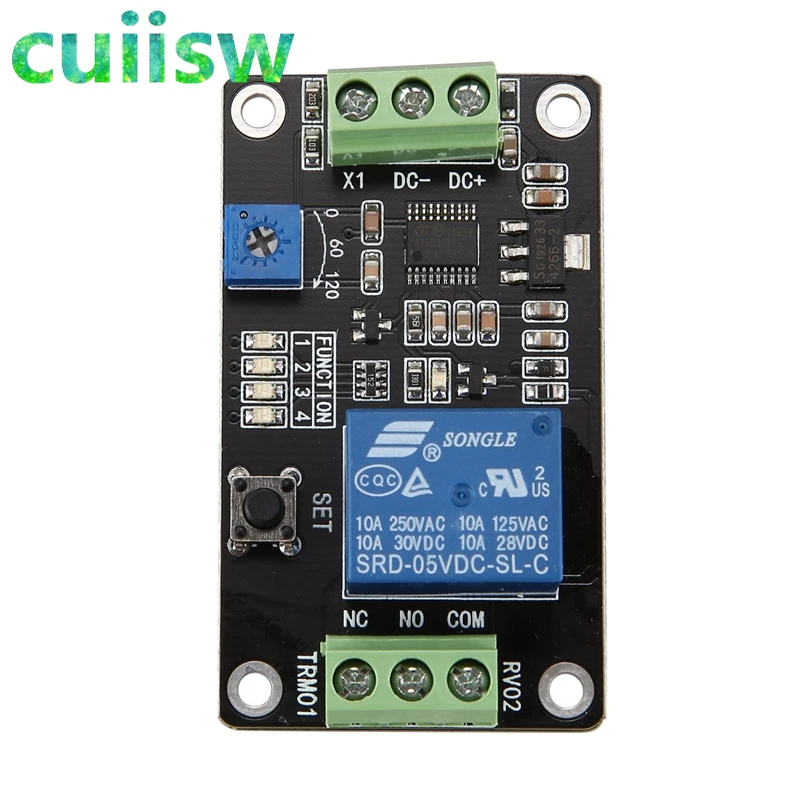

3. Интерфейс модуляМодуль защитное устройство от перенапряжения/входного сигнала: имеется 3 предмета (проволока проходит по всей интерфейсов, все интерфейсы имеют проводов терминалов, что удобно для пользователей1. DC +: DC положительный полюс2. Постоянный ток-: отрицательный Полюс источника питания постоянного тока3. X1: интерфейс обнаружения входного сигналаНагрузки реле выход: с помощью 3-х проводное интерфейс, все интерфейсы имеют проводов терминалов1. COM: общий интерфейс реле2. Нет: реле, как правило, открытый интерфейс, реле приостановлено до pull-in, коротко до COM после pull-in3. NC: реле нормально замкнутого интерфейса, реле короткое замыкание до COM, прежде чем тянуть, и левое плавающее после pull-in

4. Размер модуляРазмеры: 60 мм * 35 мм * 20 мм (длина * ширина * высота).
