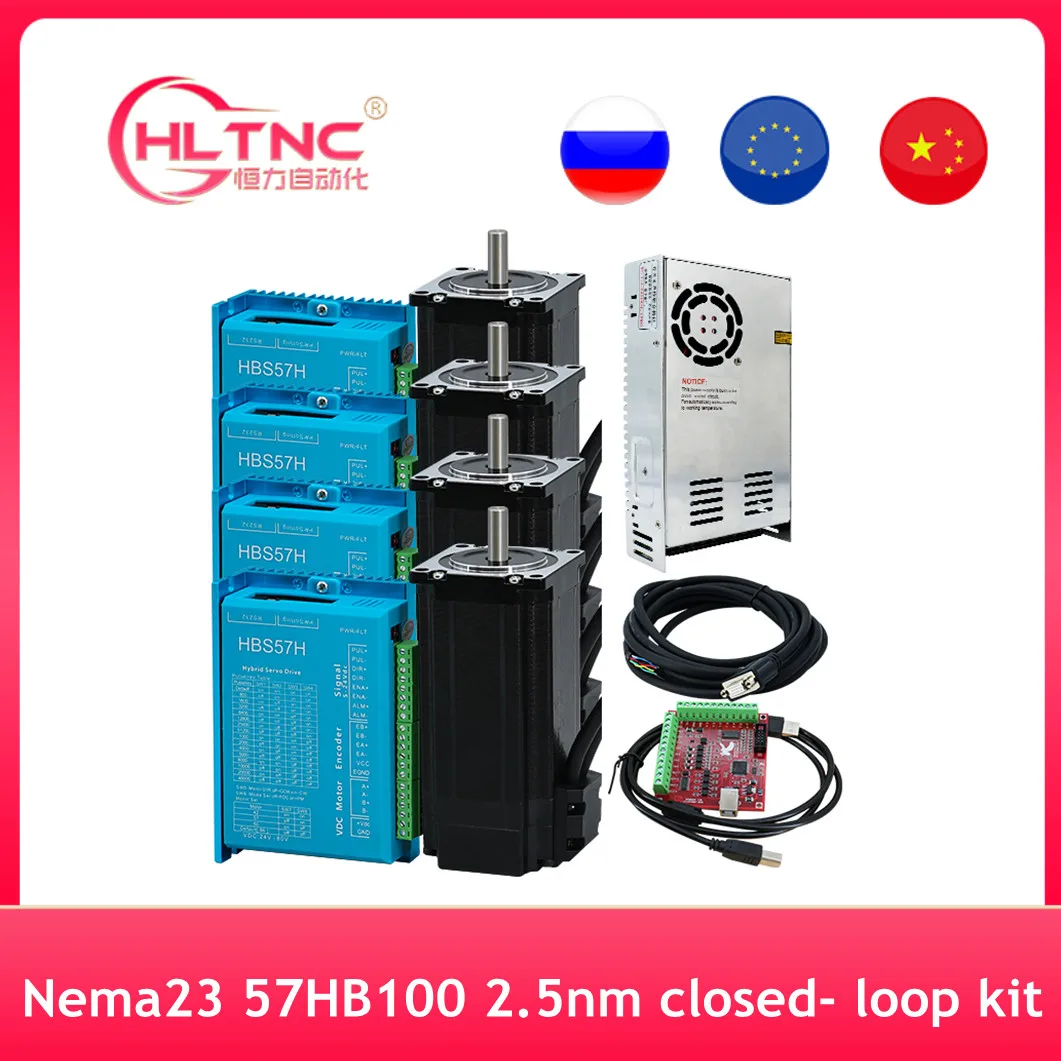

4 & 2.5N 57 двигатель с замкнутым контуром
![](https://ae01.alicdn.com/kf/H2515c7d719ff4ab99b912716127911bfT.jpg_.webp)
4 & HBS57H драйвер
![](https://ae01.alicdn.com/kf/Had383d69f464479ab0c16a30c00f8305y.jpg_.webp)
1 и импульсный источник питания
![](https://ae01.alicdn.com/kf/Had383d69f464479ab0c16a30c00f8305y.jpg_.webp)
1 & интерфейсная плата
![](https://ae01.alicdn.com/kf/Had383d69f464479ab0c16a30c00f8305y.jpg_.webp)
1 и 3 м кодирующая линия
![](https://ae01.alicdn.com/kf/Sc125c61e7ed44c1181c3a6e74049c48fm.jpg_.webp)
Вариант 2:
![](https://ae01.alicdn.com/kf/S28f36f8e7e764d959f26cf125d09c0e1R.png)
![](https://ae01.alicdn.com/kf/H978a4861010c43e5a2c84ee91321f0e0W.jpg_.webp)

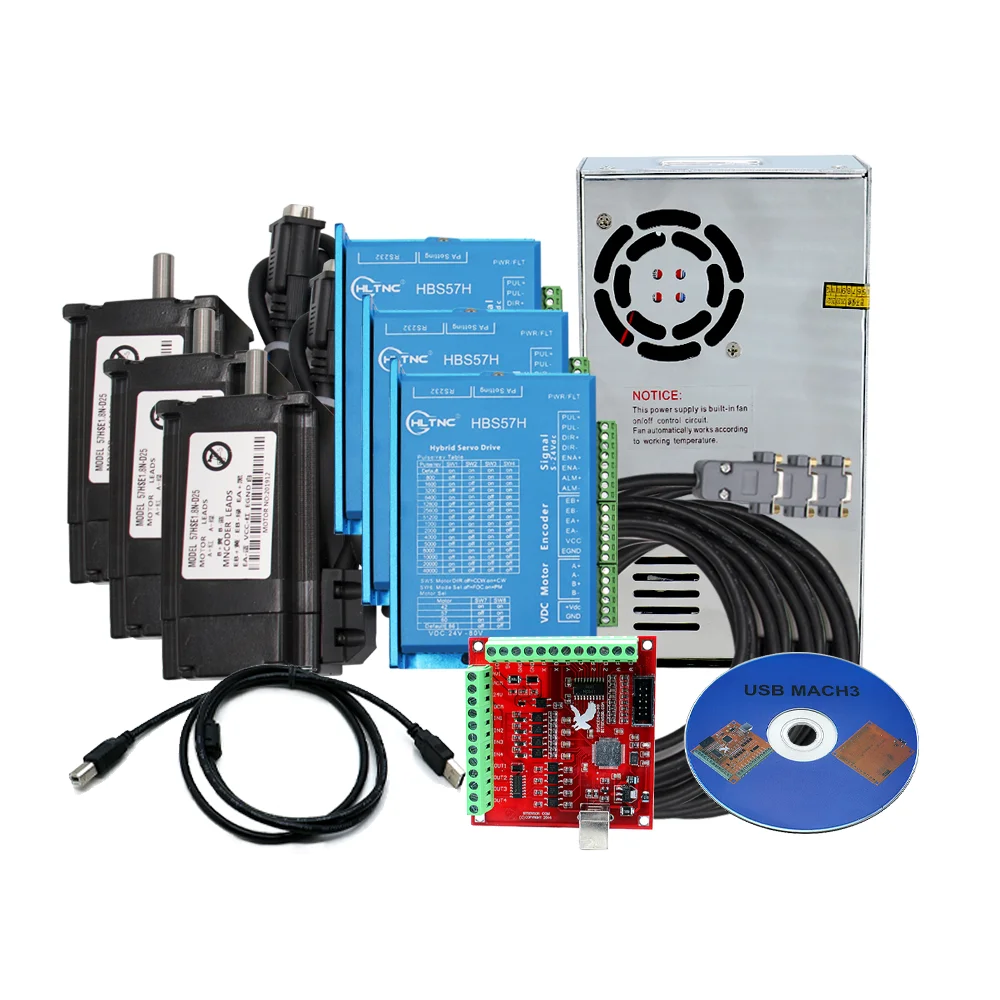

3 & 2.5N 57 двигатель с замкнутым контуром
![](https://ae01.alicdn.com/kf/H2515c7d719ff4ab99b912716127911bfT.jpg_.webp)
3 шт.; HBS57H драйвер
![](https://ae01.alicdn.com/kf/Had383d69f464479ab0c16a30c00f8305y.jpg_.webp)
1 и импульсный источник питания
![](https://ae01.alicdn.com/kf/Had383d69f464479ab0c16a30c00f8305y.jpg_.webp)
1 & интерфейсная плата
![](https://ae01.alicdn.com/kf/Had383d69f464479ab0c16a30c00f8305y.jpg_.webp)
1 и 3 м кодирующая линия
![](https://ae01.alicdn.com/kf/Sd41112bb08284af7b33408247d4d303dV.jpg_.webp)
1. Высококачественные чипы и конденсаторные модули
2. Используйте экранированный провод витой пары
3. Низкая температура и низкий уровень шума
![](https://ae01.alicdn.com/kf/Sf4f5eeb89ddc4a1fa82545cb410d3c69K.jpg_.webp)
![](https://ae01.alicdn.com/kf/Sc7f42dfeea6946b38249ab15c6111d6fh.jpg_.webp)

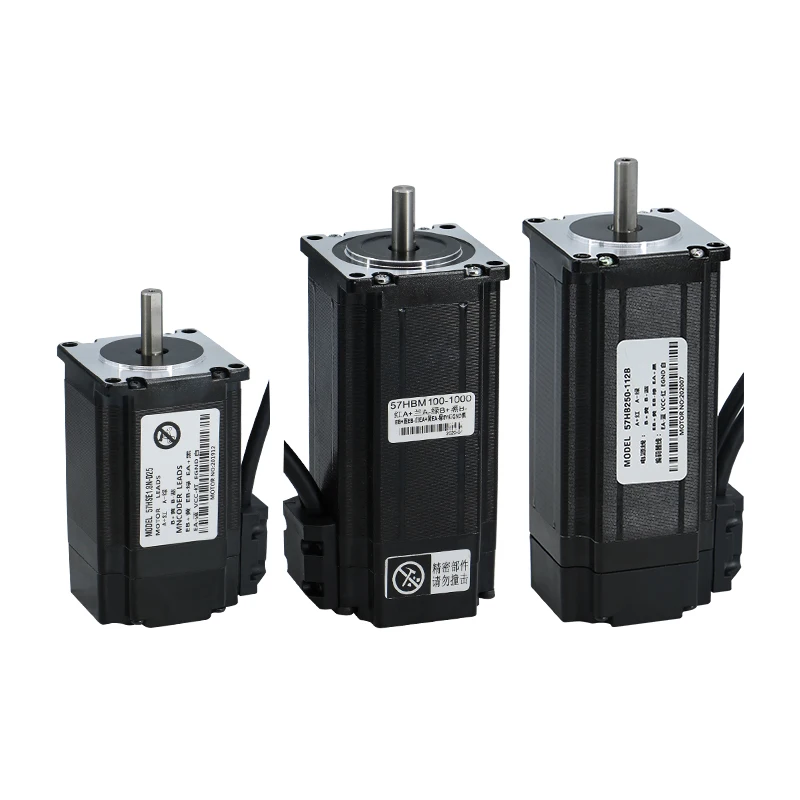

• Сила тока: 3A
Скорость: 0-1000 об/мин
Крутящий момент: 2.5N
Диаметр вала: 8 мм
Температурное Сопротивление двигателя: ≤ 85 ℃
![](https://ae01.alicdn.com/kf/S18d8e8e2739240eab8722057276158a7V.jpg_.webp)
Модель: HBS57
Раздела привода
Входное напряжение
DC20-50V, стандартное Использование 36 В или 48 в
Контрольный сигнал входной ток
7,0-16mA
Шаг частота импульсов
1-200K
Диапазон скоростей
Шаговый двигатель в нашем магазине может достигать 1500 об/мин без нагрузки.
Рекомендуется использовать главный компьютер для регулировки скорости при 0-600 об/мин во время использования.
Подразделение настройки
16 передач являются дополнительными, до 40000 делений. DIP установка
Размеры/вес
118,5*85*35 мм, 190 г

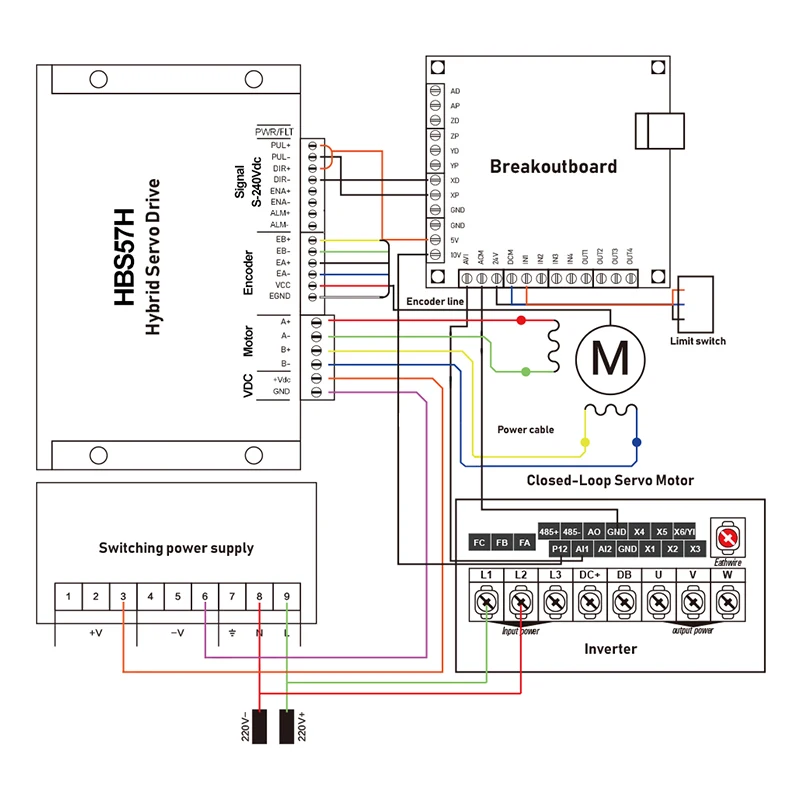

Электропроводка
Тип проводки, драйвер поставляется с клеммами, рекомендуется туз свободные провода для подключения

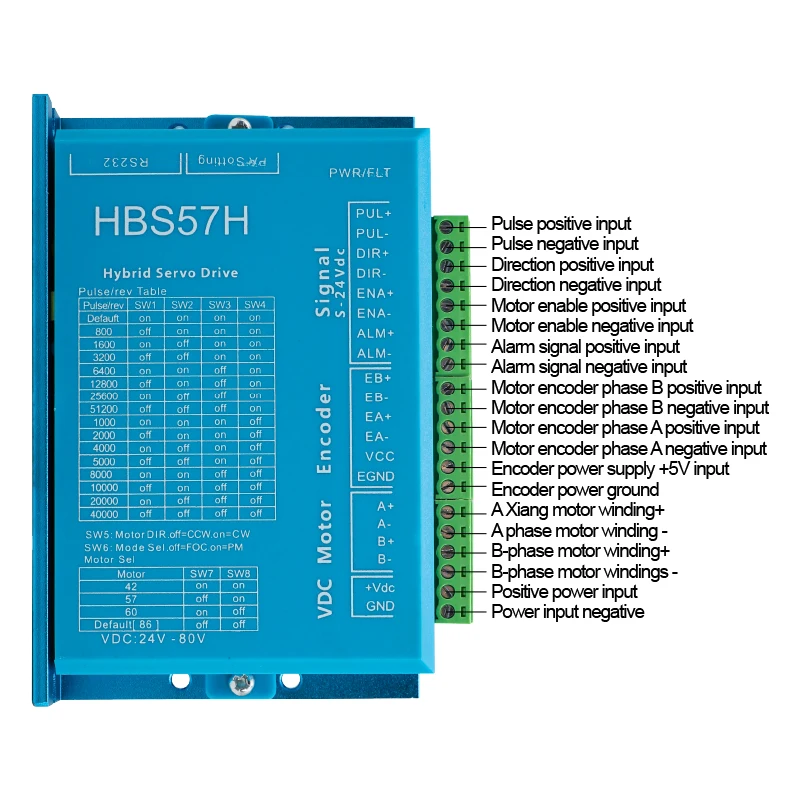

Название
Инструкция
PUL +
Импульсный Входной сигнал: допустимый край импульса регулируется, и по умолчанию импульсный восходящий край действителен; Для того, чтобы ответить на импульсный сигнал надежно, ширина импульса должна быть больше 1,2 МКС. 5 ~ 24VDC уровень совместим. В режиме двойного импульса: CW
Опора
Дир +
Входной сигнал направления: сигнал высокого/низкого уровня, для обеспечения надежной коммутации двигателя, сигнал направления должен быть установлен не менее 5 МКС до импульсного сигнала. 5 ~ 24VDC уровень совместим. В режиме двойного импульса: CCW
Дир
Ена +
Включите контрольный сигнал, этот входной сигнал используется для включения или отключения вывода драйвера. Когда эа подключена к низкому (или включена внутренняя оптопара), драйвер отключает ток каждой фазы двигателя так, чтобы двигатель был в свободном состоянии и не реагирует на импульсы входного сигнала. Если эта функция не нужна, можно оставить терминал включения сигнала плавающим. 5 ~ 24VDC уровень совместим.
Ена-
П +
Выход сигнала в положении, в виде открытого коллектора, необходимо использовать подтягивающие резисторы 5 В \ 12 В \ 24 В и 0,5 к \ 1 к \ 2 к соответственно (этот сигнал может быть расширен, после открытия крышки драйвера, есть резервные розетки)
П-
ALM +
Выходной сигнал неисправности, в виде открытого коллектора, должен использовать подтягивающие резисторы 5 В \ 12 В \ 24 В и 0,5 к \ 1 к \ 2 к резисторы соответственно, логика вывода неисправностей может быть установлена программным обеспечением ПК
ALM-
