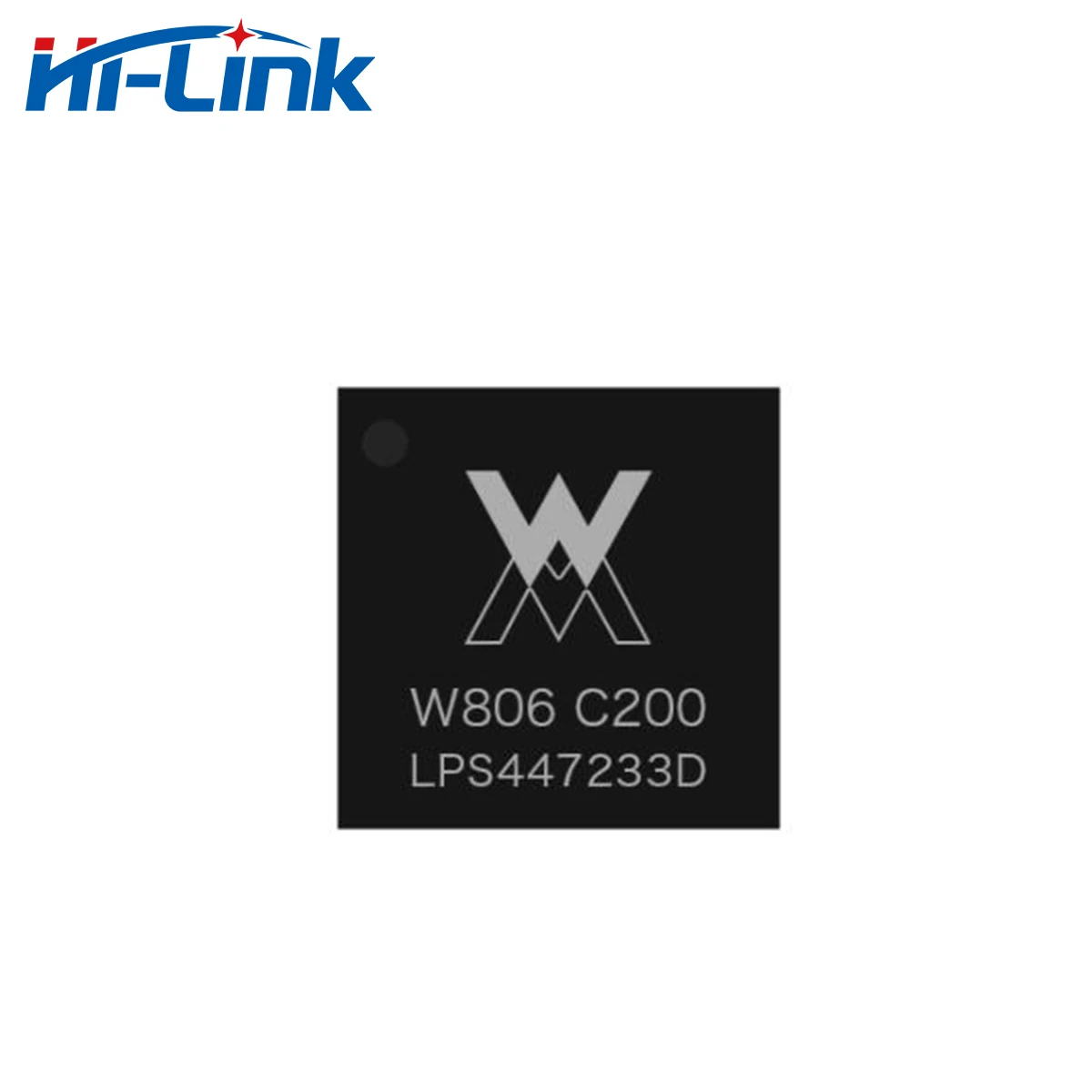

Набор микросхем PSRAM STM32 Mini IOT MCU с 1M Flash W806, 5 шт.

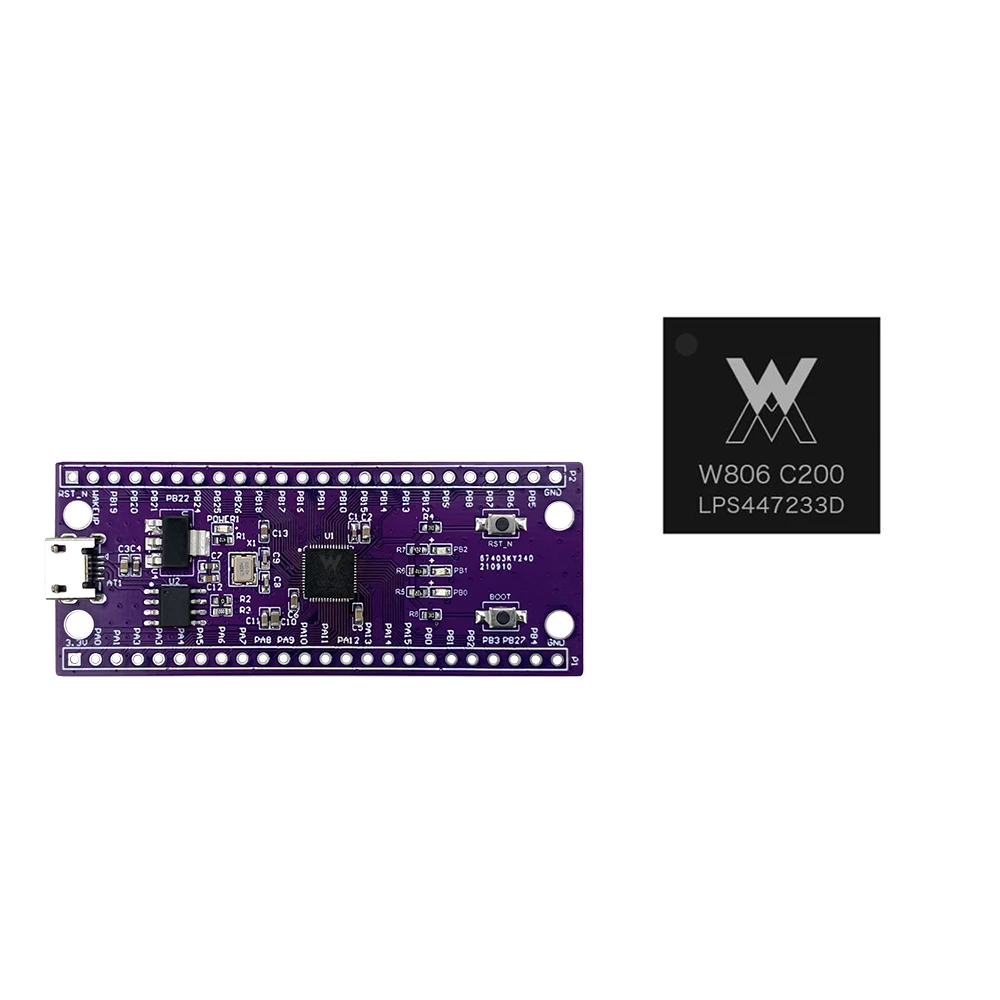

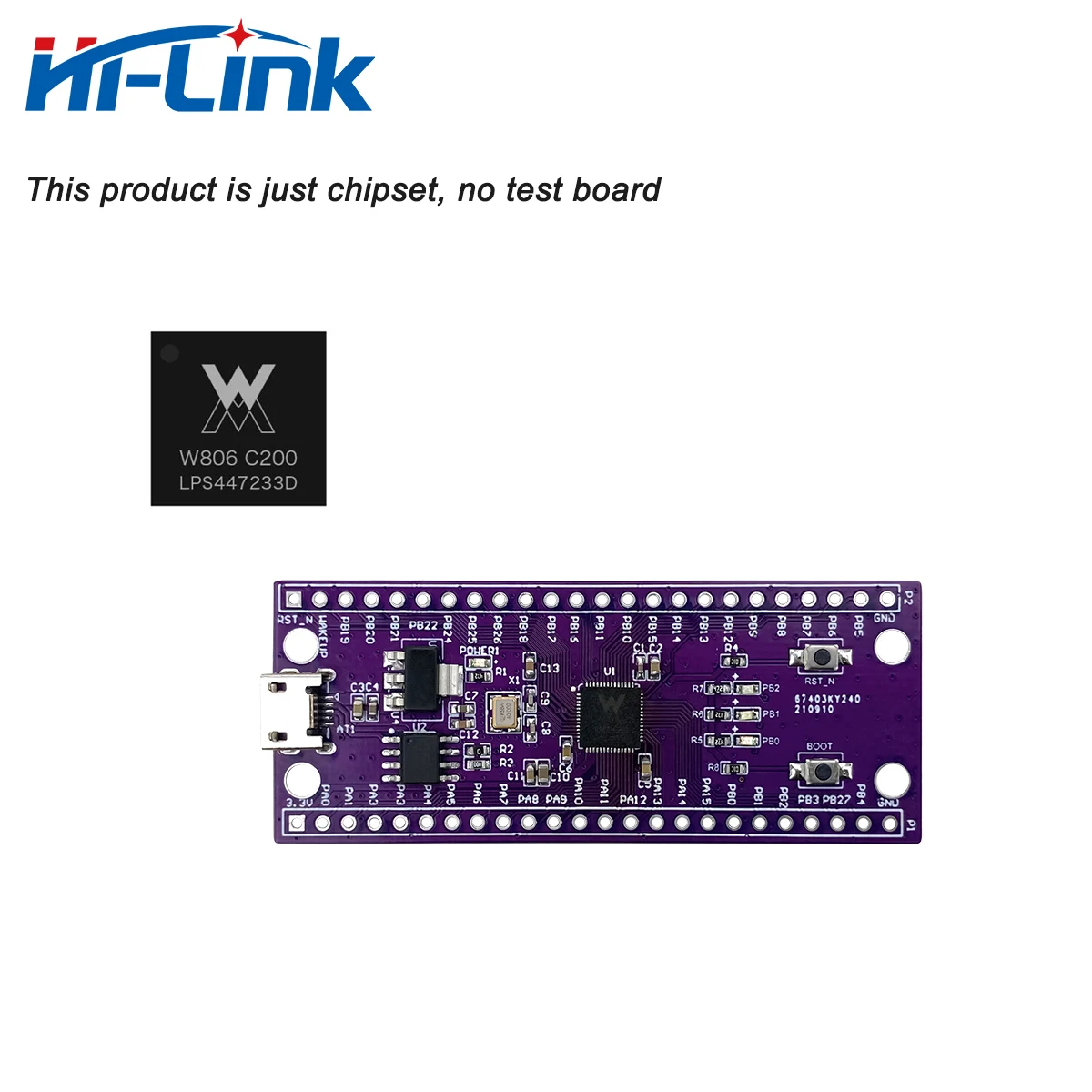

Пожалуйста, обратите внимание, что эта ссылка является только чипсетом W806 IOT, она не включает тестовую плату, если вам это нужно, можете сначала связаться со мной.

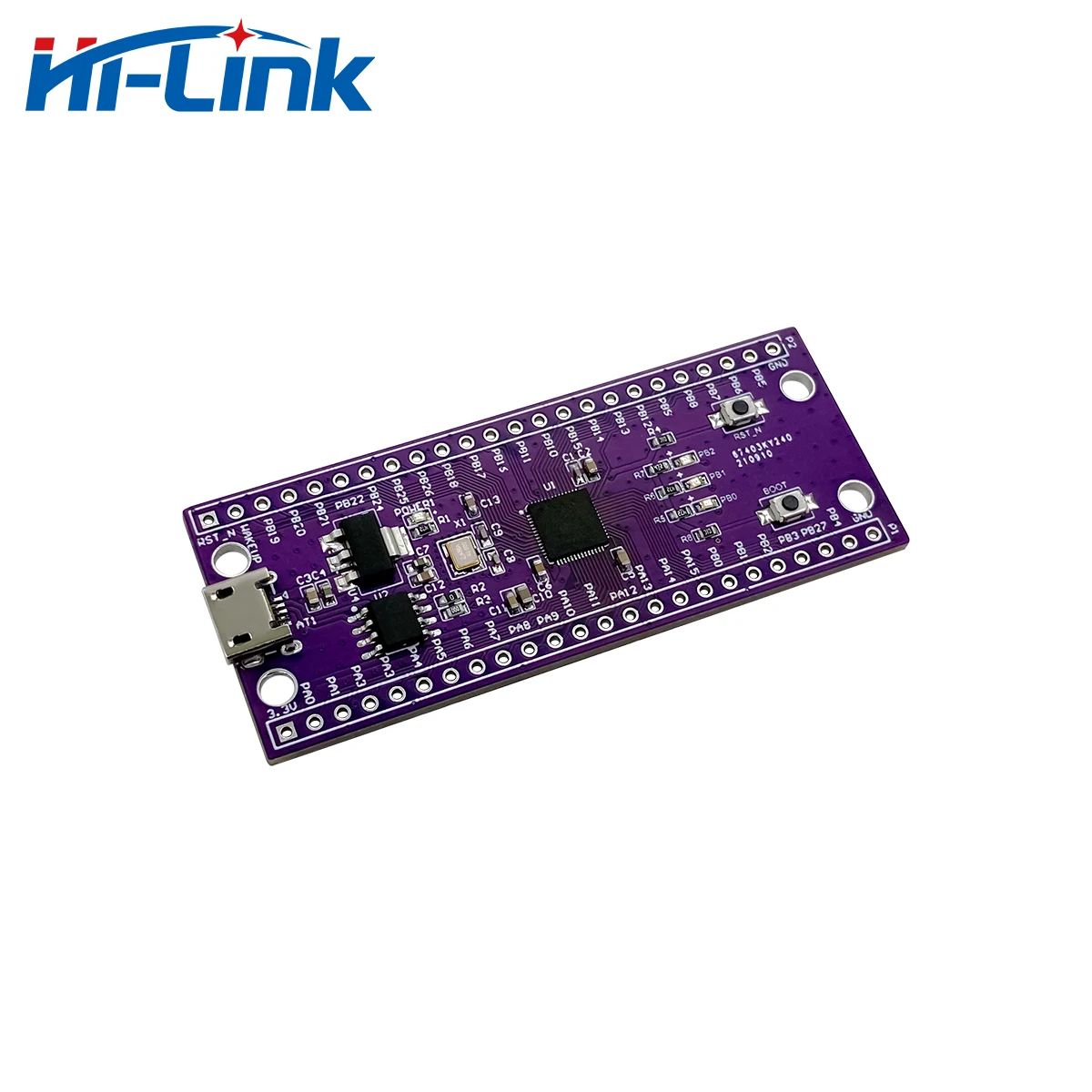

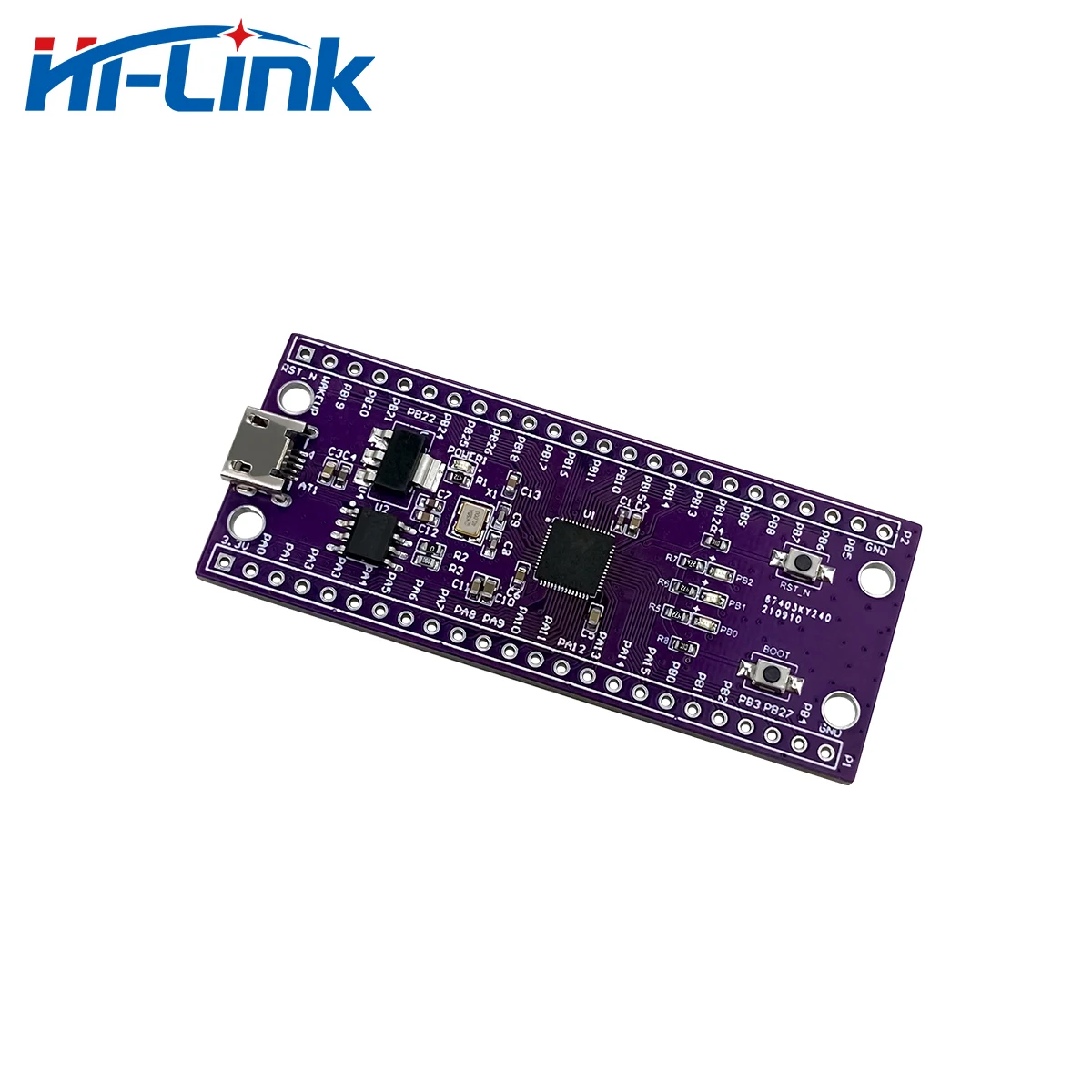

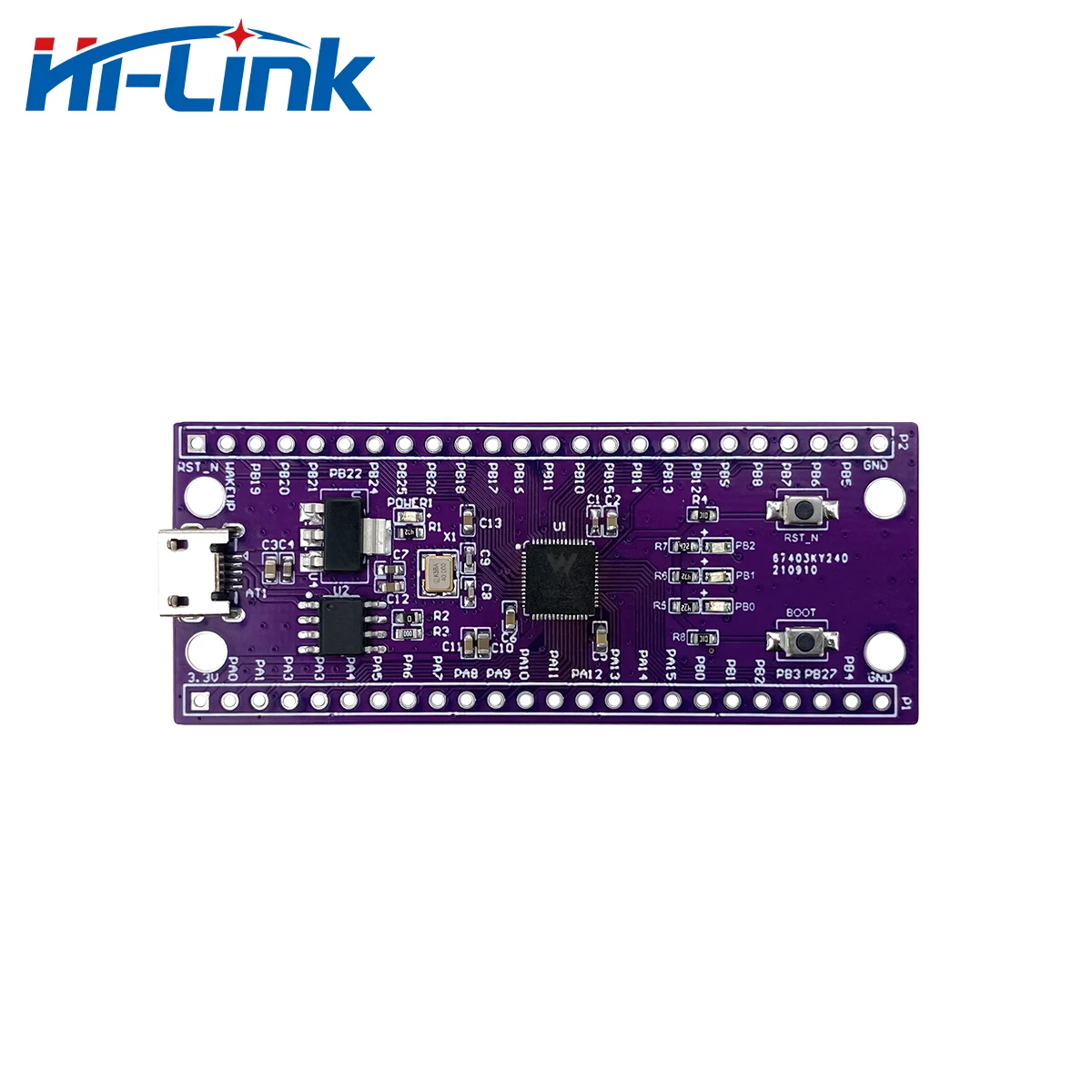

Позже изменится тестовая плата W801, она совместима с W806.

Программное обеспечение:

Инструмент для сборки окон: установочная посылка CDK

Ссылка: https://pan.baidu.com/s/1mslRbcuC0oGrNsjQJY3wHQ

Код извлечения: qdut

Инструмент для сжигания: W800 Upgrade Tools.exe

Www.winnermicro.com

Файл проекта: SDK

Www.winnermicro.com

Примечание: SDK хранение, не имеет китайского пути

ВW806Чип-это безопасный микрочип IoT MCU. Чип интегрирует 32-разрядный Процессор процессор, встроенный UART, GPIO, SPI, SDIO, I2C, I2S, PSRAM, 7816, ADC, ЖК-дисплей, TouchSensor и других цифровых интерфейсов; поддерживает TEE security engine, поддерживает несколько аппаратных алгоритмов шифрования и дешифрования, встроенный DSP, блок плавающей точки и двигатель безопасности, Поддержка настройки разрешения безопасности кода, встроенная флэш-память 1 Мб, поддержка нескольких мер безопасности, таких как хранение шифрования прошивки, подпись прошивки, отладка безопасности, обновление безопасности и т. д. Для обеспечения безопасности продукта.

Он широко используется в некоторых областях IoT, таких как небольшие бытовые приборы, умные дома, умные игрушки, Промышленный контроль, медицинский мониторинг и т. д.

Особенности MCU:

* Встроенный 32-битный XT804 процессор, рабочая частота 240 МГц, встроенный DSP, плавающей точкой блок и безопасности двигателя

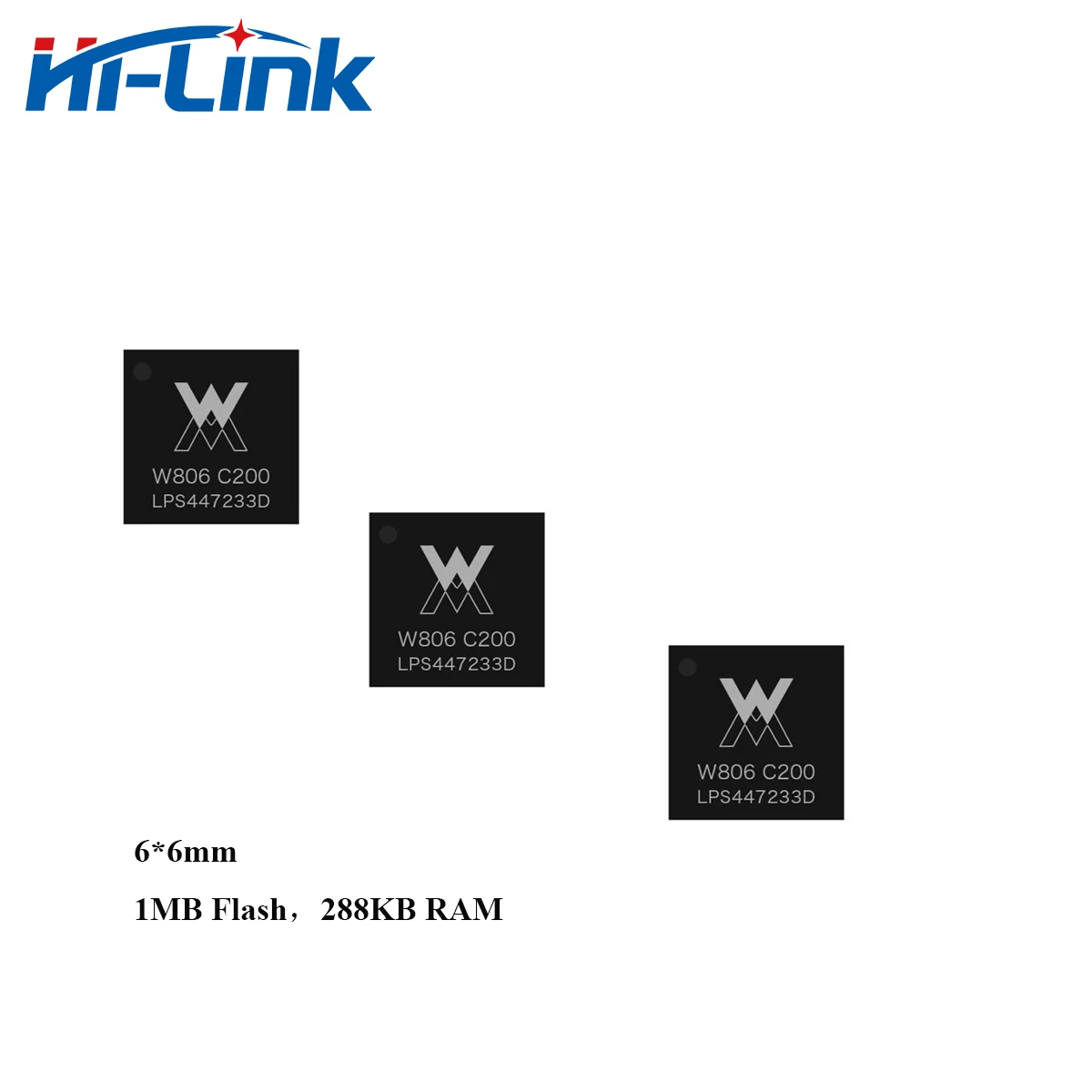

* Встроенная 1 Мб флэш-память, 288кб RAM

* Интегрированный интерфейс PSRAM, поддержка до 64 Мб внешней памяти PSRAM

* Встроенный 6-канальный UART высокоскоростным интерфейсом

* Встроенный 4-х канальный 16-bit ADC, самая высокая частота дискретизации-1 кГц

* Интегрированный 1 высокоскоростной SPI интерфейс (slave интерфейс), поддержка до 50 МГц

* Интегрируйте интерфейс master/slave SPI

* Интегрированный интерфейс 1 SDIO_HOST, поддержка SDIO2.0, SDHC, MMC4.2

* Интегрированный 1 SDIO_DEVICE, поддерживает SDIO2.0, максимальная пропускная способность составляет 200 Мбит/с

* Интегрированный 1 контроллер I2C

* Интегрированный контроллер GPIO, поддерживает до 44 GPIO

* Встроенный 5-канал ПВМ интерфейс

* Интегрированный 1 дуплексный контроллер I2S

* Встроенный ЖК-контроллер, поддержка 4x32 интерфейса

* Интегрированный интерфейс 1 7816

* Интегрированные 15 сенсорных датчиков

Характеристики безопасности

* MCU имеет встроенный Тройник, и код может различать безопасный мир и небезопасный мир

* Интегрированный SASC/TIPC, память и внутренние модули/интерфейсы могут быть настроены с атрибутами безопасности, чтобы предотвратить небезопасный доступ к коду

* Включите механизм подписи прошивки для обеспечения безопасной загрузки/обновления

* С функцией шифрования прошивки, повышает безопасность кода

* Ключи шифрования прошивки распределены с помощью асимметричных алгоритмов для повышения безопасности ключей

* Модуль аппаратного шифрования: RC4256, AES128, DES/3DES, SHA1/MD5, CRC32, 2048 RSA, генератор случайных чисел

Режим низкой мощности

* Один 3,3 V источника питания

* Поддержка работы, сна, режима ожидания и выключения

* Потребляемая мощность в режиме ожидания составляет менее 10uA

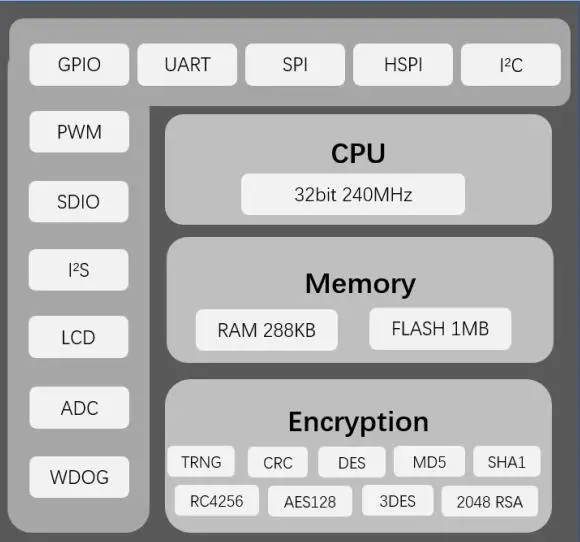

Структура чипсета

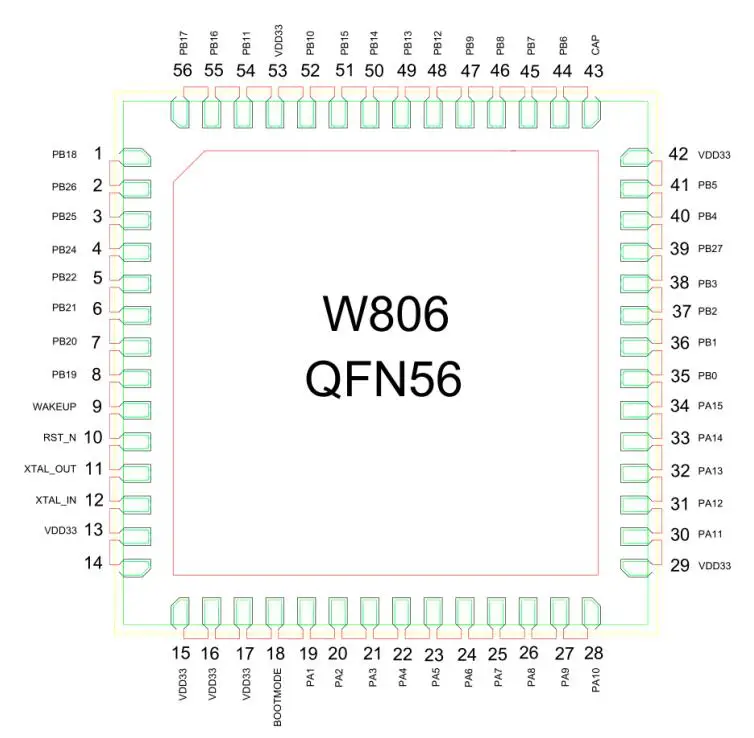

Шпильки для чипсета

Этот продукт является новым чипсетом, который мы разрабатываем с многофункциональными, если вам нужно, свяжитесь с нами.

Мы также производим wifi модуль, BLE модуль, силовой модуль, если вы получите интерес.
