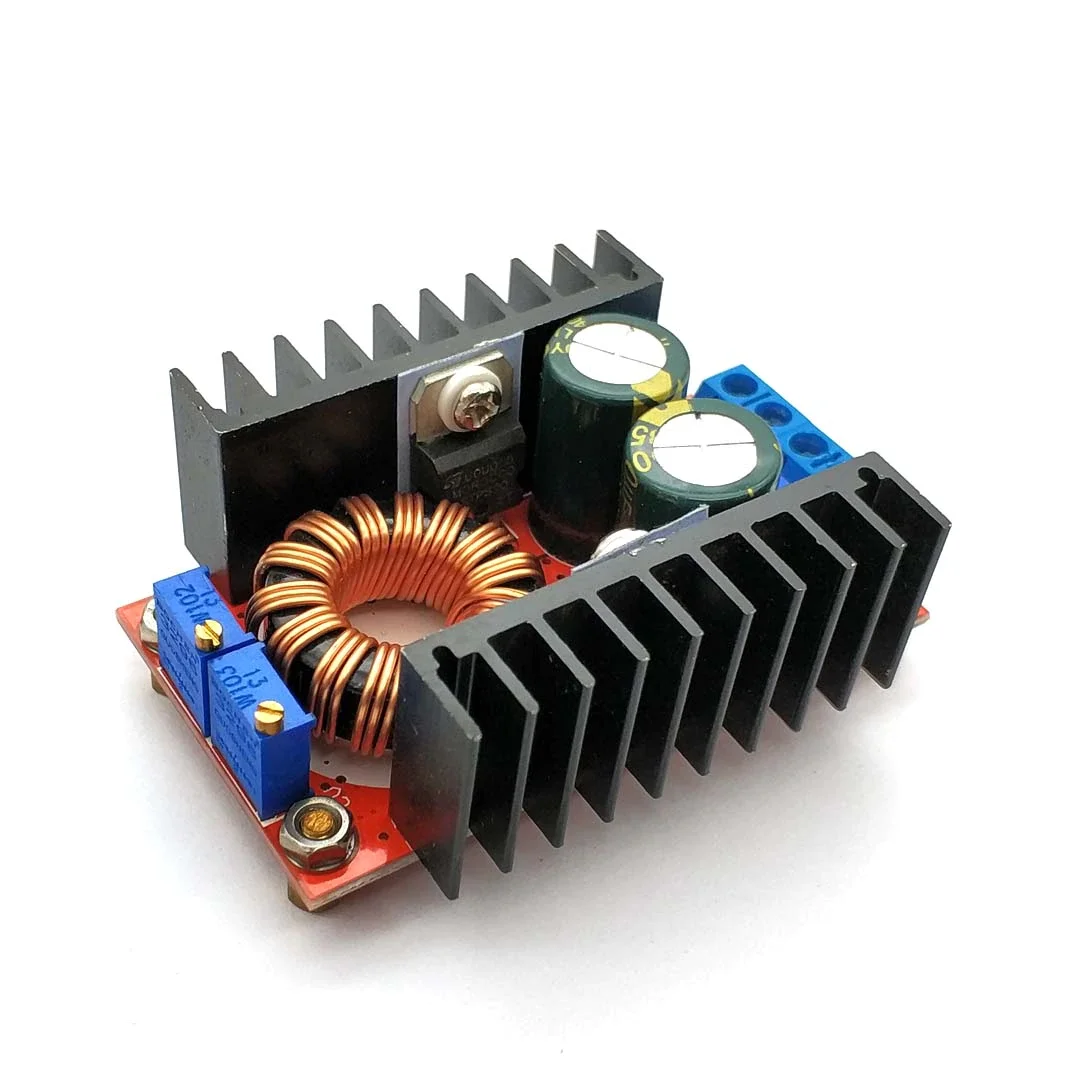

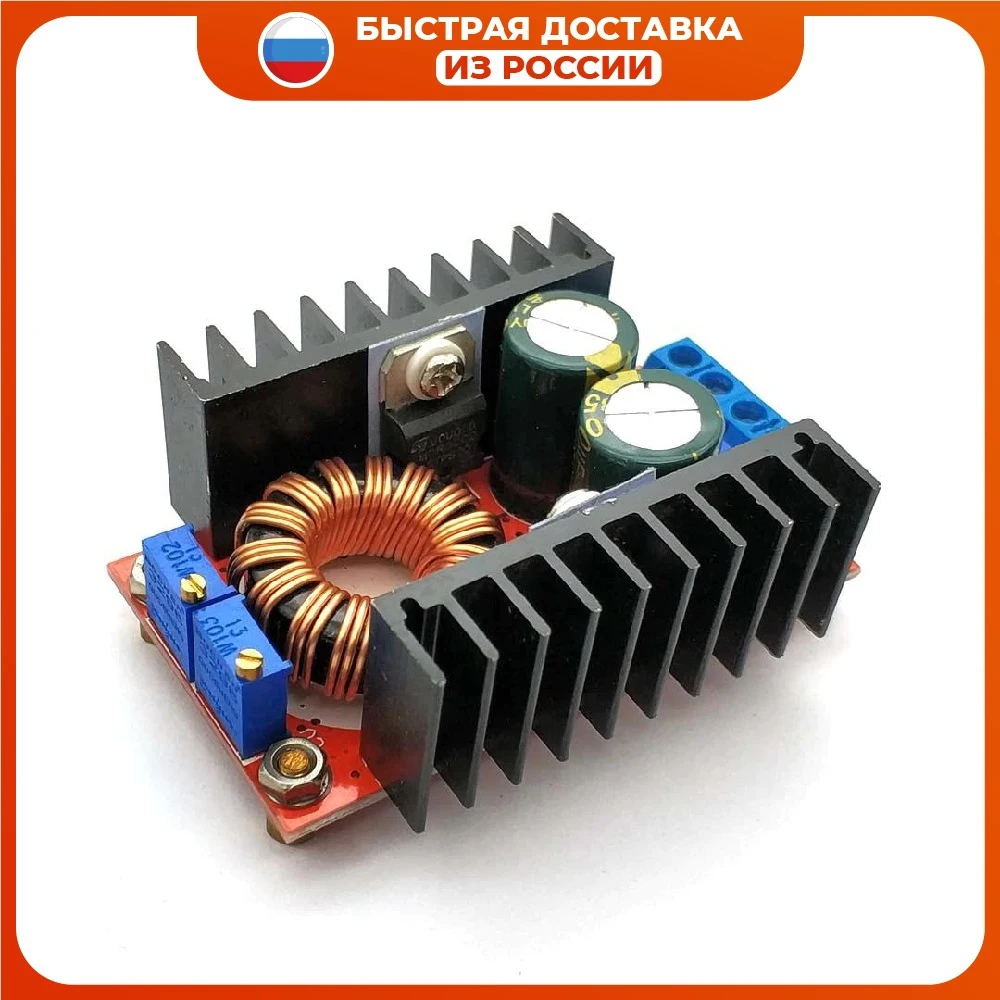

Повышающий понижающий силовой DC-DC CC CV QS-1212CCBD-80W повышающий понижающий преобразователь 10-32 В
Последнее обновление: 05.06.2022
Модель:QS-1212CCBD-80W
МодульНапряжение постоянного и постоянного тока с автоматическим повышением иПонижающий ток
1.Благодаря рассеиванию тепла в форме крылаЭффектТепловыделение значительно Улучшено, и выходная мощность больше (мощность можетУвеличьте мощность до 120 Вт, добавив входы 28 вентиляторов).
2. Совершенно новый дизайн, эффективность преобразованияДостигает 90,5% (см. Кривую преобразования эффективности в таблице данных ниже).
3. В большом магнитном кольце используется sendustaДва параллельных подключенных эмалированных провода из чистой меди 1,2, чтоОбеспечивает низкую теплоотдачу и высокую эффективность.
4. Многоскоростной брендовый потенциометр 3296 Вт, с высокимТочность регулировки и небольшой дрейф.
5. Использование независимого эталонного IP, несколькоРезисторы для выборки сплава, постоянного тока и стабильностиТемпературный дрейф.
6. Регулируемая Защита от низкого напряженияЭффективно защищает различные батареи, а также используется дляСолнечные батареи.
7. Благодаря функции постоянного тока, его можно использоватьМощный светодиодный фонарь, зарядка аккумулятора и т. д.

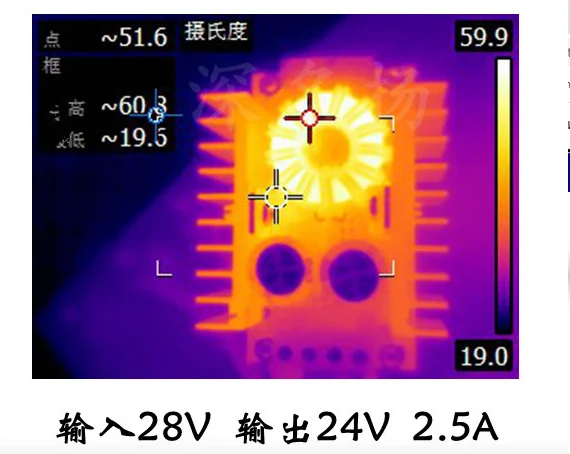

8. С защитой от перегрева, он может эффективно защитить питаниеТрубка от перегрева. Защита использует режим защиты от отключения питания,Который не закрывается напрямую. При зарядке аккумулятора или источника питанияСветодиодный выход будет замедляться, когда измененияТемпература. Автоматическое восстановление.
9. Выход оснащен защитой от короткого замыкания, котораяУстраняет нехватку модуля boost без защиты от короткого замыкания.
10. Двухцветный световой светильник, ток поворота около 0,2Раз значение перекрестного тока, и состояние зарядки ясно с первогоСмотрите.

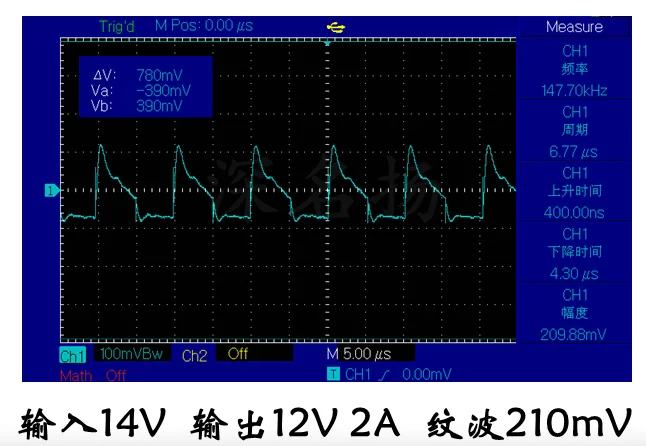

11. Добавлен новый керамический конденсатор MLCC и пульсацияВыход значительно снижен, около 200 милливольт при 12 В 2 А.
12.ОнОчень подходит для зарядки литиевой батареи 12,6 В и 14,4 В. Он может включать10-30 в и стабильный выход при 12,6 В, 14,4 В, 14,6 в, 16,8 в и т. Д.
ВыходНапряжение при доставке по умолчанию составляет около 12 В, ток составляет около 4 а, иЗащита от низкого напряжения составляет около 10 В. Если вам нужноПодгоняйте другое напряжение от фабрики, разместите заказ и свяжитесь со службойПоддержка клиентов.
ВведениеФункция:
Недавно произведенный неизолированныйАвтоматический понижающий модуль напряжения постоянного и постоянного тока
Выходное напряжение и ток регулируютсяИ может быть увеличен, понижен, постоянный ток и постоянное напряжение.
Регулируемая Входная Защита от низкогоНапряжение, защита от перегрева, защита от короткого замыкания
Область примененияИспользование
QS-1212CCBD-80WПредназначен для мощных светодиодов высокой мощности, зарядных батарей,Автомобильного источника питания, автомобильное зарядное устройство дляСвинцово-кислотные батареи, литиевые батареи, солнечныеБатареи или увеличение и более низкий источник питания. У него оченьМощная функция.
ЭтоПродукт подходит для:
1. ДиапазонКолебания входного напряжения 9-35 в, выходное напряжение 1-35 в
2. ВходИ выход не изолирован.
3. БортовойБортовое зарядное устройство, регулятор напряжения,
Например:
Мощный светодиодный драйвер;
L зарядка свинцово-кислотных и литиевых батарей;
Источник питания L системы;
L Автомобильный источник питания;
L зарядное устройство;
L Быстрая зарядка солнечной батареи;
Портативный внешний аккумулятор портативный компьютер.

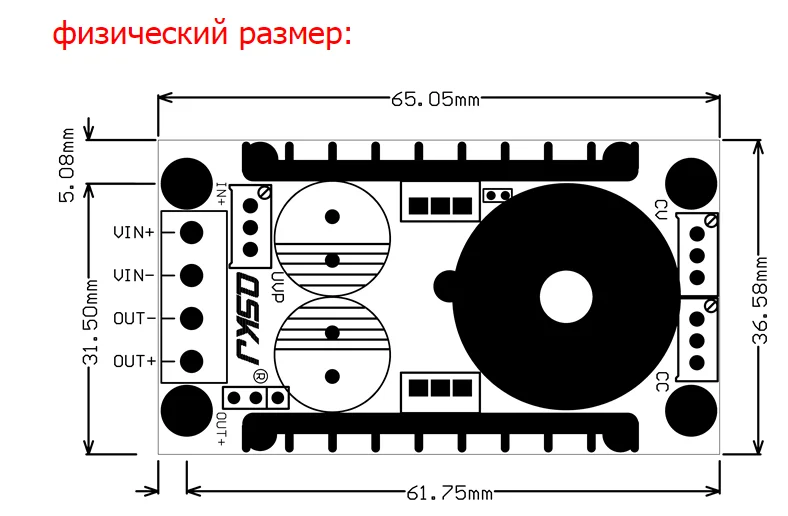

Физический размер:
65,1 (Д) * 47,7 (Ш) * 26,8 (В) мм
См.:

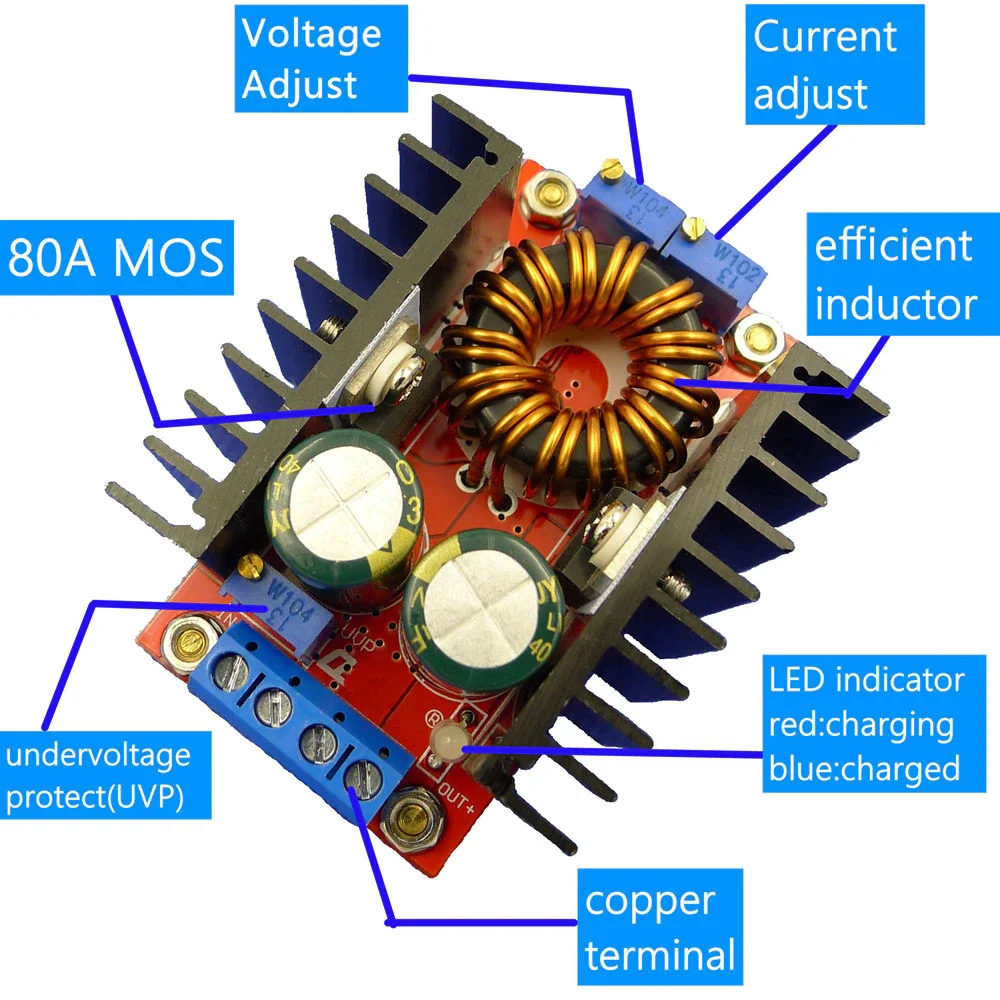

Vin + положительный вход, Vin-отрицательный вход, out + Положительный выход, out-Отрицательный выход
Регулировка напряжения CV, Регулировка тока CC, регулировка низкого напряжения на входе UVP
Меры предосторожности:
(1) длина провода 12 В составляет менее 1 м, а длина провода составляет не менее 1,5 квадратных метров. М. Если длина больше 1 м, утолщите провод.
(2) Установите вентилятор, когда модуль работает с высокой мощностью, высокой температурой и корпусом. Низкое энергопотребление не требует добавления вентилятора. Убедитесь, что температура радиатора модуля не должна превышать 80 градусов.(3) вход не может быть изменен во время использования, и вход не может превышать высокое безопасное напряжение.(4) разрядная батарея напряжения 12 В не может быть ниже 10,5, а разрядка литиевой батареи напряжения, используемая в серии (один элемент 3,7), не может быть ниже 2,7.(5) вход + Положительный, вход-отрицательный, выход + выход положительный, выход-отрицательный.
Общая проблема:
1. Почему модуль в этой форме?

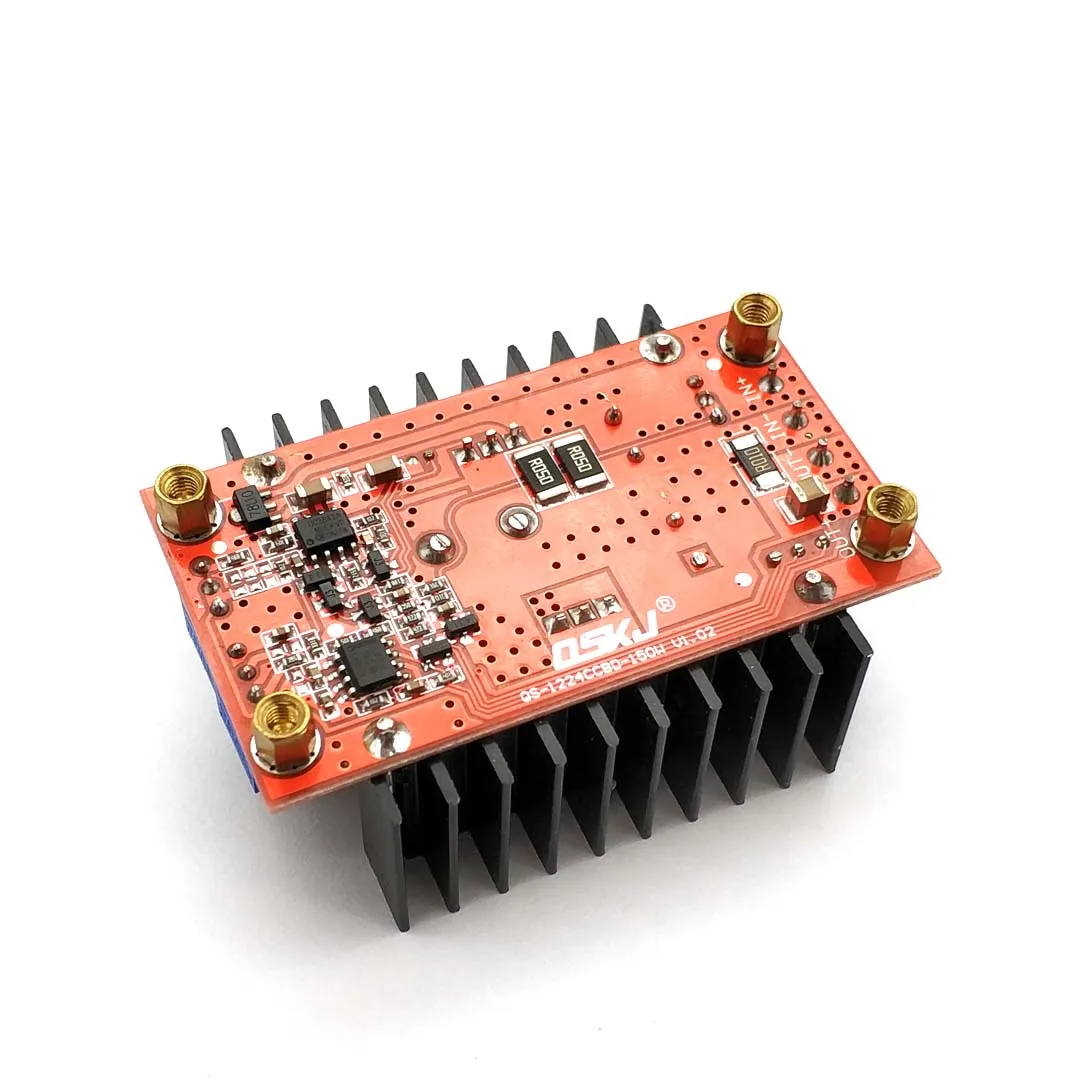

Ответ: для вашего удобства, наш модуль предназначен для прямой фиксации на машине. Вы можете зафиксировать модуль на машине с 4 медными опорами.
2. Насколько эффективно работает модуль? Могу ли я использовать его от батареи, которая требует высокой эффективности?
Ответ: Эффективность этого модуля очень высока при неинхронном выпрямлении. Мы проверили высокую эффективность и достигли 90,5%. Друзья, не ищите слепо для высокой эффективности. Высокая эффективность пропорциональна цене. Например, если вам нужен источник питания 5 В, потеря энергии 0,5 для эффективности 80% будет 0625 Вт, а потеря энергии 90%. Эффективность составляет 0278 Вт. Считаете ли вы, что стоит удваивать стоимость этой мощности 0,3 Вт. Просто выберите правильный.
3. Имеет ли этот модуль питания защиту от короткого замыкания? Будет ли он гореть, если вы случайно закроете розетку во время ее использования?
Ответ: он не будет гореть. Наш модуль имеет защиту от короткого замыкания. Когда ваш выход будет легальным, модуль автоматически ограничит ток (значение настройки тока). После короткого замыкания модуль автоматически возобновит работу. Работает, и выходной ток относительно велик (пожалуйста, не допускайте короткого замыкания в течение длительного времени, чтобы избежать ожога провода).
4. Имеет ли этот модуль питания обратную входную защиту? Будет ли он гореть, если я случайно подключу входную мощность к неправильной стороне, когда я использую его?
Ответ: нет защиты обратного соединения. Если вам нужна защита обратного подключения, вы можете оснастить нашу защитную панель обратного подключения. Она автоматически переключается, и блок питания не включен.
Вы также можете последовательно подключить диод к входу, чтобы защитить его.
5. Рабочее напряжение модуля 9-35 в, могу ли я ввести 11-15 в и выход 12,6 В?
Ответ: Да, этот модуль является понижающим.
6. Может ли ток этого модуля работать долгое время при 19 в 4A?
Ответ: рассчитанная мощность этого модуля составляет 80 Вт, и он может работать в течение длительного времени при мощности 80 Вт (необходимо добавить вентилятор для принудительного удаления тепла), 19 в * 4 а = 76 Вт, поэтому он может работать в течение длительного времени.
7. Мне нужен ток около 20А, может ли этот модуль работать параллельно?
Ответ: когда входная мощность поставляется отдельно, выход может быть непосредственно подключен параллельно и мощность удваивается. Когда все входы подключены к одному источнику питания, это невозможно.
8. Какова температура рабочей среды этого модуля, может ли он достичь промышленного уровня?
Ответ: Да, но когда температура окружающей среды превышает 40 градусов, уменьшите потребление энергии или Увеличьте тепловыделение.
9. Я думаю, что ваш модуль имеет потенциометр. Будет ли выходное напряжение расти неожиданно из-за повреждения потенциометра?
Ответ: нет, модуль использует многоскоростной прецизионный потенциометр. Его точность настройки и надежность очень высоки. Не будет резкого увеличения выходного напряжения. Вы можете использовать его с уверенностью. По-прежнему рекомендуется, чтобы оптовые клиенты обнаружили, что мы регулируем фиксированное выходное напряжение.
10. Я думаю, что мощность вашего модуля составляет 80 Вт. Если я выходил напряжение 20 в, какой должен быть ток?
Ответ: он может рассчитать формулу P = U * I, I = P / U, выходное напряжение 20 В, ток 4 а, выходное напряжение 12 В и ток 6,66 А.
5. Рабочее напряжение модуля составляет 9-35 в, поэтому могу ли я выпустить 20 в 80 Вт, если я введу 9 в?
Ответ: номер этого модуля понижен, вход 9 В может выводить 20 в, но если вы хотите выпустить мощность 80 Вт, входное напряжение должно быть выше 14 в.
Отзывы покупателей
Страна: RU Доставка: MyMall: Пункт выдачи в города 05.01.2022

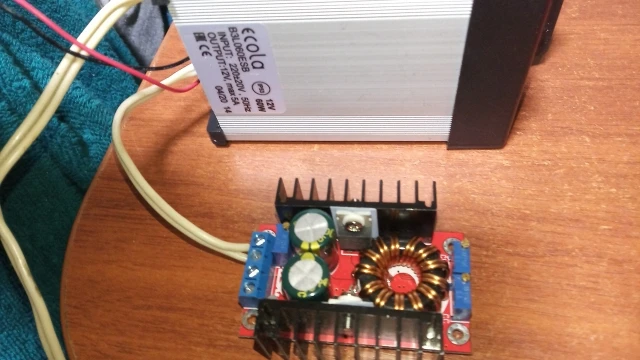

классная вещь! сделаю выносные крутилки и добавлю вольт/ампер-метр и источник питания... в общем ЛБП в мою мозгу уже собран. в сторону повышения с 12 легко дошёл до 34,2V, понизить смог до 680mV. нагрузку 20W при 12V он совсем не "заметил" (никак не отреагировал: ни просадка/нагрев)
