Отличный научный набор:

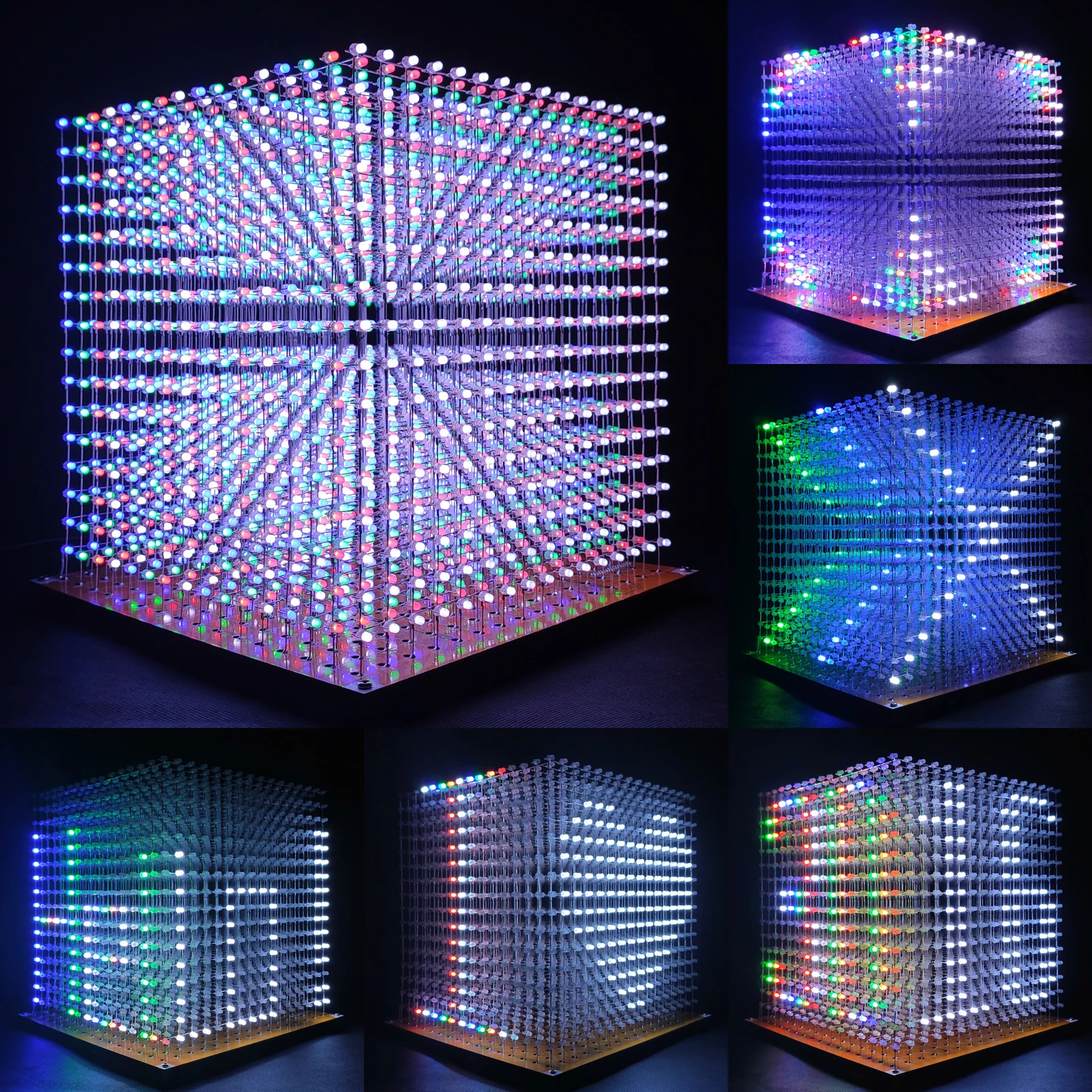

Это 16x16x1 6 светодиодный diy Электронный набор, отличный научный набор, набор для паяльного проекта. Детям понравится и они будут держаться подальше от видеоигр. Это требует от покупателя припоя самостоятельно, что очень подходит для обучения способности и терпения.Размер готового продукта после сварки этого посылка составляет около 22x22x22 см, и для этого способа работы расстояние между светодиода составляет 1,3 см.Более 30 видов блестящих анимационных эффектов были встроены в мастерскую. Пользователи могут отображать анимацию после сварки и подключения к источнику питания USB 5 в 2 А.Ниже приведен видеоэффект сравнения 3D16MINI-MULTI готового продукта:
Используется для:
Он подходит для студентов, ручного электронного производства, практичных сварочных упражнений и энтузиастов электроники. Между тем, это также довольно инновационный и значимый маленький подарок.

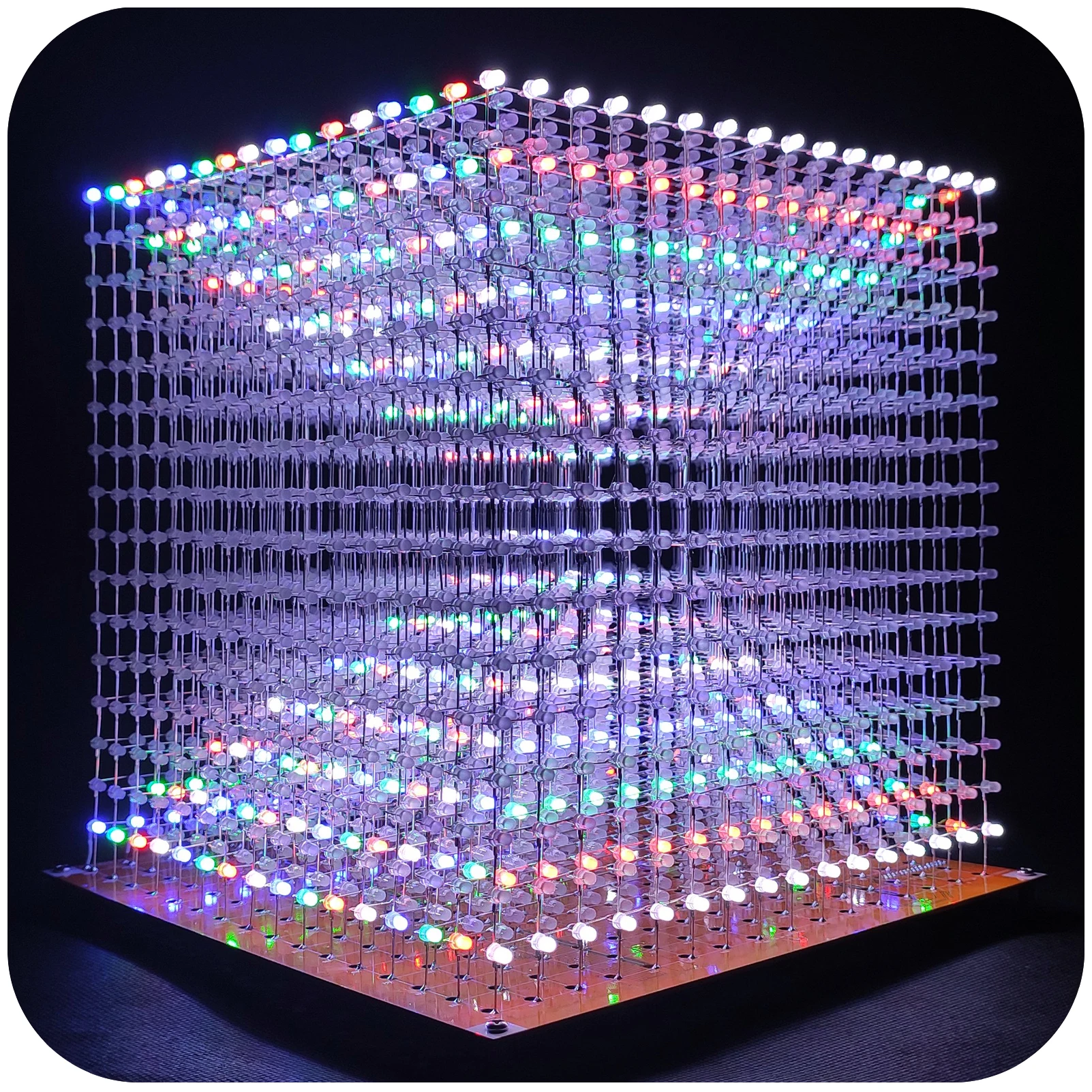

Очень большой светодиодный куб

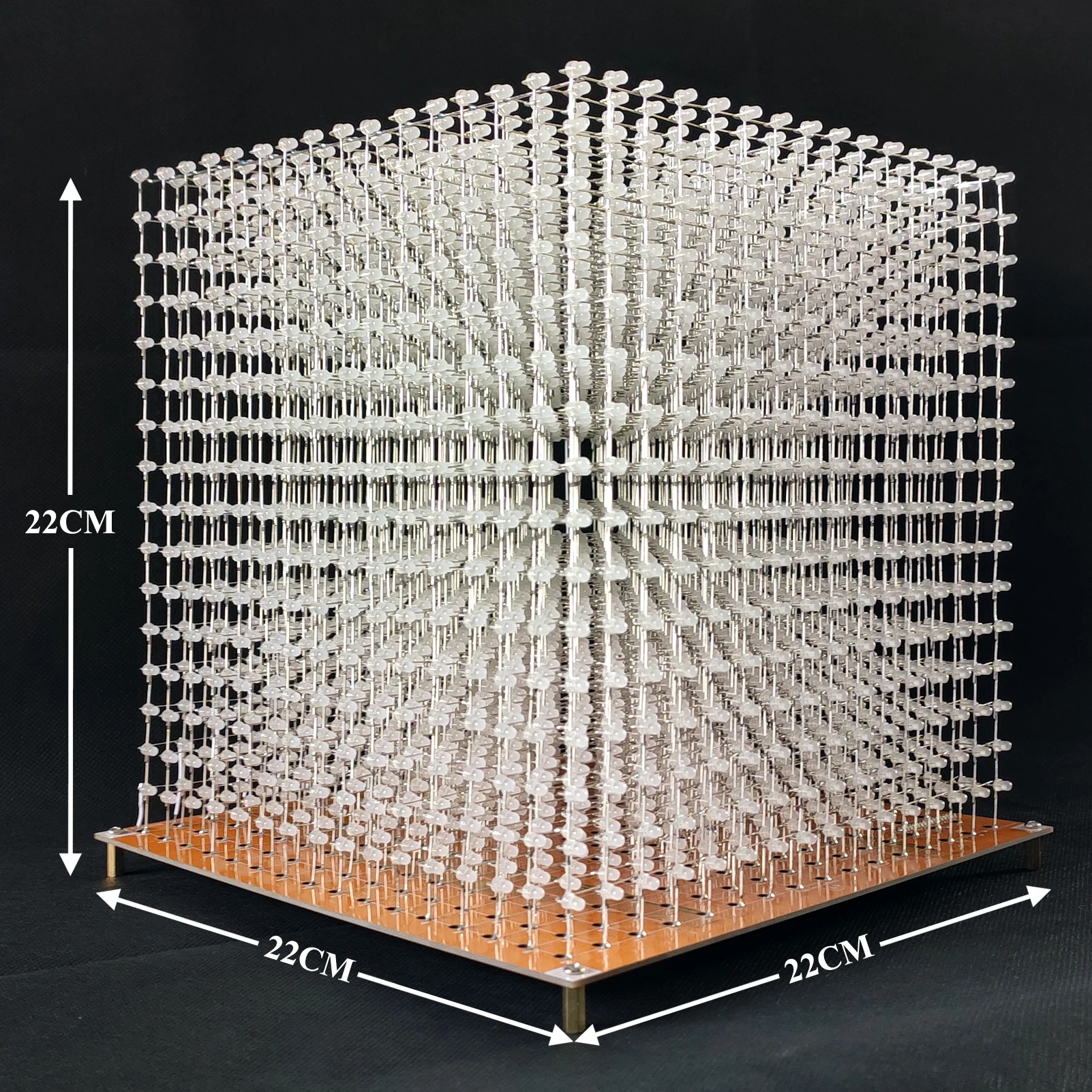

Его размер 22x22x22 см, что в 8 раз больше, чем Светодиодный 3D 8 мини куб. Он содержит 4096 светодиодов. Покупатели должны быть терпеливы, чтобы припаять 4096 светодиодов.
Он должен быть сварен покупателем:

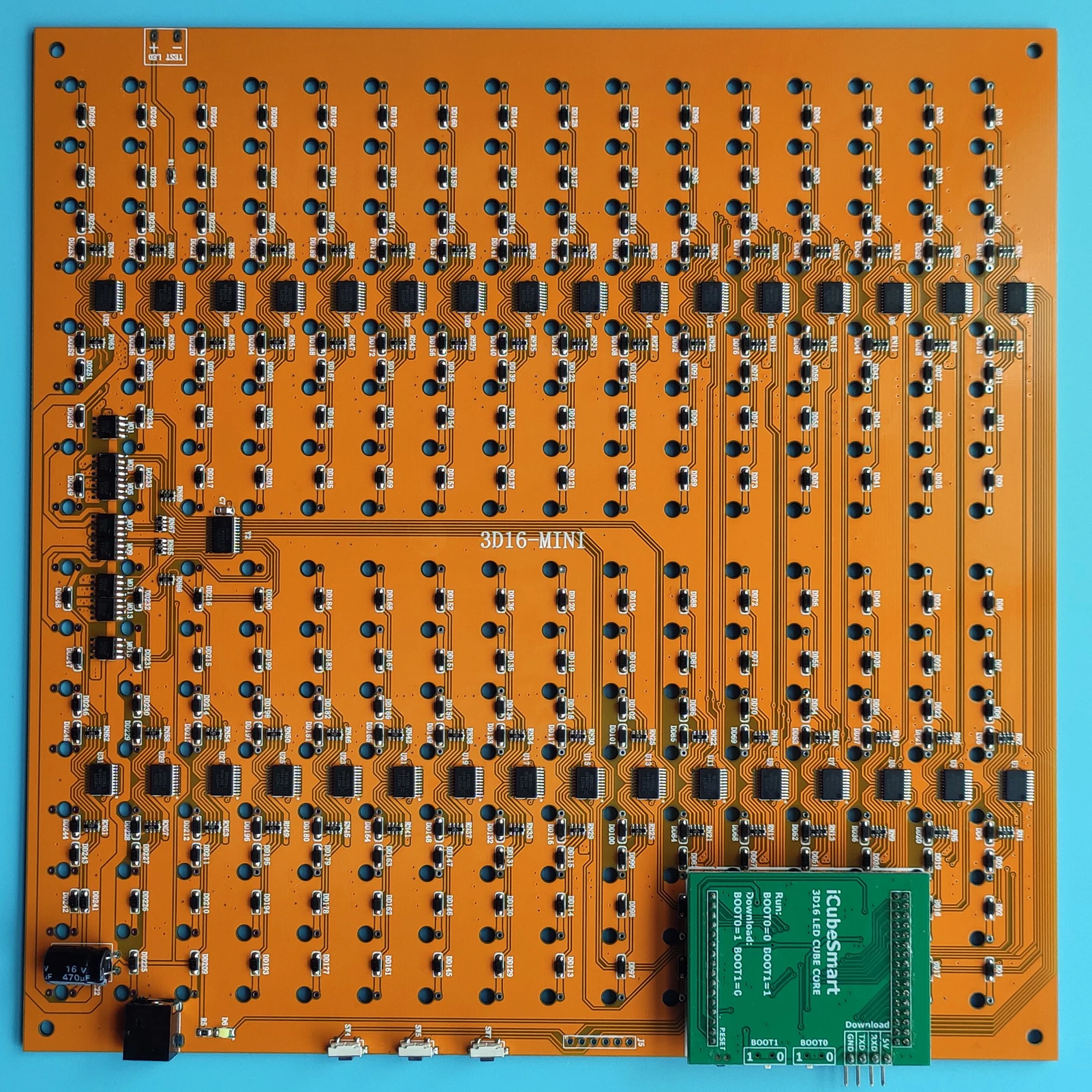

Основная плата печатной платы в этой посылка хорошо спаяна и протестирована, и пользователи должны только припаять светодиодный светильник сами, поэтому пользователи должны иметь только простые электронные технологии Основы и возможности пайки. Печатная плата с 256 круглыми отверстиями, чтобы зафиксировать светодиодный экран и облегчить сварку. Мы предоставляем инструкции по установке бумажной сварки.Вы также можете загрузить последнюю электронную информацию с адреса веб-диска Google.https://drive.google.com/file/d/1FehrU0gsmhU8iI_Vsw3cfEBd40zLYctC
Следующая ссылка-видео процесса установки DIY.https:/youtu.be/fmtFV70aZk8
Состав оборудования:
Микроконтроллер: STM/GD/APM/32F103VBT6Чип драйвера: 74HC573 + BR4953, горизонтальные 16 слоев являются положительными электродами, а вертикальные 256 столбцов-отрицательными электродами.
Материнская плата питается от USB 5 в 2 А; На главной плате есть 3 клавиши для переключения режимов анимации (ключевые функции: запуск/пауза, следующая анимация, циклическое воспроизведение одной анимации/циклическое воспроизведение всех анимаций соответственно); Материнская плата имеет разъем для загрузки программ.
Отображаемые шаблоны могут быть изменены

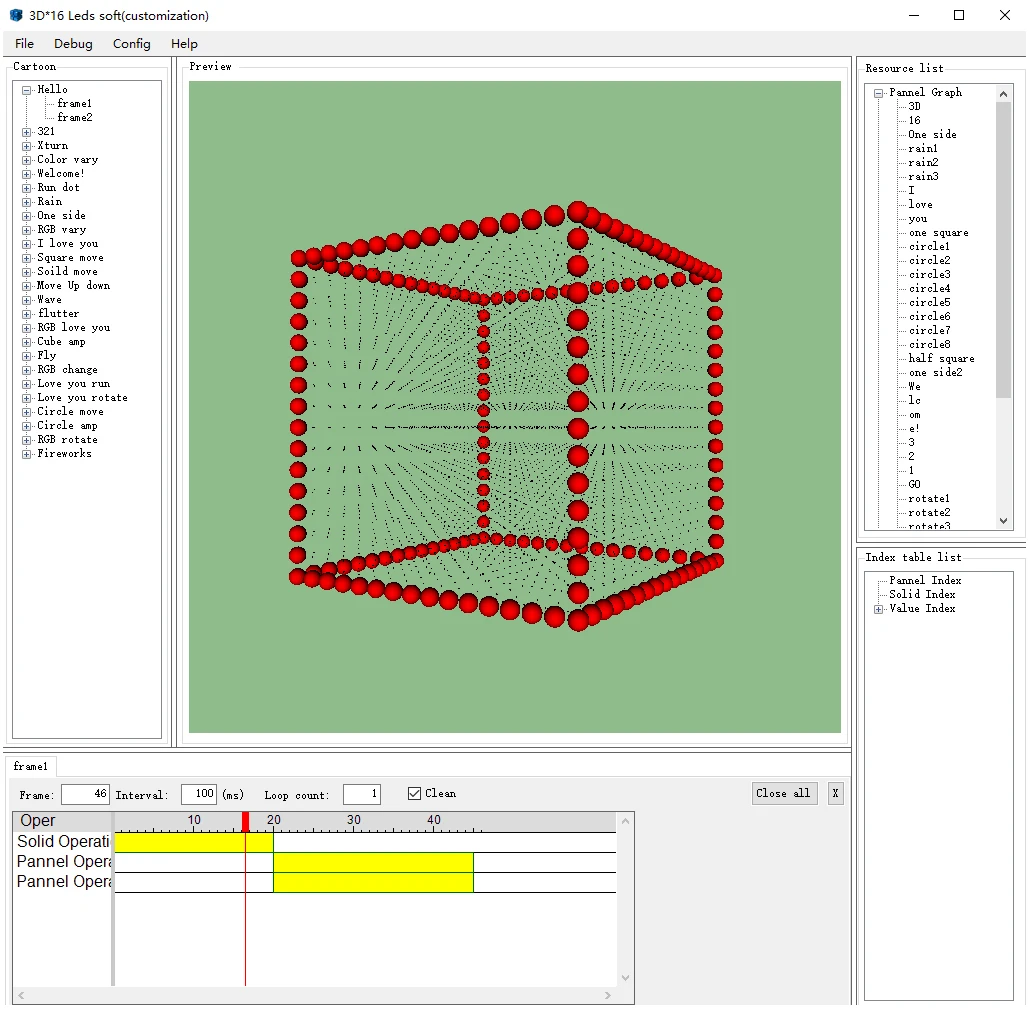

Чтобы каждый обычный человек мог изменить отображаемый шаблон (а не профессионального электронного инженера), мы создали программное обеспечение 3D анимации на ПК-компьютере. Это довольно простой программного обеспечения, это программное обеспечение, вы можете использовать мышь, чтобы светильник вверх или выключать каждый светильник на светильник куб. После создания рисунка с помощью мыши, посылка с координатами для движения рисунка, шаблон будет перемещаться; Или, вы также можете использовать мышь, чтобы сделать несколько 3D узоров, И затем Позвольте этим узорам отображаться последовательно, таким образом формируя эффект 3D анимации, Что намного проще, чем использование языка C для изменения отображаемого рисунка.
Наши усилия только для того, чтобы облегчить покупателям успех:

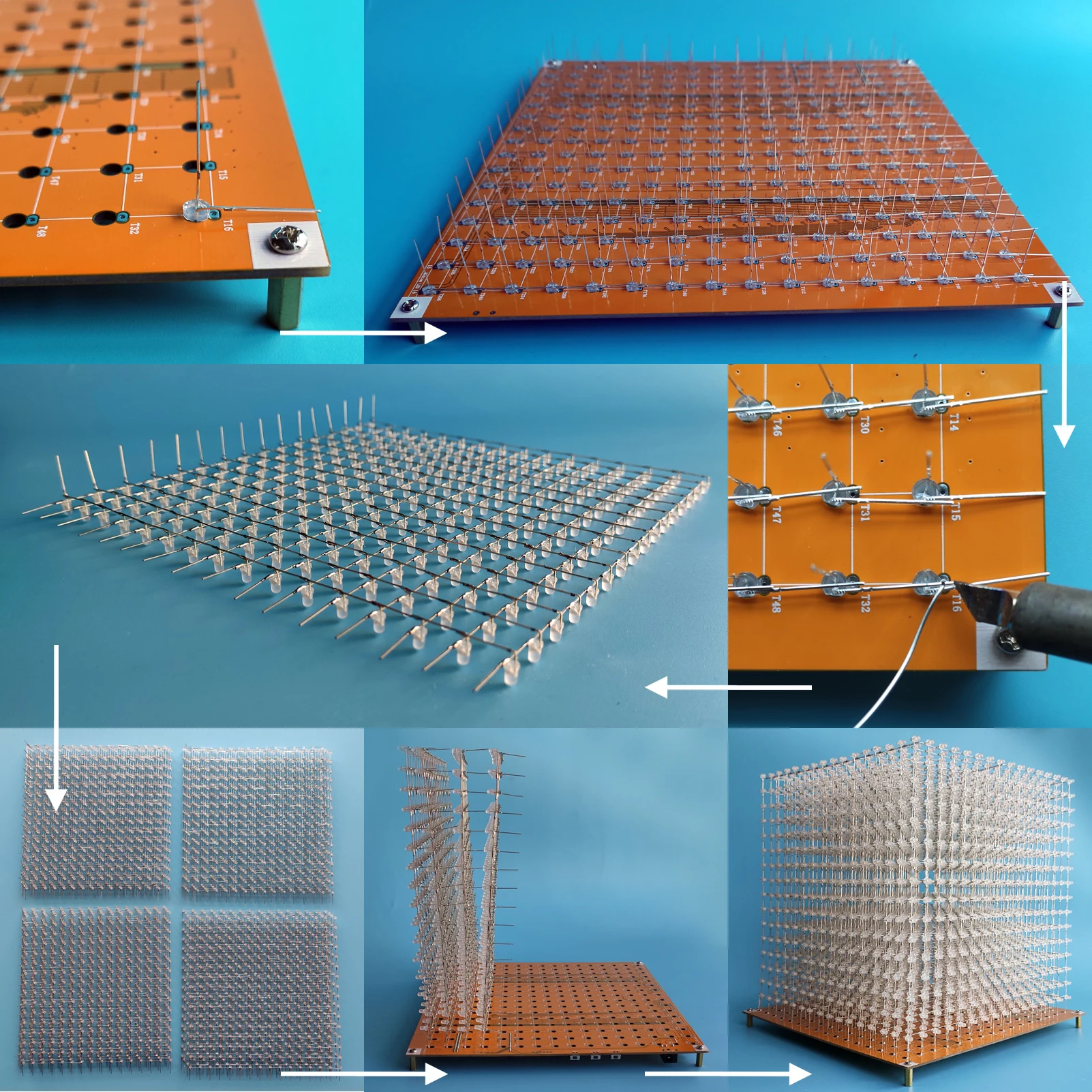

Мы приложили много усилий, чтобы сделать установку максимально простой для покупателя, и установка успешно.После получения товара, вам нужно только сварить светодиоды на инструкции по сварке бумаги и подключить источник питания USB 5V 2A для отображения блестящих световых эффектов.1. На печатной плате есть 256 круглых отверстий, чтобы зафиксировать светодиодный индикатор и облегчить сварку.
2. Мы дважды тестировали материнскую плату, впервые используя автоматический тест AOI и используя платформу для тестирования куба для испытания на моделирование во второй раз.
3, чтобы уменьшить обратную утечку светодиодный индикатор из-за слишком длительного времени пайки, мы добавили 256 защитных диодов на материнской плате.
4. На самом деле, будет использоваться только 4096 светодиодов, но для предотвращения повреждения светодиодов во время производства, каждый светодиод предоставляется в режиме ожидания.5. Мы предоставляем бумажные руководства на английском языке.
Профессиональные услуги:
Мы занимаемся дизайном и производством светодиодных кубиков уже 9 лет. Мы разработали различные размеры светодиодного Куба, а также другие электронные продукты DIY. Если вы получили продукт и не знаете, как его сделать, или если по какой-либо причине меньше компонентов, или если вам нужна наша помощь для изменения отображаемой анимации, вы можете оставить нам сообщение. Мы предлагаем пожизненную техническую поддержку для наших продуктов DIY.
Описание различных вариантов:
Обратите внимание, что различные варианты по-разному, а также аксессуары, которые они включают, отличаются.
3D16MINI-MULTI-KIT варианты включают:
1, паянная и протестированная основная плата (Размер: 22*22 см) x12, USB инструмент для загрузки x13, USB DC кабель x14, 0,8 мм Луженая железная проволока-1 шт.5, белая электронная линия x 16, акриловая полоска (используется для гибки светодиодный анод) x17, 3d16mini-мульти варианты: туманный светодиодный фонарь 3 мм, 1200 красный светодиодный, 1200 зеленый светодиодный, 1200 синий светодиодный, 1200 Белый светодиодный (для способа расположения красный, зеленый синий и белый светодиодный s, пожалуйста, обратитесь к нашей инструкции по сварке. На самом деле, будет использоваться только 4096 светодиодов, но для предотвращения повреждения светодиодов во время производства, каждый шарик лампы предоставляется в режиме ожидания)8, красный и черный провода для тестирования светодиодный x19, медные стойки и винты x4
3D16MINI-BLUE-KIT варианты включают:
1, паянная и протестированная основная плата (Размер: 22*22 см) x12, USB инструмент для загрузки x13, USB DC кабель x14, 0,8 мм Луженая железная проволока-1 шт.5, белая электронная линия x 16, акриловая полоска (используется для гибки светодиодный анод) x17, 3D16MINI-BLUE варианты: 5000 синих светодиодов (4096 синих светодиодов)8, красный и черный провода для тестирования светодиодный x19, медные стойки и винты x4
3D16MINI-CASE варианты включают:
Акриловая доска x6Винт x28Белый пластиковый кронштейн x8Отвертка x1
3D16MINI-размер корпуса и визуализация:
