2P 3 p's шаг сиденья 7,62 мм

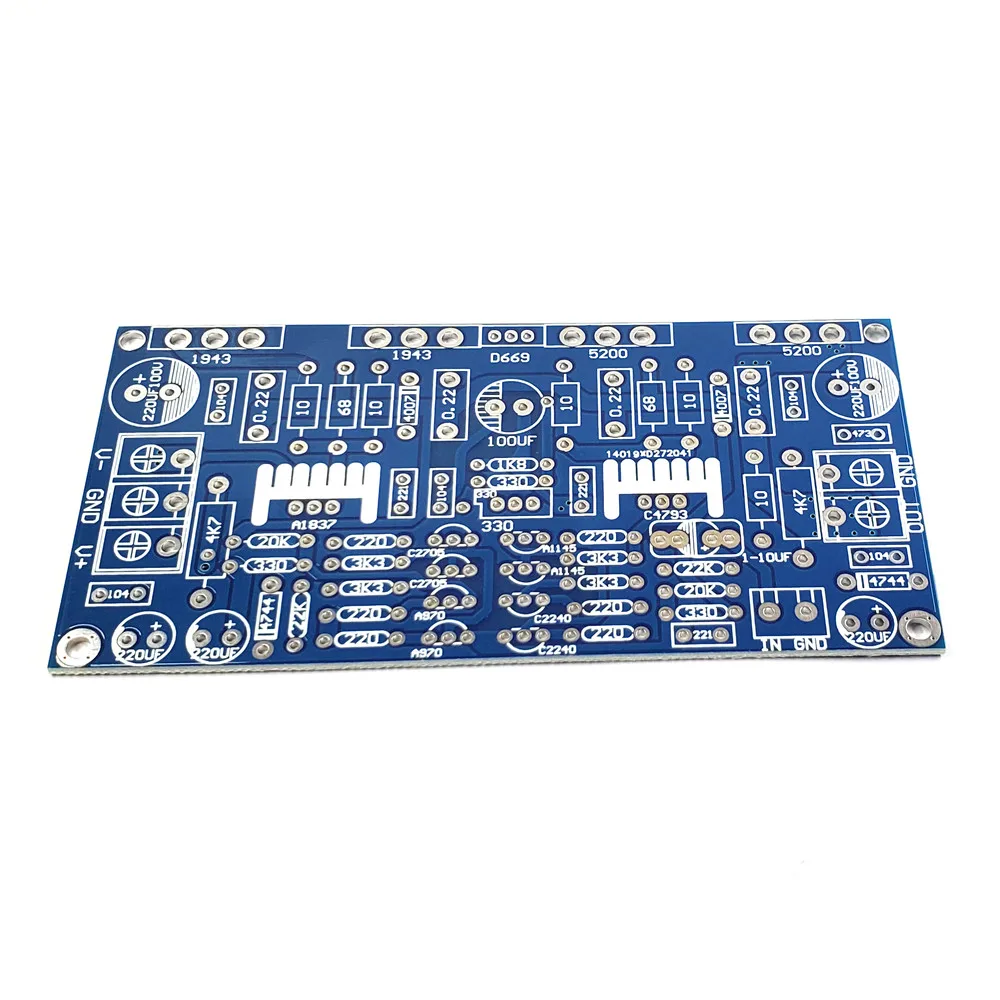

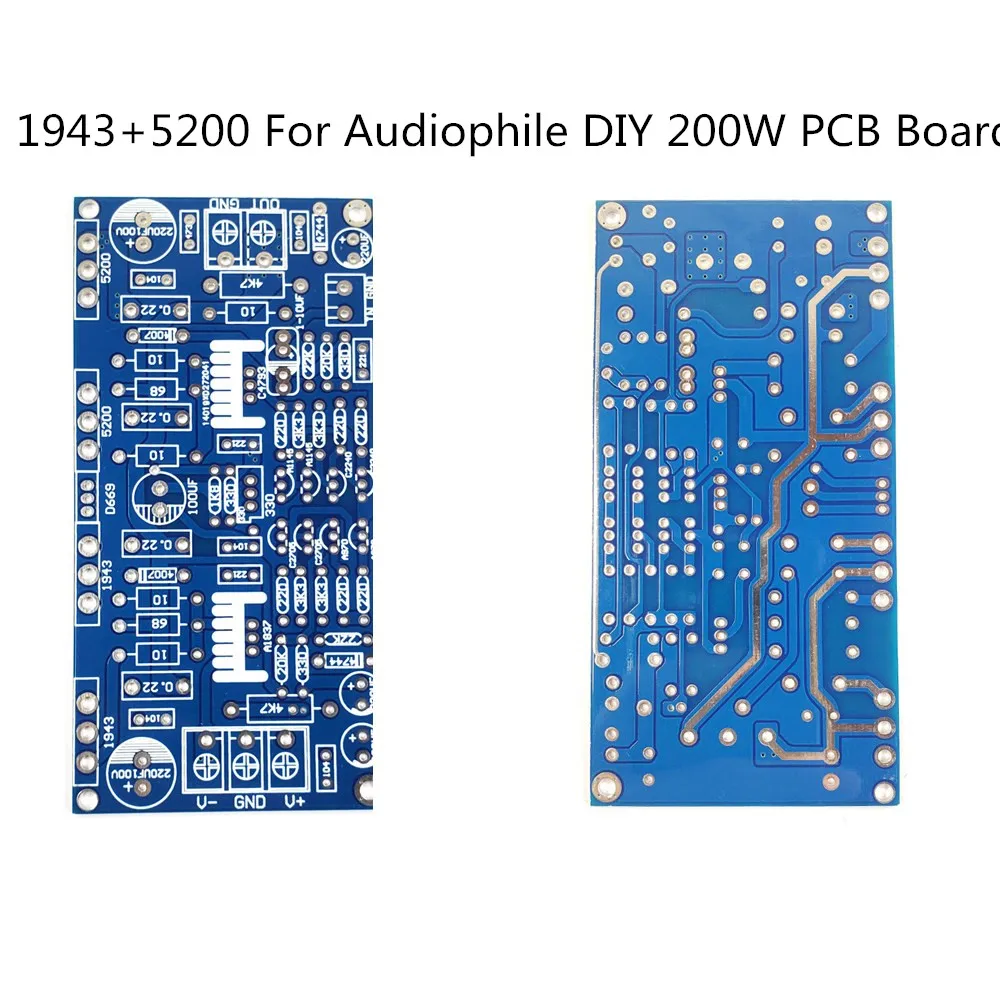

200 Вт моно усилитель мощности плата 1943 + 5200 высокой мощности, Toshiba трубка задний этап усилитель мощности плата PCB пустая плата

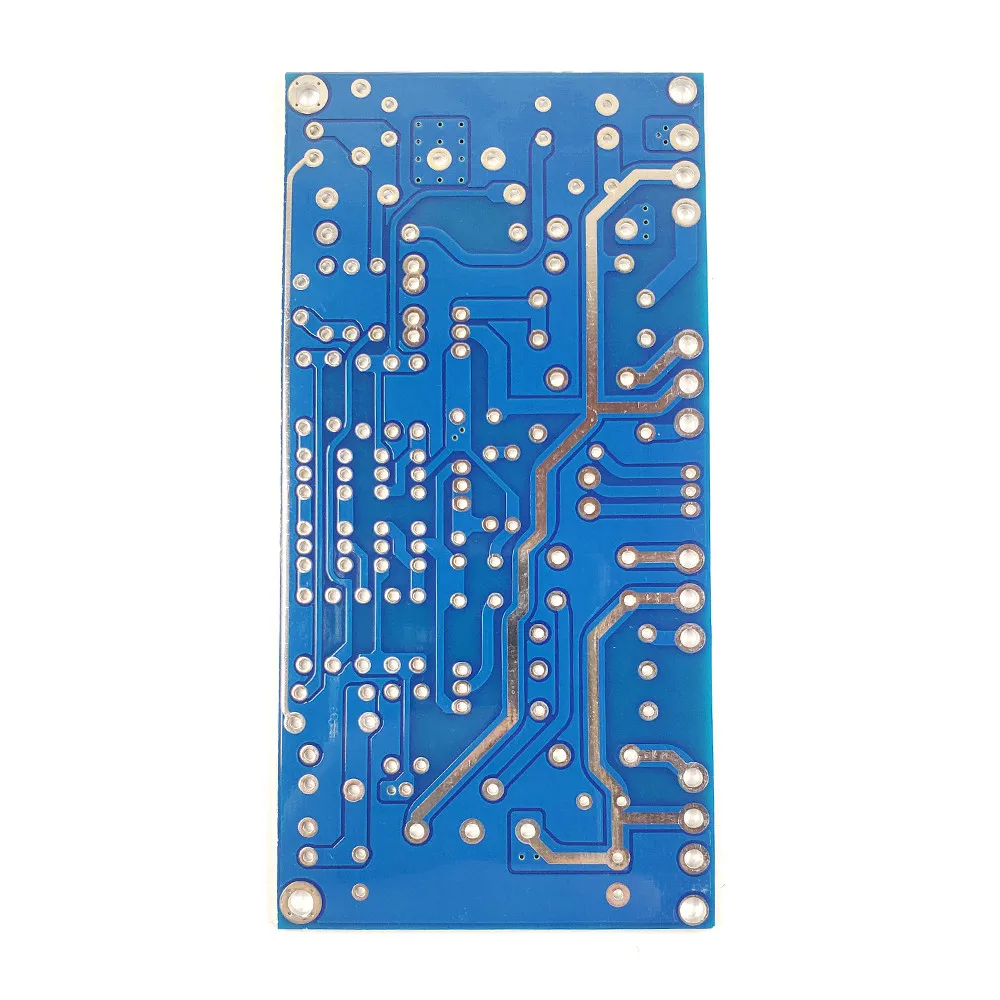

Совет: это соединение является пустой печатной платой без каких-либо деталей.
Плата: моно без цепи выпрямителя. Для задней платы усилителя мощности требуется два канала, купите 2 штуки.

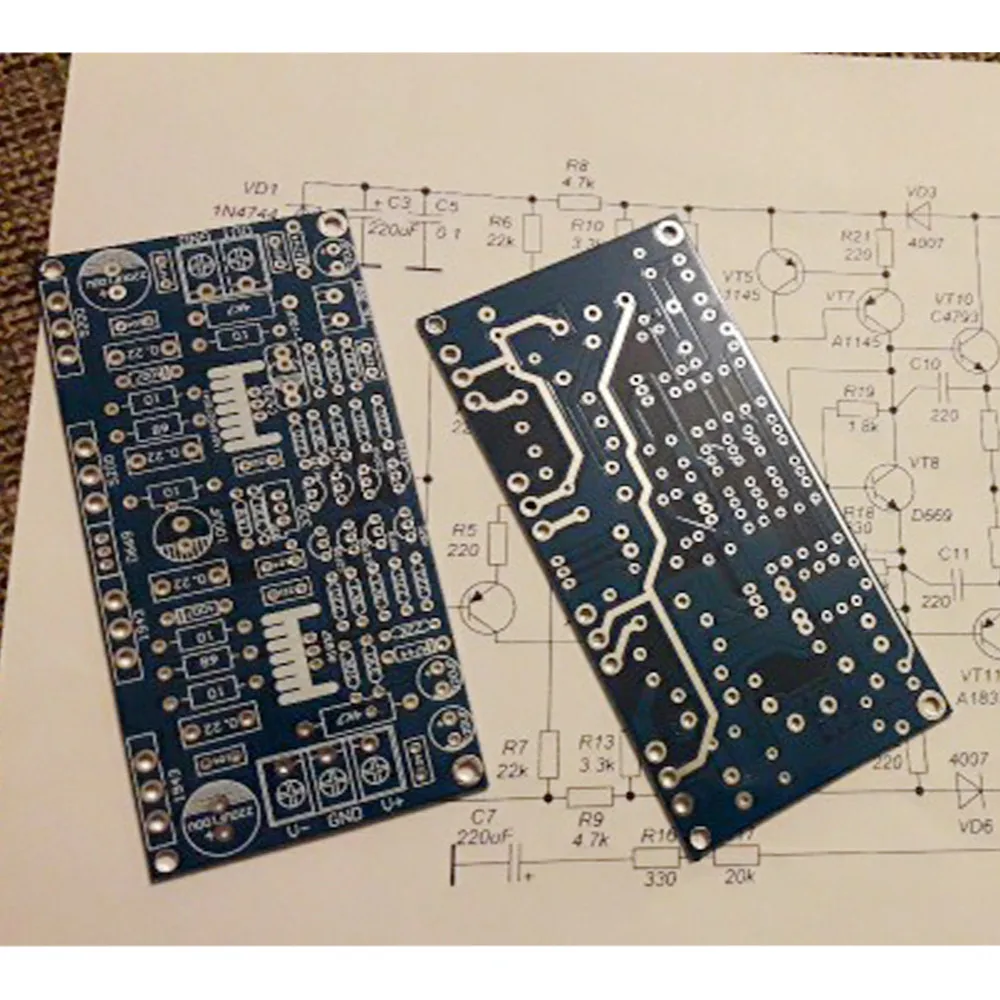

Конструкция цепи использует A970/C2240 Высокое напряжение аудио Пара трубки двойной дифференциальной цепи, и A1145/C2705 для усиления напряжения, что способствует использованию средней мощности пара труб A1837/C4793, И на выходном этапе используется высокомощная трубка Toshiba A1943/C5200. Широкий диапазон электропитания, постоянный ток положительный и отрицательный 20-50 в может быть, до тех пор, пока достаточно мощности, чтобы легко достичь 200 Вт. Качество звука хорошее, движущая сила очень сильная, пуш-ап, 15-дюймовый динамик без давления!

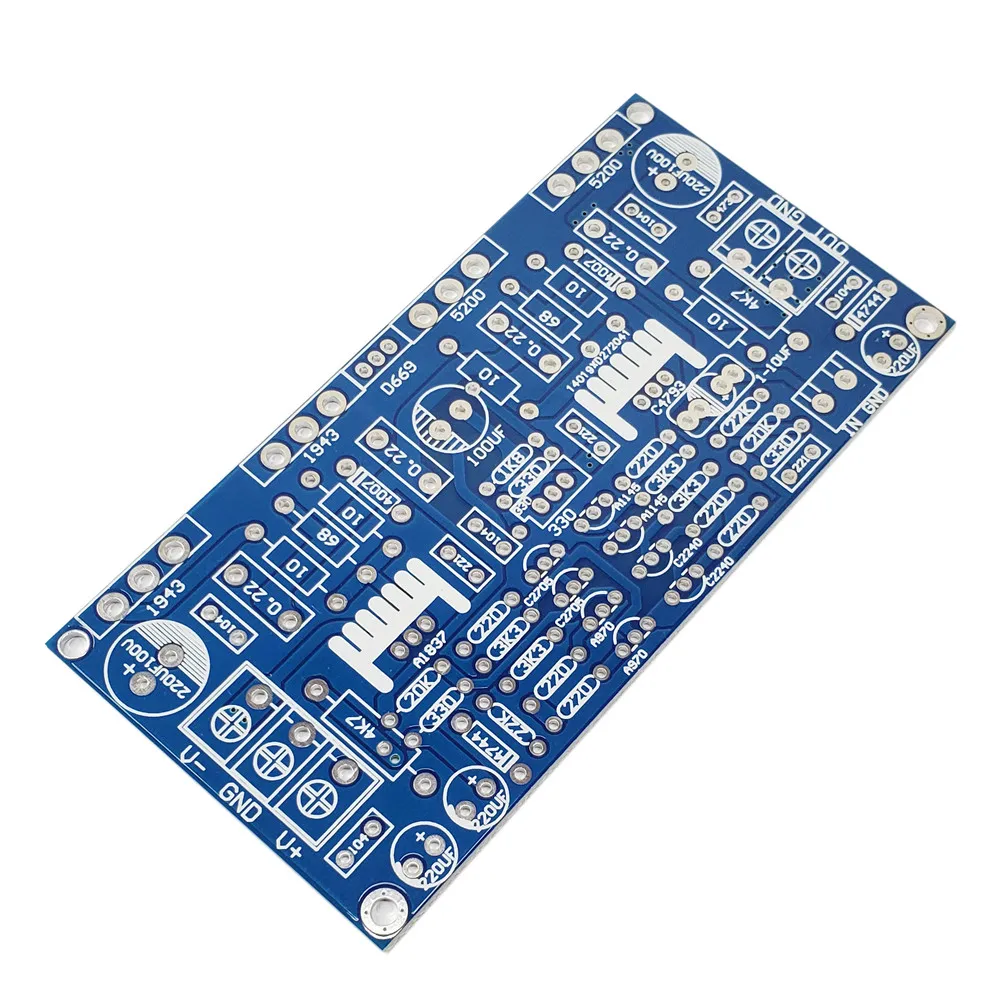

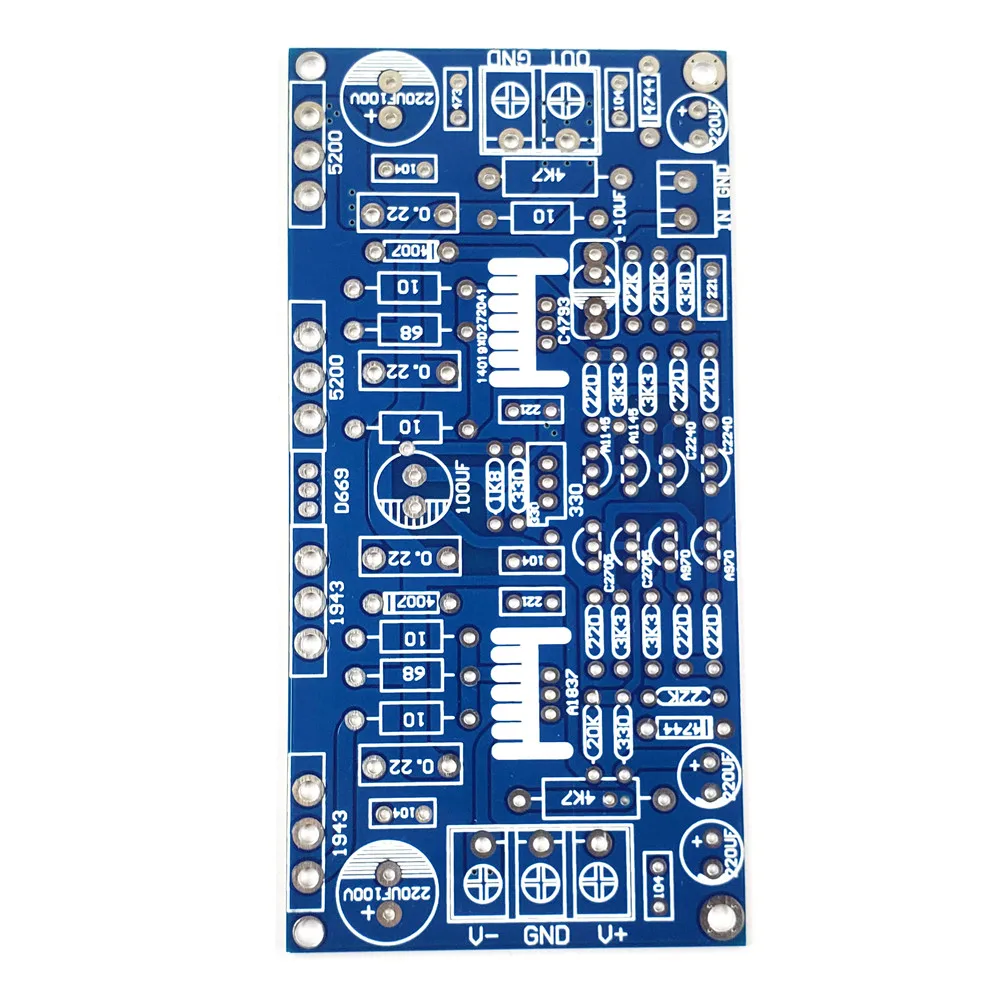

Размер печатной платы: 120*60*1,6 мм длина и ширина
Размер платы усилителя мощности: 120*60*45 мм длина, ширина и высота
Реальная мощность 200 Вт
Источник питания: постоянный ток плюс или минус 20-50 В (рекомендуется: -30 в 0 + 30 в)
Если вам нужно высокое напряжение (максимум плюс или минус 90 в), пожалуйста, замените электролитический конденсатор на доске и замените конденсатор на высокое выдерживаемое напряжение.
0,22 is 0.22R неиндуктивный цементный резистор
10 и 68R являются ватт резисторы 1 Вт 2 плитка 0.22R и 5 Вт 1 мкФ-10 мкФ полиэстер и электролитические конденсаторы может быть сварные, мы 4,7 мкФ, следует отметить, что полярность электролитических конденсаторов
