Полупроводниковый термоэлектрический генератор, 200 градусов, устойчивый к высоким температурам, DIY термоэлектрический модульный генератор

Экспериментальный набор: 1 теплоотдающий алюминиевый блок, 1 нагревательная чашка, 2 Теплопроводящая паста, 1 Модуль повышения, 1 светодиодный светильник, 1 TEP1-126T200 генератор.

Длина свинца: около 20 см

Размер лезвия генератора: 40 мм длина * 40 мм ширина * 3,3 мм толщина

Сторона со словами близка к поверхности рассеивания тепла (Холодный конец)

Безводная сторона наклеивается на теплопоглощающую сторону (Горячий Конец)

Красный провод подключен к положительному полюсу, черный провод подключен к отрицательному полюсу, он может генерировать электричество, когда есть разница в температуре

Параметры следующие:

Температурный разность 40 градусов: напряжение в разомкнутой цепи 2.2 в, генерирующий ток: 390MA

Разность температур 60 градусов: напряжение в разомкнутой цепи 3.6 В, генерирующий ток: 489 мА

Разность температур 80 градусов: напряжение в разомкнутой цепи 4.8в, генерирующий ток: 569ма

Разность температур 100 градусов: Напряжение разомкнутой цепи 6.0в, генерирующий ток: 658ма

Разность температур 120 градусов: напряжение открытого замыкания 7,2, генерирующий ток: 759ма

Разность температур 140 градусов: напряжение открытого замыкания 8,4, генерирующий ток: 969MA

Лучше всего подходит сопротивление: 3,3-4,3 между

Указанные выше значения приведены только для справки, проводка в фактическом использовании и усилительная пластина, будет потеря тока

Рабочая температура at-40Degree до 200 градусов интервал:

Короткое время температура сопротивление 240 градусов

Долгосрочная рабочая температура терпеливо градусов

Меры предосторожности при установке:

Лезвие генератора должно быть установлено на плоской поверхности (особенно холодная лапша). Погрешность высоты монтажной поверхности не должна превышать 20 микрон

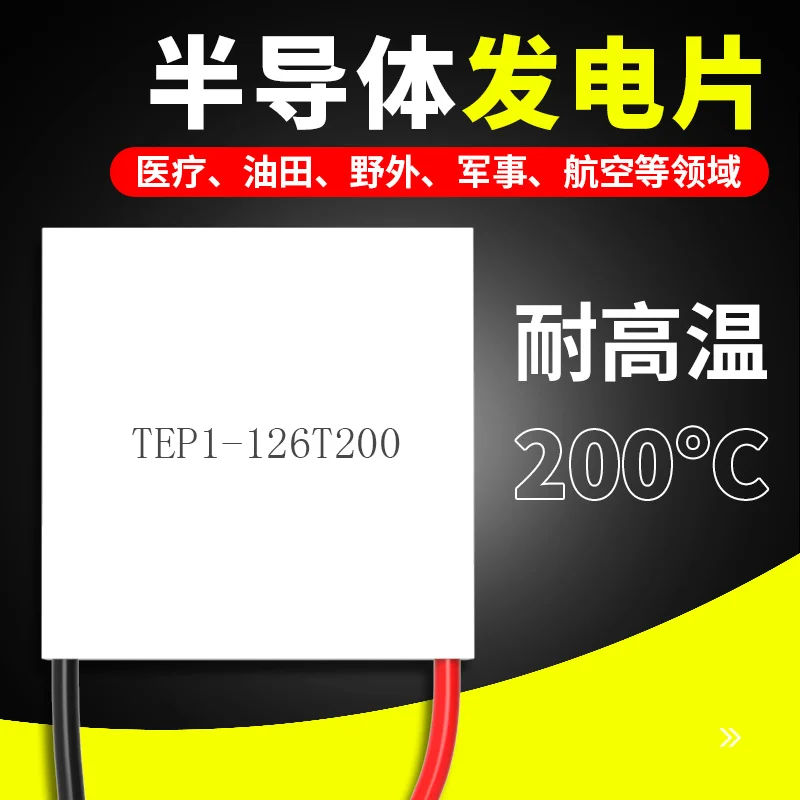

Модель: TEP1-126T200 Размер: 40*40*3,8 мм

Использование: он в буквальном порядке прикреплен к источнику низкой температуры (излучающая поверхность), без Eral льного закрытия источника высокой температуры (нагревательная поверхность). Установите разницу в температуре с обеих сторон, чем больше разница в температуре, тем больше мощность.

Используйте ссылку для подключения видео; https://v.youku.com/v_show/id_XNDQwMzg5OTgyOA==.html?spm=a2h0k.11417342.soresults.dtitle

Красная линия является выходной положительной, черная линия является выходным отрицательным полюсом, она может генерировать электричество, когда есть разница в температуре.

В практическом использовании, некоторые клиенты достигают одного чипа output10manyW.

Рабочая температура at-40Degree до 200 градусов интервал:

Короткое время температура сопротивление 240 градусов

Долгосрочная рабочая температура терпимая 200degreein

Меры предосторожности при установке:

Лезвие генератора должно быть установлено на плоской поверхности (особенно поверхность рассеивания тепла) холода и тепло может быть передано через теплопроводящие металлические блоки. Ошибка высоты монтажной поверхности не должна превышать 20 микрон

Температура нагревательной поверхности не должна превышать200СтепеньВ практическом использовании, следует обратить внимание на передачу температуры холодных и горячих поверхностей, теплоизоляции и рассеивания тепла.

1. Принцип производства термоэлектрической энергии:

Полупроводниковая термоэлектрическая энергия, этот метод генерирования электроэнергии заключается в преобразовании тепла непосредственно в электричествоЭлектрическая энергия, Эффективность преобразования регулируется второй закон термодинамики, а именно эффективность конота (Carnotefficiency) ограничения. В начале as1822Sieber обнаружил его, поэтому термоэлектрический эффект также называется Sieber effect(Seebeckeffect).

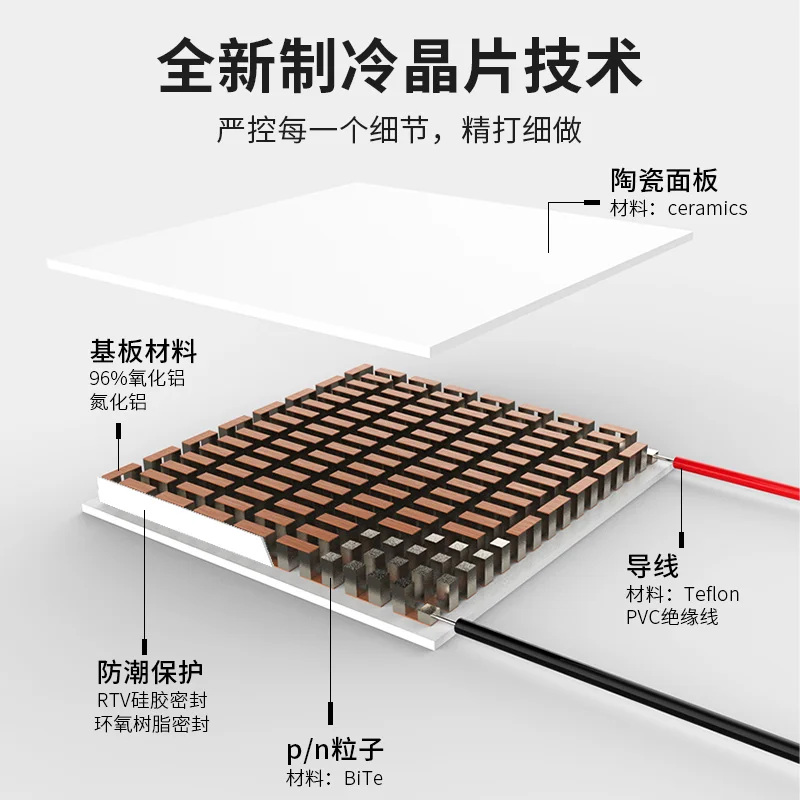

TakePType andNDevice состоит из полупроводниковых элементов в сочетании с (термоэлектрический материал) одна сторона поддерживается при низкой температуре, другая сторона поддерживается при высокой температуре, таким образом, высокотемпературная сторона устройства будет передавать энергию теплопроводности на низкотемпературную сторону и генерировать тепловой поток. То есть тепловая энергия поступает в устройство С высокотемпературной стороны, когда тепловая энергия разряжается с низкотемпературной стороны через устройство, часть тепловой энергии, которая течет в устройство, не отпускает тепло, И превратите его в электрическую энергию в устройстве, выходное напряжение постоянного тока и ток. Большее напряжение может быть получено путем подключения множества таких устройств

Термоэлектрический материал является своего рода функциональным материалом, который реализует прямое преобразование тепловой энергии и электрической энергии через движение несущих в твердом состоянии. Основной блок термоэлектрического материала устройства состоит из Пара термоэлектрических материалов типа andnType. Whenp-nтемпература на обоих концах пары отличается, как показано на рисунке, ток будет генерироваться в цепи, чтобы реализовать «Поколение термоэлектрической энергии».

И когда DC проходит через P-ntimes, как показано на рисунке, будет поглощать тепло на одном конце, отпустите тепло на другом конце, чтобы реализовать «полупроводниковое охлаждение».

Термоэлектрические материалы в основном используются в: ①Thermoelectric производства электроэнергии, ②Semiconductor холодильное, ③Semiconductor нагрева, ④Various датчики

2. Область применения производства термоэлектрической энергии

Полупроводниковый термоэлектрический генератор, в настоящее время, Он в основном используется для медицинского лечения, нефтяное поле, поле, военный, авиационный и другие области. Например, Соединенные Штаты Америки. Годовой объем продаж специальных генераторов, разработанных для нефтяных месторождений, превышает 1 млрд долларов США. Другой ориентированной на рынок областью проекта является использование Генераторы энергии для солнечной энергии, геотермальные, использование промышленных отходов энергии, преобразование тепловой энергии непосредственно в электрическую. Кроме того, небольшой размер полупроводникового модуля генерации энергии, светильник, вес, легко носить с собой, он может быть широко использован в научных экспериментах, электрическое производство, приборы и счетчики, и т. Д.

С развитием современного общества, охрана окружающей среды, голос энергосбережения становится все громче и громче, люди больше думают о том, как эффективно нагревать солнце, Океаническая жара, геотермальная промышленные отходы тепла. Тепло, генерируемое сжиганием мусора и других источников тепла на земле, преобразуется в электрическую энергию. Поэтому полупроводниковая технология производства термоэлектрической энергии будет более широко использоваться.

3. Меры предосторожности для использования термоэлектрического генератора

Между двумя сторонами термоэлектрического генератора в сборе и металлическим теплоотводом, лучше всего нанести слой теплопроводящей силиконовой смазки, чтобы облегчить рассеивание тепла, уменьшить термостойкость. Также обратите внимание, что термоэлектрические компоненты должны нагреваться равномерно, это не допускается для приготовления барбекю компоненты питания непосредственно с открытым огнем. Блок генератора должен быть надежно прикреплен к Поверхность высокотемпературных объектов, температура высокотемпературной горячей поверхности не может превышать 200 градусов. Его холодная поверхность должна быть оснащена металлическими ребрами, и принять воздушное охлаждение, водяное охлаждение, масляное охлаждение или другие меры охлаждения, убедитесь, что тепло, передаваемое с горячей поверхности, может быть немедленно удалено, для поддержания разницы температур с обеих сторон генераторной сборки, улучшения генерации электроэнергии Эффективность.

4. Преимущества производства термоэлектрической энергии: без шума, без загрязнения, простая установка, длительный срок службы, стабильная производительность
