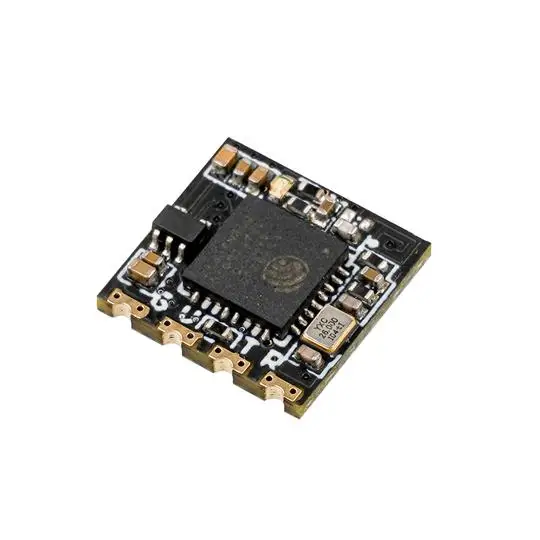

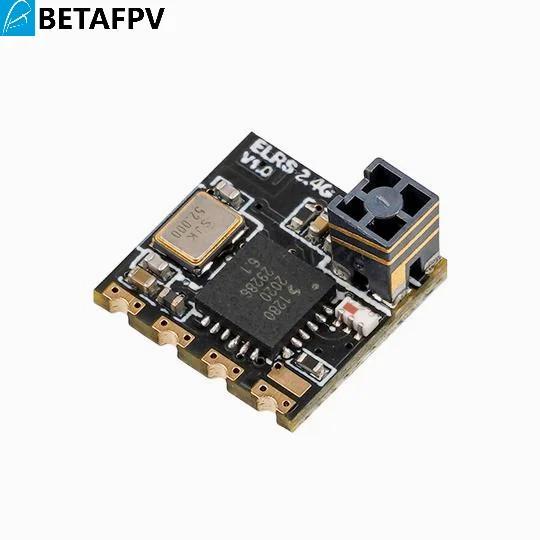

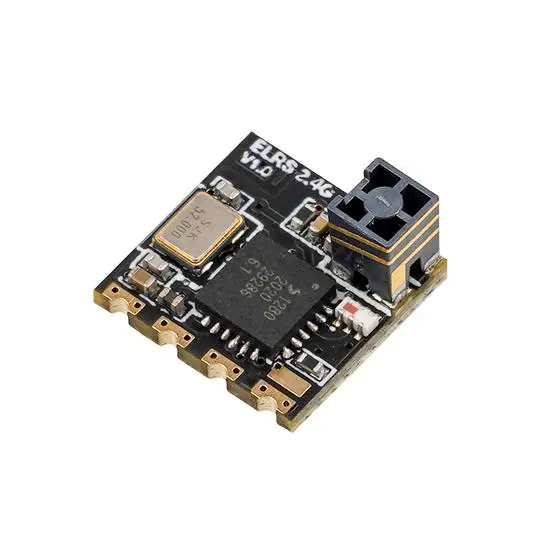

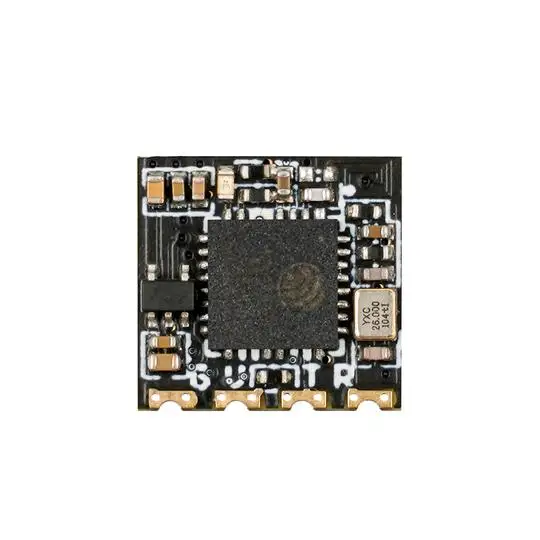

BETAFPV ELRS Lite приемник 2,4 ГГц SMD керамическая антенна express ресивер дальнего радиуса действия для радиоуправляемого летательного аппарата FPV дрона

Приемник BETAFPV Lite основан на проекте ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

В настоящее время доступно множество товаров ExpressLRS!

Nano RX или Lite RX

В чем разница между Nano receiver и Lite receiver?

Нано-приемник (версия 2,4G) является первым и (до сих пор) единственным приемником с усилителем мощности (PA + LNA). Он имеет мощность телеметрии 100 мВт и лучшую чувствительность при более длительном диапазоне. Приемник Lite не имеет PA/LNA на них, поэтому его телеметрическая мощность как то, что чип RF SX1280 поставляется с 17 МВт.

Кроме того, нано-приемник поставляется с обычной внешней дипольной Т-антенной. Приемник Lite имеет керамическую антенну SMD и, по идее, это не так большой диапазон.

Если достаточно места, рекомендуем нано-приемник. На 65-85 мм дронах whoop с ограниченным пространством и нужен светильник, облегченный приемник является лучшим выбором.

Параметры

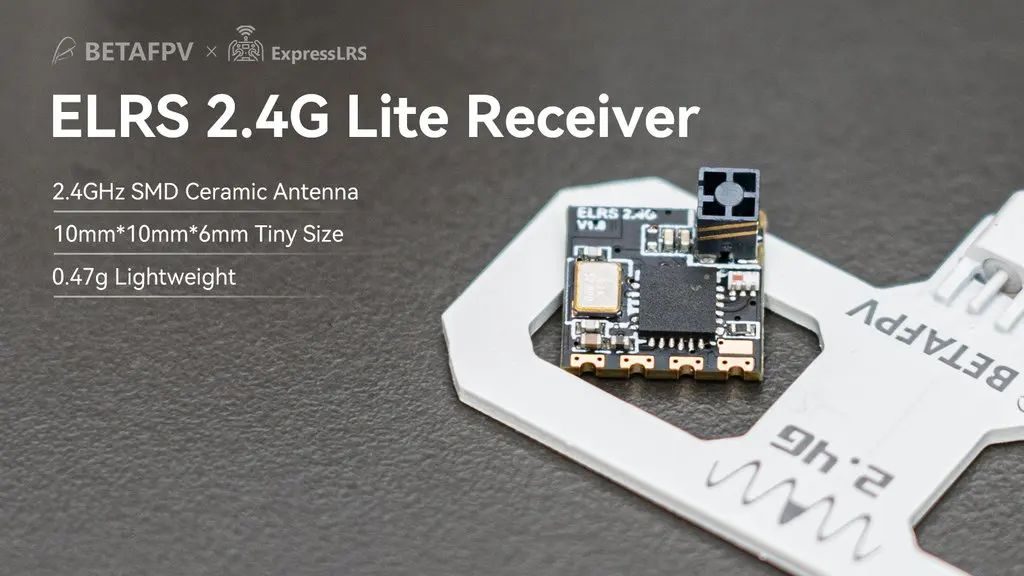

Вес: 0,47 г (с SMD керамическая антенна)

Размер: 10 мм * 10 мм

Мощность телеметрии: 17 МВт

Частотные полосы (Nano приемник 2,4G версия): 2,4 GHz ISM

Входное напряжение: 5 В

Антенна: встроенная керамическая антенна SMD

Схема

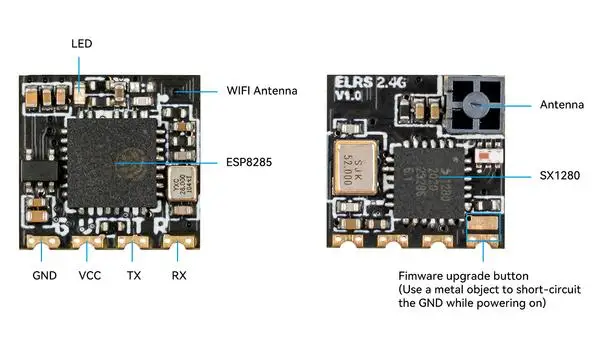

Lite приемник 2,4G схема версии как показано ниже.

Примечание: Версия прошивки приемника Lite, изготовленная нашей компанией ELRS 1.1.0; Инновационная команда ELRS официально выпустила версию 1.2.0, которая не совместима с версией 1.1.0. Мы предлагаем нашим клиентам обновить эту версию ELRS Receivers до 1.2.0 при необходимости. Примечательно, что модуль TX и приемник должны быть в той же версии ELRS, в противном случае частота не может успешно совпадать.

Узнайте больше о ExpressLRS

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проект на Github или присоединиться к обсуждениям в группе Facebook.

ExpressLRS основан на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

Конфигурация и привязка

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что плата контроллера полета Поддерживает последовательный протокол CRSF. Далее мы используем Контроллер полета с прошивкой Betaflight, чтобы показать, как настроить Протокол CRSF.

Соединение между приемником ELRS Lite и плата FC показано ниже.

Включите соответствующий UART (Е. Г. UART3 ниже) как серийный Rx на Betaflight Configurator ''ports'' tab.

На закладке «Настройка» выберите «серийное получение» на панели «получение» и выберите «crsf'' в качестве протокола. Телеметрия является необязательной здесь и уменьшит скорость обновления палки из-за тех слотов передачи, которые используются для телеметрии.

Приёмник Lite поставляется с официальным основным релизом протокола V1.1.0 и без привязки фразы. Приемник Lite может три раза вводить статус привязки при включении/выключении питания.

Плагин и отключение Lite приемника три раза;

Убедитесь, что светодиодный индикатор быстро мигает, что указывает на то, что приемник находится в режиме привязки;

Убедитесь, что модуль RF TX или радиопередатчик входят в состояние привязки, который посылает импульсный сигнал привязки;

Если приемник имеет прочный светильник, он связан.

Примечание: привязка один раз и приемник будет хранить информацию о привязке. Повторное питание и подключение успешно авто.

Примечание: Если вы переплавляете прошивку приемника с вашей собственной связывающей фразу, пожалуйста, убедитесь, что модуль TX имеет ту же привязку фразу. Модуль RF TX и приемник будут автоматически связываться в этой ситуации.

Руководство пользователя по загрузке BETAFPV ELRS Nano receiver. (Используйте то же руководство нано-приемника).

Посылка

1 * приемник BETAFPV ELRS Lite

2 * запасная термоусадочная трубка

4 * 30awg кремниевые соединительные провода (1 черный, 1 красный, 1 белый, 1 желтый)
