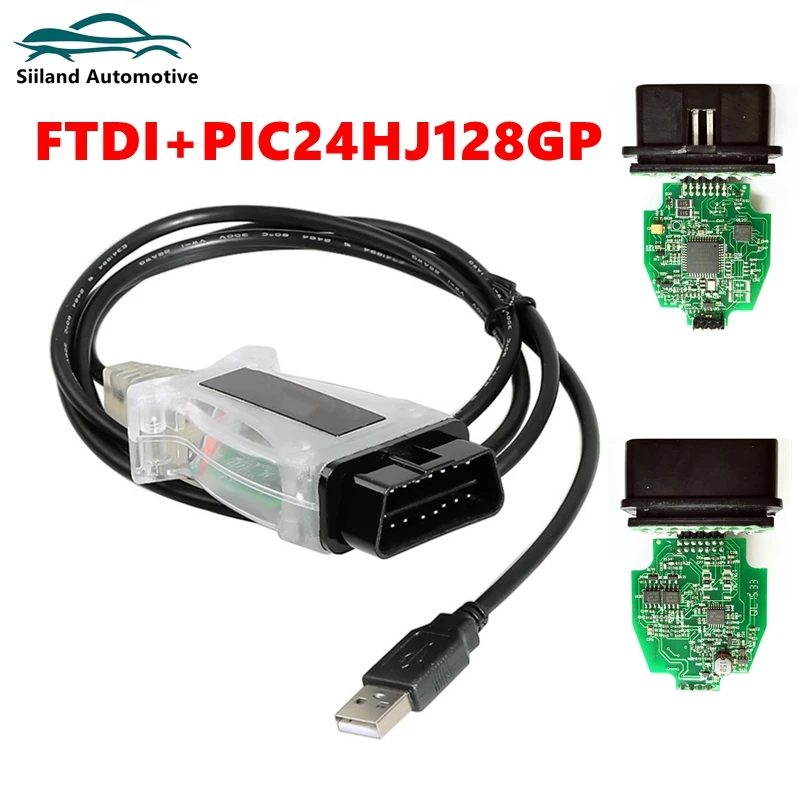

Чип PIC24HJ128GP V2.3.8 FTDI ELS27 Forscan OBD2 считыватель кодов для Ford для Mazda и Lincoln ELS 27 новейший 2.3.8 USB-сканер

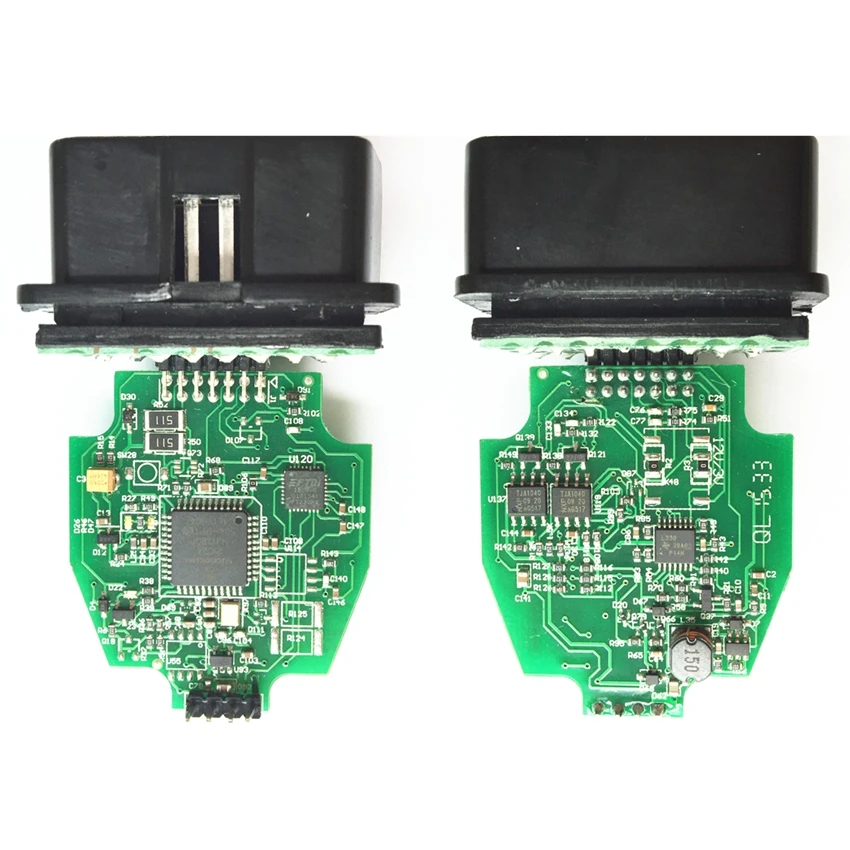

ITEM1:Двухсторонние чипы (PIC24HJ128GP + чип FTDI)

ITEM2:Односторонний чип

Разница между двумя сторонними версиями и одной боковой версией:

Выводы:

1. Описание одной боковой версии els27, но определяется как elm327 (match ELM327 pic18f25k80 + pl-2303). Этот elm 327 просто поместил доску в чехол с наклейкой els 27.

2. Одна боковая версия не переключается в режим MS-CAN. Только режим HS-can. И его скорость очень низкая.

3. Одна боковая версия PCB не поддерживает мигающий Глобальный Тип установки круиз-контроля или перезаписи генератор не будет работать.

ELS27 FORScan V2.3.8 с чипом PIC24HJ128GP и FTDI OBD2 диагностические инструменты Многоязычная работа для FORD/Mazda OBD 2 считыватель кодов

Примечания:

1. При установке и запуске программного обеспечения закройте антивирусную программу.

2. Отключите Интернет во время работы программного обеспечения.

Что такое FORScan?

Например, FORScan может обнаруживать модули, которые не видны для обычных сканеров OBD2, может показать вам коды неисправностей, которые никогда не отображаются сканерами OBD2, может показать вам PIDs, которые не поддерживаются любым сканером OBD2, выполнить конкретные тесты и процедуры обслуживания. Другими словами, FORScan может делать то, что обычные OBD2 сканеры не могут сделать.

Описание:

FORScan-это программный сканер для Mazda, Lincoln и для автомобилей Mercury, разработанный для работы над совместимыми адаптерами ELM327 и J2534 Pass-Thru.

FORScan разработан специально для Mazda, для Lincoln и для автомобилей Mercury. Таким образом, поддерживает конкретные особенности протоколов производителя, что делает FORScan более мощным в работе с этими моделями, чем любой обычный сканер OBD2.

Спецификация:

Чип:PIC24HJ128GP + FTDI чип/PIC18F25K80 + PL (опционально)

Совместимое транспортное средство:Для Mazda/для Lincoln/для Mercury

Функция: предназначен для работы над ELM327 и J2534 Pss-Thru

Поддержка ПК системы:Windows XP/7

Способ работы: работает через USB, не поддерживает wifi или bluetooth

Версия программного обеспечения:V2.3.8

Язык поддержки:Английский/Bosanski/Deutsh/испанский/французский/итальянский/Латышский/Литовский/Венгерский/польский

/Румынский/финишный/Турецкий/русский

Поддерживаемые транспортные средства:

Все для Mazda, для Lincoln, для автомобилей Mercury, которые могут быть обработаны поддерживаемыми адаптерами. Это 99% моделей после 2000 года и около 92% моделей после 1996 года (год, когда OBD2 стал стандартом в США).

Функция:

Определение конфигурации бортовой сети транспортного средства

Чтение и сброс диагностических кодов неисправностей из всех модулей (см. Список поддерживаемых модулей)

Чтение данных датчиков

Запуск диагностических процедур (еще не поддерживается в FORScan Lite)

Запуск процедур обслуживания (еще не поддерживается в FORScan Lite)

Поддерживаемые адаптеры:

ELM327

J2534 Pass-Thru

CANtieCAR (в режиме «FORScan»)

OBDLink SX/MX (STN11xx)

ELS27 (STN1170)

Поддерживаемые протоколы и шина:

HS CAN

MS CAN (только для J2534-2, CANtieCAR, OBDLink MX, ELS27 или модифицированного ELM327)

SCP

9141

Поддерживаемые модули:

Почти все модули доступны через Поддерживаемые протоколы.

Модуль управления силовым поездом (PCM)

Антиблокировочный тормоз/блок управления тягой (ABS)

Гибридный электронный кластер (HEC)

Левая разрядная лампа высокой интенсивности (LHID)

Правая высокоинтенсивная разрядная лампа (RHID)

Модуль динамики транспортного средства (VDM)

4X 4 модуля управления (4X4M)

Модуль управления кондиционером (ACCM)

Модуль управления аудио (ACM)

Блок управления аудио (ACU)

Альтернативный модуль управления топливом (AFCM)

Адаптивная система переднего освещения/автоматический нивелирующий модуль (AFS/ALM)

Адаптивная система переднего освещения (AFS)

Вспомогательный модуль управления нагревателем (AHCM)

Модуль аудио интерфейса (AIM)

Модуль автоматического выравнивания (ALM)

Модуль усилителя (AM)

Вспомогательный модуль интерфейса протокола (APIM)

Автоматическое управление ездой (дуга)

Система A-STOP (без системы холостого хода) (A-STOP)

Модуль управления рельефом (ATCM)

Весь модуль привода колеса (AWD)

Модуль управления зарядным устройством (BCCM)

Модуль управления батареей (BCM)

Модуль управления корпусом (BCMii)

Модуль управления корпусом/Универсальный электронный модуль (BCM/GEM)

Модуль управления корпусом B (BCMB)

Модуль управления энергией батареи (BECM)

Электронный модуль кузова (BEM)

Модуль телефона Bluetooth (BPM)

Модуль безопасности (CSM)

Мониторинг слепых зон (слева) (BSML)

Мониторинг слепых зон (справа) (BSMR)

Дистанционное Климатическое управление (RCC)

Модуль круиз-контроля (CCM)

Модуль зажигания отключения цепи (CDIM)

Компактный проигрыватель дисков (CDP)

Инструментальный кластер (INST)

Модуль блокировки колонны (CLM)

Задний модуль камеры (CMR)

Мастер подключения (CMU)

Модуль сотового телефона (CPM)

Центральный модуль таймера (CTM)

Модуль телематики конвергенции (CTMii)

Модуль цифрового аудио вещания (DABM)

Цифровой модуль управления аудио C (DACMC)

Модуль управления преобразователем постоянного тока в постоянный ток (DCDC)

Драйвер/двойной климатический модуль сиденья (DCSM)

Модуль управления редуктором (DCU)

Блок управления водительской дверью (DFDM)

Модуль двери для водителей (DDM)

Разворачиваемая система вытяжки (DHS)

Модуль сиденья водителя (DSM)

(Аудио) модуль обработки цифрового сигнала (DSP)

Электронный автоматический контроль температуры (EATC)

Тормозная Опора Rader (EBS)

Электронный датчик аварии (ECS)

Электрический стояночный тормоз (EPB)

Усилитель руля с электронным управлением (EPS)

Антиблокировочный тормоз/блок управления тягой (ESOF)

Модуль управления передним корпусом (F_BCM)

Модуль управления топливной добавкой (FACM)

Модуль интерфейса переднего управления/дисплея (FCDIM)

Модуль интерфейса переднего управления (FCIM)

Модуль интерфейса переднего дисплея (FDIM)

Модуль обнаружения переднего расстояния (FDSM)

Модуль управления передачей (TCM)

Модуль нагрева охлаждающей жидкости на топливе (FFH)

Пассивная противоугонная система (PATS)

Передний электронный модуль (FEM)

Модуль управления впрыском топлива (фасм)

Топливный модуль индикации (FIM)

Топливный насос (FIP)

Модуль управления передним освещением (FLM)

Топливный нагреватель (FOH)

Камера переднего зондирования (FSC)

Модуль системы пожаротушения (FSSM)

Складной верхний модуль управления (FTCM)

Универсальный модуль дисплея (GDM)

Универсальный электронный модуль/умная распределительная коробка (GEM/SJB)

Универсальный электронный модуль (драгоценный камень)

Универсальный Функциональный модуль (GFM)

Модуль глобальной системы позиционирования (GPSM)

Модуль переключения передач (GSM)

Модуль шлюза A (GWM)

Модуль управления налобным фонарем (HCM)

Модуль управления налобным фонарем 2(B) (HCM2)

Модуль выравнивания фары (HD_LVL)

Инструментальный кластер (IC)

Интегрированный модуль HVAC (HIM)

Модуль рулевого колеса с подогревом (HSWM)

Дисплей Головы вверх (HUD)

Модуль рулевого колеса с подогревом (HV)

Отопление вентиляция кондиционер (HVAC)

Интегрированный модуль воздушного мешка (IABM)

Умная городская Тормозная опора (ICA)

Интеллектуальный модуль круиз-контроля (ICCM)

Модуль информационных центров (ICM)

Блок управления инжектором (ICU)

Модуль управления внутренним освещением (ILCM)

Модуль управления приборной панелью (IPC)

Интеллектуальный модуль распределения питания (IPDM)

Модуль обработки изображений A (IPMA)

Модуль обработки изображений B (IPMB)

Модуль управления освещением (LCM)

Левый силовой модуль раздвижной двери (LPSDM)

Liftgate/модуль багажника (LTM)

Центр сообщений (MC)

Многофункциональный руль (MFSW)

Мультиинформационный дисплей (MID)

Модуль двигателя (MPM)

Навигационный контроллер (NAV)

Пневматическая подвеска (4WAS)

Кондиционер (AC)

Круиз-контроль (CCM)

Модуль блокировки рулевой колонки (SCLM)

4 колеса рулевого управления (WS4)

Модуль контроля скорости следующего поколения (NGSC)

Модуль управления батареей (OBD_BCM)

Модуль управления впрыском топлива (OBD_FICM)

Системный модуль классификации пассажиров (OCS)

Верхний дорожный компьютер (OTC)

Модуль помощи при парковке (PAM)

Модуль управления тормозом парка (PBM)

Пассажирский климатический модуль сиденья (PCSM)

Пассажирский климатический модуль сиденья 2 (задний) (PCSM2)

Блок управления дверями пассажиров (ДПМ)

Силовая Беговая плата (PRB)

Модуль управления рулевого управления (PSCM)

Модуль переднего сиденья (PSM)

Модуль управления задней частью (R_BCM)

Модуль управления задней аудиосистемой (RACM)

Дистанционный Противоугонный/Персональный модуль (рэп)

Модуль задней пневматической подвески (RASM)

Контроль температуры заднего воздуха (RATC)

Модуль управления удерживающим устройством (RCM)

Аудио задний блок управления (RCU)

Задний электронный модуль (REM)

Дистанционный аварийный спутниковый модуль сотовой связи (RESCU)

Развлекательный модуль заднего сиденья (ретм)

Пульт дистанционного управления (RFA)

Модуль задних ворот/багажника (RGTM)

Выдвижной жесткий верх (RHT)

Система вентиляции заднего отопления (RHVAC)

Дистанционный вход без ключа (RKE)

Модуль управления задним освещением A (RLCMA)

Блок управления задней левой дверью (DRDM)

Правый силовой модуль раздвижной двери (RPSDM)

Блок управления задней правой дверью (PRDM)

Монитор давления в шинах (RTM)

Мониторинг заднего транспортного средства (RVM)

Модуль датчика угла поворота руля (asm)

Умная Тормозная поддержка/Mazda радар круиз-контроль (SBS/MRCC)

Модуль управления рулевой колонной (SCCM)

Рулевая колонка/приборная панель/Освещение (SCIL)

Модуль управления сиденьем E (SCME)

Модуль управления сиденьем G (SCMG)

Модуль управления сиденьем H (SCMH)

Селективное каталитическое снижение (SCR)

Спутниковая система цифрового аудио приемника (SDARS)

Модуль управления рулевого управления (SECM)

Дополнительный модуль управления OBD A (SOBDM)

Дополнительный модуль управления OBD C (SOBDMC)

Модуль контроля обнаружения боковых препятствий-левый (SODL)

Модуль контроля обнаружения боковых препятствий-справа (SODR)

Модуль распознавания речи (SRM)

Дополнительная удерживающая система (SRS)

Умный Стартовый Блок (SSU)

Модуль управления тормозом прицепа (TBC)

Модуль управления энергопотреблением (EMM)

Модуль отслеживания и блокировки (TBM)

Передача чехол Управление модуль (ицаи)

Модуль телеметрического блока управления (TCU)

Монитор давления в шинах (TPM)

Модуль управления дальностью передачи (TRCM)

Модуль прицепа (TRM)

Переменный вспомогательный усилитель руля (VAP)

Аварийная система обмена сообщениями (VEMS)

Кластер виртуальных изображений (VIC)

Модуль безопасности транспортного средства (VSM)

Упаковочный лист:1 x OBD2 ELS27 FORScan1 x CD
