Новая плата усилителя мощности PASS F5 pure класса А (комплект) на канал

Fever materials American PASS F5 чистый класс А 25 Вт усилитель мощности комплект деталей (на канал)

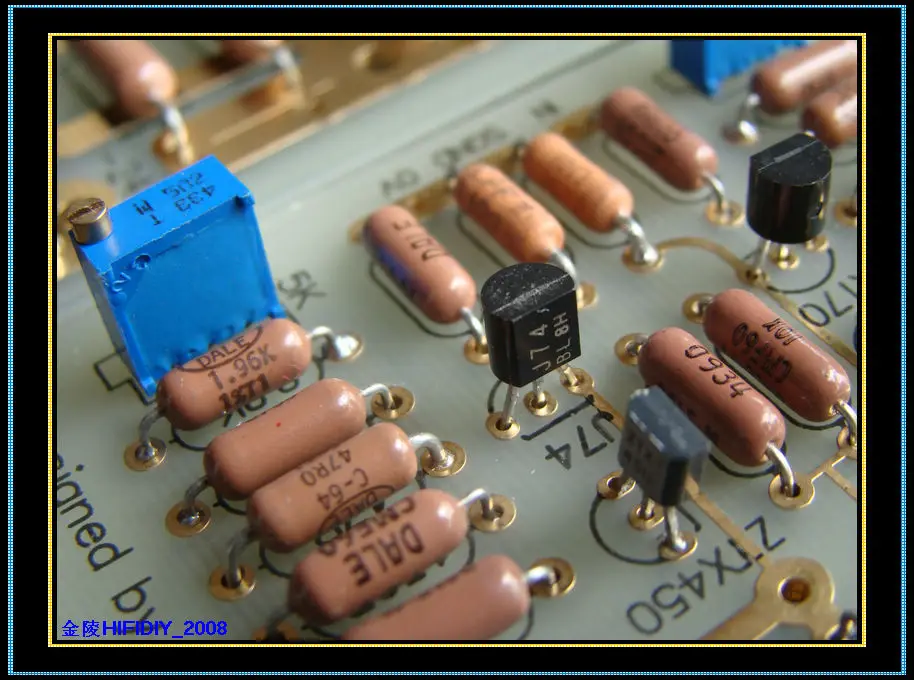

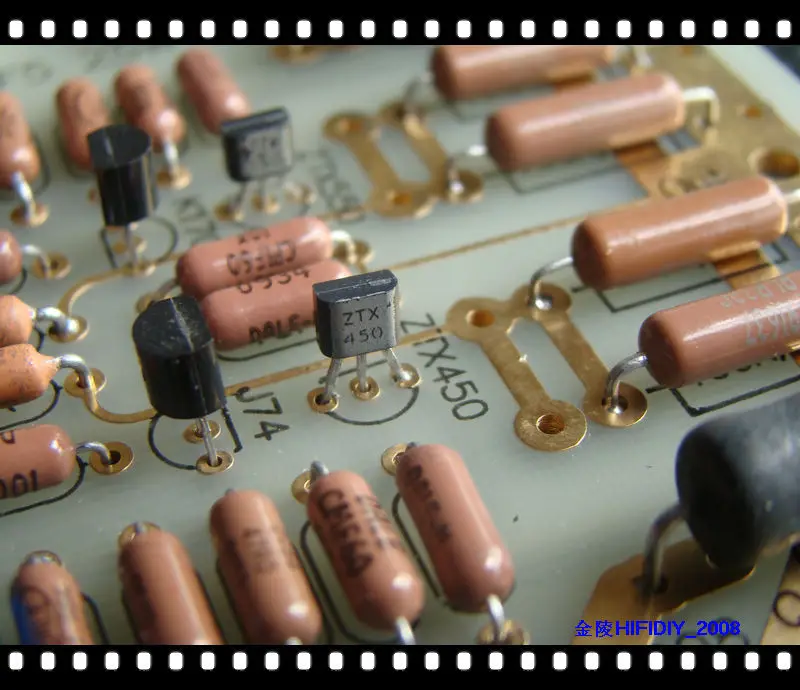

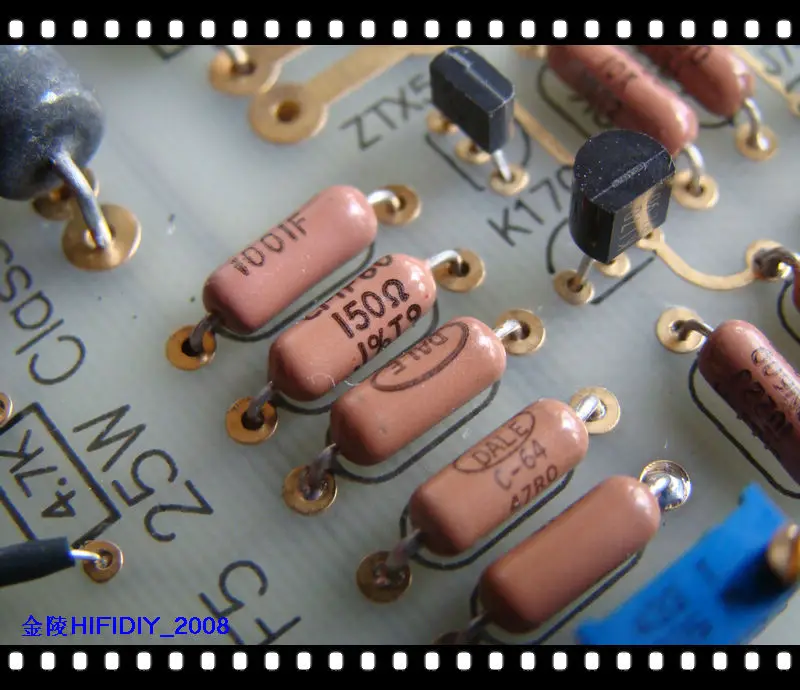

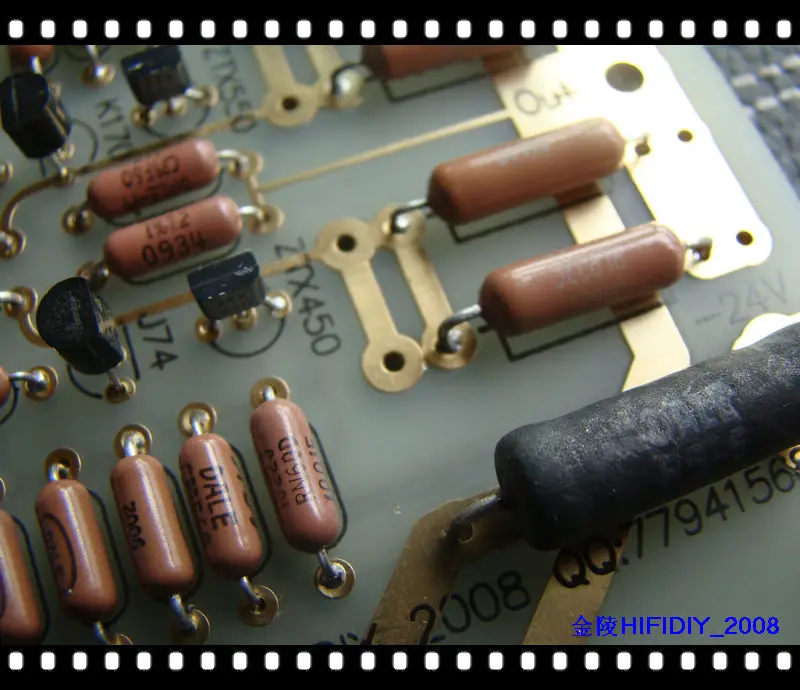

(Все фотографии сделаны в натуральной форме)

1). Импортный высококачественный утолщенный FR-4 двухсторонний лист, 2 унции толстой медной фольги, полностью покрытая золотом обработка, Высококачественная атмосфера и высокое качество.

2). Двухканальный дизайн, разумное направление потока сигнала, чрезвычайно короткий путь, одно точечное заземление, каждый канал оснащен парой выходных высокомощных полевых трубок (новый оригинальный IRFP240 IRFP9240 США)

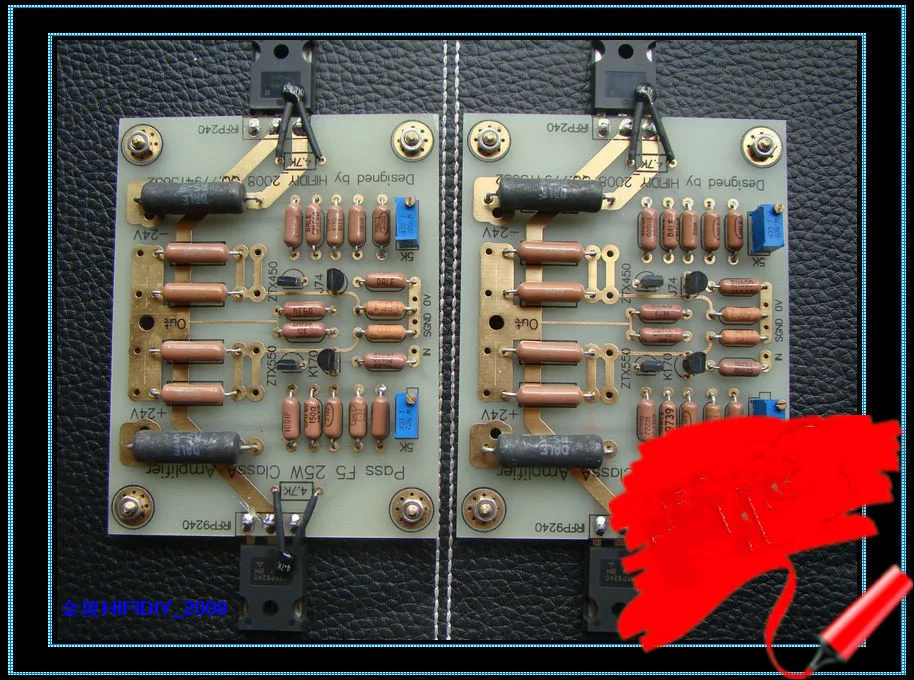

3). Размер платы на канал: длина 98 мм * ширина 76 мм * толщина 2 мм; Размер монтажного отверстия: мм x мм.

4). Левый и правый звуковые каналы могут питаться независимо, что может эффективно улучшить Разделение каналов и четкое воспроизведение звукового поля. Недостаток независимого источника питания заключается в том, что стоимость увеличивается; Общая мощность двухканального трансформатора составляет не менее 500 Вт или более, если два трансформатора 500 Вт могут использоваться отдельно от источника питания, это самый идеальный вариант. Что касается выбора трансформатора, тороидальный трансформатор более HIFI, трансформатор e-типа более привлекательный и более listenable, а трансформатор R-type имеет более четкий звук и более сбалансированный. Вторичное выходное напряжение трансформатора: двойной 18 в-20 в, рекомендуется четыре провода двойного моста выпрямления используется. Золотисто-герметичный мост IR рекомендуется для Выпрямительного моста. Емкость тока составляет около 35 А, а Выдерживаемое Напряжение-400 В-600 В. Общая емкость электролиза фильтра составляет около 80000 мкФ. Выберите абсолютно новый электролиз фильтра как можно больше. Bi, RIFA169, PHILIPS BC (синий шестиугольный уровень Q), американский большой D, ROE, британский BHC и другие известные бренды электролиза, не могут найти хороший цвет, вы можете выбрать внутренний Jianghai CD135 также очень хорошо, вы можете использовать индуктивность, если это возможно на 1-1,5 мгн, Низкочастотный дроссель с токовой мощностью 10-12 А образует схему фильтра CLC. В это время емкость конденсатора может быть соответствующим образом уменьшена, но очарование машины может быть значительно увеличено. Вы также можете обратиться к оригинальной машине для выбора схемы фильтра CRC. (См. Оригинальное изображение ниже).

5). Так как PASS A5 питается от источника питания постоянного тока около +/-24 В, каждая Выходная силовая трубка имеет тихий ток 1.3A, поэтому статическое энергопотребление на канал составляет около 90 Вт, И статическое энергопотребление двух каналов составляет около 180 Вт, Таким образом, вы должны выбрать достаточно радиатора гарантирует тепловыделение. Необходим радиатор весом более 10 кг. Температура радиатора должна быть тронута рукой более 5 секунд. Кроме того, звук радиатора идеально подходит, когда температура радиатора составляет около 50 градусов.

Шаги по сборке и отладке:

Пожалуйста, обратите внимание! Очень возможно отключить фейерверки, если вы не выполните шаги отладки! Поэтому внимательно прочитайте следующие меры предосторожности для сборки и отладки!

Первый шаг: в соответствии со значением, отмеченным на плате, все детали собираются и паиваются в порядке от низкого до высокого, от маленького до большого, первое сопротивление и емкостные компоненты, второй транзистор, затем JFET, MOSFET. При пайке JFET обратите особое внимание на утечку паяльника. По соображениям безопасности рекомендуется отсоединить паяльник при пайке JFET и использовать остаточную температуру паяльника для припоя, чтобы предотвратить повреждение JFET. После завершения пайки, пожалуйста, внимательно проверьте, есть ли какие-либо неправильные детали или неправильная последовательность штифта трубы, и внимательно сравните с фактическим изображением образца ссылки, И отрегулируйте P1 и P2 (синий потенциометр 5K 3296), чтобы сделать его параллельным с P1 и P2 после подтверждения правильности. Сопротивление двух резисторов 2K на обоих концах составляет около 500 Ом, измеряется с помощью мультиметра.

Шаг 2: Установите доску на радиатор. Не забудьте изолировать силовую трубку и радиатор изолирующими прокладками. Изоляционные материалы включают слюду, Алюминиевые керамические изоляционные прокладки, изоляционную ткань и т. д. Лучшая теплопроводность-Алюминиевые керамические изоляционные прокладки, если вы используете слюду или керамические изоляционные прокладки, вам нужно смазывать теплопроводную силиконовую смазку, И Термопаста для 4,7 K NTC Термистор резистор и нажмите на него на силовая трубка. 4,7 K NTC Термистор резистор используется для того, чтобы закрыть температуры петли и быстро стабилизировать статический ток. Это очень важно для надежности машины, не будьте небрежными!

Шаг 3: Подключите кабель питания, внимательно проверьте и подтвердите правильность подключения. Если нет автоматического регулятора напряжения, подключите лампу накаливания 60-100 Вт в серии к основному предохранителю трансформатора. Если есть проблема на плате, когда питание включено, просто не фейерверки больше. Включение, лампа-светильник мигает и темнеет, что указывает на то, что цепь не неисправна. Если лампочка всегда включена, проверьте, неисправна ли цепь, и продолжайте включаться после удаления неисправности; используйте мультиметр для измерения падения напряжения резистора 2K, подключенного параллельно с P1 и P2. Сколько стоит, это около 3 в начале, если это нормально, продолжайте следующий шаг.

Шаг 4: Отрегулируйте потенциометр 5K близко к IRFP240 на один поворот против часовой стрелки и Отрегулируйте потенциометр 5K близко к IRFP9240 по часовой стрелке, проверьте падение напряжения резистора 2K, подключенного параллельно с потенциометром 5K близко к IRFP240, и отрегулируйте два потенциала в свою очередь. Сделайте падение сопротивления 2K до 4 в, затем Используйте мультиметр для мониторинга падения сопротивления 0,5r/5 Вт источника IRFP240 на уровне милливольт постоянного тока, отрегулируйте два потенциометра, чтобы сделать сопротивление 0.5R/5 Вт падение до 0,6 в, и выход средней точки постоянного тока дрейф составляет около 0.1мв.

Шаг 5: Мощность в течение примерно 10 минут и таким образом, чтобы 0.5R/5 Вт сопротивление падение напряжения 0,6 V, а на выходе середину DC дрейф составляет около 0.1mV. Повторите это много раз, пока не стабилизируется, и температура радиатора контролируется при 50 градусах. Слева и справа (вероятно, рука может удерживать более 5 секунд), звук лучший. Затем вы можете подключить динамики и слушать замечательную музыку.

Введение для передачи F5:

Нельсон Пасс, основатель Pass Labs, в настоящее время ушёл из фактического дизайна и управления и теперь стал советником. На веб-странице компании, в дополнение к массовым продуктам, мы также можем увидеть блок «сделай сам» и другой блок «Первый ватт», это любимая работа Нельсона пасса. Как следует из названия, DIY-это идея и дизайн маршрута, предоставленный Нельсоном пассом. Приглашаем всех принять участие. Вы можете использовать простые и дешевые компоненты, или вы можете сделать их за свой счет. Посетите http://www.passdiy.com. Для справки есть много фотографий на/default.html. Nelson Pass всегда пользовался уважением в аудио индустрии и аудиофиле. Он не только производит высококачественные усилители, но также включает в себя бескорыстный обмен, чтобы способствовать развитию аудиосхем с более высокими идеалами. До того, как Нельсон Пасс пришел в аудиоиндустрию, он уже был вкладчиком в аудио журнал «сделай сам» «аудио электроника», издавая много творческих линий, И «Zen», о котором говорят многие поклонники DIY,-это шедевр Nelson Pass. После объявления деталей маршрута многие эксперты были привлечены, чтобы присоединиться к их предложениям по оптимизации маршрута, и маршрут «Zen» также был постоянно улучшен. Первый ватт известен как «Проходная кухня Nelson pass», рекламирует низкомощный и высококачественный усилитель мощности, произведенный Nelson Pass ограниченно. Он считает, что «Первый ватт музыки является самым важным». Продукты, продаваемые на первом веб-сайте Watt, разработаны с оригинальным намерением. Близко к этому предложению. Мы можем найти на картинке, что усилитель мощности First Watt прост в Экстриме изнутри и снаружи. Возьмите F5 задний этап в качестве примера, используя JFET и MOSFET для формирования двухступенчатого push-pull класса усилителя с частотной реакцией DC-500 кГц. Нет конденсатор с алюминиевой крышкой, в звуковой дорожки, уровень искажений составляет всего 0,01, при этом очень тихая и имеет хорошее Демпфирование коэффициент, таким образом, не беспокойтесь о том, как много ватт есть. Мягкое качество звука-это то, о чем больше всего заботится Нельсон пасс.

Индекс параметров PASS F5:

● Форма: стереоусилитель

● Искажение: @ 1 Ватт. 001% до. 005% @ 1 кГц

● Входное сопротивление: 101 ком

● Коэффициент демпфирования: 60

● Выходная мощность: стерео 8 Ом 25 Вт @ 1% THD, 1 кГц

● Усиление: 15,3 дБ

● Максимальный выход без обрезки: +/-20 вольт

● Максимальный выходной ток: 10 ампер

● Пропускная способность: 0 дБ @ DC, -3 дБ @ 1 МГц

● Шум: 60 УФ (невзвешенный, 20-20 кГц)

● Потребляемая мощность: 180 Вт

●Slow плавкий предохранитель: 1,5 @ 230VAC

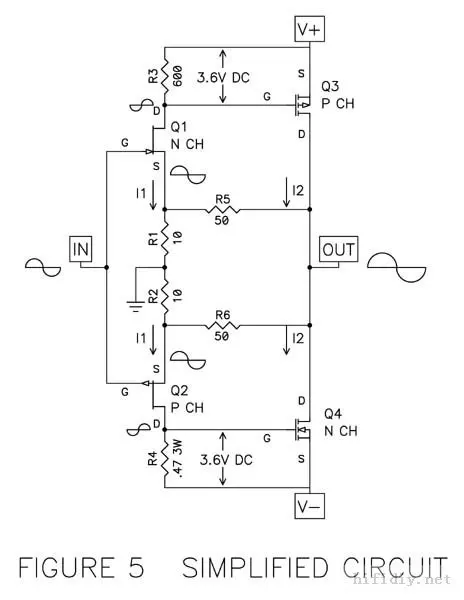

原理简图:

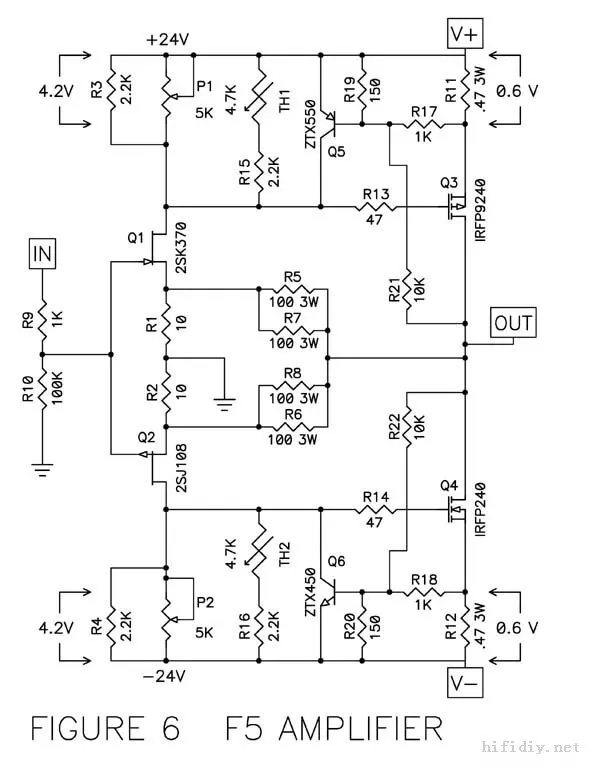

原理图:

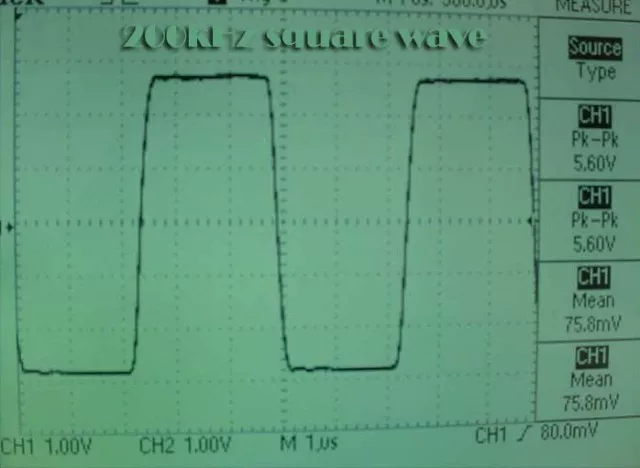

200KHz 方波响应波形:

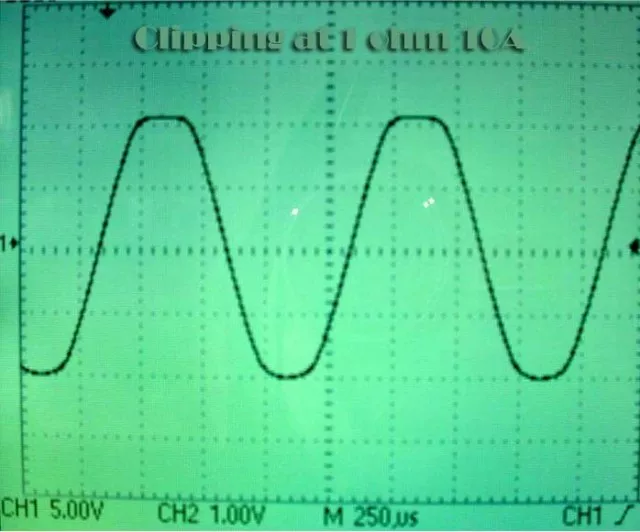

10A 峰值输出削波图形:

失真曲线:

噪音频谱曲线:
