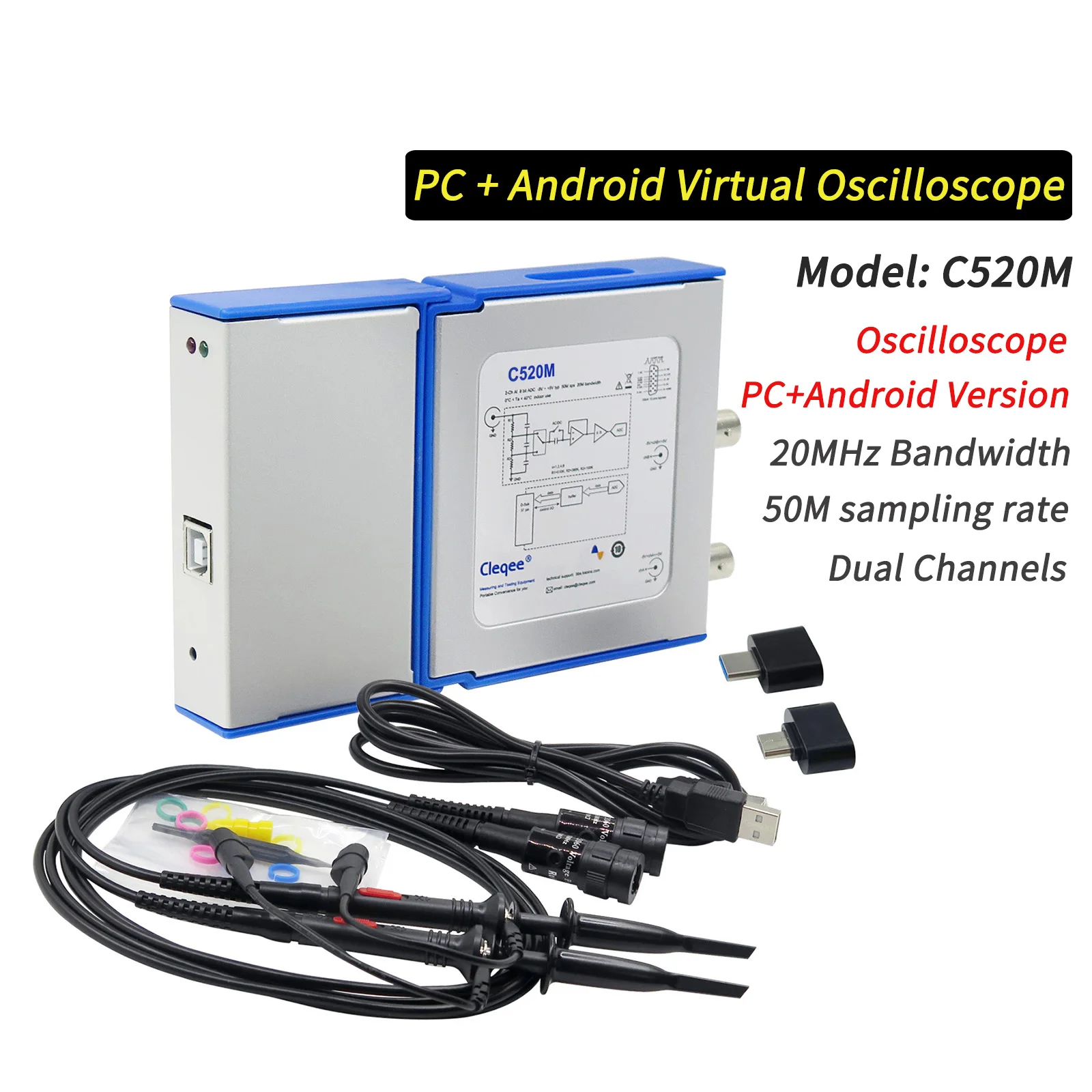

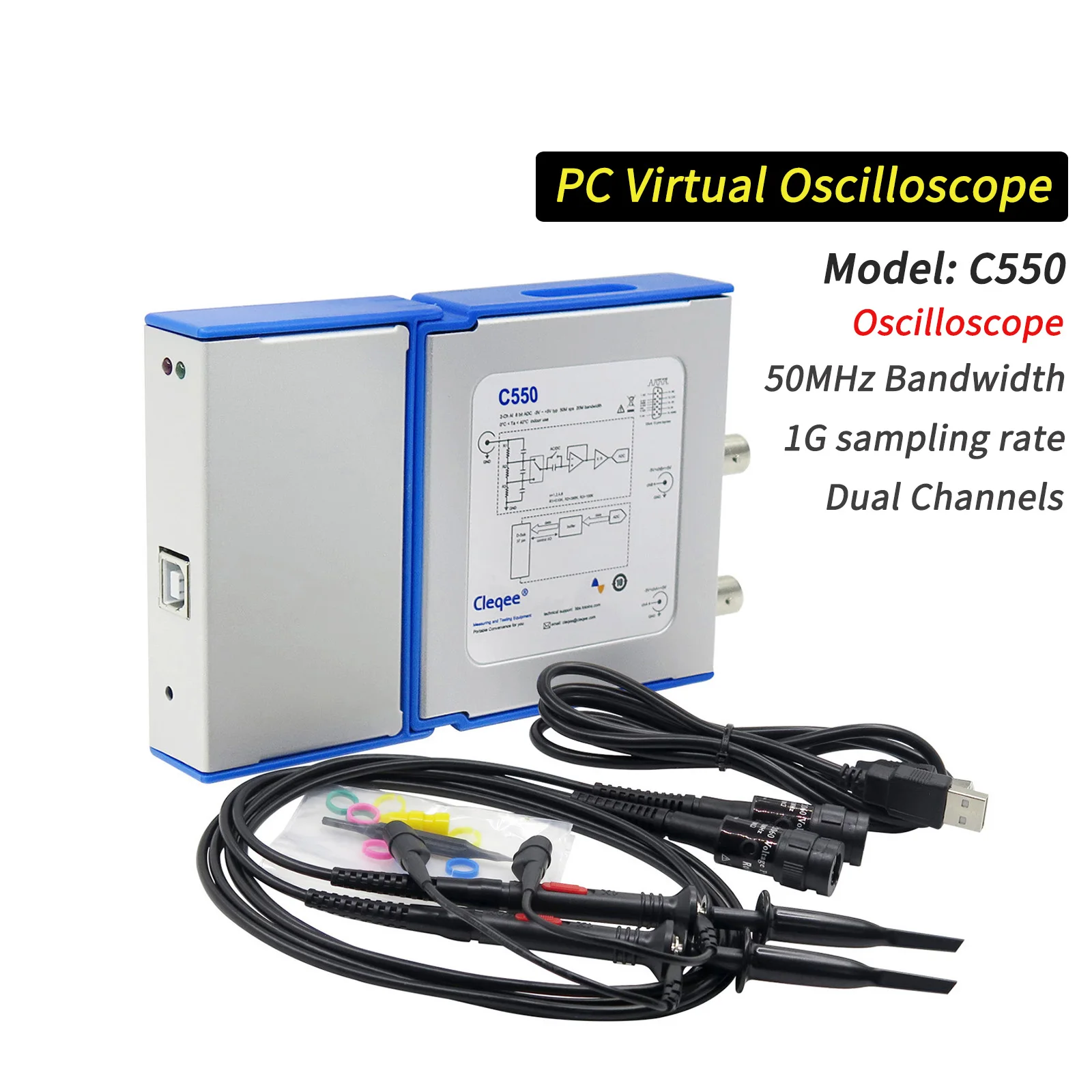

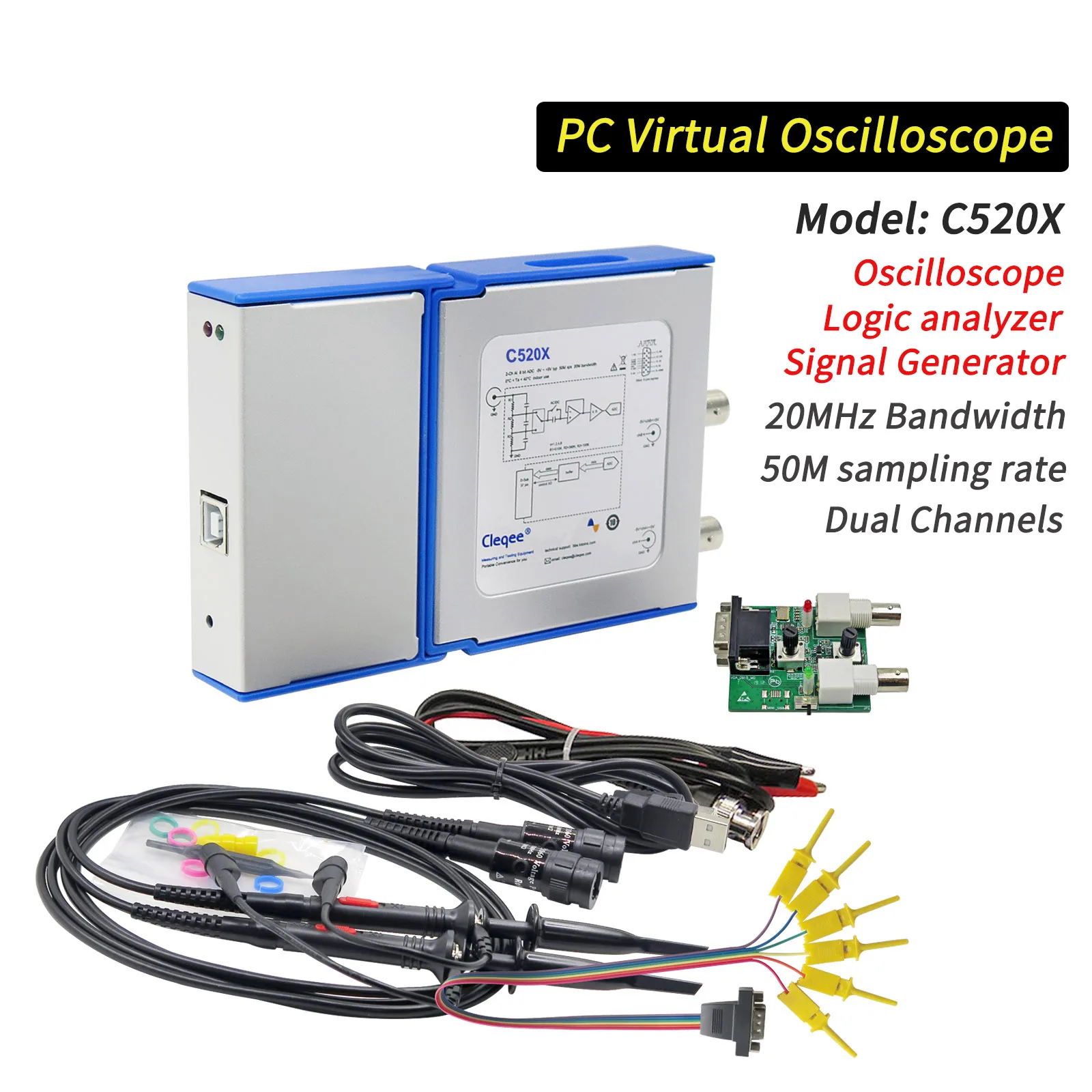

C520 Series 2 CH USB Android PC виртуальная цифровая стандартная полоса пропускания 20M 50M генератор сигналов логический анализатор

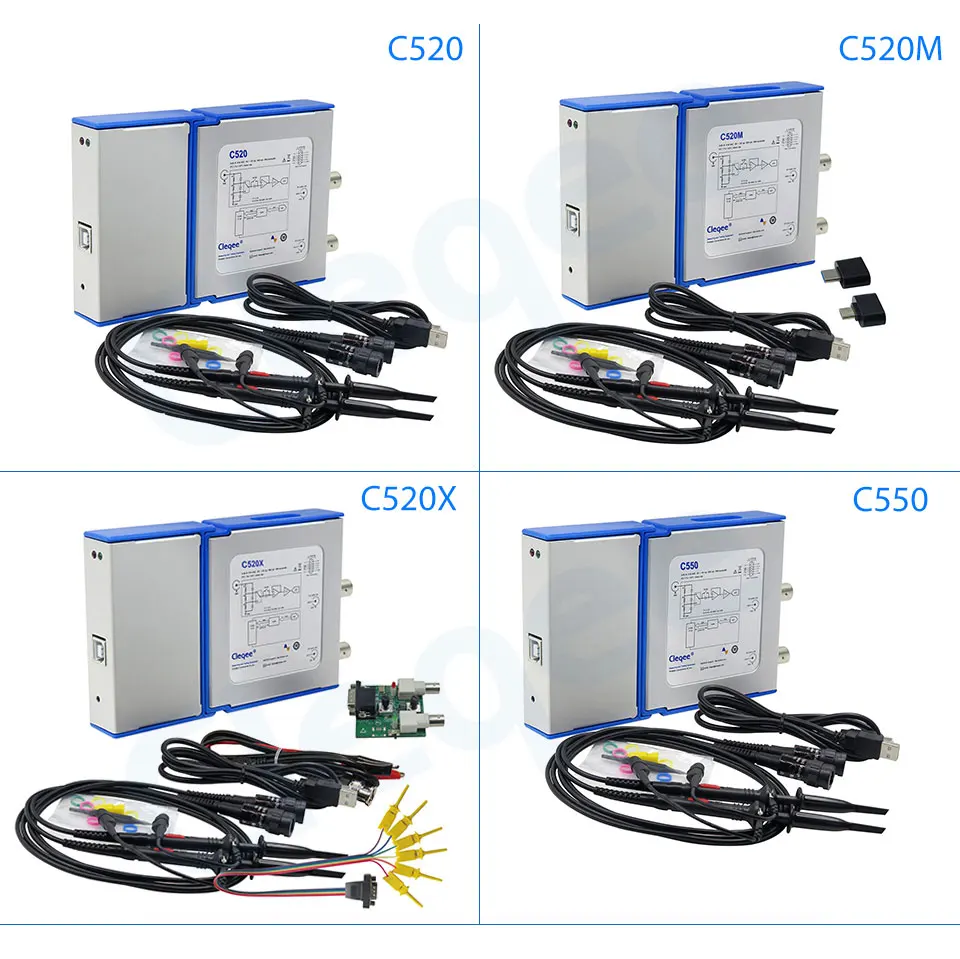

Диффузный C520 C520M C520X CC550

С первого взгляда

Модель:

C520

C520M

C520X

C550

Входные каналы:

2

2

Максимальная частота дискретизации (S/s):

50 м

1 г

Полоса пропускания (-3 дБ):

20 м

50 м Гц

FFT:

Да

Да

Да

Да

Регистратор данных:

Да

Да

Да

Да

Расширение ввода/вывода:

Да

Да

Да

Нет

Декодирование последовательной шины:

Нет

Нет

Нет

Да

Аппаратный триггер:

Нет

Нет

Нет

Да

Ext механизм запуска Поддержка модуля:

Нет

Нет

Нет

Да

Поддержка модуля генератора сигналов:

Нет

Нет

Да

Нет

Поддержка модуля логического анализатора:

Нет

Нет

Да

Нет

Ссылка для загрузки программного обеспечения осциллографа:

Https://drive.google.com/drive/folders/1Py0I-_Uud0JqKU4wiCyk8YOeHiVqj_y-

C520 (OSC482)

C520M(OSC482M)

C520X(OSC482X)

C550(OSC2002)

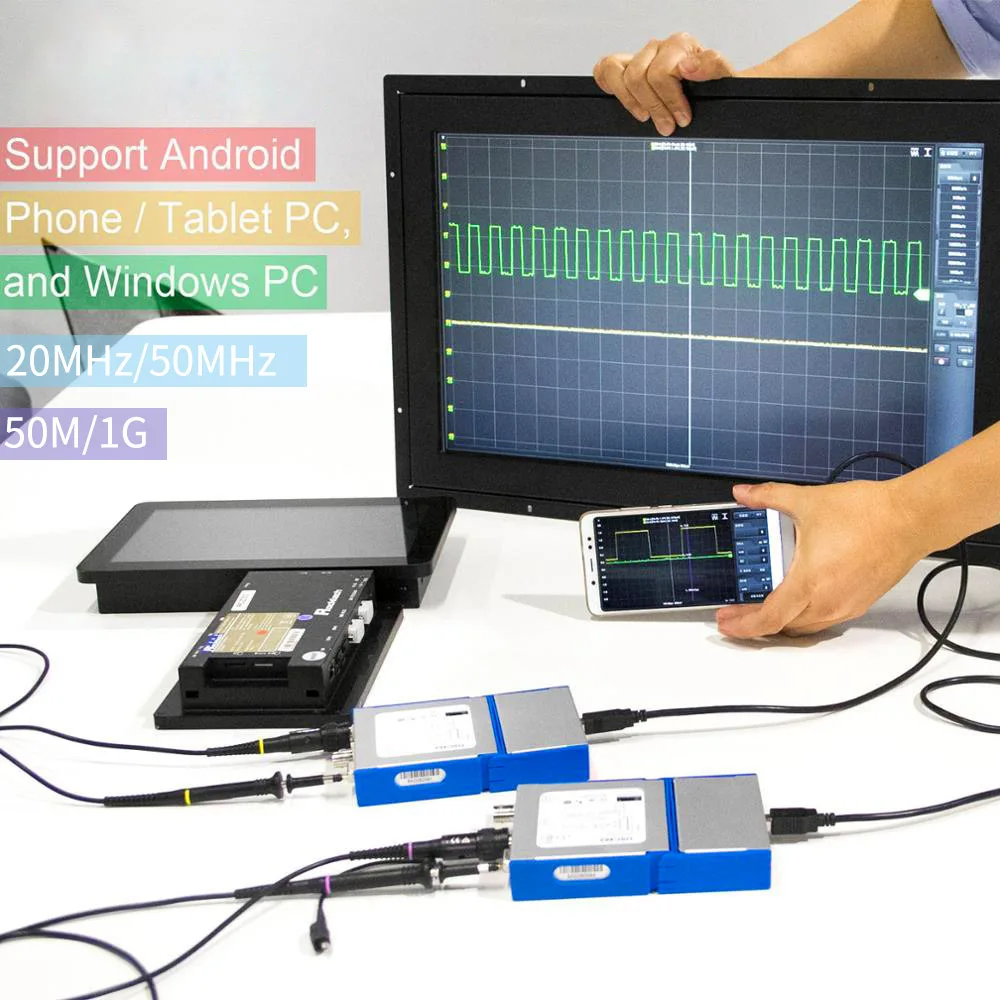

Требования

C520MНе поддерживает все виды устройств Android. Клиентам может потребоваться проверить свой Android телефон/планшет с этими требованиями, или проверить список поддержки.

Операционная система устройства

Android API 16 + (Android 4,1)

Тип устройства

Телефон, планшет, ТВ-бокс

Характеристики устройства

Поддержка USB OTG, 2 Гб оперативной памяти или более

Кабель USB OTG

B type male to micro c , type c или другие (зависит от вашего Android устройства)

Usb-осциллограф

LOTO OSC482M

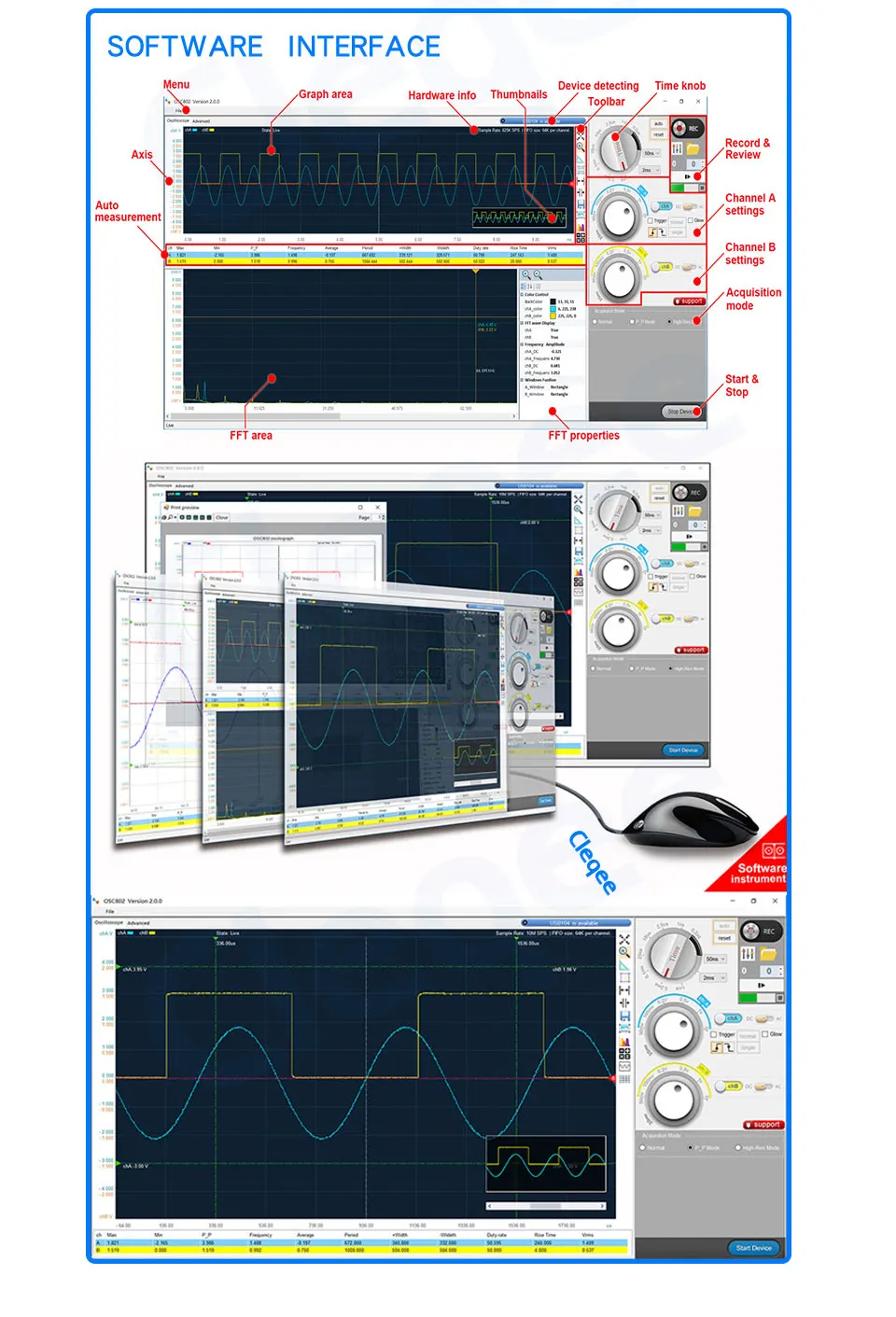

Характеристики приложения

Высокая частота кадров

Осциллограф в реальном времени, до 500 сканирования в секунду и 25 кадров в секунду.

Входной диапазон

± 250mV до ± 5 вольт постоянного тока (для X1 зонд).

± 2,5 V постоянного тока до ± с алюминиевой крышкой, 50В (для X10 зонд).

± 25 В до ± 500 В (для зонда X100).

Частота дискретизации

500Sa/s до 48MSa/s.

Длина памяти

1024 образцов.

Триггер программного обеспечения

И AC/DC

Улучшенный программный триггер со стабилизатором. Автоматический, нормальный и одиночный триггер. Управление AC/DC.

Полная статистическая информация

Пиковое, максимальное, минимальное, RMS и значение постоянного тока. Частота и рабочий цикл. Курсоры для ручных вычислений.

FFT

Обработка в режиме реального времени с возможностью выбора среди нескольких окон. Пиковое определение и функции пикового удержания. Доступно только для канала A.

Sinc Интерполятор

Интерполятор Sinc с бесконечной частотой выборки для лучшего просмотра сигнала. Максимальная видимая частота = частота дискретизации/4.

Эффект распада фосфора

Печать нескольких следов сигнала на экране.

XY Plot

Рассчитать и визуализировать разницу между 2 сигналами, амплитудой, частотой, фазой и задержкой.

Математические Функции

Применение операций на одном или обоих каналах: invert, +, -, x, :

Установка зонда

Прямой расчет значения тока в соответствии с используемой настройкой зонда (x1, x10).

Экспорт данных

Данные доступны в. Формат csv и Matlab.

Калибровка

Доступна функция калибровки.

Другое

Функция скриншота.

Это список обновлений, которые мы в настоящее время поддерживаем. Если у вас есть новая информация об устройстве, пожалуйста, свяжитесь с нами для обновления.

Поддержка

Не поддерживает

Пиксель 2 XL

Aquaris E5 FHD

OPPO A59S R9S

HM Note 2

LGE V20 (Эльза)

VIVO X9 X20PLUS

Leagoo KIICAA MIX

ZenFone 3 Max

X21

HTC M8

X10

HUAWEI P20

Samsung S3

ZenFone 3 Zoom

Samsung GT-N5110

M3s

Кошка S60

LG G3

Iconia One 8

HP 7,1

Oppo A1601

Фон 7

Prestigio PMT3101

GT-810

Прокладка трансформатора (TF103C)

Один

Blackview BV8000 Pro

Дроид Турбо 2

Asus ZenFone 2

Xperia X

Sony Xperia XZ Premium

Dell Venue 8

Iconia One 8

HTC One

ZenFone 4 Selfie

Aquaris E5 FHD

HM Note 2

Nexus 7

Галактика

S Duos2

Lenovo

Таб 10

S4

TAB 2 A10-30

S6 edge +

Кран

Tab S3

TAB3 7 Essential

Таб е 9,6

K5 Note

Tab S2 8,0

HUAWEI

X7

Tab A (2016)

BLN-AL40

S7

NOVA 3I

S7 edge

P8

Примечание 2

P9

Note4

Мат 9

Note8

NOVA 2PLUS

Note9

MATE 10 PRO

Grand Prime

Honor 9

J1 (2016)

Honor 7X

J7

X7

J7 Pro

BLN-AL40

Xcover2

Мото

X (2-го поколения)

А3

Premier

S9

G (5-го поколения)

A8 звезда

Дроид Турбо 2

A9 Pro

Z Play

LG K8

ZenFone 3 Max

LG G4

X10

Nexus 6

Samsung GT-N5110

Acer B1-820

Xperia Z3

Xperia X Compact

ZenFone 3 Zoom

Фон 7

M3s

OnePlus5T

LG G3

Le Max2

HP 7,1

GT-810

K5 Plus

Один

HTC One

ZenFone 2

Дроид Турбо 2

VIBE K6 Note

Nexus 7

KEYone

Xperia X

7 Voyager

Dell Venue 8

Xiaomi

Смесь

A2 Lite

Redmi

Примечание 4

4X

5 Plus

Note 5 Pro

4 Pro

4X

Примечание 2

S2

3S

Острый

AQUOS S2

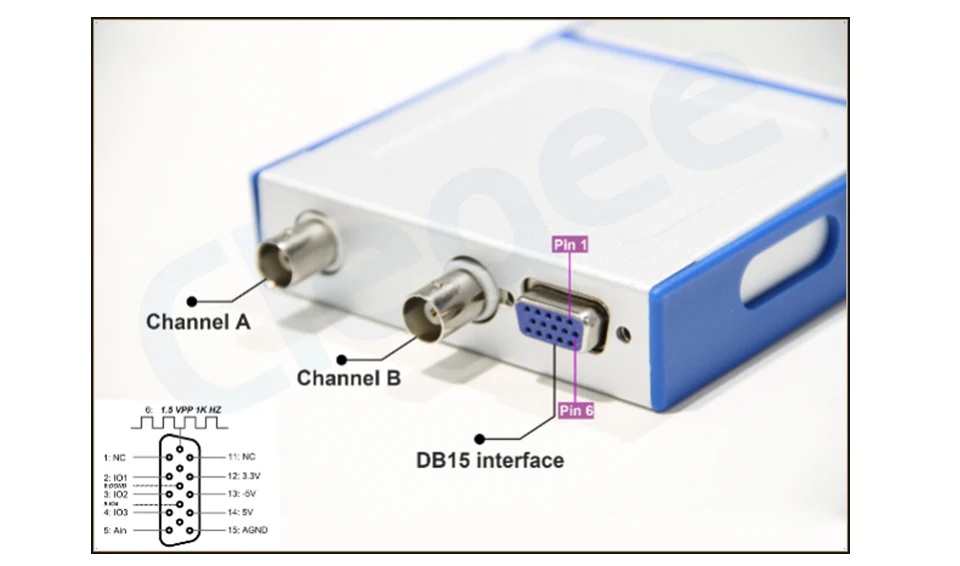

Выберите пин-код IO, который должен использоваться в качестве выходного сигнала, и выберите соответствующий выходной блок, выберите высокий или низкий выходной уровень для изменения состояния pin-кода.

Ио-контакты могут быть настроены на получение уровней TTL, выбрав контрольный блок ввода. Нажав на кнопку refresh, вы можете получить входной уровень. Высокий уровень отображается как зеленый значок с 'H' в середине, низкий уровень отображается как серый маленький значок с 'L'.

Безбумажный регистратор-это регистратор данных или устройство сбора данных, используемое для записи данных измерений с течением времени. Безбумажный рекордер на основе аппаратного обеспечения виртуального осциллографа имеет возможность записывать собранные или вычислительные данные в системе хранения внутри программного обеспечения на временной основе, не потребляя каких-либо бумаги, ручки или чернил. Общие собранные данные-напряжение, ток и т. Д.

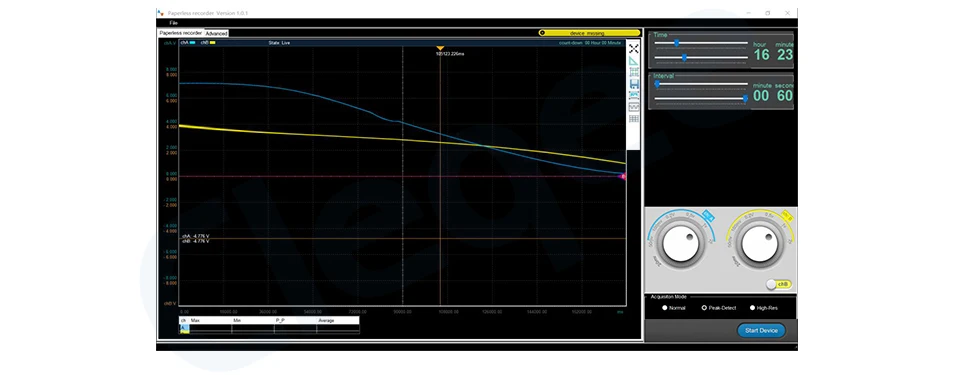

Введение в программное обеспечение безбумажного рекордера

Если аппаратное обеспечение отключено или программное обеспечение не имеет доступа к устройству, фон дисплея станет желтым, показывая текстовое оповещение.

Примечание

Безбумажное программное обеспечение рекордера имеет эксклюзивный доступ к устройству OSC2002. Таким образом, устройство может использоваться только с одним программным обеспечением одновременно.

Установите общую продолжительность записи

Эта панель позволяет установить продолжительность записи; Она может быть установлена в диапазоне 1 минуты ~ 3 дня.
