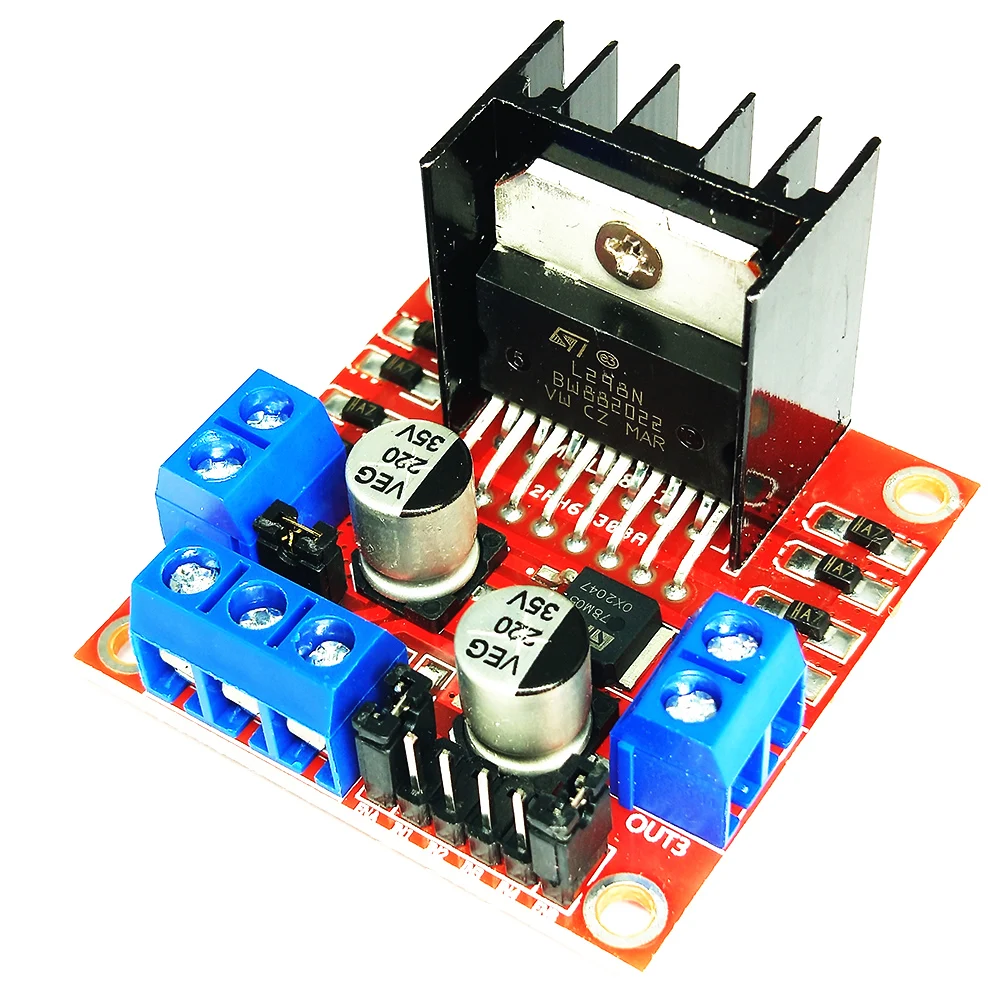

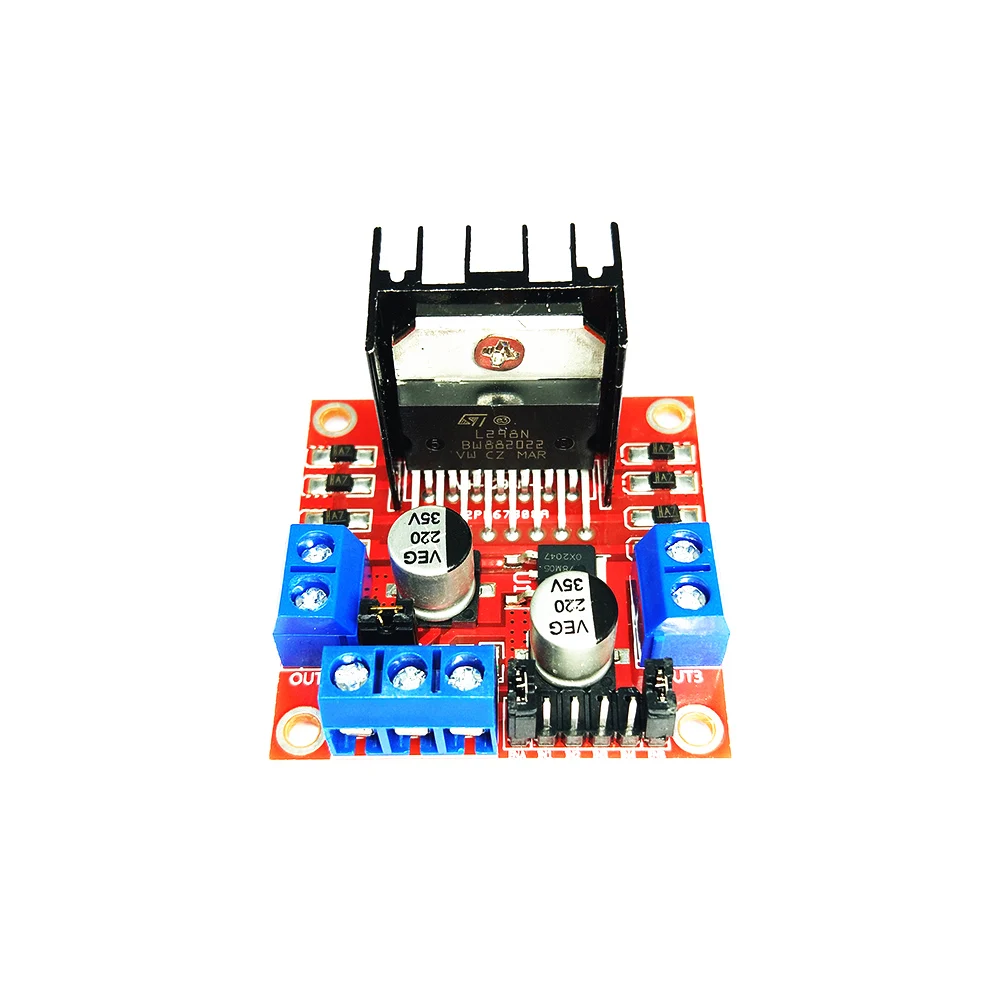

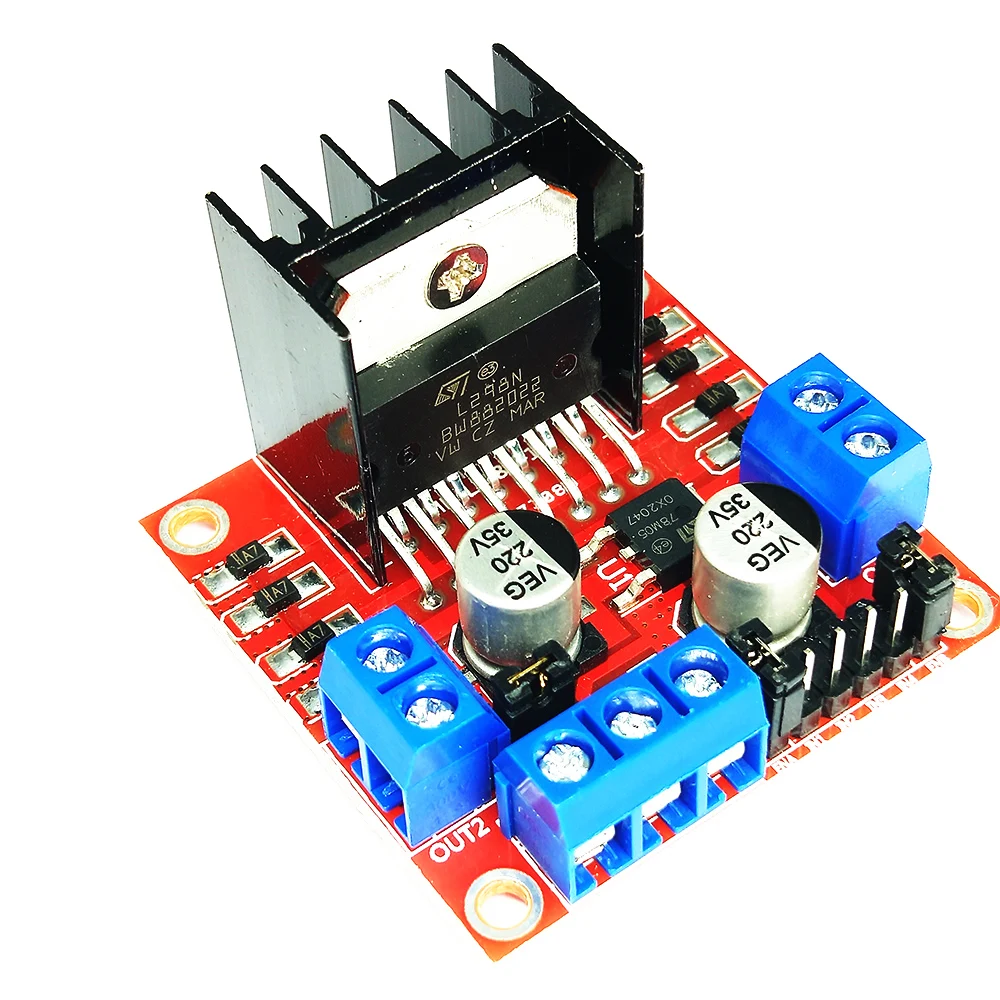

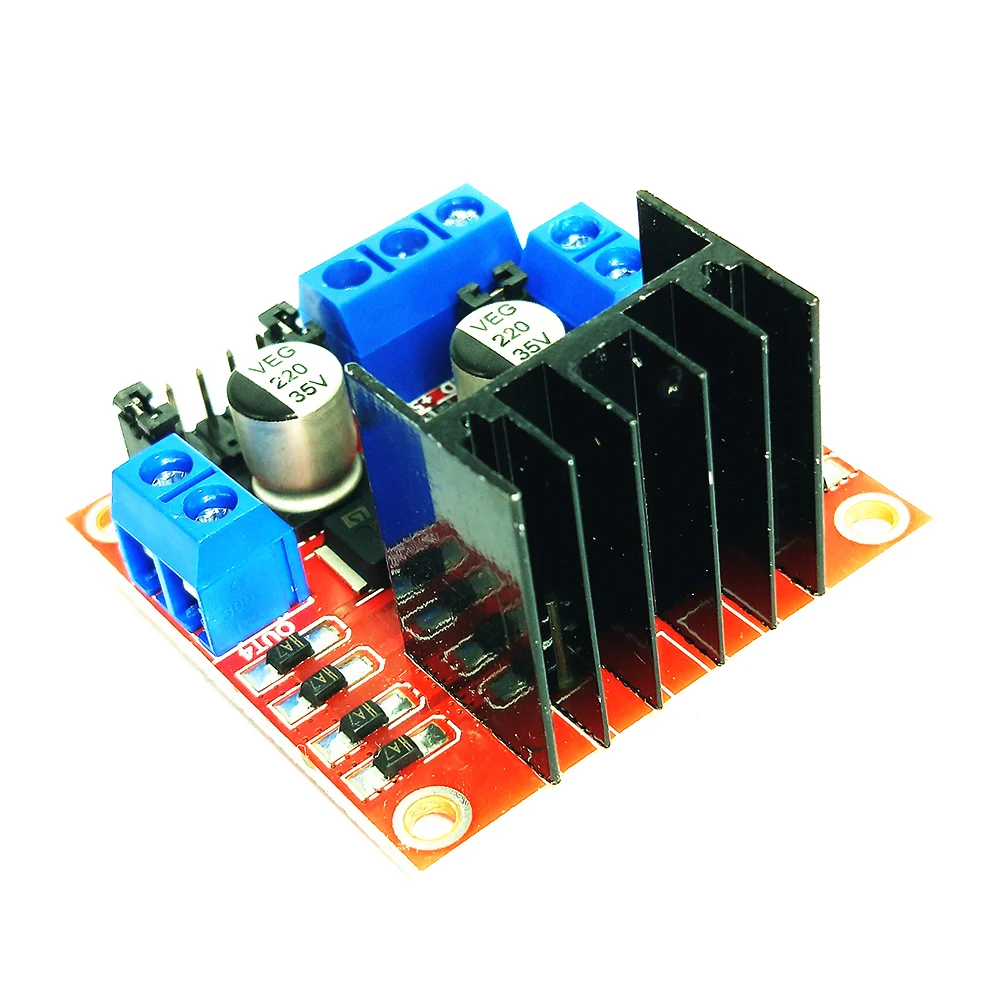

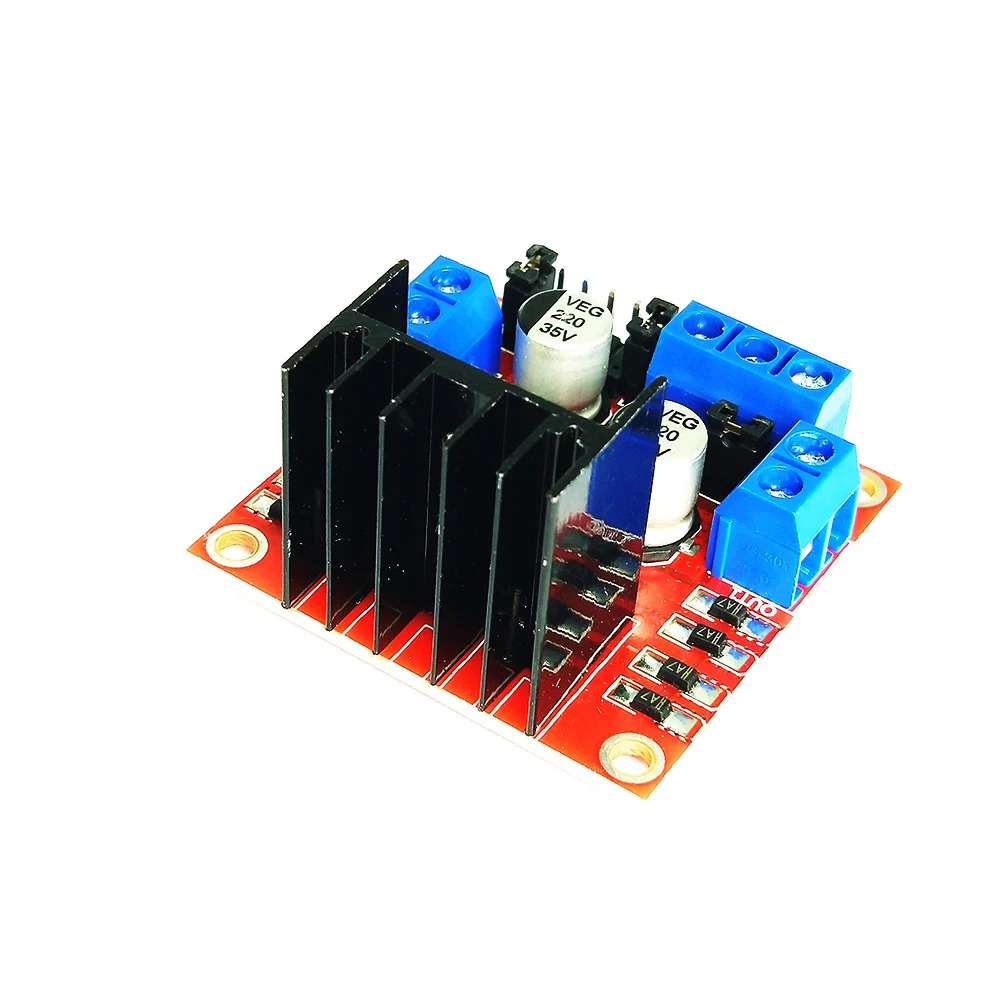

Модуль платы привода двигателя L298N, модуль шагового двигателя постоянного тока, аксессуары для умного автомобиля, робота
Последнее обновление: 19.04.2022
Особенности:
★Этот модуль использует ST L298N в качестве основного чипа привода, который имеет характеристики сильной мощности привода, низкое тепловыделение и сильную способность анти-помех.
★Этот модуль может использовать встроенный 78M05 для работы через источник питания привода, но во избежание повреждения микросхемы регулятора напряжения при использовании напряжения привода более 12 В, используйте внешний логический блок питания 5 В.
★Этот модуль использует конденсаторы фильтра большой емкости и защитные диоды для повышения надежности.
Основные атрибуты
Название модуля
Двустворчатый модуль
Режим работы
H-bridge drive (двухсторонний)
Мастер-чип
L298N
Стиль посылка
Антистатическая упаковка
Логическое напряжение
5 В
Напряжение вождения
5 В-35 в
Логический ток
0ма ~ 36ма
Ток привода
2а (MAXsinglebridge)
Температура хранения
-20 ℃ ~ + 135 ℃
Мощность
25 Вт
Вес
30 г
Периферийный Размер
43*43*27 мм
Меры предосторожности:

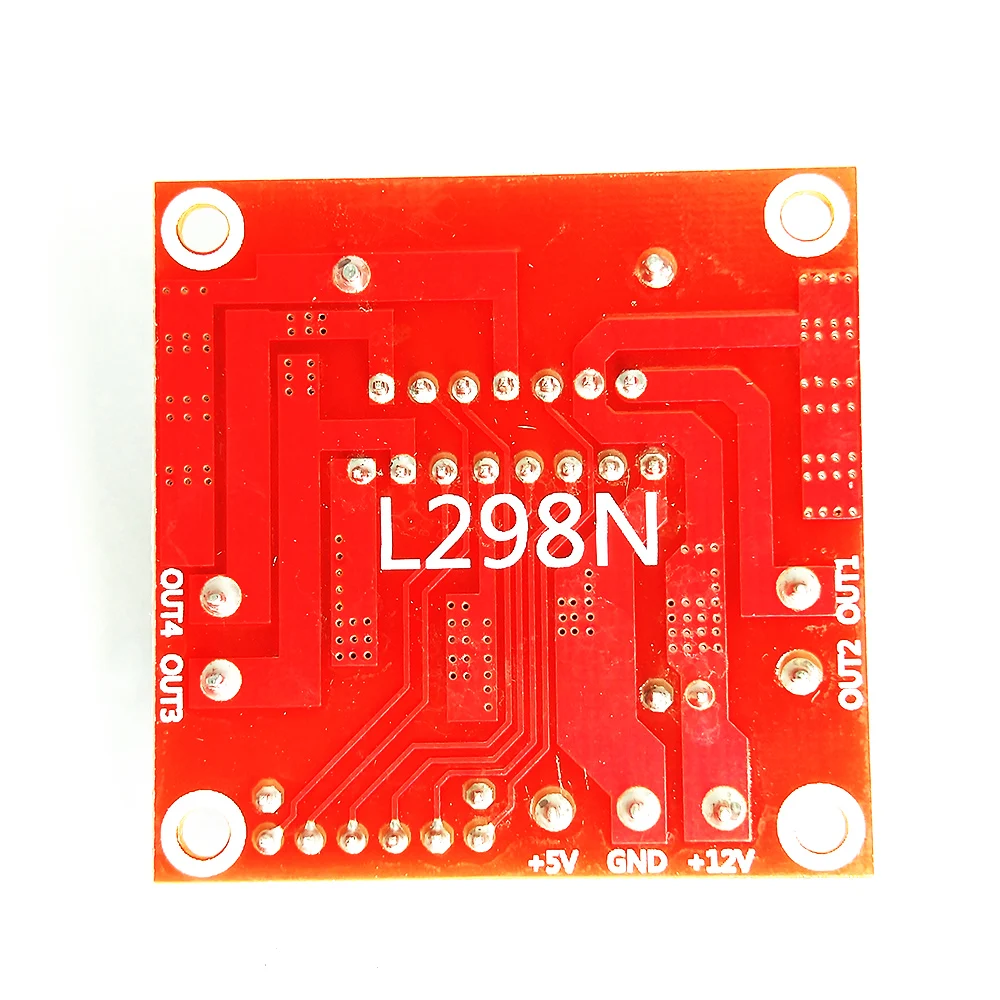

1. Когда напряжение вашего привода (обозначено как входное напряжение 12 В на приведенной выше диаграмме, фактический допустимый диапазон входного сигнала 7-12 В) 7-12 В, вы можете включить встроенный логический источник питания 5 В. После использования встроенного блока питания 5 в источник питания + 5 В в интерфейсе не требует входного напряжения, но может привести к напряжению 5 В для внешнего использования. (Это обычное приложение!)
2. Когда напряжение вождения выше 12 В и меньше или равно 24 В (Руководство по чипу предполагает, что оно может поддерживать 35 в, но согласно опыту, отлично подходит для поддержки 24 В при консервативном напряжении!), например, для привода двигателя с номинальным напряжением 18 в. Во-первых, колпачок перемычки встроенного выхода 5V должен быть удален. Затем подключите 5 в включить, то есть контрольный сигнал с уровнем 5 В, к выходному порту 5 В. Когда этот входной сигнал действителен и источник питания в модуле привода двигателя является нормальным, модуль привода двигателя выводит ток. В противном случае, даже если источник питания является нормальным, на двигателе не будет тока. Напряжение обеспечивает питание во внутреннюю логическую цепь L298N. (Это нетрадиционное применение высоковольтного привода!)
