Типичные приложенияОдин чип USB к двухканальному UART (RS232, RS422 или RS485).Один чип USB к двухканальному FIFO.Один чип USB на двухканальный JTA.Один чип USB к двухканальному SPIОдин чип USB к двухканальному I2C.Один чип USB для двухканального бит-взрыва.Один чип USB к двойной комбинации любого из вышеуказанных интерфейсовОдин чип USB для быстрого последовательного оптического интерфейса.Один чип USB к ЦП целевой интерфейс (как память), двойной и независимый.Поддержка драйвераДля FT2232H требуются usb-драйверы (перечисленные ниже), доступны бесплатноHttp://www.ftdichip.com, Которые используются для того, чтобы FT2232H выглядел как виртуальный com-порт (VCP). Это позволяет пользователю общаться с интерфейсом USB через стандартный последовательный порт эмуляции ПК (например, TTY). Другой usb-драйвер FTDI, драйвер D2XX, также может использоваться с программным обеспечением приложения для прямого доступа к FT2232H через DLL.

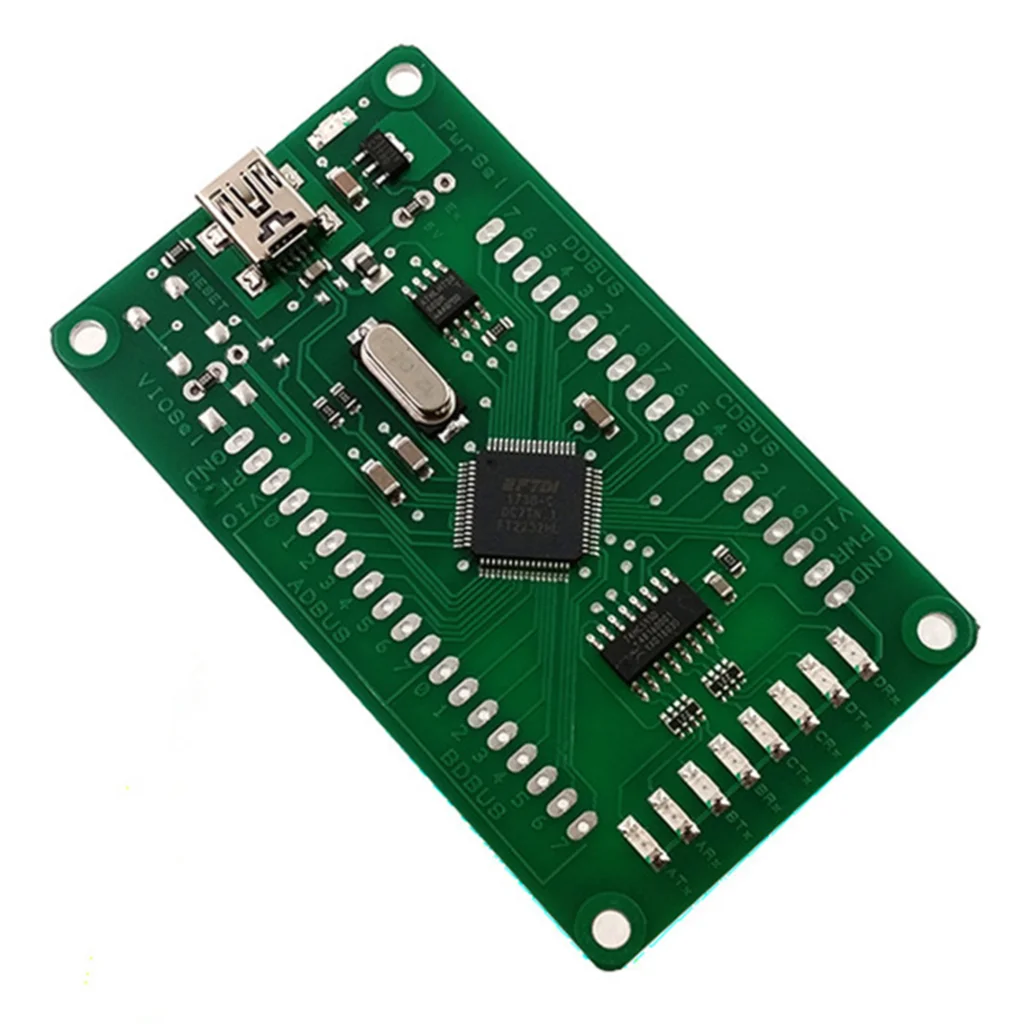

[Простое использование]Led1-это светильник с индикатором мощности. После подачи питания он остается включенным.После установки диска cdm21228_setup по умолчанию ft2232hl к usb для двух последовательных портов.С помощью программного обеспечения для последовательной отладки ПК вы можете легко проверить эти два последовательных порта.Просто используйте два провода dupont для соединения последовательных портов:Adbus0 (txd) и bdbus1 (rxd)Adbus1 (rxd) и bdbus0 (txd)U7 (74hc573) подключен к bdbus, чтобы управлять светодиодный индикатор для индикации сигнала.Некоторые светодиодные вспышки нормальны при зарядке карты.Когда bdbus используется в качестве последовательного и открытого порта, красный светильник на led5 всегда включен, что является индикатором управления потоком оборудования, что является нормальным явлением.Карта eeprom 93lc56 не используется, поэтому она указана как пустое устройство.
