XGZP181 датчик давления
Особенности:
▪ Диапазоны: -100~10 кПа... 700 кПа (-15PSI~1.5PSI... 100PSI)
▪ Технология MEMS
▪ Тип Gage
■ SMD посылка
■ Для некоррозионного газа или воздуха и воды
■ Работая temp. : -20℃~+ 100℃(-4℉ ~+ 257℉)
▪ Простой в использовании и вставляется в OEM оборудование
Применение:
▪ Для небольших бытовых приборов, таких как электрическая плита, Молочная машина, очиститель, кофеМашины и т. Д., медицинские инструменты и устройства.
■ Для воздушного насоса, воздушного компрессора, манометра и счетчика и т. д.
▪ Для других областей, таких как медицинское устройство, автомобильный, уровень жидкости, оборудование для дайвинга и т. д.
Введение:
XGZP181-это Пьезорезистивный Датчик давления, который был разработан для чрезвычайно чувствительного пространстваПрименение там, где чувствительный элемент должен быть неотъемлемой частью OEM продуктов. Ядро является одним из кремнияПьезорезистивный Датчик давления, который спроектирован и изготовлен по технологии MEMS. ВДатчик давления матрицы состоит из пружинной диафрагмы и четырех резисторов, интегрированных вДиафрагма. Четыре пьезо-резисторы создают структуру моста Wheatstone. Когда веснаДиафрагма давится, мост Wheatstone производит линейный сигнал напряжения (МВ), который является пропорциональнымДля ввода предварительноSsure.
Стандартная посылка SOP8 легко устанавливается с помощью поверхностного монтажа или сварки.С хорошей повторяемостью, линейностью, стабильностью и чувствительностью, XGZP181 очень facile для пользователейОткалибровать выход, тепловой дрейф и сделать температурную компенсацию с помощью внешней эксплуатацииУсилитель или интегральная схема.
Хотя слой геля покрывает чип, эта конструкция предназначена для некоррозионных газовИ не рекомендуется для жидкости для очень длительного применения.

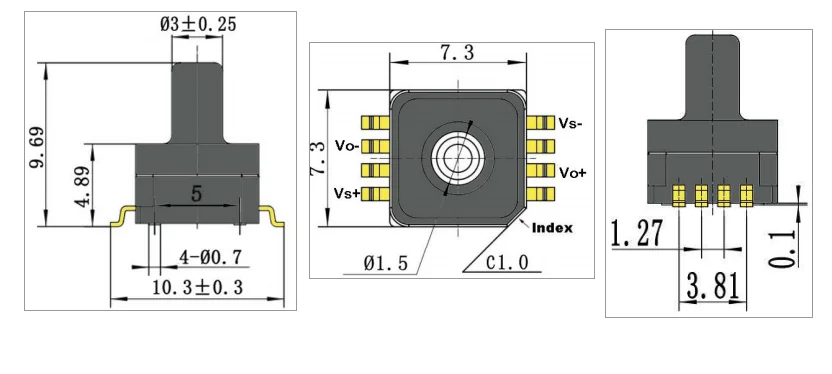

Размеры(Единица измерения: мм):
