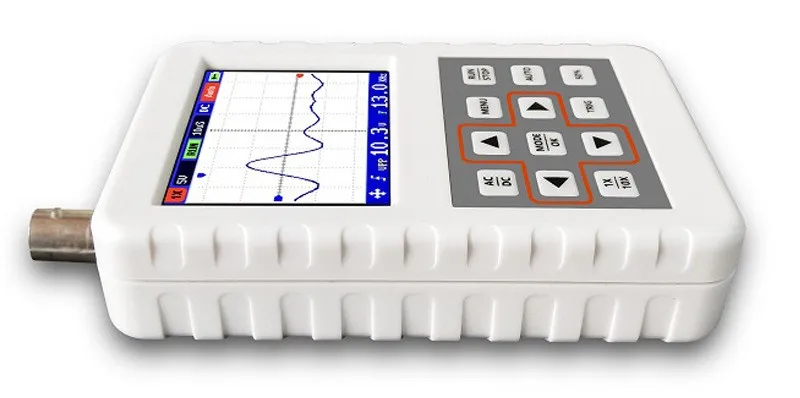

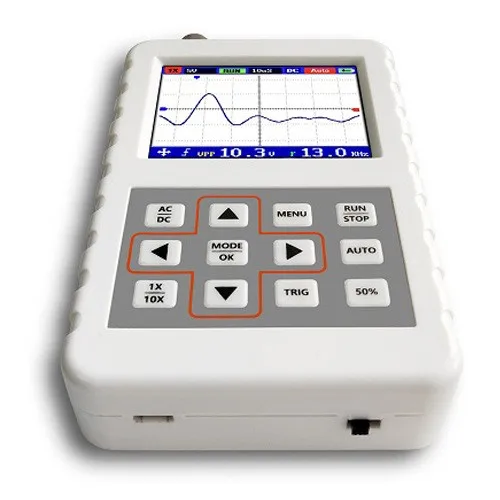

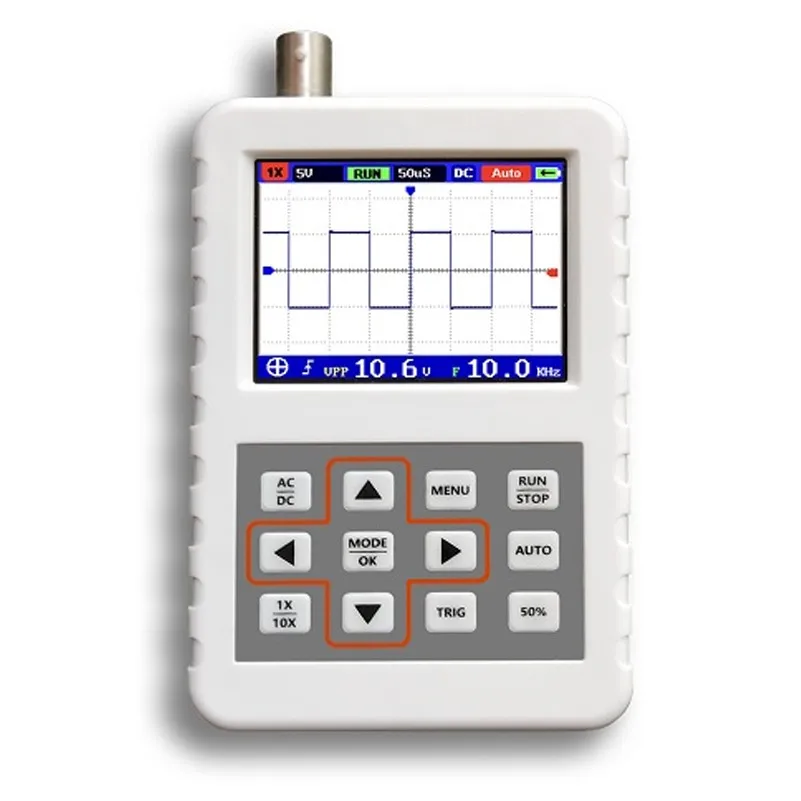

Цифровой осциллограф DSO FNIRSI PRO, ручной портативный измеритель частоты дискретизации 5 МГц, 20 Мвыб.сек

Описание:

DSO FNIRSI PRO-это полнофункциональная, Высокоэффективная, высокопроизводительная и экономичная ручная осциллограф для отрасли технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени до 20 мс/с и аналоговую пропускную способность 5 МГц. С полной функцией запуска (одиночный, нормальный, автоматический), можно свободно использовать как аналоговый сигнал, так и аперитив цифрового сигнала. Режим сканирования с большой базой времени может контролировать медленные изменения уровня. Оснащен высокой эффективностью одной кнопкой авто, измеренная форма сигнала может отображаться без сложной регулировки. Дисплей в Высокое разрешение ЖК-дисплей экран оснащен 2,4 дюймов 320*240 разрешение. Чрезвычайно удобная и быстрая функция хранения сигналов, встроенная память объемом 16 Мб, Максимальная память 500 изображений формы волны. Мощный файловый менеджер waveform, поддержка просмотра эскизов, просмотра, просмотра деталей, переворачивания, удаления и других функций. Встроенный перезаряжаемый литиевый аккумулятор емкостью 1200 мАч может непрерывно заряжаться в течение 3 часов одновременно. Дневной режим и ночной режим могут быть изменены в соответствии с их собственными предпочтениями.

Характеристики:

Ширина аналогового ремешка: 5 МГц

Максимальная частота дискретизации в реальном времени: 20 мс/с

Вертикальная чувствительность: 50 мВ/див ~ 200 В/Див

Горизонтальный диапазон времени: 50S/div ~ 250NS/div

Максимальное входное напряжение: 40 в (1X зонд), 800 в (10X зонд)

Глубина хранения: 40 Кб

Входное сопротивление: 1MΩ

Точность ADC: 8 бит

Режим соединения: AC/DC

Режим запуска: одиночный, нормальный, автоматический

Кромка триггера: восходящий/нисходящий край

Внешнее триггерное напряжение 0 - 40 в

Дисплей: 2,4 inch @ 320*240

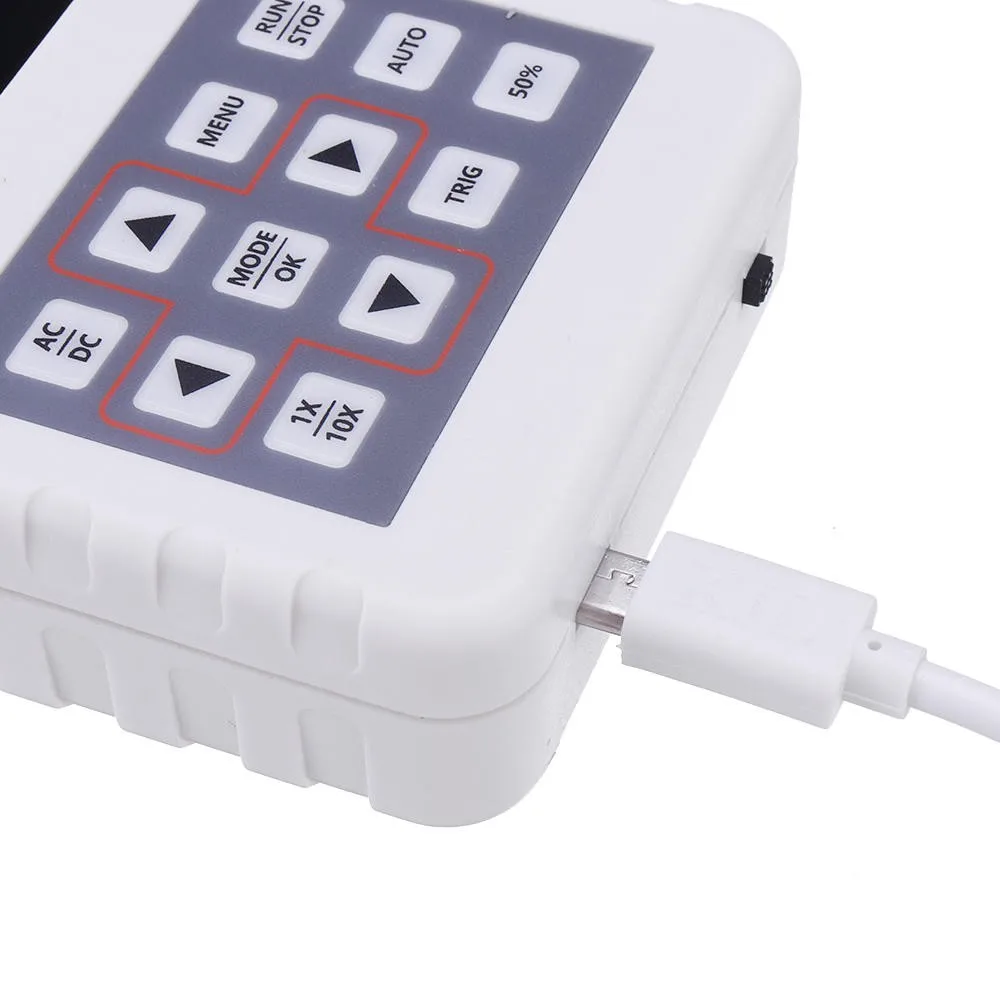

Источник питания: литиевая батарея 1200 мАч

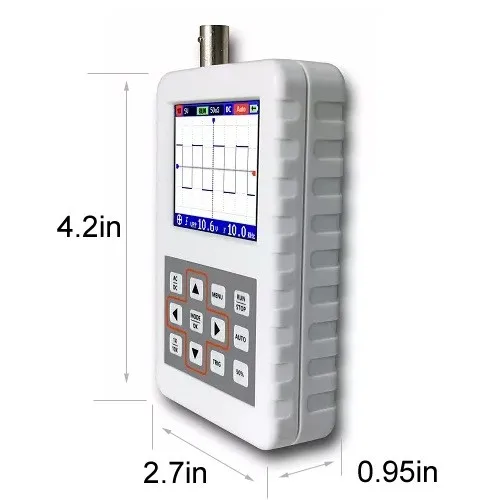

Размер: 107x70x24 мм

Вес: 150 г

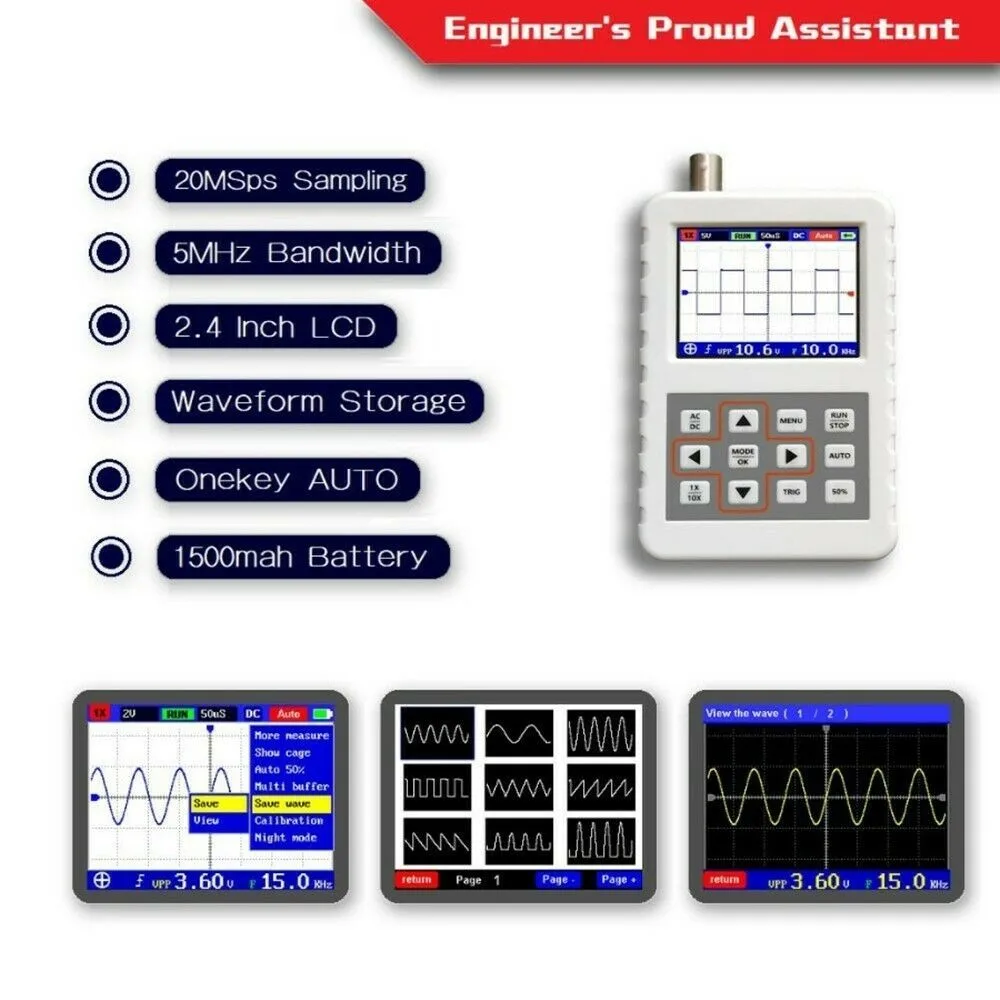

Особенности:

1. Технология сжатия памяти, экран обновления формы волны не мерцает.

2. Технология отображения после свечения.

3. 2,4 дюймовый цветной экран.

4. 5 МГц аналоговая полоса пропускания @ 20 мс/с частота дискретизации.

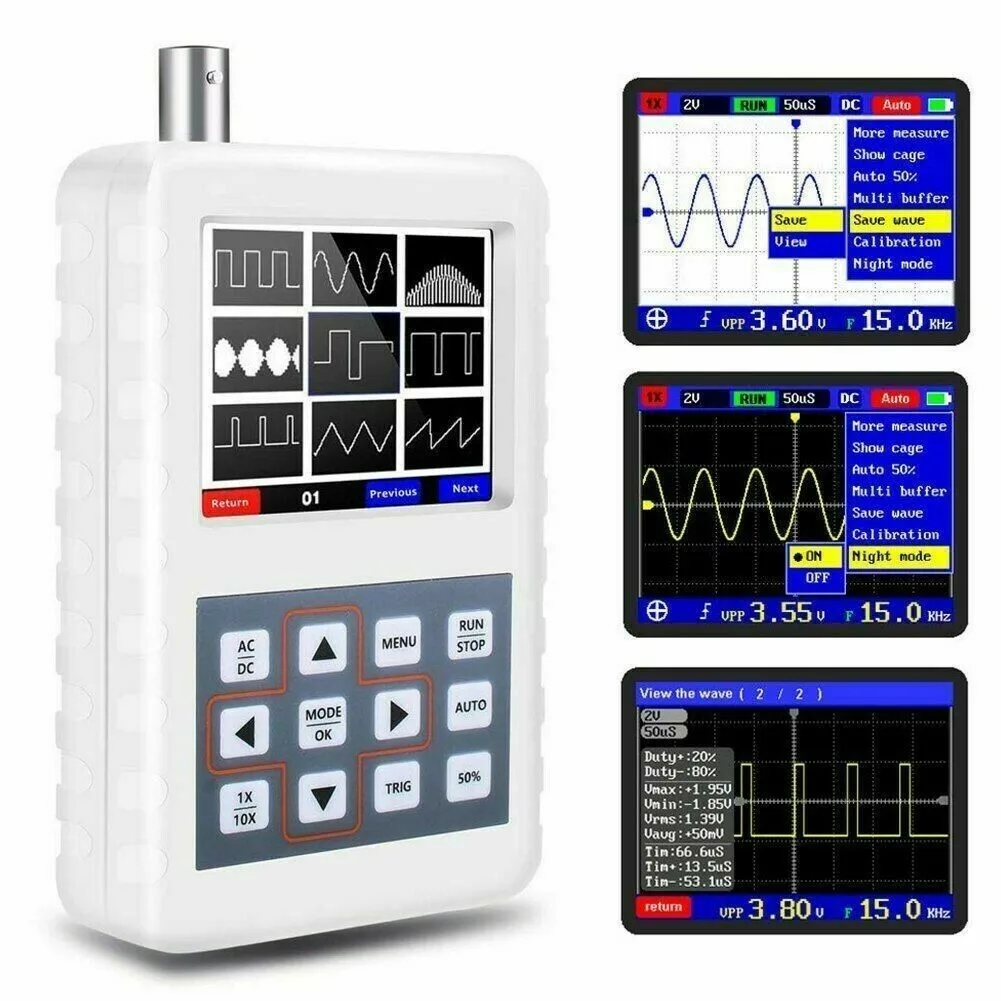

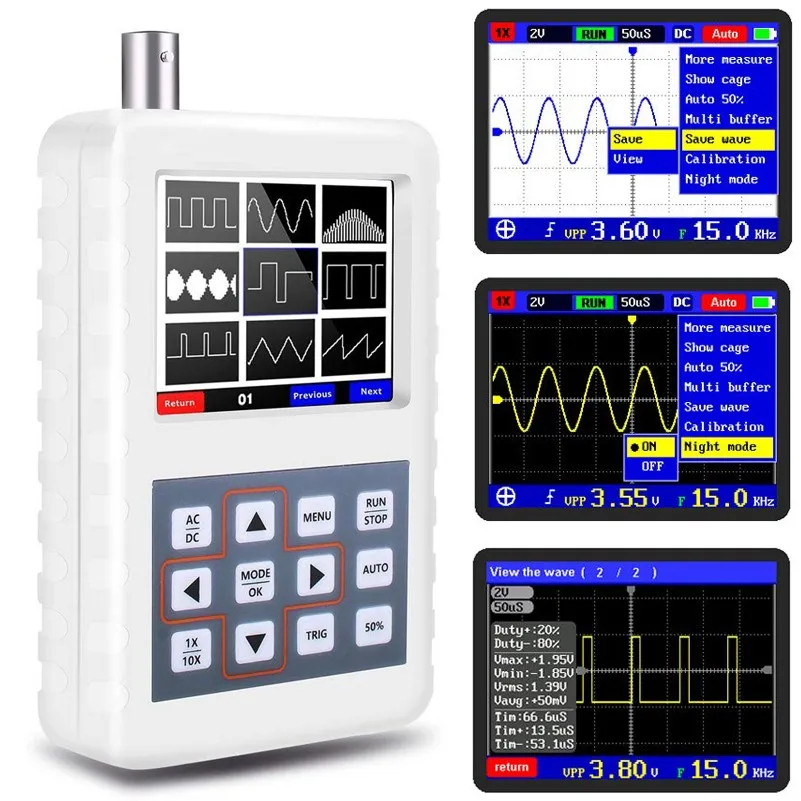

5. Быстрое хранение сигналов.

6. Встроенная память 16 м, Максимальная память 500 изображений формы волны.

7. Мощный файловый менеджер waveform, поддержка просмотра эскизов, просмотра, просмотра деталей, переворачивания, удаления и других функций.

8. Диапазон высокого измерения напряжения, 1X может измерить 0 ~ 40 В, 10X может измерить 40 ~ 800 в.

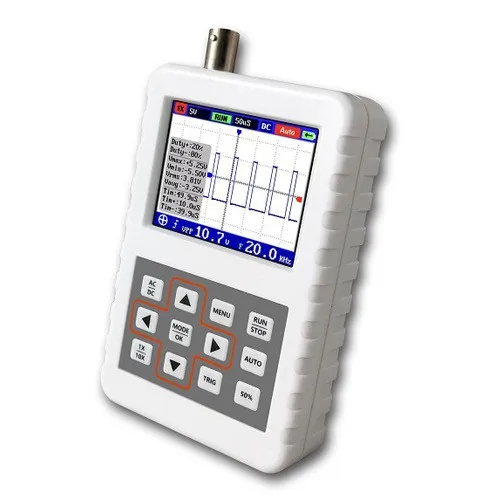

9. До 11 параметров измерения: VPP, Vmax, Vmin, Vavg, Vrms, частые, Duty +, Duty-, Time +, Time-, Time.

10. В любое время дисплей формы волны (Функция паузы) заморожен.

11. Оснащен высокой эффективностью одной кнопкой авто.

12. Полная функция запуска (одиночная, нормальная, автоматическая).

13. Встроенный перезаряжаемый литиевый аккумулятор емкостью 1200 мАч может непрерывно заряжаться в течение 3 часов одновременно.

14. Дневной режим и ночной режим.

15. Ультра малый объем, легко носить с собой.

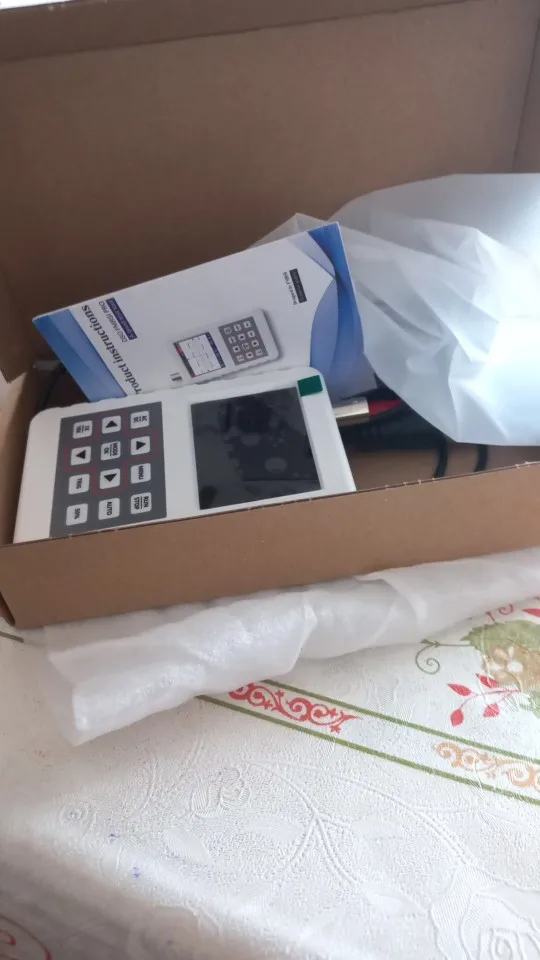

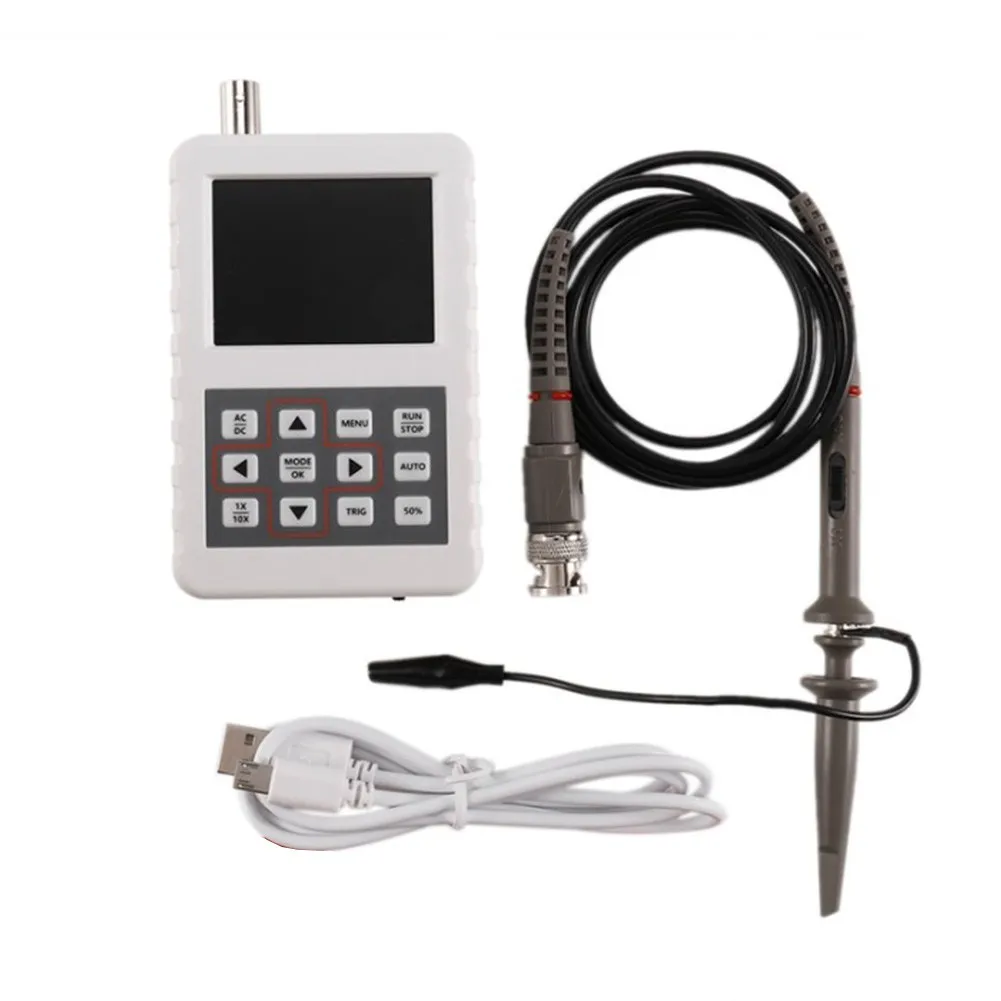

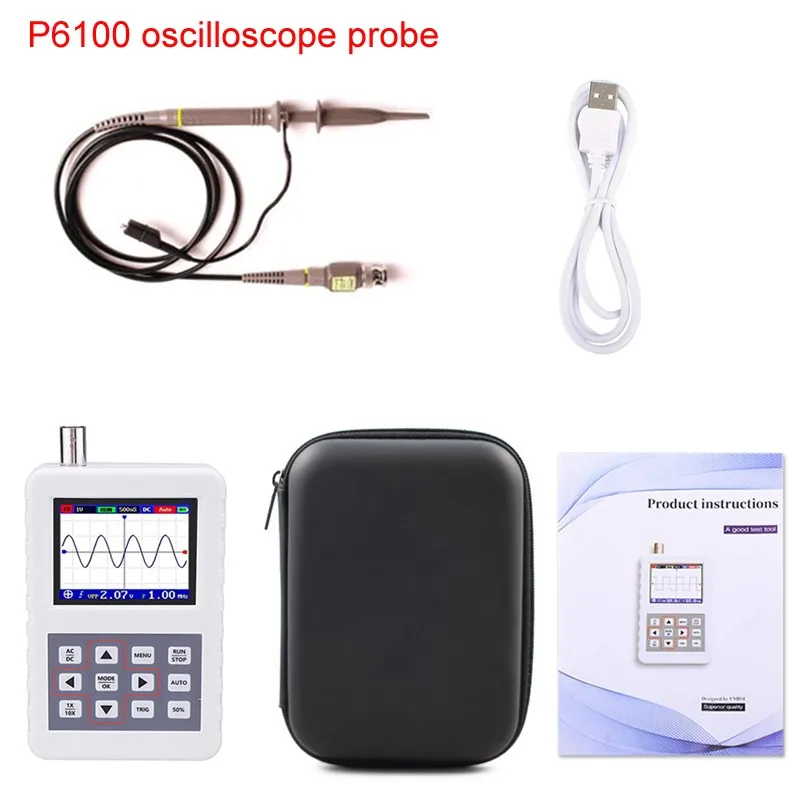

Посылка:

1 x осциллограф

1 x P6100Probe

1 х USB кабель

1 x Руководство пользователя

Примечание:

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

При ручном измерении допускается погрешность в 1-10 мм. Спасибо за понимание.
