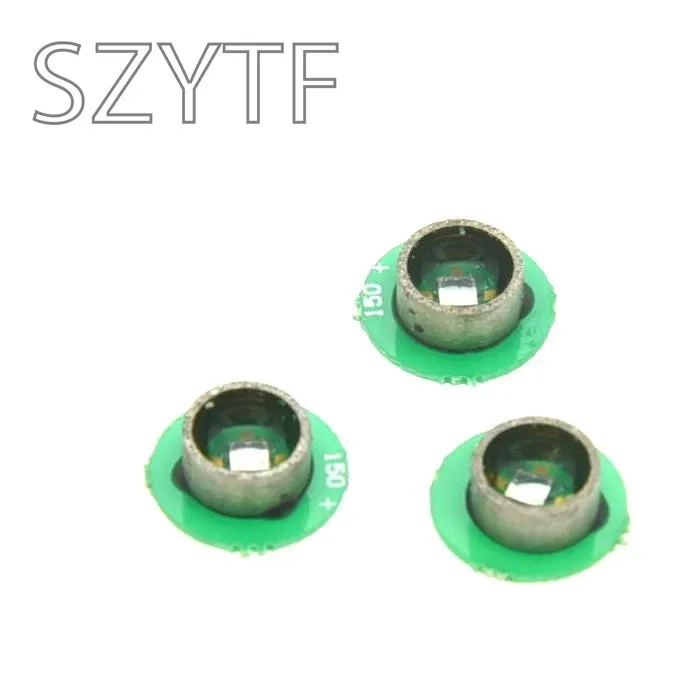

XGZB датчик давления (PCB10)ОсобенностиДиапазон измерений 0 10 кПа...-15 000 кПа.Технология MEMSАбсолютное давление или датчик давления PCB посылка формаПодходит для некоррозионного газа или жидкостиМаленький размер, высокая стоимостьОбласть примененияБытовые приборы, такие как кондиционеры, стиральные машины, холодильники и т. д.. Датчик давления в шинах, датчик карты, испытание давления масла и другие автомобильные электронные водяные насосы, противопожарная защита, дайвинг и другие гидравлические испытания давленияВысотомер и другие погодные поля. Обзор продукта в области растений, мониторинга окружающей среды, измерения уровня жидкости и т. Д.Датчик давления XGZB-это датчик давления, подходящий для бытовой техники, автомобильной электроники, метеорологии и других областей. Его основная часть-силиконовый пьезорезистивный чувствительный к давлению чип, обработанный с технологией MEMS. Чувствительный к давлению чип состоит из эластичной мембраны и четырех Fs интегрированных на мембране. Четыре варистора образуют мостовую структуру Wheatstone. Когда давление применяется к эластичной мембране, мост будет генерировать a; Выходной сигнал напряжения сексуальной пропорциональной связи.Датчик давления XGZB-это OEM компонент, инкапсулированный печатной платой, что удобно для пользователей, чтобы использовать методы поверхностного монтажа или пайки для установки. Хорошая линейность, повторяемость и стабильность, высокая чувствительность и удобство для пользователей в использовании op amps или интегральных схем для отладки вывода. Этот продукт не имеет температурного тонизирующего типа.Кольцо может быть покрыто силикагелем для воды и маслостойкости, или может быть прессовано с задней стороны манометром.
Структурная производительностьЧувствительный к давлению чип: материал кремния свинец: золотой проводПосылка: PCB Подложка: FR4/5 кольцо: железо никелированный штифт: никелированное золото Вес нетто: около 3 грамматических характеристикИсточник питания: ≤ 10 В постоянного тока или ≤ 3,ома входное сопротивление постоянного тока: 4kQ ~ 6k QВыходное сопротивление: 4kQ-6k Q Сопротивление изоляции: 100M Q, 100VDc допускает перегрузку:Давление на передней части: 0 ~ 10 кПа...-1000 кПа: 2 раза в полной шкале; Давление на задней части: 0 ~ 100 кПа...-350 кПа: 2 раза в полной шкале0 一一 500kPa: 1,5 раз в натуральную величинуБазовое состояниеИзмерительная среда: воздухСредняя температура: (25 ± 1)℃ температура окружающей среды: (25 ± 1)℃ вибрации: 0,1 г (1 м/с) макс. значений влажности: (50% ± 10%) RH.Источник питания: (5 ± 0,005) V DC
