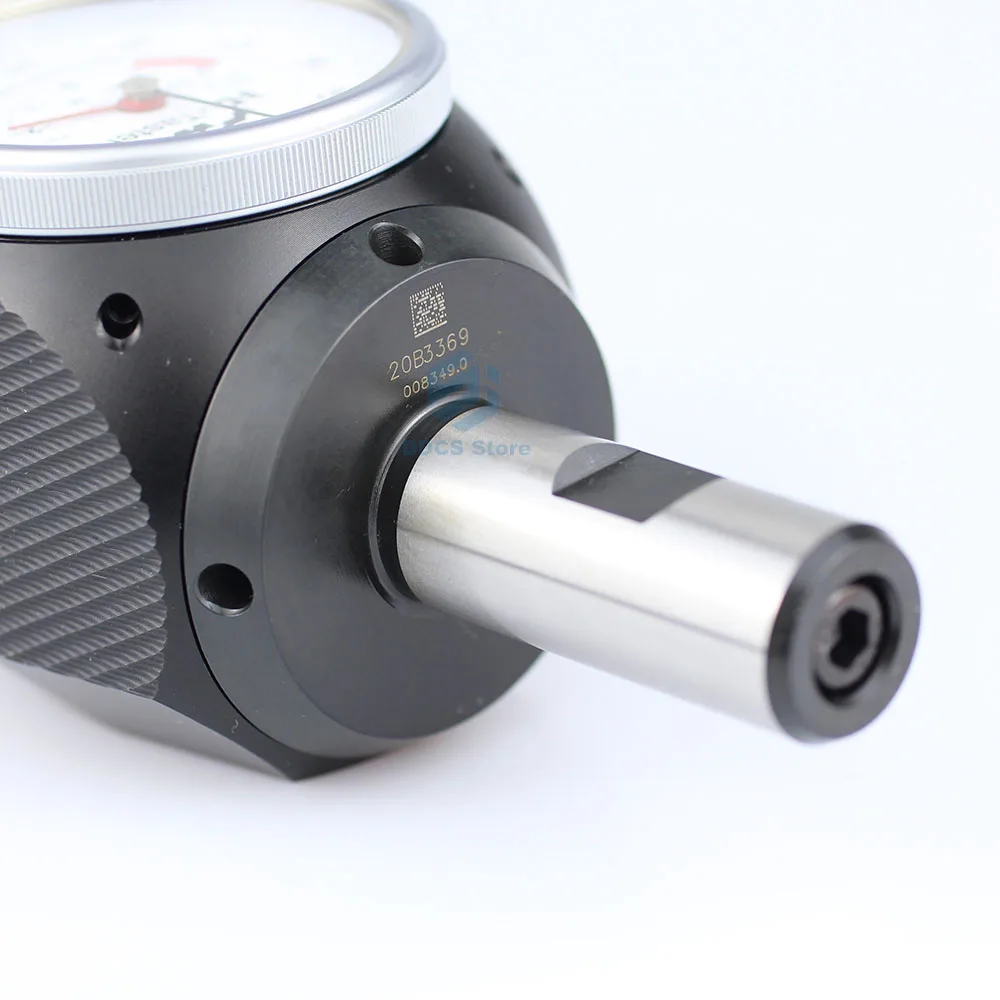

Haimer HAIMER Универсальный 3D прибор для обнаружения кромок, центроискатель, Фрезерный инструмент, универсальный трехмерный прибор для обнаружения

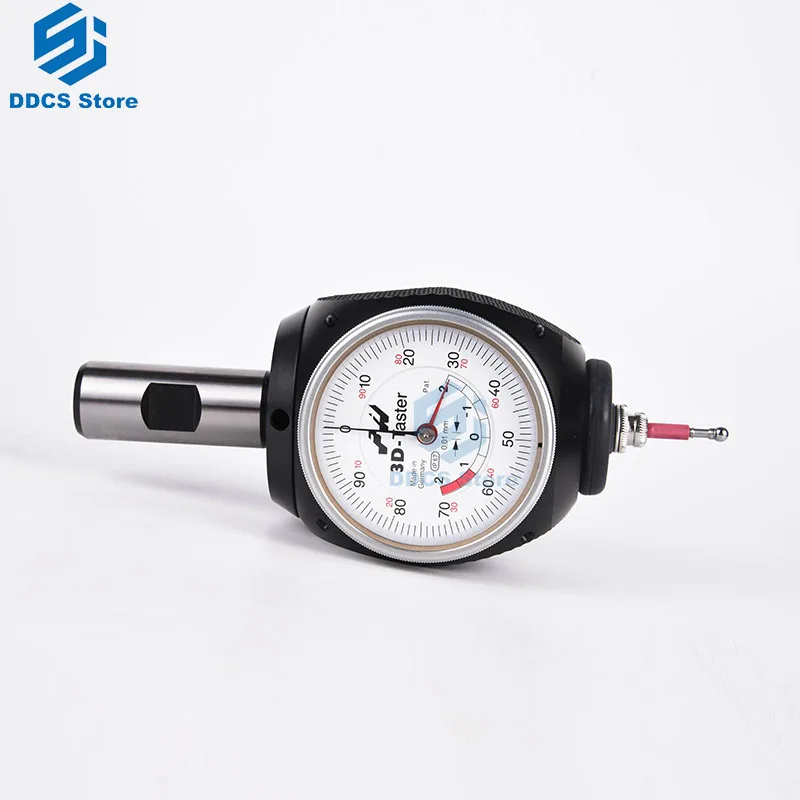

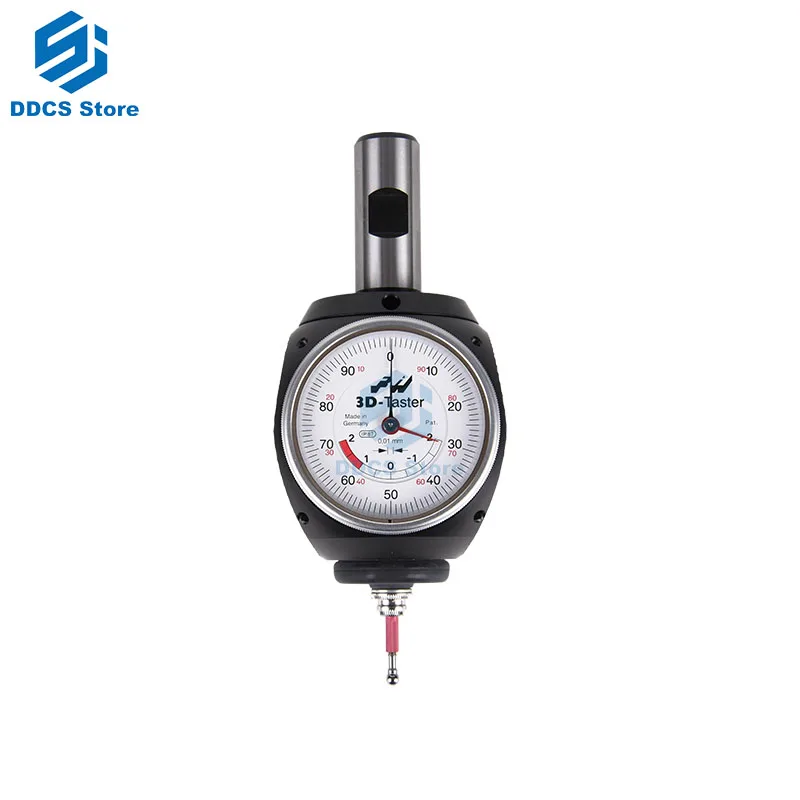

3D edge finder зажимается в держателе инструмента и устанавливается на шпиндель станка. При установке на шпиндель станка, runout (T .. R) указывает на Ноль градусов полностью. В это время координаты шпинделя машины расположены на краю заготовки. В то же время нулевая точка и измерительная длина могут быть установлены просто и быстро. Вы можете приблизиться к заготовке в любом направлении (ось X-Y-Z) (следовательно, название «3D edge finder»). Когда циферблат указывает на ноль, координаты шпинделя машины и поверхность заготовки совпадают.

Только 3D edge finder HAIMER может найти край заготовки в первой операции. Нет необходимости рассчитать диаметр сферы зонда, просто сбросить его до нуля! Trivial математические формулы и вычисления опущены, а эксплуатационные ошибки снижены. Наш 3D edge finder прост и быстро, что сокращает дополнительное время, необходимое для большинства edge finder, и повышает эффективность производства и точность работы.

Просто нулевой указатель, и это край, который вы ищете. Такая высокая точность позволяет проверить детали на машине. Перемещайте направляющую, найдите центр отверстия, найдите кромку и осмотрите деталь-3d-искатель HAIMER может сделать все это. Он имеет долгий ход до достижения заданной критической точки измерения, что может обеспечить более длительный срок службы искателя края.

Водонепроницаемый Рейтинг край искатель IP67.

Примечание: точность измерения 0,01 мм может быть достигнут с помощью HAIMER в их первоначальном зонд.

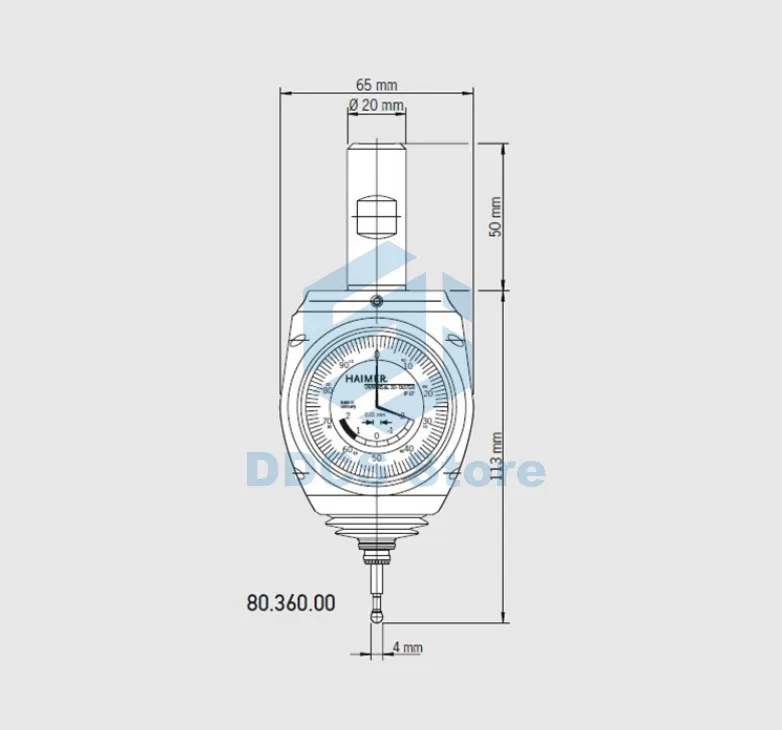

Технические параметры

Диаметр хвостовика: Φ20 мм

Точность: 0,01 мм

Общая длина без патрона: 113 мм

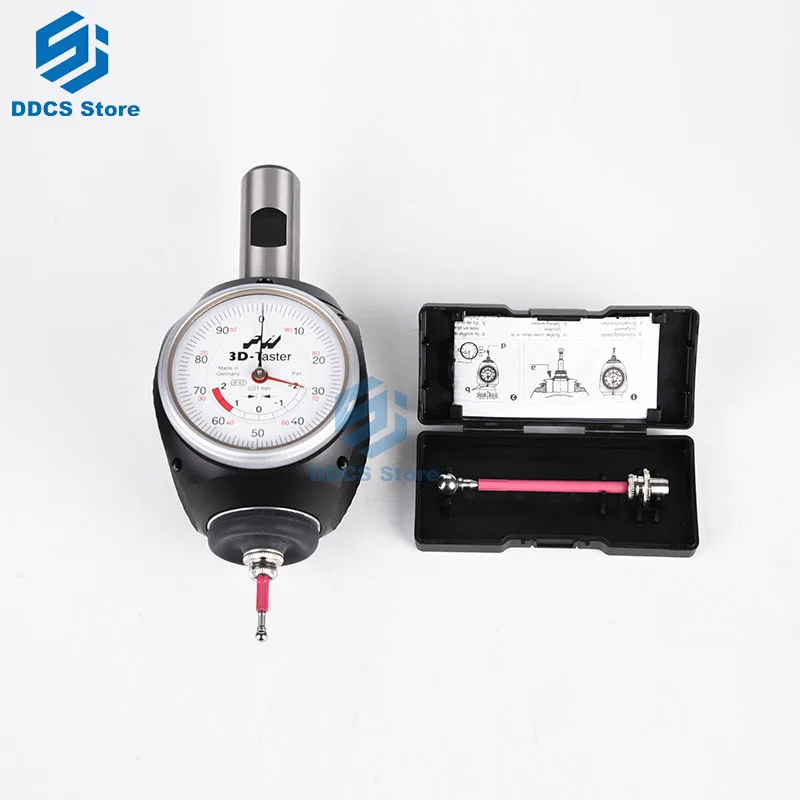

Аксессуары (включает 1 короткий зонд)

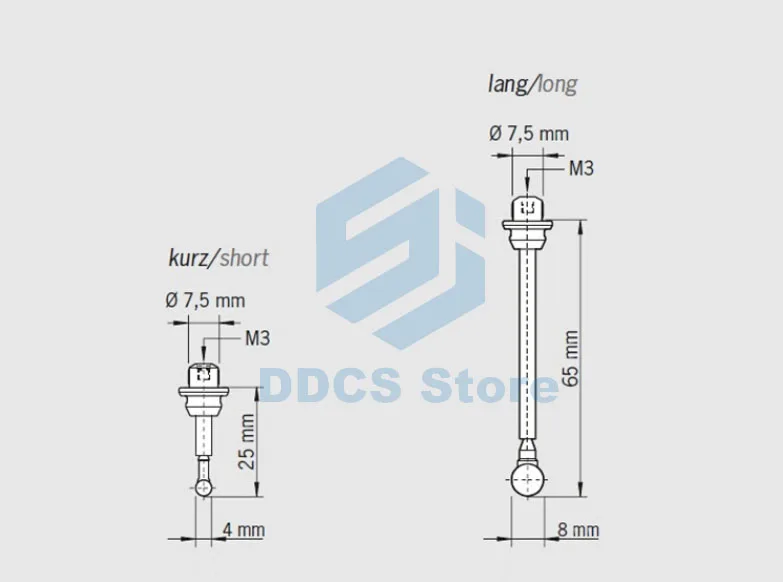

Характеристики зонда:

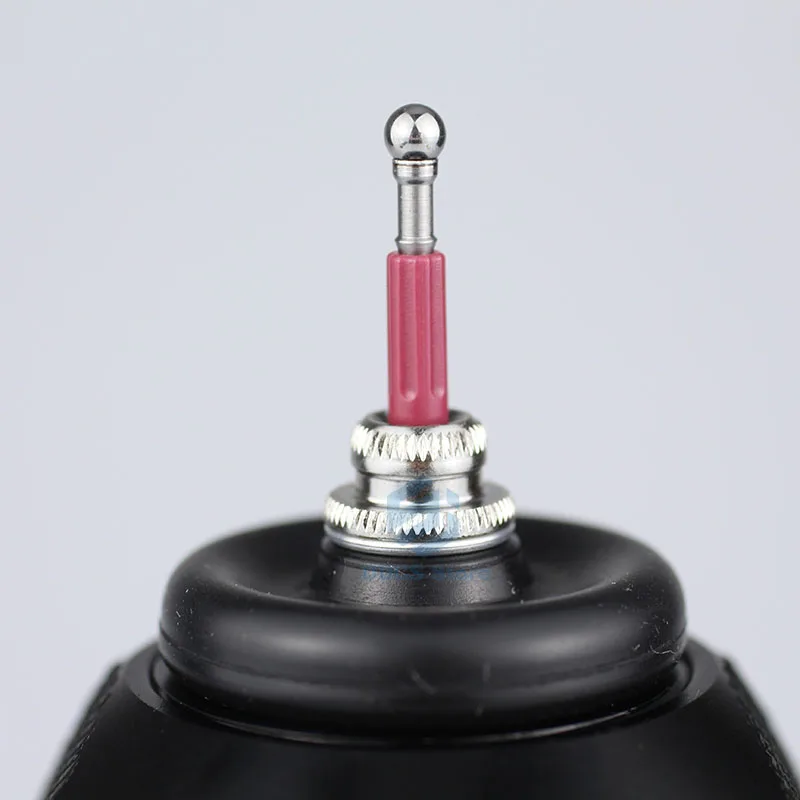

Короткий Наконечник Зонда: Φ4 мм, длина 25 мм

Длинный наконечник зонда: Φ8 мм, длина 65 мм (должен быть оборудован отдельно)

Особенности:

Для обрабатывающих центров (включая фрезерные станки) и электрических обрабатывающих станков, трехмерный искатель кромки заготовки является высокоточным, многофункциональным измерительным инструментом (для электрических обрабатывающих станков, наконечник Зонда является изолированным Индукционным наконечником зонда). Закрепите 3D стол на шпинделе станка или электродная головка, и Центр шпинделя может быть точно расположен на каждой стороне приспособления или заготовки. Поэтому нулевая точка и длина заготовки могут быть быстро измерены и установлены.

Преимущество 3D edge finder заключается в том, что он может приблизиться к детали в любом направлении (ось X, ось Y или ось Z). Во время измерения указатель всегда смещается в одном направлении и всегда отображает расстояние между центром шпинделя машины и краем заготовки. Когда указатель показывает ноль, это означает, что Ось шпинделя станка совпадает с краем заготовки. Нет необходимости тестировать для первого использования, никаких вычислений и никаких проблем с положительными и отрицательными знаками. Это значительно снижает дополнительные затраты, повышает эффективность производства и снижает трудоемкость работников.

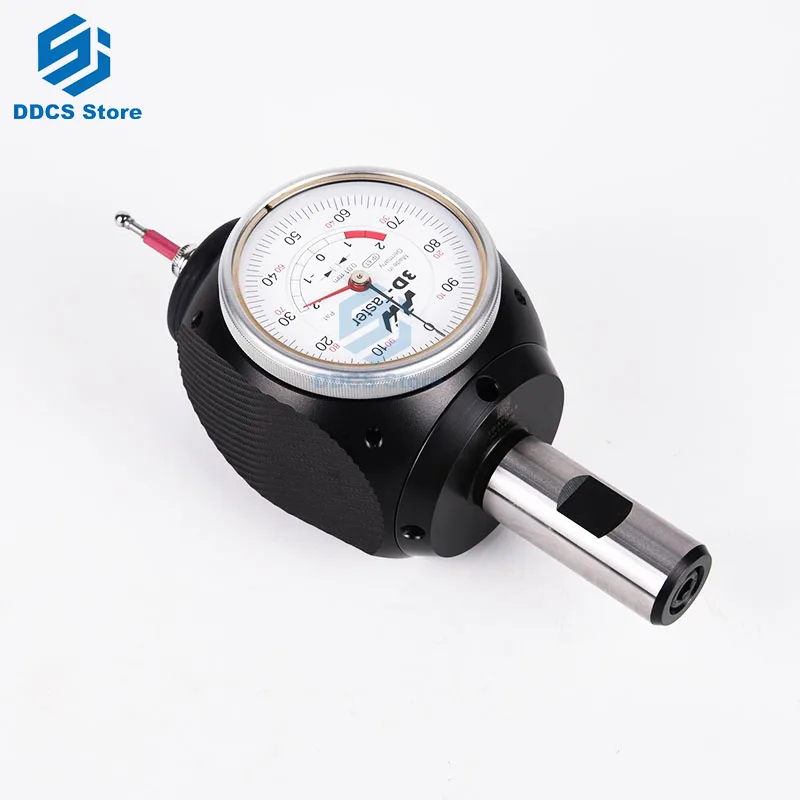

3D edge finder имеет очень компактную структуру и чрезвычайно удобную работу. Как и станок, 3D edge finder можно закрепить на держателе инструмента, чтобы его можно было установить непосредственно на шпиндель станка через изменение инструмента или непосредственно. Наконечник Зонда может быть непосредственно заменен без каких-либо инструментов. В то же время, чтобы получить максимальную точность обнаружения, все edge finder были строго проверены и отрегулированы во время процесса сборки. Для повышения безопасности в конце хода часов имеется красный знак безопасности.
