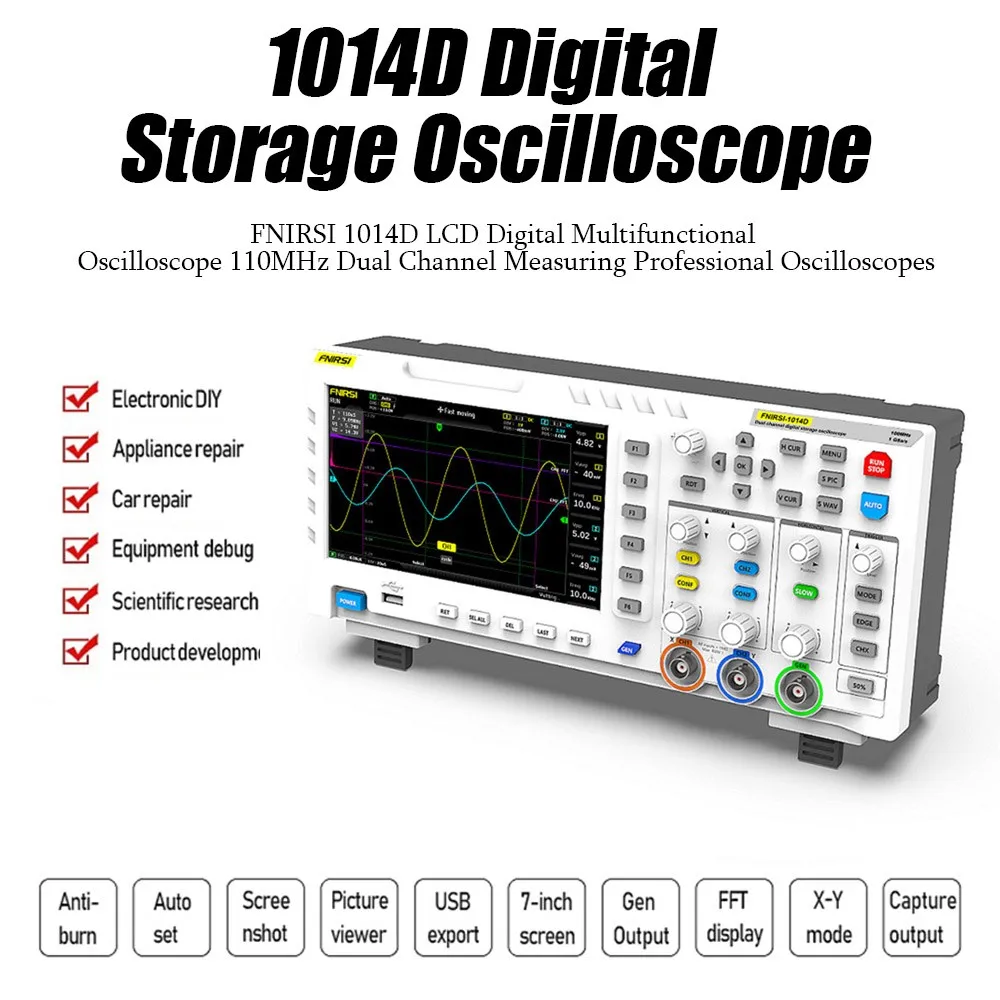

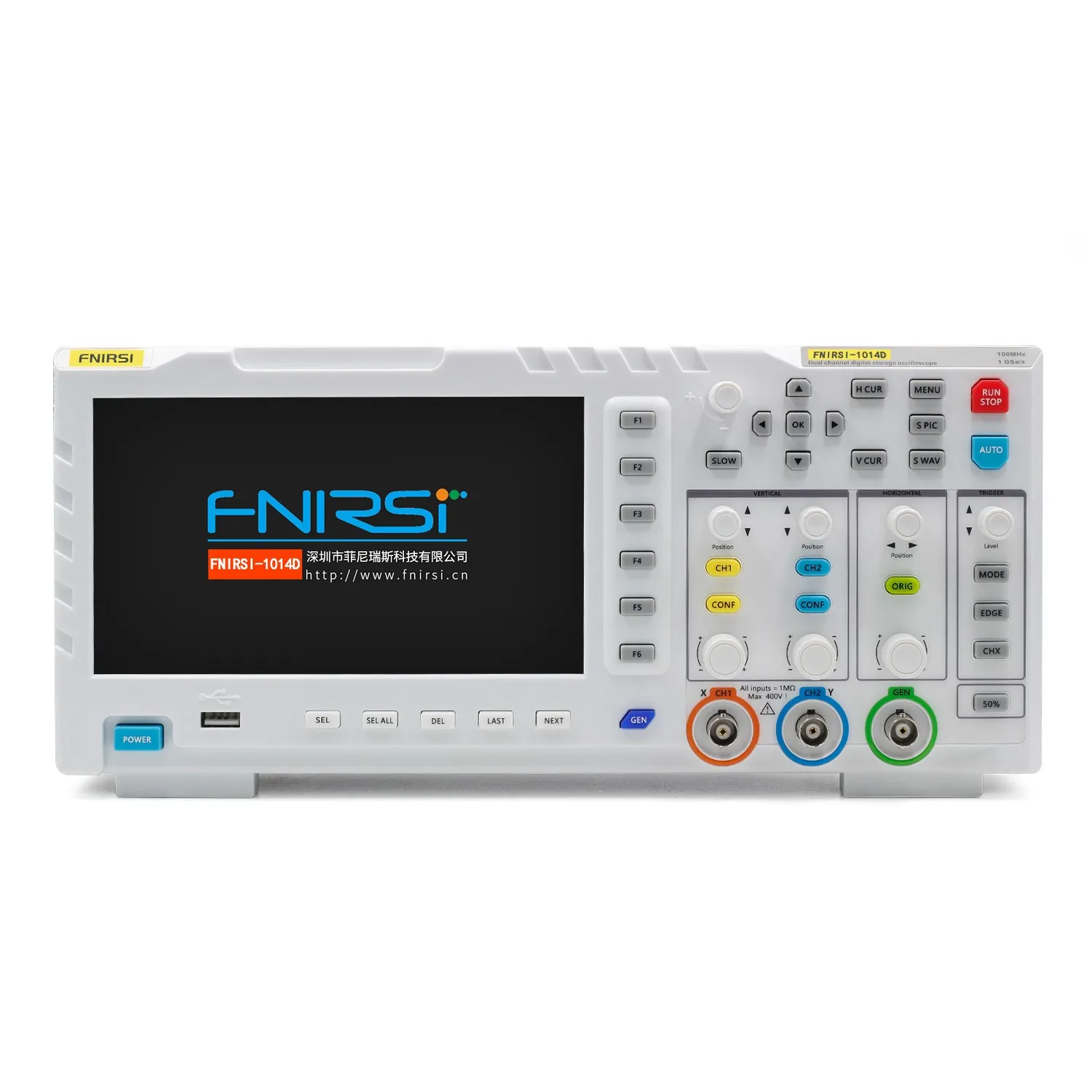

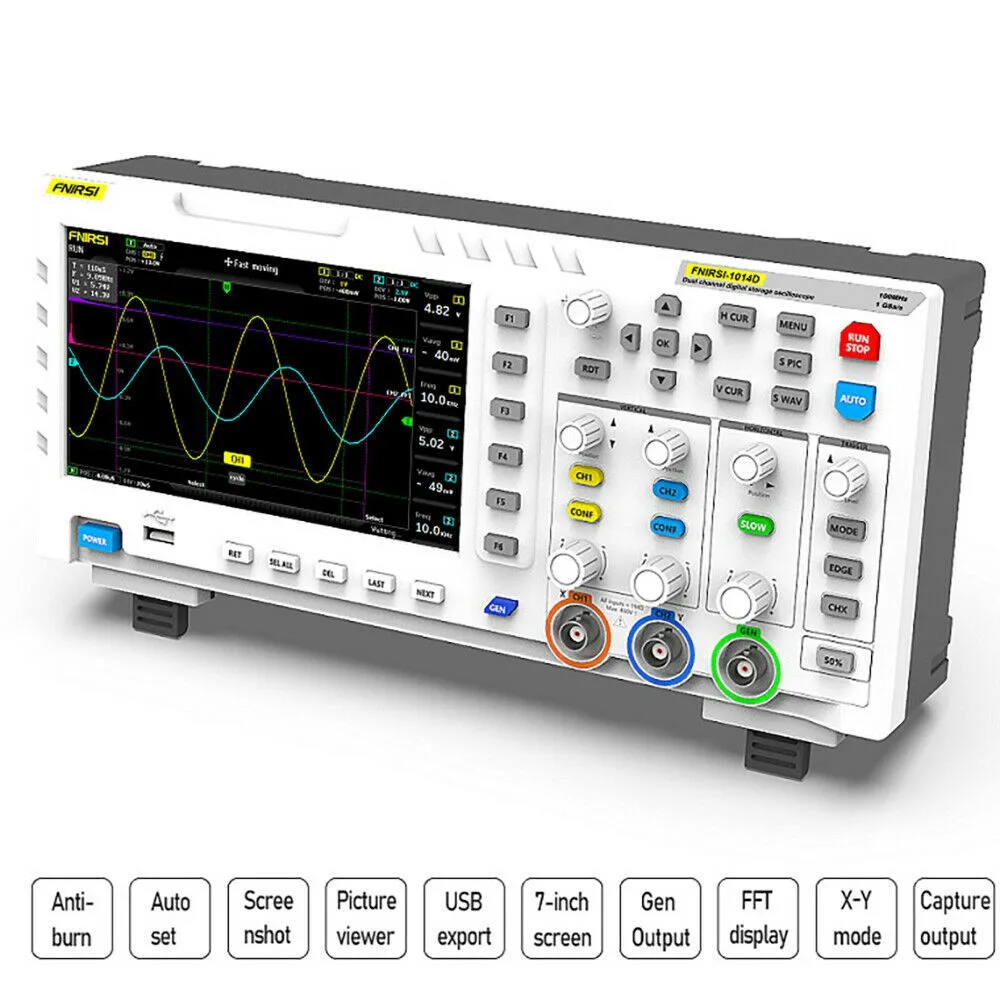

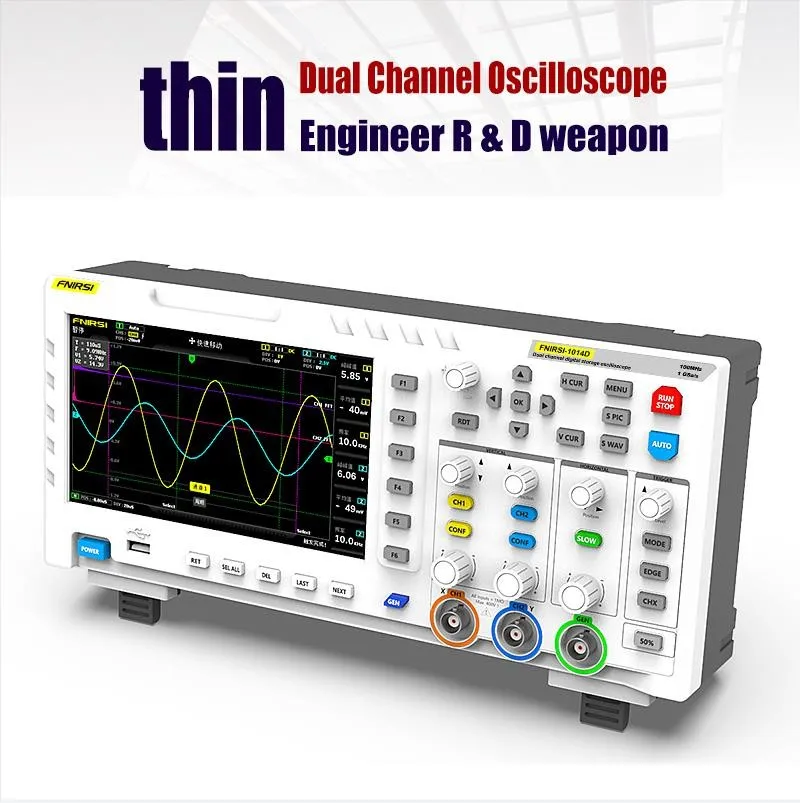

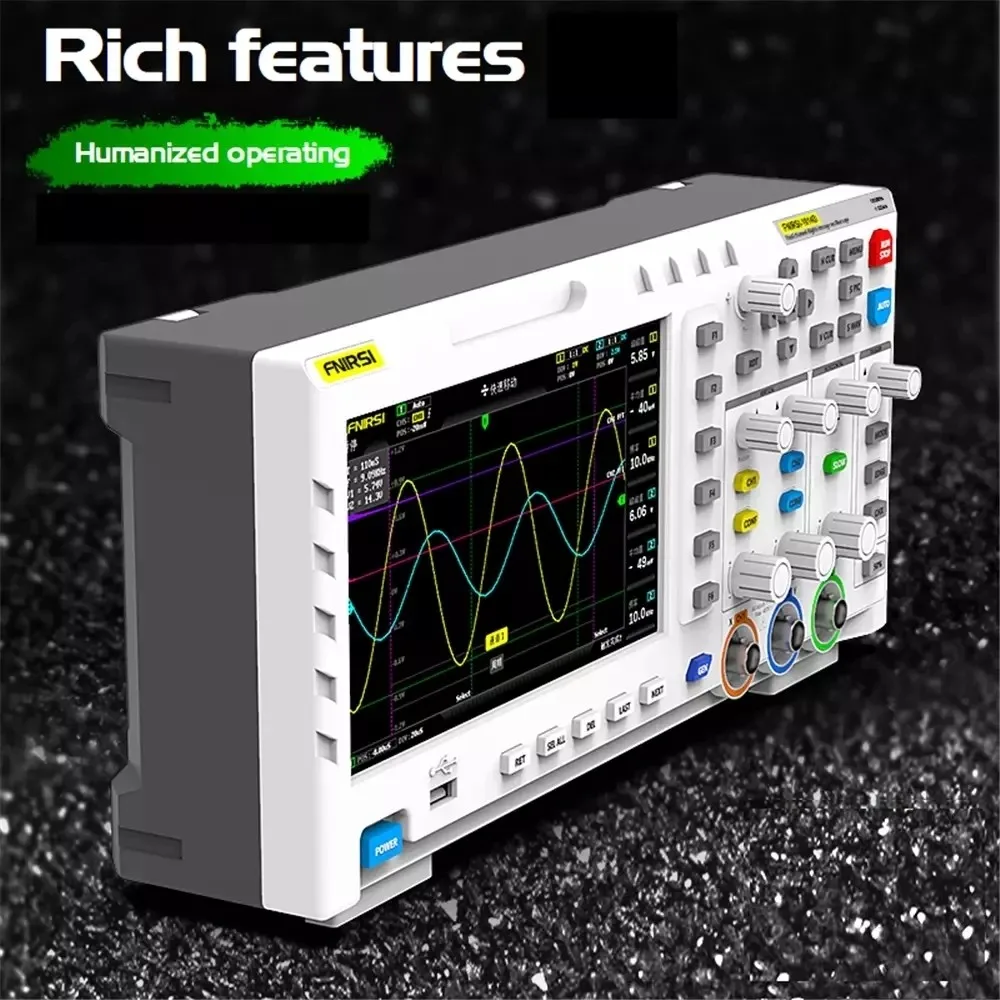

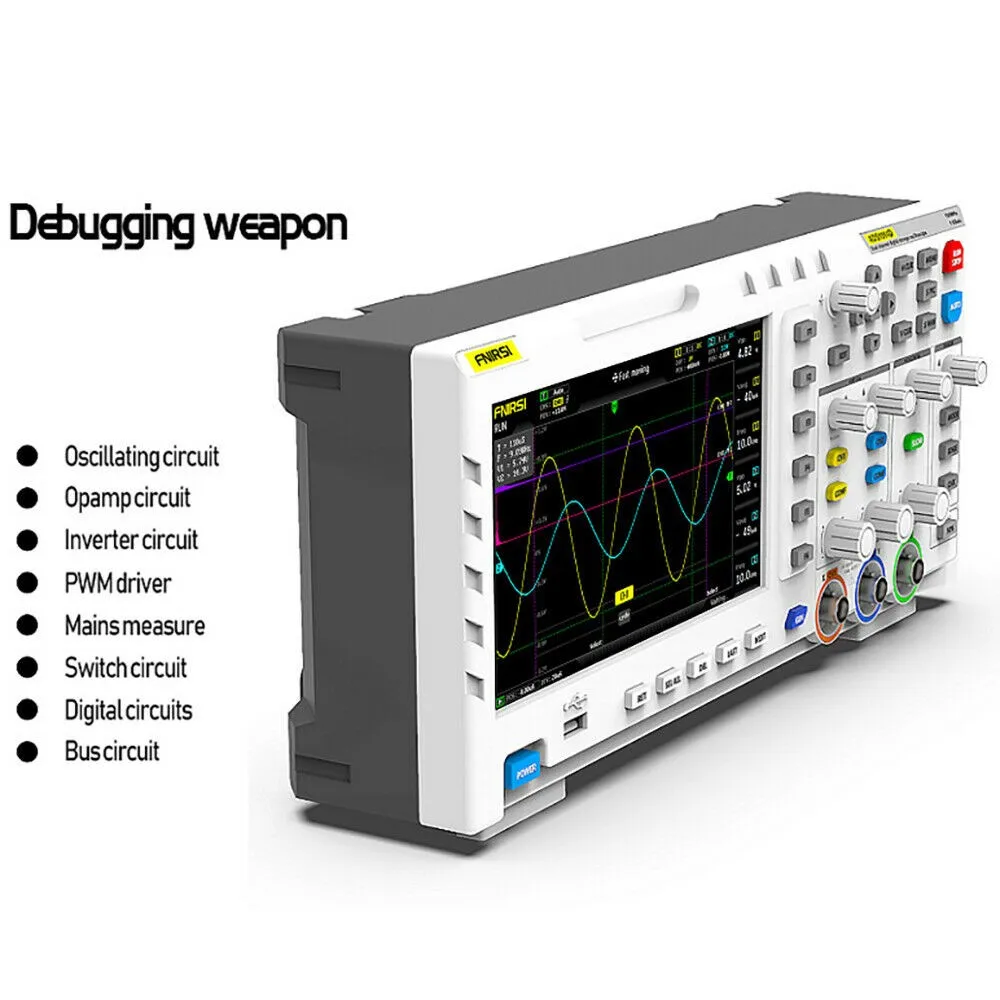

Портативный цифровой осциллограф 1014D 2 в 1 двухканальный генератор входного сигнала Настольный осциллограф Частота дискретизации 1 Гвыбс

1014D портативный цифровой осциллограф 2 в 1 двухканальный генератор входного сигнала Настольный осциллограф 1GSa/s частота дискретизации

Описание:

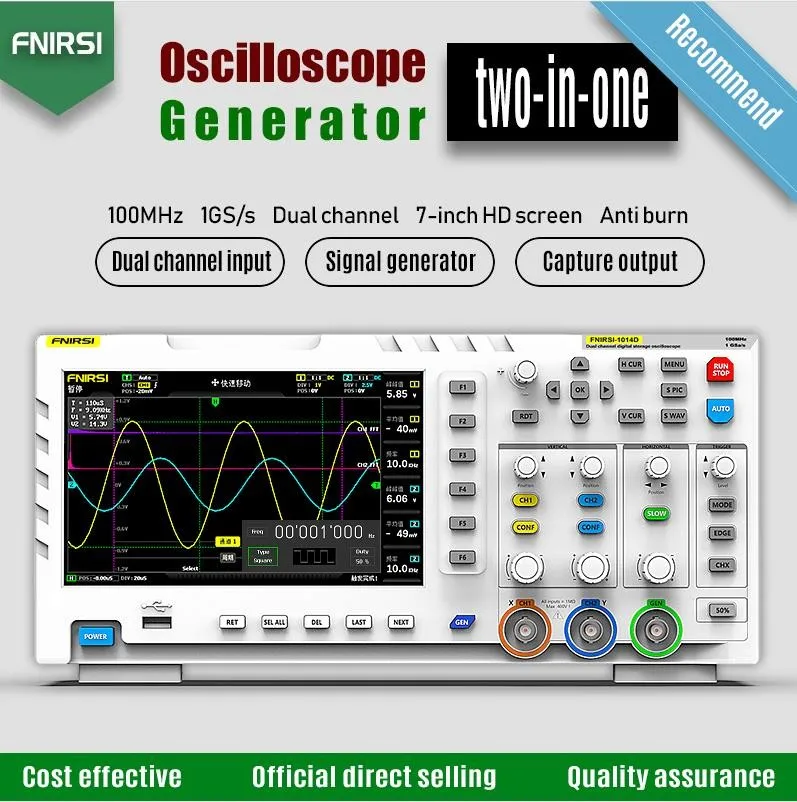

FNIRSI-1014D представляет собой два в одном осциллограф и генератор сигналов, частота дискретизации в реальном времени является 1GSa / s и с 100 МГц * 2 ана-журнал пропускная способность, с 7 дюймовым TFT ЖК-дисплей экран дисплея, встроенный высоковольтный модуль pro-tection может выдерживать Непрерывное напряжение до 400 В, Не беспокоясь о ДТП при сжигании осциллографа, вызванном тем, что зонд не движется к 10x зубчатой передаче, встроенный генератор сигналов функции DDS и выходная мощность ori-ginal (@ 2.5vpp), все шаги частоты сигнала-1 Гц, поддержка 14 видов стандартного функционального сигнала и настраиваемого сигнала, Разделяя выходное устройство, захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения. Приходите и попробуйте, это не подведет вас.

Особенности:

Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала.

Функция захвата выходного сигнала, которая может хранить до 1000 сигналов захвата.

Целевой Высокоинтеллектуальный алгоритм декодирования, кодирование бесконечное и интеллектуальная функция защиты от ожогов, 1X может выдерживать напряжение до 400 В.

С пропускной способностью 100 МГц * 2 ana-log и частотой дискретизации @ 1GSa/s (1X = 5 МГц, 10X = 100 МГц).

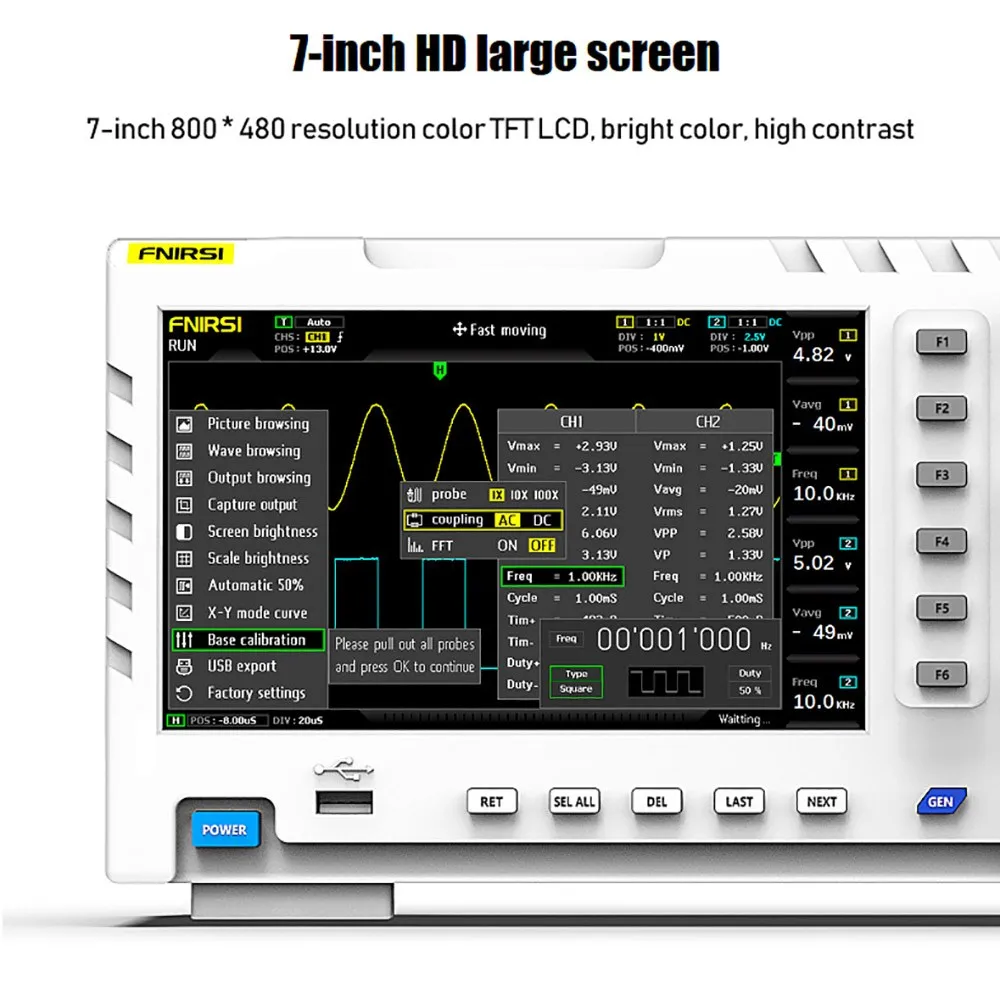

Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.

Диапазон высокого измерения напряжения: 1X может измерять 0 ~ 40 В, 10X может измерять 0 ~ 400 В.

До 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period.

Функция измерения курсора: удобно вручную измерять период, частоту и напряжение.

Полная функция запуска (одиночная, нормальная, автоматическая), и в любое время дисплей формы волны (Функция паузы) заморожен.

Оснащен высокой эффективностью одной кнопкой авто, и одной кнопкой хранения сигнала и функции скриншота.

Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.

Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.

Оснащен интерфейсом USB, который может быть подключен к com-puter, чтобы поделиться своими скриншотами с com-puter, что удобно для вторичного анализа.

Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.

Функция отображения FFT, может анализировать Спектральные характеристики сигнала, технологию сжатия памяти, экран обновления формы волны не мерцает.

С функцией регулировки яркости экрана и функцией регулировки яркости фона gr-id, также легко носить с собой.

Характеристики:

Материал: АБС-пластик

Ana-log ширина ремешка: 100 МГц * 2

Количество каналов: 2 канала

Максимальная частота дискретизации в реальном времени: 1GSa/s

Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див

Горизонтальный диапазон времени: 50S/div ~ 10NS/div

Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)

Глубина хранения: 240 кбит

Входное сопротивление: 1MΩ

Точность ADC: 8 бит

Режим соединения: AC/DC

Режим запуска: одиночный, нормальный, автоматический

Кромка триггера: поднимающаяся кромка/опускающаяся кромка

Внешний триггер напряжения 0 ~ 40 в

Удлинительные порты: экспорт изображений USB

Размер посылка: 340*140*70 мм/13,4*5,5*2,8 дюймов

Посылка Вес: 1500 г/3.3lb

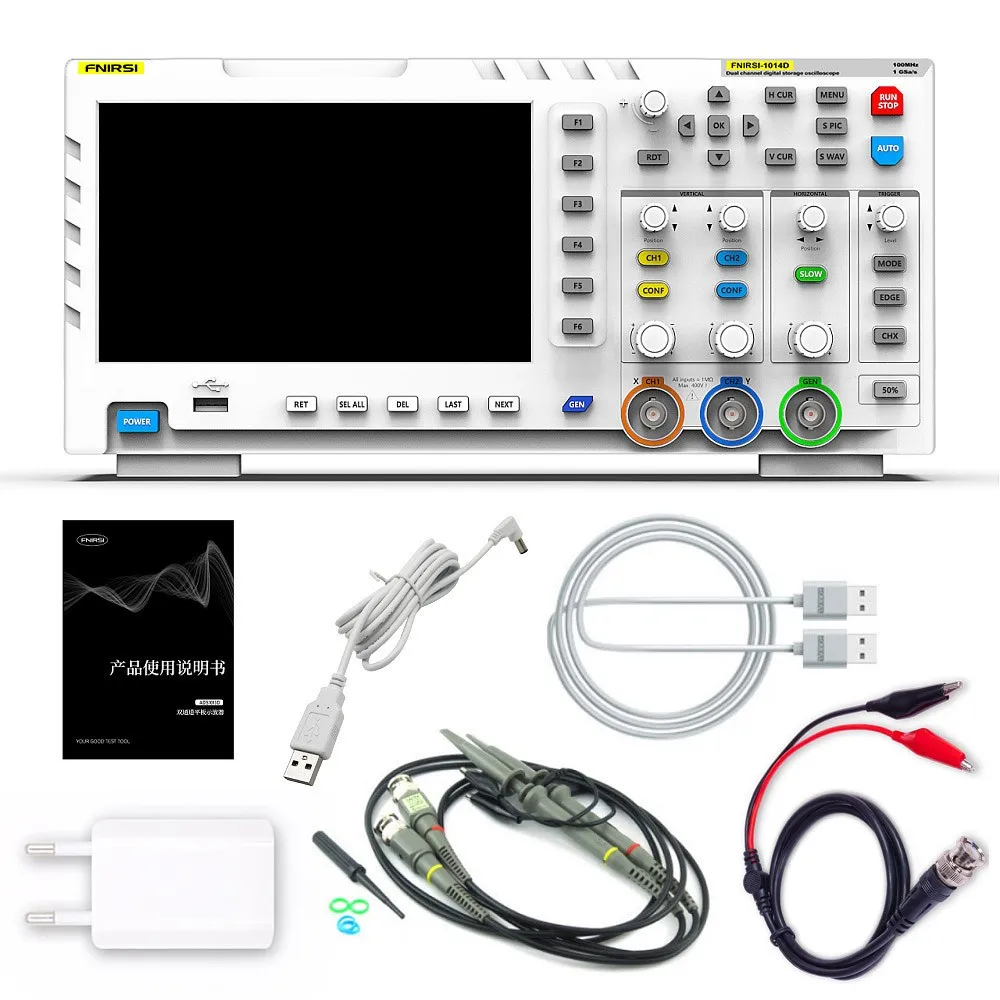

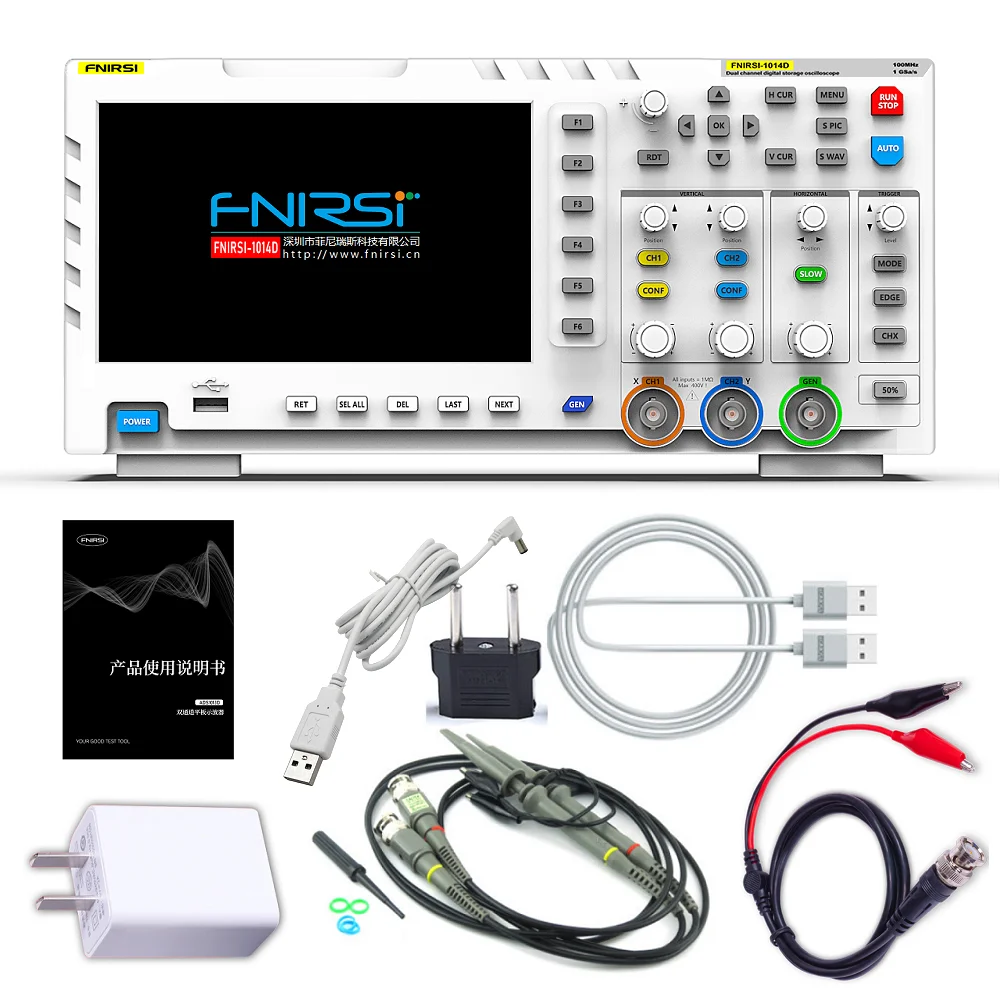

Упаковочный лист:

1 * FNIRSI-1014D хост цифрового осциллографа

2 * соответствующий зонд 100 МГц (1X и 10X)

1 * зажим

1*5V 2A адаптер питания (US + EU)

1 * usb-кабель для передачи данных

1 * Руководство пользователя на английском языке
