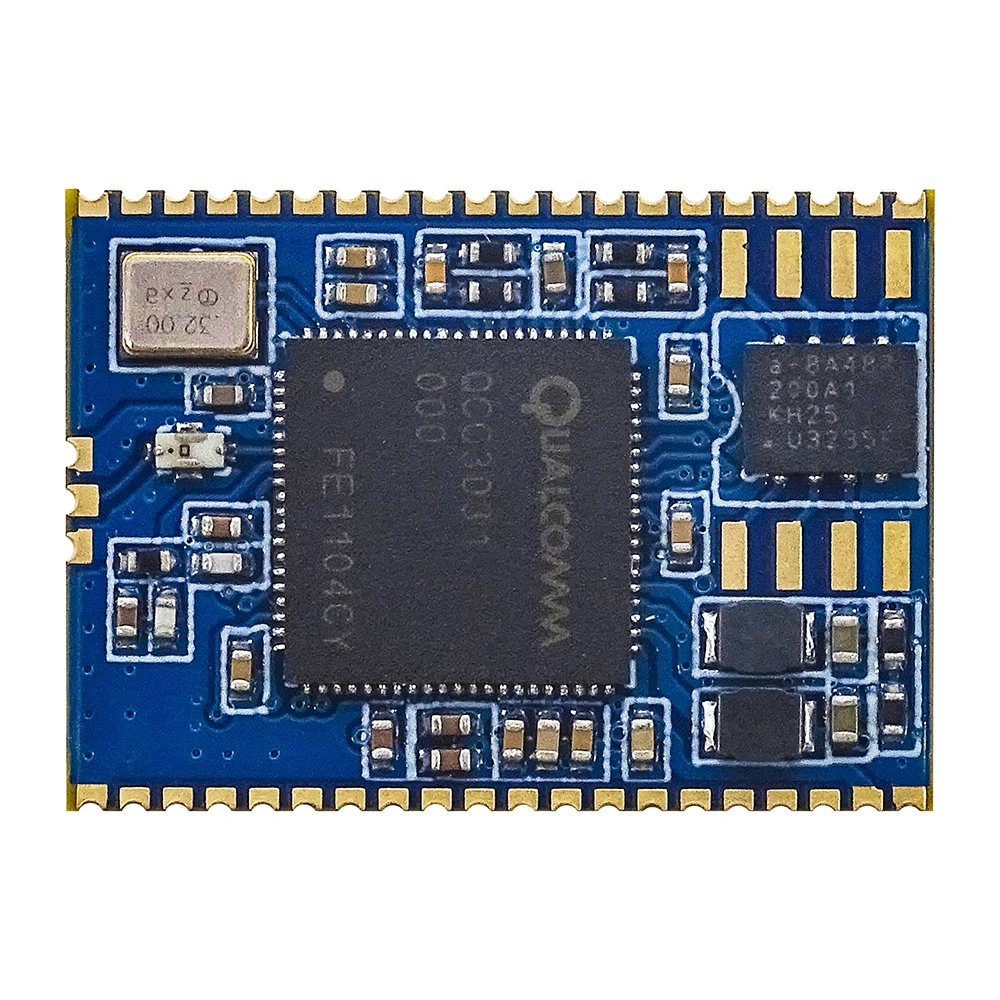

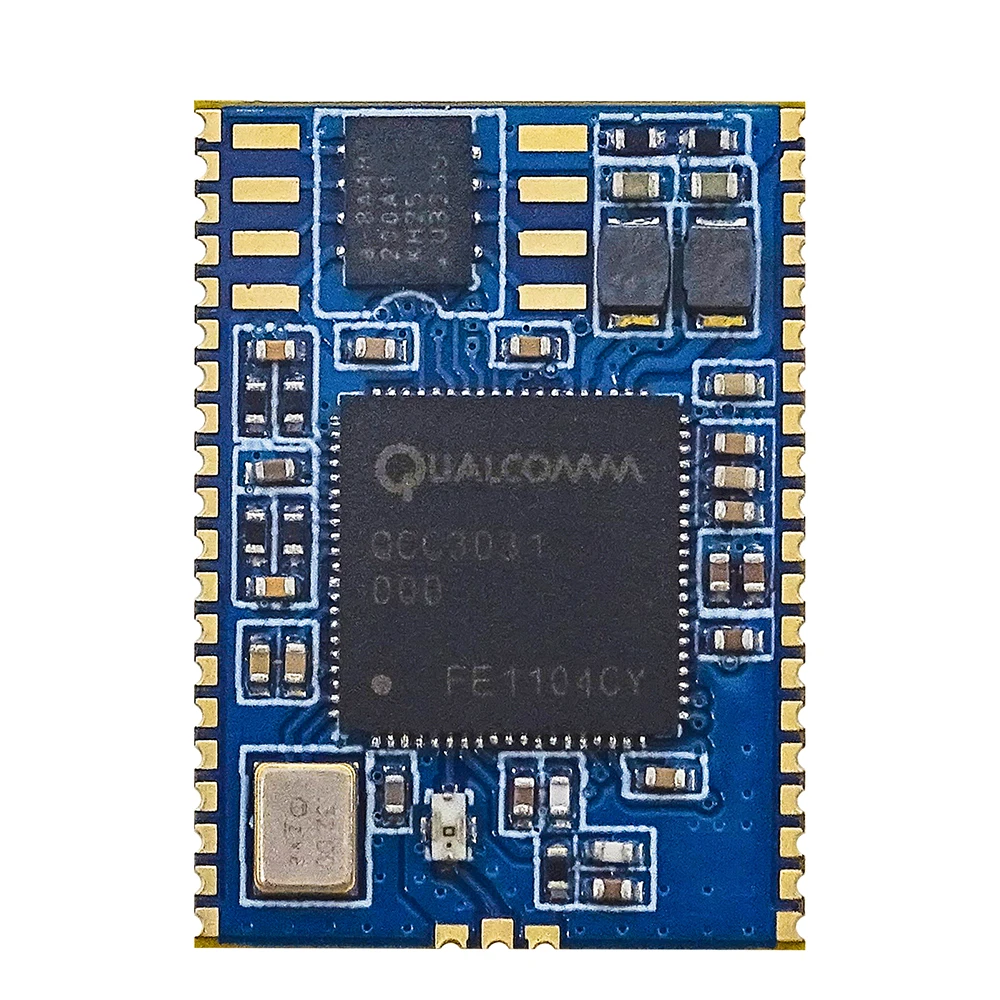

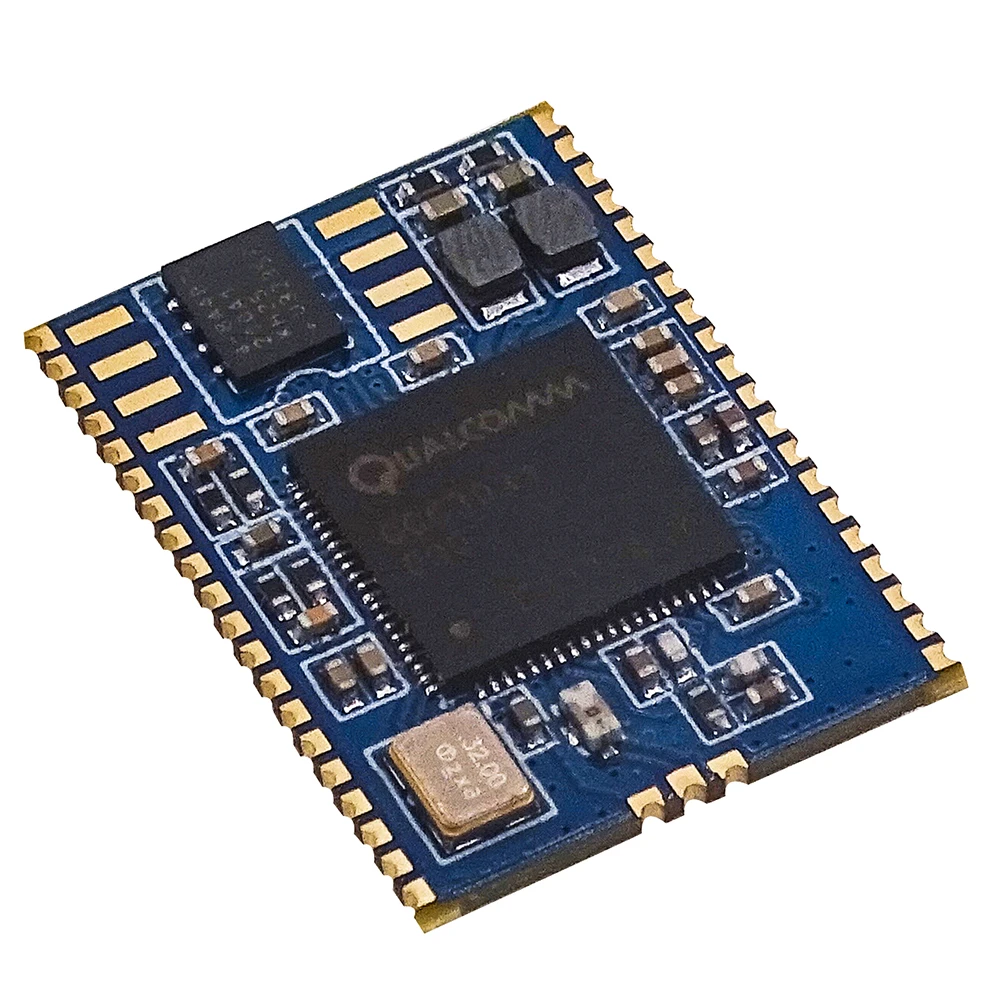

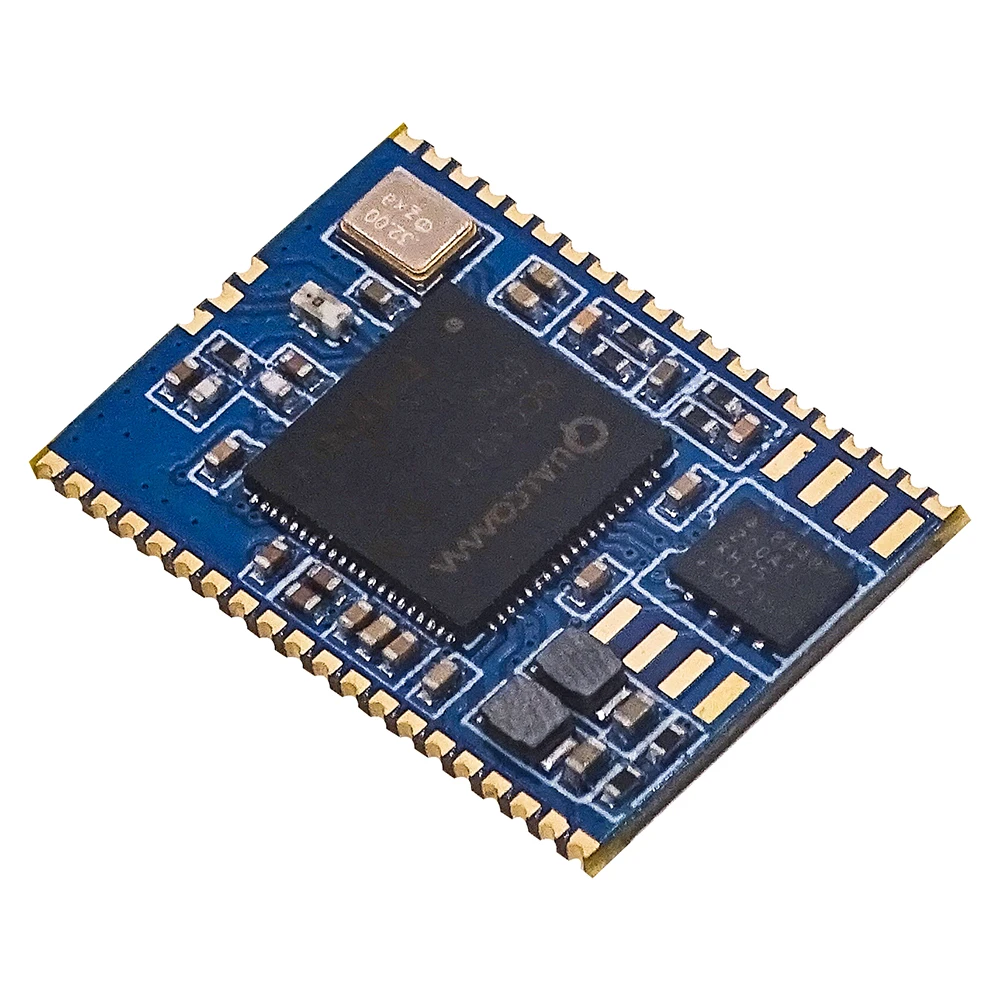

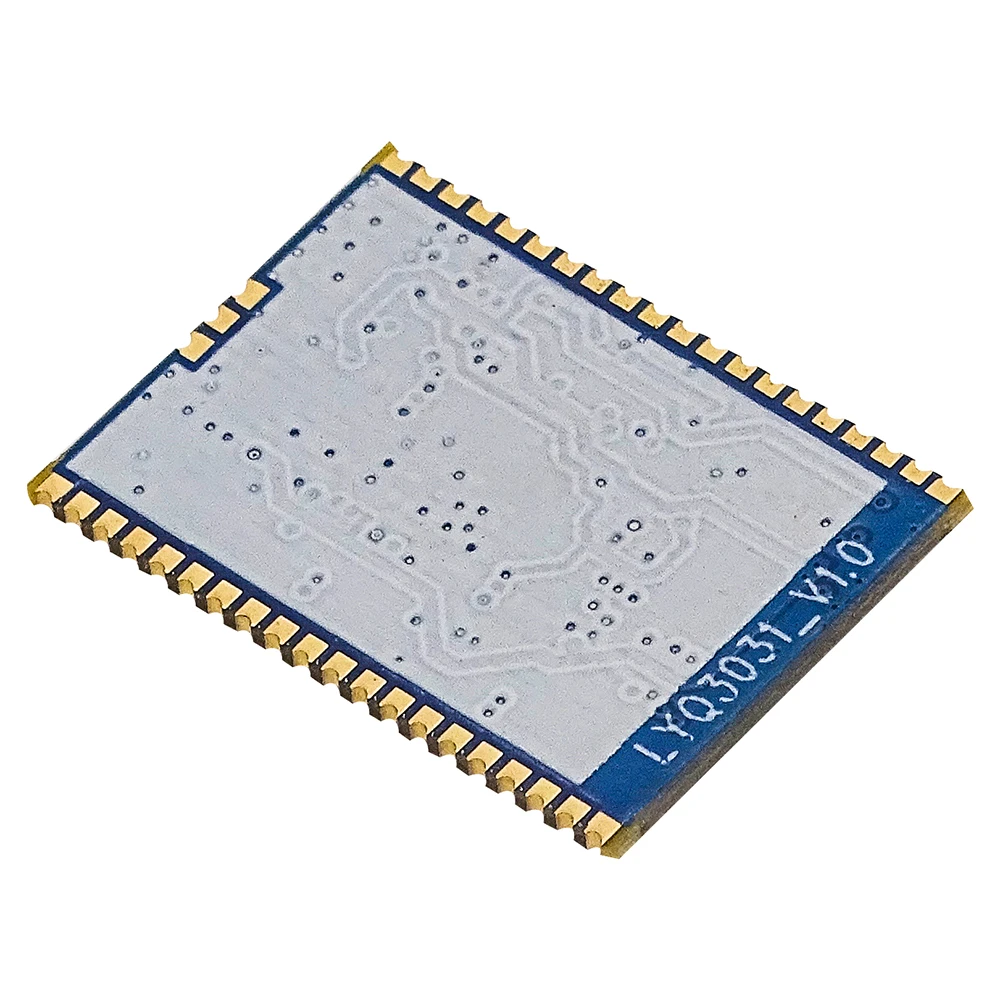

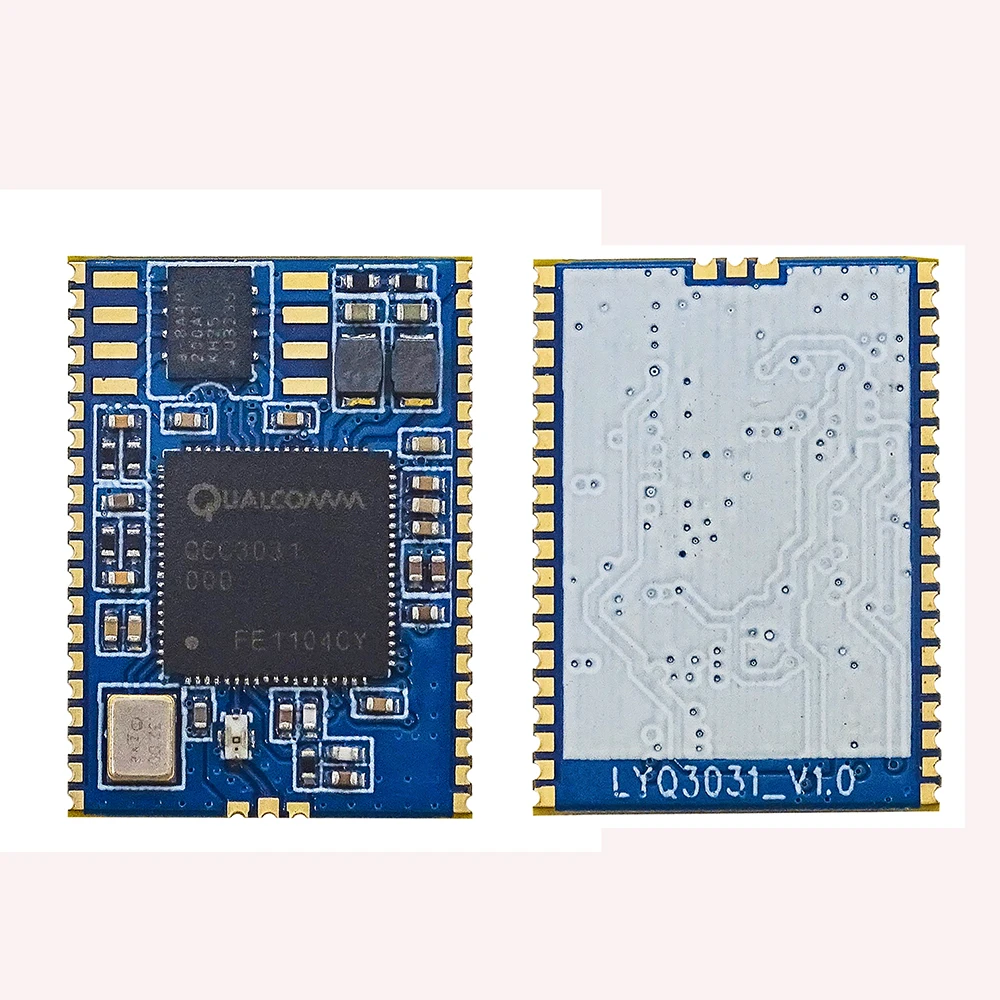

Bluetooth-модуль BTM331 QCC3031 версия 5,1 Стандартный APTX I2S IIS SPDIF

● Модель модуля: SJR-BTM331

● Чип Bluetooth: QCC3031, встроенный модуль 32M SPI FLASH

● Версия Bluetooth: 5,1

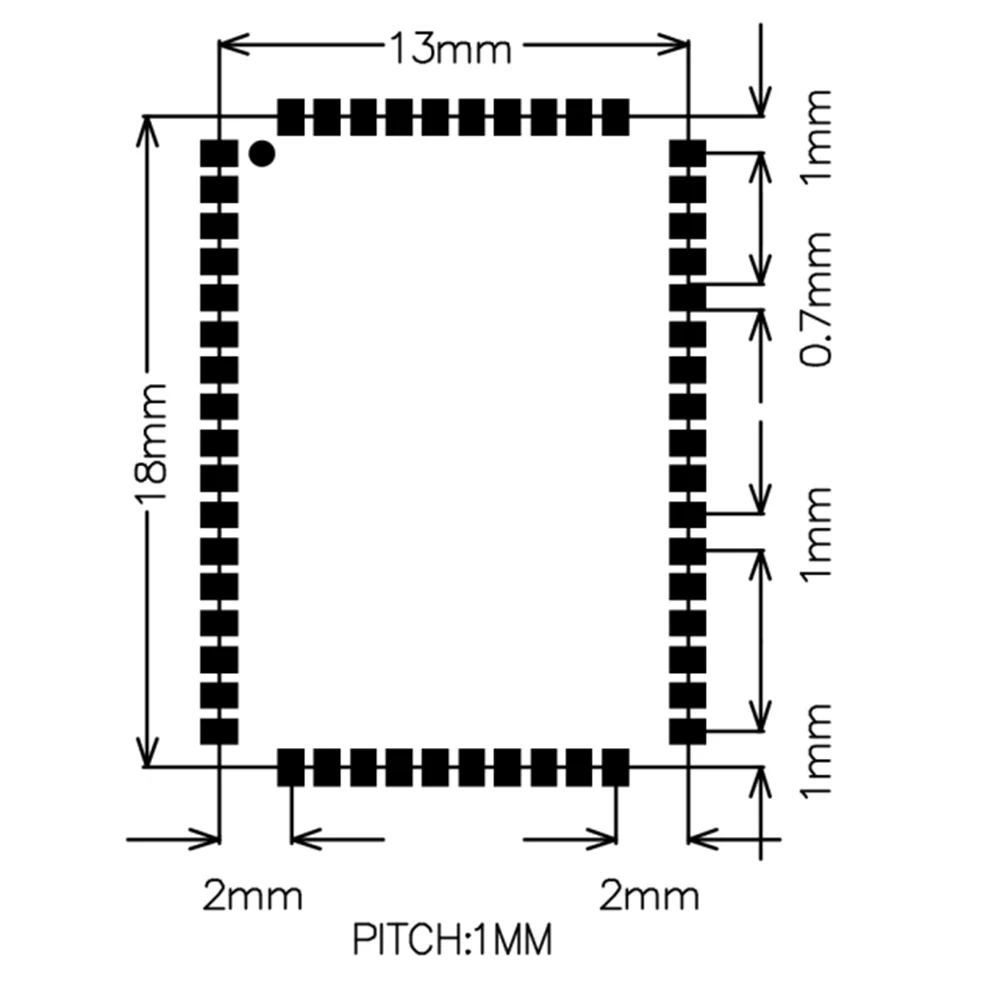

● Размер модуля: 13 мм x 18 мм x 2,5 мм

● Мощность Напряжение питания: 3,0-4,3 v

Прошивка по умолчанию:

1. Поддержка sbc, aac, aptx, aptx-HD декодирования, без функции вызова, опционально I2S, аналоговый выход

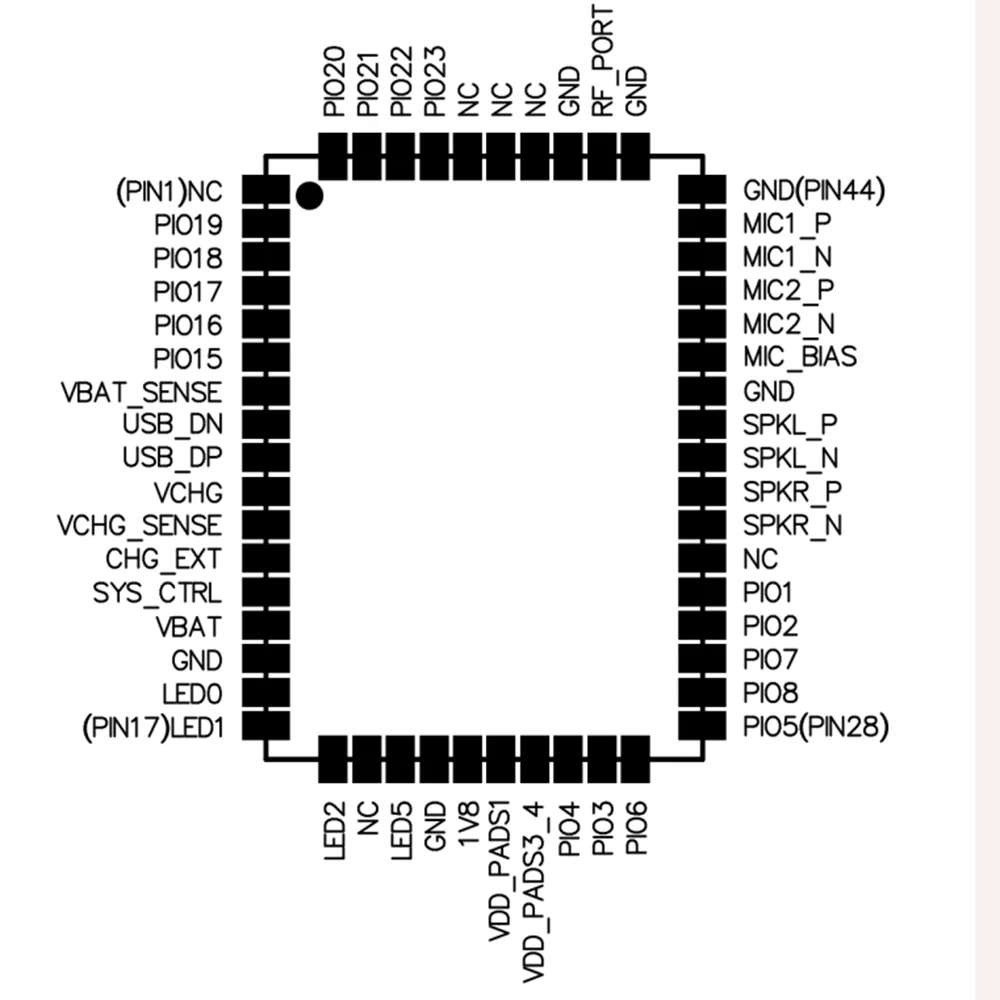

2. Описание кнопки:

● SYS_CTRL: включение на высоком уровне, выключение на низком уровне и автоматическое включение Режима сопряжения после включения

● PIO2: короткое нажатие для воспроизведения и паузы, длительное нажатие в течение 3 секунд для ввода сопряжения, длительное нажатие в течение 5 секунд, чтобы очистить запись сопряжения

● PIO3: Короткое нажатие на предыдущую песню, Длительное нажатие на громкость, чтобы уменьшить

● PIO4: Короткое нажатие на песню, Длительное нажатие на громкость для увеличения

● PIO5: подключен к высокому уровню, не подключен к низкому уровню

● PIO19: есть аудиовыход высокого уровня, нет аудио низкого уровня

● PIO20: выходной порт SPDIF

3. Индикатор Светильник Описание:

● Bluetooth не подключен: LED0 и LED1 вспышка поочередно

● Bluetooth подключен: LED1 всегда включен

● Воспроизведение аудио Bluetooth: LED1 всегда включен
