Последнее обновление: 30.04.2022

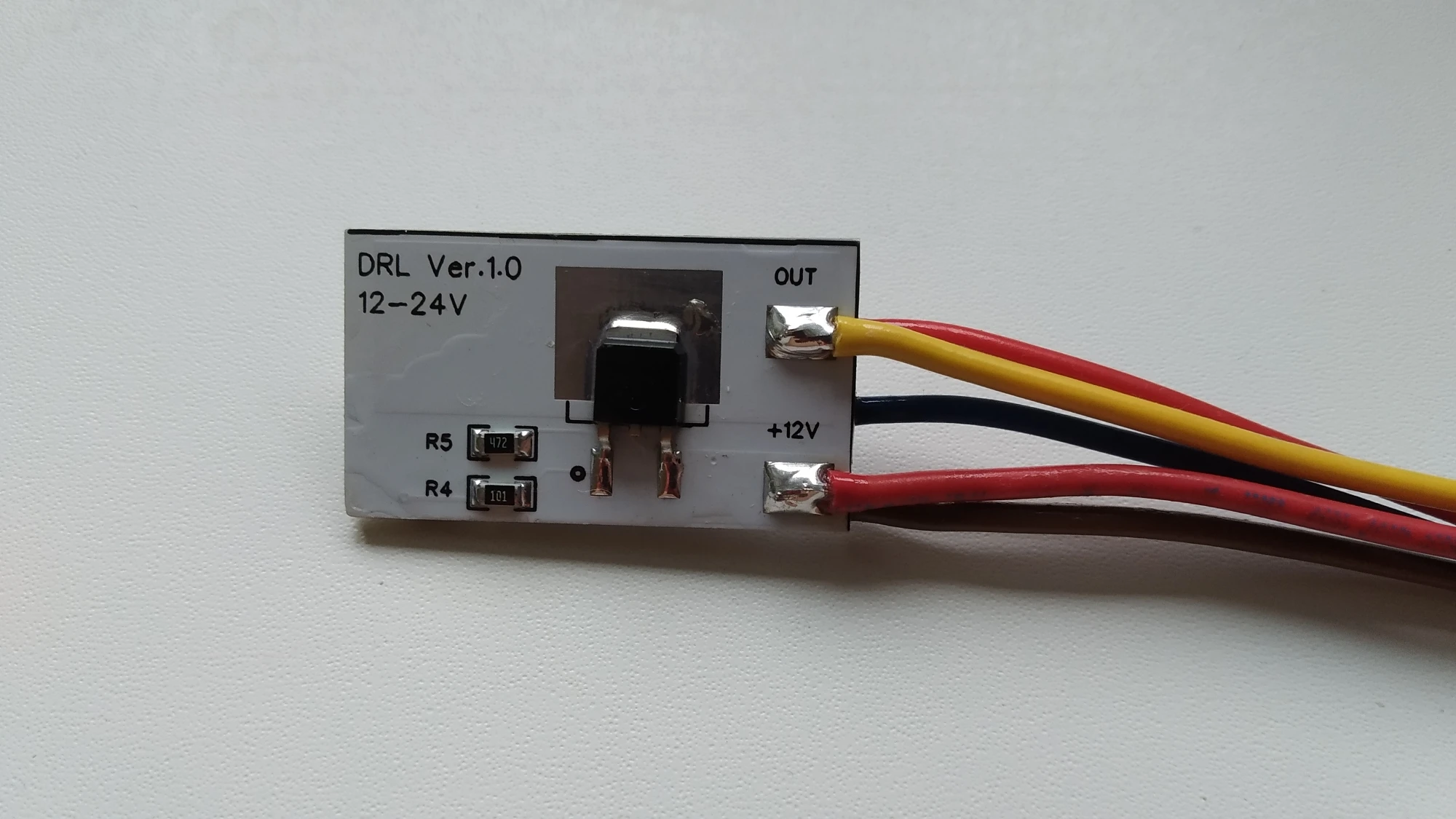

Контроллер ходовых огней, версия 24 вольта для грузовиков с управлением по плюсу. Устанавливается на штатные галогеновые лампы дальнего света без линз. Плата служит для изменения яркости ламп накаливания с возможностью настройки от 5 до 50%.
Работает по плюсу, те один контакт лампы всегда подключен к массе.

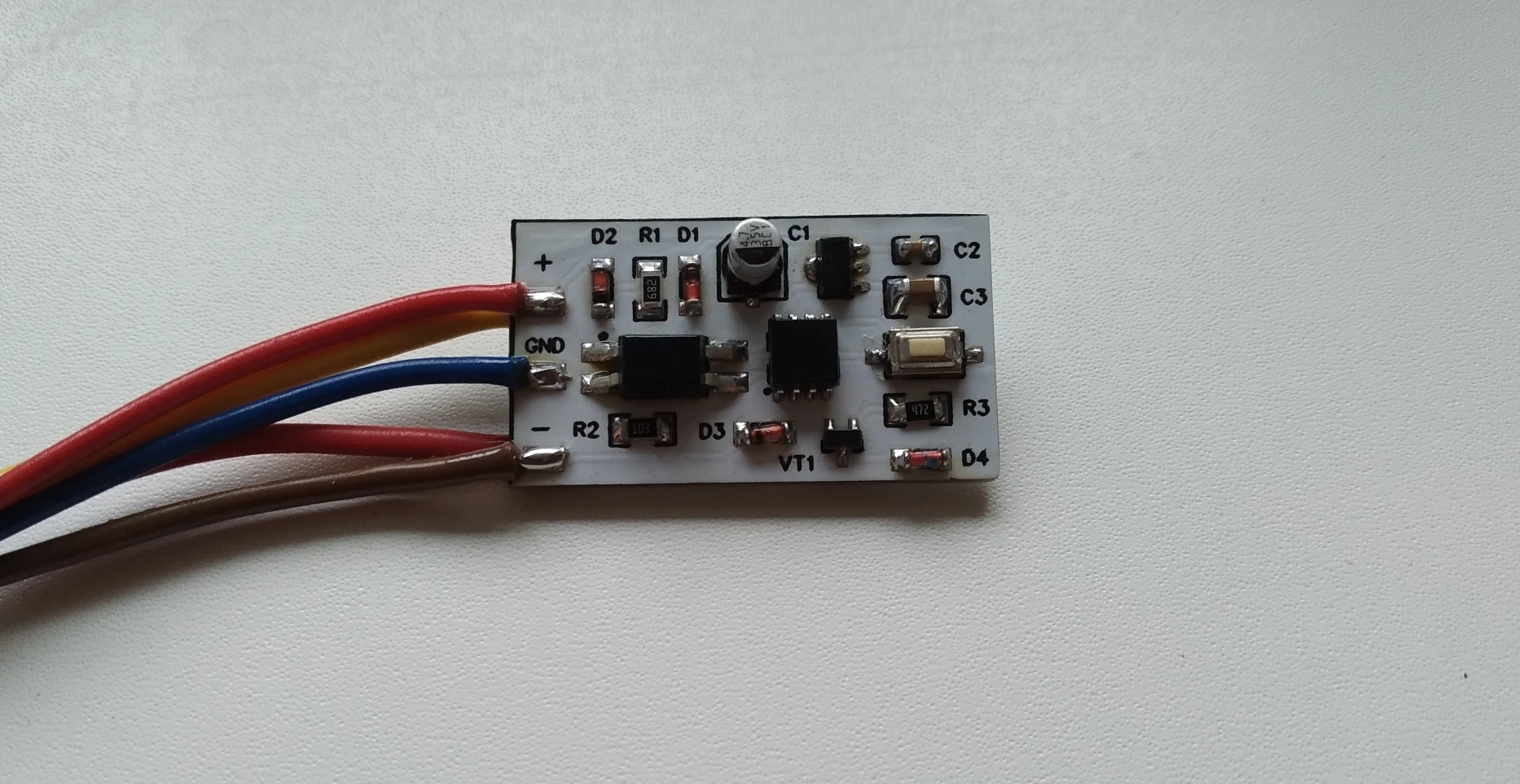

"12v" - подключается к плюсовой клемме аккумулятора после зажигания желательно через предохранитель (красный провод сечением 1мм2, ток 5-6 ампер).
"OUT" - подключается к обеим лампам дальнего света (желтый провод сечением 1мм2, ток 5-6 ампер).
"+" - управляющий плюс (тонкий красный провод) подключается к габаритам или ближнему свету. При подключении +12в контроллер отключается, Лампы работают в штатном режиме.
"-" - управляющий минус. При подключении на массу контроллер отключается.
"GND" - масса контроллера. Подключается на кузов автомобиля.
При включении зажигания происходит задержка включения 10 секунд, затем плавный розжиг до установленной яркости. Для настройки яркости ламп нужно дождаться когда лампы разгорятся, затем зажать кнопку на плате на 2 секунды, лампы моргнут. Затем кнопкой выбрать нужную яркость и снова зажать кнопку на 2 секунды. Лампы моргнут 2 раза, настройка закончена. Настройки записываются в энергонезависимую память контроллера, те после отключения питания все сохраняется.
Контроллер не работает на светодиодных, ксеноновых лампах. Не работает на автомобилях с контролем перегоранием ламп.
Перед установкой контроллера проверьте работоспособность по нижеследующей схеме. Толстый красный провод (+12V) с платы подключите к плюсу блока питания или аккумулятора. Толстый желтый провод с контроллера подключите к тестовой галогеновой лампе. Второй конец лампы подключите к минусу блока питания. Тонкий синий провод на плате (GND) подключите к минусу блока питания. Произведите первоначальную настройку яркости согласно инструкции. Блок питания должен обеспечивать ток не менее 4 ампер.
Для защиты от влаги плата покрыта специальным акриловым лаком и помещена в прозрачную термоусадку.
