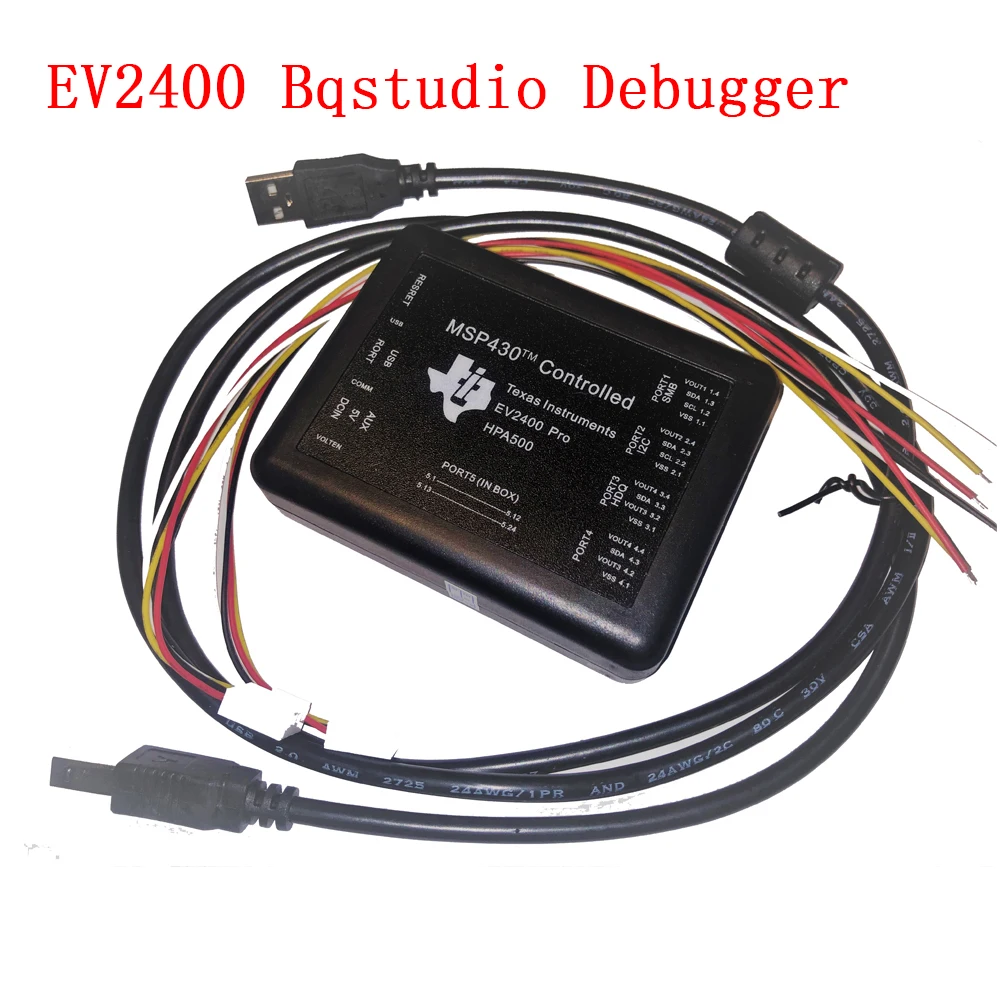

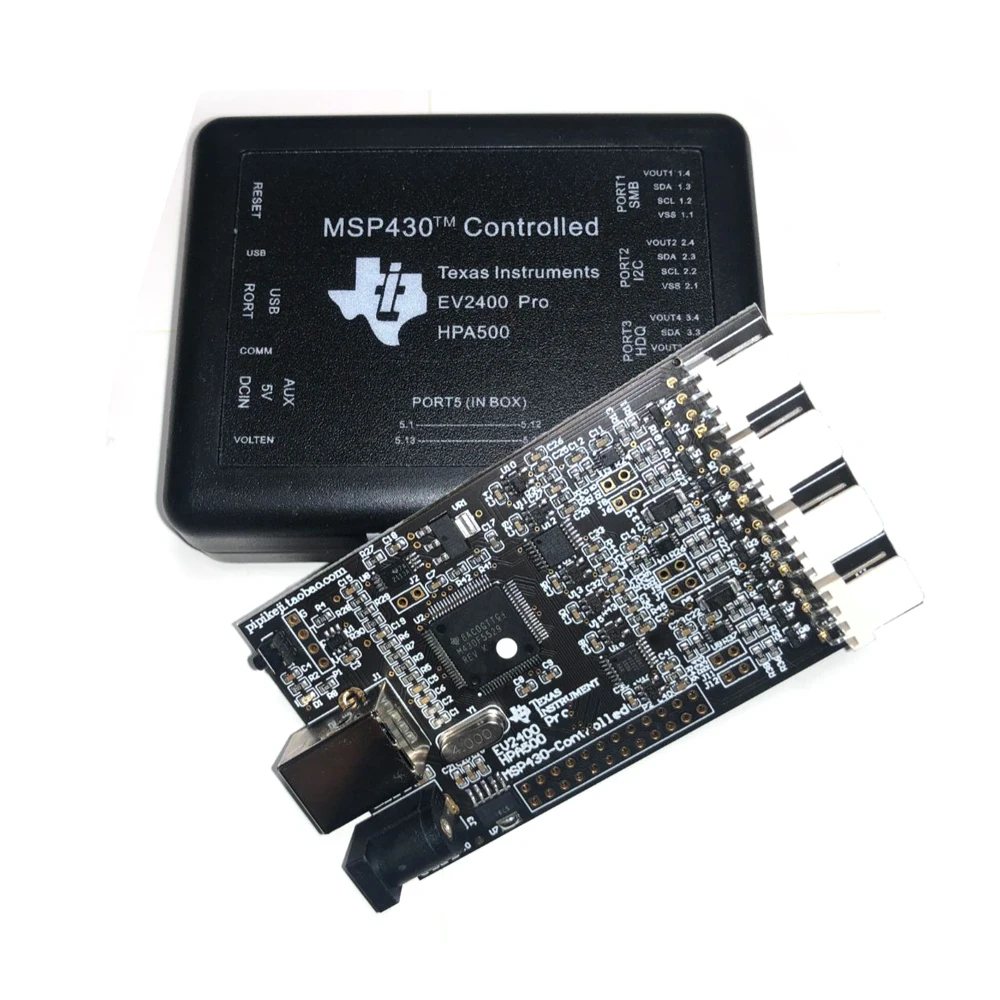

EV2400 bqstudio отладчик 2300 ремонт аккумулятора дрона SMB блок связи T16 T20 EV2400pro EV2400mini

EV2400 bqstudio отладчик 2300 Дрон Ремонт батареи SMB блок связи T16 T20 EV2400pro EV2400mini

EV2400 bqstudio отладчик 2300 Дрон батарея ремонт SMB блок связи T16 T20 EV2400pro EV2400mini

Различия между EV2400mini и Pro описаны ниже.

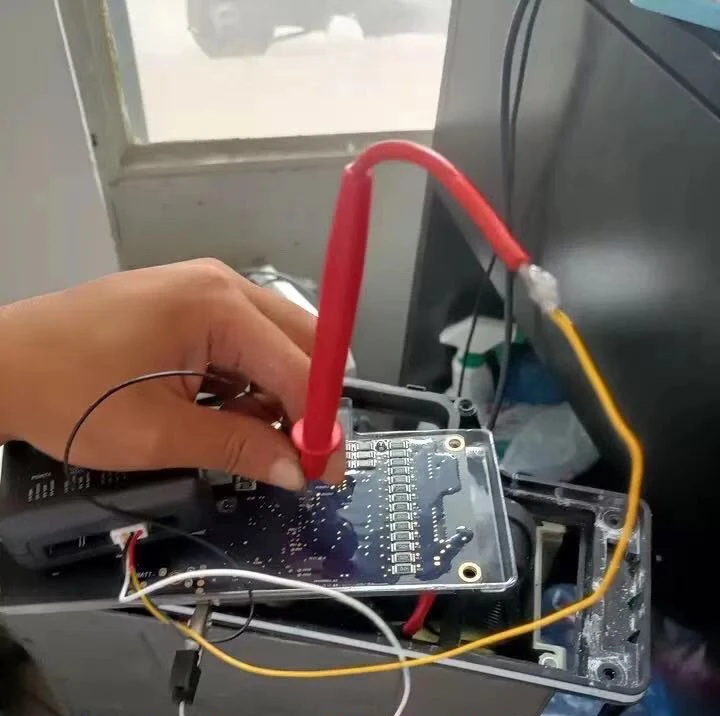

Примечание: во время нормальной отладки батареи нужно подключить только три VSS, SDA и SCL кабеля, и Vout приостановлено. Vout используется, когда нет батареи. Не подключайте Vout при подключении аккумулятора. Не включайте аккумулятор во время отладки, чтобы избежать случайного короткого замыкания.

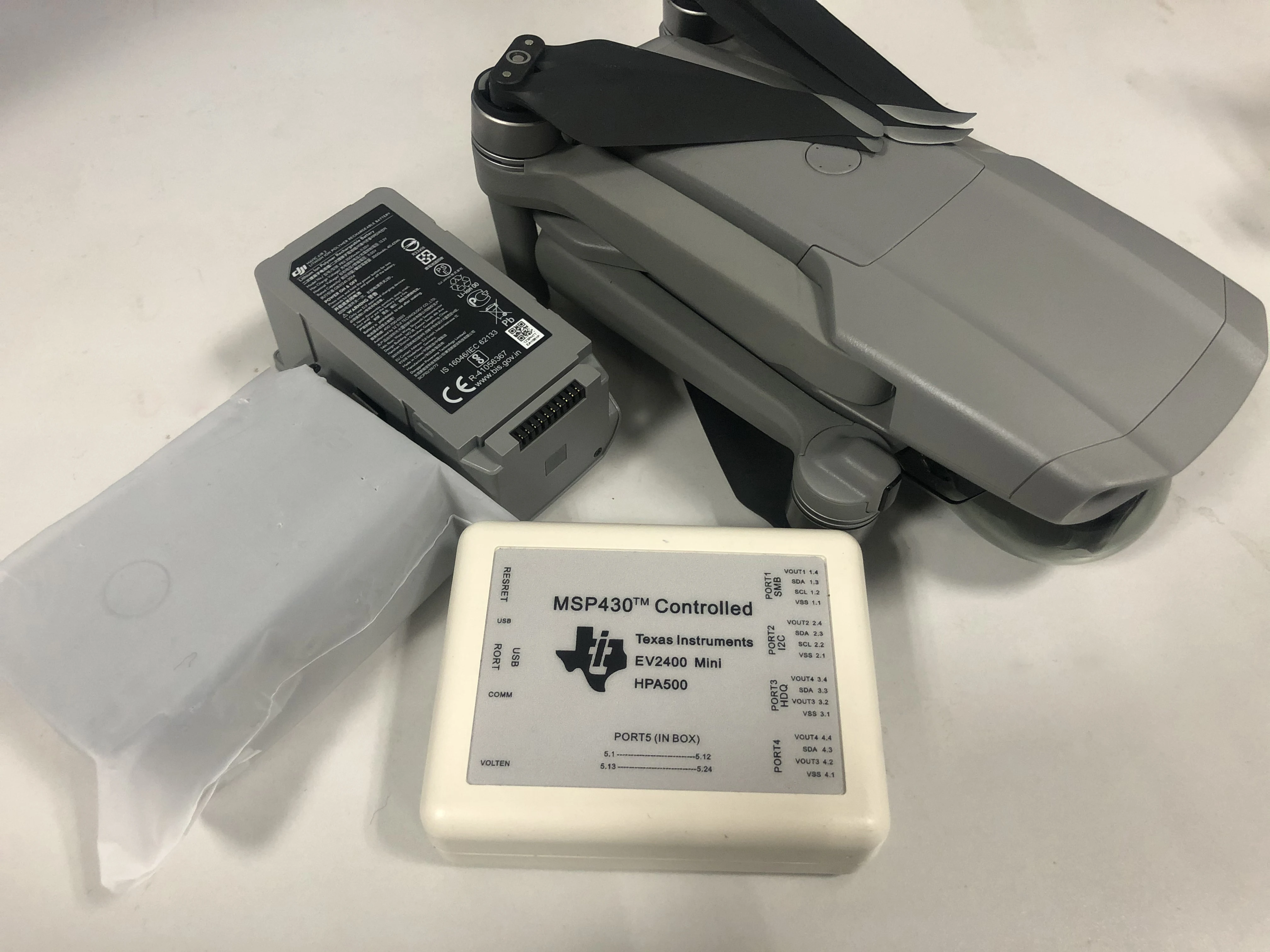

Модели, включенные в данные: защита растений 1S1P, Wu 1, Wu 2, Royal 1, royal 2, royal AIR, royal AIR2, royal AIR2S, royal MINI, xiao, Genie 3, genie 4, royal и так далее.

Если вам нужно отремонтировать батареи DJI T16 и T20 большого UAV защиты растений, пожалуйста, обратитесь в службу поддержки клиентов.

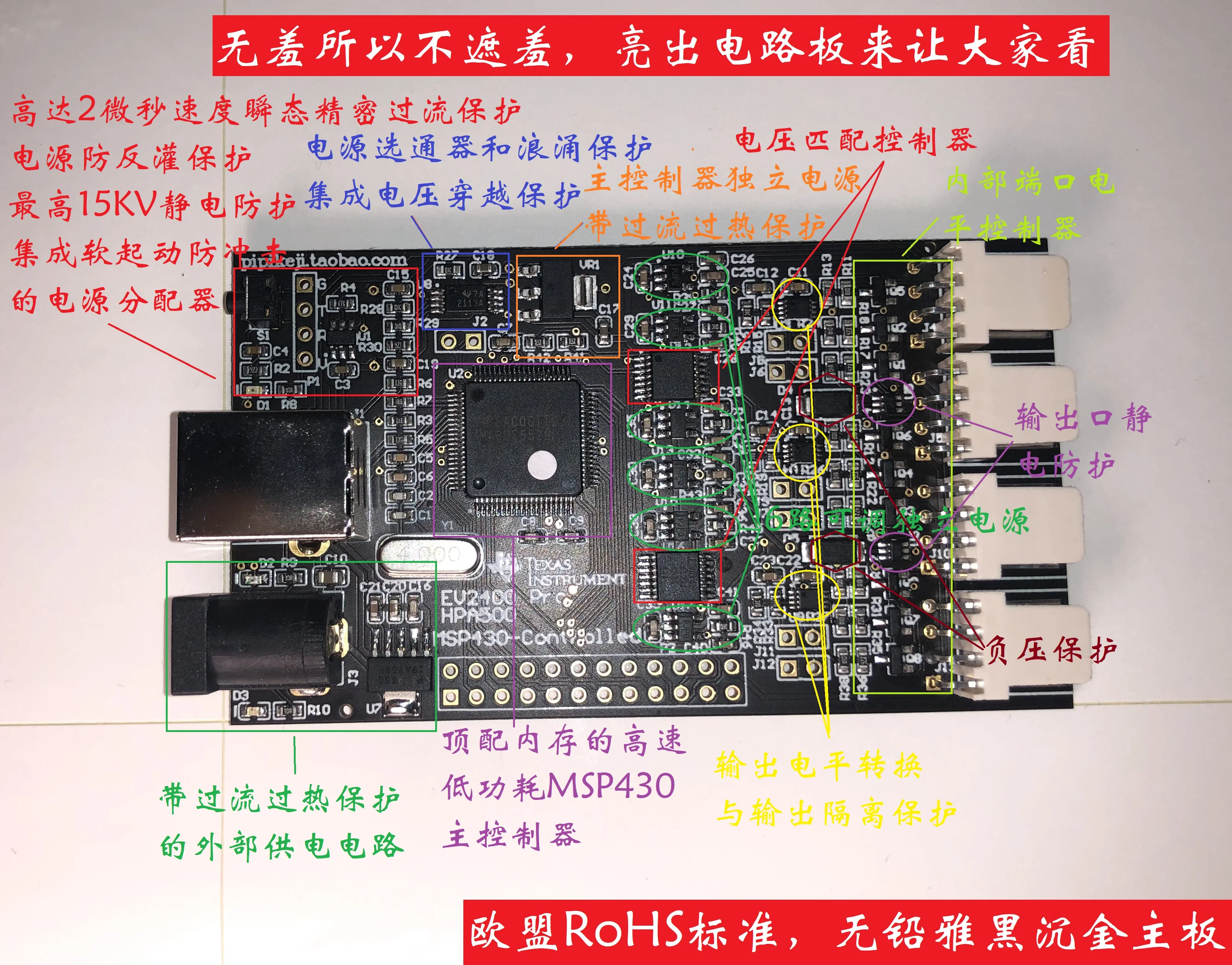

Защищены порты 1, 2, 3, 4 и 5. Регулируемое Натяжное напряжение на выходе. Выходное напряжение регулируется. Насколько всесторонняя защита? Посмотрите на картинку ниже, это то, на что они ссылаются, когда говорят, что вы можете сделать золото.Удовольствие от обслуживания батареи БПЛА, обнуления, отладки, изменения двойного тока и т. Д. Заключается в непрерывных исследованиях и обучении, просмотре на сайтах и чистящих материалах. Пожалуйста, внимательно прочитайте материалы, предоставленные этим магазином, изучите и изучите самостоятельно, и, наконец, успешно получите свой собственный аккумулятор, чтобы собрать удовольствие. Покупка и поход с оборудованием могут сэкономить деньги и получать удовольствие, но это занимает исследования и сделай сам. Повреждение батареи может варьироваться, EV2400 не является панацеей, может решить большинство проблем с программным обеспечением батареи, потому что Аппаратный сбой батареи не может ничего сделать. Некоторые модели, такие как DJI T16 батарея для материнской платы, имеют внешний микропроцессор MSP430, который легко гореть после неоправданного отключения питания, а также приведет к повреждению батареи, что является необратимым и процессор не заменяется. Я надеюсь, вам понравится ваше обучение и преуспеет в изменении электричества.

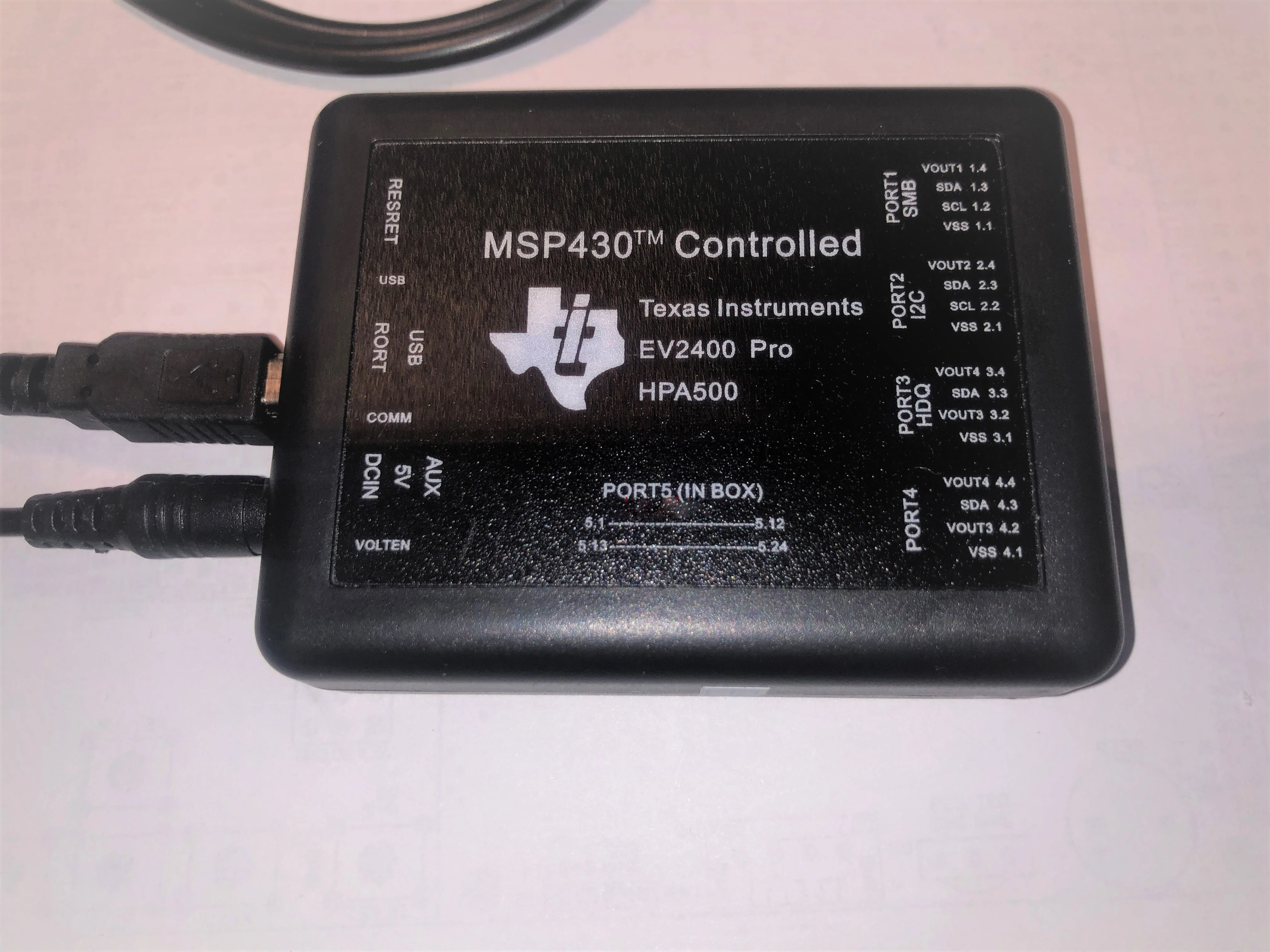

Поддержка USB и внешний 5V Двойной источник питания

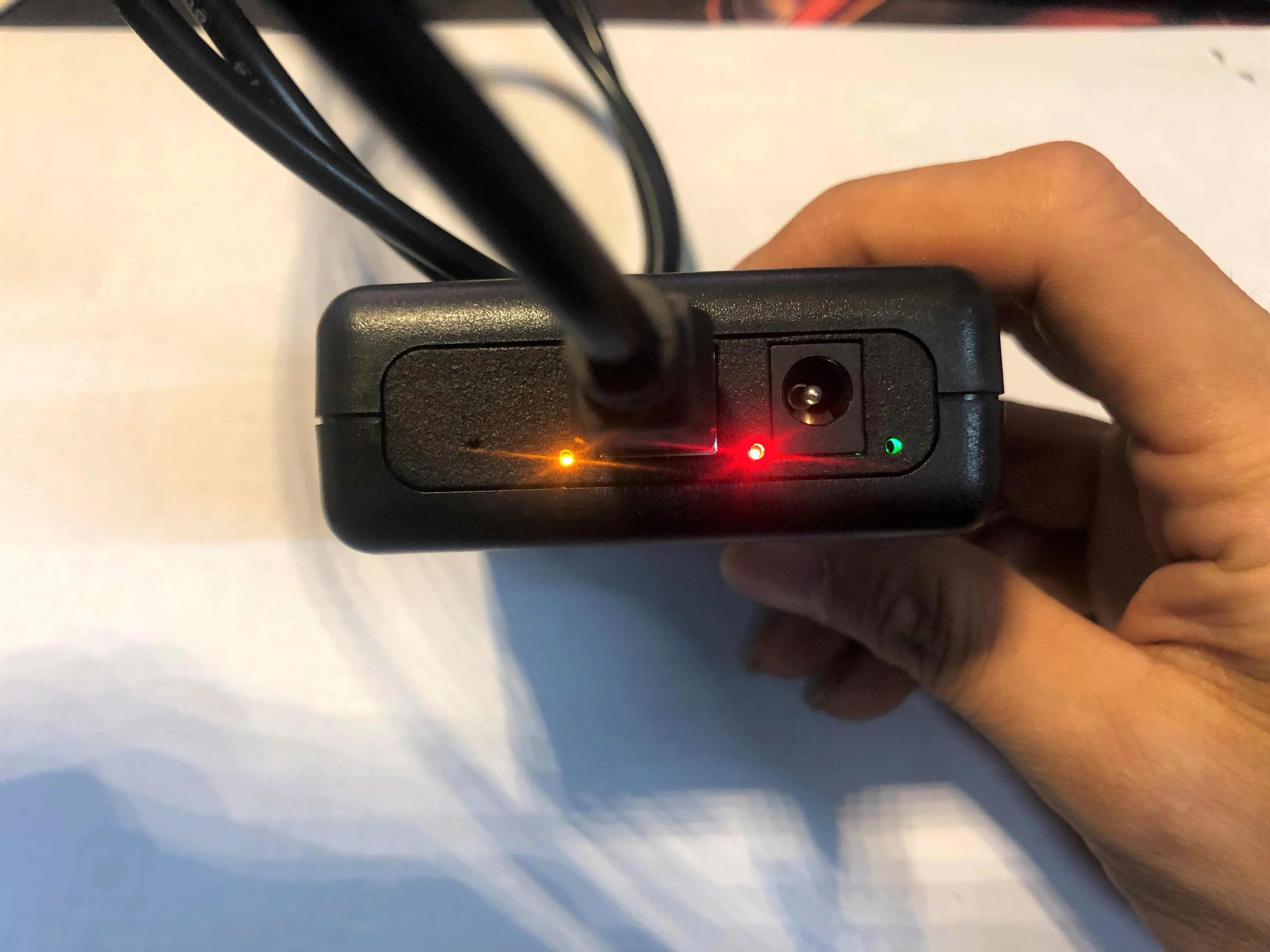

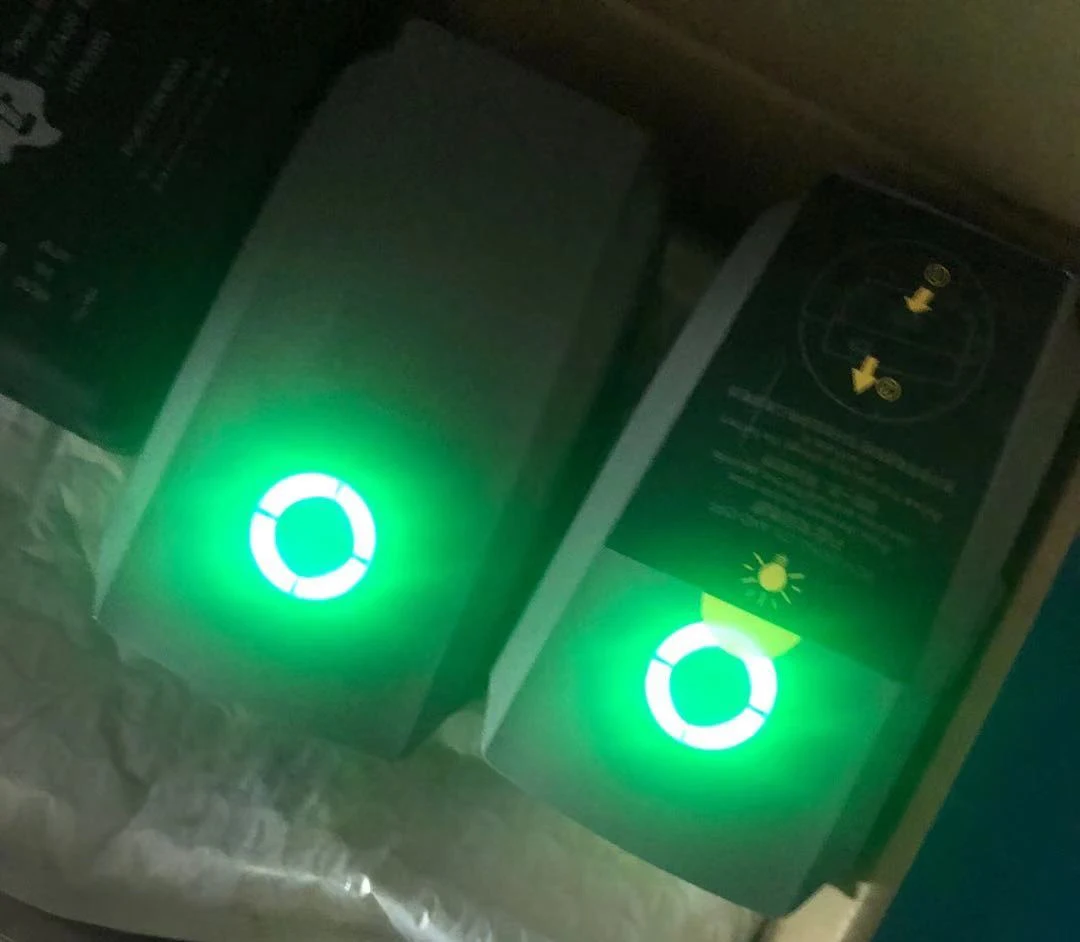

Световой светильник

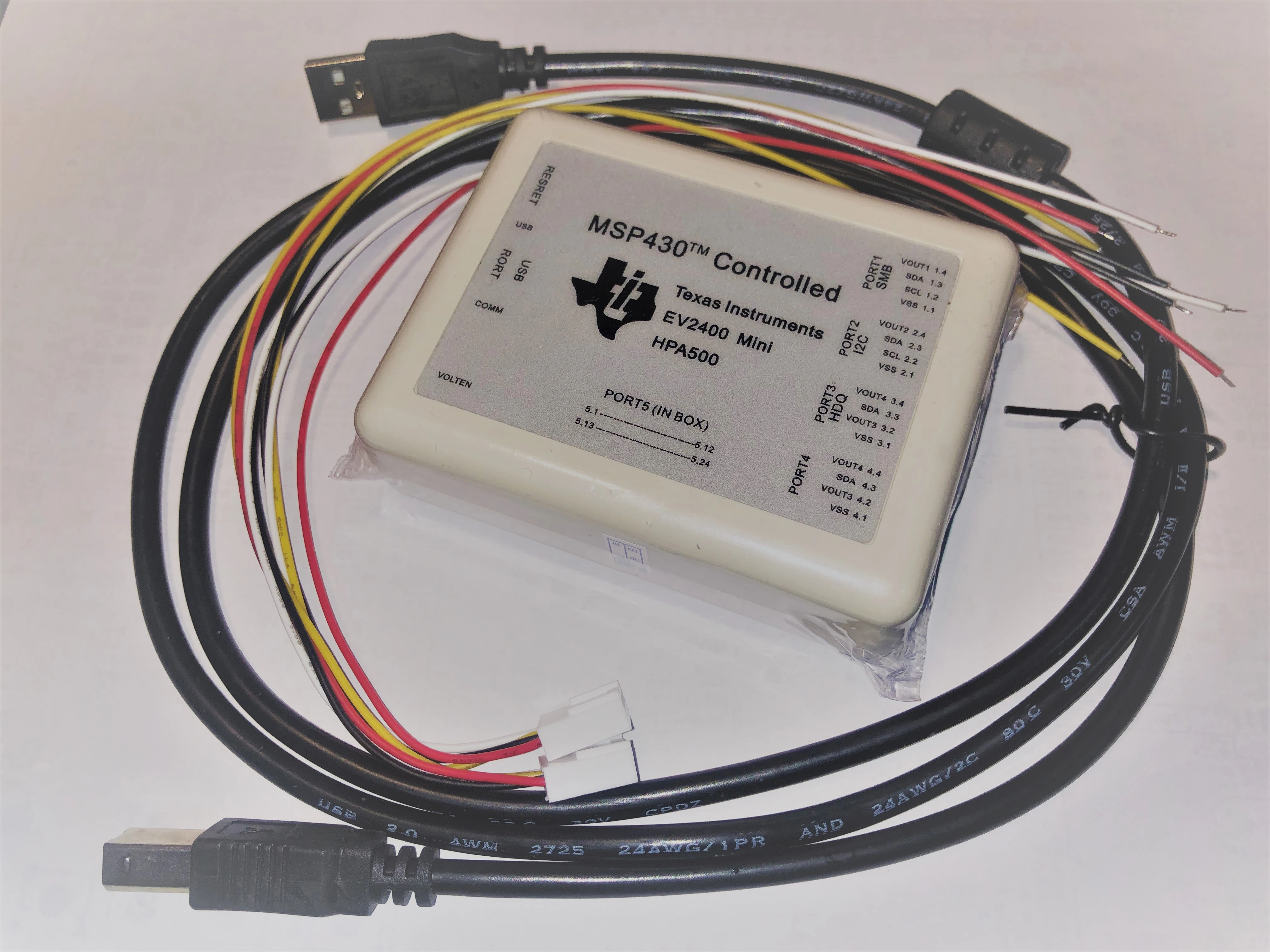

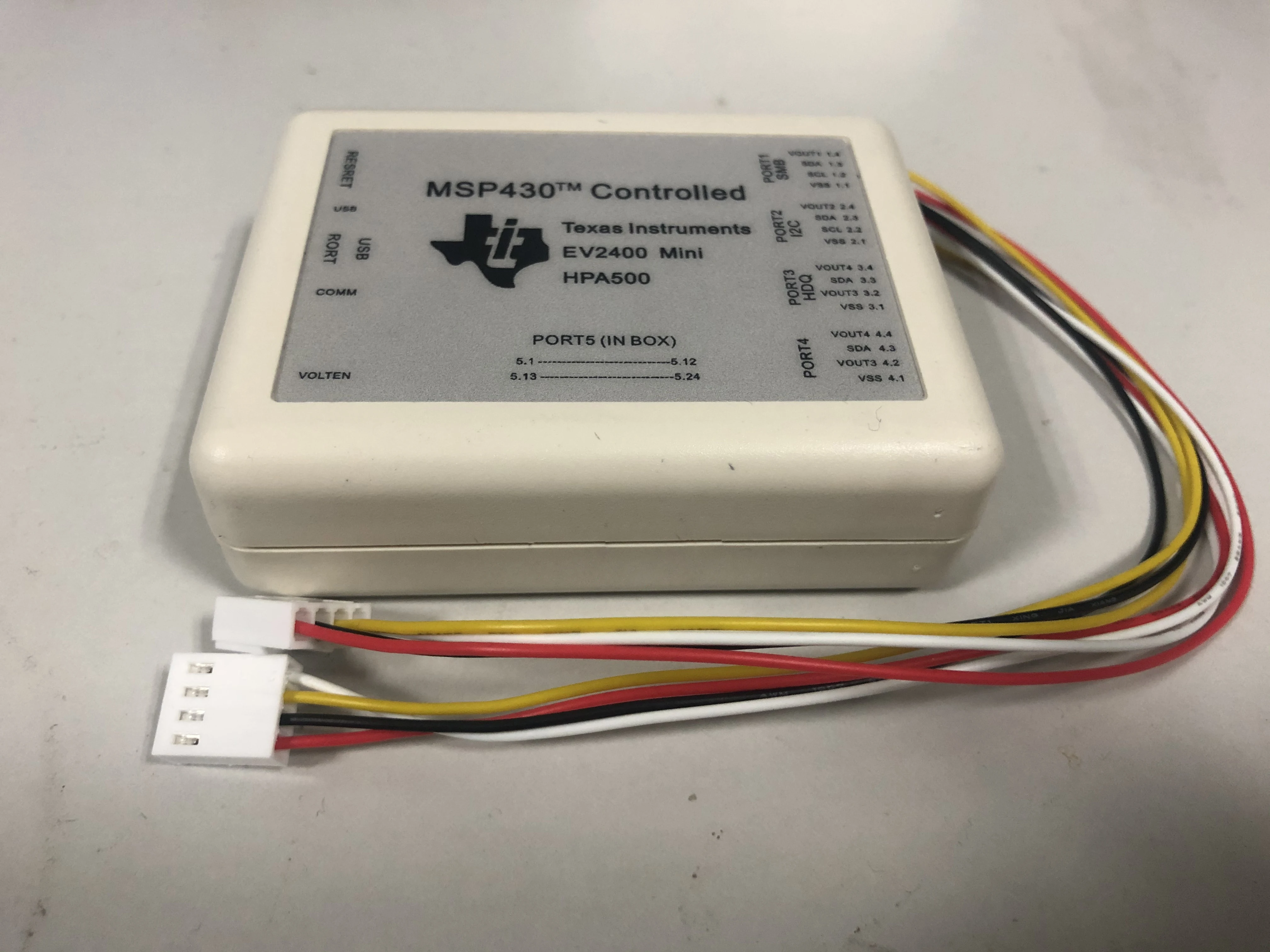

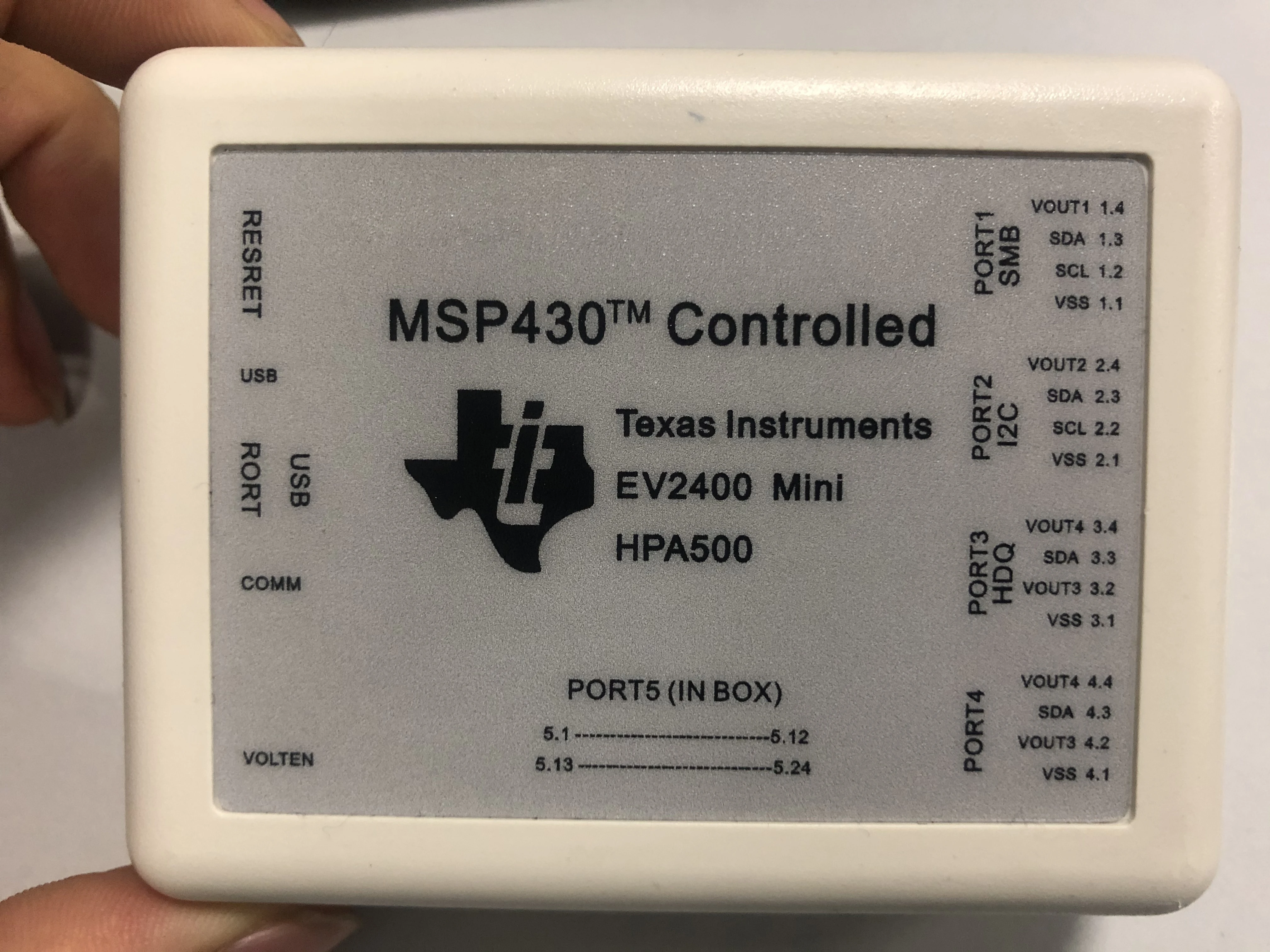

Особенности мини-версии:

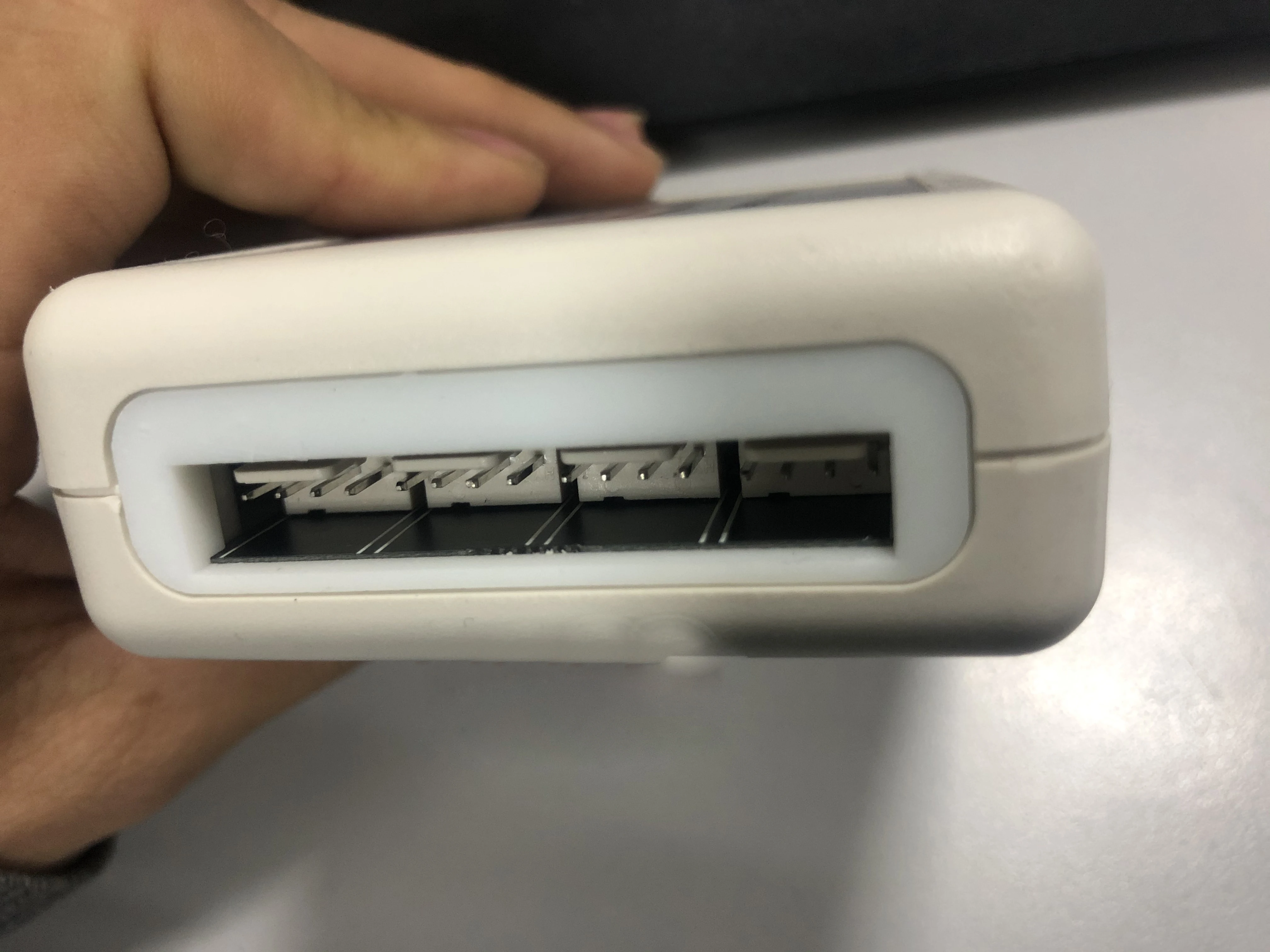

1. Поддержка связи IIC, SMBUS и HDQ и port1-5 доступны.

2. Трехцветный светильник со статусом указывает на три состояния (источник питания, связь, данные USB).

3. Поддерживает последующие обновления прошивки и не поддерживает чип.

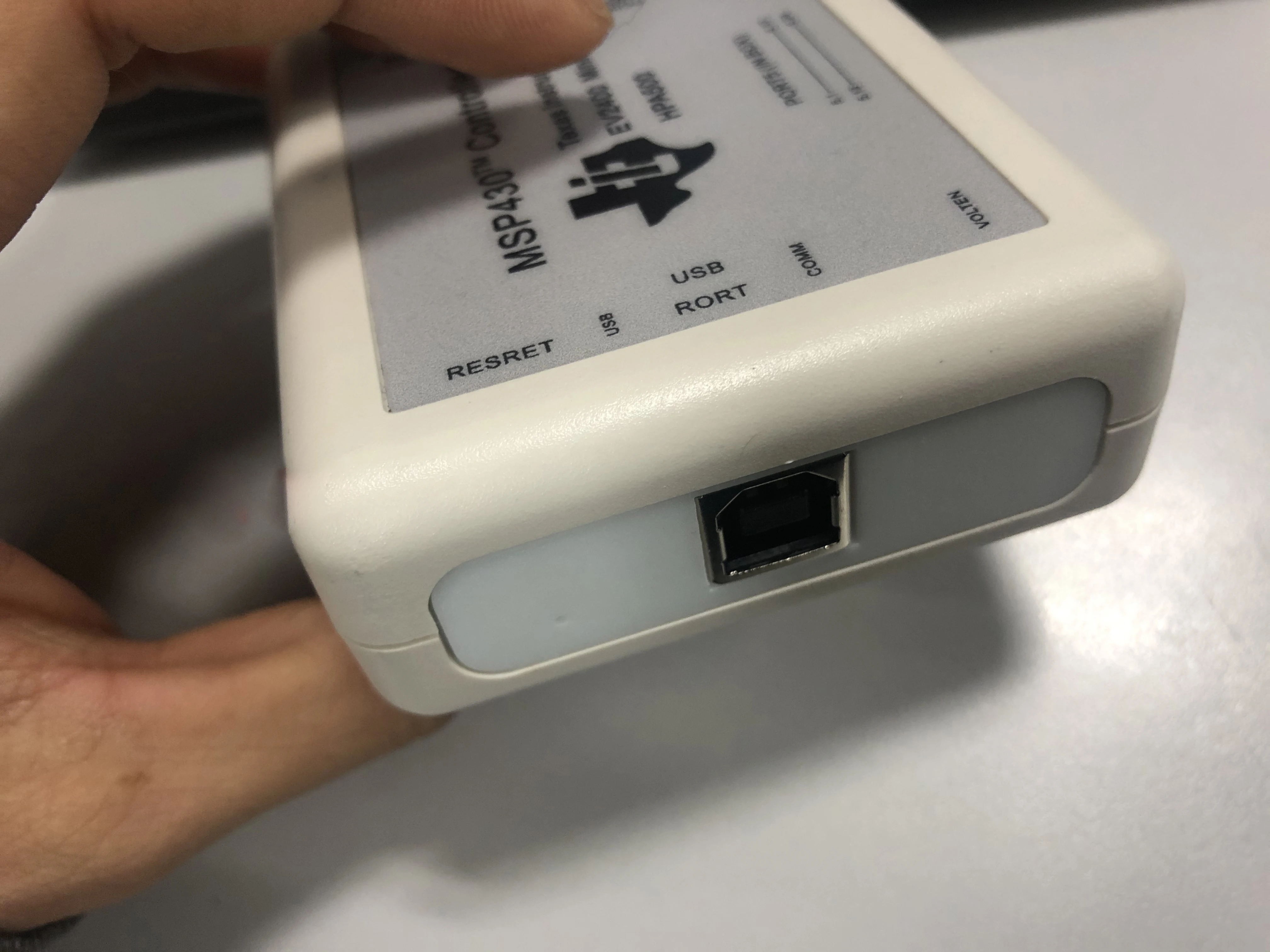

4. Напрямую Используйте usb-кабель для передачи данных для завершения связи с компьютером.

5. Маленький размер, легко носить с собой.

6. Предоставьте 3,3 V ссылка мощность в других странах.

7. Выходной штырь тянет вверх, без внешнего сопротивления тяги.

8. Предотвращение ОУР.

9. Usb-порт обеспечивает защиту от обратного потока.

10. Импортированное основное управление 128Flash + 8RAM + 2USB верхней памяти, не будет переливаться.

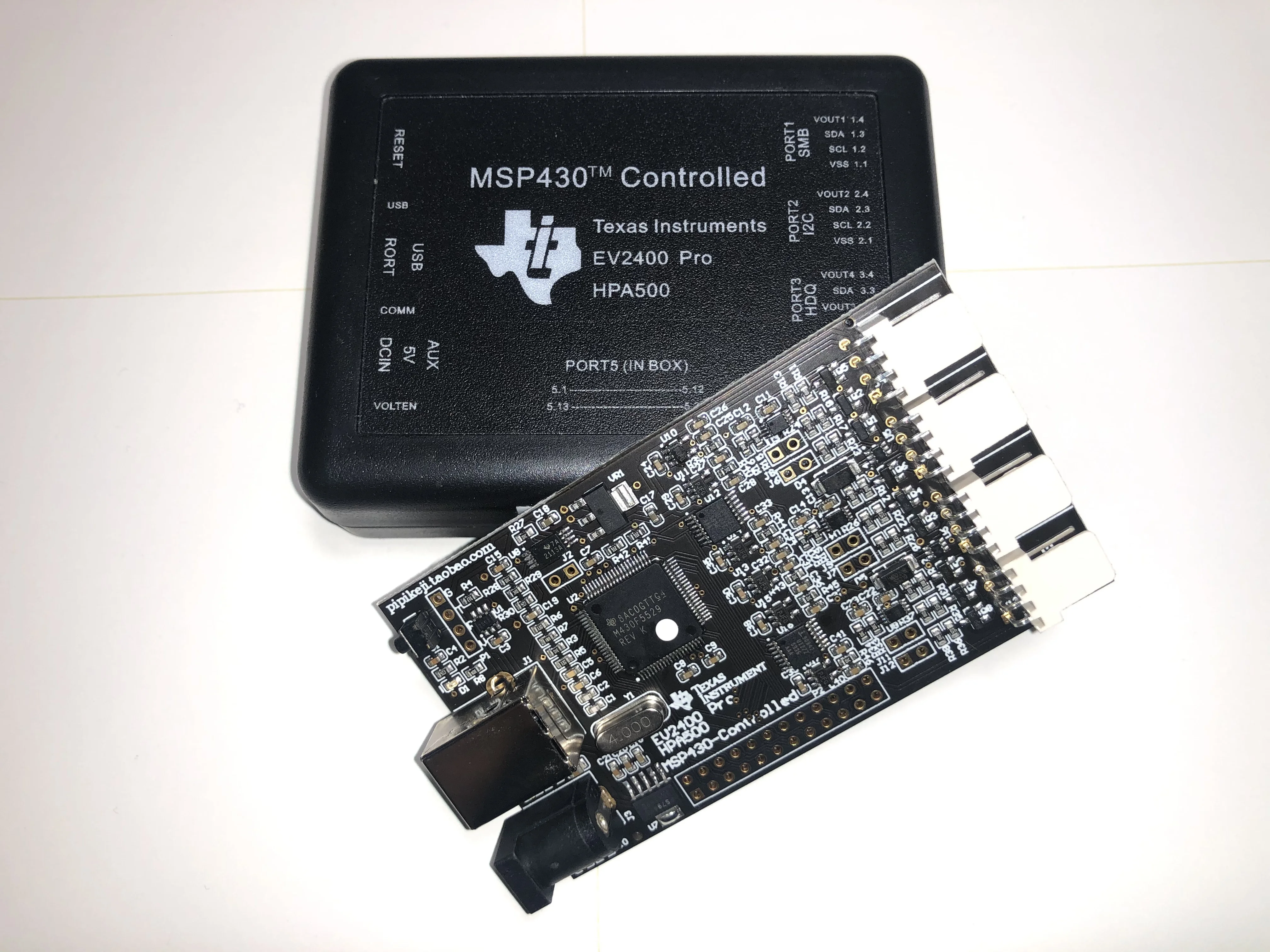

Особенности версии Pro:

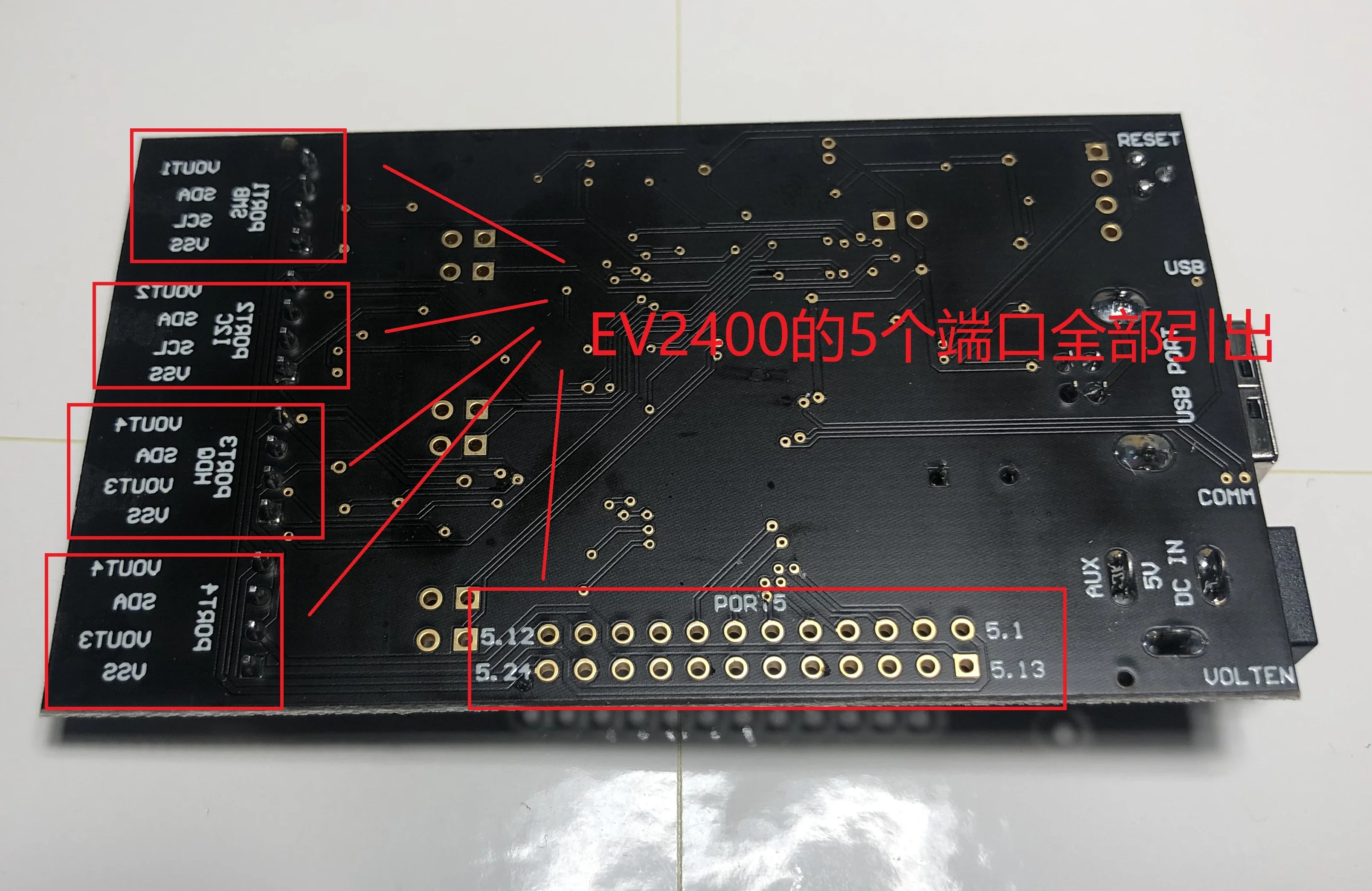

1. Поддержка связи IIC, SMBUS и HDQ, и все пять портов могут быть использованы.

2. Трехцветный светильник со статусом указывает на три состояния (источник питания, связь, данные USB).

3. Поддерживает последующие обновления прошивки и не поддерживает чип.

4. Напрямую Используйте usb-кабель для передачи данных для завершения связи с компьютером.

5. Маленький размер, легко носить с собой.

6. Может предоставить любой внешний источник питания.

7. Выход pin pull-up, без внешнего сопротивления pull-up, уровень pull-up поддерживает плавное регулирование напряжения.

8. Защита от преобразования уровня выходного порта.

9. Усиление защиты от ОУР.

10. Поддержка двойного источника питания, поддержка высокой выходной мощности.

11. Произвольное напряжение на выходе из порта VOUT.

12. Подтягивающее напряжение выходного порта регулируется.

13. Дополнительные 6 независимых источников питания.

14. Защита от перенапряжения.

15. Защита от перегрузки по току и переходная защита от перегрузки по току.

16. Защита от перегрева.

17. Импортированная основная память 128Flash + 8RAM + 2usb, не будет переливаться.

18. Поддержка различных характеристик напряжения чип.

19. Тяжелая Золотая материнская плата.

20. Может пройти сертификацию ЕС RoHS.

Краткое описание: mini и Pro используется для отладки батареи. Поддерживается та же Модель аккумулятора DJI. Доступны 5 портов, которые могут принять больше функций расширения и поддержки чипов, которые могут потребоваться PORT5 в будущем. Mini предоставляет основные функции и базовую защиту, а Pro-полную версию оригинальной схемы импорта, обеспечивая полную систему защиты. Pro имеет регулируемый уровень и батарея чип мягкий комбинации (мини и любой другой 500 юаней ниже EV2400 являются 3,3 V установленного уровня, и батарея чип коммуникации, EV2400 коммуникационный порт напряжение фиксируется, батарея для материнской платы напряжение порта связи не зафиксировано, принудительное использование двух должно существовать разница напряжения, Разница в напряжении будет производить ток утечки, короткое время без проблем, но долгое время уменьшит Точность выборки чипа батареи и т. д., оказывает отрицательное воздействие на батарею, снижает стабильность батарея для материнской платы. Pro имеет 6 импортированных независимых регулируемых источников питания, с импортным чипом преобразования уровня и импортным чипом управления уровнем, будет автоматически регулировать выходное и коммуникационное напряжение порта, совпадают с чипом аккумулятора, отсутствие утечки тока). Pro может максимизировать защиту батарея для материнской платы и батареи.
