Последнее обновление: 15.05.2022

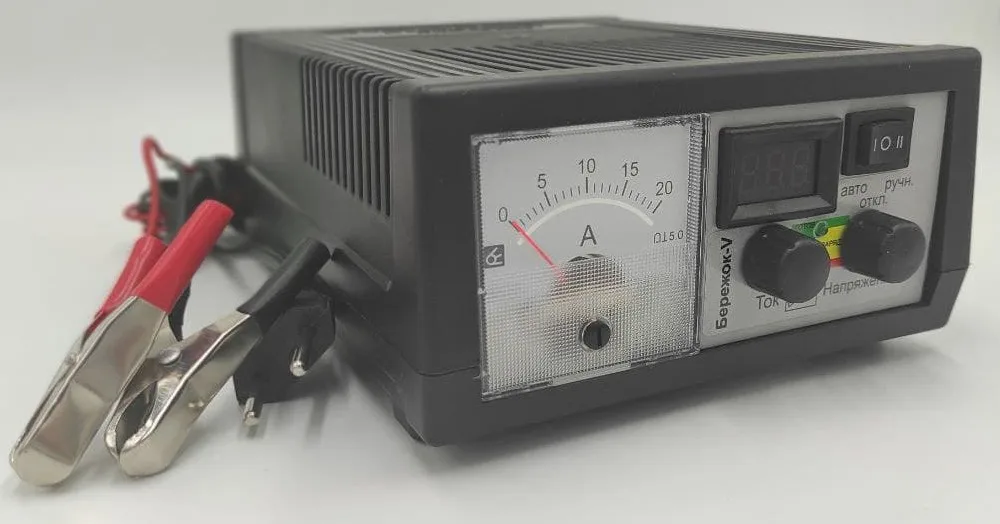

Версия новейшей платформы Бережок-V на базе отечественного ЗУ Вымпел-30 или 32
Отличие от Бережка-V1 только в приборах отображения, алгоритм заряда полностью идентичен!
Ток в автоматическом режиме до 15А, регулируется автоматически. В ручном режиме до 20А. Автомат поддерживает 12- и 6-вольтовые свинцово-кислотные аккумуляторные батареи всех типов, включая Ca/Ca, гибриды Ca+, EFB, AGM, GEL, с углеродными и графеновыми добавками в активную массу и т.д.
Ручкой регулировки можно установить любое напряжение завершения заряда. Если установлено напряжение ниже 12.5 В, автомат работает с АКБ как с 6-вольтовой. Настройка напряжения энергонезависимая, т.к. механическое положение ручки сохраняется независимо от электропитания.
Инструкция Бережок-V

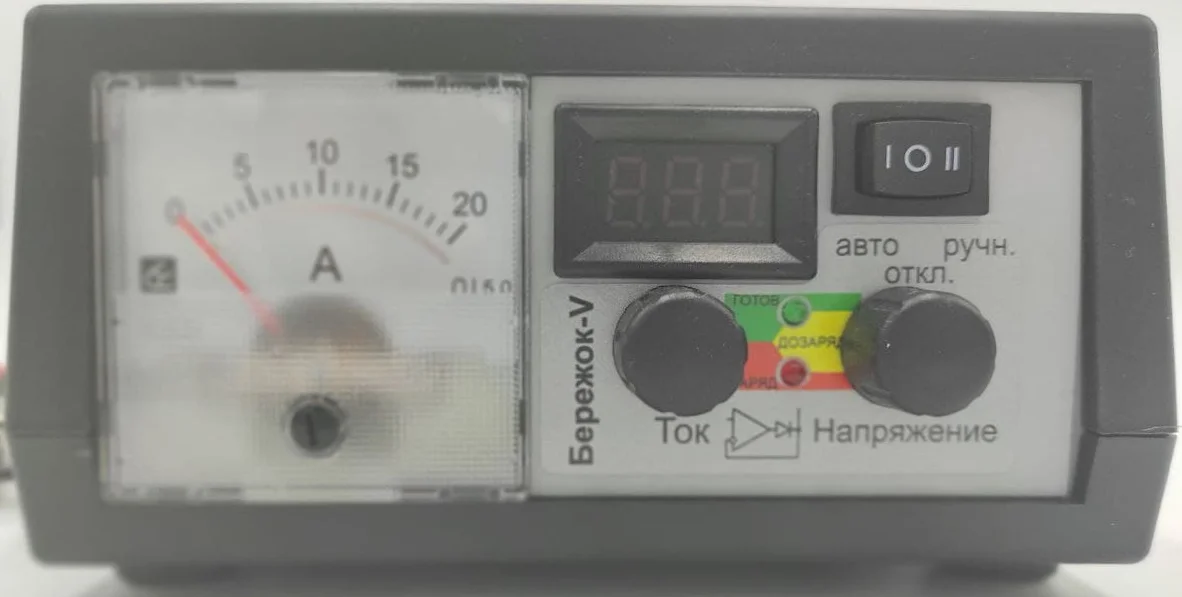

Переключатель в положение ОТКЛ - среднее. Включить ЗУ в сеть.Допускается подключать сначала к АКБ, по инструкции Вымпела, но крокодилы Вымпелов при этом искрят, что лично мне не нравится.
В положении ОТКЛ напряжение и ток на клеммы не подаются, вольтметр показывает напряжение холостого хода, оно же завершения заряда. Настраиваем нужное напряжение ручкой. Если установить ниже 12.5 вольт, режим автомат будет работать с АКБ как с 6-вольтовой. Т.е. у Бережков теперь есть режим автоматической зарядки 6В АКБ!
В положении ОТКЛ можно подключать и отключать крокодилы.
В левом положении - АВТО - ЗУ будет заряжать и восстанавливать АКБ от нуля вольт до напряжения завершения заряда. Цвета светодиода: заряд - горит красный, дозаряд - горит зеленый и красный, готово - горит зеленый.
В режиме АВТО вольтметр чередует с интервалом несколько секунд показания напряжения на клеммах с ориентировочной полезной ёмкостью АКБ: 1.00 = 100 А*ч, 0.55 = 55 А*ч.
При подключении АКБ в неверной полярности срабатывает железная защита, ток не идёт.
В правом - РУЧНОЙ - положении тумблера можно пользоваться ЗУ как Вымпелом-57 - с плавной регулировкой тока и напряжения, или блоком питания. Возможна длительная работа в режиме короткого замыкания на низкоомную нагрузку.

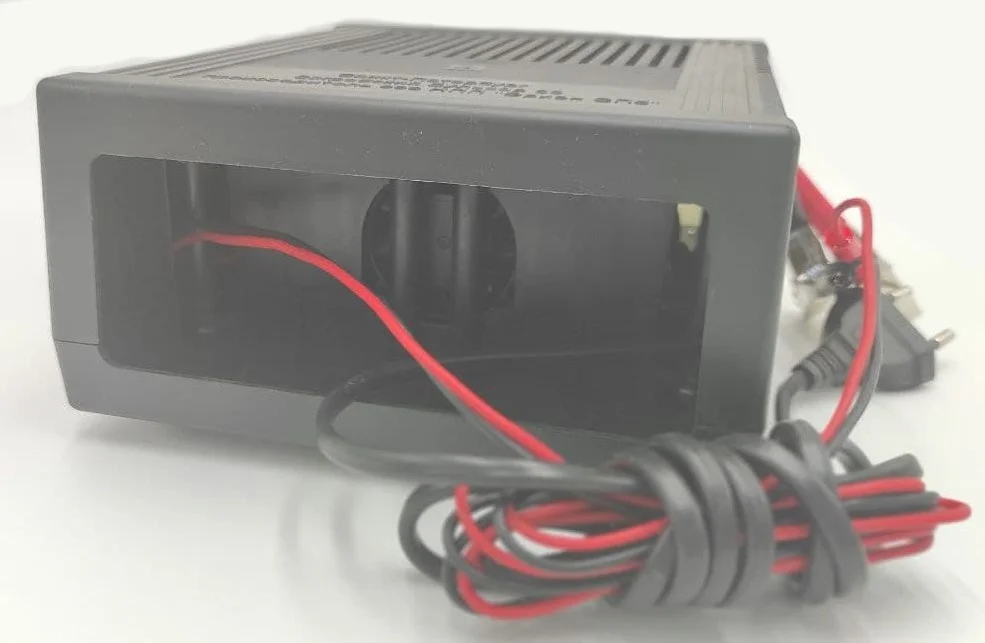

Для проверки ЗУ в режиме КЗ следует переключить в ОТКЛ, установить напряжение ниже 10 вольт, закоротить (сцепить) крокодилы, переключить в РУЧНОЙ, регулировать ток ручкой. При токе около 15 ампер и комнатной температуре силовой платы включается вентилятор.
