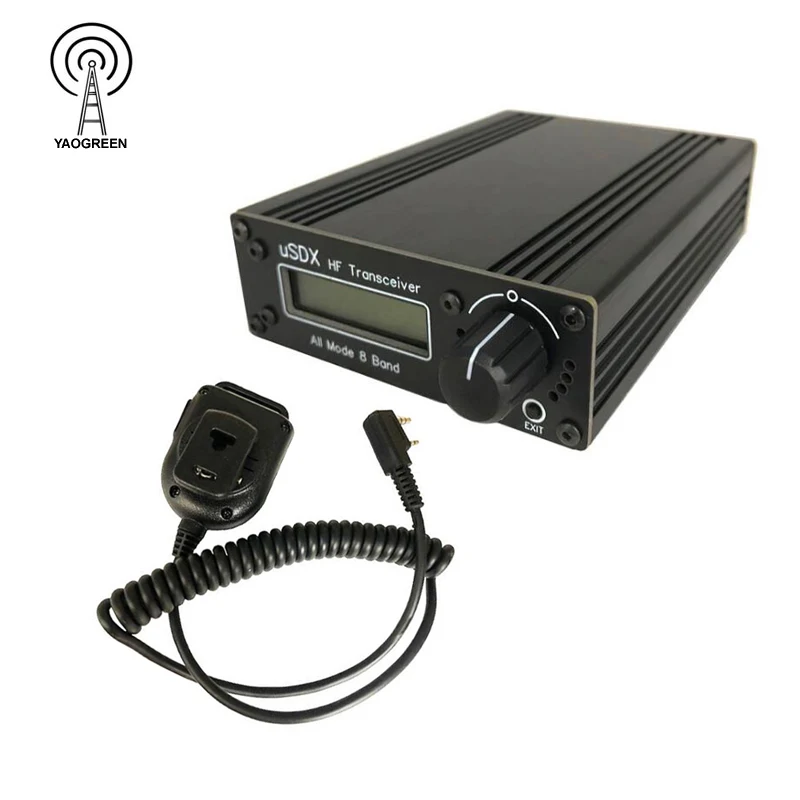

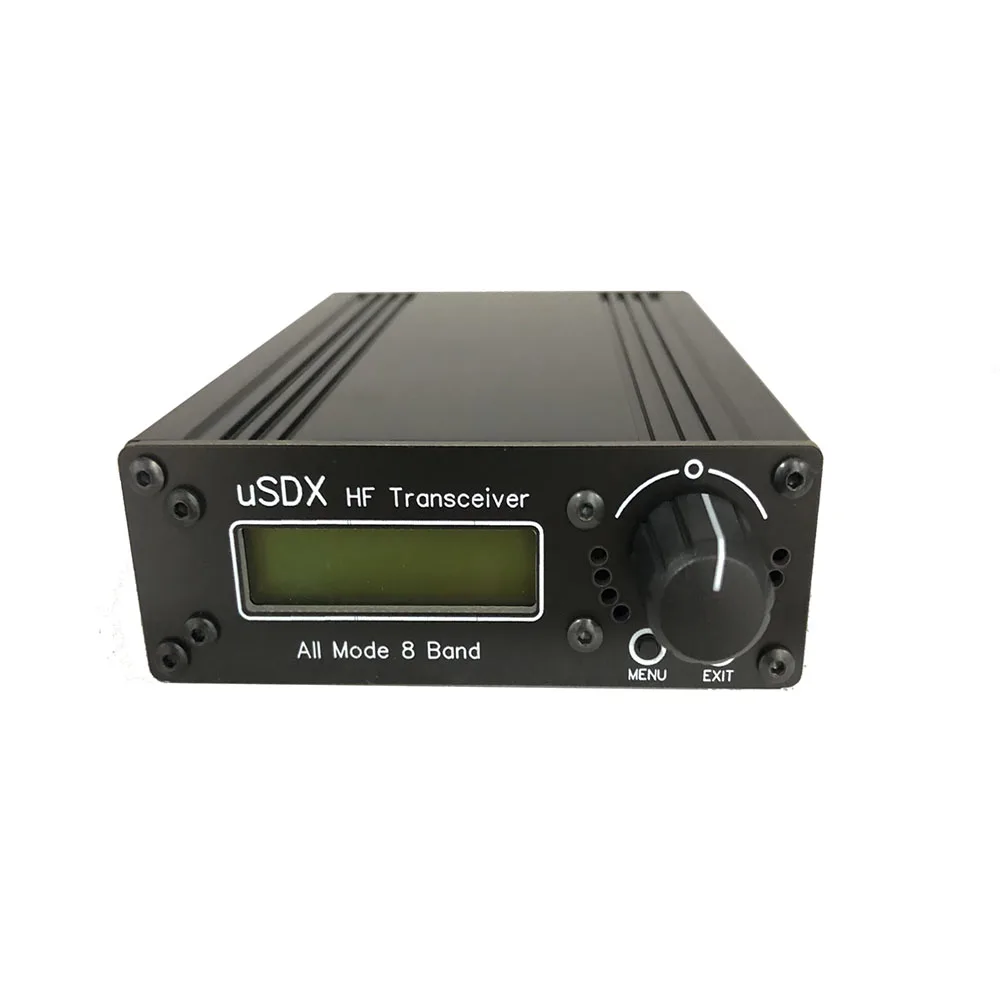

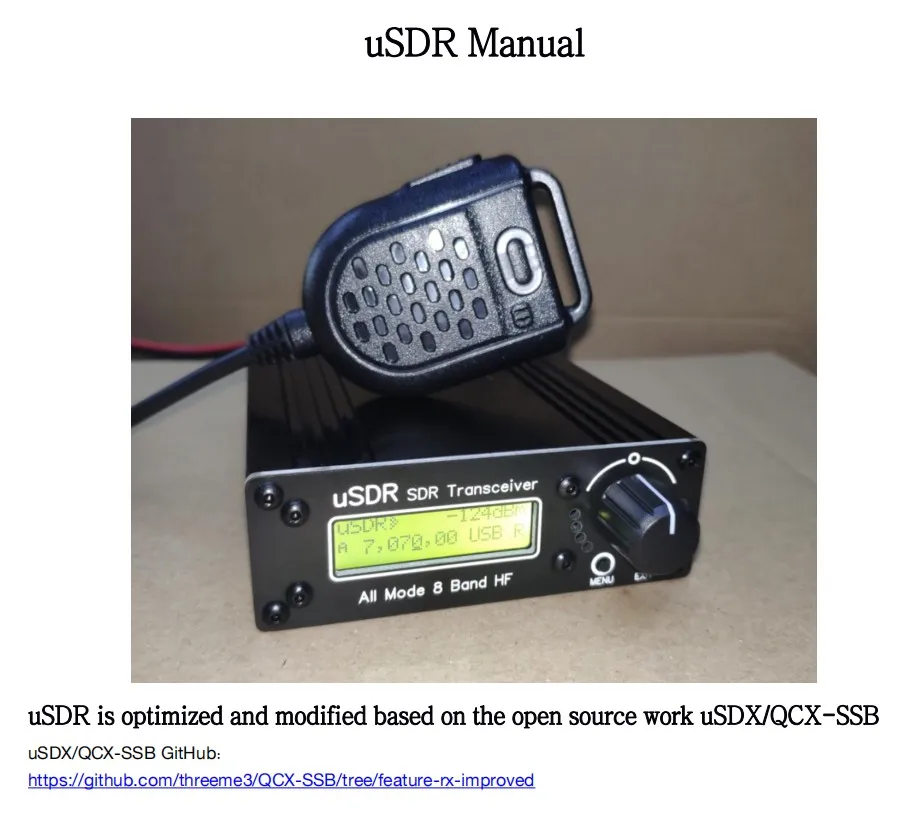

YAOGREENHAM uSDR uSDX 1015172030406080m 8-полосный SDR все режимы HF SSB QRP трансивер совместимый с uSDX QCX-SSB

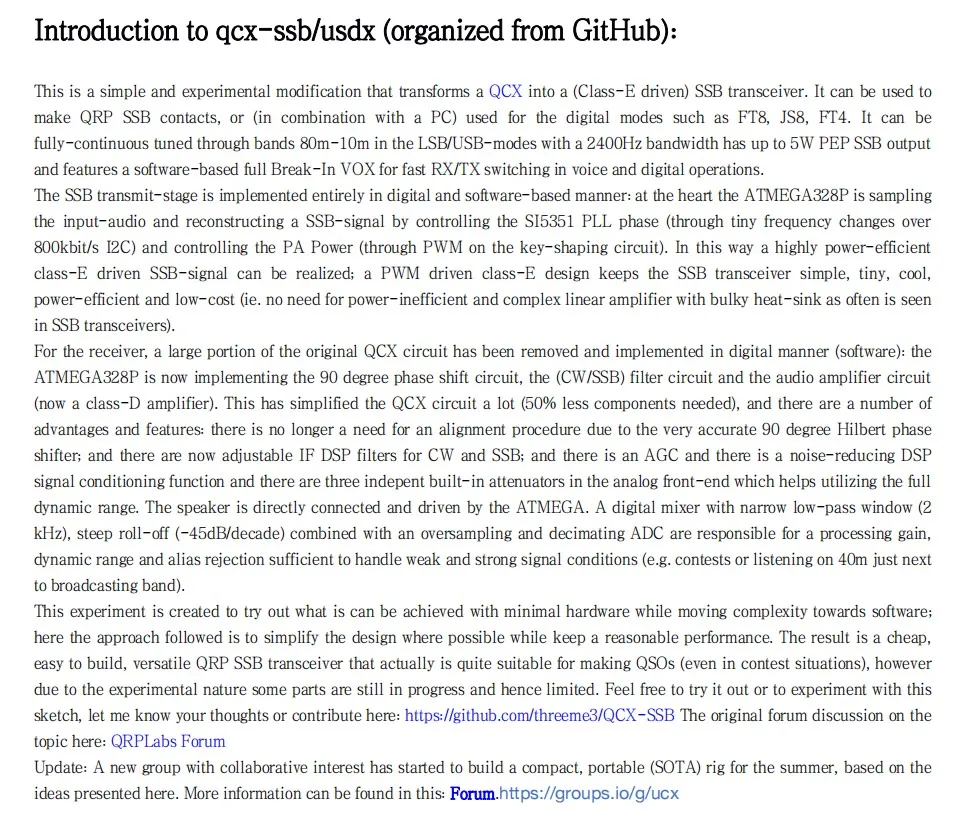

Дважды щелкните кодировщик, чтобы быстро Переключить меню. Некоторые покупатели говорят, что качество звука ssb не очень хорошее, а качество звука ssb не очень хорошее. Это историческая причина. Вы можете перейти в Facebook, чтобы увидеть обсуждение. Оригинальный дизайн такой 8 диапазонов uSDR uSDX SDR все режимы HF трансивер USDR оптимизирован и модифицирован на основе работы с открытым исходным кодом uSDX/QCX-SSB. USDX/QCX-SSB GitHub:Https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Ультра-маленький размер позволяет легко носить с собой для использования на открытом воздухе. Он принимает 1602N ЖК-экран, встроенные динамики. Поддержка подключения к ПК и использование программного обеспечения FT8, JS8, FT4 и других цифровых режимов управления, поддержка автоматического декодирования CW.

Он оптимизирован от аппаратного обеспечения с открытым исходным кодом. Мощное программное обеспечение поддерживает использование меньшего количества аппаратных средств для завершения SW трансивера и поддерживает режим SSB (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработали для него режим AM/FM, но AM/FM определяется как функция подарка. Не ожидайте, что AM/FM слишком высокий.

Некоторые советы по использованию:

1. Из-за дефектов программного обеспечения Регулировка громкости не идеальна. Рекомендуется, чтобы объем не превышал 13 и 14-16 во время нормального использования. Он готов для слабых сигналов. Когда ваш принимающий сигнал слабый, вы можете включить громкость соответствующим образом. Если вы чувствуете, что громкость недостаточно высока, вы можете использовать внешний активный динамик (подключен к порту HP) или внешний большой динамик 8 Ом 1 Вт (подключен к порту kJ).

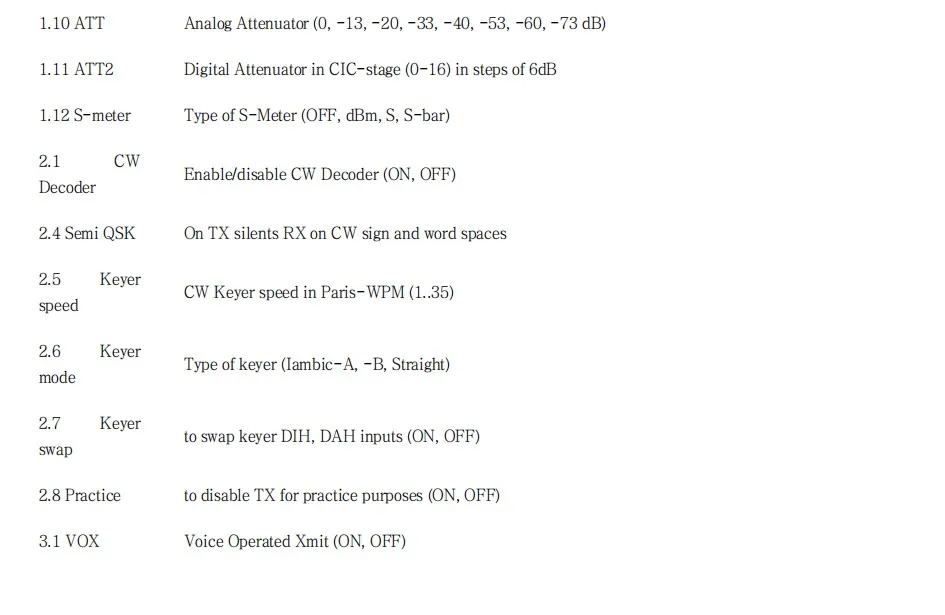

2. Для некоторых слабых сигналов попробуйте выключить AGC или установить AGC для быстрого и att2 до 0, что будет иметь лучший эффект приема.

3. Из-за чрезвычайно простой аппаратной структуры чувствительность будет ослабляться с увеличением частоты, поэтому рекомендуется выключить AGC на высокой частоте и установить att2 до 0. Чувствительность также снижена на частотах, поддерживаемых не любительскими радиочастотами.

4. Помехи импульсного источника питания относительно большие. Рекомендуется использовать Линейный источник питания вместо Переключения источника питания.

5. Без цепи управления питанием выходная мощность значительно изменится, независимо от того, резонирует антенна или нет.

6. Не поставляйте питание на доску PA отдельно во время мельницы и трансформации. Когда основная версия не подключена, питание одной только платы PA вызовет самовозбуждение и повредит передающую трубку PA.

7. Не используйте активные антенны для передачи, в противном случае ваша антенна будет повреждена.

8. Так как нет ограничительного устройства, если входной сигнал слишком сильный, оборудование может быть повреждено (оно не может быть определено еще).

Аппаратные средства имеют следующие особенности:

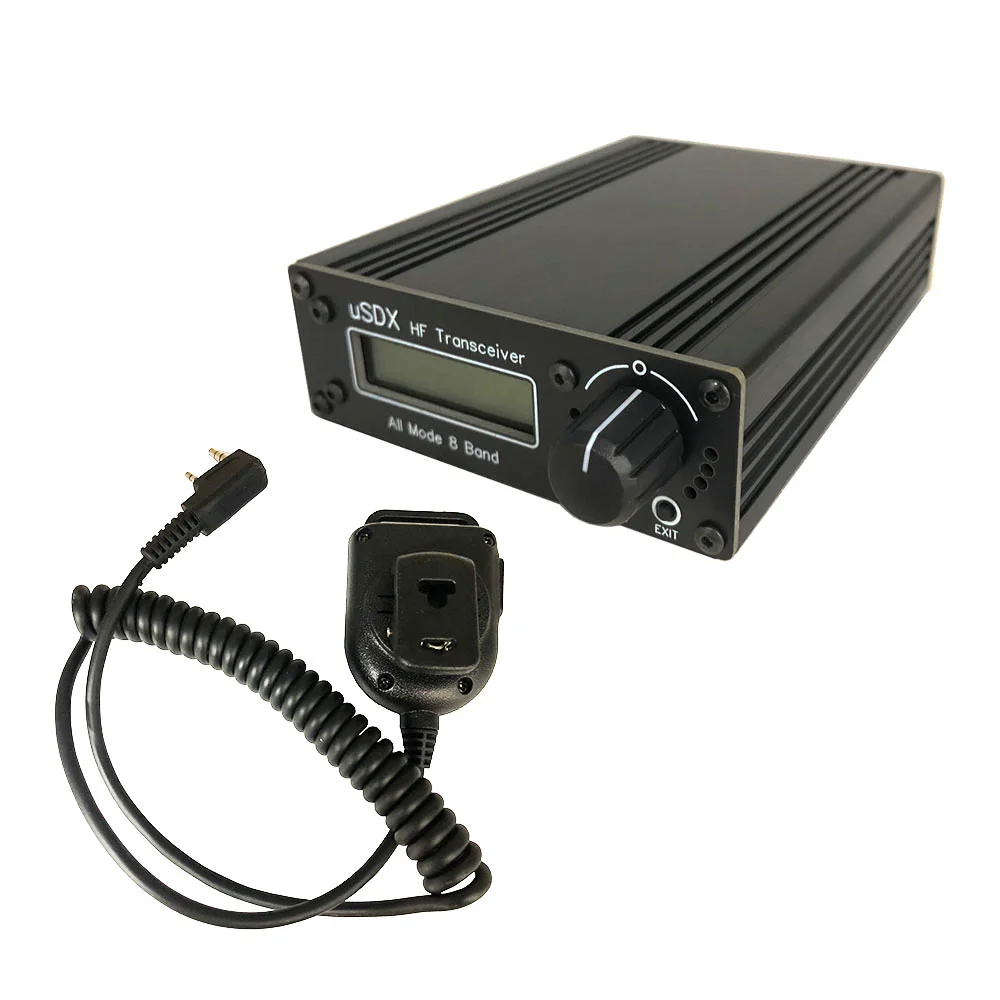

Чехол Размеры: 82,8 мм * 28,8 мм * 110 мм;

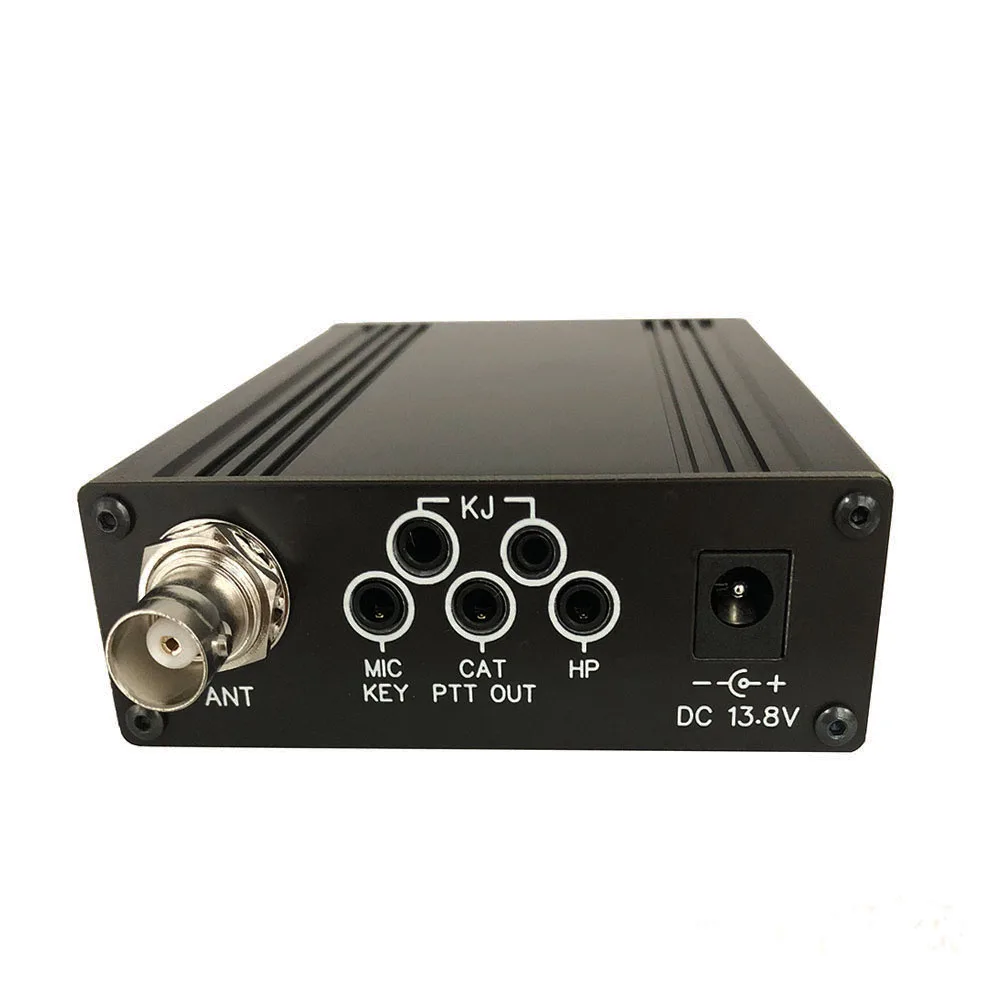

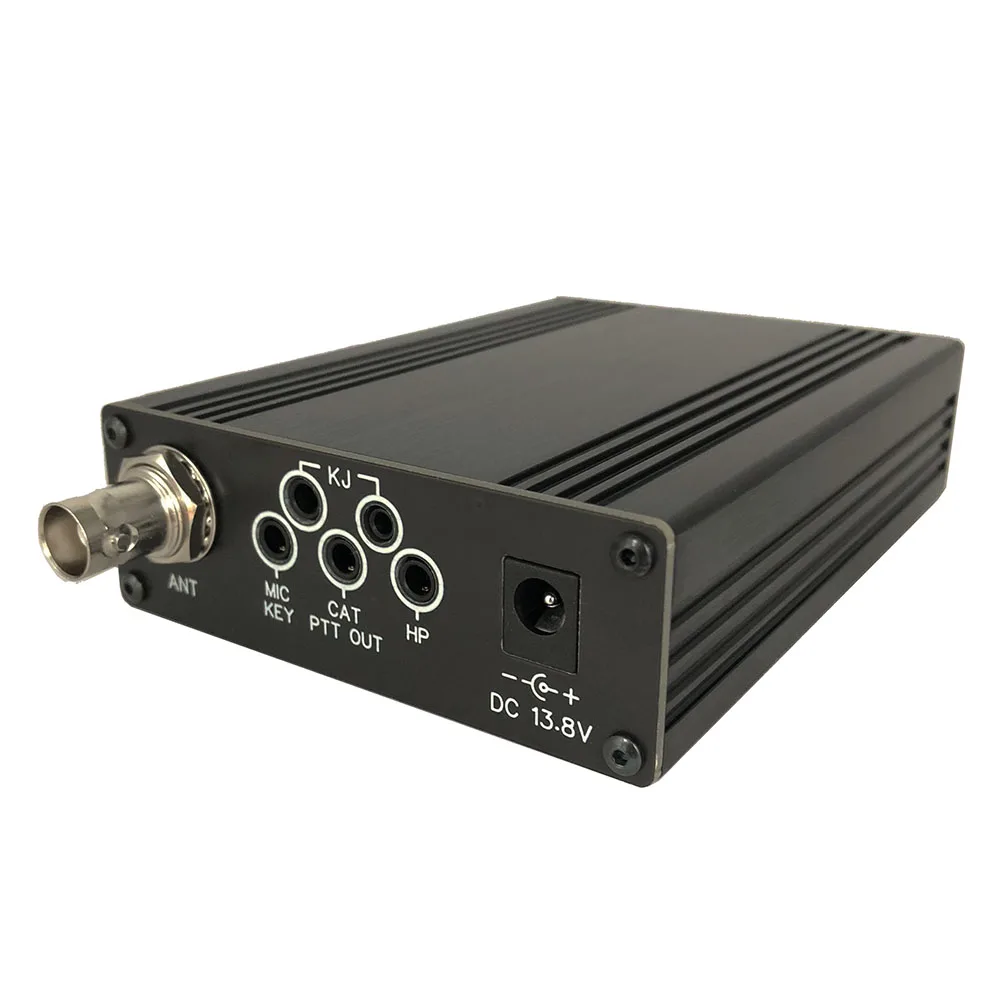

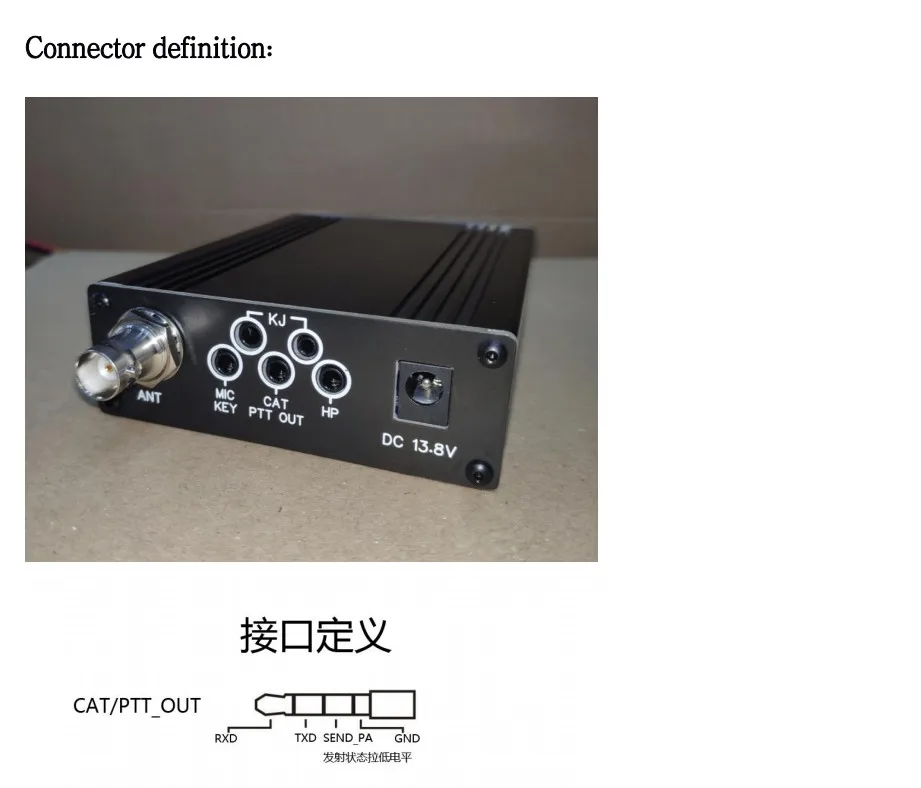

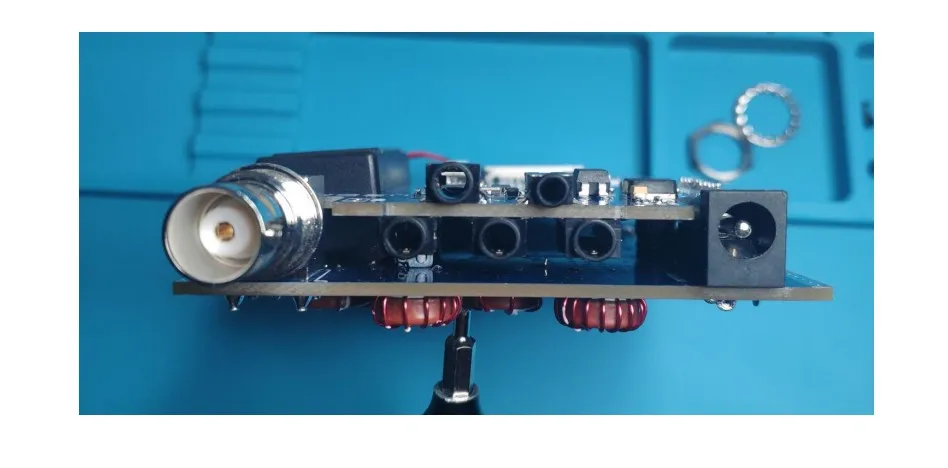

Взаимодействие и дисплей: Поворотный кодировщик; Меню + кнопка выхода; Жидкокристаллический дисплей 1602N; Выходной интерфейс наушников; Интерфейс CAT; Интерфейс PTT_OUT (используется для управления внешним усилителем мощности); Интерфейс микрофона MIC; электрический ключевой интерфейс; K-head микрофон или интерфейс гарнитуры (встроенный 5 проводов); Антенный интерфейс-интерфейс BNC; Мощность интерфейс 5,5*2,0 спецификации. Встроенный динамик с полостью (общий эффект).

Поддержка 8 диапазонов частот:

80-метровый радиус (3,5 МГц);

60-метрового диапазона (5,3 МГц);

40 м (7 МГц);

Водонепроницаемость: 30 метров (10 МГц);

20-метрового диапазона (14 МГц);

17-метрового диапазона (18 МГц);

15-метровый ремешок (21 МГц);

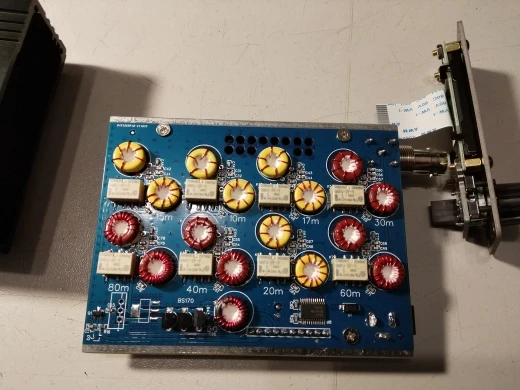

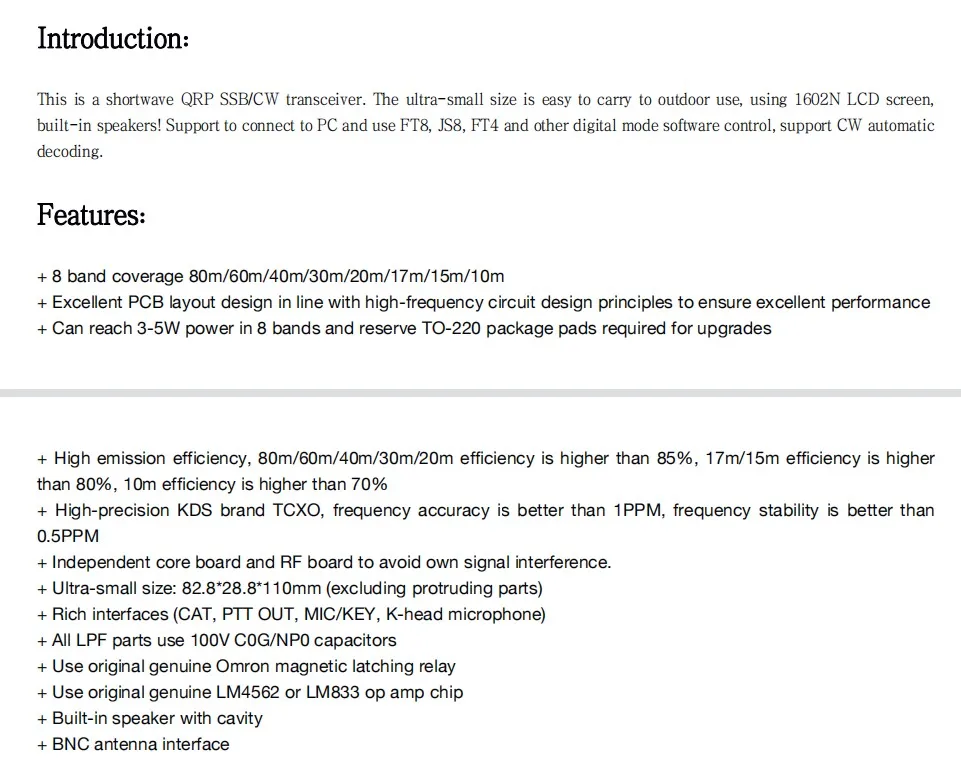

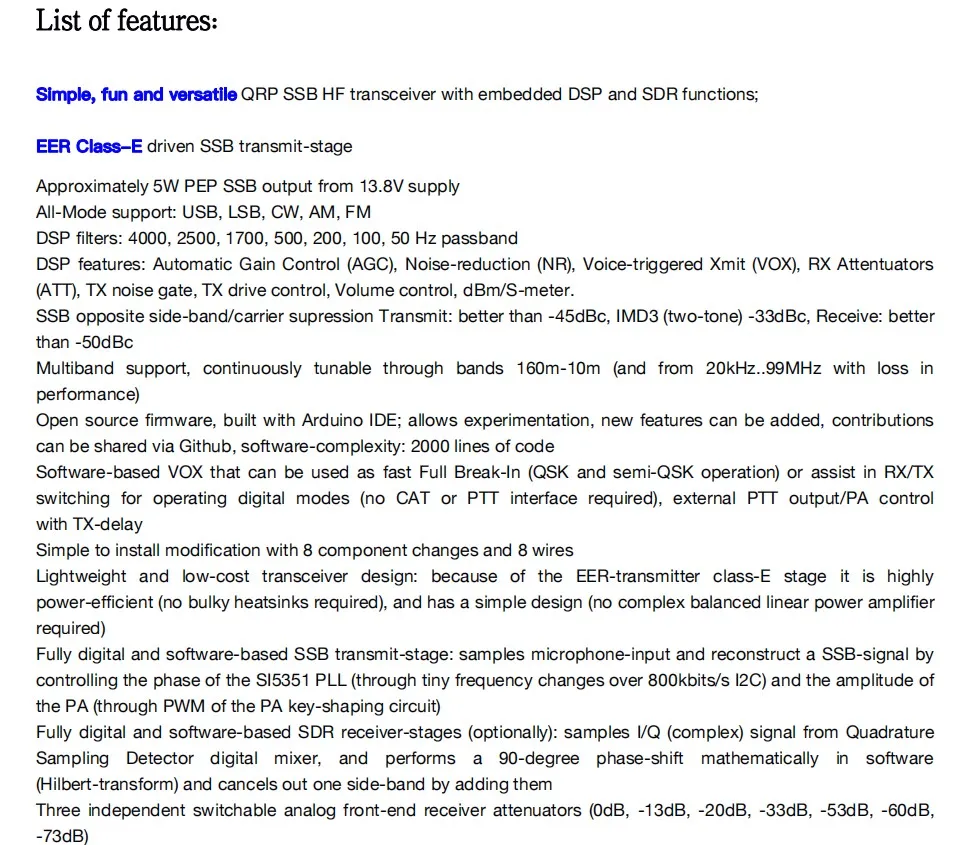

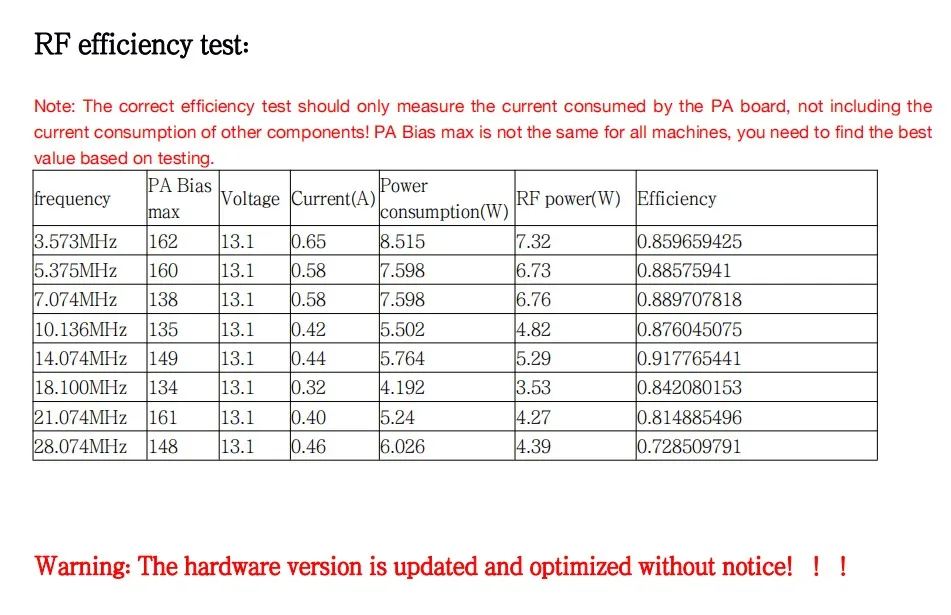

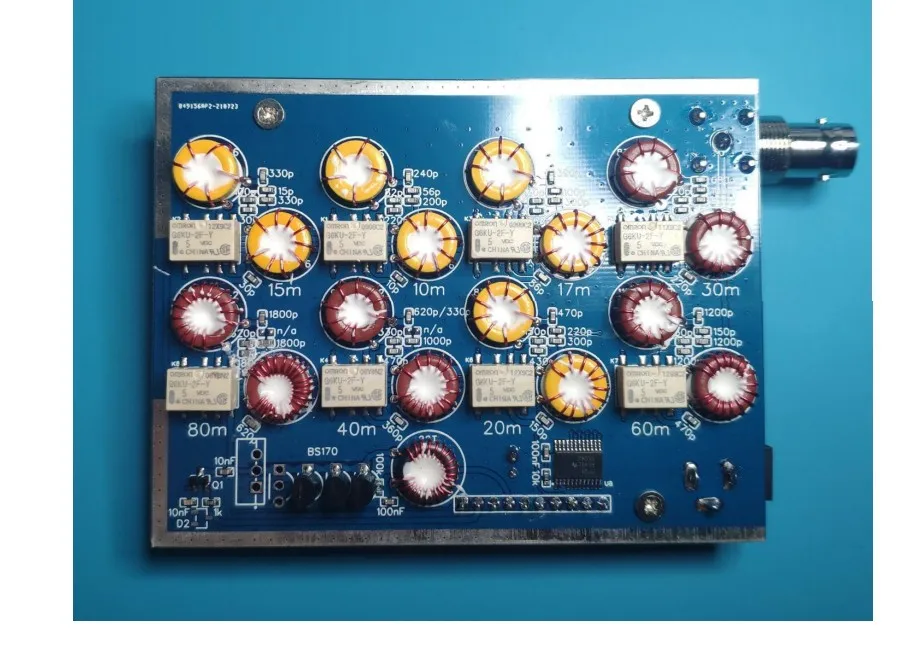

Диапазон 10 м (29 МГц); Особенности: -8 охват полосы 80 м/60 м/40 м/с возможностью погружения на глубину до 30 м/20 м/17 м/15 м/10 м -Отличная печатная плата, дизайн макета в соответствии с высокочастотными схемами, чтобы обеспечить отличную производительность -Может достигать 3-5 Вт мощности в 8 диапазонах и резервировать до-220 посылка колодки, необходимые для обновления -Высокая эффективность выбросов, 80 м/60 м/40 м/30 м/20 м эффективность выше 85%, 17 м/15 м эффективность выше 80%, эффективность 10 м выше 70% -Высокая точность для бренда KDS TCXO, точность частоты лучше, чем 1ppm, стабильность частоты лучше, чем 0,5 ppm -Независимая основная плата и RF плата, чтобы избежать собственных помех сигнала. -Ультра-Малый размер: 82,8x28,8x110 мм/3,3x1,1x4,3 "(за исключением выступающих частей) -Богатые интерфейсы (CAT, PTT OUT, MIC/KEY, K-head микрофон) -Все ЛПФ деталях используются 100V C0G/NP0 конденсаторы -Используйте оригинальное Магнитное реле Omron -Используйте оригинальный чип LM4562 или LM833 op amp -Встроенный динамик с полостью -Интерфейс антенны BNC Список функций: -Простой, веселый и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR -EER Class-E управляемый SSB передача-этап -Около 5 Вт PEP SSB выход от 13,8 V питания -Поддержка всех режимов: USB, LSB, CW, AM, FM -Фильтры DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания -Особенности DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовое срабатывание Xmit (VOX), аттенюаторы RX (ATT), ворота TX Noise gate, Управление приводом TX, регулятор громкости, дБм/с-метр -SSB противоположный боковой диапазон/подавление передачи: лучше, чем-45dBc, IMD3 (двухцветный) -33dBc, получение: лучше, чем-50dBc -Многополосная поддержка, непрерывная настройка через полосы 160-10 м (и от 20 кГц .. 99 МГц с потерей производительности) -Прошивка с открытым исходным кодом, построенная с IDE для Arduino; Позволяет экспериментировать, могут быть добавлены новые функции, материалы могут быть разделены через Github, программное обеспечение-Сложность: 2000 строк кода -VOX на базе программного обеспечения, который может использоваться как быстрый полный пробой (QSK и semi-QSK операции) или помощь в переключении RX/TX для работы с цифровыми режимами (не требуется интерфейс CAT или PTT), внешний выход PTT/PA контроль с TX-задержкой -Простая установка модификации с 8 сменными компонентами и 8 проводами -Легкий и недорогой дизайн трансивера: из-за сцены EER-transmitter class-E Высокая энергоэффективность (не требуется громоздких радиаторов), И имеет простой дизайн (не требуется сложный сбалансированный линейный усилитель мощности) -Полностью цифровая и программная SSB передача-этап: образцы микрофона-вход и реконструкция ssb-сигнала путем управления фазой SI5351 PLL (через крошечные изменения частоты более 800 кбит/с I2C) И амплитуда па (через ШИМ цепи формирования ключа PA) -Полностью цифровой и программный SDR приемник-этапы (дополнительно): образцы I/Q (комплекс) сигнала от квадратурного детектора дискретизации цифрового миксера, И выполняет под углом 90 градусов; Фазового сдвига математическим в программном обеспечении (Гильберта-преобразования) и прекращает одну сторону ремешка, добавив их -Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ) -Уровень шума приемника MDS: -135 ДБм на 28 МГц (в 200 Гц BW) -Селективность переднего приемника: Крутой-45 дБ/десятилетний скручивающийся +/-2 кГц от настроенной частоты -Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб -CW декодер, прямой/Iambic-A/B keyer -VFO A/B + RIT и Split, и соответствующий релейный диапазон-Переключение фильтра через I2C -Поддержка CAT (поднабор TS480) Посылка включает в себя: -1 приемопередатчик -1 микрофон
